EN 15001-1:2009

Gas Infrastructure - Gas installation pipework with an operating pressure greater than 0,5 bar for industrial installations and greater than 5 bar for industrial and non-industrial installations - Part 1: Detailed functional requirements for design, materials, construction, inspection and testing

This standard specifies detailed functional requirements for the design, selection of materials, construction, inspection and testing of
   industrial gas installation pipework and assemblies with an operating pressure greater than 0,5 bar, and
   non industrial gas installation pipework (residential and commercial) with an operating pressure greater than 5 bar in buildings,
starting from the outlet of the network operator’s point of delivery up to the inlet connection to the gas appliance; normally the inlet isolation valve. This standard also covers the inlet connection to the gas appliance comprising of the pipework that does not fall within the scope of the appliance standard.
NOTE   The use of the term installation and pipework is interchangeable.
This standard applies to gas installations operating at ambient temperatures between - 20 °C and 40 °C and operating pressures up to and including 60 bar. For operating conditions outside these limitations, reference should additionally be made to EN 13480 for metallic pipework.
For industrial gas installations up to and including 0,5 bar and for non industrial (residential and commercial) gas installations up to and including 5 bar in buildings, EN 1775 applies.
For gas installations that do not fall within the scope of EN 1775 or other European Standards, this standard applies.
In this standard, the term “gas“ refers to combustible gases, which are gaseous at 15 °C and 1 013 mbar absolute atmospheric pressure (normal conditions). These gases are commonly referred to as manufactured gas, natural gas or Liquefied Petroleum Gas (LPG). They are also referred to as first, second or third family gases (see Table 1 of EN 437:2003). The given values are considered as normal conditions for all volumes given in this standard.

Gasinfrastruktur - Gas-Leitungsanlagen mit einem Betriebsdruck größer 0,5 bar für industrielle Installationen und größer 5 bar für industrielle und nicht-industrielle Installationen - Teil 1: Detaillierte funktionale Anforderungen an Planung, Material, Bau, Inspektion und Prüfung

Diese Norm legt detailliert die funktionalen Anforderungen hinsichtlich der Planung und Materialauswahl sowie des Baus, der Inspektion und der Prüfung von
- industriellen Gas-Leitungsanlagen und Baugruppen mit einem Betriebsdruck größer 0,5 bar und
- nicht-industriellen Gas-Leitungsanlagen in Gebäuden (Haushalte und Gewerbebetriebe) mit einem Betriebsdruck größer 5 bar,
beginnend am Ausgangsanschluss der Übergabestelle des Netzbetreibers bis zum Eingangsanschluss der Gasgeräte; d. h. in der Regel der Absperreinrichtung vor dem Gerät fest. Die vorliegende Norm gilt auch für die Anschlussleitungen von Gasgeräten, inklusive der Rohrleitungen, die nicht in den Geltungsbereich der Gasgeräte-Norm fallen.
ANMERKUNG Der Gebrauch der Begriffe „Installation“ und „Rohrleitungen“ ist austauschbar.
Die vorliegende Norm gilt für den Betrieb von Gas-Leitungsanlagen bei Umgebungstemperaturen zwischen −20 °C und 40 °C mit Betriebsdrücken bis einschließlich 60 bar. Bei Betriebszuständen außerhalb dieser Bereiche sollte zusätzlich auf die EN 13480 für metallene Rohrleitungen Bezug genommen werden.
Für industrielle Gas-Leitungsanlagen mit Betriebsdrücken bis einschließlich 0,5 bar und für nicht-industrielle Gas-Leitungsanlagen in Gebäuden (Haushalten und Gewerbebetrieben) mit Betriebsdrücken bis einschließlich 5 bar gilt EN 1775.
Die vorliegende Norm gilt für Gas-Leitungsanlagen, die nicht in den Geltungsbereich der EN 1775 oder einer anderen europäischen Norm fallen.
In der vorliegenden Norm bezeichnet der Begriff „Gas“ brennbare Gase, die bei einer Temperatur von 15 °C und einem absoluten atmosphärischen Druck von 1 013 mbar in gasförmigem Zustand vorliegen. Diese Gase werden im Allgemeinen als erzeugtes Gas, Erdgas oder Flüssiggas (LPG) oder als Gase der ersten, zweiten oder dritten Gasfamilie (siehe Tabelle 1 in EN 437:2003) bezeichnet. Die genannten Werte beziehen sich auf den „normalen Zustand“ ( normal condition ) für alle in der vorliegenden Norm angeführten Volumina.

Infrastructures gazières - Canalisations d'installations de gaz avec une pression de service supérieure à 0,5 bar pour les installations industrielles et supérieures à 5 bar pour les installations industrielles et non industrielles (domestiques et commerciales) - Partie 1: Exigences fonctionnelles détaillées relative à la conception, aux matériaux, à la construction, à l'inspection et aux essais

Cette Norme européenne spécifie les exigences fonctionnelles détaillées relatives à la conception, au choix des matériaux, à la construction, à l’inspection et aux essais
   d’installations et d'ensembles industriels de gaz avec une pression de service supérieure à 0,5 bar, et
   d’installations de gaz non-industrielles (résidentielles et commerciales)  avec une pression de service supérieure à 5 bar dans les bâtiments,
allant du point de livraison de l'exploitant du réseau de distribution de gaz jusqu'au raccordement d'entrée de l'appareil à gaz, ce dernier étant habituellement le robinet d'isolement d'entrée. La présente norme est aussi applicable au raccordement d'entrée de l'appareil à gaz qui ne fait pas partie du domaine d'application de la norme de l'appareil.
NOTE   Les termes installation et tuyauterie sont interchangeables.
La présente norme est applicable aux installations de gaz exploitées à des températures ambiantes comprises entre –20 °C et 40 °C et des pressions de service inférieures ou égales à 60 bar. Pour des conditions de service en dehors de ces limites, il convient de se référer à l’EN 13480 dans le cas d’une canalisation métallique.
Pour les installations de gaz industrielles dont la pression de service est inférieure ou égale à 0,5 bar et pour les installations non-industrielles (domestiques et commerciales) dont la pression de service est inférieure ou égale à 5 bar dans des bâtiments c'est l’EN 1775 qui s’applique.
Pour les installations de gaz non visées par l’EN 1775 ou par d'autres Normes européennes, cette norme s’applique.
Dans la présente Norme européenne, le terme « gaz » est applicable à des gaz combustibles, qui sont gazeux à 15 °C et à 1 013 mbar de pression atmosphérique absolue (conditions normales). Ces gaz sont couramment appelés gaz manufacturé, gaz naturel ou gaz de pétrole liquéfiés (GPL). Ils sont aussi dénommés respectivement gaz de la 1ère, 2e et 3e famille (voir le Tableau 1 de l’EN 437:2003).

Infrastruktura za plin - Plinske napeljave z delovnim tlakom nad 0,5 bar za industrijsko uporabo in delovnim tlakom nad 5 bar za industrijsko in neindustrijsko uporabo - 1. del: Podrobne funkcionalne zahteve za načrtovanje, materiale, gradnjo, nadzor in preskušanje

General Information

• Status: Withdrawn
• Publication Date: 30-Jun-2009
• Withdrawal Date: 13-Apr-2025
• ICS: 23.040.01 - Pipeline components and pipelines in general
• Technical Committee: CEN/TC 234 - Gas infrastructure
• Drafting Committee: CEN/TC 234/WG 8 - Industrial piping
• Current Stage: 9960 - Withdrawal effective - Withdrawal
• Start Date: 22-Feb-2023
• Completion Date: 14-Apr-2025
• Directive: 2014/68/EU - Directive 2014/68/EU of the European Parliament and of the Council of 15 May 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of pressure equipment
• Directive: 97/23/EC - Directive 97/23/EC of the European Parliament and of the Council of 29 May 1997 on the approximation of the laws of the Member States concerning pressure equipment
• Mandate: M/017 - Standardization mandate to CEN in the field of equipment and installation for the transmission and distribution of gas
• Mandate: M/071 - Mandate to CEN for standardization in the field of Pressure equipment
• Ref Project: SIST EN 15001-1:2009 - Gas Infrastructure - Gas installation pipework with an operating pressure greater than 0,5 bar for industrial installations and greater than 5 bar for industrial and non-industrial installations - Part 1: Detailed functional requirements for design, materials, construction, inspection and testing

Relations

• Replaced By: EN 15001-1:2023 - Gas Infrastructure - Gas installation pipework with an operating pressure greater than 0,5 bar for industrial installations and greater than 5 bar for industrial and non-industrial installations - Part 1: Detailed functional requirements for design, materials, construction, inspection and testing
• Effective Date: 19-Jan-2023

Standards Content (Sample)

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Gasinfrastruktur - Gas-Leitungsanlagen mit einem Betriebsdruck größer 0,5 bar für industrielle Installationen und größer 5 bar für industrielle und nicht-industrielle Installationen - Teil 1: Detaillierte funktionale Anforderungen an Planung, Material, Bau, Inspektion und PrüfungSystèmes d'alimentation en gaz - Canalisations d'installations de gaz avec une pression de service supérieure à 0,5 bar pour les installations industrielles et supérieures à 5 bar pour les installations industrielles et non industrielles (domestiques et commerciales) - Partie 1 : Exigences fonctionnelles détaillées relative à la conception, aux matériaux, à la construction, à l'inspection et aux essaisGas Infrastructure - Gas installation pipework with an operating pressure greater than 0,5 bar for industrial installations and greater than 5 bar for industrial and non-industrial installations - Part 1: Detailed functional requirements for design, materials, construction, inspection and testing91.140.40Sistemi za oskrbo s plinomGas supply systemsICS:Ta slovenski standard je istoveten z:EN 15001-1:2009SIST EN 15001-1:2009en01-december-2009SIST EN 15001-1:2009SLOVENSKI
STANDARD
EUROPEAN STANDARDNORME EUROPÉENNEEUROPÄISCHE NORMEN 15001-1July 2009ICS 23.040.01 English VersionGas Infrastructure - Gas installation pipework with an operatingpressure greater than 0,5 bar for industrial installations andgreater than 5 bar for industrial and non-industrial installations -Part 1: Detailed functional requirements for design, materials,construction, inspection and testingInfrastructures gazières - Canalisations d'installations degaz avec une pression de service supérieure à 0,5 bar pourles installations industrielles et supérieures à 5 bar pour lesinstallations industrielles et non industrielles (domestiqueset commerciales) - Partie 1: Exigences fonctionnellesdétaillées relative à la conception, aux matériaux, à laconstruction, à l'inspection et aux essaisGasinfrastruktur - Gas-Leitungsanlagen mit einemBetriebsdruck größer 0,5 bar für industrielle Installationenund größer 5 bar für industrielle und nicht-industrielleInstallationen - Teil 1: Detaillierte funktionaleAnforderungen an Planung, Material, Bau, Inspektion undPrüfungThis European Standard was approved by CEN on 16 May 2009.CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this EuropeanStandard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such nationalstandards may be obtained on application to the CEN Management Centre or to any CEN member.This European Standard exists in three official versions (English, French, German). A version in any other language made by translationunder the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as theofficial versions.CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland,France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal,Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.EUROPEAN COMMITTEE FOR STANDARDIZATIONCOMITÉ EUROPÉEN DE NORMALISATIONEUROPÄISCHES KOMITEE FÜR NORMUNGManagement Centre:
Avenue Marnix 17,
B-1000 Brussels© 2009 CENAll rights of exploitation in any form and by any means reservedworldwide for CEN national Members.Ref. No. EN 15001-1:2009: ESIST EN 15001-1:2009

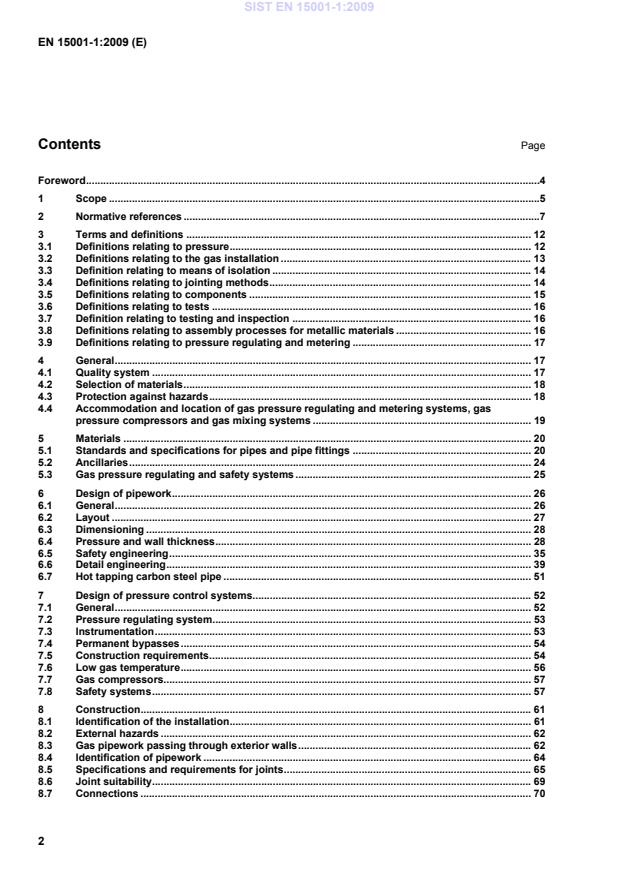

Examples of methods for testing . 93B.1 General . 93B.2 Strength test on metallic pipework . 93B.3 Tightness test on metallic pipework . 95B.4 Strength and tightness test on PE pipework . 98Annex C (informative)
Flammable gases mixing systems . 101C.1 Reverse flow . 101C.2 Control of mixture composition . 101C.3 Matching pressures of components for mixing . 103Annex D (informative)
Examples of supports . 104Annex E (normative)
Materials . 111E.1 General . 111E.2 Materials with a demonstrated safe history of application in this type of equipment . 112Annex ZA (informative)
Relationship between this European Standard and the Essential Requirements of EU Directive 97/23/EC . 115Bibliography . 117 SIST EN 15001-1:2009

The normative Annex E of this document lists some suitable materials for pipework, in addition to the materials listed in Clause 5.
This standard includes requirements concerning current design practice and reflects the state of the art at the time of publication. It provides clear solutions for users of the standard. Other design solutions and construction materials, as well as new developments, may be used if equal or greater safety than that required by this EN can be demonstrated or established. There is a complete suite of functional standards prepared by CEN/TC 234 “Gas infrastructure” to cover all parts of the gas supply system from the input of gas to the transmission system up to the inlet connection of the gas appliances, whether for residential, commercial or industrial purposes. In preparing this standard, a basic understanding of gas supply by the user has been assumed. Gas supply systems are complex and the importance on safety of their construction and use has led to the development of very detailed codes of practice and operating manuals in the member countries. These detailed statements embrace recognised standards of gas engineering and the specific requirements imposed by the legal structures of the member countries. According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and the United Kingdom.
This European Standard is intended to be applied in association with these national standards and/or codes of practice setting out the above-mentioned basic principles. SIST EN 15001-1:2009

 a national contact point for the latest information. Functional requirements for commissioning, operation and maintenance of industrial gas installations and assemblies with an operating pressure greater than 0,5 bar and of gas installations greater than 5 bar in buildings and areas intended for non-industrial installations greater than 5 bar are described in EN 15001-2. Generally, additional safety precautions may be necessary where non-odorized gas is used. For non industrial purposes, the gas should be odorized. SIST EN 15001-1:2009

EN 10255:2004, Non-alloy steel tubes suitable for welding and threading — Technical delivery conditions EN 10289:2002, Steel tubes and fittings for onshore and offshore pipelines — External liquid applied epoxy and epoxy-modified coatings EN 10290:2002, Steel tubes and fittings for onshore and offshore pipelines — External liquid applied polyurethane and polyurethane-modified coatings EN 12007-2:2000, Gas supply systems — Gas pipelines for maximum operating pressure up to and including 16 bar — Part 2: Specific functional recommendations for polyethylene (MOP up to and including 10 bar) EN 12007-3:2000, Gas supply systems — Pipelines for maximum operating pressure up to and including 16 bar – Part 3: Specific functional recommendations for steel EN 12068:1998, Cathodic protection — External organic coatings for the corrosion protection of buried or immersed steel pipelines used in conjunction with cathodic protection — Tapes and shrinkable materials EN 12186:2000, Gas supply systems — Gas pressure regulating stations for transmission and distribution — Functional requirements EN 12266-1:2003, Industrial valves — Testing of valves — Part 1: Pressure tests, test procedures and acceptance criteria - Mandatory requirements EN 12279:2000, Gas supply systems — Gas pressure regulating installations on service lines — Functional requirements EN 12327:2000, Gas supply systems — Pressure testing, commissioning and decommissioning procedures — Functional requirements EN 12560-1:2001, Flanges and their joints — Gaskets for Class-designated flanges — Part 1: Non-metallic flat gaskets with or without inserts EN 12560-2:2001, Flanges and their joints — Gaskets for Class-designated flanges — Part 2: Spiral wound gaskets for use with steel flanges EN 12732:2000, Gas supply systems — Welding steel pipework — Functional requirements EN 12799:2000, Brazing — Non-destructive examination of brazed joints SIST EN 15001-1:2009

DP pressure at which the design calculations are based; this is equivalent to the maximum allowable pressure (PS) as given in the PED 3.1.3 maximum allowable pressure
PS maximum pressure for which pipework is designed in accordance with the strength requirements in this document NOTE For this standard, PS is equivalent to the design pressure (DP). 3.1.4 maximum incidental pressure
MIP maximum pressure which a system can experience during a short time, limited by the safety devices 3.1.5 operating pressure
OP pressure which occurs within a system under normal operating conditions 3.1.6 maximum operating pressure
MOP maximum pressure at which a system can be operated continuously under normal operating conditions NOTE Normal conditions are: no fault in any device or stream. 3.1.7 tightness test pressure
TTP pressure applied to a system during tightness testing 3.1.8 strength test pressure
STP pressure applied to a system during strength testing 3.1.9 combined test pressure
CTP pressure applied to a system during combined testing SIST EN 15001-1:2009
...

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Gasinfrastruktur - Gas-Leitungsanlagen mit einem Betriebsdruck größer 0,5 bar für industrielle Installationen und größer 5 bar für industrielle und nicht-industrielle Installationen - Teil 1: Detaillierte funktionale Anforderungen an Planung, Material, Bau, Inspektion und PrüfungSystèmes d'alimentation en gaz - Canalisations d'installations de gaz avec une pression de service supérieure à 0,5 bar pour les installations industrielles et supérieures à 5 bar pour les installations industrielles et non industrielles (domestiques et commerciales) - Partie 1 : Exigences fonctionnelles détaillées relative à la conception, aux matériaux, à la construction, à l'inspection et aux essaisGas Infrastructure - Gas installation pipework with an operating pressure greater than 0,5 bar for industrial installations and greater than 5 bar for industrial and non-industrial installations - Part 1: Detailed functional requirements for design, materials, construction, inspection and testing91.140.40Sistemi za oskrbo s plinomGas supply systemsICS:Ta slovenski standard je istoveten z:EN 15001-1:2009SIST EN 15001-1:2009en,fr,de01-december-2009SIST EN 15001-1:2009SLOVENSKI
STANDARD
EUROPÄISCHE NORMEUROPEAN STANDARDNORME EUROPÉENNEEN 15001-1Juli 2009ICS 23.040.01 Deutsche FassungGasinfrastruktur - Gas-Leitungsanlagen mit einem Betriebsdruckgrößer 0,5 bar für industrielle Installationen und größer 5 bar fürindustrielle und nicht-industrielle Installationen - Teil 1:Detaillierte funktionale Anforderungen an Planung, Material,Bau, Inspektion und PrüfungGas Infrastructure - Gas installation pipework with anoperating pressure greater than 0,5 bar for industrialinstallations and greater than 5 bar for industrial and non-industrial installations - Part 1: Detailed functionalrequirements for design, materials, construction, inspectionand testingInfrastructures gazières - Canalisations d'installations degaz avec une pression de service supérieure à 0,5 bar pourles installations industrielles et supérieures à 5 bar pour lesinstallations industrielles et non industrielles (domestiqueset commerciales) - Partie 1: Exigences fonctionnellesdétaillées relative à la conception, aux matériaux, à laconstruction, à l'inspection et aux essaisDiese Europäische Norm wurde vom CEN am 16.Mai 2009 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denendieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzen Stand befindliche Listendieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied aufAnfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache,die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Zentralsekretariatmitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich,Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal,Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreichund Zypern.EUROPÄISCHES KOMITEE FÜR NORMUNGEUROPEAN COMMITTEE FOR STANDARDIZATIONCOMITÉ EUROPÉEN DE NORMALISATIONManagement-Zentrum:
Avenue Marnix 17,
B-1000 Brüssel© 2009 CENAlle Rechte der Verwertung, gleich in welcher Form und in welchemVerfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref. Nr. EN 15001-1:2009 DSIST EN 15001-1:2009

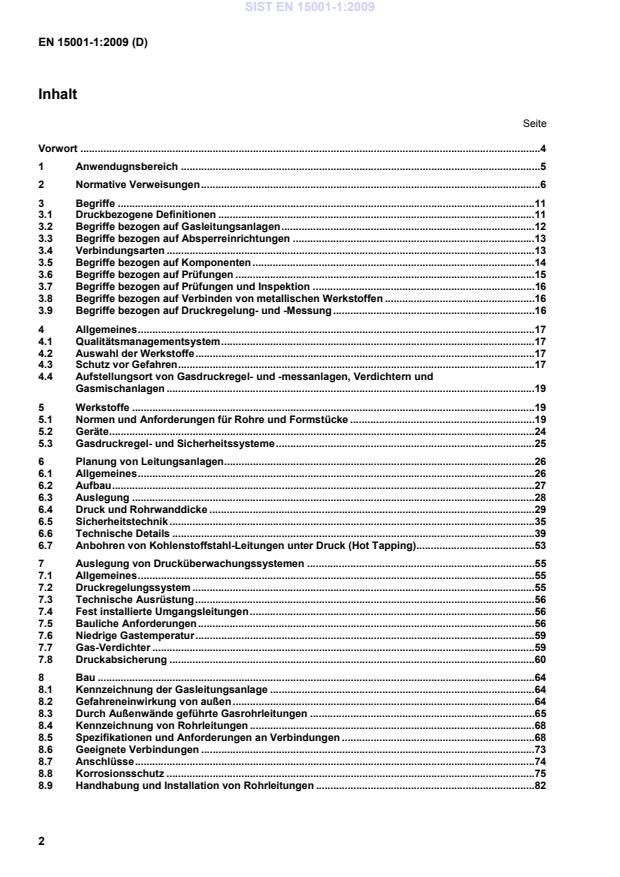

SeiteVorwort.4 1 Anwendugnsbereich.5 2 Normative Verweisungen.6 3 Begriffe.11 3.1 Druckbezogene Definitionen.11 3.2 Begriffe bezogen auf Gasleitungsanlagen.12 3.3 Begriffe bezogen auf Absperreinrichtungen.13 3.4 Verbindungsarten.13 3.5 Begriffe bezogen auf Komponenten.14 3.6 Begriffe bezogen auf Prüfungen.15 3.7 Begriffe bezogen auf Prüfungen und Inspektion.16 3.8 Begriffe bezogen auf Verbinden von metallischen Werkstoffen.16 3.9 Begriffe bezogen auf Druckregelung- und -Messung.16 4 Allgemeines.17 4.1 Qualitätsmanagementsystem.17 4.2 Auswahl der Werkstoffe.17 4.3 Schutz vor Gefahren.17 4.4 Aufstellungsort von Gasdruckregel- und -messanlagen, Verdichtern und Gasmischanlagen.19 5 Werkstoffe.19 5.1 Normen und Anforderungen für Rohre und Formstücke.19 5.2 Geräte.24 5.3 Gasdruckregel- und Sicherheitssysteme.25 6 Planung von Leitungsanlagen.26 6.1 Allgemeines.26 6.2 Aufbau.27 6.3 Auslegung.28 6.4 Druck und Rohrwanddicke.29 6.5 Sicherheitstechnik.35 6.6 Technische Details.39 6.7 Anbohren von Kohlenstoffstahl-Leitungen unter Druck (Hot Tapping).53 7 Auslegung von Drucküberwachungssystemen.55 7.1 Allgemeines.55 7.2 Druckregelungssystem.55 7.3 Technische Ausrüstung.56 7.4 Fest installierte Umgangsleitungen.56 7.5 Bauliche Anforderungen.56 7.6 Niedrige Gastemperatur.59 7.7 Gas-Verdichter.59 7.8 Druckabsicherung.60 8 Bau.64 8.1 Kennzeichnung der Gasleitungsanlage.64 8.2 Gefahreneinwirkung von außen.64 8.3 Durch Außenwände geführte Gasrohrleitungen.65 8.4 Kennzeichnung von Rohrleitungen.68 8.5 Spezifikationen und Anforderungen an Verbindungen.68 8.6 Geeignete Verbindungen.73 8.7 Anschlüsse.74 8.8 Korrosionsschutz.75 8.9 Handhabung und Installation von Rohrleitungen.82 2 SIST EN 15001-1:2009

Schematische Beispieldiagramme für Einbaumöglichkeiten von Gasdruckregelsystemen.96 Anhang B (informativ)
Beispiele für Prüfverfahren.98 B.1 Allgemeines.98 B.2 Festigkeitsprüfung von Rohrleitungen aus Metall.98 B.3 Dichtheitsprüfung von Rohrleitungen aus Metall.100 B.4 Festigkeits- und Dichtheitsprüfung von PE-Rohrleitungen.103 Anhang C (informativ)
Gasmischanlagen für brennbare Gase.106 C.1 Rückfluss.106 C.2 Regelung der Gemischzusammensetzung.106 C.3 Druckanpassung der Gemischkomponenten.108 Anhang D (informativ)
Beispiele für Rohrstützen.109 Anhang E (normativ)
Werkstoffe.116 E.1 Allgemeines.116 E.2 Materialien im gegebenen Ausrüstungstyp, deren sichere Anwendung durch die Einsatzhistorie bewiesen ist.118 Anhang ZA (informativ)
Zusammenhang zwischen dieser Europäischen Norm und den grundlegenden Anforderungen der EU-Richtlinie 97/23/EG.121 Literaturhinweise.123
Der normative Anhang E des vorliegenden Dokuments führt, zusätzlich zu Abschnitt 5, eine Reihe von für Rohrleitungen geeigneten Werkstoffen auf. Die vorliegende Norm enthält Anforderungen hinsichtlich derzeitiger Konstruktionsmethoden und entspricht zum Zeitpunkt der Veröffentlichung dem Stand der Technik. Somit bietet sie dem Anwender klare Lösungen an. Andere Konstruktionslösungen und Bauwerkstoffe sowie Neuentwicklungen sind zulässig unter der Voraussetzung, dass sie die in der vorliegenden EN definierten oder aber strengere Sicherheitsvorschriften erfüllen. Hierzu ist ein geeigneter Nachweis zu erbringen. Von CEN/TC 234 „Gasinfrastruktur“ ist eine vollständige Serie von Funktionsnormen erstellt worden, die alle Teile des Gasversorgungssystems vom Ort der Gaseinspeisung in das Transportsystem bis zum Anschluss am häuslichen, gewerblichen oder industriellen Gasgerät behandelt. Bei der Erstellung dieser Norm wurde vorausgesetzt, dass der Anwender ein Grundverständnis der Gasversorgung aufweist. Gasinfrastruktursysteme sind komplex, und der hohe Stellenwert der Sicherheit, der ihrer Errichtung und Verwendung beigemessen wird, hat zur Entwicklung sehr detaillierter Arbeitsblätter und Betriebsanweisungen in den Mitgliedsländern geführt. Diese detaillierten Festlegungen umfassen allgemein anerkannte Regeln der Gastechnik sowie die spezifischen Anforderungen, die durch die gesetzlichen Strukturen der Mitgliedsländer vorgegeben werden. Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern. 4 SIST EN 15001-1:2009

⎯ industriellen Gas-Leitungsanlagen und Baugruppen mit einem Betriebsdruck größer 0,5 bar und ⎯ nicht-industriellen Gas-Leitungsanlagen in Gebäuden (Haushalte und Gewerbebetriebe) mit einem Betriebsdruck größer 5 bar, beginnend am Ausgangsanschluss der Übergabestelle des Netzbetreibers bis zum Eingangsanschluss der Gasgeräte; d. h. in der Regel der Absperreinrichtung vor dem Gerät fest. Die vorliegende Norm gilt auch für die Anschlussleitungen von Gasgeräten, inklusive der Rohrleitungen, die nicht in den Geltungsbereich der Gasgeräte-Norm fallen. ANMERKUNG Der Gebrauch der Begriffe „Installation“ und „Rohrleitungen“ ist austauschbar. Die vorliegende Norm gilt für den Betrieb von Gas-Leitungsanlagen bei Umgebungstemperaturen zwischen −20 °C und 40 °C mit Betriebsdrücken bis einschließlich 60 bar. Bei Betriebszuständen außerhalb dieser Bereiche sollte zusätzlich auf die EN 13480 für metallene Rohrleitungen Bezug genommen werden. Für industrielle Gas-Leitungsanlagen mit Betriebsdrücken bis einschließlich 0,5 bar und für nicht-industrielle Gas-Leitungsanlagen in Gebäuden (Haushalten und Gewerbebetrieben) mit Betriebsdrücken bis einschließlich 5 bar gilt EN 1775. Die vorliegende Norm gilt für Gas-Leitungsanlagen, die nicht in den Geltungsbereich der EN 1775 oder einer anderen europäischen Norm fallen. In der vorliegenden Norm bezeichnet der Begriff „Gas“ brennbare Gase, die bei einer Temperatur von 15 °C und einem absoluten atmosphärischen Druck von 1 013 mbar in gasförmigem Zustand vorliegen. Diese Gase werden im Allgemeinen als erzeugtes Gas, Erdgas oder Flüssiggas (LPG) oder als Gase der ersten, zweiten oder dritten Gasfamilie (siehe Tabelle 1 in EN 437:2003) bezeichnet. Die genannten Werte beziehen sich auf den „normalen Zustand“ ( normal condition ) für alle in der vorliegenden Norm angeführten Volumina. Hiervon ausgenommen sind Flüssiggasbehälter (einschließlich aller unmittelbar an den Behältern angebrachter Geräte) sowie Flüssiggasinstallationen und Abschnitte von Flüssiggasinstallationen, die in flüssigem Zustand unter Dampfdruck betrieben werden (z. B. zwischen dem Behälter und einem Druckregelgerät). Soweit nicht anders angegeben, handelt es sich bei allen in diesem Dokument verwendeten Drücken um Überdruck. Die vorliegende Norm wurde im Hinblick auf die in Anhang ZA aufgeführten grundlegenden Sicherheitsanforderungen an die Verbindungen von Gas-Leitungsanlagen (Baugruppen), die in den Geltungsbereich der PED fallen, an die Druckgeräte-Richtlinie (PED, 97/23/EG) angepasst. Allerdings „… gilt diese Richtlinie nicht für den Zusammenbau von Druckgeräten vor Ort und im Zuständigkeitsbereich des Anwenders, wie dies bei industriellen Installationen der Fall ist.” (PED, Präambel, 5. Aufzählung, letzter Absatz). Die vorliegende Norm berücksichtigt in diesem Zusammenhang zwar die grundlegenden Sicherheitsanforderungen der PED; jedoch lässt sich daraus nicht ableiten, ob eine Installation ganz oder teilweise in den Geltungsbereich der PED fällt. Es wird daher auf die PED und die jeweilige nationale Gesetzgebung verwiesen. Diese Norm legt die allgemeinen Grundsätze für Gasversorgungssysteme fest. Die Anwender dieser Europäischen Norm sollten sich bewusst sein, dass detailliertere nationale Normen und/oder Technische Regeln in den CEN-Mitgliedsstaaten existieren können.
Beim Auftreten von Widersprüchen aufgrund restriktiverer Anforderungen in nationalen Gesetzen/Regelungen als in dieser Norm gefordert, haben nationale Gesetze/Regelungen Vorrang wie im CEN Bericht CR 13737 erläutert.
Diese Vorgabe gilt nicht für Anforderungen, die mit der Direktive 97/23/EG (siehe Anhang ZA) harmonisiert sind. Der CEN-Bericht enthält: ⎯ eine Klärung aller zutreffenden Gesetze/Regelungen, die in einem Land anwendbar sind; ⎯ falls zutreffend, restriktivere nationale Anforderungen; ⎯ eine nationale Kontaktstelle für neueste Informationen. Die funktionalen Anforderungen an die Inbetriebnahme, den Betrieb und die Instandhaltung industrieller Gas-Leitungsanlagen und Baugruppen mit Betriebsdrücken über 0,5 bar sowie von Gasinstallationen mit Betriebsdrücken über 5 bar in Gebäuden und Gebieten für nicht-industrielle Installationen sind in EN 15001-2 beschrieben. Generell können bei der Verwendung von nicht odoriertem Gas zusätzliche Sicherheitsvorkehrungen erforderlich werden. Gas für den nicht-industriellen Einsatz sollte odoriert werden. 2 Normative Verweisungen Die im Folgenden genannten normativen Dokumente sind für die Anwendung des vorliegenden Dokuments unabdingbar. Bei datierten Verweisungen gelten spätere Publikationen oder Änderungen oder Überarbeitungen dieser Publikation nicht. Bei undatierten Verweisungen gilt die letzte Ausgabe des betreffenden normativen Dokuments einschließlich aller Änderungen. EN 287-1, Prüfung von Schweißern — Schmelzschweißen — Teil 1: Stähle EN 331:1998, Handbetätigte Kugelhähne und Kegelhähne mit geschlossenem Boden für die Gas-Hausinstallation EN 334:2005, Gas-Druckregelgeräte für Eingangsdrücke bis 100 bar EN 571-1, Zerstörungsfreie Prüfung — Eindringprüfung — Teil 1: Allgemeine Grundlagen EN 583-1:1998, Zerstörungsfreie Prüfung — Ultraschallprüfung — Teil 1: Allgemeine Grundsätze EN 751-1:1996, Dichtmittel für metallene Gewindeverbindungen in Kontakt mit Gasen der 1., 2. und 3. Familie und Heißwasser — Teil 1: Anaerobe Dichtmittel EN 751-2:1996, Dichtmittel für metallene Gewindeverbindungen in Kontakt mit Gasen der 1., 2. und 3. Familie und Heißwasser — Teil 2: Nichtaushärtende Dichtmittel EN 751-3:1996, Dichtmittel für metallene Gewindeverbindungen in Kontakt mit Gasen der 1., 2. und 3. Familie und Heißwasser — Teil 3: Ungesinterte PTFE-Bänder EN 764-5:2002, Druckgeräte — Teil 5: Prüfbescheinigungen für Werkstoffe und Übereinstimmung mit der Werkstoffspezifikation EN 970:1997, Zerstörungsfreie Prüfung von Schmelzschweißverbindungen — Sichtprüfung 6 SIST EN 15001-1:2009

Außengewinde und zylindrische Innengewinde — Maße, Toleranzen und Bezeichnung EN 10240:1997, Innere und/oder äußere Schutzüberzüge für Stahlrohre — Festlegungen für durch Schmelztauchverzinken in automatisierten Anlagen hergestellte Überzüge EN 10253-2:2007, Formstücke zum Einschweißen — Teil 2: Unlegierter und legierter Stahl mit besonderen Prüfanforderungen EN 10255:2004, Rohre aus unlegiertem Stahl mit Eignung zum Schweißen und Gewindeschneiden — Technische Lieferbedingungen EN 10289:2002, Stahlrohre und -formstücke für On- und Offshoreverlegte Rohrleitungen — Umhüllung (Außenbeschichtung) mit Epoxi- und epoxi-modifizierten Materialien EN 10290:2002, Stahlrohre und -formstücke für On- und Offshoreverlegte Rohrleitungen — Umhüllung (Außenbeschichtung) mit Polyurethan und polyurethan-modifizierten Materialien 8 SIST EN 15001-1:2009

EN 12068:1998, Kathodischer Korrosionsschutz — Organische Umhüllungen für den Korrosionsschutz von in Böden und Wässern verlegten Stahlrohrleitungen im Zusammenwirken mit kathodischem Korrosionsschutz — Bänder und schrumpfende Materialien EN 12186:2000, Gasversorgungssysteme — Gas-Druckregelanlagen für Transport und Verteilung — Funktionale Anforderungen EN 12266-1:2003, Industriearmaturen — Prüfung von Armaturen — Teil 1: Druckprüfungen, Prüfverfahren und Annahmekriterien; Verbindliche Anforderungen EN 12279:2000, Gasversorgungssysteme — Gas-Druckregeleinrichtungen in Anschlussleitungen — Funktionale Anforderungen
EN 12327:2000, Gasversorgungssysteme — Druckprüfung, In- und Außerbetriebnahme — Funktionale Anforderungen EN 12560-1:2001, Flansche und ihre Verbindungen — Dichtungen für Flansche mit Class-Bezeichnung — Teil 1: Flachdichtungen aus nichtmetallischem Werkstoff mit oder ohne Einlagen EN 12560-2:2001, Flansche und ihre Verbindungen — Dichtungen für Flansche mit Class-Bezeichnung — Teil 2: Spiraldichtungen für Stahlflansche EN 12732:2000, Gasversorgungssysteme — Schweißen von Rohrleitungen aus Stahl — Funktionale Anforderungen EN 12799:2000, Hartlöten — Zerstörungsfreie Prüfung von Hartlötverbindungen EN 12954:2001, Kathodischer Korrosionsschutz von metallischen Anlagen in Böden und Wässern — Grundlagen und Anwendung für Rohrleitungen EN 13100-1:1999, Zerstörungsfreie Prüfung von Schweißverbindungen aus thermoplastischen Kunstoffen — Teil 1: Sichtprüfung EN 13134:2000, Hartlöten — Hartlötverfahrensprüfung EN 13445-6, Unbefeuerte Druckbehälter — Teil 6: Anforderungen an die Konstruktion und Herstellung von Druckbehältern und Druckbehälterteilen aus Gusseisen mit Kugelgraphit EN 13480-2:2002, Metallische industrielle Rohrleitungen — Teil 2: Werkstoffe EN 13480-3:2002, Metallische industrielle Rohrleitungen — Teil 3: Konstruktion und Berechnung EN 13480-5:2002, Metallische industrielle Rohrleitungen — Teil 5: Prüfung EN 13480-6:2004 Metallische industrielle Rohrleitungen — Teil 6: Zusätzliche Anforderungen an erdgedeckte Rohrleitungen EN 13774:2003, Armaturen für Gasverteilungssysteme mit zulässigen Betriebsdrücken kleiner oder gleich als 16 bar — Anforderungen an die Gebrauchstauglichkeit SIST EN 15001-1:2009

(IEC 60079-14:2007) EN ISO 228-1, Rohrgewinde für nicht im Gewinde dichtende Verbindungen — Teil 1: Maße, Toleranzen und Bezeichnung (ISO 228-1:2000) EN ISO 898-1:2009, Mechanische Eigenschaften von Verbindungselementen aus Kohlenstoffstahl und legiertem Stahl — Teil 1: Schrauben mit festgelegten Festigkeitsklassen — Regelgewinde und Feingewinde (ISO 898-1:2009) EN ISO 3506-1:1997, Mechanische Eigenschaften von Verbindungselementen aus nichtrostenden Stählen — Teil 1: Schrauben (ISO 3506-1:1997) EN ISO 3506-2:1997, Mechanische Eigenschaften von Verbindungselementen aus nichtrostenden Stählen — Teil 2: Muttern (ISO 3506-2:1997) EN ISO 5817, Schweißen — Schmelzschweißverbindungen an Stahl, Nickel, Titan und deren Legierungen (ohne Strahlschweißen) — Bewertungsgruppen von Unregelmäßigkeiten (ISO 5817:2003 + Cor. 1:2006) EN ISO 10380:2003, Rohrleitungen — Gewellte Metallschläuche und Metallschlauchleitungen (ISO 10380:2003) EN ISO 10806:2003, Rohrleitungen — Anschlussteile für gewellte Metallschläuche
(ISO 10806:2003) EN ISO 12944-1:1998, Beschichtungsstoffe — Korrosionsschutz von Stahlbauten durch Beschichtungs-systeme — Teil 1: Allgemeine Einleitung (ISO 12944-1:1998) EN ISO 15607:2003, Anforderung und Qualifizierung von Schweißverfahren für metallische Werkstoffe — Allgemeine Regeln (ISO 15607:2003) EN ISO 15609-1:2004, Anforderung und Qualifizierung von Schweißverfahren für metallische Werkstoffe — Schweißanweisung — Teil 1: Lichtbogenschweißen (ISO 15609-1:2004) EN ISO 15610:2003, Anforderung und Qualifizierung von Schweißverfahren für metallische Werkstoffe — Qualifizierung aufgrund des Einsatzes von geprüften Schweißzusätzen (ISO 15610:2003) 10 SIST EN 15001-1:2009

DP (en: design pressure) Druck, auf dem die Auslegungsberechnungen basieren. Dieser Druck entspricht dem maximal zulässigen Druck (PS) nach der PED. 3.1.3 Maximal zulässiger Druck
PS (en: maximum allowable pressure) Maximaler Druck, für den Rohrleitungen nach den in dem vorliegenden Dokument aufgeführten Festigkeitsanforderungen ausgelegt sind.
ANMERKUNG Im Sinne der vorliegenden Norm entspricht PS dem DP. 3.1.4 Grenzdruck im Störungsfall
MIP (en: maximum incidental pressure) Maximaler durch Sicherheitseinrichtungen begrenzter Druck, der in einem System kurzzeitig auftreten kann. 3.1.5 Betriebsdruck
OP (en: operating pressure) Druck, der in einem System beim Betrieb unter normalen Betriebsbedingungen auftritt. 3.1.6 Maximal zulässiger Betriebsdruck
MOP (en: maximum operating pressure) Maximaler Druck, mit dem ein System unter normalen Betriebsbedingungen ständig betrieben werden kann. ANMERKUNG Normale Betriebsbedingungen sind: keine Störung von Einrichtungen oder des Gasflusses SIST EN 15001-1:2009

TTP (en: tightness test pressure) Druck, der während der Dichtheitsprüfung auf ein System einwirkt. 3.1.8 Festigkeitsprüfdruck
STP (en: strength test pressure) Druck, der während der Festigkeitsprüfung auf ein System einwirkt. 3.1.9 Prüfdruck für die kombinierte Festigkeits- und Dichtheitsprüfung
CTP (en: combined test pressure) Druck, der während der kombinierten Festigkeitsprüfung und Dichtheitsprüfung auf ein System einwirkt. 3.2 Begriffe bezogen auf Gasleitungsanlagen 3.2.1
Komponenten Bauteil eines Gasversorgungssystems oder einer Installationsleitung. Folgende Gruppen von Komponenten werden unterschieden: ⎯ Geräte (z. B. Druckregelgeräte, Armaturen, Sicherheitseinrichtungen, Dehner und Isolierverbindungen), ⎯ Rohre einschließlich Rohrbögen, ⎯ Wirkleitungen, ⎯ Formstücke (z. B. Reduzierstücke, T-Stücke, Werksbögen, Flansche, gewölbte Böden, Anschweißenden und mechanische Verbindungen) 3.2.2 Flexible Geräteanschlussleitung Biegsames Leitungselement zum Einbau zwischen dem starren Leitungsende und der Geräteeingangs-verbindung 3.2.3 Übergabestelle Punkt, an dem das Gas an den Anwender übergeben wird. ANMERKUNG Dies kann eine Absperreinrichtung oder der Zählerausgangsanschluss sein. Die Übergabe findet normalerweise am Punkt der Eigentumsübertragung statt. 3.2.4 Anwender Person am Standort, die für die Sicherheit der Gasleitungsanlage und den damit verbundenen Risiken verantwortlich ist. ANMERKUNG Im Allgemeinen ist der Anwender identisch mit dem Besitzer oder Betreiber der Anlage am Standort. Es wird davon ausgegangen, dass jeder Anwender für die vor Ort ausgeführten Arbeiten verantwortlich ist, unabhängig davon, ob diese Arbeiten unmittelbar für den Anwender ausgeführt werden. Dies schließt jedoch das Hinzuziehen eines unabhängigen Experten nicht aus. 3.2.5 Rohrleitung Verbund von Rohren und Formstücken 12 SIST EN 15001-1:2009

BEISPIEL Versorgungsleitungen schließen Gasleitungen, Wasserleitungen, Strom- und Postkabel ein. 3.2.11 Lüftungsschacht Schacht, der Teil der Gebäudestruktur ist und ausschließlich Belüftungszwecken dient. 3.3 Begriffe bezogen auf Absperreinrichtungen 3.3.1 Absperreinrichtung Einrichtung zur Unterbrechung des Gasstroms in Rohrleitungen. BEISPIEL Von Hand betätigte Armatur. 3.4 Verbindungsarten 3.4.1 Verbindung Methode zur Verbindung von Teilen einer Gasinstallation. 3.4.2 Flanschverbindung Verbindung, bei der die Gasdichtheit durch Flächenpressung einer Dichtung zwischen zwei Flanschflächen erreicht wird. 3.4.3 Gewindeverbindung Verbindung, bei der die Gasdichtheit durch den Metallkontakt von Gewinden mit Hilfe eines Dichtungs-materials erreicht wird.
Verbindungstyp für die elektrische Trennung zweier Rohrleitungsabschnitte. 3.5.4 Mantelrohr schützendes Rohr, durch das die Gasleitung hindurchgeführt wird. 3.5.5 Ausblasleitung Leitung, angeschlossen an eine Sicherheits- oder Regeleinrichtung, die austretendes Gas zu einer Stelle ableitet, die kein Sicherheitsrisiko darstellt 14 SIST EN 15001-1:2009

Leitungsanlagen, die für den ordnungsgemäßen Betrieb der in Gas-Druckregeleinrichtungen eingebauten Geräte erforderlich sind.
BEISPIEL Mess-, Hilfs- und Probeentnahmeleitungen . 3.5.9 DN Alphanumerische, zu normativen Zwecken herangezogene Größenbezeichnung für Bauteile von Rohrleitungen, die aus den Buchstaben DN mit nachfolgender Kenngröße (dimensionsloser ganzer Zahl) gebildet wird und in direktem Bezug zur physischen Größe (in Millimetern) des Querschnitts oder äußeren Durchmessers der Endanschlüsse steht. ANMERKUNG 1 Die auf die Buchstaben DN folgende Zahl ist kein messbarer Wert und sollte nicht als Berechnungsgrundlage dienen, wenn nicht ausdrücklich anders angegeben. ANMERKUNG 2 Bei Verwendung der Bezeichnung DN ist die Beziehung zwischen DN und den Bauteilabmessungen gegeben, z. B. DN/OD oder DN/ID 3.5.10 Druckabsicherung System, das unabhängig von der Druckregelung sicherstellt, dass der Ausgangsdruck jenes Systems die Sicherheitsgrenzen nicht überschreitet 3.6 Begriffe bezogen auf Prüfungen 3.6.1 Festigkeitsprüfung bestimmtes Verfahren, mit dem nachgewiesen wird, dass Leitungsanlagen und/oder Einrichtungen den Anforderungen an ihre mechanische Festigkeit genügen 3.6.2 Dichtheitsprüfung bestimmtes Verfahren, mit dem nachgewiesen wird, dass Leitungsanlagen und/oder Einrichtungen den Anforderungen an ihre Dichtheit genügen 3.6.3 Kombinierte Prüfung
bestimmtes Verfahren, mit dem nachgewiesen wird, dass Leitungsanlagen und/oder Einrichtungen den Anforderungen an ihre mechanische Festigkeit und Dichtheit genügen. 3.6.4 Lecknachweismittel spezifisch zusammengesetzte Flüssigkeit oder schaumbildendes Mittel, dessen Anwendung an einer Komponente der Leitungsanlage eine bestehende Undichtheit nachweisen kann.
...
