EN 12390-7:2019

Testing hardened concrete - Part 7: Density of hardened concrete

This document specifies a method for determining the density of hardened concrete. It is applicable to lightweight, normal-weight and heavy-weight concrete.
It differentiates between hardened concrete in the following states:
1) as-received;
2) water saturated;
3) oven-dried.
The mass and volume of the specimen of hardened concrete are determined and the density calculated.

Prüfung von Festbeton - Teil 7: Rohdichte von Festbeton

Diese Europäische Norm legt ein Verfahren für die Bestimmung der Rohdichte von Festbeton fest. Sie gilt für Leicht-, Normal- und Schwerbeton.
In der Norm wird zwischen folgenden Zuständen des Festbetons unterschieden:
1) wie angeliefert;
2) wassergesättigt;
3) im Wärmeschrank getrocknet.
Masse und Volumen eines Festbetonprobekörpers werden ermittelt und die Dichte des Betons wird berechnet.

Essais pour béton durci - Partie 7 : Masse volumique du béton durci

Le présent document spécifie une méthode qui permet de déterminer la masse volumique du béton durci. Il s’applique aux bétons de granulats légers, courants et lourds.
Il différencie les bétons durcis selon leur état :
1) à l’état de réception ;
2) à l’état saturé en eau ;
3) à l’état séché en étuve.
La masse et le volume de l’échantillon de béton durci sont déterminés, puis sa masse volumique est calculée.

Preskušanje strjenega betona - 7. del: Gostota strjenega betona

Ta evropski standard določa metodo za ugotavljanje gostote strjenega betona. Uporablja se za lahki, normalni ali težki beton.
Razlikuje med strjenim betonom v naslednjih stanjih:
1) kot je bil prejet;
2) nasičen z vodo;
3) sušen s sušilnikom.
Masa in prostornina vzorca iz strjenega betona sta določeni, gostota se izračuna.

General Information

• Status: Published
• Publication Date: 25-Jun-2019
• Withdrawal Date: 30-Dec-2019
• ICS: 91.100.30 - Concrete and concrete products
• Technical Committee: CEN/TC 104 - Concrete ( performance, production, placing and compliance criteria )
• Drafting Committee: CEN/TC 104/SC 1 - Revision of ENV 206
• Current Stage: 9060 - Closure of 2 Year Review Enquiry - Review Enquiry
• Start Date: 02-Dec-2024
• Completion Date: 02-Dec-2024
• Directive: 305/2011 - Regulation (eu) No 305/2011 of the European Parliament and of the Council of 9 march 2011 laying down harmonised conditions for the marketing of construction products and repealing council directive 89/106/eec
• Ref Project: SIST EN 12390-7:2019 - Testing hardened concrete - Part 7: Density of hardened concrete

Relations

• Replaces: EN 12390-7:2009 - Testing hardened concrete - Part 7: Density of hardened concrete
• Effective Date: 01-Feb-2017
• Corrected By: EN 12390-7:2019/AC:2020 - Testing hardened concrete - Part 7: Density of hardened concrete
• Effective Date: 19-Aug-2020

Standards Content (Sample)

SLOVENSKI STANDARD
01-oktober-2019
Nadomešča:
SIST EN 12390-7:2009
Preskušanje strjenega betona - 7. del: Gostota strjenega betona
Testing hardened concrete - Part 7: Density of hardened concrete
Prüfung von Festbeton - Teil 7: Dichte von Festbeton
Essai pour béton durci - Partie 7 : Masse volumique du béton durci
Ta slovenski standard je istoveten z: EN 12390-7:2019
ICS:
91.100.30 Beton in betonski izdelki Concrete and concrete
products
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

EN 12390-7
EUROPEAN STANDARD
NORME EUROPÉENNE
June 2019
EUROPÄISCHE NORM
ICS 91.100.30 Supersedes EN 12390-7:2009
English Version
Testing hardened concrete - Part 7: Density of hardened
concrete
Essais pour béton durci - Partie 7 : Masse volumique du Prüfung von Festbeton - Teil 7: Dichte von Festbeton
béton durci
This European Standard was approved by CEN on 29 April 2019.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2019 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 12390-7:2019 E
worldwide for CEN national Members.

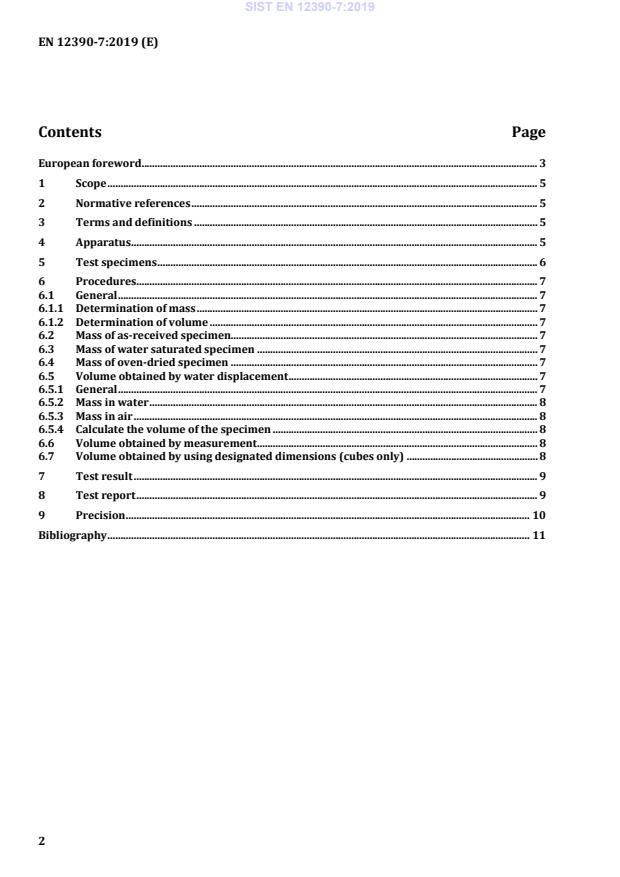

Contents Page
European foreword . 3
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
4 Apparatus . 5
5 Test specimens . 6
6 Procedures. 7
6.1 General . 7
6.1.1 Determination of mass . 7
6.1.2 Determination of volume . 7
6.2 Mass of as-received specimen. 7
6.3 Mass of water saturated specimen . 7
6.4 Mass of oven-dried specimen . 7
6.5 Volume obtained by water displacement . 7
6.5.1 General . 7
6.5.2 Mass in water . 8
6.5.3 Mass in air . 8
6.5.4 Calculate the volume of the specimen . 8
6.6 Volume obtained by measurement . 8
6.7 Volume obtained by using designated dimensions (cubes only) . 8
7 Test result . 9
8 Test report . 9
9 Precision . 10
Bibliography . 11

European foreword
This document (EN 12390-7:2019) has been prepared by Technical Committee CEN/TC 104 “Concrete
and related products”, the secretariat of which is held by SN.
This European Standard shall be given the status of a national standard, either by publication of an
identical text or by endorsement, at the latest by December 2019, and conflicting national standards
shall be withdrawn at the latest by December 2019.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CEN shall not be held responsible for identifying any or all such patent rights.
This document supersedes EN 12390-7:2009.
This standard is one of a series on testing concrete.
EN 12390, Testing hardened concrete, consists of the following parts:
— Part 1: Shape, dimensions and other requirements of specimens and moulds;
— Part 2: Making and curing specimens for strength tests;
— Part 3: Compressive strength of test specimens;
— Part 4: Compressive strength – Specification for testing machines;
— Part 5: Flexural strength of test specimens;
— Part 6: Tensile splitting strength of test specimens;
— Part 7: Density of hardened concrete;
— Part 8: Depth of penetration of water under pressure;
— Part 11: Determination of the chloride resistance of concrete, unidirectional diffusion;
— Part 12: Determination of the potential carbonation resistance of concrete: Accelerated carbonation
method (in preparation);
— Part 13: Determination of secant modulus of elasticity in compression;
— Part 14: Semi-adiabatic method for the determination of heat released by concrete during its
hardening process;
— Part 15: Adiabatic method for the determination of heat released by concrete during its hardening
process;
— Part 16: Determination of the shrinkage of concrete (in preparation);
— Part 17: Determination of creep of concrete in compression (in preparation);
— Part 18: Determination of the chloride migration coefficient (in preparation).
This edition includes the following significant technical changes with respect to EN 12390-7:2009:
— editorial revision;
— technical corrections.
According to the CEN-CENELEC Internal Regulations, the national standards organisations of the
following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria,
Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia,
France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta,
Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and the United Kingdom.
1 Scope
This document specifies a method for determining the density of hardened concrete. It is applicable to
lightweight, normal-weight and heavy-weight concrete.
It differentiates between hardened concrete in the following states:
1) as-received;
2) water saturated;
3) oven-dried.
The mass and volume of the specimen of hardened concrete are determined and the density calculated.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
EN 12390-1, Testing hardened concrete — Part 1: Shape, dimensions and other requirements for
specimens and moulds
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use
...

SLOVENSKI STANDARD
01-oktober-2019
Nadomešča:
SIST EN 12390-7:2009
Preskušanje strjenega betona - 7. del: Gostota strjenega betona
Testing hardened concrete - Part 7: Density of hardened concrete
Prüfung von Festbeton - Teil 7: Dichte von Festbeton
Essai pour béton durci - Partie 7 : Masse volumique du béton durci
Ta slovenski standard je istoveten z: EN 12390-7:2019
ICS:
91.100.30 Beton in betonski izdelki Concrete and concrete
products
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

EN 12390-7
EUROPÄISCHE NORM
EUROPEAN STANDARD
Juni 2019
NORME EUROPÉENNE
ICS 91.100.30 Ersetzt EN 12390-7:2009
Deutsche Fassung
Prüfung von Festbeton - Teil 7: Rohdichte von Festbeton
Testing hardened concrete - Part 7: Density of hardened Essais pour béton durci - Partie 7 : Masse volumique du
concrete béton durci
Diese Europäische Norm wurde vom CEN am 29. April 2019 angenommen.

Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter
denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzten Stand
befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim CEN-CENELEC-Management-
Zentrum oder bei jedem CEN-Mitglied auf Anfrage erhältlich.

Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen
Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem
Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.

CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland,
Frankreich, Griechenland, Irland, Island, Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen,
Österreich, Polen, Portugal, der Republik Nordmazedonien, Rumänien, Schweden, der Schweiz, Serbien, der Slowakei, Slowenien,
Spanien, der Tschechischen Republik, der Türkei, Ungarn, dem Vereinigten Königreich und Zypern.

EUROPÄISCHES KOMITEE FÜR NORMUNG
EUROPEAN COMMITTEE FOR STANDARDIZATION

COMITÉ EUROPÉEN DE NORMALISATION

CEN-CENELEC Management-Zentrum: Rue de la Science 23, B-1040 Brüssel
© 2019 CEN Alle Rechte der Verwertung, gleich in welcher Form und in welchem Ref. Nr. EN 12390-7:2019 D
Verfahren, sind weltweit den nationalen Mitgliedern von CEN
vorbehalten.

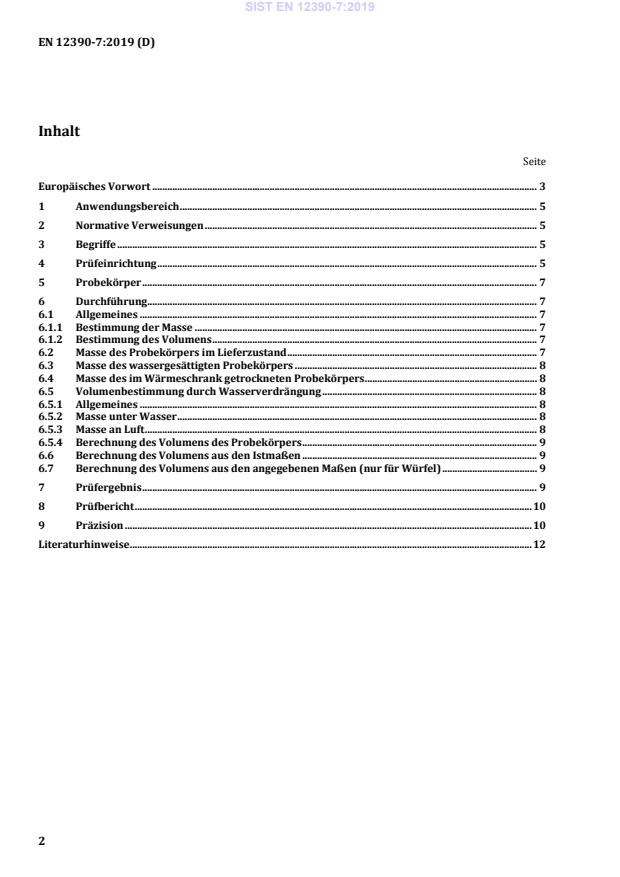

Inhalt
Seite
Europäisches Vorwort . 3
1 Anwendungsbereich . 5
2 Normative Verweisungen . 5
3 Begriffe . 5
4 Prüfeinrichtung . 5
5 Probekörper . 7
6 Durchführung . 7
6.1 Allgemeines . 7
6.1.1 Bestimmung der Masse . 7
6.1.2 Bestimmung des Volumens . 7
6.2 Masse des Probekörpers im Lieferzustand . 7
6.3 Masse des wassergesättigten Probekörpers . 8
6.4 Masse des im Wärmeschrank getrockneten Probekörpers . 8
6.5 Volumenbestimmung durch Wasserverdrängung . 8
6.5.1 Allgemeines . 8
6.5.2 Masse unter Wasser . 8
6.5.3 Masse an Luft . 8
6.5.4 Berechnung des Volumens des Probekörpers . 9
6.6 Berechnung des Volumens aus den Istmaßen . 9
6.7 Berechnung des Volumens aus den angegebenen Maßen (nur für Würfel) . 9
7 Prüfergebnis . 9
8 Prüfbericht . 10
9 Präzision . 10
Literaturhinweise . 12

Europäisches Vorwort
Dieses Dokument (EN 12390-7:2019) wurde vom Technischen Komitee CEN/TC 104 „Beton und zugehörige
Produkte“ erarbeitet, dessen Sekretariat von SN gehalten wird.
Diese Europäische Norm muss den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung
eines identischen Textes oder durch Anerkennung bis Dezember 2019, und etwaige entgegenstehende
nationale Normen müssen bis Dezember 2019 zurückgezogen werden.
Es wird auf die Möglichkeit hingewiesen, dass einige Elemente dieses Dokuments Patentrechte berühren
können. CEN ist nicht dafür verantwortlich, einige oder alle diesbezüglichen Patentrechte zu identifizieren.
Dieses Dokument ersetzt EN 12390-7:2009.
Diese Norm ist Bestandteil einer Normenreihe für die Prüfung von Beton.
EN 12390, Prüfung von Festbeton, besteht aus den folgenden Teilen:
 Teil 1: Form, Maße und andere Anforderungen für Probekörpern und Formen
 Teil 2: Herstellung und Lagerung von Probekörpern für Festigkeitsprüfungen
 Teil 3: Druckfestigkeit von Probekörpern
 Teil 4: Bestimmung der Druckfestigkeit — Anforderungen an Prüfmaschinen
 Teil 5: Biegezugfestigkeit von Probekörpern
 Teil 6: Spaltzugfestigkeit von Probekörpern
 Teil 7: Rohdichte von Festbeton
 Teil 8: Wassereindringtiefe unter Druck
 Teil 11: Bestimmung des Chloridwiderstandes von Beton — Einseitig gerichtete Diffusion
 Teil 12: Bestimmung des Karbonatisierungswiderstandes von Beton — Beschleunigtes Karbonatisierungs-
verfahren (in Vorbereitung)
 Teil 13: Bestimmung des Elastizitätsmoduls unter Druckbelastung (Sekantenmodul)
 Teil 14: Teiladiabatisches Verfahren zur Bestimmung der Wärme, die während des Erhärtungsprozesses
von Beton freigesetzt wird
 Teil 15: Adiabatisches Verfahren zur Bestimmung der Wärme, die während des Erhärtungsprozesses von
Beton freigesetzt wird
 Teil 16: Bestimmung des Schwindens von Beton (in Vorbereitung)
 Teil 17: Bestimmung des Kriechens von Beton unter Druckspannung (in Vorbereitung)
 Teil 18: Bestimmung des Chloridmigrationskoeffizienten (in Vorbereitung)
Diese Fassung beinhaltet die folgenden wesentlichen technischen Änderungen gegenüber EN 12390-7:2009:
 redaktionelle Überarbeitung;
 technische Korrekturen.
Entsprechend der CEN-CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden
Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Bulgarien, Dänemark, Deutschland, die
ehemalige jugoslawische Republik Mazedonien, Estland, Finnland, Frankreich, Griechenland, Irland, Island,
Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz, Serbien, Slowakei, Slowenien, Spanien, Tschechische Republik, Türkei,
Ungarn, Vereinigtes Königreich und Zypern.
1 Anwendungsbereich
Dieses Dokument legt ein Verfahren für die Bestimmung der Rohdichte von Festbeton fest. Sie gilt für
Leicht-, Normal- und Schwerbeton.
In der Norm wird zwischen folgenden Zuständen des Festbetons unterschieden:
1) im Lieferzustand;
2) wassergesättigt;
3) im Wärmeschrank getrocknet.
Masse und Volumen eines Festbetonprobekörpers werden ermittelt und die Rohdichte des Betons wird
berechnet.
2 Normative Verweisungen
Die folgenden Dokumente werden im Text in solcher Weise in Bezug genommen, dass einige Teile davon
oder ihr gesamter Inhalt Anforderungen des vorliegenden Dokuments darstellen. Bei datierten
Verweisungen gilt nur die in Bezug genommene Ausgabe. Bei undatierten Verweisungen gilt die letzte
Ausgabe des in Bezug genommenen Dokuments (einschließlich aller Änderungen).
EN 12390-1, Prüfung von Festbeton — Teil 1: Form, Maße und andere Anforderungen für Probekörper und
Formen
3 Begriffe
In diesem Dokument werden keine Begriffe aufgeführt.
ISO und IEC stellen terminologische Datenbanken für die Verwendung in der Normung unter den folgenden
Adressen bereit:
 IEC Electropedia: verfügbar unter http://www.electropedia.org/
 ISO Online Browsing Platform: verfügbar unter http://www.iso.org/obp
4 Prüfeinrichtung
4.1 Messschieber und Lineal, mit einer Fehlergrenze von 0,5 % bezogen auf die Maße, zur Messung der
Maße der Probekörper.
4.2 Waage, ausgerüstet mit einem Tragebügel, um den Probekörper in Luft und unter Wasser zu wiegen,
mit einer Fehlergrenze von 0,1 g bezogen auf die Masse.
4.3 Wasserbehälter, ausgestattet mit einer Vorrichtung, um den Wasserstand konstant zu halten, und mit
einer ausreichenden Größe, sodass die Probekörper auf dem Bügel gleichbleibend tief unter Wasser getaucht
sind (siehe Bild 1).
Falls die Ableseeinrichtung der Waage aufgrund der Wasserverdrängung beim Eintauchen des Probekörpers
so weit beeinflusst wird, dass die geforderte Ablesegenauigkeit nicht mehr eingehalten werden kann, sollte
der Wasserbehälter mit einer Vorrichtung zum Konstanthalten der Wasserhöhe ausgestattet werden. Der
Wasserbehälter sollte groß genug sein, dass der Probekörper vollständig eingetaucht werden kann.
4.4 Belüfteter Wärmeschrank, in dem die Temperatur auf (105 ± 5) °C regelbar ist.
ANMERKUNG Welches Gerät benötigt wird, hängt von der Auswahl des Verfahrens zur Bestimmung des
Probekörpervolumens ab.
4.5 Feuchtes Tuch.
a) Bügelaufhängung unter dem Wägemechanismus b) Alternative Bügelaufhängung über dem
Wägemechanismus
Legende
1 Waage
2 Tragebügel
3 Betonprobekörper
4 Führung
5 vertikal bewegbarer Wasserbehälter
6 Seitenansicht des Bügels
Bild 1 — Typische Tragebügelanordnung für die Bestimmung des Volumens von Betonprobekörpern
durch Wasserverdrängung
5 Probekörper
Das Mindestvolumen eines einzelnen Probekörpers muss 0,785 l betragen. Wenn der Nennwert D der
gröbsten der im Beton verwendeten Gesteinskörnungen (D ) größer als 25 mm ist, muss das
max
3 3
Mindestvolumen des Probekörpers (in mm ) mindestens 50 D betragen, wobei D der Nennwert der
gröbsten Fraktion der Gesteinskörnung in mm ist.
Im Normalfall ist der gesamte angelieferte Probekörper für die Bestimmung zu verwenden. Wenn jedoch
Gestalt oder Größe eines Probekörpers so beschaffen ist, dass es nicht möglich ist, den gesamten Probe-
körper zu verwenden, dürfen kleinere Probekörper aus dem Ausgangsprobekörper herausgebrochen oder
herausgesägt werden.
Probekörper, die mit einer Abgleichsschicht versehen sind, dürfen nicht verwendet werden.
6 Durchführung
6.1 Allgemeines
6.1.1 Bestimmung der Masse
In dieser Europäischen Norm wird zwischen drei Bedingungen unterschieden, unter denen die Masse des
Probekörpers bestimmt werden kann:
a) im Lieferzustand;
b) wassergesättigt;
c) im Wärmeschrank getrocknet.
6.1.2 Bestimmung des Volumens
Diese Europäische Norm unterscheidet drei Verfahren für die Bestimmung des Volumens eines Probe-
körpers:
a) durch Wasserverdrängung (Referenzverfahren);
b) Berechnung aus den gemessenen Ist-Maßen;
c) Berechnung aus überprüften angegebenen Maßen bei Würfeln.
ANMERKUNG 1 Die Präzision der Messung hängt vom Verfahren ab, das für die Bestimmung des Volumens des
Probekörpers gewählt wurde. Die Volumenbestimmung durch Wasserverdrängung ist das genaueste Verfahren, gefolgt
von der Berechnung aus den gemessenen Istmaßen und — zum Schluss — der Berechnung aus den überprüften ange-
gebenen Maßen.
ANMERKUNG 2 Die Begrenzung auf Würfel in 6.1.2 c) für die Berechnung des Volumens aus angegebenen Maßen
resultiert aus der größeren Längentoleranz nach EN 12390-1, die Probekörper anderer Formen aufweisen.
6.2 Masse des Probekörpers im Lieferzustand
Die angelieferte Probe m ist mit einer Messunsicherheit von 1 g der Probenmasse zu wiegen. Der angezeigte
r
Wert ist in kg festzuhalten.
...
