EN 1993-1-6:2007
(Main)Eurocode 3 - Design of steel structures - Part 1-6: Strength and Stability of Shell Structures
Eurocode 3 - Design of steel structures - Part 1-6: Strength and Stability of Shell Structures
Supplementary to Part 1-1. Supplementary provisions for the structural design o of plated steel shells in the form of cylinders, cones and spherical caps.
Eurocode 3 - Bemessung und Konstruktion von Stahlbauten - Teil 1-6: Festigkeit und Stabilität von Schalen
(1) EN 1993 1 6 enthält Grundregeln für die Bemessung von Stahlkonstruktionen, die die Form von Rotationsschalen haben.
(2) Diese Norm ist zusammen mit EN 1993 1 1, EN 1993 1 3, EN 1993 1 4, EN 1993 1 9 sowie den einschlägigen Anwendungsteilen von EN 1993 anzuwenden. Dies sind:
Teil 3 1 für Türme und Maste;
Teil 3 2 für Schornsteine;
Teil 4 1 für Silos;
Teil 4 2 für Tankbauwerke;
Teil 4 3 für Rohrleitungen.
(3) Diese Norm definiert die charakteristischen Werte und die Bemessungswerte des Tragwerks¬wider¬standes.
(4) Diese Norm regelt die Anforderungen an die Bemessung gegen folgende Grenzzustände der Trag¬fähigkeit:
plastische Grenze oder Zugbruch;
zyklisches Plastizieren;
Beulen;
Ermüdung.
(5) Das Gesamtgleichgewicht des Tragwerkes (Gleiten, Abheben, Umkippen) ist durch diese Norm nicht abgedeckt, wird aber in EN 1993 1 1 behandelt. Besondere Überlegungen für spezielle Anwendungsgebiete werden in den einschlägigen Anwendungsteilen von EN 1993 behandelt.
(6) Die in dieser Norm angegebenen Regeln gelten für Rotationsschalen und damit verbundene Kreis- und Kreisringplatten sowie stabförmige Ring- und Längssteifen, soweit sie Teile des vollständigen Tragwerkes sind. Es werden allgemeine Verfahren für computergestützte Berechnungen aller Schalenformen behandelt. In den Anhängen sind detaillierte Formelausdrücke für die Handberechnung von unversteiften Zylindern und Kegeln angegeben.
(7) Zylindrische und kegelförmige Schalenteile, felder und abschnitte werden in dieser Norm nicht explizit behandelt. Die angegebenen Regeln können jedoch anwendbar sein, wenn die zutreffenden Randbedin¬gungen ausreichend berücksichtigt werden.
(8) Diese Norm gilt für stählerne Schalenkonstruktionen des konstruktiven Ingenieurbaus. Wenn keine Normen zu Schalenkonstruktionen aus anderen Metallen existieren, gelten die Festlegungen dieser Norm, vorausgesetzt, die jeweiligen Materialeigenschaften werden berücksichtigt.
Eurocode 3 - Calcul des structures en acier - Partie 1-6: Résistance et stabilité des structures en coque
Evrokod 3: Projektiranje jeklenih konstrukcij - 1-6. del: Trdnost in stabilnost lupinastih konstrukcij
Standard EN 1993-1-6 določa osnovna oblikovna pravila za konstrukcije z jeklenimi ploščami, ki imajo lupinasto obliko. Ta standard je namenjen za uporabo skupaj s standardi EN 1993-1-1, EN 1993-1-3, EN 1993-1-4, EN 1993-1-9 in ustreznimi deli o uporabi v standardu EN 1993, ki zajemajo: del 3.1 za stolpe in jamborje; del 3.2 za dimnike; del 4.1 za silose; del 4.2 za rezervoarje; del 4.3 za cevovode. Ta standard določa karakteristične in konstrukcijske vrednosti odpornosti konstrukcije. Ta standard obravnava zahteve glede projektiranja v primerjavi s končnimi mejnimi stanji: mejno stanje plastike; ciklična plastičnost; uklon; utrujanje. Celotno ravnotežje konstrukcije (drsenje, dvigovanje, prevrnitev) ni vključeno v ta standard, ampak je obravnavano v standardu EN 1993-1-1. Posebne zahteve za posebne načine uporabe so obravnavane v ustreznih delih o uporabi v standardu EN 1993. Določbe tega standarda se uporabljajo za aksisimetrične lupine in povezane krožne ali obročaste plošče ter za obroče za nosilce in jeklene gredi, kjer te tvorijo sestavni del celotne strukture. Zajeti so splošni postopki za računalniške izračune vseh oblik lupin. Podrobni izrazi za ročne izračune neojačenih valjev in stožcev so podani v dodatkih. Valjasti in stožčasti paneli niso izrecno zajeti v tem standardu. Kljub temu je določbe mogoče uporabiti, če so upoštevani ustrezni mejni pogoji. Ta standard se uporablja za jeklene lupinaste konstrukcije. Če standard za lupinaste konstrukcije iz drugih kovin ni na voljo, se lahko uporabijo določbe tega standarda, če se upoštevajo ustrezne lastnosti materiala. Določbe tega standarda so namenjene za uporabo v temperaturnem območju, ki je opredeljeno v ustreznih delih o uporabi v standardu EN 1993. Najvišja temperatura je omejena, tako da se vpliv lezenja lahko zanemari, če visokotemperaturni učinki lezenja niso zajeti v ustreznem delu standarda. Določbe tega standarda se uporabljajo za konstrukcije, ki izpolnjujejo določbe glede lomov, ki so navedene v standardu EN 1993-1-10. Določbe tega standarda se uporabljajo za strukturno zasnovo v okviru ukrepov, ki jih je mogoče obravnavati kot navidezno statične. Ta standard predvideva, da je obremenitev z vetrom in pretok razsutih snovi na splošno mogoče obravnavati kot navidezno statična dejanja. Dinamične učinke je treba upoštevati v skladu z ustreznim delom standarda EN 1993, vključno s posledicami za utrujanje. Kljub temu so posledične obremenitve, ki izhajajo iz dinamičnega vedenja, v tem delu obravnavane kot navidezno statične. Določbe tega standarda se uporabljajo za konstrukcije, ki so izvedene v skladu s standardom EN 1090-2. Ta standard ne obravnava puščanja. Ta standard je namenjen za uporabo pri konstrukcijah v okviru naslednjih omejitev: temperature projektiranih kovin v razponu od –50 °C do 300 °C; razmerja polmera in debeline v razponu od 20 do 5000.
General Information
Relations
Standards Content (Sample)
SLOVENSKI STANDARD
SIST EN 1993-1-6:2007
01-julij-2007
1DGRPHãþD
SIST ENV 1993-1-6:2001
Evrokod 3: Projektiranje jeklenih konstrukcij - 1-6.del: Trdnost in stabilnost
lupinastih konstrukcij
Eurocode 3 - Design of steel structures - Part 1-6: Strength and Stability of Shell
Structures
Eurocode 3 - Bemessung und Konstruktion von Stahlbauten - Teil 1-6: Festigkeit und
Stabilität von Schalen
Eurocode 3 - Calcul des structures en acier - Partie 1-6: Résistance et stabilité des
structures en coque
Ta slovenski standard je istoveten z: EN 1993-1-6:2007
ICS:
91.010.30 7HKQLþQLYLGLNL Technical aspects
91.080.10 Kovinske konstrukcije Metal structures
SIST EN 1993-1-6:2007 en;de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
EUROPEAN STANDARD
EN 1993-1-6
NORME EUROPÉENNE
EUROPÄISCHE NORM
February 2007
ICS 91.010.30; 91.080.10 Supersedes ENV 1993-1-6:1999
English Version
Eurocode 3 - Design of steel structures - Part 1-6: Strength and
Stability of Shell Structures
Eurocode 3 - Calcul des structures en acier - Partie 1-6: Eurocode 3 - Bemessung und Konstruktion von
Résistance et stabilité des structures en coque Stahlbauten - Teil 1-6: Festigkeit und Stabilität von Schalen
This European Standard was approved by CEN on 12 June 2006.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European
Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national
standards may be obtained on application to the CEN Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation
under the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as the
official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland,
France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal,
Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre: rue de Stassart, 36 B-1050 Brussels
© 2007 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 1993-1-6:2007: E
worldwide for CEN national Members.
---------------------- Page: 2 ----------------------

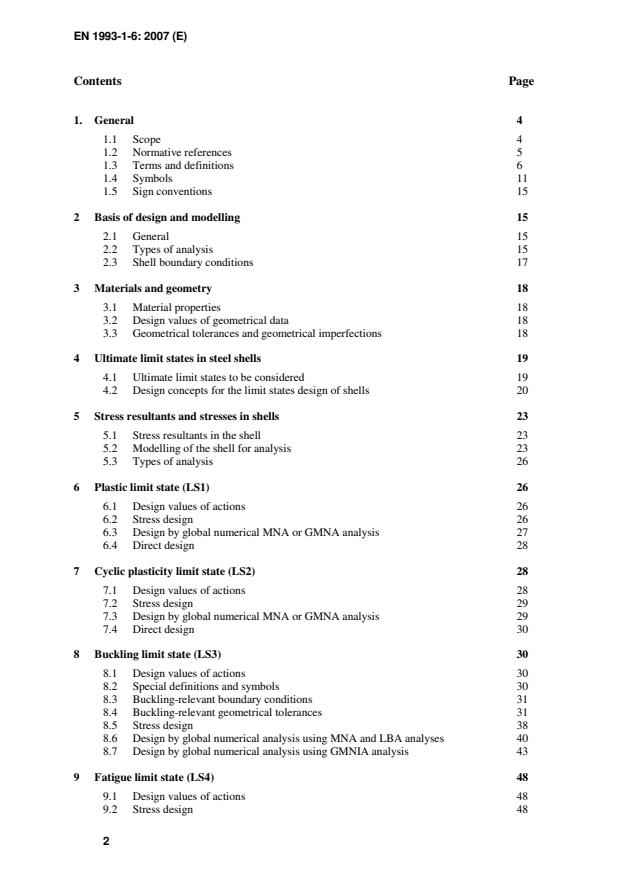

EN 1993-1-6: 2007 (E)
Contents Page
1. General 4
1.1 Scope 4
1.2 Normative references 5
1.3 Terms and definitions 6
1.4 Symbols 11
1.5 Sign conventions 15
2 Basis of design and modelling 15
2.1 General 15
2.2 Types of analysis 15
2.3 Shell boundary conditions 17
3 Materials and geometry 18
3.1 Material properties 18
3.2 Design values of geometrical data 18
3.3 Geometrical tolerances and geometrical imperfections 18
4 Ultimate limit states in steel shells 19
4.1 Ultimate limit states to be considered 19
4.2 Design concepts for the limit states design of shells 20
5 Stress resultants and stresses in shells 23
5.1 Stress resultants in the shell 23
5.2 Modelling of the shell for analysis 23
5.3 Types of analysis 26
6 Plastic limit state (LS1) 26
6.1 Design values of actions 26
6.2 Stress design 26
6.3 Design by global numerical MNA or GMNA analysis 27
6.4 Direct design 28
7 Cyclic plasticity limit state (LS2) 28
7.1 Design values of actions 28
7.2 Stress design 29
7.3 Design by global numerical MNA or GMNA analysis 29
7.4 Direct design 30
8 Buckling limit state (LS3) 30
8.1 Design values of actions 30
8.2 Special definitions and symbols 30
8.3 Buckling-relevant boundary conditions 31
8.4 Buckling-relevant geometrical tolerances 31
8.5 Stress design 38
8.6 Design by global numerical analysis using MNA and LBA analyses 40
8.7 Design by global numerical analysis using GMNIA analysis 43
9 Fatigue limit state (LS4) 48
9.1 Design values of actions 48
9.2 Stress design 48
2
---------------------- Page: 3 ----------------------
EN 1993-1-6: 2007 (E)
9.3 Design by global numerical LA or GNA analysis 49
ANNEX A (normative) 50
Membrane theory stresses in shells 50
A.1 General 50
A.2 Unstiffened cylindrical shells 51
A.3 Unstiffened conical shells 52
A.4 Unstiffened spherical shells 53
ANNEX B (normative) 54
Additional expressions for plastic collapse resistances 54
B.1 General 54
B.2 Unstiffened cylindrical shells 55
B.3 Ring stiffened cylindrical shells 57
B.4 Junctions between shells 59
B.5 Circular plates with axisymmetric boundary conditions 62
ANNEX C (normative) 63
Expressions for linear elastic membrane and bending stresses 63
C.1 General 63
C.2 Clamped base unstiffened
...
