Luminaires - Part 2-23: Particular requirements - Extra low voltage lighting systems for filament lamps

Specifies requirements for extra low voltage systems for filament lamps intended for ordinary use on supply voltages not exceeding 1 000 V. The luminaires, being connected in parallel, are supplied via freely suspended continuous supporting conductors or profiles. The current in the output circuit of the system is limited to 25 A. This consolidated version consists of the first edition (1996) and its amendment 1 (2000). Therefore, no need to order amendment in addition to this publication.

Luminaires - Partie 2-23: Règles particulières - Systèmes d'éclairage à très basse tension pour lampes à filament

Specifies requirements for extra low voltage systems for filament lamps intended for ordinary use on supply voltages not exceeding 1 000 V. The luminaires, being connected in parallel, are supplied via freely suspended continuous supporting conductors or profiles. The current in the output circuit of the system is limited to 25 A.  Cette version consolidée comprend la première édition (1996) et son amendement 1 (2000). Il n'est donc pas nécessaire de commander l'amendement avec cette publication.

General Information

Status
Published
Publication Date
08-Aug-2001
Technical Committee
Current Stage
DELPUB - Deleted Publication
Completion Date
20-Jul-2020
Ref Project

Buy Standard

Standard
IEC 60598-2-23:1996+AMD1:2000 CSV - Luminaires - Part 2-23: Particular requirements - Extra low voltage lighting systems for filament lamps
English and French language
19 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

IEC 60598-2-23
Edition 1.1 2001-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Luminaires –
Part 2-23: Particular requirements – Extra low voltage lighting systems for
filament lamps
Luminaires –
Partie 2-23: Règles particulières – Systèmes d'éclairage à très basse tension
pour lampes à filament
IEC 60598-2-23:1996+A1:2000
---------------------- Page: 1 ----------------------

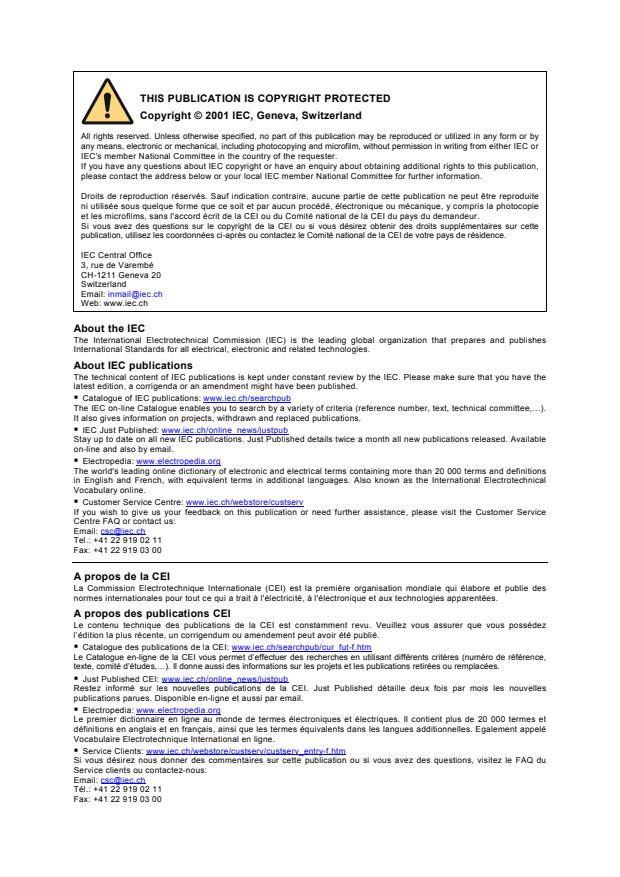

THIS PUBLICATION IS COPYRIGHT PROTECTED
Copyright © 2001 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by

any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or

IEC's member National Committee in the country of the requester.

If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,

please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite

ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie

et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette

publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC

The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes

International Standards for all electrical, electronic and related technologies.
About IEC publications

The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the

latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub

The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).

It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub

Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available

on-line and also by email.
ƒ Electropedia: www.electropedia.org

The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions

in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical

Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv

If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service

Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI

La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des

normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI

Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez

l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm

Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,

texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.

ƒ Just Published CEI: www.iec.ch/online_news/justpub

Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles

publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org

Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et

définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé

Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm

Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du

Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
---------------------- Page: 2 ----------------------
IEC 60598-2-23
Edition 1.1 2001-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Luminaires –
Part 2-23: Particular requirements – Extra low voltage lighting systems for
filament lamps
Luminaires –
Partie 2-23: Règles particulières – Systèmes d'éclairage à très basse tension
pour lampes à filament
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CODE PRIX
ICS 29.140.40 ISBN 2-8318-5871-2
---------------------- Page: 3 ----------------------

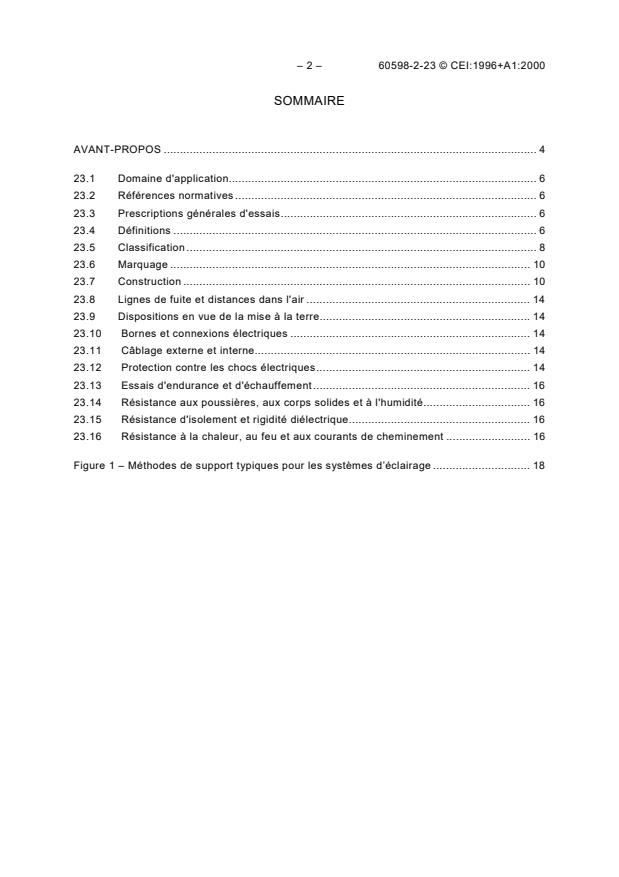

– 2 –60598-2-23 © CE I: 199 6+A1:2000
SOMMA IRE

AVANT-PRO POS...................................................................................................................4

23.1Domaine d'applic ation...............................................................................................6

23.2Référenc es normatives.............................................................................................6

23.3Pr escriptions générales d' essais ...............................................................................6

23.4Définitions................................................................................................................6

23.5Cl assification............................................................................................................8

23.6Marquage............................................................................................................... 10

23.7Co ns tr uc tion........................................................................................................... 10

23.8Lignes de fuite e t distances dans l'air..................................................................... 14

23.9Dispos itions en vue de la mise à la terre.................................................................14

23.10 Bornes et connexions élec tr iques.......................................................................... 14

23.11 Câblage externe e t interne..................................................................................... 14

23.12 Protection contre les chocs élec triques .................................................................. 14

23.13 Essais d'endurance e t d'écha uffement ................................................................... 16

23.14 Résistance aux poussières, aux corps solides e t à l'humidité .................................16

23.15 Résistance d' isolem ent e t rigidité diélec trique........................................................ 16

23.16 R ésistance à la chaleur , au feu et aux c ourants de chem in em ent.......................... 16

Fi gure 1 – Méthodes de support typiques pour les systèm es d’éclair age.............................. 18

---------------------- Page: 4 ----------------------
60598-2-23 © IE C: 199 6+ A1:2000– 3 –
CONT ENTS

FOREWORD ....................................................................................................................... ...5

23.1Sc ope...................................................................................................................... ...7

23.2Normative referenc es ..................................................................................................7

23.3General tes t requirem en ts ...........................................................................................7

23.4Definitions................................................................................................................ ...7

23.5Cl assification............................................................................................................. .9

23.6Marking.................................................................................................................... .11

23.7Co ns tr uc tion............................................................................................................. 11

23.8Creepage distances and clearanc es .......................................................................... 15

23.9Provisions for earthing.............................................................................................. 15

23.10Termina ls and el ec tr ical connections........................................................................ 15

23.11External an d internal wiring....................................................................................... 15

23.12Protection against elec tr ic shock............................................................................... 15

23.13End ur ance tests and th ermal tests ............................................................................ 17

23.14Res is ta nc e to dust, solid objects and moisture.......................................................... 17

23.15Insulation resistance a nd electric strength................................................................ 17

23.16Res is ta nc e to heat, fire an d tr acking......................................................................... 17

Fi gure 1 – Typical supporting methods for lighting systems.................................................. 19

---------------------- Page: 5 ----------------------
– 4 – 60598-2-23 © CEI:1996+A1:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
LUMINAIRES –
Partie 2-23: Règles particulières –
Systèmes d'éclairage à très basse tension pour lampes à filament
AVANT-PROPOS

1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation

composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a

pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les

domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes

internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national

intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement

avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les

deux organisations.

2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure

du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés

sont représentés dans chaque comité d’études.

3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés

comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les

Comités nationaux.

4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de

façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes

nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale

correspondante doit être indiquée en termes clairs dans cette dernière.

5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité

n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.

6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour

responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence

La Norme internationale CEI 60598-2-23 a été établie par le sous-comité 34D: Luminaires,

du comité d'études 34 de la CEI: Lampes et équipements associés.

La présente version consolidée de la CEI 60598-2-23 comprend la première édition (1996)

[documents 34D/383/FDIS et 34D/418/RVD], et son amendement 1 (2000) [documents
34D/548/FDIS et 34D/554/RVD].

Le contenu technique de cette version consolidée est donc identique à celui de l'édition de

base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.

Elle porte le numéro d'édition 1.1.

Une ligne verticale dans la marge indique où la publication de base a été modifiée par

l'amendement 1.

La présente publication doit être lue conjointement avec la CEI 60598-1: Luminaires − Partie 1:

Prescriptions générales et essais.

Le comité a décidé que le contenu de la publication de base et de son amendement ne sera

pas modifié avant 2003-12. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
---------------------- Page: 6 ----------------------
60598-2-23 © IEC:1996+A1:2000 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LUMINAIRES –
Part 2-23: Particular requirements –
Extra low voltage lighting systems for filament lamps
FOREWORD

1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising

all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote

international co-operation on all questions concerning standardization in the electrical and electronic fields. To

this end and in addition to other activities, the IEC publishes International Standards. Their preparation is

entrusted to technical committees; any IEC National Committee interested in the subject dealt with may

participate in this preparatory work. International, governmental and non-governmental organizations liaising

with the IEC also participate in this preparation. The IEC collaborates closely with the International

Organization for Standardization (ISO) in accordance with conditions determined by agreement between the

two organizations.

2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an

international consensus of opinion on the relevant subjects since each technical committee has representation

from all interested National Committees.

3) The documents produced have the form of recommendations for international use and are published in the form

of standards, technical specifications, technical reports or guides and they are accepted by the National

Committees in that sense.

4) In order to promote international unification, IEC National Committees undertake to apply IEC International

Standards transparently to the maximum extent possible in their national and regional standards. Any

divergence between the IEC Standard and the corresponding national or regional standard shall be clearly

indicated in the latter.

5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any

equipment declared to be in conformity with one of its standards.

6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject

of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 60598-2-23 has been prepared by subcommittee 34D: Luminaires,

of IEC technical committee 34: Lamps and related equipment.

This consolidated version of IEC 60598-2-23 consists of the first edition (1996) [documents

34D/383/FDIS and 34D/418/RVD], and its amendment 1 (2000) [documents 34D/548/FDIS

and 34D/554/RVD].

The technical content is therefore identical to the base edition and its amendment and has

been prepared for user convenience.
It bears the edition number 1.1.

A vertical line in the margin shows where the base publication has been modified by

amendment 1.

This publication shall be read in conjunction with IEC 60598-1: Luminaires − Part 1: General

requirements and tests.

The committee has decided that the contents of the base publication and its amendment will

remain unchanged until 2003-12. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
---------------------- Page: 7 ----------------------
– 6 –60598-2-23 © CEI:1996+A1:2000
LUMINAIRES –
Partie 2-23: Règles particulières –
Systèmes d'éclairage à très basse tension pour lampes à filament
23.1 Domaine d'application

La présente section de la CEI 60598-2 spécifie les prescriptions pour les systèmes d'éclairage à

très basse tension pour les lampes à filament, prévues pour utilisation ordinaire en intérieur,

avec des tensions d'alimentation ne dépassant pas 1 000 V. Les luminaires, connectés en

parallèle, sont alimentés par l'intermédiaire de conducteurs ou profils supports continus,

librement suspendus. Le courant, dans le secondaire du circuit du système, est limité à 25 A.

23.2 Références normatives

Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence

qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60598-2.

Pour les références datées, les amendements ultérieurs ou les révisions de ces publications

ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente

partie de la CEI 60598-2 sont invitées à rechercher la possibilité d'appliquer les éditions les

plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la

dernière édition du document normatif en référence s’applique. Les membres de la CEI et de

l'ISO possèdent le registre des Normes internationales en vigueur.

CEI 60083:1975, Prises de courant pour usage domestique et usage général similaire.

Normes
CEI 60598-1:1992, Luminaires − Partie 1: Prescriptions générales et essais

CEI 60742:1983, Transformateurs de séparation des circuits et transformateurs de sécurité −

Règles

CEI 60920:1990, Ballasts pour lampes tubulaires à fluorescence. Prescriptions générales et

prescriptions de sécurité
CEI 61032:1990, Calibres d'essai pour vérifier la protection par les enveloppes

CEI 61046:1993, Convertisseurs abaisseurs électroniques alimentés en courant continu ou

alternatif pour lampes à incandescence − Prescriptions générales et de sécurité
23.3 Prescriptions générales d'essais

Les dispositions de la section 0 de la CEI 60598-1 s'appliquent. Les essais décrits dans

chaque section appropriée de la Partie 1 doivent être effectués dans l'ordre indiqué dans la

présente section de la Partie 2.

Les essais de type doivent être effectués sur le système complet d'éclairage à très basse

tension tel qu'il est délivré par le fabricant.
23.4 Définitions

Pour les besoins de la présente section, les définitions de la section un de la CEI 60598-1

s'appliquent, ainsi que les définitions suivantes (voir figure 1).
23.4.1
système d'éclairage à très basse tension

système d'éclairage sous forme de pièces détachées pour lampes à filament, constitué d’un

transformateur/convertisseur, de conducteurs supports et de luminaires ainsi que de tous les

dispositifs de fixation nécessaires et des connecteurs électriques/mécaniques
---------------------- Page: 8 ----------------------
60598-2-23 © IE C: 199 6+ A1:2000– 7 –
LUMINAIRES –
Part 2-23: Partic ular re quire ments –
Extra low voltage l ighting systems for filame nt lamps
23.1Scope

This section of IEC 60598-2 specifies requirements for extra low voltage lighting systems for

filament lamps intended for ordinary interior use on supply voltages not exceeding 1 000 V.

The luminaires, being connected in parallel, are supplied via freely suspended continuous

supporting conductors or profiles. The current in the output circuit of the system is limited

to 2 5 A.
23.2Normative referen ces

The following normative documents contain provisions which, through reference in this text,

constitute provisions of this part of IEC 60598-2. For dated references, subsequent

amendments to, or revisions of, any of these publications do not apply. However, parties to

agreements based on this part of IEC 60598-2 are encouraged to investigate the poss ibility of

applying the most recent editions of the normative documents indicated below. For undated

references, the latest edition of the normative document referred to applies. Members of IEC

and ISO main tain registers of curren tly valid International Sta ndards.

IEC 6008 3: 197 5, Plug s a nd so cket-outlets for domesti c a nd similar g eneral use. St andards

IEC 60598-1: 199 2, Lu minaires – Part 1: General requirement s a nd te sts

IEC 6074 2: 198 3, Isolat ing transformers an d safety isolatin g tr an sformers – R equir ements

IEC 6092 0: 199 0, Ballasts for tubu lar fluorescent la mps. General and safety r equirements

IEC 6103 2: 199 0, Test pr ob es t o v erify protection by enclos ur es

IEC 6104 6: 199 3, D.C. or a.c. supplied electronic step-down convertors for filament lamps −

General an d safety r equireme nts
23.3General t est requirements

The provisions of section 0 of IEC 60598-1 apply. The tests described in each appropriate

se ctio n of Part 1 s hal l be carried ou t in th e order listed in this sectio n of Part 2.

Type tests shall be carr ied out on the complete extra low voltage lighting system as provided

by t he man ufacturer.
23.4Definitions

For the purpose of this section, the definitions of section 1 of IEC 60598-1 apply, together

with t he fo llo wing d efi niti ons (see fi gure 1).
23.4 .1
extra low volt ag e lighting s ystem

lighting system in kit form f or filam ent lam ps cons isting of a tr ansformer /convertor, s upporting

conductors and luminaires, as well as all the necessary fixing devices and the electrical/

mec han ical conn ec tors
---------------------- Page: 9 ----------------------
– 8 –60598-2-23 © CEI:1996+A1:2000
23.4.2
conducteur support

câble tendeur conducteur ou profil tendu librement, ou monté entre les points de fixation

principaux, servant à alimenter les luminaires, et supportant le poids des luminaires du

système d'éclairage à très basse tension
23.4.3
support principal

dispositif assurant une connexion mécanique suffisante des conducteurs supports avec les

parties appropriées du bâtiment dans lequel le système d'éclairage à très basse tension doit

être utilisé. Des supports auxiliaires peuvent être nécessaires entre les supports principaux

23.4.4
support auxiliaire

dispositif le long du conducteur support, pour maintenir celui-ci dans la position prévue

23.4.5
écarteur

dispositif maintenant les conducteurs supports à la distance de séparation prévue

23.4.6
connecteur pour conducteur support

composant connectant électriquement le ou les conducteurs supports au transformateur/

convertisseur
23.4.7
connecteur de luminaire

composant connectant électriquement et mécaniquement le luminaire au conducteur support

23.4.8

eennrroouulleemmeenntt pprriimmaaiirree ((dduu ttrraannssffoorrmmaatteeuurr)): E: nroulement qui est connecté au réseau d'ali-

mentation
23.4.9
primaire du convertisseur
sortie du convertisseur connectée à l'alimentation
23.4.10
enroulement secondaire (du transformateur)

le ou les enroulements auxquels sont connectés les connecteurs du conducteur support

23.4.11
secondaire du convertisseur

la ou les sorties auxquelles sont connectés les connecteurs du conducteur support

23.5 Classification

Les systèmes d'éclairage très basse tension doivent être classés selon les dispositions de la

section 2 de la CEI 60598-1 conjointement avec les prescriptions de 23.5.1.

23.5.1 Les luminaires utilisés avec les systèmes d'éclairage très basse tension doivent être

de classe III.
---------------------- Page: 10 ----------------------
60598-2-23 © IE C: 199 6+ A1:2000– 9 –
23.4 .2
supp orting c ond uctor

conductive span wire or profile freely spanned or mounted between the main points of

su pport, servin g to supply the lumina ires, an d carrying the mass of the luminaires of the extra

low volt age li ght ing system
23.4 .3
main supp ort

device ensuring a sufficient mechanical connection of the supporting conductor(s) with the

appropriate parts of the building in which the extra low voltage lighting system is to be us ed.

Au xiliary supports may be necessary be tw een t he main suppo rts
23.4 .4
auxiliary s upport
device along th e supporting condu ctor to hold it in its in te nde d posit ion
23.4 .5
sp acer

device m ai nta inin g the supporting condu ctors at the int end ed s eparati on distance

23.4 .6
connector for s upp orting c ond uctor

component for connecting electrically the supporting conductor(s) to the transformer/

co nvertor
23.4 .7
lumin aire connector

component for connecting electrically and mechanically the luminaire to the supporting

co ndu ctor
23.4 .8
input windi ng ( of t he transfor mer)
windi ng which is conne ct ed to the mains supply
23.4 .9
input of the converter
terminatio n of th e converter conn ec te d t o th e supp ly
23.4 .10
output windin g ( of the transformer)

windi ng(s) to which th e conne ctor(s) for the supporting conductor is(are) connected

23.4 .11
output of the c onverter

termin ation(s) to which th e conne ctor(s) for supporting conductor is(are) connected

23.5Classification

Extra low voltage lighting systems shall be classified in accordance with the provisions of

section 2 of IEC 60598-1, toge th er wi th the requ ir ements of 23.5.1.

23.5 .1 Luminaires in extra low voltag e ligh ting systems shal l be class II I.

---------------------- Page: 11 ----------------------
– 10 –60598-2-23 © CEI:1996+A1:2000
23.6 Marquage

Les dispositions de la section 3 de la CEI 60598-1 s'appliquent conjointement avec les

prescriptions de 23.6.1.

23.6.1 Les systèmes d'éclairage très basse tension doivent être accompagnés des instruc-

tions d'installation, comprenant une liste complète des éléments faisant partie du système. La

quantité et le type de chaque élément doivent figurer clairement.

Les instructions d'installation doivent établir clairement et de manière non ambiguë:

a) comment le système d'éclairage très basse tension doit être monté, et en particulier la

distance maximale autorisée entre les supports principaux et l'espacement des supports

auxiliaires;

b) si, en raison, par exemple, des caractéristiques du transformateur/convertisseur, des

exigences spéciales doivent être observées pour les composants du réseau d'alimentation

existant, auquel le système d'éclairage très basse tension doit être raccordé, par exemple

socles de prise de courant, interrupteurs, gradateurs, etc.;

c) que les conducteurs supports de différents systèmes d ’é clairage très basse tension

doivent être montés de telle sorte qu’ils ne puissent pas entrer en contact entre eux,

lorsque cela est possible;

d) que les systèmes d'éclairage très basse tension ne doivent pas être agrandis au-delà du

nombre de luminaires fournis dans le lot complet, et que seuls les éléments recommandés

par le fabricant doivent être utilisés;

e) qu'aucun accessoire additionnel ne doit être employé, par exemple pour des raisons

décoratives;

f) avertissement: afin d'éviter les risques de surchauffe et d'incendie ne pas relier les

conducteurs;

g) la position et les écartements pour les connexions des luminaires (s'il y a lieu).

23.7 Construction

Les dispositions de la section 4 de la CEI 60598-1 s'appliquent conjointement avec les

prescriptions de 23.7.1 à 23.7.10.

23.7.1 L’ensemble complet du système d ’é clairage très basse tension, tel qu’il est délivré

par le fabricant, doit être complet, y compris le transformateur/convertisseur. Le secondaire

du système d ’é clairage très basse tension doit satisfaire aux prescriptions de la TBTS.

La conformité est vérifiée par montage en utilisation normale, inspection et réalisation des

mesures et essais requis par cette partie de la CEI 60598.

23.7.2 Les transformateurs fournis avec les systèmes d'éclairage très basse tension de

sécurité doivent être du type sécurité, satisfaisant aux prescriptions de la CEI 60742 et ayant

une tension nominale au secondaire ne dépassant pas 24 V.

23.7.3 Les convertisseurs fournis avec les systèmes d'éclairage très basse tension de

sécurité doivent être du type sécurité, satisfaisant aux prescriptions de la CEI 61046 et ayant

une tension nominale au secondaire ne dépassant pas 24 V.

23.7.4 Les conducteurs supports doivent être continus et doivent être capables de

supporter cinq fois le poids des luminaires (lampes comprises) prévus pour être connectés à

ces supports.
---------------------- Page: 12 ----------------------
60598-2-23 © IE C: 199 6+ A1:2000– 11 –
23.6Marki ng

The provisions of section 3 of IE C 60598-1 a pply, together with the req uirements of 23. 6. 1.

23.6 .1 The extra low voltage lighting system shall be accompanied by installation instruc-

tions, including a complete list of all parts belonging to the system. The number and type of

each part shall be clearly show n.
The in stal lati on in structio ns shal l clearly and unambigu ously state:

a) how the extra low voltage lighting system is to be mounted, and in particular, the

maximum permitted distance between the main supports and the spacing of auxiliary

su pports;
b) whether, due to the characteristics, for
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
