Amendment 1 - Composite string insulator units for overhead lines with a nominal voltage greater than 1 000 V - Part 2: Dimensional and electrical characteristics

Amendement 1 - Isolateurs composites destinés aux lignes aériennes de tension nominale supérieure à 1 000 V - Partie 2: Caractéristiques dimensionnelles et électriques

General Information

Status
Published
Publication Date
09-Jan-2002
Technical Committee
Drafting Committee
Current Stage
PPUB - Publication issued
Start Date
28-Feb-2002
Completion Date
10-Jan-2002
Ref Project

Relations

Buy Standard

Standard
IEC 61466-2:1998/AMD1:2002 - Amendment 1 - Composite string insulator units for overhead lines with a nominal voltage greater than 1 000 V - Part 2: Dimensional and electrical characteristics
English and French language
5 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


NORME CEI
INTERNATIONALE IEC
61466-2
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2002-01
Amendement 1
Isolateurs composites destinés aux lignes
aériennes de tension nominale supérieure à
1 000 V –
Partie 2:
Caractéristiques dimensionnelles et électriques
Amendment 1
Composite string insulator units for overhead lines
with a nominal voltage greater than 1 000 V –
Part 2:
Dimensional and electrical characteristics
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
C
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

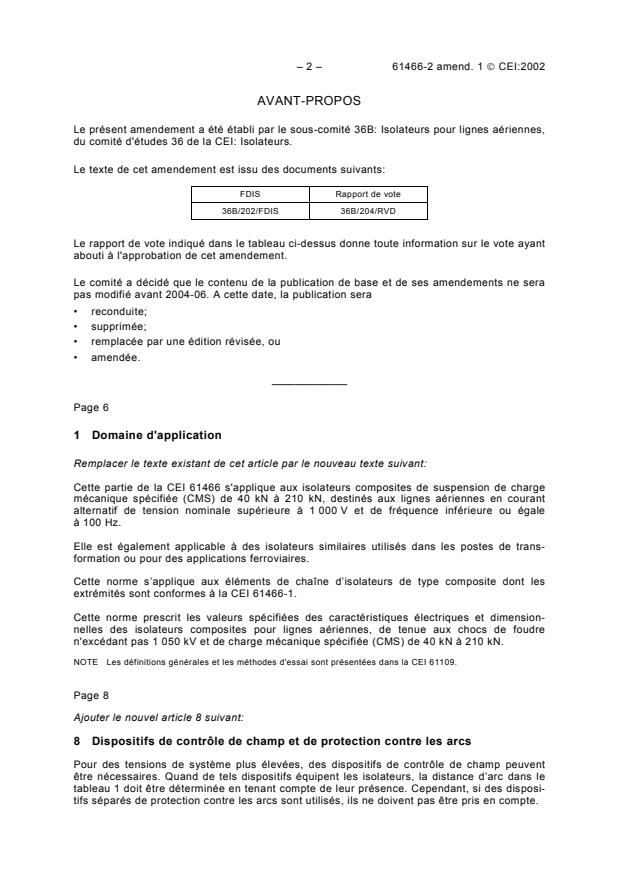

– 2 – 61466-2 amend. 1  CEI:2002
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 36B: Isolateurs pour lignes aériennes,
du comité d'études 36 de la CEI: Isolateurs.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
36B/202/FDIS 36B/204/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2004-06. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 6
1 Domaine d'application
Remplacer le texte existant de cet article par le nouveau texte suivant:
Cette partie de la CEI 61466 s'applique aux isolateurs composites de suspension de charge
mécanique spécifiée (CMS) de 40 kN à 210 kN, destinés aux lignes aériennes en courant
alternatif de tension nominale supérieure à 1 000 V et de fréquence inférieure ou égale
à 100 Hz.
Elle est également applicable à des isolateurs similaires utilisés dans les postes de trans-
formation ou pour des applications ferroviaires.
Cette norme s’applique aux éléments de chaîne d’isolateurs de type composite dont les
extrémités sont conformes à la CEI 61466-1.
Cette norme prescrit les valeurs spécifiées des caractéristiques électriques et dimension-
nelles des isolateurs composites pour lignes aériennes, de tenue aux chocs de foudre
n'excédant pas 1 050 kV et de charge mécanique spécifiée (CMS) de 40 kN à 210 kN.
NOTE Les définitions générales et les méthodes d'essai sont présentées dans la CEI 61109.
Page 8
Ajouter le nouvel article 8 suivant:
8 Dispositifs de contrôle de champ et de protection contre les arcs
Pour des tensions de système plus élevées, des dispositifs de contrôle de champ peuvent
être nécessaires. Quand de tels dispositifs équipent les isolateurs, la distance d’arc dans le
tableau 1 doit être déterminée en tenant compte de leur présence. Cependant, si des disposi-
tifs séparés de protection contre les arcs sont utilisés, ils ne doivent pas être pris en compte.

61466-2 Amend. 1  IEC:2002 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 36B: Insulators for overhead lines, of
IEC technical committee 36: Insulators.
The text of this amendment is based on the following documents:
FDIS Report on voting
36B/202/FDIS 36B/204/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2004-06. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
Page 7
1 Scope
Replace the existing clause 1 by the following:
This part of IEC 61466 is applicable to composite string insulator units with a specified
mechanical load (SML) of 40 kN to 210 kN for a.c. overhead lines with a nominal voltage
greater than 1 000 V and a frequency not greater than 100 Hz.
It also applies to insulators of similar design used in substations or for railway applications.
This standard applies to string insulator units of composite type with fittings in accordance
with IEC 61466-1.
This standard prescribes specified values for electrical and dimensional characteristics for
composite insulators for overhead lines with a highest standard lightning impulse level of
1 050 kV and a specified mechanical load (SML) of 40 kN to 210 kN.
NOTE General definitions and methods of testing are given in IEC 61109.
Page 9
Add the following new clause 8:
8 Field control and arc protection devices
For higher system voltages, field control devices may be necessary. When such devices are
fitted on the insulators, the arcing distance in table 1 shall be determined considering their
presence. However, if separate arc protection devices are used, they shall not be taken into
account.

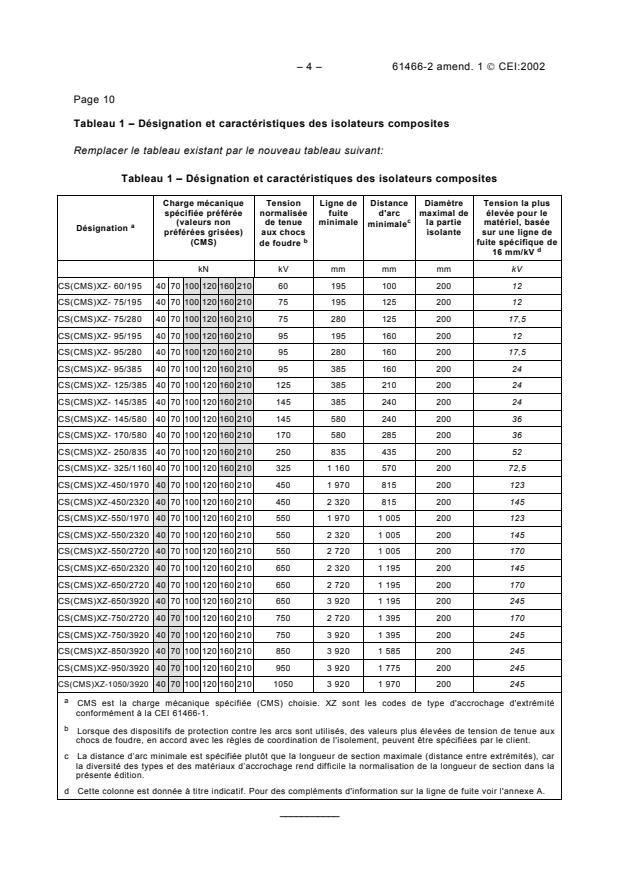

– 4 – 61466-2 amend. 1  CEI:2002
Page 10
Tableau 1 – Désignation et caractéristiques des isolateurs composites
Remplacer le tableau existant par le nouveau tableau suivant:
Tableau 1 – Désignation et caractéristiques des isolateurs composites
Charge mécanique Tension Ligne de Distance Diamètre Tension la plus
spécifiée préférée normalisée fuite d'arc maximal de élevée pour le
c
(valeurs non de tenue minimale la partie matériel, basée
minimale
a
Désignation
préfér
...
