IEC 61000-4-5:1995

Electromagnetic compatibility (EMC) - Part 4: Testing and measurement techniques - Section 5: Surge immunity test

Relates to the immunity requirements, test methods, and range of recommended test levels for equipment to unidirectional surges caused by overvoltages from switching and lightning transients. Several test levels are defined which relate to different environment and installation conditions. These requirements are developed for and are applicable to electrical and electronic equipment. Establishes a common reference for evaluating the performance of equipment when subjected to high-energy disturbances on the power and inter-connection lines.

Compatibilité électromagnétique (CEM) - Partie 4: Techniques d'essai et de mesure - Section 5: Essai d'immunité aux ondes de choc

Se rapporte aux prescriptions d'immunité pour les matériels, aux méthodes d'essai et à la gamme des niveaux d'essai recommandés, vis-à-vis des ondes de choc unidirectionnelles provoquées par des surtensions dues aux transitoires de foudre et de manoeuvre. Définit plusieurs niveaux d'essai se rapportant à différentes conditions d'environnement et d'installation. Ces prescriptions sont développées pour les matériels électrique et électronique et leurs sont applicables. Etablit une référence commune d'évaluation des performances des matériels lorsque leurs lignes d'alimentation et d'interconnexion sont soumises à des perturbations de grande énergie.

General Information

• Status: Published
• Publication Date: 25-Apr-2001
• ICS: 33.100.20 - Immunity
• Technical Committee: SC 77B - High frequency phenomena
• Current Stage: DELPUB - Deleted Publication
• Start Date: 29-Nov-2005
• Completion Date: 26-Oct-2025

Relations

• Amended By: IEC 61000-4-5:1995/AMD1:2000 - Amendment 1 - Electromagnetic compatibility (EMC) - Part 4: Testing and measurement techniques - Section 5: Surge immunity test
• Effective Date: 05-Sep-2023
• Revised: IEC 61000-4-5:2005 - Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
• Effective Date: 05-Sep-2023

Overview

IEC 61000-4-5:1995 (+A1:2000) defines the internationally recognized surge immunity test used in Electromagnetic Compatibility (EMC) testing. It specifies immunity requirements, test methods and a range of recommended test levels for electrical and electronic equipment exposed to unidirectional surges from switching and lightning transients. The standard establishes a common reference to evaluate equipment performance under high-energy disturbances on power and interconnection lines.

Key Topics

• Scope and objectives: Defines test purpose (evaluate EUT behaviour under surge threats) and limits - not intended for direct lightning strikes or insulation-withstand qualification.
• Surge sources: Covers both switching transients (e.g., capacitor switching, system faults) and lightning-induced transients (direct/indirect coupling and earth-return currents).
• Waveforms and generators:
  • Combination wave (1.2/50 µs open-circuit voltage / 8/20 µs short-circuit current) generator.
  • 10/700 µs generator (per CCITT) for certain outdoor or long-duration surge simulations.
• Test levels: Several defined severity levels tied to environment and installation conditions; Annex A supports selection guidance.
• Test instrumentation and set-up: Requirements for generators, coupling/decoupling networks (CDNs), test fixtures and lab reference conditions.
• Test procedure & evaluation: Application methods for power lines, unshielded/symmetrical interconnection lines, shielded lines, exposure sequence, and criteria for assessing EUT performance.
• Documentation: Test reporting requirements and informative annexes (explanatory notes, bibliography).

Applications

• Design verification and robustness testing of consumer, industrial, telecommunication and power-electronics equipment against surge threats.
• Pre-compliance and certification testing in EMC laboratories.
• Defining surge protection and mitigation strategies (coordination of primary/secondary protectors, grounding/shielding practices).
• Comparative evaluation of equipment performance across installation environments (indoor/outdoor, separate/common earth systems).

Who should use this standard

• EMC engineers and test laboratory personnel
• Product compliance managers and manufacturers of electronic equipment
• System integrators, telecommunications and power distribution designers
• Product committees choosing appropriate immunity levels for specific equipment types

Related standards

• IEC 61000 series (EMC framework)
• IEC 60060-1 (high-voltage test techniques)
• IEC 60469-1 (pulse techniques and definitions)
• CCITT recommendations (10/700 µs reference)

Keywords: IEC 61000-4-5, surge immunity test, EMC, surge protection, 1.2/50 µs, 8/20 µs, 10/700 µs, coupling/decoupling network, combination wave, test levels, EUT.

Standards Content (Sample)

INTERNATIONAL IEC
STANDARD
61000-4-5
Edition 1.1
2001-04
Edition 1:1995 consolidated with amendment 1:2000
BASIC EMC PUBLICATION
Electromagnetic compatibility (EMC) –
Part 4-5:
Testing and measurement techniques –
Surge immunity test
This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number

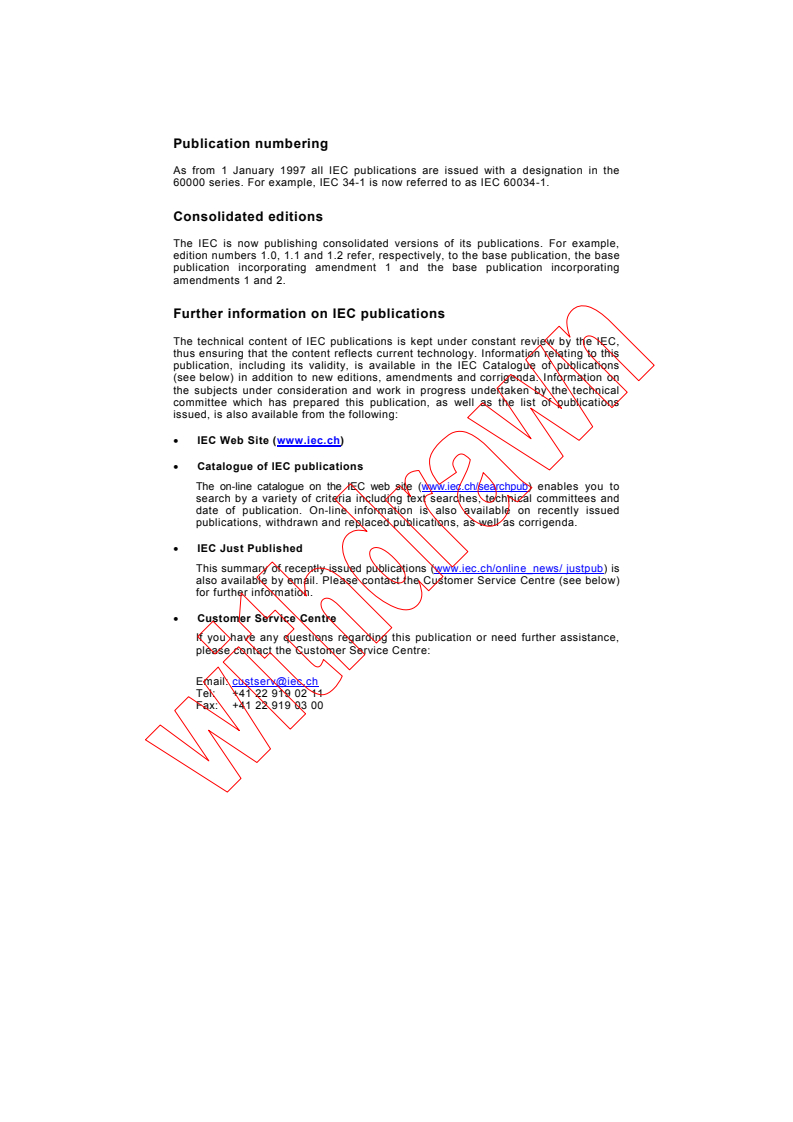

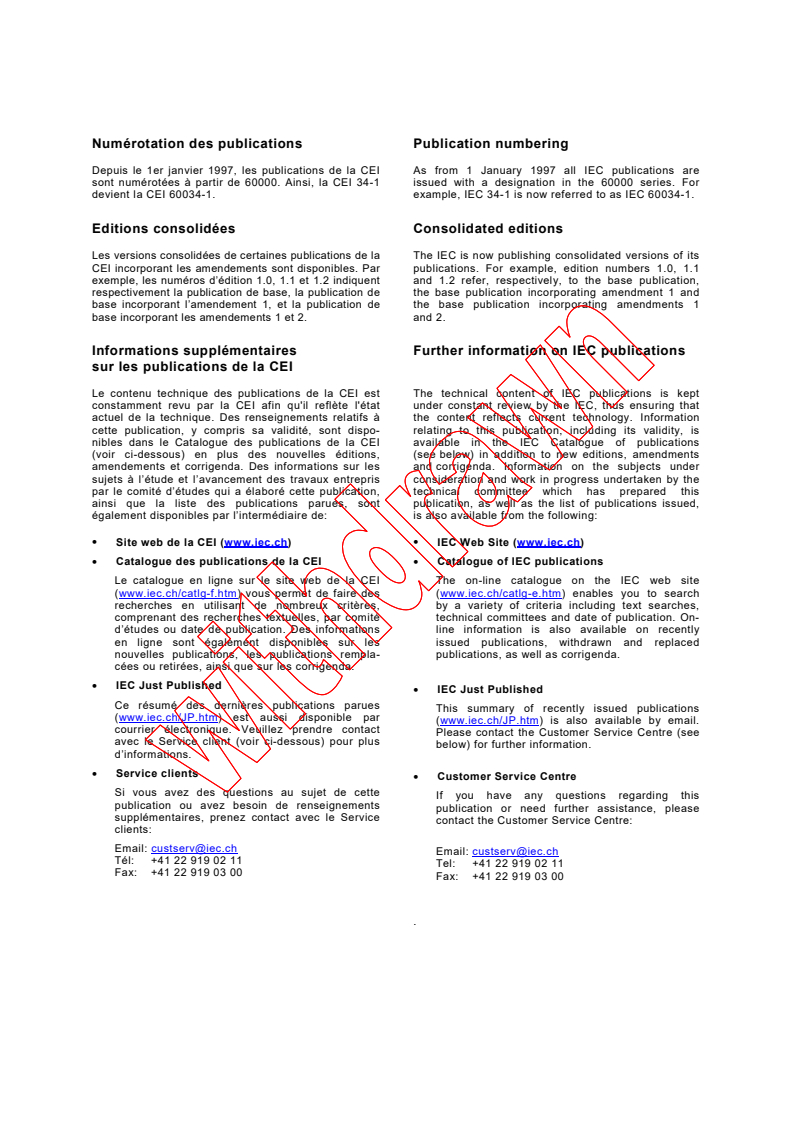

Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the

60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.

Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,

edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the base

publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to this
publication, including its validity, is available in the IEC Catalogue of publications
(see below) in addition to new editions, amendments and corrigenda. Information on
the subjects under consideration and work in progress undertaken by the technical
committee which has prepared this publication, as well as the list of publications
issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees and
date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub) is
also available by email. Please contact the Customer Service Centre (see below)
for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: [e-mail]
Tel: [phone]
Fax: [phone]
INTERNATIONAL IEC
STANDARD
61000-4-5
Edition1.1
2001-04
Edition 1:1995 consolidated with amendment 1:2000
BASIC EMC PUBLICATION
Electromagnetic compatibility (EMC) –
Part 4-5:
Testing and measurement techniques –
Surge immunity test
 IEC 2001 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail]  Web: www.iec.ch
PRICE CODE
W
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
For price, see current catalogue

61000-4-5  IEC:1995+A1:2000 – 3 –

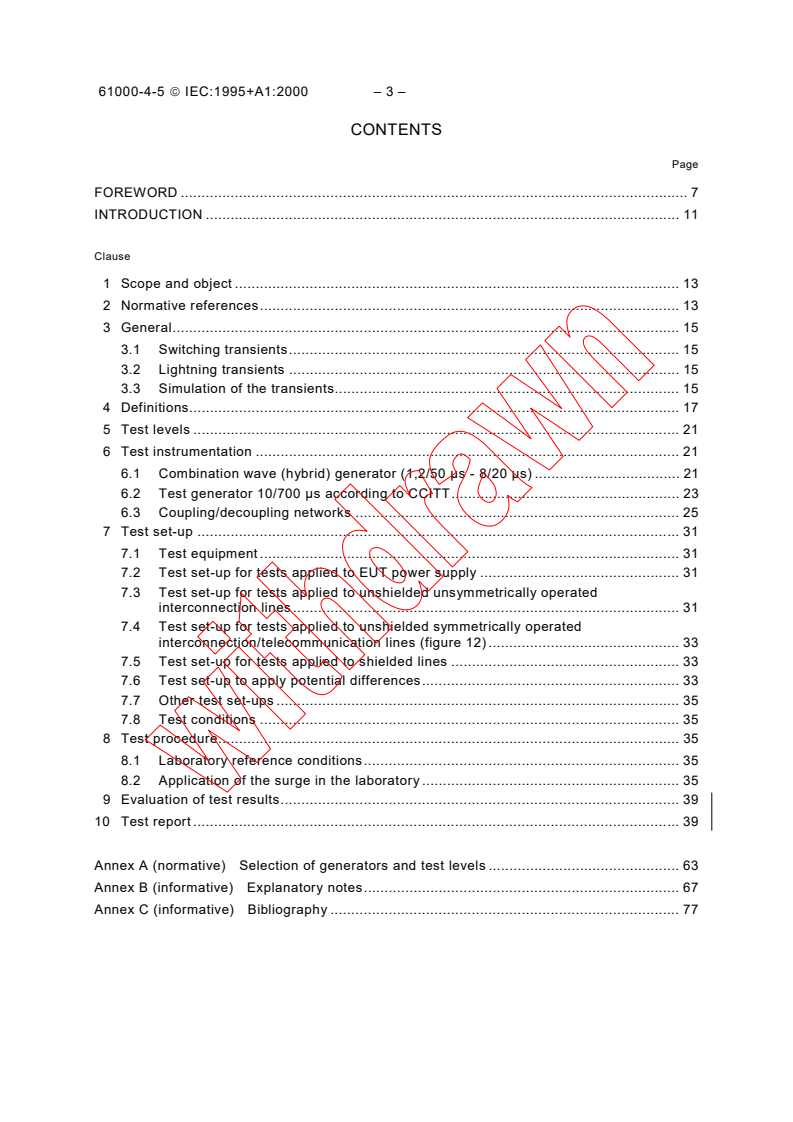

CONTENTS
Page
FOREWORD . 7

INTRODUCTION . 11

Clause
1 Scope and object . 13

2 Normative references. 13
3 General. 15
3.1 Switching transients. 15
3.2 Lightning transients . 15
3.3 Simulation of the transients. 15
4 Definitions. 17
5 Test levels . 21
6 Test instrumentation . 21
6.1 Combination wave (hybrid) generator (1,2/50 µs - 8/20 µs) . 21
6.2 Test generator 10/700 µs according to CCITT. 23
6.3 Coupling/decoupling networks . 25
7 Test set-up . 31
7.1 Test equipment . 31
7.2 Test set-up for tests applied to EUT power supply . 31
7.3 Test set-up for tests applied to unshielded unsymmetrically operated
interconnection lines . 31
7.4 Test set-up for tests applied to unshielded symmetrically operated
interconnection/telecommunication lines (figure 12) . 33
7.5 Test set-up for tests applied to shielded lines . 33
7.6 Test set-up to apply potential differences. 33
7.7 Other test set-ups . 35
7.8 Test conditions . 35
8 Test procedure.35
8.1 Laboratory reference conditions. 35
8.2 Application of the surge in the laboratory . 35

9 Evaluation of test results. 39
10 Test report . 39
Annex A (normative) Selection of generators and test levels . 63
Annex B (informative) Explanatory notes. 67
Annex C (informative) Bibliography . 77

61000-4-5  IEC:1995+A1:2000 – 5 –

Page
Figure 1 – Simplified circuit diagram of the combination wave generator . 41

Figure 2 – Waveform of open-circuit voltage (1,2/50 µs). 43

Figure 3 – Waveform of short-circuit current (8/20 µs) . 43

Figure 4 – Simplified circuit diagram of the 10/700 µs impulse generator. 45

Figure 5 – Waveform of open-circuit voltage (10/700 µs) . 47

Figure 6 – Example of test set-up for capacitive coupling on a.c./d.c. lines;
line-to-line coupling (according to 7.2). 49

Figure 7 – Example of test set-up for capacitive coupling on a.c./d.c. lines;
line-to-earth coupling (according to 7.2) . 49
Figure 8 – Example of test set-up for capacitive coupling on a.c. lines (3 phases);
line L3 to line L1 coupling (according to 7.2) . 51
Figure 9 – Example of test set-up for capacitive coupling on a.c. lines (3 phases);
line L3 to earth coupling (according to 7.2); generator output earthed . 53
Figure 10 – Example of test set-up for unshielded interconnection lines;
line-to-line/line-to-earth coupling (according to 7.3), coupling via capacitors. 55
Figure 11 – Example of test set-up for unshielded unsymmetrically operated lines;
line-to-line/line-to-earth coupling (according to 7.3), coupling via arrestors. 57
Figure 12 – Example of test set-up for unshielded symmetrically operated lines
(telecommunication lines); line-to-line/line-to-earth coupling (according to 7.4),
coupling via arrestors . 59
Figure 13 – Example of test set-up for tests applied to shielded lines (according to 7.5)
and to apply potential differences (according to 7.6), conductive coupling . 61
Figure 14 – Example of test set-up for tests applied to unshielded lines
and shielded lines earthed only at one end (according to 7.5)
and to apply potential differences (according to 7.6), conductive coupling . 61
Figure B.1 – Example for surge protection by shielding in buildings
with common earth reference system . 73
Figure B.2 – Example for secondary surge protection in buildings
with separate common earth reference systems . 73
Figure B.3 – Example for primary and secondary surge protection
of indoor-outdoor equipment. 75
Table 1 – Test levels . 21
Table 2 – Definitions of the waveform parameters 1,2/50 µs. 41

Table 3 – Definitions of the waveform parameters 10/700 µs. 45
Table A.1 – Selection of the test levels (depending on the installation conditions) . 65

61000-4-5  IEC:1995+A1:2000 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 4-5: Testing and measurement techniques –

Surge immunity test
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-4-5 has been prepared by subcommittee 65A: System
aspects, of IEC technical committee 65: Industrial-process measurement and control.
It forms section 5 of part 4 of IEC 61000. It has the status of a basic EMC publication in
accordance with IEC Guide 107.
This consolidated version of IEC 61000-4-5 is based on the first edition (1995), [documents

65A(CO)41+77B(CO)25 and 65A/168/RVD] and its amendment 1 (2000) [documents
77B/291+293/FDIS and 77B/298+300/RVD].
It bears the edition number 1.1.
A vertical line in the margin shows where the base publication has been modified by
the corrigendum and amendment 1.
Annex A forms an integral part of this standard.
Annexes B and C are for information only.

61000-4-5  IEC:1995+A1:2000 – 9 –

The committee has decided that the contents of the base publication and its amendment 1 will
remain unchanged until 2003. At this date, the publication will be

reconfirmed;
withdrawn;
replaced by a revised edition, or

amended.
61000-4-5  IEC:1995+A1:2000 – 11 –

INTRODUCTION
This standard is part of the IEC 61000 series, according to the following structure:

Part 1: General
General considerations (introduction, fundamental principles)

Definitions, terminology
Part 2: Environment
Description of the environment

Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (in so far as they do not fall under the responsibility of the product committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 9: Miscellaneous
Each part is further subdivided into sections which are to be published either as international
standards or as technical reports.
This section is an international standard which gives immunity requirements and test
procedures related to surge voltages and surge currents.

61000-4-5  IEC:1995+A1:2000 – 13 –

ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 4-5: Testing and measurement techniques –

Surge immunity test
1 Scope and object
This section of IEC 61000-4 relates to the immunity requirements, test methods, and range of
recommended test levels for equipment to unidirectional surges caused by overvoltages from
switching and lightning transients. Several test levels are defined which relate to different
environment and installation conditions. These requirements are developed for and are
applicable to electrical and electronic equipment.
The object of this section is to establish a common reference for evaluating the performance
of equipment when subjected to high-energy disturbances on the power and interconnection
lines.
This standard defines:
– range of test levels;
– test equipment;
– test set-up;
– test procedure.
The task of the described laboratory test is to find the reaction of the EUT under specified
operational conditions caused by surge voltages from switching and lightning effects at
certain threat levels.
It is not intended to test the capability of the insulation to withstand high-voltage stress. Direct
lightning is not considered in this standard.
This standard does not intend to specify the tests to be applied to particular apparatus or
systems. Its main aim is to give a general basic reference to all concerned product
committees of the IEC. The product committees (or users and manufacturers of equipment)
remain responsible for the appropriate choice of the tests and the severity level to be applied
to their equipment.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this section of IEC 61000-4. At the time of publication, the editions
indicated were valid. All normative documents are subject to revision, and parties to
agreements based on this section of IEC 61000-4 are encouraged to investigate the
possibility of applying the most recent editions of the normative documents indicated below.
Members of IEC and ISO maintain registers of currently valid International Standards.
International Electrotechnical Vocabulary (IEV) – Chapter 161:
IEC 60050(161):1990,
Electromagnetic compatibility
61000-4-5  IEC:1995+A1:2000 – 15 –

IEC 60060-1:1989, High-voltage test techniques – Part 1: General definitions and test
requirements
IEC 60469-1:1987, Pulse techniques and apparatus – Part 1: Pulse terms and definitions

3 General
3.1 Switching transients
System switching transients can be separated into transients associated with:

a) major power system switching disturbances, such as capacitor bank switching;
b) minor switching activity near the instrumentation or load changes in the power distribution
system;
c) resonating circuits associated with switching devices, such as thyristors;
d) various system faults, such as short circuits and arcing faults to the earthing system of the
installation.
3.2 Lightning transients
The major mechanisms by which lightning produces surge voltages are the following:
a) a direct lightning stroke to an external circuit (outdoor) injecting high currents producing
voltages by either flowing through earth resistance or flowing through the impedance of
the external circuit;
b) an indirect lightning stroke (i.e. a stroke between or within clouds or to nearby objects
which produces electromagnetic fields) that induces voltages/currents on the conductors
outside and/or inside a building;
c) lightning earth current flow resulting from nearby direct-to-earth discharges coupling into
the common earth paths of the earthing system of the installation.
The rapid change of voltage and flow of current which may occur when a protector is excited
may couple into internal circuits.
3.3 Simulation of the transients
a) The characteristics of the test generator are such that it simulates the above-mentioned
phenomena as closely as possible;
b) if the source of interference is in the same circuit, e.g. in the power supply network (direct

coupling), the generator may simulate a low impedance source at the ports of the
equipment under test;
c) if the source of interference is not in the same circuit (indirect coupling) as the ports of the
victim-equipment, then the generator may simulate a higher impedance source.

61000-4-5  IEC:1995+A1:2000 – 17 –

4 Definitions
For the purposes of this section of IEC 61000-4, the following definitions together with those

in IEC 60050(161) apply, unless otherwise stated.

4.1
balanced lines
a pair of symmetrically driven conductors with a conversion loss from differential to common

mode of less than 20 dB
4.2
coupling network
electrical circuit for the purpose of transferring energy from one circuit to another
4.3
decoupling network
electrical circuit for the purpose of preventing surges applied to the EUT from affecting other
devices, equipment or systems which are not under test
4.4
duration
the absolute value of the interval during which a specified waveform or feature exists or
continues. [IEC 60469-1]
4.5
EUT
equipment under test
4.6 front time
surge voltage
T T
the front time of a surge voltage is a virtual parameter defined as 1,67 times the interval
between the instants when the impulse is 30 % and 90 % of the peak value (see figure 2)
current surge
the front time T of a surge current is a virtual parameter defined as 1,25 times the interval T,
between the instants when the impulse is 10 % and 90 % of the peak value (see figure 3).
[IEC 60060-1 modified]
4.7
immunity
the ability of a device, equipment or system to perform without degradation in the presence of
an electromagnetic disturbance. [IEV 161-01-20]
4.8
electrical installation
an assembly of associated electrical equipment to fulfil a specific purpose or purposes and
having coordinated characteristics. [IEV 826-01-01]

61000-4-5  IEC:1995+A1:2000 – 19 –

4.9
interconnection lines
consist of:
– I/O lines (input/output lines);

– communication lines;
– balanced lines.
4.10
primary protection
the means by which the majority of stressful energy is prevented from propagating beyond the

designated interface
4.11
rise time
the interval of time between the instants at which the instantaneous value of a pulse first
reaches a specified lower value and then a specified upper value
NOTE Unless otherwise specified, the lower and upper values are fixed at 10 % and 90 % of the pulse magnitude.
[IEV 161-02-05]
4.12
secondary protection
the means by which the let-through energy from primary protection is suppressed. It may be a
special device or an inherent characteristic of the EUT
4.13
surge
a transient wave of electrical current, voltage, or power propagating along a line or a circuit
and characterized by a rapid increase followed by a slower decrease. [IEV 161-08-11
modified]
4.14
system
set of interdependent elements constituted to achieve a given objective by performing a
specified function
NOTE The system is considered to be separated from the environment and other external systems by an
imaginary surface which cuts the links between them and the considered system. Through these links, the system
is affected by the environment, is acted upon by the external systems, or acts itself on the environment or the
external systems. [IEV 351-01-01]
4.15
time to half-value T
the time to half-value T of a surge is a virtual parameter defined as the time interval between
O
the virtual origin and the instant when the voltage current has decreased to half the peak
value. [IEC 60060-1 modified]
4.16
transient
pertaining to or designating a phenomenon or a quantity which varies between two
consecutive steady states during a time interval short compared to the time-scale of interest.
[IEV 161-02-01]
61000-4-5  IEC:1995+A1:2000 – 21 –

5 Test levels
The preferential range of test levels is given in table 1.

Table 1 – Test levels
Open-circuit test voltage
±10 %
Level
kV
1 0,5
2 1,0
3 2,0
4 4,0
x Special
NOTE x is an open class. This level can be specified in the product
specification.
The test levels shall be selected according to the installation conditions; classes of instal-
lation are given in B.3 of annex B.
All voltages of the lower test levels shall be satisfied (see 8.2).
For selection of the test levels for the different interfaces, see annex A.
6 Test instrumentation
6.1 Combination wave (hybrid) generator (1,2/50 µs - 8/20 µs)
A simplified circuit diagram of the generator is given in figure 1. The values for the different
components R , R , R , L and C are selected so that the generator delivers a 1,2/50 µs
S1 S2 m r c
voltage surge (at open-circuit conditions) and a 8/20 µs current surge into a short circuit, i.e.
the generator has an effective output impedance of 2 Ω.
For convenience, an effective output impedance is defined for a surge generator by
calculating the ratio of peak open-circuit output voltage and peak short-circuit current.
Such a generator with 1,2/50 µs open-circuit voltage waveform 8/20 µs short-circuit current
waveform is referred to as a combination wave generator (CWG) or hybrid generator.

NOTE 1 The waveform of the voltage and current is a function of the EUT input impedance. This impedance may
change during surges to equipment and due either to proper operation of the installed protection devices, or to
flashover or component breakdown, if the protection devices are absent or inoperative. Therefore the 1,2/50 µs
voltage and the 8/20 µs current waves have to be available from the same test generator output as instantaneously
required by the load.
NOTE 2 The combination wave generator described in this standard is identical to the hybrid generator
sometimes specified in some other standards.

61000-4-5  IEC:1995+A1:2000 – 23 –

6.1.1 Characteristics and performance of the combination wave generator

Open-circuit output voltage:
At least as low as 0,5 kV to at least as high as 4,0 kV

Waveform of the surge voltage see figure 2 and table 2

Tolerance of the open circuit output voltage ±10 %

Short-circuit output current:
At least as low as 0,25 kA to at least as high as 2,0 kA

Waveform of the surge current see figure 3 and table 2

Tolerance of the short-circuit output current ±10 %
Polarity positive/negative
Phase shifting in a range between 0° to 360°
versus the a.c. line phase angle
Repetition rate at least 1 per min
A generator with floating output shall be used.
Ω Ω
Additional resistors (10 or 40 ) shall be included to increase the required effective source
impedances for the specified test conditions (see clause 7 and B.1 of annex B).
Under these circumstances, the open-circuit voltage waveform and the short-circuit current
waveform in combination with the coupling/decoupling network are no longer 1,2/50 µs and
8/20 µs respectively (combination wave).
6.1.2 Verification of the characteristics of the generator
In order to compare the test results from different test generators, the test generator
characteristic shall be verified. For this purpose, the following procedure is necessary to
measure the most essential characteristics of the generator.
The test generator output shall be connected to a measuring system with a sufficient
bandwidth and voltage capability to monitor the characteristics of the waveforms.
The characteristics of the generator shall be measured under open-circuit conditions (load
Ω Ω
greater or equal to 10 k ) and under short-circuit conditions (load smaller or equal to 0,1 )
at the same charge voltage.
NOTE Short-circuit current: 0,25 kA minimum with the open-circuit voltage set to 0,5 kV and 2,0 kA minimum with
the open-circuit voltage set to 4,0 kV.
6.2 Test generator 10/700 µs according to CCITT
The simplified circuit diagram of the generator is given in figure 4. The values for the different
components R , C , R , R , C and R are defined so that the generator delivers a
c c s m1 s m2
10/700 µs surge.
61000-4-5  IEC:1995+A1:2000 – 25 –

6.2.1 Characteristics and performances of the generator

Open-circuit output voltage:
At least as low as 0,5 kV to at least as high as 4,0 kV

Waveform of the surge voltage see figure 5 (IEC 60060-1) and table 3

Tolerance of the open-circuit output voltage ±10 %

Short-circuit output current:
At least as low as 12,5 A to at least as high as 100 A

Waveform of the surge current see table 3

Tolerance of the short-circuit output current ±10 %
Polarity positive/negative
Repetition rate at least 1 per min
A generator with floating output shall be used.
6.2.2 Verification of the characteristics of the generator
The verification conditions for the 10/700 µs test generator are identical to 6.1.2 with the
following note.
NOTE Short-circuit current: 12,5 A minimum with the open-circuit voltage set to 0,5 kV, and 100 A minimum with
the open-circuit voltage set to 4,0 kV.
6.3 Coupling/decoupling networks
The coupling/decoupling networks shall not significantly influence the parameters of the
generators e.g. open-circuit voltage, short-circuit current capability as in the specified
tolerances.
Exception: Coupling via arrestor.
NOTE Lossy material for the inductances reduces ringing.
Each coupling/decoupling network shall satisfy the following requirements.
6.3.1 Coupling/decoupling networks for a.c./d.c. power supply circuits
(only used with combination wave generator)
The front time and surge time to half value shall be verified for voltage under open-circuit
conditions and for current under short-circuit conditions.

The test generator output or its coupling network shall be connected to a measuring system
with a sufficient bandwidth and voltage capability to monitor the open-circuit voltage
waveform.
The short-circuit current waveform can be measured with a current transformer through whose
aperture passes a short-circuit link between the output terminals of the coupling network.

61000-4-5  IEC:1995+A1:2000 – 27 –

All waveform definitions, as well as all other performance parameters of the test generator,
should be as specified in 6.1.1 at the output of the coupling/decoupling network as well as at
the output of the generator itself.

NOTE When the generator impedance is increased from 2 Ω to e.g. 12 Ω or 42 Ω according to the requirements of

the test set-up, the duration of the test pulse at the output of the coupling network might be significantly changed.

6.3.1.1 Capacitive coupling for power supply circuits

Capacitive coupling enables the test voltage to be applied line to line or one line to earth while the

power supply decoupling network is also connected. The circuit diagrams for single phase

systems are shown in figures 6 and 7 and for three-phase systems are shown in figures 8 and 9.
Rated characteristics of the coupling/decoupling network:
Coupling:
C
coupling capacitors: = 9 µF or 18 µF (see test set-up)
Decoupling:
L
decoupling inductance for supply voltage: = 1,5 mH
The residual surge voltage on unsurged lines shall not exceed 15 % of the maximum
applicable test voltage when the EUT is disconnected.
The residual surge voltage on the power supply inputs of the decoupling network when
the EUT and the power supply network are disconnected, shall not exceed 15 % of the
applied test voltage or twice peak value of the power line voltage whichever is higher.
The above-mentioned characteristics for single-phase systems (line, neutral, protective earth)
are also valid for three-phase systems (three-phase wires, neutral and protective earth).
6.3.1.2 Inductive coupling for power supply
Under consideration.
6.3.2 Coupling/decoupling networks for interconnection lines
The coupling method shall be selected as a function of the circuits and operational conditions.
This has to be specified in the product specification.
Examples of coupling methods are the following:

– capacitive coupling;
– coupling via arrestors.
The different set-ups defined in the following subclauses to test a given port of the EUT may
not give comparable results. The most suitable set-up has to be selected in the product
specification/standard.
NOTE R in figures 10 to 12 represents the resistive part of the inductance L and the value is dependent on
L
negligible attenuation of the transmission signal.

61000-4-5  IEC:1995+A1:2000 – 29 –

6.3.2.1 Capacitive coupling for interconnection lines

The capacitive coupling is the preferred method for unbalanced unshielded I/O circuits when

there is no influence to the functional communication on that line. The application is in

accordance with figure 10 for line-to-line coupling and for line-to-earth coupling.

Rated characteristics of the capacitive coupling/decoupling network:

C
Coupling capacitor : 0,5 µF
Decoupling inductors L (not current compensated): 20 mH

NOTE Signal current capability has to be considered and is dependent on the circuits under test.
6.3.2.2 Coupling via arrestors
Coupling via arrestors is the preferred coupling method for unshielded balanced circuits
(telecommunication), as shown in figure 12.
The method can also be used in cases where the capacitive coupling is not possible because
of functional problems caused by attachment of capacitors to the EUT (see figure 11).
The coupling network also has the task to accommodate the distribution of the surge current
in the case of induced voltages in multiconductor cables.
R n
Therefore the resistances in the coupling network shall be, for composite conductors,
m2
n × 25 Ω (for n equal to or greater than 2).
EXAMPLE: n = 4, R = 4 × 25 Ω. With the impedance of the generator the total value is
m2
approximately 40 Ω R shall not exceed 250 Ω.
m2
The coupling via gas-filled arrestors can be improved by capacitors in parallel with the
arrestors.
EXAMPLE: C ≤ 0,1 µF for frequencies of the transmission signal on the line below 5 kHz.
At higher frequencies no capacitors are used.
Rated characteristics of the coupling/decoupling network:
R n × Ω n
– coupling resistance  25 (for equal to or greater than 2)
m2
– arrestor (gas-filled) 90 V
L
– decoupling inductor 20 mH
(ring core, current compensated)
NOTE 1 In some cases, arrestors with higher activation voltages are used for functional reasons.
NOTE 2 Other elements than arrestors may be used when the operational conditions are not unduly influenced.

61000-4-5  IEC:1995+A1:2000 – 31 –

6.3.3 Other coupling methods
Other coupling methods are under consideration.

7 Test set-up
7.1 Test equipment
The following equipment is part of the test set-up:

– equipment under test (EUT);
– auxiliary equipment (AE);
– cables (of specified type and length);
– coupling device (capacitive or arrestors);
– test generator (combination wave generator, 10/700 µs generator);
– decoupling network/protection devices;
Ω Ω
– additional resistors, 10 and 40 (see B.1 of annex B).
7.2 Test set-up for tests applied to EUT power supply
The surge is to be applied to the EUT power supply terminals via the capacitive coupling
network (see figures 6, 7, 8 and 9). Decoupling networks are required in order to avoid
possible adverse effects on equipment not under test that may be powered by the same lines
and to provide sufficient decoupling impedance to the surge wave so that the specified wave
may be developed on the lines under test.
If not otherwise specified the power cord between the EUT and the coupling/decoupling
network shall be 2 m in length (or shorter).
To simulate the representative coupling impedances, in some cases additional specified
resistors have to be used for the tests (explanations, see B.1 of annex B).
NOTE In some countries (e.g. USA) standards for a.c. lines require the tests according to figures 7 and 9 with a
2 Ω impedance although this is a more severe test. The general requirement is 10 Ω.
7.3 Test set-up for tests applied to unshielded unsymmetrically operated
interconnection lines
In general, the surge is applied to the lines in accordance with figure 10 via capacitive

coupling. The coupling/decoupling network shall not influence the specified functional
conditions of the circuits to be tested.
An alternative test set-up (coupling via arrestors) is given in figure 11 for circuits with a higher
signal transfer rate. Selection shall be made depending on the capacitive load with respect to
the transmission frequency.
If not otherwise specified, the interconnection line between the EUT and the coupling/
decoupling network shall be 2 m in length (or shorter).

61000-4-5  IEC:1995+A1:2000 – 33 –

7.4 Test set-up for tests applied to unshielded symmetrically operated
interconnection/telecommunication lines (figure 12)

For balanced interconnection/telecommunication circuits, the capacitive coupling method can

normally not be used. In this case, the coupling is performed via gas arrestors (CCITT

Recommendation K.17). Test levels below the ignition point of the coupling arrestor

(about 300 V for a 90 V arrestor) cannot be specified (except in the case of secondary

protection without gas arrestors).

NOTE Two test configurations are to be considered:

– for the equipment level immunity test with only secondary protection at the EUT at a low test level, e.g. 0,5 kV

or 1 kV,
– for the system level immunity test with additional primary protection at a higher test level, e.g. 2 kV or 4 kV.
If not otherwise specified the interconnection line between the EUT and the coupling/
decoupling network shall be 2 m in length (or shorter).
7.5 Test set-up for tests applied to shielded lines
In the case of shielded lines a coupling/decoupling network may not be applicable.
Thus the surge is applied to the shields (metallic enclosures) of the EUTs and connected
shields of the lines in accordance with figure 13. For shields connected at one end figure 14
applies. For decoupling the connected safety earthwire a safety isolating transformer shall be
used. Normally, the maximum length of the specified shielded cable shall be used. With
respect to the frequency spectrum of the surge 20 m length of the specified shielded cable
shall be used in non-inductively bundled configuration for physical reasons.
Rules for application of the surge to shielded lines:
a) Shields earthed at both ends
– the surge injection on the shield shall be carried out according to figure 13.
b) Shields earthed at one end
– the test shall be carried out according to figure 14. The capacitor C represents the
cable capacity to earth and the value may be calculated with 100 pF/m. As a repre-
sentative value 10 nF may be used unless otherwise specified.
The test level applied on shields is the "line-to-earth value" (2 Ω impedance).
7.6 Test set-up to apply potential differences
If it is necessary to apply potential differences which simulate voltages that can occur within a

system, the tests may be carried out in accordance with figure 13 for systems with shielded
lines, shields earthed at both ends, and in accordance with figure 14 for systems with
unshielded lines or shielded lines earthed only at one end.

61000-4-5  IEC:1995+A1:2000 – 35 –

7.7 Other test set-ups
If one of the specified coupling methods in the test set-up cannot be used for functional

reasons, alternative methods (suitable for the special case) shall be specified in the dedicated

product standard.
7.8 Test conditions
The operational test conditions and the installation conditions shall be in accordance with the

product specification and shall include the:

– test configuration (hardware);
– test procedure (software).
8 Test procedure
8.1 Laboratory reference conditions
In order to minimize the impact of environmental parameters on test results, the test shall be
carried out in climatic and electromagnetic reference conditions as specified in 8.1.1 and 8.1.2.
8.1.1 Climatic conditions
Unless otherwise specified by the committee responsible for the generic or product standard,
the climatic conditions in the laboratory shall be within any limits specified for the operation of
the EUT and the test equipment by their respective manufacturers.
Tests shall not be performed if the relative humidity is so high as to cause condensation on
the EUT or the test equipment.
NOTE Where it is considered that there is sufficient evidence to demonstrate that the effects of the phenomenon
covered by this standard are influenced by climatic conditions, this should be brought to the attention of the
committee responsible for this standard.
8.1.2 Electromagnetic conditions
The electromagnetic environment of the laboratory shall not influence the test results.
8.2 Application of the surge in the laboratory
The characteristics and performance of the test generators shall be as specified in 6.1.1 and
6.2.1; the calibration of the generators shall be performed according to 6.1.2 and 6.2.2.

The test shall be performed according to the test plan that shall specify (see also B.2 of
annex B) the test set-up with
– generator and other equipment utilized;
– test level (voltage/current) (see annex A);
– generator source impedance;
– polarity of the surge;
– internal or external generator trigger;
– number of tests: at least five positive and five negative at the selected points;

61000-4-5  IEC:1995+A1:2000 – 37 –

– repetition rate: maximum 1/min.

NOTE Most protectors in common use have low average power capabilities, even though their peak power or

peak energy handling can deal with high currents. Therefore the maximum repetition rate (the time between

two surges and the recovery time) depends on the built-in protection devices of the EUT.

– inputs and outputs to be tested;

NOTE In the case of several identical circuits representative measurements on a selected number of circuits

may be sufficient.
– representative operating conditions of the EUT;

– sequence of application of the surge to the circuits;

– phase angle in the case of a.c. power supply;

– actual installation conditions, for example:
AC: neutral earthed,
DC: (+) or (–) earthed to simulate the actual earthing conditions.
Information on the mode to perform the tests is given in B.2 of annex B.
If not otherwise specified the surges have to be applied synchronized to the voltage phase at
the zero-crossing and the peak value of the a.c. voltage wave (positive and negative).
The surges have to be applied line to line and line(s) and earth. When testing line to earth the
test voltage has to be applied successively between each of the lines and earth, if there is no
other specification.
NOTE When using the combination wave generator to test two or more lines (telecommunication lines) to earth
the duration of the test pulse might be reduced.
The test procedure shall also consider the non-linear current-voltage characteristics of the
equipment under test. Therefore the test voltage has to be increased by steps up to the test
level specified in the product standard or test plan.
All lower levels including the selected test level shall be satisfied. For testing the secondary
protection, the output voltage of the generator shall be increased up to the worst-case voltage
breakdown level (let-through level) of the primary protection.
If the actual operating signal sources are not available, they may be simulated. Under no
circumstances may the test level exceed the product specification. The test shall be carried
out according to a test plan.
To find all critical points of the duty cycle of the equipment, a sufficient number of positive and
negative test pulses shall be applied. For acceptance test a previously unstressed equipment

shall be used or the protection devices shall be replaced.

61000-4-5  IEC:1995+A1:2000 – 39 –

9 Evaluation of test results
The test results shall be classified in terms of the loss of function or degradation of

performance of the equipment under test, relative to a performance level defined by its

manufacturer or the requestor of the test, or agreed between the manufacturer and the

purchaser of the product. The recommended classification is as follows:

a) normal performance within limits specified by the manufacturer, requestor or purchaser;

b) temporary loss of function or degradation of performance which ceases after the

disturbance ceases, and from which the equipment under test recovers its normal

performance, without operator intervention;
c) temporary loss of function or
...

NORME CEI
INTERNATIONALE
61000-4-5
Edition 1.1
2001-04
Edition 1:1995 consolidée par l’amendement 1:2000
PUBLICATION FONDAMENTALE EN CEM
Compatibilité électromagnétique (CEM) –
Partie 4-5:
Techniques d’essai et de mesure –
Essai d’immunité aux ondes de choc
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 61000-4-5:1995+A1:2000(F)
