IEC 61229:1993+AMD1:1998+AMD2:2002 CSV

Rigid protective covers for live working on a.c. installations

Applies to rigid insulating covers for live working on a.c. installations, including those described in IEC 60743. The contents of the corrigendum of May 2000 have been included in this copy. This consolidated version consists of the first edition (1993), its amendment 1 (1998) and its amendment 2 (2002). Therefore, no need to order amendments in addition to this publication.

Protecteurs rigides pour travaux sous tension sur des installations à courant alternatif

S'applique aux protecteurs rigides pour travaux sous tension, en courant alternatif, incluant ceux qui sont décrits dans la CEI 60743. Le contenu du corrigendum de mai 2000 a été pris en considération dans cet exemplaire.  Cette version consolidée comprend la première édition (1993), son amendement 1 (1998) et son amendement 2 (2002). Il n'est donc pas nécessaire de commander les amendements avec cette publication.

General Information

• Status: Published
• Publication Date: 27-Jun-2002
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 13.260 - Protection against electric shock. Live working
• ICS: 29.260.99 - Other electrical equipment for working in special conditions
• Technical Committee: TC 78 - Live working
• Current Stage: PPUB - Publication issued
• Start Date: 28-Jun-2002
• Completion Date: 28-Jun-2002

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61229
INTERNATIONAL
Edition 1.2
STANDARD
2002-06
Edition 1:1993 consolidée par les amendements 1:1998 et 2:2002
Edition 1:1993 consolidated with amendments 1:1998 and 2:2002
Protecteurs rigides pour travaux
sous tension sur des installations
à courant alternatif
Rigid protective covers for
live working on a.c. installations
Numéro de référence
Reference number
CEI/IEC 61229:1993+A1:1998+A2:2002

---------------------- Page: 1 ----------------------

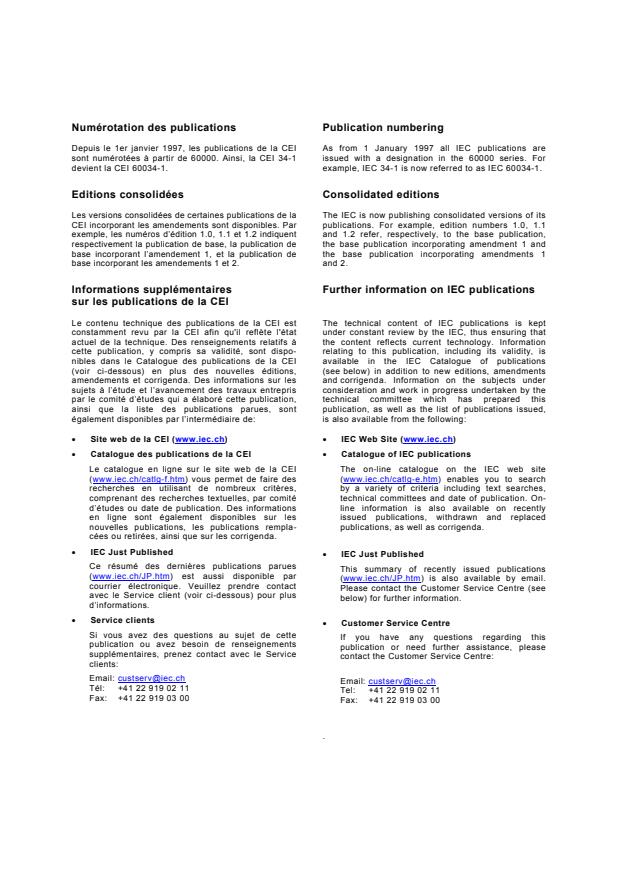

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.

---------------------- Page: 2 ----------------------
NORME CEI
INTERNATIONALE IEC
61229
INTERNATIONAL
Edition 1.2
STANDARD
2002-06
Edition 1:1993 consolidée par les amendements 1:1998 et 2:2002
Edition 1:1993 consolidated with amendments 1:1998 and 2:2002
Protecteurs rigides pour travaux
sous tension sur des installations
à courant alternatif
Rigid protective covers for
live working on a.c. installations
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
   CM
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

---------------------- Page: 3 ----------------------

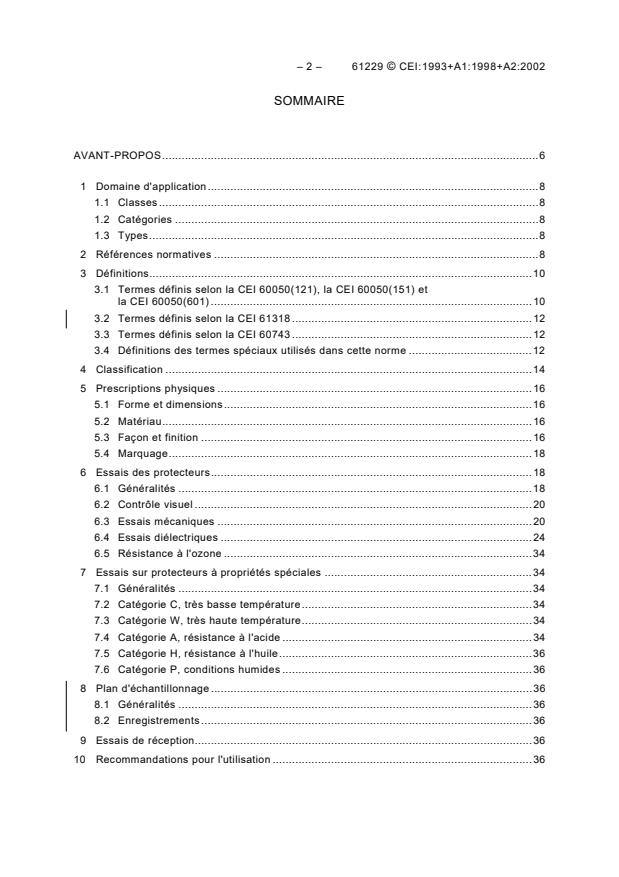

– 2 – 61229 © CEI:1993+A1:1998+A2:2002
SOMMAIRE
AVANT-PROPOS.6
 1 Domaine d'application.8
1.1 Classes.8
1.2 Catégories .8
1.3 Types.8
 2 Références normatives .8
 3 Définitions.10
3.1 Termes définis selon la CEI 60050(121), la CEI 60050(151) et
la CEI 60050(601) .10
3.2 Termes définis selon la CEI 61318 .12
3.3 Termes définis selon la CEI 60743 .12
3.4 Définitions des termes spéciaux utilisés dans cette norme .12
 4 Classification .14
 5 Prescriptions physiques .16
5.1 Forme et dimensions.16
5.2 Matériau.16
5.3 Façon et finition .16
5.4 Marquage.18
 6 Essais des protecteurs.18
6.1 Généralités .18
6.2 Contrôle visuel .20
6.3 Essais mécaniques .20
6.4 Essais diélectriques .24
6.5 Résistance à l'ozone .34
 7 Essais sur protecteurs à propriétés spéciales .34
7.1 Généralités .34
7.2 Catégorie C, très basse température.34
7.3 Catégorie W, très haute température.34
7.4 Catégorie A, résistance à l'acide .34
7.5 Catégorie H, résistance à l'huile.36
7.6 Catégorie P, conditions humides .36
 8 Plan d'échantillonnage .36
8.1 Généralités .36
8.2 Enregistrements .36
 9 Essais de réception.36
10 Recommandations pour l'utilisation .36

---------------------- Page: 4 ----------------------
61229 © IEC:1993+A1:1998+A2:2002 – 3 –
CONTENTS
FOREWORD.7
 1 Scope .9
1.1 Classes .9
1.2 Categories.9
1.3 Types .9
 2 Normative references.9
 3 Definitions.11
3.1 Terms defined in accordance with IEC 60050(121), IEC 60050(151) and
IEC 60050(601) .11
3.2 Terms defined in accordance with IEC 61318 .13
3.3 Terms defined in accordance with IEC 60743 .13
3.4 Definitions of special terms used in this standard .13
 4 Classification .15
 5 Physical requirements.17
5.1 Shape and dimensions .17
5.2 Material .17
5.3 Workmanship and finish .17
5.4 Marking .19
 6 Tests on covers .19
6.1 General .19
6.2 Visual inspection .21
6.3 Mechanical tests .21
6.4 Dielectric tests .25
6.5 Ozone resistance .35
 7 Tests on covers with special properties.35
7.1 General .35
7.2 Category C, extreme low temperature .35
7.3 Category W, extreme high temperature .35
7.4 Category A, acid resistance.35
7.5 Category H, oil resistance .37
7.6 Category P, humid conditions.37
 8 Quality assurance plan and acceptance test .37
8.1 General .37
8.2 Records.37
 9 Acceptance tests.37
10 Recommendations for in-service care .37

---------------------- Page: 5 ----------------------
– 4 – 61229 © CEI:1993+A1:1998+A2:2002
Annexe A (normative) Marquage.38
Annexe B (normative) Liste et classification des essais .40
Annexe C (normative) Montage d'essai et plans des électrodes et supports.42
Annexe D (normative) Essai de choc mécanique.46
Annexe E (normative) Electrodes de potentiel pour protecteurs de pièces sous tension
et positionnement mécanique des protecteurs .50
Annexe F (normative) Procédure d'échantillonnage .58
Annexe G (informative) Guide pour le choix de la classe des protecteurs .60
Annexe H (informative) Recommandations pour l'utilisation .62
Annexe J (informative) Exemple de patte de préhension.64
Annexe K (informative) Essais de réception .66
Figure C.1 – Montage d'essai .42
Figure C.2 – Plan d'exécution des électrodes de garde (deux exemplaires) .44
Figure C.3 – Plan d'exécution des accessoires pour électrode et support d'électrode .44
Figure D.1 – Pendule pour essai de choc.48
Figure E.1 – Electrode pour protecteur de conducteur .50
Figure E.2 – Electrode pour protecteur de chaîne d'ancrage .52
Figure E.3 – Electrode pour protecteur d'isolateur rigide.52
Figure E.4 – Electrode pour protecteur d'alignement.54
Figure E.5 – Exemple de montage d'essai .56
Figure J.1 – Patte de préhension .64
Figure K.1 – Essai mécanique de la patte de préhension et de l'emboîtement.68
Figure K.2 – Essai de tenue mécanique; effort vertical.68
Figure K.3 – Essai de tenue mécanique; effort latéral .68
Tableau 1 – Catégories des propriétés spéciales .14
Tableau 2 – Caractéristiques du conditionnement à basse température .20
Tableau 3 – Caractéristiques de conditionnement pour le positionnement.22
Tableau 4 – Diamètre des électrodes.30
Tableau 5 – Ligne de fuite entre électrodes .30
Tableau 6 – Tensions alternatives des essais A et B.32
Tableau B.1 – Classification des essais .40
Tableau G.1 – Tension maximale d'utilisation (conditions sèches) .60

---------------------- Page: 6 ----------------------
61229 © IEC:1993+A1:1998+A2:2002 – 5 –
Annex A (normative) Marking.39
Annex B (normative) List and classification of tests.41
Annex C (normative) Test circuit and drawing for guard electrodes and supports.43
Annex D (normative) Mechanical shock test.47
Annex E (normative) Potential electrodes for covers protecting live parts and
mechanical positioning of covers .51
Annex F (normative) Sampling procedure .59
Annex G (informative) Guidelines for the selection of the class of covers.61
Annex H (informative) Recommendations for in-service care.63
Annex J (informative) Example of handling adapter.65
Annex K (informative) Acceptance tests.67
Figure C.1 – Test circuit.43
Figure C.2 – Construction drawing for guard electrodes (two required) .45
Figure C.3 – Construction drawing for electrode accessories and electrode support .45
Figure D.1 – Shock test pendulum .49
Figure E.1 – Electrode for conductor cover .51
Figure E.2 – Electrode for tension (dead-end assembly) cover.53
Figure E.3 – Electrode for pin type insulator cover.53
Figure E.4 – Electrode for suspension cover .55
Figure E.5 – Example of test arrangement .57
Figure J.1 – Handling adapter.65
Figure K.1 – Mechanical test of handling adapter and assembly end.69
Figure K.2 – Mechanical withstand test; vertical load .69
Figure K.3 – Mechanical withstand test; side load.69
Table 1 – Categories of special properties .15
Table 2 – Low temperature conditioning characteristics .21
Table 3 – Conditioning characteristics for positioning.23
Table 4 – Diameter of electrodes .31
Table 5 – Leakage path distance between electrodes .31
Table 6 – A.C. test voltage A and B .33
Table B.1 – Test category.41
Table G.1 – Maximum use voltage designation (dry conditions) .61

---------------------- Page: 7 ----------------------
– 6 – 61229 © CEI:1993+A1:1998+A2:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
PROTECTEURS RIGIDES POUR TRAVAUX SOUS TENSION
SUR DES INSTALLATIONS À COURANT ALTERNATIF

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61229 a été établie par le comité d'études 78 de la CEI: Outils
pour travaux sous tension.
La présente version consolidée de la CEI 61229 comprend la première édition (1993)
[documents 78(BC)46, 46A, 78(BC)61/FDIS et 78(BC)58, 78(BC)72/RVD], son corrigendum
de mai 2000, son amendement 1 (1998) [documents 78/236/FDIS et 78/239/RVD] et son
amendement 2 (2002) [documents 78/439/FDIS et 78/460/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par le
corrigendum et les amendements 1 et 2.
Les annexes A à F font partie intégrante de cette norme.
Les annexes G à K sont données uniquement à titre d'information.
Le comité a décidé que le contenu de la publication de base, de son corrigendum et de ses
amendements ne sera pas modifié avant 2005. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.

---------------------- Page: 8 ----------------------
61229 © IEC:1993+A1:1998+A2:2002 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
RIGID PROTECTIVE COVERS
FOR LIVE WORKING ON A.C. INSTALLATIONS

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61229 has been prepared by IEC technical committee 78: Tools
for live working.
This consolidated version of IEC 61229 consists of the first edition (1993) [documents
78(CO)46, 46A, 78(CO)61/RVD and 78(CO)58, 78(CO)72/RVD], its corrigendum May 2000, its
amendment 1 (1998) [documents 78/236/FDIS and 78/239/RVD] and its amendment 2 (2002)
[documents 78/439/FDIS and 78/460/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 1.2.
A vertical line in the margin shows where the base publication has been modified by
corrigendum and amendments 1 and 2.
Annexes A to F form an integral part of this standard.
Annexes G to K are for information only.
The committee has decided that the contents of the base publication, its corrigendum and its
amendments will remain unchanged until 2005. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.

---------------------- Page: 9 ----------------------
– 8 – 61229 © CEI:1993+A1:1998+A2:2002
PROTECTEURS RIGIDES POUR TRAVAUX SOUS TENSION
SUR DES INSTALLATIONS À COURANT ALTERNATIF
1 Domaine d'application
La Norme internationale CEI 61229 s'applique aux protecteurs rigides pour travaux sous
tension, en courant alternatif, incluant ceux qui sont décrits dans la CEI 60743.
Les écrans, dont la tenue diélectrique dépend de la distance de pose, sont exclus de cette norme.
1.1 Classes
Six classes de protecteurs de caractéristiques électriques différentes sont prévues et dési-
gnées comme suit: classe 0, 1, 2, 3, 4 et 5.
1.2 Catégories
Cinq catégories de protecteurs ayant
...
