IEC 60335-2-40:2024
(Main)Household and similar electrical appliances - Safety - Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidifiers
Household and similar electrical appliances - Safety - Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidifiers
IEC 60335-2-40:2024 deals with the safety of electric heat pumps, sanitary hot water heat pumps and air conditioners, incorporating motor-compressors as well as hydronic fan coils units, dehumidifiers (with or without motor-compressors), thermoelectric heat pumps and partial units, their maximum rated voltage being not more than 300 V for single phase appliances and 600 V for other appliances including direct current (DC) supplied appliances and battery-operated appliances.
Appliances not intended for normal household use but which nevertheless can be a source of danger to the public, such as appliances intended to be used by laypersons in shops, in light industry and on farms, are within the scope of this standard.
The appliances referenced above can consist of one or more factory-made assemblies. If provided in more than one assembly, the separate assemblies are used together, and the requirements are based on the use of matched assemblies.
A definition of ‘motor-compressor’ is given in IEC 60335-2-34, which includes the statement that the term motor-compressor is used to designate either a hermetic motor-compressor or semi-hermetic motor-compressor.
Requirements for containers intended for storage of the heated water included in sanitary hot water heat pumps are, in addition, covered by IEC 60335-2-21.
This standard does not take into account refrigerants other than group A1, A2L, A2 and A3 as defined by ISO 817. Flammable refrigerants are limited to those of a molar mass of more than or equal to 42 kg/kmol based on WCF (worst case formulation) as specified in ISO 817.
As far as practical, this standard deals with common hazards presented by appliances that are encountered in normal use and assumes that installation, servicing, decommissioning, and disposal are safely handled by competent persons and accidental release of refrigerants is avoided. However, it does not specify the criteria to ensure competence of persons during installation, servicing and disposal. Safety requirements during disposal are not specified in this standard.
Annex HH provides informative requirements on competence of personnel. Criteria for competence of personnel for the purpose of certification schemes can be found in ISO 22712.
Unless specifications are covered by this standard, including the annexes, requirements for refrigerating safety are covered by:
– ISO 5149-1:2014, ISO 5149-1:2014/AMD1:2015, and ISO 5149-1:2014/AMD2:2021,
– ISO 5149-2:2014 and ISO 5149-2:2014/AMD1:2020,
– ISO 5149-3:2014 and ISO 5149-3:2014/AMD1:2021.
Supplementary heaters, or a provision for their separate installation, are within the scope of this standard, but only heaters which are designed as a part of the appliance package, the controls being incorporated in the appliance.
Attention is drawn to the fact that
– for appliances intended to be used in vehicles or on-board ships or aircraft, additional requirements can be necessary;
– in many countries, additional requirements are specified, for example, by the national health authorities responsible for the protection of labour and the national authorities responsible for storage, transportation, building constructions and installations.
This standard does not apply to
– humidifiers intended for use with heating and cooling equipment (IEC 60335-2-88);
– appliances designed exclusively for industrial processing;
– appliances intended to be used in locations where special conditions prevail, such as the presence of a corrosive or explosive atmosphere (dust, vapour or gas).
This eighth edition cancels and replaces the seventh edition published in 2022. This edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous edition:
a) Clause 12 : Part 1, Clause 12 has been made applicable;
b) Clause 19: requirement added for double wall heat exchangers to be resistant against freezing;
c) Clause 20: requirement modified for when
Appareils électrodomestiques et analogues - Sécurité - Partie 2-40: Exigences particulières pour les pompes à chaleur électriques, les climatiseurs et les déshumidificateurs
L'IEC 60335-2-40:2024 traite de la sécurité des pompes à chaleur électriques, des pompes à chaleur pour production d'eau chaude sanitaire et des climatiseurs, qui comportent des motocompresseurs ainsi que des ventiloconvecteurs hydroniques, des déshumidificateurs (avec ou sans motocompresseur), des pompes à chaleur thermoélectriques et des unités partielles. Leur tension assignée maximale n'est pas supérieure à 300 V pour les appareils monophasés et à 600 V pour les autres appareils, y compris les appareils alimentés en courant continu et les appareils alimentés par batteries.
Les appareils non destinés à un usage domestique normal, mais qui peuvent néanmoins constituer une source de danger pour le public, tels que les appareils destinés à être utilisés par des usagers non avertis dans des magasins, chez des artisans et dans des fermes, sont compris dans le domaine d'application de la présente norme.
Les appareils indiqués ci-dessus peuvent consister en un ou plusieurs ensembles fabriqués en usine. Lorsque les appareils sont fournis en plusieurs ensembles, les ensembles sont utilisés conjointement et les exigences correspondantes dépendent de l'utilisation des ensembles assortis.
Une définition du terme "motocompresseur" est donnée dans l'IEC 60335-2-34 qui indique que le terme "motocompresseur" est utilisé pour désigner un motocompresseur hermétique ou semi-hermétique.
En outre, l'IEC 60335-2-21 spécifie les exigences relatives aux cuves destinées au stockage de l'eau chauffée dans les pompes à chaleur pour production d'eau chaude sanitaire.
La présente norme ne couvre pas les fluides frigorigènes qui n'appartiennent pas aux groupes A1, A2L, A2 et A3 qui sont définis dans l'ISO 817. Les fluides frigorigènes inflammables se limitent à ceux dont la masse molaire est supérieure ou égale à 42 kg/kmol d'après la formule "la plus défavorable" (WCF, Worst Case Formulation) spécifiée dans l'ISO 817.
Dans la mesure du possible, la présente norme traite des dangers courants engendrés par les appareils qui sont rencontrés dans le cadre d'une utilisation normale et elle prend pour hypothèse que l'installation, l'entretien, la mise hors service et la mise au rebut sont effectués en toute sécurité par des personnes compétentes et que le dégagement accidentel de fluides frigorigènes est évité. Toutefois, elle ne spécifie pas les critères qui permettent d'assurer la compétence des personnes lors de l'installation, de l'entretien et de la mise au rebut. Les exigences de sécurité pendant la mise au rebut ne sont pas spécifiées dans la présente norme.
L'Annexe HH fournit des exigences informatives relatives à la compétence du personnel. Les critères de compétence du personnel aux fins des systèmes de certification figurent dans l'ISO 22712.
Sauf spécification contraire dans la présente norme et ses annexes, les exigences relatives à la sécurité des systèmes frigorifiques sont spécifiées dans:
– l'ISO 5149-1:2014, l'ISO 5149-1:2014/AMD1:2015 et l'ISO 5149-1:2014/AMD2:2021;
– l'ISO 5149-2:2014 et l'ISO 5149-2:2014/AMD1:2020;
– l'ISO 5149-3:2014 et l'ISO 5149-3:2014/AMD1:2021.
Les dispositifs de chauffage supplémentaires (ou les dispositions concernant leur installation) sont couverts par le domaine d'application de la présente norme, mais uniquement les dispositifs de chauffage qui sont conçus en tant que partie de l'appareil, les commandes étant incorporées à l'appareil.
L'attention est attirée sur le fait que
- pour les appareils destinés à être utilisés dans des véhicules ou à bord de navires ou d'avions, des exigences supplémentaires peuvent être nécessaires;
- dans de nombreux pays, des exigences supplémentaires sont spécifiées par exemple par les organismes nationaux de la santé publique responsables de la protection des travailleurs et par les organismes nationaux responsables du stockage, du transport, de la construction des bâtiments et des installations.
La présente norme ne s'applique pas
– aux humidificateurs destinés
General Information
Relations
Buy Standard
Standards Content (Sample)

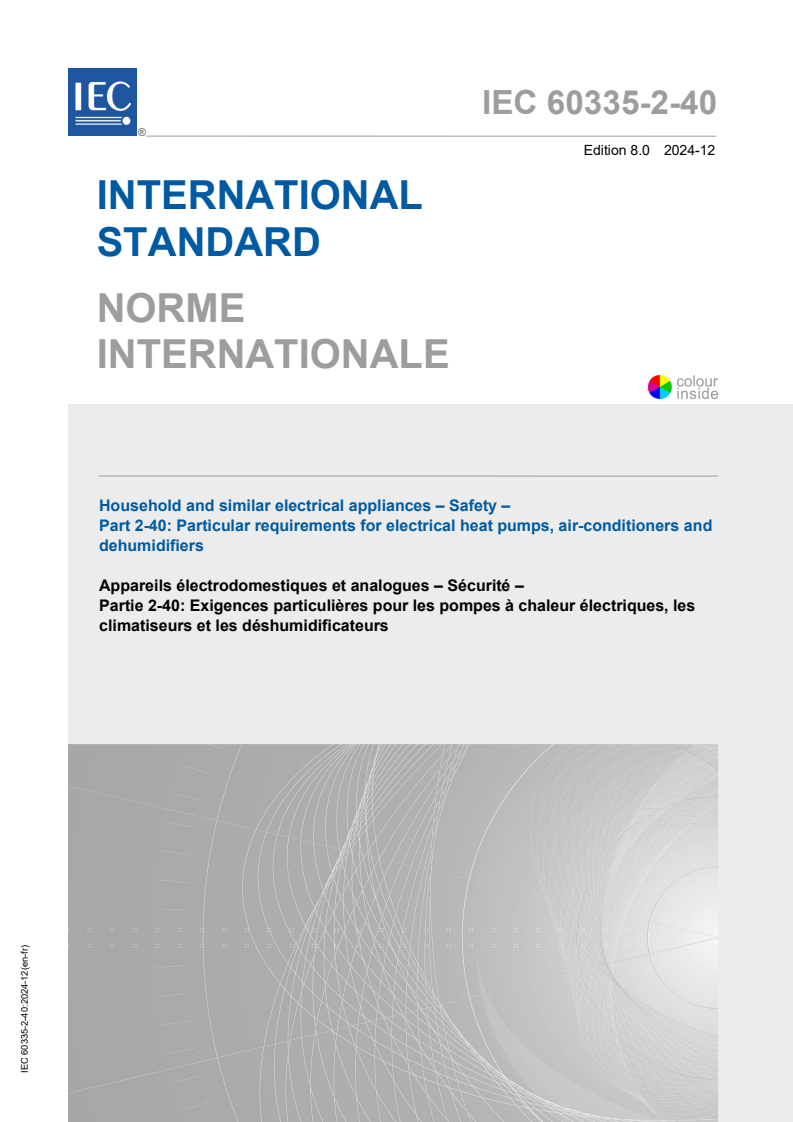

IEC 60335-2-40 ®
Edition 8.0 2024-12
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Household and similar electrical appliances – Safety –
Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and
dehumidifiers
Appareils électrodomestiques et analogues – Sécurité –
Partie 2-40: Exigences particulières pour les pompes à chaleur électriques, les
climatiseurs et les déshumidificateurs
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.
IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.
About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.
IEC publications search - webstore.iec.ch/advsearchform IEC Products & Services Portal - products.iec.ch
The advanced search enables to find IEC publications by a Discover our powerful search engine and read freely all the
variety of criteria (reference number, text, technical publications previews, graphical symbols and the glossary.
committee, …). It also gives information on projects, replaced With a subscription you will always have access to up to date
and withdrawn publications. content tailored to your needs.
IEC Just Published - webstore.iec.ch/justpublished
Electropedia - www.electropedia.org
Stay up to date on all new IEC publications. Just Published
The world's leading online dictionary on electrotechnology,
details all new publications released. Available online and once
containing more than 22 500 terminological entries in English
a month by email.
and French, with equivalent terms in 25 additional languages.
Also known as the International Electrotechnical Vocabulary
IEC Customer Service Centre - webstore.iec.ch/csc
(IEV) online.
If you wish to give us your feedback on this publication or need
further assistance, please contact the Customer Service
Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.
A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.
Recherche de publications IEC - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications IEC gratuitement tous les aperçus des publications, symboles
en utilisant différents critères (numéro de référence, texte, graphiques et le glossaire. Avec un abonnement, vous aurez
comité d’études, …). Elle donne aussi des informations sur les toujours accès à un contenu à jour adapté à vos besoins.
projets et les publications remplacées ou retirées.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
Le premier dictionnaire d'électrotechnologie en ligne au monde,
Restez informé sur les nouvelles publications IEC. Just
avec plus de 22 500 articles terminologiques en anglais et en
Published détaille les nouvelles publications parues.
français, ainsi que les termes équivalents dans 25 langues
Disponible en ligne et une fois par mois par email.
additionnelles. Egalement appelé Vocabulaire
Electrotechnique International (IEV) en ligne.
Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
sales@iec.ch.

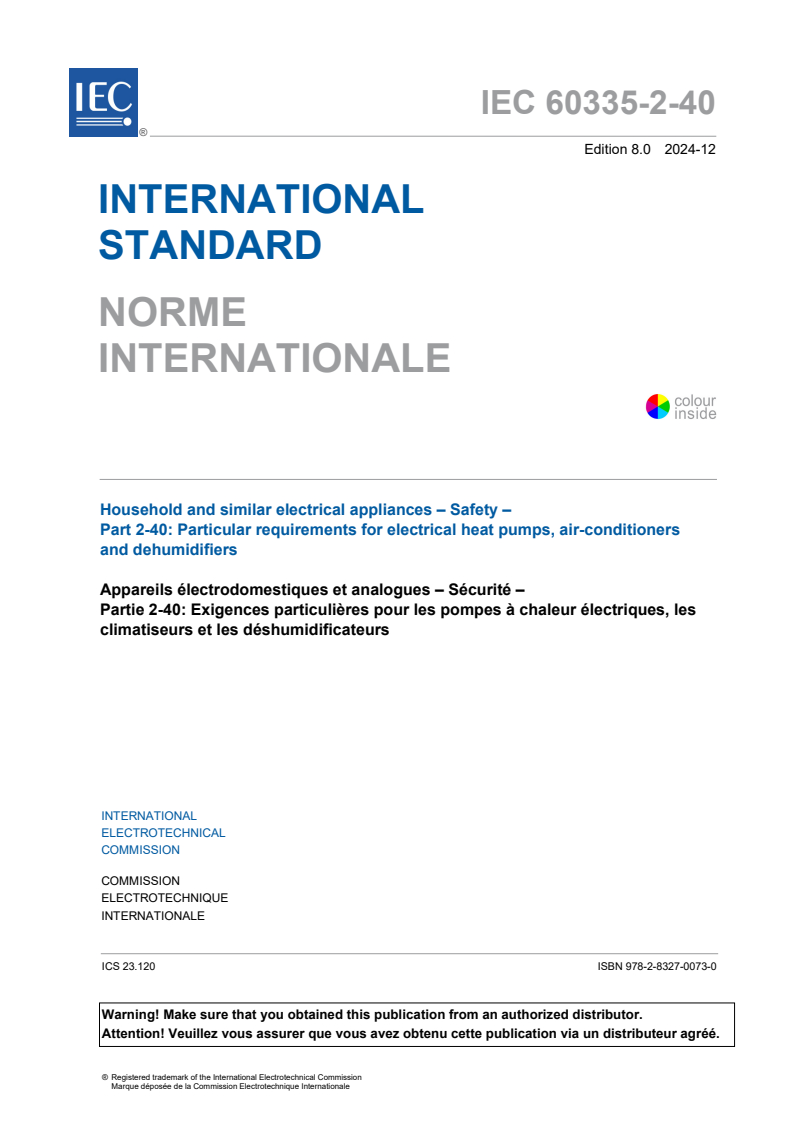

IEC 60335-2-40 ®
Edition 8.0 2024-12
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Household and similar electrical appliances – Safety –
Part 2-40: Particular requirements for electrical heat pumps, air-conditioners
and dehumidifiers
Appareils électrodomestiques et analogues – Sécurité –
Partie 2-40: Exigences particulières pour les pompes à chaleur électriques, les
climatiseurs et les déshumidificateurs
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 23.120 ISBN 978-2-8327-0073-0
– 2 – IEC 60335-2-40:2024 © IEC 2024

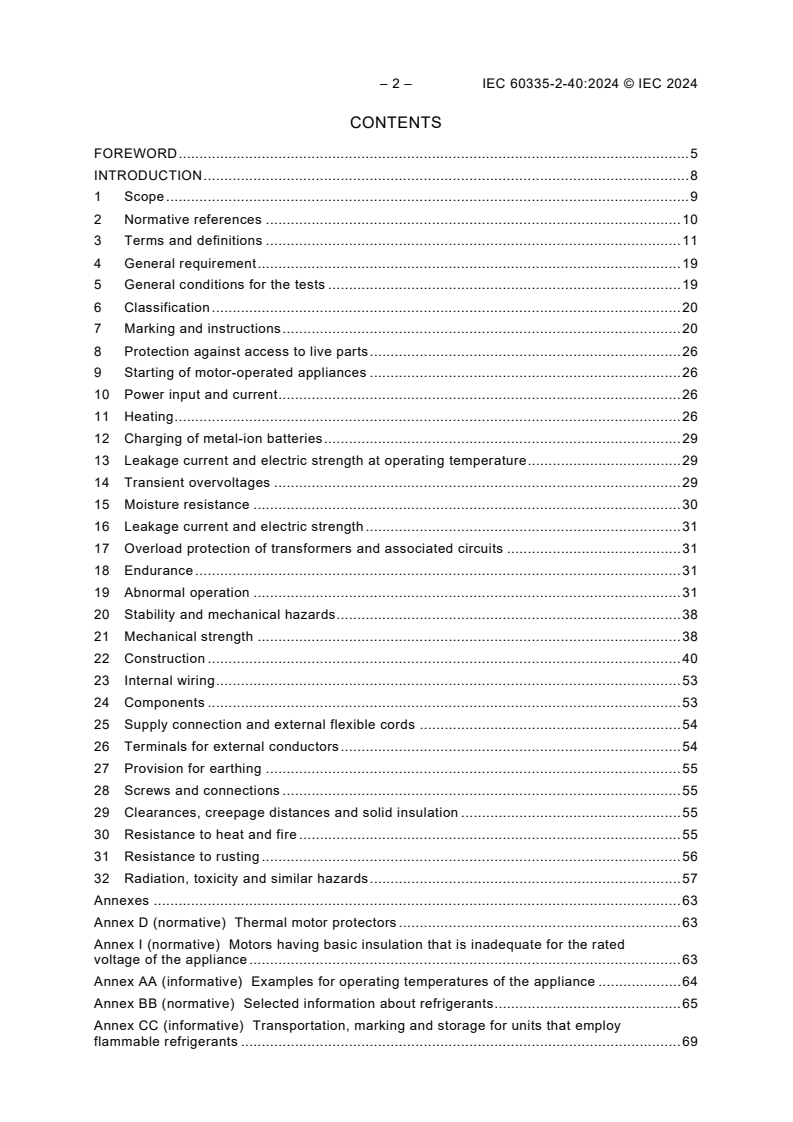

CONTENTS
FOREWORD . 5
INTRODUCTION . 8
1 Scope . 9
2 Normative references . 10
3 Terms and definitions . 11
4 General requirement . 19
5 General conditions for the tests . 19
6 Classification . 20
7 Marking and instructions . 20
8 Protection against access to live parts . 26
9 Starting of motor-operated appliances . 26
10 Power input and current . 26
11 Heating . 26
12 Charging of metal-ion batteries . 29
13 Leakage current and electric strength at operating temperature . 29
14 Transient overvoltages . 29
15 Moisture resistance . 30
16 Leakage current and electric strength . 31
17 Overload protection of transformers and associated circuits . 31
18 Endurance . 31
19 Abnormal operation . 31
20 Stability and mechanical hazards . 38
21 Mechanical strength . 38
22 Construction . 40
23 Internal wiring . 53
24 Components . 53
25 Supply connection and external flexible cords . 54
26 Terminals for external conductors . 54
27 Provision for earthing . 55
28 Screws and connections . 55
29 Clearances, creepage distances and solid insulation . 55
30 Resistance to heat and fire . 55
31 Resistance to rusting . 56
32 Radiation, toxicity and similar hazards . 57
Annexes . 63
Annex D (normative) Thermal motor protectors . 63
Annex I (normative) Motors having basic insulation that is inadequate for the rated
voltage of the appliance . 63
Annex AA (informative) Examples for operating temperatures of the appliance . 64
Annex BB (normative) Selected information about refrigerants . 65
Annex CC (informative) Transportation, marking and storage for units that employ
flammable refrigerants . 69
Annex DD (normative) Requirements for installation, service, maintenance and repair,
and decommissioning instructions of appliances using flammable refrigerants . 70
Annex EE (normative) Pressure tests . 80
Annex FF (normative) Leak simulation tests . 82
Annex GG (normative) Charge limits, ventilation requirements and requirements for
secondary circuits . 84
Annex HH (informative) Competence of service personnel . 119
Annex II (Void) . 122
Annex JJ (normative) Allowable openings of relays and similar components to prevent
ignition of A2L refrigerants . 123
Annex KK (normative) Test method for hot surface ignition temperature for A2L . 125
Annex LL (Void) . 129
Annex MM (normative) Refrigerant sensor location confirmation test . 130
Annex NN (normative) Flame arrest enclosure verification test for A2L refrigerants . 133
Annex OO (Void) . 135
Annex PP (normative) Leak detection system confirmation test for flammable
refrigerants . 136
Annex QQ (normative) Methods for determining releasable charge . 142
Bibliography . 150
Figure 101 – Example of label for field charged units . 58
Figure 102 – Arrangement for heating test of appliances with supplementary air heater . 60
Figure 103 – Supply circuit for locked-rotor test of a motor of the single-phase type . 61
Figure 104 – Power spectral density profile for vibration test in 21.101 . 61
Figure 105 – Dimensional details for the weight in the area of the pressure ball . 61
Figure 106 – Measurement before and after the test . 62
Figure GG.1 – Unventilated area. 115
Figure GG.2 – Mechanical ventilation . 116
Figure GG.3 – Relevant heights h , h and h for calculation of A and m . 117
inst 0 rel min max
Figure GG.4 – Airfl
...
