IEC 60320-2-3:1998

Appliance coupler for household and similar general purposes - Part 2-3: Appliance coupler with a degree of protection higher than IPX0

Applies to two-pole non-reversible appliance couplers for cold conditions for a.c. only, with a degree of protection against ingress of water higher than IPX0, with a rated voltage not exceeding 250 V and rated current not exceeding 10 A for a 50 Hz or 60 Hz supply. They are intended for the connection of the supply cord to portable electrical appliances of class II for household, commercial and light industrial use. The clauses of this standard supplement or modify the corresponding clauses in IEC 60320-1.

Connecteurs pour usages domestiques et usages généraux analogues - Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0

Est applicable aux connecteurs bipolaires pour conditions froides, pour courant alternatif seulement, avec un degré de protection contre la pénétration de l'eau supérieur à IPX0, de tension assignée ne dépassant pas 250 V et de courant assigné ne dépassant pas 10 A alimentés à 50 Hz ou 60 Hz. Ils sont destinés au raccordement d'un câble souple d'alimentation aux appareils électriques portatifs de classe II pour usages domestiques, commerciaux et industriels légers. Les articles de cette norme complètent ou modifient les articles correspondants de la CEI 60320-1.

General Information

• Status: Published
• Publication Date: 23-Jan-2005
• ICS: 27.120 - Nuclear energy engineering
• ICS: 29.120.30 - Plugs, socket-outlets, couplers
• Technical Committee: SC 23G - Appliance couplers
• Drafting Committee: MT 1 - TC 23/SC 23G/MT 1
• Current Stage: DELPUB - Deleted Publication
• Start Date: 29-Jun-2018
• Completion Date: 26-Oct-2025

Relations

• Amended By: IEC 60320-2-3:1998/AMD1:2004 - Amendment 1 - Appliance coupler for household and similar general purposes - Part 2-3: Appliance coupler with a degree of protection higher than IPX0
• Effective Date: 05-Sep-2023
• Revised: IEC 60320-2-3:2018 - Appliance couplers for household and similar general purposes - Part 2-3: Appliance couplers with a degree of protection higher than IPX0
• Effective Date: 05-Sep-2023

Overview

IEC 60320-2-3:1998 is an international standard published by the International Electrotechnical Commission (IEC) that specifies requirements for appliance couplers used with household and similar general-purpose electrical appliances. This part of IEC 60320 covers two-pole, non-reversible appliance couplers designed for cold conditions for alternating current (a.c.) supply only. The couplers described have a degree of protection against water ingress exceeding IPX0 and are rated for voltages up to 250 V and currents up to 10 A at 50 Hz or 60 Hz. These appliance couplers are primarily intended for connecting supply cords to Class II portable electrical appliances used in household, commercial, and light industrial environments.

IEC 60320-2-3 supplements and modifies the general requirements outlined in IEC 60320-1 by focusing specifically on couplers offering enhanced protection against moisture ingress, which is critical for safety and reliability in environments exposed to water or humidity.

Key Topics

• Scope and Application: Defines applicability to two-pole non-reversible couplers with increased water ingress protection beyond IPX0 ratings.
• Degree of Protection: Specifies minimum protection standards against water penetration to ensure safe and reliable operation in moist or wet conditions.
• Electrical Ratings: Limits couplers to a maximum rated voltage of 250 V and rated current of 10 A compatible with standard household power supplies at 50/60 Hz.
• Safety Requirements: Includes construction, insulation resistance, electrical strength, protection against electric shock, and mechanical sturdiness standards.
• Testing and Compliance: Outlines test methods such as moisture resistance, insulation resistance, dielectric strength, heating resistance, and mechanical endurance to validate product conformity.
• Marking and Dimensions: Details requirements for clear markings on couplers for identification, correct polarity, and compatibility checks, as well as standardized physical dimensions to ensure interchangeability.
• Materials and Aging Resistance: Specifies use of materials resistant to heat, aging, rust, and electromagnetic interference-crucial for durable appliance connections.
• EMC Compatibility: Addresses electromagnetic compatibility requirements to prevent interference with other electrical devices.

Applications

IEC 60320-2-3 appliance couplers are widely used in electrical appliances where enhanced moisture protection is essential. Typical application sectors include:

• Household Appliances: Devices like electric kettles, portable heaters, and kitchen equipment that may operate in damp conditions.
• Light Industrial Equipment: Tools and machines used in environments where water splash or humidity are common.
• Commercial Appliances: Portable appliances in commercial kitchens or retail environments requiring safe and reliable connectors.
• Class II Appliance Connections: Ensures safety compliance for double-insulated portable appliances without protective earth connection.
• Supply Cord Connections: Facilitates safe and standardized supply cord attachment for ease of use and maintenance.

Adhering to IEC 60320-2-3 helps manufacturers ensure their appliance couplers meet international safety and performance standards, reduce risk of electrical hazards, and gain market access globally.

Related Standards

• IEC 60320-1: General requirements for appliance couplers for household and similar purposes, laying the foundational technical specifications.
• IEC 60529: Degrees of protection provided by enclosures (IP Code), used here to classify moisture ingress protection levels.
• IEC 60950 / IEC 62368: Safety standards for information technology and audio/video equipment, applicable for connected devices using these appliance couplers.
• IEC 61000 series: Electromagnetic compatibility (EMC) testing standards relevant for appliance couplers to avoid electromagnetic interference.
• National and Regional Standards: Such as UL, CSA, or VDE standards that may reference or harmonize with IEC 60320 series for regional compliance.

---

Keywords: IEC 60320-2-3, appliance coupler, IPX0, moisture protection, household appliance connectors, electrical safety standards, Class II appliances, rated voltage 250 V, rated current 10 A, IEC standards, supply cord couplers, waterproof electrical connectors, IEC 60320 series, appliance connector testing, electromagnetic compatibility, IEC certification.

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
60320-2-3
INTERNATIONAL
Première édition
STANDARD
First edition
1998-09
Connecteurs pour usages domestiques
et usages généraux analogues –
Partie 2-3:
Connecteurs avec degré de protection
supérieur à IPX0
Appliance coupler for household and similar
general purposes –
Part 2-3:
Appliance coupler with a degree of protection
higher than IPX0
Numéro de référence
Reference number
CEI / IEC 60 320-2-3:1998

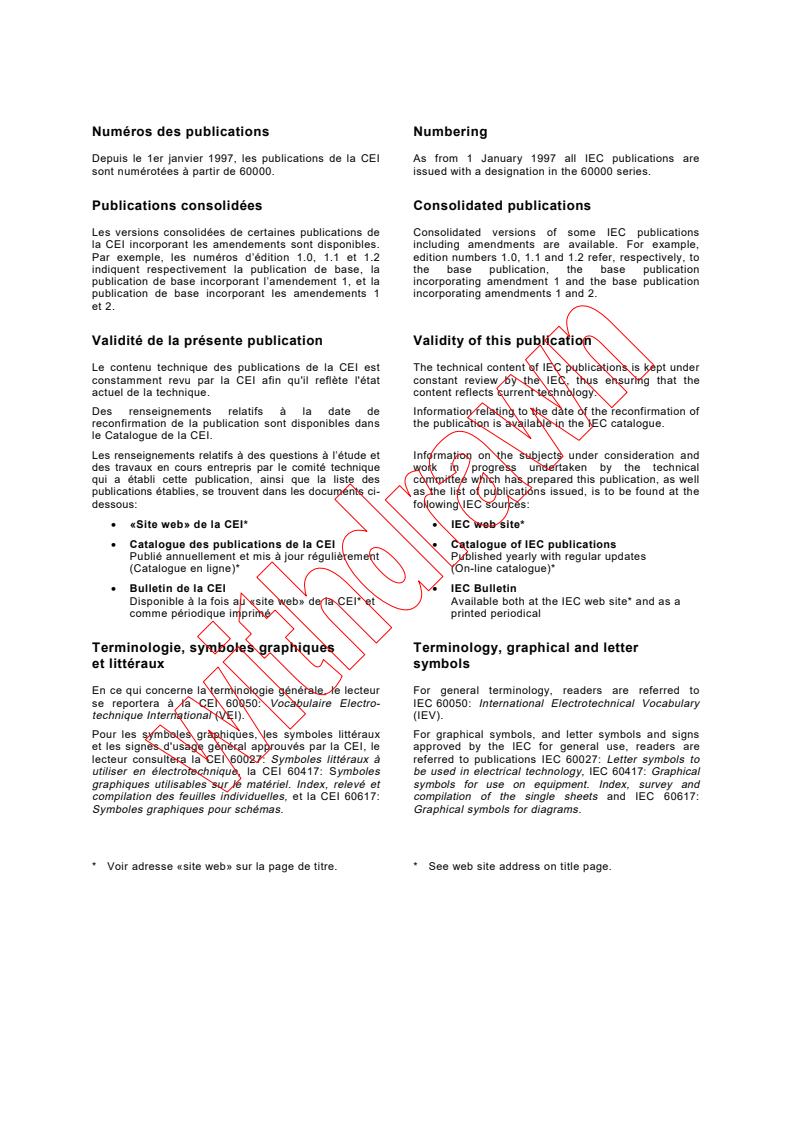

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication

publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60320-2-3
INTERNATIONAL
Première édition
STANDARD
First edition
1998-09
Connecteurs pour usages domestiques
et usages généraux analogues –
Partie 2-3:
Connecteurs avec degré de protection
supérieur à IPX0
Appliance coupler for household and similar
general purposes –
Part 2-3:
Appliance coupler with a degree of protection
higher than IPX0
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE U
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60320-2-3 © CEI:1998

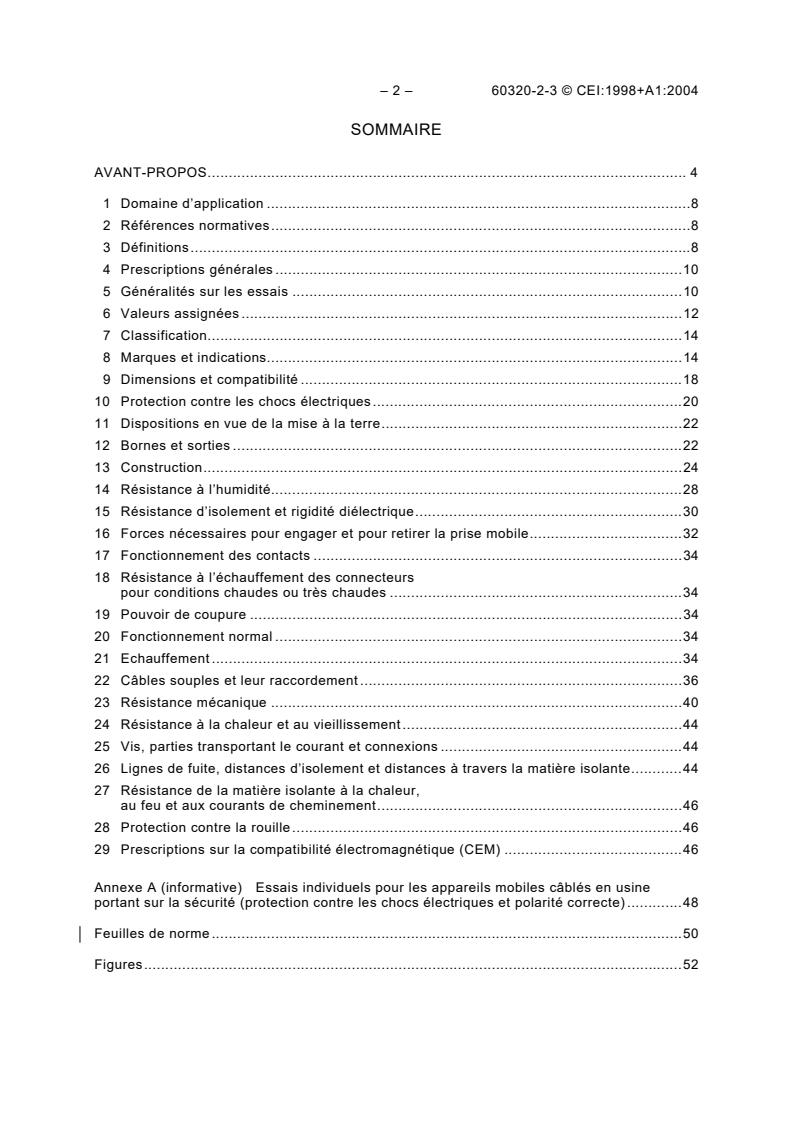

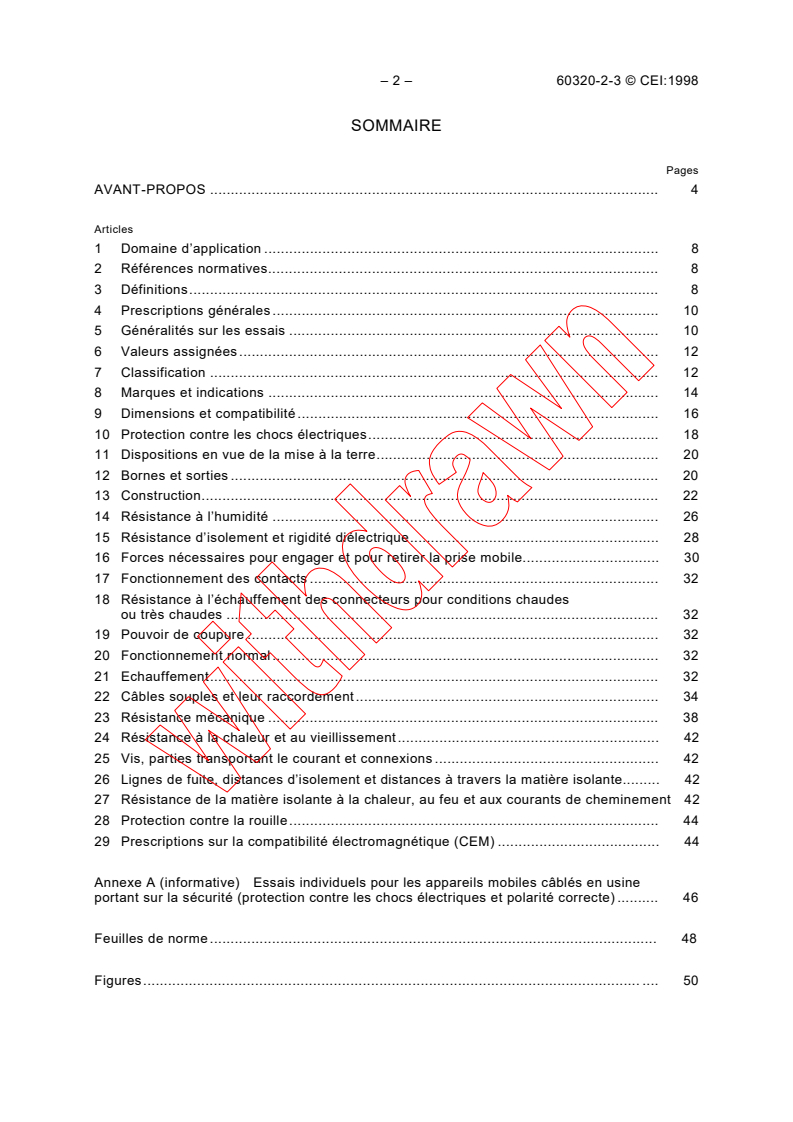

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d’application. 8

2 Références normatives. 8

3 Définitions. 8

4 Prescriptions générales. 10
5 Généralités sur les essais . 10
6 Valeurs assignées. 12
7 Classification. 12
8 Marques et indications . 14
9 Dimensions et compatibilité. 16
10 Protection contre les chocs électriques. 18
11 Dispositions en vue de la mise à la terre. 20
12 Bornes et sorties . 20
13 Construction. 22
14 Résistance à l’humidité . 26
15 Résistance d’isolement et rigidité diélectrique. 28
16 Forces nécessaires pour engager et pour retirer la prise mobile. 30
17 Fonctionnement des contacts . 32
18 Résistance à l’échauffement des connecteurs pour conditions chaudes
ou très chaudes . 32
19 Pouvoir de coupure . 32
20 Fonctionnement normal. 32
21 Echauffement. 32
22 Câbles souples et leur raccordement. 34
23 Résistance mécanique. 38
24 Résistance à la chaleur et au vieillissement. 42
25 Vis, parties transportant le courant et connexions . 42
26 Lignes de fuite, distances d’isolement et distances à travers la matière isolante. 42

27 Résistance de la matière isolante à la chaleur, au feu et aux courants de cheminement 42
28 Protection contre la rouille. 44
29 Prescriptions sur la compatibilité électromagnétique (CEM) . 44
Annexe A (informative) Essais individuels pour les appareils mobiles câblés en usine
portant sur la sécurité (protection contre les chocs électriques et polarité correcte) . 46
Feuilles de norme. 48
Figures. . 50

60320-2-3 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope. 9

2 Normative references. 9

3 Definitions. 9

4 General requirements. 11
5 General notes on tests . 11
6 Standard ratings. 13
7 Classification. 13
8 Marking. 15
9 Dimensions and compatibility . 17
10 Protection against electric shock . 19
11 Provision for earthing . 21
12 Terminals and terminations . 21
13 Construction. 23
14 Moisture resistance. 27
15 Insulation resistance and electric strength . 29
16 Forces necessary to insert and to withdraw the connector. 31
17 Operation of contacts . 33
18 Resistance to heating of appliance couplers for hot conditions or very hot conditions . 33
19 Breaking capacity. 33
20 Normal operation. 33
21 Temperature rise. 33
22 Cords and their connection. 35
23 Mechanical strength. 39
24 Resistance to heat and ageing. 43
25 Screws, current-carrying parts and connections . 43
26 Creepage distances, clearances and distances through insulation . 43
27 Resistance of insulating material to heat, fire and tracking. 43

28 Resistance to rusting. 45
29 Electromagnetic compatibility (EMC) requirements . 45
Annex A (informative) Routine tests for factory wired appliance couplers related
to safety (protection against electric shock and correct polarity) . 47
Standard sheets . 48
Figures. 51

– 4 – 60320-2-3 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
CONNECTEURS POUR USAGES DOMESTIQUES

ET USAGES GÉNÉRAUX ANALOGUES –

Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale correspondante doit
être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme Internationale CEI 60320-2-3 a été établie par le sous-comité 23G: Connecteurs, du
comité d’études 23 de la CEI: Petit appareillage.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23G/185/FDIS 23G/188/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
Cette partie 2 est destinée à être utilisée conjointement avec la CEI 60320-1: Connecteurs
pour usages domestiques et usages généraux analogues – Partie 1: Prescriptions générales.
Elle a été établie sur la base de la première édition de cette norme, parue en 1994, et des
amendements 1 (1995) et 2 (1996).
Les articles de cette norme complètent ou modifient les articles correspondants de la
CEI 60320-1.
Quand il n'y a pas de paragraphe correspondant dans la présente norme, le paragraphe de la
CEI 60320-1 s´applique sans modification pour autant qu'il est raisonnable. Lorsque
la présente norme spécifie «addition», «modification» ou «remplacement», la prescription, la
modalité d'essai ou le commentaire correspondant de la première partie doit être adapté
en conséquence.
60320-2-3 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
APPLIANCE COUPLERS FOR HOUSEHOLD

AND SIMILAR GENERAL PURPOSES –

Part 2-3: Appliance couplers with a degree of protection higher than IPX0

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60320-2-3 has been prepared by subcommittee 23G: Appliance
couplers, of IEC technical committee 23: Electrical accessories.
The text of this part is based on the following documents:
FDIS Report on voting
23G/185/FDIS 23G/188/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This part 2 is to be used in conjunction with IEC 60320-1: Appliance couplers for household
and similar general purposes – Part 1: General requirements. It was established on the basis of
the first edition of that standard (1994) and its amendments 1 (1995) and 2 (1996).
The clauses of this standard supplement or modify the corresponding clauses in IEC 60320-1.
When a particular subclause of part 1 is not mentioned in this part 2, the subclause of
IEC 60320-1 applies as far as is reasonable. Where this standard states “addition”,
“amendment” or “replacement”, the relevant requirement, test specification or explanatory
matter in IEC 60320-1 is to be adapted accordingly.

– 6 – 60320-2-3 © CEI:1998
Dans la présente publication, les paragraphes complémentaires à ceux de la CEI 60320-1 sont
numérotés à partir de 101.
L´annexe A est donnée uniquement à titre d'information.

Dans la présente norme, les caractères d'imprimerie suivants sont employés:

– prescriptions: caractères romains;

– modalités d'essais: caractères italiques;

– commentaires: petits caractères romains.

60320-2-3 © IEC:1998 – 7 –
Subclauses which are additional to those in part 1 are numbered starting from 101.

Annex A is for information only.

In this particular standard the following print types are used:

– requirements: in roman type;

– test specifications: in italic type;

– explanatory matter: in smaller roman type.

– 8 – 60320-2-3 © CEI:1998
CONNECTEURS POUR USAGES DOMESTIQUES

ET USAGES GÉNÉRAUX ANALOGUES –

Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0

1 Domaine d’application
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:

La présente norme est applicable aux connecteurs bipolaires pour conditions froides, pour
courant alternatif seulement, avec un degré de protection contre la pénétration de l’eau
supérieur à IPX0, de tension assignée ne dépassant pas 250 V et de courant assigné ne
dépassant pas 10 A alimentés à 50 Hz ou 60 Hz.
Ils sont destinés au raccordement d’un câble souple d’alimentation aux appareils électriques
portatifs de classe II pour usages domestiques, commerciaux et industriels légers.
NOTE 1 – Cette note de la CEI 60320-1 s´applique.
NOTE 2 – Cette note de la CEI 60320-1 s´applique.
NOTE 3 – Cette note de la CEI 60320-1 s´applique.
NOTE 4 – Cette note de la CEI 60320-1 ne s´applique pas.
NOTE 5 – Cette note de la CEI 60320-1 s´applique.
Notes additionnelles:
NOTE 6 – Les degrés de protection contre la pénétration de l’eau (code IP) sont spécifiés dans la CEI 60529.
NOTE 7 – Les classes de matériels électriques sont spécifiées dans la CEI 60536.
2 Références normatives
L’article de la CEI 60320-1 s´applique avec les additions suivantes:
CEI 60320-1:1994, Connecteurs pour usages domestiques et usages généraux analogues –
Partie 1: Prescriptions générales
CEI 60529:1989, Degrés de protection procurés par les enveloppes (code IP)
3 Définitions
L’article de la CEI 60320-1 s´applique avec les additions suivantes:
3.101
fiche mobile mâle
socle de connecteur destiné à être relié par un câble souple à un équipement électrique
3.102
surface accessible d’un appareil
surface d’un appareil qui peut être touchée au moyen du doigt d’épreuve indiqué à la figure 10
de la CEI 60320-1, lorsque l’appareil est assemblé comme en usage normal et dans les
conditions suivantes:
a) pour les prises mobiles: appareil complémentaire non inséré mais couvercle en position
ouverte;
60320-2-3 © IEC:1998 – 9 –
APPLIANCE COUPLERS FOR HOUSEHOLD

AND SIMILAR GENERAL PURPOSES –

Part 2-3: Appliance couplers with a degree of protection higher than IPX0

1 Scope
This clause of IEC 60320-1 applies amended as follows:
This standard applies to two-pole non-reversible appliance couplers for cold conditions for a.c.
only, with a degree of protection against ingress of water higher than IPX0, with a rated voltage
not exceeding 250 V and a rated current not exceeding 10 A for a 50 Hz or 60 Hz supply.
They are intended for the connection of the supply cord to portable electrical appliances of
class II for household, commercial and light industrial use.
NOTE 1 – This note of IEC 60320-1 applies.
NOTE 2 – This note of IEC 60320-1 applies.
NOTE 3 – This note of IEC 60320-1 applies.
NOTE 4 – This note of IEC 60320-1 does not apply.
NOTE 5 – This note of IEC 60320-1 applies.
Additional notes:
NOTE 6 – IEC 60529 specifies the degree of protection against the ingress of water (IP code).
NOTE 7 – IEC 60536 specifies the class of equipment.
2 Normative references
This clause of IEC 60320-1 applies with the following additions:
IEC 60320-1:1994, Appliance couplers for household and similar general purposes – Part 1:
General requirements
IEC 60529:1989, Degrees of protection provided by enclosures (IP code)

3 Definitions
This clause of IEC 60320-1 applies with the following additions:
3.101
plug connector
appliance inlet intended to be attached by a cord to equipment
3.102
accessible surface of an accessory
surface of an accessory that can be touched by means of the test finger shown in figure 10 of
IEC 60320-1, when the accessory is assembled as in normal use and in the following
conditions:
a) for connectors: without the complementary accessory in engagement but with the cover in
the open position;
– 10 – 60320-2-3 © CEI:1998
b) pour les fiches mobiles mâles et les socles de connecteur: appareil complémentaire inséré

dans la condition d’engagement la plus défavorable, mais de telle sorte que le contact

électrique soit assuré entre les contacts (broches et alvéoles).

3.103
couvercle
partie accessible quand l'appareil est en usage normal, qui ne peut être retirée qu’à l’aide d’un

outil, mais dont l´ouverture ne requiert pas l’usage d’un outil

3.104
échantillon d’essai individuel de série

échantillon consistant en un ou plusieurs spécimens similaires fournis dans le but d’effectuer
un essai individuel de série
4 Prescriptions générales
L’article de la CEI 60320-1 s´applique.
5 Généralités sur les essais
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
5.1 Le paragraphe de la CEI 60320-1 s´applique.
5.2 Remplacement:
Sauf spécification contraire, les spécimens sont essayés en l’état de livraison et dans les
conditions normales d’emploi, la température ambiante étant de 20 °C ± 5 °C; les essais sont
exécutés en courant alternatif à 50 Hz ou 60 Hz.
Les spécimens utilisés pour les essais doivent être substantiellement identiques à ceux de la
production normale en ce qui concerne tout détail pouvant affecter les résultats d’essai.
Les appareils non démontables doivent être présentés avec un câble souple d’au moins 1 m de
longueur. Le câble souple des appareils démontables en essai doit être un câble souple à
gaine circulaire de type 60227 IEC 53 sauf spécification contraire.
5.3 Le paragraphe de la CEI 60320-1 ne s´applique pas.
5.4 Le paragraphe de la CEI 60320-1 ne s´applique pas.

5.5 Remplacement:
Un échantillon total de 18 spécimens, de chacun des types, doit être soumis à l’examen et aux
essais comme indiqué dans le tableau suivant:
Essai Nombre de Ordre des essais
spécimens (référence des articles et paragraphes)
1 Examen visuel et vérification manuelle 3 7, 8, 9, 10, 12, 13, 24.1, 25, 26, 28
2 Essais généraux 3 14 (sauf 14.101), 15
3 Essais généraux 3 22 (sauf 22.4), 16, 17, 19, 20, 21
4 Essai de flexion 3 22.4
5 Essai du matériau 3 23, 24.2, 14.101, 15.3
6 Essai du matériau 3 24.2, 27

60320-2-3 © IEC:1998 – 11 –
b) for plug connectors and appliance inlets: with the complementary accessory in the most

unfavourable degree of engagement but such that electrical contact is made between the

contacts (pins and tubes).
3.103
cover
part that is accessible when the accessory is in normal use and removable only with the use of

a tool, but which does not require the use of a tool to open it

3.104
type test sample
sample consisting of one or more similar specimens submitted for the purpose of a type test.
4 General requirements
This clause of IEC 60320-1 applies.
5 General notes on tests
This clause of IEC 60320-1 applies amended as follows:
5.1 This subclause of IEC 60320-1 applies.
5.2 Replacement:
Unless otherwise specified, the specimens are tested as delivered and under normal conditions
of use, at an ambient temperature of 20 °C ± 5 °C; they are tested with a.c. at 50 Hz or 60 Hz.
The specimens used for the tests shall be substantially identical to normal production items in
respect of all details which may affect the test results.
Non-rewirable accessories shall be submitted with a cord at least 1 m long. The cord used for
testing rewirable accessories shall be a sheathed circular flexible cord complying with
60227 IEC 53 unless otherwise specified in a particular clause.
5.3 This subclause of IEC 60320-1 does not apply.
5.4 This subclause of IEC 60320-1 does not apply.

5.5 Replacement:
A total sample comprising 18 specimens, of any one type, shall be submitted to inspection and
tests as given in the following table:
Test Number of Order of tests
specimens (clause and subclause references)
1 Visual inspection and 3 7, 8, 9, 10, 12, 13, 24.1, 25, 26, 28
manual examination
2 General tests 3 14 (except 14.101), 15
3 General tests 3 22 (except 22.4), 16, 17, 19, 20, 21
4 Flexing test 3 22.4
5 Material test 3 23, 24.2, 14.101, 15.3
6 Material test 3 24.2, 27
– 12 – 60320-2-3 © CEI:1998
NOTE 1 – Si un essai particulier est répété, en tant que partie de la séquence normale, cette prescription est

précisée dans l’article concerné.

NOTE 2 – Avec l’accord du fabricant, le même échantillon peut être utilisé pour plus d’une séquence d’essai.

5.6 Le paragraphe de la CEI 60320-1 s´applique.

5.7 Remplacement:
Si aucun appareil ne présente de défaut au cours de la série complète d’essais spécifiés

en 5.5, alors les appareils de ce type sont considérés comme étant conformes à cette norme.

Si un seul appareil, dans un quelconque des groupes, échoue à un essai au cours de la série
complète d’essais spécifiés en 5.5, alors les appareils de ce type sont considérés comme
ayant échoué à la conformité à cette norme, à moins qu’il puisse être démontré que cet
appareil n’était pas de production ou de conception normale, auquel cas un autre lot
d’appareils doit être soumis à l’essai ou aux essais dans ce groupe. S’il n’y a pas d’échec au
cours des essais, alors les appareils de ce type sont considérés comme étant conformes à
cette norme.
Si plus d’un appareil échoue à la série complète d’essais spécifiés en 5.5, alors les appareils
de ce type sont considérés comme étant non conformes à cette norme.
6 Valeurs assignées
Le paragraphe de la CEI 60320-1 s´applique avec les modifications suivantes:
6.1 Le paragraphe de la CEI 60320-1 s´applique.
6.2 Remplacement:
La valeur normale de courant assigné est 10 A.
7 Classification
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
7.1.1 Modification:
Seule la référence aux conditions froides s’applique.

7.1.2 Modification:
Seule la référence à l’équipement de classe II s’applique.
7.2 Remplacement:
Les appareils sont classés, d’après le mode de raccordement du câble, en:
– appareils démontables;
– appareils non démontables.
60320-2-3 © IEC:1998 – 13 –
NOTE 1 – If any particular test is repeated, as part of the normal sequence, this requirement is specified in the

appropriate clause.
NOTE 2 – With the agreement of the manufacturer the same specimen may be used for more than one test

sequence.
5.6 This subclause of IEC 60320-1 applies.

5.7 Replacement:
If no accessory fails in the complete series of tests specified in 5.5, then the accessories of

that type are considered to comply with this standard.

If one accessory in any group fails in the complete series of tests specified in 5.5, then the
accessories of that type are considered to have failed to comply with this standard, unless that
accessory can be shown not to be of normal production or design, in which case a further set
of accessories shall be submitted to the test or tests in that group. If there is no failure in this
retest then the accessories of that type shall be deemed to comply with this standard.
If more than one accessory fails in the complete series of tests specified in 5.5, the
accessories of that type shall be deemed to have failed to comply with this standard.
6 Standard ratings
This clause of IEC 60320-1 applies amended as follows:
6.1 This subclause of IEC 60320-1 applies.
6.2 Replacement:
The rated current is 10 A.
7 Classification
This clause of IEC 60320-1 applies amended as follows:
7.1.1 Amendment:
Only the reference to cold conditions applies.

7.1.2 Amendment:
Only the reference to class II equipment applies.
7.2 Replacement:
Accessories are classified, according to the method of connecting the cord, as:
– rewirable accessories;
– non-rewirable accessories.
– 14 – 60320-2-3 © CEI:1998
Paragraphe complémentaire:
7.101 Ajouter une classification nouvelle:

Les appareils sont classés, d’après la température ambiante au cours de l’utilisation, en:

– connecteurs pour usage à température normale;

– connecteurs pour usage à basse température (–15 °C).

NOTE – Des essais supplémentaires sont à l’étude pour les connecteurs pour usage à basse température.

8 Marques et indications
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
8.1 Remplacement:
Les connecteurs, à l’exception des socles de connecteurs fournis avec l’équipement, doivent
porter les indications suivantes:
a) le nom, la marque de fabrique ou la marque d’identification du fabricant ou du vendeur
responsable;
b) le numéro de cette norme;
c) le courant assigné;
d) la tension assignée;
e) le symbole de la nature du courant;
f) le degré IP assigné;
g) la référence du type, qui peut être un numéro de catalogue, un numéro de code, etc.
8.2 Remplacement:
Les socles de connecteurs doivent être marqués des informations données en 8.1 a) et 8.1 g),
ces indications n’étant pas nécessairement visibles lorsque les appareils sont installés pour
usage extérieur.
NOTE – Il n’est pas nécessaire que le marquage des prises mobiles et des socles de connecteurs soit visible
lorsque ces derniers sont connectés ensemble.
8.3 Le paragraphe de la CEI 60320-1 s´applique.

8.4 Le paragraphe de la CEI 60320-1 s´applique avec les symboles complémentaires
suivants:
Phase L
Neutre N
Protection contre les projections d’eau IPX4
NOTE – Dans le code IP la lettre X, concernant la protection contre la pénétration des corps solides, est remplacée
par le chiffre correspondant.
8.5 Le paragraphe de la CEI 60320-1 ne s´applique pas.

60320-2-3 © IEC:1998 – 15 –
Additional subclause:
7.101 Add a new classification:

Accessories are classified, according to the ambient temperature for their use, as:

– appliance couplers for use in normal temperature;

– appliance couplers for use in low temperature (–15 °C).

NOTE – Additional tests are under consideration for appliance couplers for use in low temperature.

8 Marking
This clause of IEC 60320-1 applies amended as follows:
8.1 Replacement:
Couplers, except for appliance inlets supplied with the equipment, shall be marked with:
a) name, trade mark or identification mark of the maker or responsible vendor;
b) number of this standard;
c) rated current;
d) rated voltage;
e) symbol for nature of supply;
f) IP rating;
g) type reference, which may be a catalogue number, code number, etc.
8.2 Replacement:
Appliance inlets shall be marked with the information given in 8.1 a) and 8.1 g) which need not
be visible when installed for use outdoors.
NOTE – The marking on connectors and appliance inlets need not be visible when these are connected together.
8.3 This subclause of IEC 60320-1 applies.
8.4 This subclause of IEC 60320-1 applies with the following additional symbols:

Line L
Neutral N
Protected against splashing water IPX4
NOTE – In the IP code the letter X, concerning protection against ingress of solid objects, is replaced by the
relevant number.
8.5 This subclause of IEC 60320-1 does not apply.

– 16 – 60320-2-3 © CEI:1998
8.6 Modification:
Le paragraphe de la CEI 60320-1 s’applique, sauf pour la référence au contact de terre et à la

borne de terre.
8.7 Le paragraphe de la CEI 60320-1 s´applique.

8.8 Le paragraphe de la CEI 60320-1 s´applique.

Paragraphes complémentaires:
8.101 Les câbles souples des appareils non démontables ne doivent pas être de couleur
noire, verte, blanche ou marron.
8.102 Pour les connecteurs prévus pour la vente au détail, le fournisseur doit produire une
notice d’instructions, sur ou à l’intérieur de l’emballage de vente, avec chaque connecteur ou
appareil, décrivant clairement l’étendue de son aptitude à être utilisé à l’extérieur. L’information
sur la résistance à l’humidité doit être clairement visible au client et il convient d'inclure une
recommandation indiquant que le câble à fixer sur l’appareil ne soit pas de couleur noire, verte,
blanche ou brune. La feuille d’instructions doit préciser que la fiche mobile mâle doit être
connectée à l’appareil d’utilisation et la prise mobile côté alimentation électrique.
Si le connecteur ou l’appareil est non démontable, avec un câble raccordé, chaque extrémité
libre doit être marquée pour indiquer qu’elle est destinée à l’appareil d’utilisation ou à
l’alimentation électrique suivant le cas, avec indication du danger d’une connexion incorrecte
ou d’une connexion à un appareil d’utilisation nécessitant la présence d’un conducteur de
continuité de terre.
Excepté le cas où une fiche mobile mâle ou un socle de connecteur équipé d’un câble souple
est livré directement à un fabricant pour incorporation dans un autre équipement, l’extrémité
libre d’un tel assemblage doit avoir une étiquette attachée indiquant:
«Il faut que le câble souple de cet appareil soit connecté convenablement à une partie de
l’équipement avant que l’appareil d’utilisation ne soit mis sous tension.»
Si le connecteur ou l’appareil est démontable, des instructions doivent être données pour les
points suivants:
a) longueurs de la gaine et de l’isolation à dénuder;
b) identification des accessoires à connecter à l’appareil d’utilisation ou au câble
d’alimentation, suivant le cas;

c) connexion du conducteur marron à la borne marquée L et du conducteur bleu à la borne
marquée N;
d) importance de l’assemblage correct du serre-câble, y compris la nécessité de faire pénétrer
au moins 3 mm de gaine au-delà du dispositif de serrage;
e) nécessité de n’utiliser que du câble souple rond.
La conformité aux prescriptions de 8.101 et 8.102 est vérifiée par examen.
9 Dimensions et compatibilité
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:

60320-2-3 © IEC:1998 – 17 –
8.6 Amendment:
This subclause of IEC 60320-1 applies except for the reference to earthing contact and
earthing terminal.
8.7 This subclause of IEC 60320-1 applies.

8.8 This subclause of IEC 60320-1 applies.

Additional subclauses:
8.101 Cords of non-rewirable accessories shall not be coloured black, green, white or brown.
8.102 For couplers intended for retail sale the supplier shall include an instruction leaflet, on
or inside the sales package, with each coupler or accessory, clearly describing the extent of its
suitability for use outdoors. Information regarding weather resistance shall be clearly visible to
the purchaser and a recommendation shall be made that the cord to be fitted to the accessory
should not be coloured black, green, white or brown. The instruction sheet shall include
information stating that the plug connector shall be connected to the equipment and the
connector to the mains supply side.
If the coupler or accessory is non-rewirable with a cord attached, each free end shall be
marked for connection to the appliance or mains supply as appropriate, with guidance on the
danger of an incorrect connection or of a connection to an appliance requiring the protection of
an earth continuity conductor.
Except when a plug connector or appliance inlet fitted with a cord is supplied direct to a
manufacturer for incorporation in other equipment, the free end of such an assembly shall have
a label attached stating:
"The cord of this accessory must be properly connected to a piece of equipment before the
appliance is energised."
If the coupler or accessory is rewirable, instructions shall be provided on the following:
a) stripping lengths for sheath and insulation;
b) identity of accessories to be connected to appliance or mains cord, as appropriate;
c) connection of brown wire to terminal marked L and blue wire to terminal marked N;
d) importance of correct assembly of cord anchorage including need for at least 3 mm of

sheath to protrude beyond the clamping device;
e) suitable for use with circular type cords only.
Compliance with the requirements of 8.101 and 8.102 is checked by inspection.
9 Dimensions and compatibility
This clause of IEC 60320-1 applies amended as follows:

– 18 – 60320-2-3 © CEI:1998
9.1 Remplacement:
Les connecteurs doivent être conformes aux dimensions données dans les feuilles de norme A
et B de cette norme excepté dans le cas indiqué en 9.6.

La conformité est vérifiée par des mesures et, le cas échéant, par l’utilisation du ou des
calibres appropriés décrits dans les figures 1 et 2.

Lorsque le calibre de la figure 1 est utilisé, il doit être possible d’insérer entièrement la prise

mobile dans le calibre avec une force ne dépassant pas 60 N. Pour vérifier l’insertion correcte
et complète, le calibre doit être pourvu d’une ouverture côté entrée.

Lorsque le calibre principal et le calibre supplémentaire de la figure 2 sont utilisés, il doit être
possible d’insérer entièrement le calibre principal dans le socle de connecteur avec une force
n’excédant pas 60 N. Le calibre supplémentaire doit être poussé au-delà du barreau.
Des plans doivent être fournis avec le calibre principal pour vérifier les longueurs de broche et
d’enveloppe; l’engagement complet du calibre supplémentaire vérifie le puits extérieur du socle
de connecteur.
9.2 Remplacement:
Les dispositions pour maintenir la prise mobile dans la fiche mobile mâle ou le socle de
connecteur doivent être conformes aux feuilles de norme A et B.
La conformité est vérifiée par les essais de l’article 16.
9.3 Le paragraphe de la CEI 60320-1 s´applique.
9.4 Le paragraphe de la CEI 60320-1 s´applique.
9.5 Le paragraphe de la CEI 60320-1 s´applique.
9.6 Le paragraphe de la CEI 60320-1 s´applique.
10 Protection contre les chocs électriques
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:

10.1 Remplacement:
Les connecteurs doivent être conçus de façon que les parties sous tension des socles de
connecteurs ne soient pas accessibles lorsque la prise mobile est partiellement ou
complètement engagée.
Les prises mobiles doivent être conçues de façon que les parties sous tension ne soient pas
accessibles lorsque la prise mobile est convenablement assemblée et câblée comme en usage
normal, mais avec le couvercle ouvert.
La conformité est vérifiée par examen et, si nécessaire, par un essai au doigt d’épreuve
représenté à la figure 10 de la CEI 60320-1. Ce doigt est appliqué dans toutes les positions
possibles et les contacts éventuels avec les parties considérées sont décelés électriquement.

60320-2-3 © IEC:1998 – 19 –
9.1 Replacement:
Couplers shall comply with the appropriate dimensions given in standard sheets A and B of this
standard, except as permitted by 9.6.

Compliance is checked by measurement and, where relevant, by the use of the appropriate
gauge(s) shown in figures 1 and 2.

When the gauge shown in fi
...

IEC 60320-2-3
Edition 1.1 2005-01
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Appliance couplers for household and similar general purposes –
Part 2-3: Appliance couplers with a degree of protection higher than IPX0

Connecteurs pour usages domestiques et usages généraux analogues –
Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: [e-mail]
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: [e-mail]
Tel.: [phone]
Fax: [phone]
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: [e-mail]
Tél.: [phone]
Fax: [phone]
IEC 60320-2-3
Edition 1.1 2005-01
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Appliance couplers for household and similar general purposes –
Part 2-3: Appliance couplers with a degree of protection higher than IPX0

Connecteurs pour usages domestiques et usages généraux analogues –
Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CL
CODE PRIX
ICS 29.120.30 ISBN 2-8318-7775-X

– 2 – 60320-2-3 © CEI:1998+A1:2004
SOMMAIRE
AVANT-PROPOS. 4

1 Domaine d’application .8
2 Références normatives.8
3 Définitions.8
4 Prescriptions générales .10
5 Généralités sur les essais .10
6 Valeurs assignées .12
7 Classification.14
8 Marques et indications.14
9 Dimensions et compatibilité .18
10 Protection contre les chocs électriques.20
11 Dispositions en vue de la mise à la terre.22
12 Bornes et sorties .22
13 Construction.24
14 Résistance à l’humidité.28
15 Résistance d’isolement et rigidité diélectrique.30
16 Forces nécessaires pour engager et pour retirer la prise mobile.32
17 Fonctionnement des contacts .34
18 Résistance à l’échauffement des connecteurs
pour conditions chaudes ou très chaudes .34
19 Pouvoir de coupure .34
20 Fonctionnement normal .34
21 Echauffement .34
22 Câbles souples et leur raccordement .36
23 Résistance mécanique .40
24 Résistance à la chaleur et au vieillissement .44
25 Vis, parties transportant le courant et connexions .44
26 Lignes de fuite, distances d’isolement et distances à travers la matière isolante.44
27 Résistance de la matière isolante à la chaleur,
au feu et aux courants de cheminement.46
28 Protection contre la rouille.46
29 Prescriptions sur la compatibilité électromagnétique (CEM) .46

Annexe A (informative) Essais individuels pour les appareils mobiles câblés en usine
portant sur la sécurité (protection contre les chocs électriques et polarité correcte) .48

Feuilles de norme .50

Figures.52

60320-2-3 © IEC:1998+A1:2004 – 3 –
CONTENTS
FOREWORD . 5

1 Scope .9
2 Normative references .9
3 Definitions.9
4 General requirements.11
5 General notes on tests .11
6 Standard ratings.13
7 Classification.15
8 Marking.15
9 Dimensions and compatibility .19
10 Protection against electric shock .21
11 Provision for earthing .23
12 Terminals and terminations.23
13 Construction.25
14 Moisture resistance .29
15 Insulation resistance and electric strength .31
16 Forces necessary to insert and to withdraw the connector.33
17 Operation of contacts .35
18 Resistance to heating of appliance couplers for hot conditions or very hot conditions .35
19 Breaking capacity.35
20 Normal operation.35
21 Temperature rise.35
22 Cords and their connection.37
23 Mechanical strength .41
24 Resistance to heat and ageing.45
25 Screws, current-carrying parts and connections .45
26 Creepage distances, clearances and distances through insulation .45
27 Resistance of insulating material to heat, fire and tracking .47
28 Resistance to rusting.47
29 Electromagnetic compatibility (EMC) requirements.47

Annex A (informative) Routine tests for factory wired appliance couplers related
to safety (protection against electric shock and correct polarity) .49

Standard sheets .50

Figures.53

– 4 – 60320-2-3 © CEI:1998+A1:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CONNECTEURS POUR USAGES DOMESTIQUES
ET USAGES GÉNÉRAUX ANALOGUES –

Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme Internationale CEI 60320-2-3 a été établie par le sous-comité 23G: Connecteurs, du
comité d’études 23 de la CEI: Petit appareillage.
La présente version consolidée de la CEI 60320-2-3 comprend la première édition (1998)
[documents 23G/185/FDIS et 23G/188/RVD] et son amendement 1 (2004) [documents
23G/243/FDIS et 23G/249/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
60320-2-3 © IEC:1998+A1:2004 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
APPLIANCE COUPLERS FOR HOUSEHOLD
AND SIMILAR GENERAL PURPOSES –

Part 2-3: Appliance couplers with a degree of protection higher than IPX0

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 60320-2-3 has been prepared by subcommittee 23G: Appliance
couplers, of IEC technical committee 23: Electrical accessories.
This consolidated version of IEC 60320-2-3 consists of the first edition (1998) [documents
23G/185/FDIS and 23G/188/RVD] and its amendment 1 (2004) [documents 23G/243/FDIS and
23G/249/RVD].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 1.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
– 6 – 60320-2-3 © CEI:1998+A1:2004
Cette partie 2 est destinée à être utilisée conjointement avec la CEI 60320-1: Connecteurs
pour usages domestiques et usages généraux analogues – Partie 1: Prescriptions générales.
Elle a été établie sur la base de la première édition de cette norme, parue en 1994, et des
amendements 1 (1995) et 2 (1996).
Les articles de cette norme complètent ou modifient les articles correspondants de la
CEI 60320-1.
Quand il n'y a pas de paragraphe correspondant dans la présente norme, le paragraphe de la
CEI 60320-1 s´applique sans modification pour autant qu'il est raisonnable. Lorsque
la présente norme spécifie «addition», «modification» ou «remplacement», la prescription, la
modalité d'essai ou le commentaire correspondant de la première partie doit être adapté
en conséquence.
Dans la présente publication, les paragraphes complémentaires à ceux de la CEI 60320-1
sont numérotés à partir de 101.
L´annexe A est donnée uniquement à titre d'information.
Dans la présente norme, les caractères d'imprimerie suivants sont employés:
– prescriptions: caractères romains;
– modalités d'essais: caractères italiques;
– commentaires: petits caractères romains.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
60320-2-3 © IEC:1998+A1:2004 – 7 –
This part 2 is to be used in conjunction with IEC 60320-1: Appliance couplers for household
and similar general purposes – Part 1: General requirements. It was established on the basis
of the first edition of that standard (1994) and its amendments 1 (1995) and 2 (1996).
The clauses of this standard supplement or modify the corresponding clauses in IEC 60320-
1.
When a particular subclause of part 1 is not mentioned in this part 2, the subclause of
IEC 60320-1 applies as far as is reasonable. Where this standard states “addition”,
“amendment” or “replacement”, the relevant requirement, test specification or explanatory
matter in IEC 60320-1 is to be adapted accordingly.
Subclauses which are additional to those in part 1 are numbered starting from 101.
Annex A is for information only.
In this particular standard the following print types are used:
– requirements: in roman type;
– test specifications: in italic type;
– explanatory matter: in smaller roman type.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 8 – 60320-2-3 © CEI:1998+A1:2004
CONNECTEURS POUR USAGES DOMESTIQUES
ET USAGES GÉNÉRAUX ANALOGUES –

Partie 2-3: Connecteurs avec degré de protection supérieur à IPX0

1 Domaine d’application
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
La présente norme est applicable aux connecteurs bipolaires pour conditions froides, pour
courant alternatif seulement, avec un degré de protection contre la pénétration de l’eau
supérieur à IPX0, de tension assignée ne dépassant pas 250 V et de courant assigné ne
dépassant pas 10 A alimentés à 50 Hz ou 60 Hz.
Ils sont destinés au raccordement d’un câble souple câble d’alimentation à gaine circulaire
aux appareils électriques de classe II pour usages domestiques, commerciaux et industriels
légers.
NOTE 1 Cette note de la CEI 60320-1 s´applique.
NOTE 2 Cette note de la CEI 60320-1 s´applique.
NOTE 3 Cette note de la CEI 60320-1 s´applique.
NOTE 4 Cette note de la CEI 60320-1 ne s´applique pas.
NOTE 5 Cette note de la CEI 60320-1 s´applique.
Notes additionnelles:
NOTE 6 Les degrés de protection contre la pénétration de l’eau (code IP) sont spécifiés dans la CEI 60529.
NOTE 7 Les classes de matériels électriques sont spécifiées dans la CEI 60536.
2 Références normatives
L’article de la CEI 60320-1 s´applique avec les additions suivantes:
CEI 60320-1:1994, Connecteurs pour usages domestiques et usages généraux analogues –
Partie 1: Prescriptions générales
CEI 60529:1989, Degrés de protection procurés par les enveloppes (code IP)
3 Définitions
L’article de la CEI 60320-1 s´applique avec les additions suivantes:
3.101
fiche mobile mâle
socle de connecteur destiné à être relié par un câble souple à un équipement électrique
3.102
surface accessible d’un appareil
surface d’un appareil qui peut être touchée au moyen du doigt d’épreuve indiqué à la Figure
10 de la CEI 60320-1, lorsque l’appareil est assemblé comme en usage normal et dans les
conditions suivantes:
60320-2-3 © IEC:1998+A1:2004 – 9 –
APPLIANCE COUPLERS FOR HOUSEHOLD
AND SIMILAR GENERAL PURPOSES –

Part 2-3: Appliance couplers with a degree of protection higher than IPX0

1 Scope
This clause of IEC 60320-1 applies amended as follows:
This standard applies to two-pole non-reversible appliance couplers for cold conditions for
a.c. only, with a degree of protection against ingress of water higher than IPX0, with a rated
voltage not exceeding 250 V and a rated current not exceeding 10 A for a 50 Hz or 60 Hz
supply.
They are intended for the connection of the circular supply cord to electrical appliances of class II
for household, commercial and light industrial use.
NOTE 1 This note of IEC 60320-1 applies.
NOTE 2 This note of IEC 60320-1 applies.
NOTE 3 This note of IEC 60320-1 applies.
NOTE 4 This note of IEC 60320-1 does not apply.
NOTE 5 This note of IEC 60320-1 applies.
Additional notes:
NOTE 6 IEC 60529 specifies the degree of protection against the ingress of water (IP code).
NOTE 7 IEC 60536 specifies the class of equipment.
2 Normative references
This clause of IEC 60320-1 applies with the following additions:
IEC 60320-1:1994, Appliance couplers for household and similar general purposes – Part 1:
General requirements
IEC 60529:1989, Degrees of protection provided by enclosures (IP code)
3 Definitions
This clause of IEC 60320-1 applies with the following additions:
3.101
plug connector
appliance inlet intended to be attached by a cord to equipment
3.102
accessible surface of an accessory
surface of an accessory that can be touched by means of the test finger shown in Figure 10
of IEC 60320-1, when the accessory is assembled as in normal use and in the following
conditions:
– 10 – 60320-2-3 © CEI:1998+A1:2004
a) pour les prises mobiles: appareil complémentaire non inséré mais couvercle en position
ouverte;
b) pour les fiches mobiles mâles et les socles de connecteur: appareil complémentaire
inséré dans la condition d’engagement la plus défavorable, mais de telle sorte que le
contact électrique soit assuré entre les contacts (broches et alvéoles).

3.103
couvercle
partie accessible quand l'appareil est en usage normal, qui ne peut être retirée qu’à l’aide
d’un outil, mais dont l´ouverture ne requiert pas l’usage d’un outil
3.104
échantillon d’essai individuel de série
échantillon consistant en un ou plusieurs spécimens similaires fournis dans le but d’effectuer
un essai individuel de série
4 Prescriptions générales
L’article de la CEI 60320-1 s´applique.
5 Généralités sur les essais
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
5.1 Le paragraphe de la CEI 60320-1 s´applique.
5.2 Remplacement:
Sauf spécification contraire, les spécimens sont essayés en l’état de livraison et dans les
conditions normales d’emploi, la température ambiante étant de 20 °C ± 5 °C; les essais sont
exécutés en courant alternatif à 50 Hz ou 60 Hz.
Les spécimens utilisés pour les essais doivent être substantiellement identiques à ceux de la
production normale en ce qui concerne tout détail pouvant affecter les résultats d’essai.
Les appareils non démontables doivent être présentés avec un câble souple d’au moins 1 m
de longueur. Le câble souple des appareils démontables en essai doit être un câble souple à
gaine circulaire de type 60227 IEC 53 sauf spécification contraire.
5.3 Le paragraphe de la CEI 60320-1 ne s´applique pas.
5.4 Le paragraphe de la CEI 60320-1 ne s´applique pas.

60320-2-3 © IEC:1998+A1:2004 – 11 –
a) for connectors: without the complementary accessory in engagement but with the cover in
the open position;
b) for plug connectors and appliance inlets: with the complementary accessory in the most
unfavourable degree of engagement but such that electrical contact is made between the
contacts (pins and tubes).
3.103
cover
part that is accessible when the accessory is in normal use and removable only with the use
of a tool, but which does not require the use of a tool to open it
3.104
type test sample
sample consisting of one or more similar specimens submitted for the purpose of a type test.
4 General requirements
This clause of IEC 60320-1 applies.
5 General notes on tests
This clause of IEC 60320-1 applies amended as follows:
5.1 This subclause of IEC 60320-1 applies.
5.2 Replacement:
Unless otherwise specified, the specimens are tested as delivered and under normal
conditions of use, at an ambient temperature of 20 °C ± 5 °C; they are tested with a.c. at 50
Hz or 60 Hz.
The specimens used for the tests shall be substantially identical to normal production items
in respect of all details which may affect the test results.
Non-rewirable accessories shall be submitted with a cord at least 1 m long. The cord used for
testing rewirable accessories shall be a sheathed circular flexible cord complying with
60227 IEC 53 unless otherwise specified in a particular clause.
5.3 This subclause of IEC 60320-1 does not apply.
5.4 This subclause of IEC 60320-1 does not apply.

– 12 – 60320-2-3 © CEI:1998+A1:2004
5.5 Remplacement:
Un échantillon total de 18 spécimens, de chacun des types, doit être soumis à l’examen et
aux essais comme indiqué dans le tableau suivant:
Nombre de Ordre des essais
Essai
spécimens (référence des articles et paragraphes)
1 Examen visuel et vérification manuelle 3 7, 8, 9, 10, 12, 13, 24.1, 25, 26, 28
2 Essais généraux 3 14 (sauf 14.101), 15
3 Essais généraux 3 22 (sauf 22.4), 16, 17, 19, 20, 21
4 Essai de flexion 3 22.4
5 Essai du matériau 3 23, 24.2, 14.101, 15.3
6 Essai du matériau 3 24.2, 27

NOTE 1 Si un essai particulier est répété, en tant que partie de la séquence normale, cette prescription est
précisée dans l’article concerné.
NOTE 2 Avec l’accord du fabricant, le même échantillon peut être utilisé pour plus d’une séquence d’essai.
5.6 Le paragraphe de la CEI 60320-1 s´applique.
5.7 Remplacement:
Si aucun appareil ne présente de défaut au cours de la série complète d’essais spécifiés
en 5.5, alors les appareils de ce type sont considérés comme étant conformes à cette norme.
Si un seul appareil, dans un quelconque des groupes, échoue à un essai au cours de la série
complète d’essais spécifiés en 5.5, alors les appareils de ce type sont considérés comme
ayant échoué à la conformité à cette norme, à moins qu’il puisse être démontré que cet
appareil n’était pas de production ou de conception normale, auquel cas un autre lot
d’appareils doit être soumis à l’essai ou aux essais dans ce groupe. S’il n’y a pas d’échec au
cours des essais, alors les appareils de ce type sont considérés comme étant conformes à
cette norme.
Si plus d’un appareil échoue à la série complète d’essais spécifiés en 5.5, alors les appareils
de ce type sont considérés comme étant non conformes à cette norme.
6 Valeurs assignées
Le paragraphe de la CEI 60320-1 s´applique avec les modifications suivantes:
6.1 Le paragraphe de la CEI 60320-1 s´applique.
6.2 Remplacement:
La valeur normale de courant assigné est 6 A ou 10 A.

60320-2-3 © IEC:1998+A1:2004 – 13 –
5.5 Replacement:
A total sample comprising 18 specimens, of any one type, shall be submitted to inspection
and tests as given in the following table:
Number of Order of tests
Test specimen (clause and subclause references)
s
1 Visual inspection and 3 7, 8, 9, 10, 12, 13, 24.1, 25, 26, 28
manual examination
2 General tests 3 14 (except 14.101), 15
3 General tests 3 22 (except 22.4), 16, 17, 19, 20, 21
4 Flexing test 3 22.4
5 Material test 3 23, 24.2, 14.101, 15.3
6 Material test 3 24.2, 27
NOTE 1 If any particular test is repeated, as part of the normal sequence, this requirement is specified in the
appropriate clause.
NOTE 2 With the agreement of the manufacturer the same specimen may be used for more than one test
sequence.
5.6 This subclause of IEC 60320-1 applies.
5.7 Replacement:
If no accessory fails in the complete series of tests specified in 5.5, then the accessories of
that type are considered to comply with this standard.
If one accessory in any group fails in the complete series of tests specified in 5.5, then the
accessories of that type are considered to have failed to comply with this standard, unless
that accessory can be shown not to be of normal production or design, in which case a
further set of accessories shall be submitted to the test or tests in that group. If there is no
failure in this retest then the accessories of that type shall be deemed to comply with this
standard.
If more than one accessory fails in the complete series of tests specified in 5.5, the
accessories of that type shall be deemed to have failed to comply with this standard.
6 Standard ratings
This clause of IEC 60320-1 applies amended as follows:
6.1 This subclause of IEC 60320-1 applies.
6.2 Replacement:
The rated current is 6 A or 10 A.

– 14 – 60320-2-3 © CEI:1998+A1:2004
7 Classification
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
7.1.1 Modification:
Seule la référence aux conditions froides s’applique.
7.1.2 Modification:
Seule la référence à l’équipement de classe II s’applique.
7.2 Remplacement:
Les appareils sont classés, d’après le mode de raccordement du câble, en:
– appareils démontables;
– appareils non démontables.
Paragraphe complémentaire:
7.101 Ajouter une classification nouvelle:
Les appareils sont classés, d’après la température ambiante au cours de l’utilisation, en:
– connecteurs pour usage à température normale;
– connecteurs pour usage à basse température (–15 °C).
NOTE Des essais supplémentaires sont à l’étude pour les connecteurs pour usage à basse température.
8 Marques et indications
L’article de la CEI 60320-1 s´applique avec les modifications suivantes:
8.1 Remplacement:
Les connecteurs, à l’exception des socles de connecteurs fournis avec l’équipement, doivent
porter les indications suivantes:
a) le nom, la marque de fabrique ou la marque d’identification du fabricant ou du vendeur
responsable;
b) le numéro de cette norme;
c) le courant assigné;
d) la tension assignée;
e) le symbole de la nature du courant;
f) le degré IP assigné;
g) la référence du type, qui peut être un numéro de catalogue, un numéro de code, etc.

60320-2-3 © IEC:1998+A1:2004 – 15 –
7 Classification
This clause of IEC 60320-1 applies amended as follows:
7.1.1 Amendment:
Only the reference to cold conditions applies.
7.1.2 Amendment:
Only the reference to class II equipment applies.
7.2 Replacement:
Accessories are classified, according to the method of connecting the cord, as:
– rewirable accessories;
– non-rewirable accessories.
Additional subclause:
7.101 Add a new classification:
Accessories are classified, according to the ambient temperature for their use, as:
– appliance couplers for use in normal temperature;
– appliance couplers for use in low temperature (–15 °C).
NOTE Additional tests are under consideration for appliance couplers for use in low temperature.
8 Marking
This clause of IEC 60320-1 applies amended as follows:
8.1 Replacement:
Couplers, except for appliance inlets supplied with the equipment, shall be marked with:
a) name, trade mark or identification mark of the maker or responsible vendor;
b) number of this standard;
c) rated current;
d) rated voltage;
e) symbol for nature of supply;
f) IP rating;
g) type reference, which may be a catalogue number, code number, etc.

– 16 – 60320-2-3 © CEI:1998+A1:2004
8.2 Remplacement:
Les socles de connecteurs doivent être marqués des informations données en 8.1 a) et 8.1
g), ces indications n’étant pas nécessairement visibles lorsque les appareils sont installés
pour usage extérieur.
NOTE Il n’est pas nécessaire que le marquage des prises mobiles et des socles de connecteurs soit visible
lorsque ces derniers sont connectés ensemble.
8.3 Le paragraphe de la CEI 60320-1 s´applique.
8.4 Le paragraphe de la CEI 60320-1 s´applique avec les symboles complémentaires
suivants:
Phase L
Neutre N
Protection contre les projections d’eau IPX4
NOTE Dans le code IP la lettre X, concernant la protection contre la pénétration des corps solides, est
remplacée par le chiffre correspondant.
8.5 Le paragraphe de la CEI 60320-1 ne s´applique pas.
8.6 Modification:
Le paragraphe de la CEI 60320-1 s’applique, sauf pour la référence au contact de terre et à
la borne de terre.
8.7 Le paragraphe de la CEI 60320-1 s´applique.
8.8 Le paragraphe de la CEI 60320-1 s´applique.
Paragraphes complémentaires:
8.101 Les câbles souples des appareils non démontables ne doivent pas être de couleur
noire, verte, blanche ou marron.
8.102 Pour les connecteurs prévus pour la vente au détail, le fournisseur doit produire une
notice d’instructions, sur ou à l’intérieur de l’emballage de vente, avec chaque connecteur ou
appareil, décrivant clairement l’étendue de son aptitude à être utilisé à l’extérieur.
L’information sur la résistance à l’humidité doit être clairement visible au client et il convient
d'inclure une recommandation indiquant que le câble à fixer sur l’appareil ne soit pas de
couleur noire, verte, blanche ou brune. La feuille d’instructions doit préciser que la fiche
mobile mâle doit être connectée à l’appareil d’utilisation et la prise mobile côté alimentation
électrique.
Si le connecteur ou l’appareil est non démontable, avec un câble raccordé, chaque extrémité
libre doit être marquée pour indiquer qu’elle est destinée à l’appareil d’utilisation ou à
l’alimentation électrique suivant le cas, avec indication du danger d’une connexion incorrecte
ou d’une connexion à un appareil d’utilisation nécessitant la présence d’un conducteur de
continuité de terre.
Excepté le cas où une fiche mobile mâle ou un socle de connecteur équipé d’un câble souple
est livré directement à un fabricant pour incorporation dans un autre équipement, l’extrémité
libre d’un tel assemblage doit avoir une étiquette attachée indiquant:

60320-2-3 © IEC:1998+A1:2004 – 17 –
8.2 Replacement:
Appliance inlets shall be marked with the information given in 8.1 a) and 8.1 g) which need
not be visible when installed for use outdoors.
NOTE The marking on connectors and appliance inlets need not be visible when these are connected together.
8.3 This subclause of IEC 60320-1 applies.
8.4 This subclause of IEC 60320-1 applies with the following additional symbols:
Line L
Neutral N
Protected against splashing water IPX4
NOTE In the IP code the letter X, concerning protection against ingress of solid objects, is replaced by the
relevant number.
8.5 This subclause of IEC 60320-1 does not apply.
8.6 Amendment:
This subclause of IEC 60320-1 applies except for the reference to earthing contact and
earthing terminal.
8.7 This subclause of IEC 60320-1 applies.
8.8 This subclause of IEC 60320-1 applies.
Additional subclauses:
8.101 Cords of non-rewirable accessories shall not be coloured black, green, white or
brown.
8.102 For couplers intended for retail sale the supplier shall include an instruction leaflet,
on or inside the sales package, with each coupler or accessory, clearly describing the extent
of its suitability for use outdoors. Information regarding weather resistance shall be clearly
visible to the purchaser and a recommendation shall be made that the cord to be fitted to the
accessory should not be coloured black, green, white or brown. The instruction sheet shall
include information stating that the plug connector shall be connected to the equipment and
the connector to the mains supply side.
If the coupler or accessory is non-rewirable with a cord attached, each free end shall be
marked for connection to the appliance or mains supply as appropriate, with guidance on the
danger of an incorrect connection or of a connection to an appliance requiring the protection
of an earth continuity conductor.
Except when a plug connector or appliance inlet fitted with a cord is supplied direct to a
manufacturer for incorporation in other equipment, the free end of such an assembly shall
have a label attached stating:

– 18 – 60320-2-3 © CEI:1998+A1:2004
«Il faut que le câble souple de cet appareil soit connecté convenablement à une partie de
l’équipement avant que l’appareil d’utilisation ne soit mis sous tension.»
Si le connecteur ou l’appareil est démontable, des instructions doivent être données pour
...
