IEC 61281-1:1999

Fibre optic communication subsystems - Part 1:Generic specification

The parameters defined herein form a specifiable minimum set of specifications that are common to all fibre optic subsystems. Additional parameters may be needed depending on the particular application and technology. Those additional parameters will be specified in the relevant sectional specification and/or detail specification, as appropriate

Sous-systèmes de télécommunications par fibres optiques - Partie 1: Spécification générique

Les paramètres définis dans la présente norme forment un ensemble minimal de spécifications communes à tous les sous-systèmes à fibres optiques. Il est possible que des paramètres complémentaires soient nécessaires, selon les applications particulières et la technologie. Ces paramètres complémentaires seront spécifiés dans la spécification intermédiaire et/ou dans la spécification particulière applicable, selon le cas.

General Information

• Status: Published
• Publication Date: 14-Jan-1999
• ICS: 33.180.01 - Fibre optic systems in general
• Technical Committee: SC 86C - Fibre optic systems, sensing and active devices
• Drafting Committee: WG 1 - TC 86/SC 86C/WG 1
• Current Stage: DELPUB - Deleted Publication
• Start Date: 15-Dec-2017
• Completion Date: 26-Oct-2025

Relations

• Revised: IEC 61281-1:2017 - Fibre optic communication subsystems - Part 1: Generic specification
• Effective Date: 05-Sep-2023

Overview

IEC 61281-1:1999, titled "Fibre Optic Communication Subsystems - Part 1: Generic Specification", is an international standard developed by the International Electrotechnical Commission (IEC). This standard defines a minimum set of common specifications for fibre optic communication subsystems, establishing foundational parameters applicable to a broad range of fibre optic technologies and applications.

The standard serves as the generic specification for fibre optic subsystems, providing a structured framework based on the IEC quality assurance system (IECQ). It lays the groundwork for further detailed specifications tailored to particular subsystem types and specific applications. It is designed to ensure interoperability, reliability, and comprehensive performance criteria for fibre optic communication components.

Key Topics

The IEC 61281-1 standard covers several critical aspects essential for defining fibre optic communication subsystems, including:

• Scope and Classification
  Establishes the baseline for subsystems within fibre optic telecommunications, classifying them into families governed by intermediate and particular specifications.

• Minimum Parameter Set
  Specifies the essential parameters common to all fibre optic subsystems, allowing for additional parameters where specific technologies or applications require.

• Digital and Analog Subsystems
  Differentiates between digital and analogue fibre optic subsystems, describing unique characteristics for transmitters, receivers, regenerators, and repeaters in each category.

• Fibre Optic Links and Components
  Details specifications for fibre optic cable plants, cable sections, splices, connectors, optical devices, and fibre optic amplifiers, ensuring consistent performance throughout the optical communication chain.

• Measurement and Testing Procedures
  Defines procedures to measure each specified parameter, facilitating consistent quality assurance and system design validation.

• Terminology and Symbols
  Incorporates internationally recognized terminologies and IEEE/IEC-approved graphical symbols and acronyms essential for clear communication in documentation and system design.

Applications

IEC 61281-1 acts as a foundational standard for a wide range of fibre optic communication systems, including but not limited to:

• Telecommunications Networks
  Providing common specifications for components used in long-haul, metro, and access fibre optic networks to guarantee interoperability and performance.

• Data Centers and Enterprise Networks
  Guiding the design and validation of fibre optic subsystems supporting high-speed data transmission and network scalability.

• Industrial and Military Communications
  Enabling robust, reliable fibre optic subsystems suited to harsh environments and mission-critical applications.

• Broadband and Cable Television Networks
  Supporting the implementation of high-quality fibre optic links for video and multimedia distribution.

• Research & Development
  Serving as a reference framework for the development of new fibre optic technologies, components, and subsystem architectures.

Using IEC 61281-1 ensures that fibre optic subsystems meet internationally agreed minimum requirements, supporting seamless integration and quality assurance across diverse applications and industries.

Related Standards

IEC 61281-1 references and aligns with various complementary international standards, including:

• IEC 60793-2:1992 – Fibre Optic Product Specifications
  Specifies product details related to optical fibres used within these subsystems.

• IEC 60050 – International Electrotechnical Vocabulary (IEV)
  Provides formal terminology critical to understanding and applying the standard's requirements.

• IEC 60027, IEC 60417, IEC 60617 – Symbol and graphical standards
  Ensures consistent use of symbols and acronyms across documentation and technical materials.

• IEC 61280, IEC 61282, IEC 61290 – Associated standards covering specific aspects of fibre optic testing, components, and system design.

Together, these standards reinforce the framework established by IEC 61281-1 to promote harmonization, reliability, and technological advancement in global fibre optic communications.

---

Keywords: IEC 61281-1, fibre optic communication subsystems, fibre optic standards, digital fibre optics, analogue fibre optics, optical fibre connectors, fibre optic amplifiers, IEC standards, telecommunications, optical links, system specifications, fibre optic testing.

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
61281-1
INTERNATIONAL
STANDARD
Première édition
First edition
1999-01
Sous-systèmes de télécommunications
par fibres optiques –
Partie 1:
Spécification générique
Fibre optic communication subsystems –
Part 1:
Generic specification
Numéro de référence
Reference number
CEI/IEC 61281-1:1999

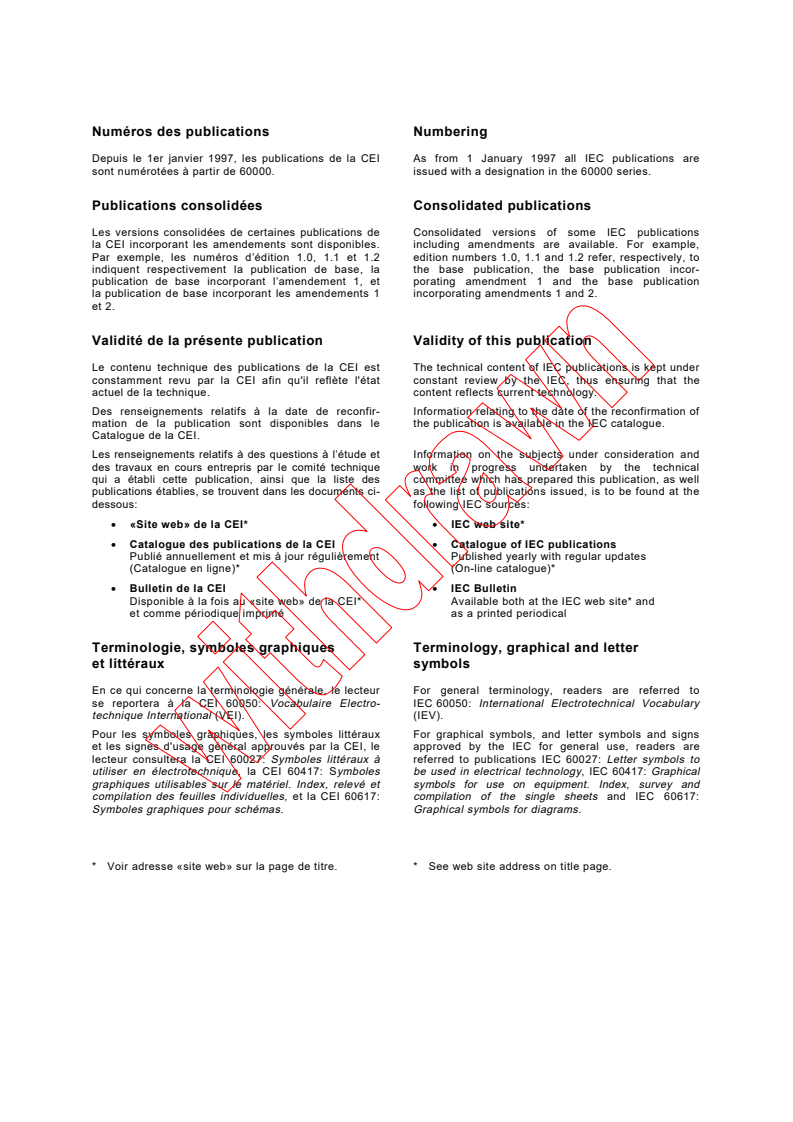

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation of
mation de la publication sont disponibles dans le the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
61281-1
INTERNATIONAL
STANDARD
Première édition
First edition
1999-01
Sous-systèmes de télécommunications
par fibres optiques –
Partie 1:
Spécification générique
Fibre optic communication subsystems –
Part 1:
Generic specification
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE V
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

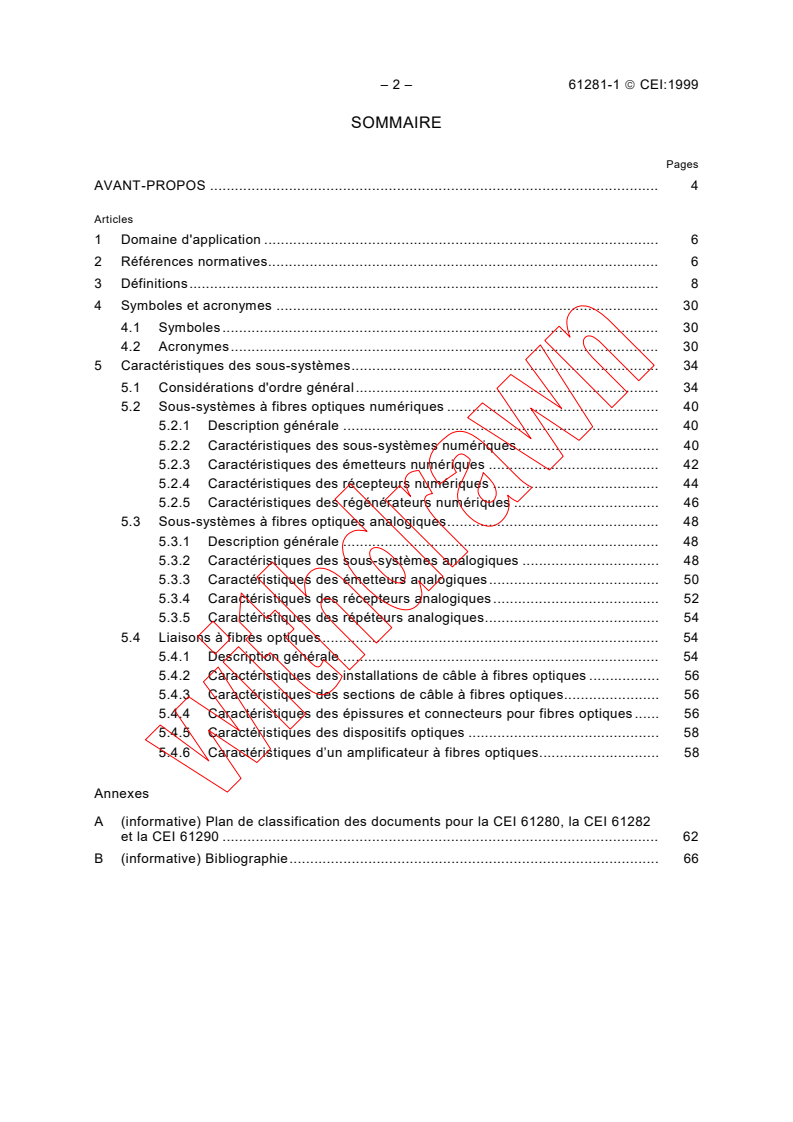

– 2 – 61281-1  CEI:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d'application . 6

2 Références normatives. 6

3 Définitions. 8

4 Symboles et acronymes . 30
4.1 Symboles . 30
4.2 Acronymes. 30
5 Caractéristiques des sous-systèmes. 34
5.1 Considérations d'ordre général. 34
5.2 Sous-systèmes à fibres optiques numériques . 40
5.2.1 Description générale . 40
5.2.2 Caractéristiques des sous-systèmes numériques. 40
5.2.3 Caractéristiques des émetteurs numériques . 42
5.2.4 Caractéristiques des récepteurs numériques . 44
5.2.5 Caractéristiques des régénérateurs numériques . 46
5.3 Sous-systèmes à fibres optiques analogiques. 48
5.3.1 Description générale . 48
5.3.2 Caractéristiques des sous-systèmes analogiques . 48
5.3.3 Caractéristiques des émetteurs analogiques. 50
5.3.4 Caractéristiques des récepteurs analogiques. 52
5.3.5 Caractéristiques des répéteurs analogiques. 54
5.4 Liaisons à fibres optiques. 54
5.4.1 Description générale . 54
5.4.2 Caractéristiques des installations de câble à fibres optiques . 56
5.4.3 Caractéristiques des sections de câble à fibres optiques. 56
5.4.4 Caractéristiques des épissures et connecteurs pour fibres optiques . 56
5.4.5 Caractéristiques des dispositifs optiques . 58
5.4.6 Caractéristiques d’un amplificateur à fibres optiques. 58

Annexes
A (informative) Plan de classification des documents pour la CEI 61280, la CEI 61282
et la CEI 61290 . 62
B (informative) Bibliographie. 66

61281-1  IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope . 7

2 Normative references . 7

3 Definitions. 9

4 Symbols and acronyms . 31
4.1 Symbols. 31
4.2 Acronyms. 31
5 Subsystem characteristics . 35
5.1 General aspects. 35
5.2 Digital fibre optic subsystems . 41
5.2.1 General description . 41
5.2.2 Digital subsystem characteristics. 41
5.2.3 Digital transmitter characteristics. 43
5.2.4 Digital receiver characteristics . 45
5.2.5 Digital regenerator characteristics . 47
5.3 Analogue fibre optic subsystems . 49
5.3.1 General description . 49
5.3.2 Analogue subsystem characteristics . 49
5.3.3 Analogue transmitter characteristics . 51
5.3.4 Analogue receiver characteristics . 53
5.3.5 Analogue repeater characteristics. 55
5.4 Fibre optic links. 55
5.4.1 General description . 55
5.4.2 Fibre optic cable plant characteristics . 57
5.4.3 Fibre optic cable section characteristics. 57
5.4.4 Fibre optic splice and connector characteristics . 57
5.4.5 Optical device characteristics . 59
5.4.6 Optical fibre amplifier characteristics . 59

Annexes
A (informative) Document classification scheme for IEC 61280, IEC 61282
and IEC 61290 . 63
B (informative) Bibliography. 67

– 4 – 61281-1  CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
SOUS-SYSTÈMES DE TÉLÉCOMMUNICATIONS PAR FIBRES OPTIQUES –

Partie 1: Spécification générique

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61281-1 a été établie par le sous-comité 86C: Systèmes et
dispositifs actifs à fibres optiques, du comité d'études 86 de la CEI: Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86C/225/FDIS 86C/233/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant

abouti à l'approbation de cette norme.
Les annexes A et B sont données uniquement à titre d’information.

61281-1  IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
FIBRE OPTIC COMMUNICATION SUBSYSTEMS –

Part 1: Generic specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61281-1 has been prepared by subcommittee 86C: Fibre optic
systems and active devices, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86C/225/FDIS 86C/233/RVD
Full information on the voting for the approval of this standard can be found in the report on

voting indicated in the above table.
Annexes A and B are for information only.

– 6 – 61281-1  CEI:1999
SOUS-SYSTÈMES DE TÉLÉCOMMUNICATIONS PAR FIBRES OPTIQUES –

Partie 1: Spécification générique

1 Domaine d'application
La présente partie de la CEI 61281 est une spécification générique de sous-systèmes de

télécommunications par fibres optiques (FOCS), structurée selon le système d'assurance de la
qualité CEI (IECQ).
Ces sous-systèmes sont classés en familles couvertes par une spécification intermédiaire
commune. Chaque spécification intermédiaire est complétée par des spécifications particulière
cadres ainsi que par des spécifications particulières adaptées au type ou aux types de sous-
systèmes particuliers.
Les paramètres définis dans la présente norme forment un ensemble minimal de spécifications
communes à tous les sous-systèmes à fibres optiques. Il est possible que des paramètres
complémentaires soient nécessaires, selon les applications particulières et la technologie. Ces
paramètres complémentaires seront spécifiés dans la spécification intermédiaire et/ou dans la
spécification particulière applicable, selon le cas.
Il est possible de mesurer chaque paramètre spécifié au moyen de l'une des procédures
d'essai. L'utilisation de ces paramètres pour la conception de systèmes est décrite dans les
guides de conception.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61281.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 61281 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l’ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60793-2:1992, Fibres optiques – Partie 2: Spécifications de produit

CEI 60794-2:1989, Câbles à fibres optiques – Partie 2: Spécifications de produit
CEI 60874-1:1993, Connecteurs pour fibres et câbles optiques – Partie 1: Spécification
générique
CEI 61291-1:1998, Amplificateurs à fibres optiques – Partie 1: Spécification générique

61281-1  IEC:1999 – 7 –
FIBRE OPTIC COMMUNICATION SUBSYSTEMS –

Part 1: Generic specification
1 Scope
This part of IEC 61281 is a generic specification for fibre optic communication subsystems

(FOCSs), and is structured according to the IEC Quality Assessment System (IECQ).
Subsystems are classified in families having a common sectional specification. Each sectional
specification is supplemented by blank detail specifications, and detail specifications
appropriate to the specific individual type or types of subsystems.
The parameters defined herein form a specifiable minimum set of specifications that are
common to all fibre optic subsystems. Additional parameters may be needed depending on
the particular application and technology. Those additional parameters will be specified in the
relevant sectional specification and/or detail specification, as appropriate.
Each specified parameter may be measured using one of the test procedures. The use of these
parameters for system design is given in design guides.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61281. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 61281 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60793-2:1992, Optical fibres – Part 2: Product specification
IEC 60794-2:1989, Optical fibre cables – Part 2: Product specification
IEC 60874-1:1993, Connectors for optical fibres and cables – Part 1: Generic specification

IEC 61291-1:1998, Optical fibre amplifiers – Part 1: Generic specification

– 8 – 61281-1  CEI:1999
3 Définitions
Pour les besoins de la présente partie de la CEI 61281, les définitions fonctionnelles et

opérationnelles suivantes sont applicables. Pour chaque définition, les termes définis ailleurs

sont en italique.
3.1
dispositif optique actif
dispositif optique ayant un gain en puissance

NOTE – Ceci comprend par exemple les dispositifs de couplage actifs, les amplificateurs optiques, les modulateurs
optiques, les régénérateurs optiques ainsi que les répéteurs optiques.
3.2
affaiblissement
diminution de puissance (exprimée en dB) entre les points extrêmes d'une installation de câble
à fibres optiques ou d'un dispositif optique passif
3.3
atténuateur optique
dispositif optique passif qui produit un affaiblissement contrôlé du signal quand il est inséré
dans le chemin optique
3.4
largeur de bande
différence (exprimée en Hz) entre les fréquences de modulation les plus élevées et les plus
basses, auxquelles le module du spectre du signal ou de la fonction de transfert complexe est
égal à la moitié de la valeur de crête du module
3.5
système à fibres optiques de base (BFOS)
combinaison en série d'un dispositif d'extrémité d'émission, d'une liaison à fibres optiques et
d'un dispositif d'extrémité de réception
3.6
taux d'erreurs sur les bits (BER)
nombre de bits erronés divisé par le nombre total de bits, sur une période de temps spécifiée
3.7
dispositif de couplage (BD)
dispositif optique disposant d'au moins trois accès optiques

NOTE – Les dispositifs de couplage peuvent être soit passifs (PBD) soit actifs (ABD).
3.8
rapport porteuse à bruit (CNR)
rapport (exprimé en dB) de la puissance d'une porteuse à la puissance du bruit sur une voie de
largeur de bande définie, avant tout traitement non linéaire

61281-1  IEC:1999 – 9 –
3 Definitions
For the purpose of this part of IEC 61281, the following functional and operational definitions

apply. Within a definition, terms defined elsewhere are in italics.

3.1
active optical device
an optical device having gain of power

NOTE – Examples include active branching devices, optical amplifiers, optical modulators, optical regenerators,
and optical repeaters.
3.2
attenuation
the reduction of power (expressed in dB) between the end points of a fibre optic cable plant or
of a passive optical device
3.3
attenuator, optical
a passive optical device which produces a controlled signal attenuation when inserted in the
optical path
3.4
bandwidth
the difference (expressed in Hz) between the highest and lowest modulation frequencies at
which the modulus of the power spectrum or of the complex transfer function is one-half of the
peak value of the modulus
3.5
basic fibre optic system (BFOS)
the serial combination of a transmit terminal device, a fibre optic link, and a receive terminal
device
3.6
bit-error ratio (BER)
the number of errored bits divided by the total number of bits, over some stipulated period of
time
3.7
branching device (BD)
an optical device which has three or more optical ports

NOTE – Branching devices may be either passive (PBD) or active (ABD).
3.8
carrier-to-noise ratio (CNR)
the ratio (expressed in dB) of carrier power to noise power in a channel of defined bandwidth,
prior to any non-linear processing

– 10 – 61281-1  CEI:1999
3.9
longueur d'onde centrale
moyenne des longueurs d'onde de demi-puissance avec l'espace le plus proche, une

supérieure et une inférieure à la longueur d'onde de crête du spectre optique

NOTE – Les autres longueurs d'onde spectrales sont les longueurs d'onde centroïdales, les longueurs d'onde de

demi-puissance et les longueurs d'onde de crête.

3.10
longueur d'onde centroïdale
longueur d'onde moyenne d'un spectre optique

NOTE – Les autres longueurs d'onde spectrales sont les longueurs d'onde centrales, les longueurs d'onde de demi-
puissance et les longueurs d'onde de crête.
3.11
fluctuation
variation de la longueur d'onde ou de la fréquence optique d'un émetteur modulé en intensité,
en fonction de l'intensité instantanée du signal de modulation
NOTE – Lorsque des signaux fluctuants sont transmis sur une fibre optique, la forme d'onde du signal est
dispersion chromatique qualité de performance
déformée par la . Ceci peut entraîner une dégradation de la , qui est
désignée par le terme pénalité de fluctuation.
3.12
combinateur optique
dispositif de couplage indépendant de la longueur d'onde dans lequel le nombre d'accès
d'entrée est supérieur au nombre d'accès de sortie
3.13
connecteur à fibres optiques
dispositif pour fibres optiques permettant l’interconnexion et la déconnexion optiques de
sections de câble à fibres optiques, de dispositifs optiques et de dispositifs d'extrémité
3.14
dispersion (chromatique)
rapport de variation du temps de propagation de groupe en fonction de la longueur d'onde
(en général exprimé en ps/nm) entre les points extrêmes de l'installation de câble à fibres
optiques
3.15
conditions d'environnement
gamme de température, d'humidité, du niveau de vibration, etc., dans laquelle le dispositif
optique peut être stocké ou utilisé ou transporté tout en restant conforme à toutes les valeurs

des paramètres mentionnés
3.16
rapport d'extinction
dans un système de transmission numérique, rapport (exprimé en dB) du niveau de puissance
moyen du «1» logique par rapport au niveau de puissance moyen du «0» logique
3.17
installation de câble à fibres optiques (FOCP)
combinaison en série de sections de câble à fibres optiques, de connecteurs et d'épissures
permettant d'assurer le chemin optique entre deux dispositifs d'extrémité, entre deux dispositifs
optiques ou entre un dispositif d'extrémité et un dispositif optique

61281-1  IEC:1999 – 11 –
3.9
centre wavelength
the mean of the closest spaced half-power wavelengths, one above and one below the peak

wavelength of an optical spectrum

NOTE – Other spectral wavelengths are centroidal wavelengths, half-power wavelengths, and peak wavelengths.

3.10
centroidal wavelength
the mean or average wavelength of an optical spectrum

NOTE – Other spectral wavelengths are centre wavelengths, half-power wavelengths, and peak wavelengths.

3.11
chirping
a change of the wavelength or optical frequency of an intensity-modulated transmitter as a
function of the instantaneous intensity of the modulating signal
NOTE – When chirped signals are transmitted through optical fibre, the signal waveform is distorted by chromatic
dispersion. This process may cause a degradation in the quality of performance, designated as a chirping penalty.
3.12
combiner, optical
a wavelength-independent branching device in which the number of input ports exceeds the
number of output ports
3.13
connector, fibre optic
a fibre optic component providing optical interconnection/disconnection of fibre optic cable
sections, optical devices, and terminal devices
3.14
(chromatic) dispersion
the rate of change in group delay to wavelength (usually expressed in ps/nm) between the end
points of the fibre optic cable plant
3.15
environmental conditions
the range of temperatures, humidity, vibration levels, etc. within which the optical device can be
stored, or operated, or shipped and still meet all its specified parameter values
3.16
extinction ratio
in a digital transmission system, the ratio (expressed in dB) of the average power level of
logical "1" to the average power level of logical "0"
3.17
fibre optic cable plant (FOCP)
the serial combination of fibre optic cable sections, connectors, and splices providing the
optical path between two terminal devices, between two optical devices, or between a terminal
device and an optical device
– 12 – 61281-1  CEI:1999
3.18
section de câble à fibres optiques

un seul câble à fibres optiques (sans raccord)

3.19
système de télécommunications par fibres optiques

ensemble de sous-systèmes à fibres optiques pour transmission de l'information

3.20
liaison à fibres optiques (FOL)

combinaison en série d'une installation de câble à fibres optiques et de dispositifs optiques,
permettant d'assurer le chemin optique entre un dispositif d'extrémité d'émission et un
dispositif d'extrémité de réception
NOTE – Cette liaison équivaut à un sous-système à fibres optiques de base sans émetteur ni récepteur.
3.21
sous-système à fibres optiques
ensemble de sous-systèmes à fibres optiques de base interconnectés. L'ensemble est défini à
des interfaces données dans le sous-système à fibres optiques
3.22
largeur à mi-crête (FWHM)
différence positive des longueurs d'onde à demi-puissance les plus proches, une supérieure et
une inférieure à la longueur d'onde de crête d'un spectre optique
NOTE 1 – Les autres largeurs spectrales sont la largeur basse N-dB et la largeur efficace.
NOTE 2 – La FWHM est égale à la largeur basse N-dB où N = 3.
3.23
longueur d'onde à demi-puissance
longueur d'onde correspondant à la moitié d'une valeur de puissance de crête d'un spectre
optique
NOTE – Les autres longueurs d'onde spectrales sont les longueurs d'onde centrales, les longueurs d'onde
centroïdales longueurs d'onde de crête
et les .
3.24
distorsion harmonique
distorsion, dans un système ou dans un transducteur, caractérisée par la présence en sortie de
composantes spectrales qui ont un rapport harmonique avec les composantes spectrales du
*
signal d'entrée [1]
3.25
gamme des puissances d'entrée
pour un amplificateur à fibres optiques, gamme des niveaux des puissances optiques telles
que, quelle que soit la puissance du signal d'entrée de l'OFA qui appartient à cette gamme, la
puissance du signal de sortie correspondant doit appartenir à la gamme des puissances de
sortie spécifiée où les performances de l'OFA sont assurées
3.26
largeur de bande du signal d'entrée analogique
largeur de bande d'une entrée électrique à l'émetteur
________
*
Les chiffres entre crochets renvoient à la bibliographie donnée dans l'annexe B.

61281-1  IEC:1999 – 13 –
3.18
fibre optic cable section
a single (unjointed) optical fibre cable

3.19
fibre optic communication system

an assembly of fibre optic subsystems for transmitting information

3.20
fibre optic link (FOL)
the serial combination of a fibre optic cable plant and optical devices, providing the optical path
between a transmit terminal device and a receive terminal device
NOTE – This is equivalent to a basic fibre optic subsystem minus the transmitter and receiver.
3.21
fibre optic subsystem
an assembly of interconnected basic fibre optic subsystems. The assembly is specified at
defined interfaces within the fibre optic system
3.22
full-width at half-maximum (FWHM)
the positive difference of the closest spaced half-power wavelengths, one above and one below
the peak wavelength of an optical spectrum
NOTE 1 – Other spectral widths are N-dB-down widths and root-mean-square widths.
NOTE 2 – The FWHM equals the N-dB-down width where N = 3.
3.23
half-power wavelength
a wavelength corresponding to a half peak power value of the optical spectrum
NOTE – Other spectral wavelengths are central wavelengths, centroidal wavelengths, and peak wavelengths.
3.24
harmonic distortion
distortion in a system or transducer characterized by the presence at the output of spectral
*
components which are harmonically related to the spectral components of the input signal [1]
3.25
input power range
for an optical fibre amplifier, the range of optical power levels such that, for any input signal
power of the OFA which lies within this range, the corresponding output signal power lies in the

specified output power range, where the OFA performance is ensured
3.26
input signal bandwidth, analogue
the bandwidth at the electrical input to the transmitter
________
* Figures in square brackets refer to the bibliography given in annex B.

– 14 – 61281-1  CEI:1999
3.27
distorsion d'intermodulation (IMD)

distorsion caractérisée par l'apparition de composantes spectrales ayant des fréquences

égales aux sommes et différences des multiples intégraux de deux ou plusieurs fréquences

composantes du signal d'entrée [1]

3.28
interférence intersymbole (ISI)

chevauchement des impulsions adjacentes occasionné par des caractéristiques limitées de
largeur de bande des dispositifs optiques dans une liaison à fibres optiques

3.29
instabilité
variations non cumulatives à court terme des phases ou des instants significatifs d'un signal
numérique par rapport à leur position idéale dans le temps, en fonction d'un signal (horloge) de
référence, aléatoires ou induites par des données
NOTE 1 – Dans la pratique, «court terme» englobe toutes les composantes spectrales de 10 Hz et plus.
NOTE 2 – L'instabilité s'exprime en termes de temps absolu ou en fraction d'unité d'intervalle.
3.30
fonction de transfert d'instabilité
rapport de l'instabilité de sortie à l'instabilité d'entrée appliquée en fonction de la fréquence de
modulation
3.31
largeur de bande linéaire optique
largeur de bande du signal d'interface à la liaison entre l'installation de câble à fibres optiques
et le dispositif d'extrémité
NOTE – Voir également largeur de bande de transport.
3.32
rapport de bits linéaires optiques
rapport d'interface à la liaison entre l'installation de câble à fibres optiques et le dispositif
d'extrémité
NOTE – Voir également rapport binaire de transport.
3.33
code de ligne
séquence de symboles, conversion de la donnée binaire pour émission
NOTE 1 – Manchester, retour-à zéro, codes de blocks, cryptage numérique, etc., en sont quelques exemples.

NOTE 2 – Des codes de lignes sont utilisés afin de rétablir la synchronisation; dans certains cas il est possible
qu'ils soient utilisés pour détecter les lignes d'erreurs et pour transmettre des informations supplémentaires.
3.34
bilan d'atténuation
somme (exprimée en dB) de l'atténuation de la liaison à fibres optiques et de la pénalité de
puissance
NOTE 1 – Le bilan d'atténuation est égal au bilan de puissance moins la marge de fonctionnement.
NOTE 2 – Le bilan d'atténuation initial et final est le bilan d'atténuation au début et à la fin de la vie de la liaison.
NOTE 3 – Le bilan d'atténuation final est égal à la somme du bilan d'atténuation initial et de la marge de réserve.

61281-1  IEC:1999 – 15 –
3.27
intermodulation distortion (IMD)

distortion characterized by the appearance of spectral components with frequencies equal to

the sums and differences of integral multiples of two or more component frequencies of the

input signal [1]
3.28
intersymbol interference (ISI)

the overlap of adjacent pulses as caused by the limited bandwidth characteristics of the optical
devices in a fibre optic link
3.29
jitter
random or data-induced short-term non-cumulative variations of the phases or of the significant
instants of a digital signal from their ideal positions in time relative to a reference (clock) signal
NOTE 1 – In practice, "short-term" embraces all spectral components of 10 Hz and above.
NOTE 2 – Jitter is expressed in terms of absolute time or as a fraction of a unit interval.
3.30
jitter transfer function
the ratio of the output jitter to the applied input jitter as a function of modulation frequency
3.31
line bandwidth, optical
the interface signal bandwidth at the boundary between the fibre optic cable plant and the
terminal device
NOTE – See also transport bandwidth.
3.32
line bit rate, optical
the interface rate at the boundary between the fibre optic cable plant and the terminal device
NOTE – See also transport bit rate.
3.33
line code
a sequence of symbols that the binary data is converted into for purposes of transmission
NOTE 1 – Examples include Manchester, return-to-zero, block codes, digital scrambling, etc.
NOTE 2 – Line codes are used to recover timing, and in some cases they may be used to detect line errors, and to
convey additional information.

3.34
loss budget
the sum (expressed in dB) of the fibre optic link loss and the power penalty
power budget working margin
NOTE 1 – The loss budget equals the minus the .
NOTE 2 – The initial/final loss budget is the loss budget at the beginning/end of the life of the link.
NOTE 3 – The final loss budget equals the sum of the initial loss budget and the reserve margin.

– 16 – 61281-1  CEI:1999
3.35
puissance maximale à l'entrée du récepteur

synonyme de surcharge du récepteur

3.36
facteur de réflexion maximale tolérable à l'entrée

pour un amplificateur à fibres optiques, fraction maximale de puissance, exprimée en dB,

sortant par la porte d'entrée de l'OFA, renvoyée dans l'OFA lui-même, pour laquelle le

dispositif reste conforme aux spécifications

NOTE – La mesure est exécutée avec une puissance optique du signal d'entrée donnée.

3.37
facteur de réflexion maximale tolérable à la sortie
pour un amplificateur à fibres optiques, fraction maximale de puissance, exprimée en dB,
sortant par la porte de sortie de l'OFA, renvoyée dans l'OFA lui-même, pour laquelle le
dispositif reste conforme aux spécifications
NOTE – La mesure est exécutée avec une puissance optique du signal d'entrée donnée.
3.38
puissance de sortie totale maximale
pour un amplificateur à fibres optiques, niveau de puissance optique le plus élevé à la porte de
sortie de l'OFA, fonctionnant aux caractéristiques nominales maximales absolues
3.39
largeur de bande modale
largeur de bande à fibres multimodales due à l'affaiblissement modal différentiel et au retard
NOTE 1 – Cela n'inclut pas la dispersion chromatique.
NOTE 2 – Elle est mesurée en utilisant une source de largeur spectrale étroite.
3.40
bruit modal
dans un système de télécommunications par fibres optiques, bruit dû à la combinaison de
l'affaiblissement modal différentiel et des fluctuations de répartition de l'énergie optique entre
les modes liés ou aux fluctuations de phases relatives entre ces mêmes modes
3.41
bruit de répartition modal (MPN)
bruit dû aux fluctuations rapides de la répartition d'énergie entre les modes longitudinaux d'un
laser
NOTE – Du fait de la dispersion chromatique de l'installation de câble à fibres optiques, le bruit de répartition

modal peut engendrer des fluctuations du signal au niveau du récepteur.
3.42
facteur/indice de modulation
taux (exprimé en %) d'un signal optique de crête d'un émetteur modulé par un signal
analogique d'entrée sur un signal optique moyen sans aucun signal d'entrée
3.43
liaison multipoint
deux ou plusieurs liaisons à fibres optiques reliant entre eux au moins trois dispositifs
d'extrémité
61281-1  IEC:1999 – 17 –
3.35
maximum receiver input power
a synonym for receiver overload

3.36
maximum reflectance tolerable at input

for an optical fibre amplifier, the maximum fraction of power, expressed in dB, exiting the input

port of the OFA, reflected into the OFA itself, for which the device still meets its specifications

NOTE – The measurement is performed with a given input signal optical power.

3.37
maximum reflectance tolerable at output
for an optical fibre amplifier, the maximum fraction of power, expressed in dB, exiting the
output port of the OFA, reflected into the OFA itself, for which the device still meets its
specifications
NOTE – The measurement is performed with a given input signal optical power.
3.38
maximum total output power
for an optical fibre amplifier, the highest optical power level at the output port of the OFA
operating within the absolute maximum ratings
3.39
modal bandwidth
the multimode fibre bandwidth due to differential mode attenuation and delay
NOTE 1 – It does not include chromatic dispersion.
NOTE 2 – It is measured using a source of narrow spectral width.
3.40
modal noise
noise generated in a fibre optic communication system by the combination of differential modal
attenuation and of fluctuations in the distribution of optical energy among the bound modes or
in the relative phases of the bound modes
3.41
mode partition noise (MPN)
noise due to the rapid fluctuation of the power distribution among the longitudinal modes of a
laser
NOTE – Due to the chromatic dispersion of the fibre optic cable plant, mode partition noise can produce signal
fluctuations at the receiver.
3.42
modulation factor/index
the ratio (expressed in %) of the peak optical signal of a transmitter modulated by an input
analogue signal to the average optical signal without any input signal
3.43
multipoint link
two or more fibre optic links that interconnect three or more terminal devices

– 18 – 61281-1  CEI:1999
3.44
largeur basse N-dB
différence positive des longueurs d'onde les plus proches, une supérieure et une inférieure à la

longueur d'onde de crête, à laquelle la densité de puissance spectrale est à N dB de sa valeur

de crête
NOTE – Les autres largeurs spectrales sont la largeur à mi-crête et la largeur efficace.

3.45
facteur de bruit
pour un amplificateur à fibres optiques, la diminution du rapport signal/bruit (SNR) à la sortie

du détecteur optique, due à la propagation d'un signal limité par le bruit quantique dans l'OFA,
exprimée en dB
NOTE 1 – Il convient d’indiquer les conditions de fonctionnement dans lesquelles le facteur de bruit est spécifié.
NOTE 2 – Cette propriété peut être décrite à une longueur d'onde discrète ou en fonction de la longueur d'onde.
NOTE 3 – La dégradation du bruit due à l'OFA est imputable à différentes contributions, par exemple bruit de
battement de signal spontané, bruit de battement spontané-spontané, bruit de réflexions internes, bruit de tir de
signal, bruit de tir spontané. Chacune de ces contributions est engendrée par des conditions diverses qu'il convient
de spécifier pour une évaluation correcte du facteur de bruit.
3.46
gamme de longueur d'onde de fonctionnement
à l'étude
3.47
amplificateur optique
dispositif optique actif qui reçoit une entrée optique et la retransmet en une sortie optique de
puissance accrue
NOTE – Un amplificateur à fibres optiques (OFA) en est un exemple.
3.48
connexion optique
catégorie d'épissure, de connecteur et/ ou de fibres optiques utilisée comme porte d'entrée et
de sortie d'un dispositif op
...
