IEC 60245-1:1994

Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements

Gives definitions. Specifies marking, core identification and general requirements for the construction of cables. Appendices describe code designation and calculation method for determination of the thickness of sheath of cable types IEC 53, 57 and 66 of Publication 60245-4.

Conducteurs et câbles isolés au caoutchouc - Tension assignée au plus égale à 450/750 V - Partie 1: Prescriptions générales

Donne des définitions. Spécifie le marquage, le repérage des conducteurs et les prescriptions générales sur la constitution des conducteurs et des câbles. Des annexes exposent le code de désignation et la méthode de calcul permettant de déterminer l'épaisseur des gaines des câbles types CEI 53, 57, et 66 de la CEI 245-4.

General Information

• Status: Published
• Publication Date: 18-Feb-1998
• ICS: 29.060.20 - Cables
• Technical Committee: TC 20 - Electric cables
• Drafting Committee: WG 17 - TC 20/WG 17
• Current Stage: DELPUB - Deleted Publication
• Start Date: 19-Dec-2003
• Completion Date: 26-Oct-2025

Relations

• Amended By: IEC 60245-1:1994/AMD1:1997 - Amendment 1 - Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements
• Effective Date: 05-Sep-2023
• Amended By: IEC 60245-1:1994/AMD2:1997 - Amendment 2 - Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements
• Effective Date: 05-Sep-2023
• Revised: IEC 60245-1:2003 - Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements
• Effective Date: 05-Sep-2023

Overview

IEC 60245-1:1994 is an international standard published by the International Electrotechnical Commission (IEC) that specifies the general requirements for rubber insulated cables with rated voltages up to and including 450/750 V. This standard provides essential definitions, marking protocols, core identification methods, and construction requirements necessary for ensuring safety, quality, and consistency in the manufacturing and application of rubber insulated cables.

The standard is part of a comprehensive series covering various types of low-voltage rubber insulated cables and is periodically reviewed to reflect technological advances and harmonize international practices. The 1994 edition, consolidated with amendments from 1997, serves as a key reference for manufacturers, electrical engineers, and quality assurance professionals working with low-voltage rubber insulated cables.

Key Topics

• Scope and Definitions
  IEC 60245-1 defines terminology related to insulating and sheathing materials, cable components, and relevant electrical properties. It clarifies rated voltage parameters ensuring cables meet safe operating limits up to 450/750 V.

• Marking and Identification
  The standard mandates clear and durable cable markings for easy identification, including origin marks and cable identification codes. It also defines core identification using color codes and numerical designations to enable consistent wiring practices and reduce installation errors.

• General Construction Requirements
  Detailed specifications are provided for components such as conductors, insulating layers, fillers, textile braids, and sheaths. These requirements ensure mechanical strength, electrical performance, and environmental resistance suitable for diverse application scenarios.

• Testing and Quality Assurance
  The document outlines comprehensive test methods for cable samples and finished products to verify compliance with electrical, mechanical, and environmental standards.

• Annexes on Code Designation and Sheath Thickness Calculation
  Supplementary information includes coding systems for cable types and formulas for determining sheath thickness, specifically for IEC 53, 57, and 66 cable types referenced in IEC 60245-4.

Applications

IEC 60245-1:1994 is critically applicable to the design, manufacturing, and quality control of rubber insulated cables used in various low-voltage electrical installations, including:

• Domestic and commercial wiring systems requiring safe, reliable flexible cables.
• Power distribution in machinery and industrial equipment.
• Cables used in conditions demanding durable insulation against mechanical stress and environmental factors.
• Wiring for appliances and portable tools where flexibility and resistance to wear are essential.

Compliance with IEC 60245-1 helps ensure cables are safe to install and operate, reducing the risk of electrical faults, insulation failure, or fire hazards in residential, commercial, and industrial environments.

Related Standards

IEC 60245-1 is part of the IEC 60245 series concerning rubber insulated cables rated up to 450/750 V, which also includes:

• IEC 60245-2: Test methods for rubber insulated cables.
• IEC 60245-3: Heat-resistant silicone insulated conductors.
• IEC 60245-4: Flexible cables including various cable types.
• IEC 60245-5: Cables for elevators.
• IEC 60245-6: Flexible cables for arc welding electrodes.
• IEC 60245-7: EVA insulated cables resistant to high temperatures.

These interconnected standards provide comprehensive guidance covering the full lifecycle from construction to testing and application of rubber insulated cables.

---

Keywords: IEC 60245-1, rubber insulated cables, low-voltage cables, rated voltage 450/750 V, cable marking, conductor identification, cable construction, electrical cable standards, IEC cable standard, cable insulation requirements, cable testing methods, rubber cable applications, electrical wiring safety, international cable standards

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
60245-1
INTERNATIONAL
Edition 3.2
STANDARD
1998-02
Edition 3:1994 consolidée par les amendements 1:1997 et 2:1997
Edition 3:1994 consolidated with amendments 1:1997 and 2:1997
Conducteurs et câbles isolés au caoutchouc –
Tension assignée au plus égale à 450/750 V –
Partie 1:
Prescriptions générales
Rubber insulated cables –
Rated voltages up to and including 450/750 V –
Part 1:
General requirements
Numéro de référence
Reference number
CEI/IEC 60245-1:1994+A.1:1997+A.2:1997

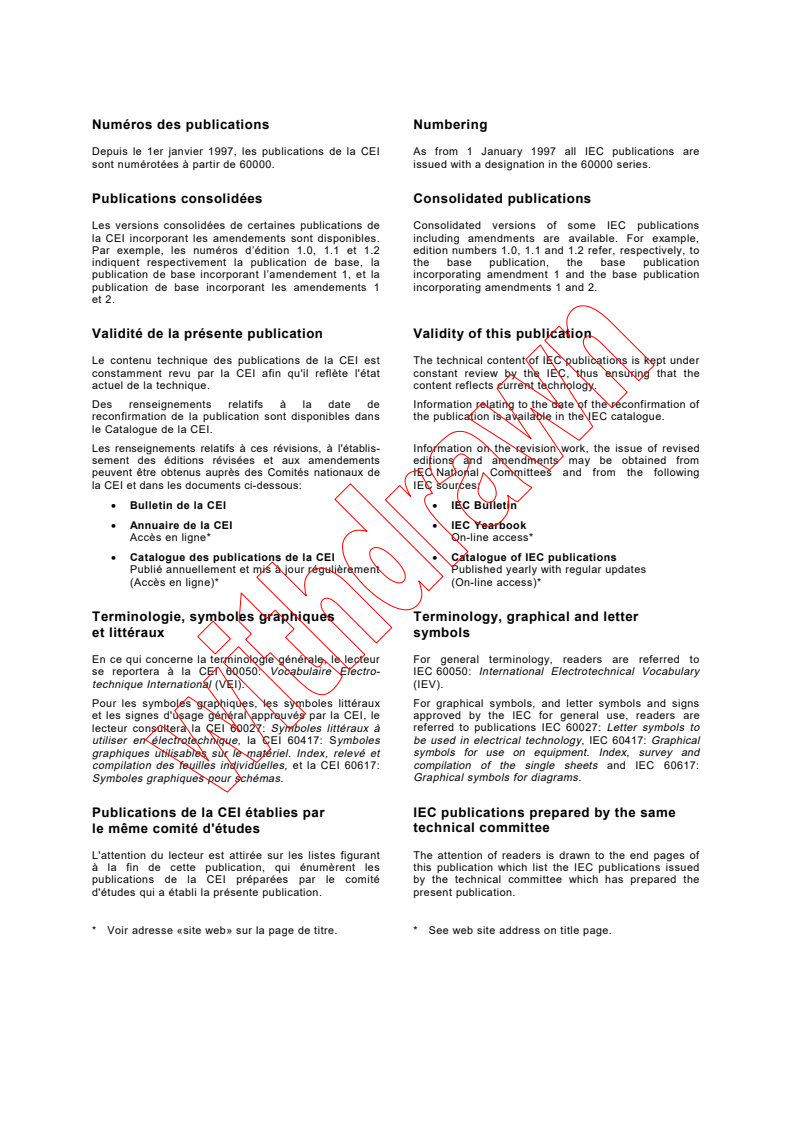

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication

publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation of the single sheets
compilation des feuilles individuelles, et la CEI 60617: and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60245-1
INTERNATIONAL
Edition 3.2
STANDARD
1998-02
Edition 3:1994 consolidée par les amendements 1:1997 et 2:1997
Edition 3:1994 consolidated with amendments 1:1997 and 2:1997
Conducteurs et câbles isolés au caoutchouc –
Tension assignée au plus égale à 450/750 V –
Partie 1:
Prescriptions générales
Rubber insulated cables –
Rated voltages up to and including 450/750 V –
Part 1:
General requirements
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE U
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997

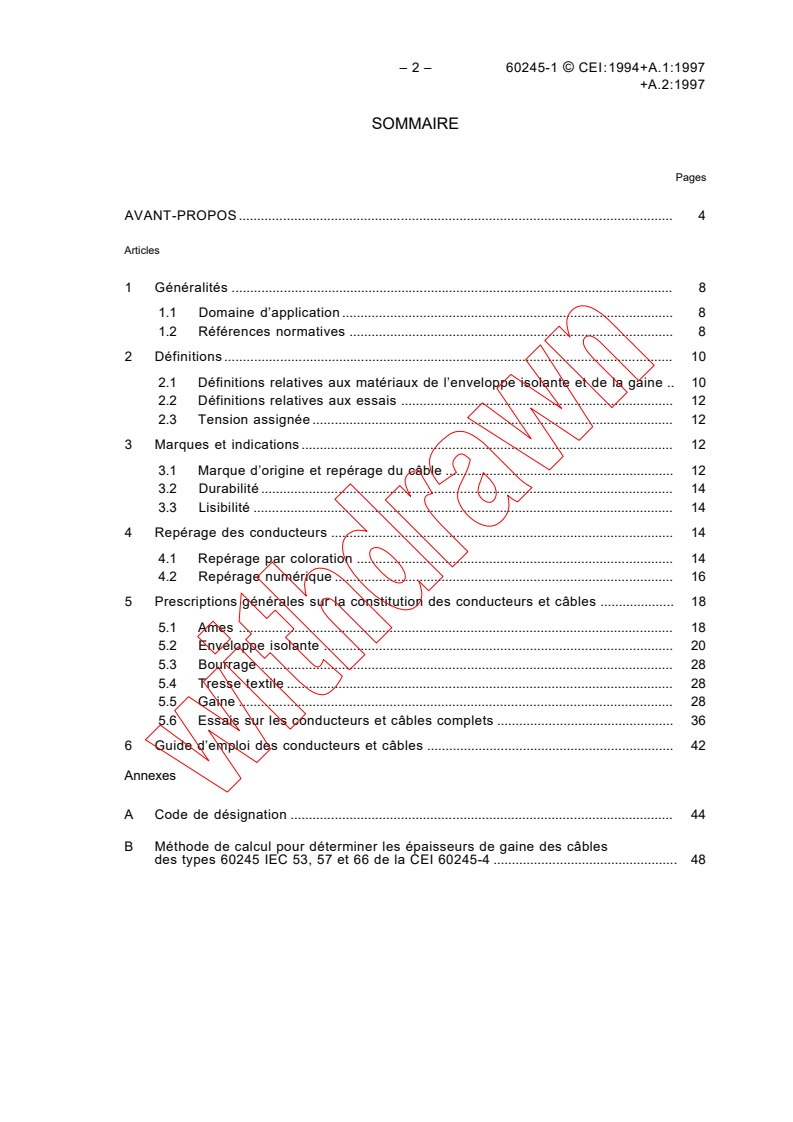

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1  Généralités . 8

1.1  Domaine d’application . 8
1.2  Références normatives . 8
2  Définitions . 10
2.1  Définitions relatives aux matériaux de l’enveloppe isolante et de la gaine . 10
2.2  Définitions relatives aux essais . 12
2.3  Tension assignée . 12
3  Marques et indications . 12
3.1  Marque d’origine et repérage du câble . 12
3.2  Durabilité . 14
3.3  Lisibilité . 14
4  Repérage des conducteurs . 14
4.1  Repérage par coloration . 14
4.2  Repérage numérique . 16
5  Prescriptions générales sur la constitution des conducteurs et câbles . 18
5.1  Ames . 18
5.2  Enveloppe isolante . 20
5.3  Bourrage . 28
5.4  Tresse textile . 28
5.5  Gaine . 28
5.6  Essais sur les conducteurs et câbles complets . 36
6  Guide d’emploi des conducteurs et câbles . 42
Annexes
A Code de désignation . 44
B Méthode de calcul pour déterminer les épaisseurs de gaine des câbles
des types 60245 IEC 53, 57 et 66 de la CEI 60245-4 . 48

60245-1 © IEC:1994+A.1:1997 – 3 –

+A.2:1997
CONTENTS
Page
FOREWORD . 5

Clause
1  General . 9

1.1  Scope . 9
1.2  Normative references . 9
2  Definitions . 11
2.1  Definitions relating to insulating and sheathing materials . 11
2.2  Definitions relating to the tests . 13
2.3  Rated voltage . 13
3  Marking . 13
3.1  Indication of origin and cable identification . 13
3.2  Durability . 15
3.3  Legibility . 15
4  Core identification . 15
4.1  Core identification by colours . 15
4.2  Core identification by numbers . 17
5  General requirements for the construction of cables . 19
5.1  Conductors . 19
5.2  Insulation . 21
5.3  Filler . 29
5.4  Textile braid . 29
5.5  Sheath . 29
5.6  Tests on completed cables . 37
6  Guide to use of the cables . 43
Annexes
A Code designation . 45
B Calculation method for determination of the thickness of sheath of the cable types
60245 IEC 53, 57 and 66 of IEC 60245-4 . 49

– 4 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

________
CONDUCTEURS ET CÂBLES ISOLÉS AU CAOUTCHOUC –

TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –

Partie 1: Prescriptions générales

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée de
l’ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de favoriser la
coopération internationale pour toutes les questions de normalisation dans les domaines de l’électricité et de
l’électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales. Leur élaboration est confiée
à des comités d’études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l’Organisation Internationale de Normalisation (ISO), selon
des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure du
possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés sont
représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés comme
normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d’encourager l’unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de façon
transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes nationales et
régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale correspondante doit être
indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité n’est
pas engagée quand un matériel est déclaré conforme à l’une de ses normes.

6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60245-1 a été établie par le sous-comité 20B: Câbles de basse
tension, du comité d’études 20 de la CEI: Câbles électriques.
Cette troisième édition annule et remplace la deuxième édition parue en 1985 dont elle constitue
une révision technique et rédactionnelle.

La présente version consolidée de la CEI 60245-1 est issue de la troisième édition (1994), de son
amendement 1 (1997) [documents 20B/240/FDIS et 20B/251/RVD] et de son amendement 2
(1997) [documents 20B/256/FDIS et 20B/264/RVD].
Elle porte le numéro d’édition 3.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les amen-
dements 1 et 2.
60245-1 © IEC:1994+A.1:1997 – 5 –

+A.2:1997
INTERNATIONAL ELECTROTECHNICAL COMMISSION

________
RUBBER INSULATED CABLES –
RATED VOLTAGES UP TO AND INCLUDING 450/750 V –

Part 1: General requirements
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising all
national electrotechnical committees (IEC National Committees). The object of the IEC is to promote international
cooperation on all questions concerning standardization in the electrical and electronic fields. To this end and in
addition to other activities, the IEC publishes International Standards. Their preparation is entrusted to technical
committees; any IEC National Committee interested in the subject dealt with may participate in this preparatory work.
International, governmental and non-governmental organizations liaising with the IEC also participate in this
preparation. The IEC collaborates closely with the International Organization for Standardization (ISO) in accordance
with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all interested
National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form of
standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International Standards
transparently to the maximum extent possible in their national and regional standards. Any divergence between the IEC
Standard and the corresponding national or regional standard shall be clearly indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any equipment
declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. The IEC shall not be held reponsible for identifying any or all of such patent rights.
International Standard IEC 60245-1 has been prepared by subcommittee 20B: Low-voltage cables,
of IEC technical committee 20: Electric cables.
This third edition cancels and replaces the second edition published in 1985 and constitutes a
technical and editorial revision.
This consolidated version of IEC 60245-1 is based on the third edition (1994), its amendment 1
(1997) [documents 20B/240/FDIS and 20B/251/RVD] and amendment 2 (1997) [documents
20B/256/FDIS and 20B/264/RVD].

It bears the edition number 3.2.
A vertical line in the margin shows where the base publication has been modified by amendments
1 and 2.
– 6 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
La CEI 60245 comprend les parties suivantes, présentées sous le titre général: Conducteurs et

câbles isolés au caoutchouc - Tension assignée au plus égale à 450/750 V:

Partie 1: 1994, Prescriptions générales

Partie 2: 1994, Méthodes d’essai

Partie 3: 1994, Conducteurs isolés au silicone, résistant à la chaleur

Partie 4: 1994, Câbles souples

Partie 5: 1994, Câbles pour ascenseurs

Partie 6: 1994, Câbles souples pour électrodes de soudage à l’arc

Partie 7: 1994, Câbles isolés à l’éthylène-acétate de vinyle, résistant aux températures élevées
Les parties 3 à 7 sont des types particuliers de câbles et il convient de les lire conjointement avec
les parties 1 et 2. Des parties supplémentaires pourront être ajoutées au fur et à mesure que
d’autres types seront normalisés.
Les annexes A et B font partie intégrante de cette norme.

60245-1 © IEC:1994+A.1:1997 – 7 –

+A.2:1997
IEC 60245 consists of the following parts, under the general title: Rubber insulated cables – Rated

voltages up to and including 450/750 V:

Part 1: 1994, General requirements

Part 2: 1994, Test methods
Part 3: 1994, Heat resistant silicone insulated cables

Part 4: 1994, Cords and flexible cables

Part 5: 1994, Lift cables
Part 6: 1994, Arc welding electrode cables

Part 7: 1994, Heat resistant ethylene-vinyl-acetate rubber insulated cables
Parts 3 to 7 are for particular types of cable and should be read in conjunction with part 1 and
part 2. Further parts may be added as other types are standardized.
Annexes A and B form an integral part of this standard.

– 8 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
CONDUCTEURS ET CÂBLES ISOLÉS AU CAOUTCHOUC –

TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –

Partie 1: Prescriptions générales

1  Généralités
1.1  Domaine d’application
La présente partie de la CEI 60245 s’applique aux conducteurs et câbles souples et rigides ayant
une enveloppe isolante, et éventuellement une gaine, à base de caoutchouc vulcanisé, de tension
assignée U /U au plus égale à 450/750 V, utilisés dans les installations d’énergie d’une tension
o
nominale ne dépassant pas 450/750 V en courant alternatif.
NOTE - La note ne s’applique pas au texte français.
Les types particuliers de conducteurs et câbles sont spécifiés dans la CEI 60245-3, la
CEI 60245-4, etc. Le code de désignation de ces types de câbles est donné dans l’annexe A.
Les méthodes d’essais spécifiées dans les parties 1 à 7 sont données dans la CEI 60245-2, la
CEI 60332-1 et dans les parties correspondantes de la CEI 60811.
1.2  Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y
est faite, constituent des dispositions valables pour la présente partie de la CEI 60245. Au moment
de la publication, les éditions indiquées étaient en vigueur. Tout document normatif est sujet à
révision et les parties prenantes aux accords fondés sur la présente partie de la CEI 60245 sont
invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des documents
normatifs ci-après. Les membres de la CEI et de l’ISO possèdent le registre des Normes
internationales en vigueur.
CEI 60173:1964, Couleurs pour les conducteurs des câbles souples
CEI 60228:1978, Ames des câbles isolés
CEI 60245-2:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus égale
à 450/750 V – Partie 2: Méthodes d’essais

CEI 60245-3:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus égale
à 450/750 V – Partie 3: Conducteurs isolés au silicone, résistant à la chaleur
CEI 60245-4:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus égale
à 450/750 V – Partie 4: Câbles souples
CEI 60245-5:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus égale
à 450/750 V – Partie 5: Câbles pour ascenseurs
CEI 60245-7:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus égale
à 450/750 V – Partie 7: Câbles isolés à l’éthylène-acétate de vinyle, résistant aux températures
élevées
60245-1 © IEC:1994+A.1:1997 – 9 –

+A.2:1997
RUBBER INSULATED CABLES –
RATED VOLTAGES UP TO AND INCLUDING 450/750 V –

Part 1: General requirements
1  General
1.1  Scope
This part of IEC 60245 applies to rigid and flexible cables with insulation, and sheath if any, based
on vulcanized rubber; of rated voltages U /U up to and including 450/750 V used in power
o
installations of nominal voltage not exceeding 450/750 V a.c.
NOTE - For some types of flexible cables the term cord is used.
The particular types of cables are specified in IEC 60245-3, IEC 60245-4, etc. The code
designations of these types of cables are given in annex A.
The test methods specified in parts 1 to 7 are given in IEC 60245-2, IEC 60332-1 and in the
relevant parts of IEC 60811.
1.2  Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60245. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision and parties to agreements based on
this part of IEC 60245 are encouraged to investigate the possibility of applying the most recent
editions of the normative documents listed below. Members of IEC and ISO maintain registers of
currently valid International Standards.
IEC 60173:1964, Colours of the cores of flexible cables and cords
IEC 60228:1978, Conductors of insulated cables
IEC 60245-2:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –

Part 2: Test methods
IEC 60245-3:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 3: Heat resistant silicone insulated cables
IEC 60245-4:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 4: Cords and flexible cables
IEC 60245-5:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 5: Lift cables
IEC 60245-7:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 7: Heat resistant ethylene-vinyl-acetate rubber insulated cables

– 10 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essai sur un

conducteur ou câble isolé vertical

CEI 60811-1-1:1993, Méthodes d’essais communes pour les matériaux d’isolation et de gainage

des câbles électriques – Partie 1: Méthodes d’application générale – Section 1: Mesure des

épaisseurs et des dimensions extérieures – Détermination des propriétés mécaniques

CEI 60811-1-2:1985, Méthodes d’essais communes pour les matériaux d’isolation et de gainage
des câbles électriques – Première partie: Méthodes d’application générale – Section deux:
Méthodes de vieillissement thermique

CEI 60811-1-4:1985, Méthodes d’essais communes pour les matériaux d’isolation et de gainage
des câbles électriques – Première partie: Méthodes d’application générale – Section quatre:
Essais à basse température
CEI 60811-2-1:1986, Méthodes d’essais communes pour les matériaux d’isolation et de gainage
des câbles électriques – Deuxième partie: Méthodes spécifiques pour les mélanges élastomères –
Section 1: Essai de résistance à l’ozone – Essai d’allongement à chaud – Essai de résistance à
l’huile
CEI 60811-3-1:1985, Méthodes d’essais communes pour les matériaux d’isolation et de gainage
des câbles électriques – Troisième partie: Méthodes spécifiques pour les mélanges PVC –
Section un: Essai de pression à température élevée – Essais de résistance à la fissuration
2  Définitions
Pour les besoins de la présente partie de la CEI 60245 les définitions suivantes s’appliquent:
2.1  Définitions relatives aux matériaux de l’enveloppe isolante et de la gaine
2.1.1 type de mélange: Catégorie dans laquelle on place un mélange selon ses propriétés,
telles qu’elles sont déterminées par les essais spécifiques. La désignation d’un type n’est pas
directement liée à la composition du mélange.
2.1.2 mélange de caoutchouc: Ensemble de matériaux convenablement choisis, dosés, traités
et vulcanisés, dont l’élément caractéristique est un caoutchouc naturel et/ou un élastomère
synthétique.
La vulcanisation est définie comme un traitement effectué après coup sur l’enveloppe isolante
et/ou la gaine une fois mise en place, de façon à occasionner une réticulation permanente de
l’élastomère.
2.1.3 mélange de polychloroprène (PCP) ou élastomère synthétique équivalent: Mélange
de caoutchouc vulcanisé dans lequel l’élastomère est du polychloroprène ou un élastomère
synthétique équivalent donnant un mélange ayant des caractéristiques similaires à celles du PCP.

60245-1 © IEC:1994+A.1:1997 – 11 –

+A.2:1997
IEC 60332-1:1993, Tests on electric cables under fire conditions – Part 1: Test on a single vertical

insulated wire or cable
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric

cables – Part 1: Methods for general application – Section 1: Measurement of thickness and

overall dimensions – Tests for determining the mechanical properties

IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section Two: Thermal ageing methods

IEC 60811-1-4:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section Four: Tests at low temperature
IEC 60811-2-1:1986, Common test methods for insulating and sheathing materials of electric
cables – Part 2: Methods specific to elastomeric compounds – Section One: Ozone resistance test
– Hot set test – Mineral oil immersion test
IEC 60811-3-1:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section One: Pressure test at high
temperature – Tests for resistance to cracking
2  Definitions
For the purposes of this part of IEC 60245 the following definitions apply:
2.1  Definitions relating to insulating and sheathing materials
2.1.1 type of compound: The category in which a compound is placed according to its
properties, as determined by specific tests. The type designation is not directly related to the
composition of the compound.
2.1.2 rubber compound: Combination of materials suitably selected, proportioned, treated and
vulcanized, of which the characteristic constituent is a natural rubber and/or synthetic elastomer.
Vulcanization is defined as a post application treatment taking place after the insulation and/or
sheath has been applied in order to induce permanent cross-linking of the elastomer.

2.1.3 polychloroprene compound (PCP) or other equivalent synthetic elastomer: A vulcani-
zed compound in which the elastomer is polychloroprene or other equivalent synthetic elastomer
providing a compound with properties similar to PCP.

– 12 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
2.1.4 mélange de caoutchouc d’éthylène-acétate de vinyle (EVA) ou autre élastomère

synthétique équivalent: Mélange vulcanisé dans lequel l’élastomère est de l’éthylène-acétate de

vinyle ou un autre élastomère synthétique équivalent fournissant un mélange ayant des propriétés

similaires à celles de l’EVA.
2.2  Définitions relatives aux essais

2.2.1 essais de type (symbole T): Essais devant être effectués sur un type de conducteur ou

câble visé dans la présente norme, avant sa livraison sur une base commerciale, afin de

démontrer que ses caractéristiques répondent aux applications prévues. Ces essais sont de telle

nature qu’après avoir été effectués il n’est pas nécessaire de les répéter à moins de changements

dans les matériaux utilisés ou dans la conception du conducteur ou câble, susceptibles d’en
modifier les caractéristiques.
2.2.2 essais de prélèvement (symbole S): Essais effectués sur des échantillons de conducteur
ou câble complet ou sur leurs composants, de façon à vérifier que le produit fini répond aux
spécifications qui lui sont propres.
2.3  Tension assignée
La tension assignée d’un conducteur ou câble est la tension de référence pour laquelle le
conducteur ou câble est prévu, et qui sert à définir les essais électriques.
La tension assignée est exprimée par la combinaison de deux valeurs U /U, exprimées en volts:
o
U étant la valeur efficace entre l’âme d’un conducteur isolé quelconque et la «terre»
o
(revêtement métallique du câble au milieu environnant);
U étant la valeur efficace entre les âmes conductrices de deux conducteurs de phase quel-
conques d’un câble multiconducteur ou d’un système de câbles monoconducteurs ou de
conducteurs.
Dans un système à courant alternatif, la tension assignée d’un conducteur ou câble doit être au
moins égale à la tension nominale du système pour lequel il est prévu.
Cette condition s’applique à la fois à la valeur U et à la valeur U.
o
Dans un système à courant continu, la tension nominale admise du système ne doit pas être supé-
rieure à 1,5 fois la tension assignée du conducteur ou câble.
NOTE - La tension de service d’un système peut en permanence dépasser la tension nominale dudit système de 10

%.
Un conducteur ou câble peut être utilisé à une tension de service supérieure de 10 % à sa tension assignée si cette
dernière est au moins égale à la tension nominale du système.
3  Marques et indications
3.1  Marque d’origine et repérage du câble
Les conducteurs et câbles doivent être pourvus d’une marque du fabricant consistant soit en un fil
distinctif, soit en une marque reproduite à intervalles réguliers, du nom du fabricant ou de la
marque de fabrique.
60245-1 © IEC:1994+A.1:1997 – 13 –

+A.2:1997
2.1.4 ethylene vinyl acetate rubber compound (EVA) or other equivalent synthetic

elastomer: A vulcanized compound in which the elastomer is ethylene vinyl acetate or other

equivalent synthetic elastomer providing a compound with properties similar to EVA.

2.2  Definitions relating to the tests

2.2.1 type tests (symbol T): Tests required to be made before supplying a type of cable

covered by this standard on a general commercial basis in order to demonstrate satisfactory

performance characteristics to meet the intended application. These tests are of such a nature

that, after they have been made, they need not be repeated unless changes are made in the cable

materials or design which might change the performance characteristics.

2.2.2 sample tests (symbol S): Tests made on samples of completed cable, or components
taken from a completed cable, adequate to verify that the finished product meets the design
specifications.
2.3  Rated voltage
The rated voltage of a cable is the reference voltage for which the cable is designed, and which
serves to define the electrical tests.
The rated voltage is expressed by the combination of two values U /U expressed in volts:
o
U being the r.m.s. value between any insulated conductor and "earth" (metal covering of the
o
cable or the surrounding medium);
U being the r.m.s. value between any two phase-conductors of a multicore cable or of a
system of single-core cables.
In an alternating-current system, the rated voltage of a cable shall be at least equal to the nominal
voltage of the system for which it is intended.
This condition applies both to the value U and to the value U.
o
In a direct-current system, the nominal voltage of the system shall be not higher than 1,5 times the
rated voltage of the cable.
NOTE - The operating voltage of a system may permanently exceed the nominal voltage of such a system by 10 %.
A cable can be used at a 10 % higher operating voltage than its rated voltage if the latter is at least equal to the nominal

voltage of the system.
3  Marking
3.1  Indication of origin and cable identification
Cables shall be provided with an indication of the manufacturer, which shall be either an
identification thread or a repetitive marking of the manufacturer’s name or trade mark.

– 14 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
L’inscription peut être réalisée par impression ou par marquage en relief ou en creux, sur

l’enveloppe isolante ou la gaine, ou par impression, sur un ruban caoutchouté ou un ruban

d’identification séparé.
3.1.1  Continuité des marques

Chaque marque spécifiée est considérée comme continue si la distance entre la fin d’une marque

et le début de la suivante marque identique ne dépasse pas:

550 mm si le marquage est sur la surface extérieure du câble;

275 mm si le marquage est:
– sur l’enveloppe isolante d’un câble sans gaine, ou
– sur l’enveloppe isolante d’un câble sous gaine, ou
– sur un ruban à l’intérieur d’un câble sous gaine.
3.2  Durabilité
Un marquage par impression doit être durable. La conformité à cette prescription est vérifiée par
l’essai de 1.8 de la CEI 60245-2.
3.3  Lisibilité
Toutes les inscriptions doivent être lisibles.
Les couleurs des fils distinctifs doivent être faciles à reconnaître ou rendues aisément
reconnaissables, si nécessaire, après nettoyage avec de l’essence ou tout autre solvant approprié.
4  Repérage des conducteurs
Chaque conducteur doit être identifié:
– par coloration pour les câbles comportant jusqu’à cinq conducteurs, voir 4.1;
– par coloration ou par repérage numérique, pour les câbles comportant plus de cinq conduc-
teurs, voir 4.1 et 4.2.
NOTE - Le code de couleurs est à l’étude.
4.1  Repérage par coloration

4.1.1  Prescriptions générales
Le repérage des conducteurs constitutifs d’un câble doit être réalisé par l’emploi d’enveloppes iso-
lantes colorées ou par une autre méthode appropriée.
Chaque conducteur constitutif d’un câble doit être d’une seule couleur, à l’exception du conducteur
repéré par une combinaison des couleurs verte et jaune.
Les couleurs rouge, grise, blanche et, lorsqu’elles ne sont pas employées en combinaison, les
couleurs verte et jaune, ne doivent pas être utilisées pour le repérage des conducteurs des câbles
multiconducteurs.
60245-1 © IEC:1994+A.1:1997 – 15 –

+A.2:1997
Marking may be by printing or by reproduction in relief on or in the insulation or sheath or by

printing on a proofed tape or a separate marker tape.

3.1.1  Continuity of marks
Each specified mark shall be regarded as continuous if the distance between the end of the mark

and the beginning of the next identical mark does not exceed:

550 mm if the marking is on the outer sheath of the cable;

275 mm if the marking is:
– on the insulation of an unsheathed cable, or
– on the insulation of a sheathed cable, or
– on a tape within a sheathed cable.
3.2  Durability
Printed markings shall be durable. Compliance with this requirement shall be checked by the test
given in 1.8 of IEC 60245-2.
3.3  Legibility
All markings shall be legible.
The colours of the identification threads shall be easy to recognize or easily made recognizable, if
necessary, by cleaning with petrol or other suitable solvent.
4  Core identification
Each core shall be identified as follows:
– in cables having up to and including five cores, by colour, see 4.1;
– in cables having more than five cores by colour or by number, see 4.1 and 4.2.
NOTE - The colour scheme is under consideration.
4.1  Core identification by colours
4.1.1  General requirements
Identification of the cores of a cable shall be achieved by the use of coloured insulation or other
suitable method.
Each core of a cable shall have only one colour, except the core identified by a combination of the
colours green and yellow.
The colours red, grey, white and when not in combination, green and yellow, shall not be used for
any multicore cable.
– 16 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
4.1.2  Code de couleurs
Le code de couleurs préférentiel est:

conducteur: pas de code de couleurs préférentiel;

câble à deux conducteurs: pas de code de couleurs préférentiel;

câble à trois conducteurs: soit vert/jaune, bleu clair, brun,
soit bleu clair, noir, brun;
câble à quatre conducteurs: soit vert/jaune, bleu clair, noir, brun,

soit bleu clair, noir, brun, noir ou brun;

câble à cinq conducteurs: soit vert/jaune, bleu clair, noir, brun, noir ou brun,
soit bleu clair, noir, brun, noir ou brun, noir ou brun;
soit dans la couche extérieure un conducteur vert/jaune,
câble ayant plus de cinq
un conducteur bleu clair et les autres conducteurs d’une
conducteurs:
seule et même couleur n’étant toutefois ni vert, ni jaune, ni
bleu clair, ni brun; dans les autres couches un conducteur
brun et les autres conducteurs d’une seule et même couleur
n’étant toutefois ni vert, ni jaune, ni bleu clair, ni brun,
soit dans la couche extérieure un conducteur bleu clair, un
conducteur brun et les autres conducteurs d’une seule et
même couleur n’étant toutefois ni vert, ni jaune, ni bleu clair,
ni brun; dans les autres couches un conducteur brun et les
autres conducteurs d’une seule et même couleur n’étant
toutefois ni vert, ni jaune, ni bleu clair, ni brun.
Les couleurs doivent être clairement identifiables et durables. La durabilité est vérifiée par l’essai
de 1.8 de la CEI 60245-2.
4.1.3  Combinaisons des couleurs verte et jaune
En ce qui concerne le conducteur identifié par la combinaison des couleurs verte et jaune, la
répartition de ces couleurs doit être conforme aux dispositions suivantes (en accord avec la
CEI 60173): sur toute longueur du conducteur de 15 mm, une de ces couleurs doit couvrir au
moins 30 % et au plus 70 % de la surface du conducteur, l’autre couleur couvrant le reste.
NOTE - Information sur l’emploi des couleurs vert/jaune et bleu clair.
Il est entendu que les couleurs verte et jaune, lorsqu’elles sont combinées comme il est spécifié ci-dessus, sont exclu-
sivement reconnues comme un moyen permettant une identification du conducteur constitutif destiné à être utilisé pour

la mise à la terre ou pour une protection analogue, et que la couleur bleu clair est destinée à permettre l’identification
du conducteur constitutif destiné à être relié au neutre. Si, toutefois, il n’y a pas de conducteur neutre, le bleu clair peut
servir pour identifier n’importe quel conducteur, à l’exception du conducteur de terre ou du conducteur de protection.
4.2  Repérage numérique
4.2.1  Prescriptions générales
Les enveloppes isolantes des conducteurs d’un câble doivent être de la même couleur et être
numérotées dans l’ordre croissant des nombres entiers, à l’exception du conducteur portant la
combinaison vert/jaune, s’il existe.

60245-1 © IEC:1994+A.1:1997 – 17 –

+A.2:1997
4.1.2  Colour scheme
The preferred colour scheme is:

single-core cable: no preferred colour scheme;

two-core cable: no preferred colour scheme;

three-core cable: either green/yellow, light blue, brown,
or light blue, black, brown;
four-core cable: either green/yellow, light blue, black, brown,

or light blue, black, brown, black or brown;

five-core cable: either green/yellow, light blue, black, brown, black or brown,
or light blue, black, brown, black or brown, black or brown;
cables having more
either in the outer layer one core green/yellow, one core light
than five cores:
blue, and the other cores of one and the same colour, however not
green, yellow, light blue or brown; in the other layers one core
brown, and the other cores of one and the same colour, however not
green, yellow, light blue or brown,
or in the outer layer one core light blue, one core brown and the
other cores of one and the same colour, however not green, yellow,
light blue or brown; in the other layers one core brown, and the other
cores of one and the same colour, however not green, yellow, light
blue or brown.
The colours shall be clearly identifiable and durable. Durability shall be checked by the test given
in 1.8 of IEC 60245-2.
4.1.3  Colour combination green/yellow
The distribution of the colours for the core coloured green/yellow shall comply with the following
condition (which is in accordance with IEC 60173): for every 15 mm length of core, one of these
colours shall cover at least 30 % and not more than 70 % of the surface of the core, the other
colour covering the remainder.
NOTE - Information on the use of the colours green/yellow and light blue.
It is understood that the colours green and yellow when they are combined as specified above are recognized exclusi-
vely as a means of identification of the core intended for use as earth connection or similar protection, and that the
colour light blue is intended for the identification of the core intended to be connected to neutral. If, however, there is no

neutral, light blue can be used to identify any core except the earthing or protective conductor.
4.2  Core identification by numbers
4.2.1  General requirements
The insulation of the cores shall be of the same colour and numbered sequentially, except for the
core coloured green/yellow, if one is included.

– 18 – 60245-1 © CEI:1994+A.1:1997

+A.2:1997
Le conducteur vert/jaune, s’il existe, doit satisfaire à la prescription de 4.1.3 et doit être dans la

couche externe.
Le repérage numérique doit commencer par le nombre 1 dans la touche interne.

Les nombres doivent être imprimés en chiffres arabes, sur la surface externe des conducteurs.
Tous les motifs numériques doivent avoir la même couleur
...
