IEC 61558-2-20:2000

Safety of power transformers, power supply units and similar devices - Part 2-20: Particular requirements for small reactors

This part of IEC 61558 applies to stationary or portable, single-phase or poly-phase, air-cooled (natural or forced) general purpose small reactors, including alternating current, premagnetised and current compensated reactors, independent or associated, having a rated supply voltage not exceeding 1000 V a.c. or d.c. and rated frequency not exceeding 1 MHz, the rated power not exceeding - 2 kVAR a.c. (2 kW d.c.) for single-phase reactors; - 10 kVAR a.c. (10 kW d.c.) for poly-phase reactors. This part 2-20 is intended to be used in conjunction with IEC 61558-1. It has the status of a group safety publication in accordance with IEC Guide 104.

Sécurité des transformateurs, blocs d'alimentation et dispositifs analogues - Partie 2-20: Règles particulières pour les petites bobines d'inductance

La présente partie de la CEI 61558 est applicable aux petites bobines d'inductance fixes ou mobiles, monophasées ou polyphasées, généralement à refroidissement par air (circulation naturelle ou forcée), pour usage général, incluant les bobines d'inductance à courant alternatif, prémagnétisées et à courant compensé, indépendantes ou associées, ayant une tension primaire assignée n'excédant pas 1000 V en courant alternatif ou en courant continu, une fréquence assignée n'excédant pas 1 MHz et une puissance assignée n'excédant pas - 2 kVAR en courant alternatif (2 kW en courant continu) pour les bobines d'inductance monophasées; - 10 kVAR en courant alternatif (10 kW en courant continu) pour les bobines d'inductance polyphasées. La présente partie 2-20 est destinée à être utilisée avec la CEI 61558-1. Elle a le statut de publication groupée de sécurité conformément au Guide CEI 104.

General Information

• Status: Published
• Publication Date: 15-Jun-2000
• ICS: 29.180 - Transformers. Reactors
• Technical Committee: TC 96 - Transformers and reactors
• Current Stage: DELPUB - Deleted Publication
• Start Date: 29-Jun-2010
• Completion Date: 26-Oct-2025

Relations

• Revised: IEC 61558-2-20:2010 - Safety of transformers, reactors, power supply units and combinations thereof - Part 2-20: Particular requirements and tests for small reactors
• Effective Date: 05-Sep-2023

Overview

IEC 61558-2-20:2000 is an international standard published by the International Electrotechnical Commission (IEC) focusing on the safety of small reactors used in power transformers, power supply units, and similar electrical devices. This part 2-20 of IEC 61558 specifically addresses the particular requirements for small reactors, including single-phase or poly-phase, air-cooled reactors (either natural or forced cooling), with rated supply voltages up to 1000 V AC or DC, and rated frequencies not exceeding 1 MHz.

The standard applies to reactors with rated power limits up to 2 kVAR AC (2 kW DC) for single-phase and 10 kVAR AC (10 kW DC) for poly-phase units. As a group safety publication, IEC 61558-2-20 is intended to be used alongside IEC 61558-1, which covers general safety requirements for power transformers and supply units.

Key Topics

IEC 61558-2-20:2000 covers comprehensive safety regulations and technical specifications to ensure reliable, safe operation of small reactors. Key aspects include:

• Scope and Definitions: Clear definitions related to small reactors and their operational environments.
• General Safety Requirements: Specifications intended to mitigate hazards linked to electrical, mechanical, and thermal risks.
• Electrical Characteristics and Ratings: Guidelines on rated voltage, current, short-circuit voltage, and thermal management.
• Protection Against Hazards:
  • Prevention of access to live, hazardous parts.
  • Requirements for insulation resistance and dielectric strength.
  • Protection against short circuits, overloads, and external conditions such as dust, moisture, and mechanical stress.
• Testing Procedures: Compliance tests for mechanical strength, overheating, insulation effectiveness, and electrical performance.
• Marking and Documentation: Clear labeling standards for identification, ratings, and safety warnings.
• Construction and Components: Mandates on materials, wiring, terminal connections, and grounding provisions to ensure robust assembly and operation.
• Environmental Resistance: Specifications for resistance to heat, fire, rust, and other environmental factors impacting durability.

Applications

IEC 61558-2-20 applies broadly across industrial and commercial sectors where small reactors are essential components. Typical applications include:

• Power supply systems employing small reactors for specific filtering or inductance roles.
• Electrical equipment manufacturing where safety standards are critical to device certification and compliance.
• Stationary and portable equipment requiring transformers or reactors within the specified voltage and power ratings.
• Control and automation systems that integrate reactors for maintaining power quality and protecting circuits.
• Renewable energy applications involving DC or AC reactor components supporting system stability.

Compliance with IEC 61558-2-20 enables manufacturers and users to ensure product safety, enhance reliability, and meet international regulatory demands. This standard supports manufacturers in designing products that reduce risks of electrical shock, fire hazards, and mechanical failures, while promoting interoperability in global markets.

Related Standards

• IEC 61558-1: General safety requirements for power transformers, power supply units, and similar devices - the foundational part intended to be used in conjunction with IEC 61558-2-20.
• IEC 60050: International Electrotechnical Vocabulary (IEV) - provides standardized terminology for electrical engineering, including definitions applicable to transformers and reactors.
• IEC 60027, IEC 60417, IEC 60617: Graphical and letter symbols used in electrical technology and on equipment.
• IEC Guide 104: Guide for drafting safety standards and defining the role of committees managing safety publications.
• Other applicable IEC standards may address specific testing methods, environmental resistance, and installation requirements for power supply components.

---

Adhering to IEC 61558-2-20 is crucial for manufacturers and stakeholders to assure safety and performance in small reactors within power transformers and supply units. The standard’s detailed specifications foster safer product development and enhance global market acceptance for electrical equipment involving small reactors.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61558-2-20
INTERNATIONAL
Première édition
STANDARD
First edition
2000-06
PUBLICATION GROUPÉE DE SÉCURITÉ
GROUP SAFETY PUBLICATION
Sécurité des transformateurs,
blocs d'alimentation et dispositifs analogues –
Partie 2-20:
Règles particulières pour les petites bobines
d'inductance
Safety of power transformers,
power supply units and similar devices –
Part 2-20:
Particular requirements for small reactors

Numéro de référence
Reference number
CEI/IEC 61558-2-20:2000

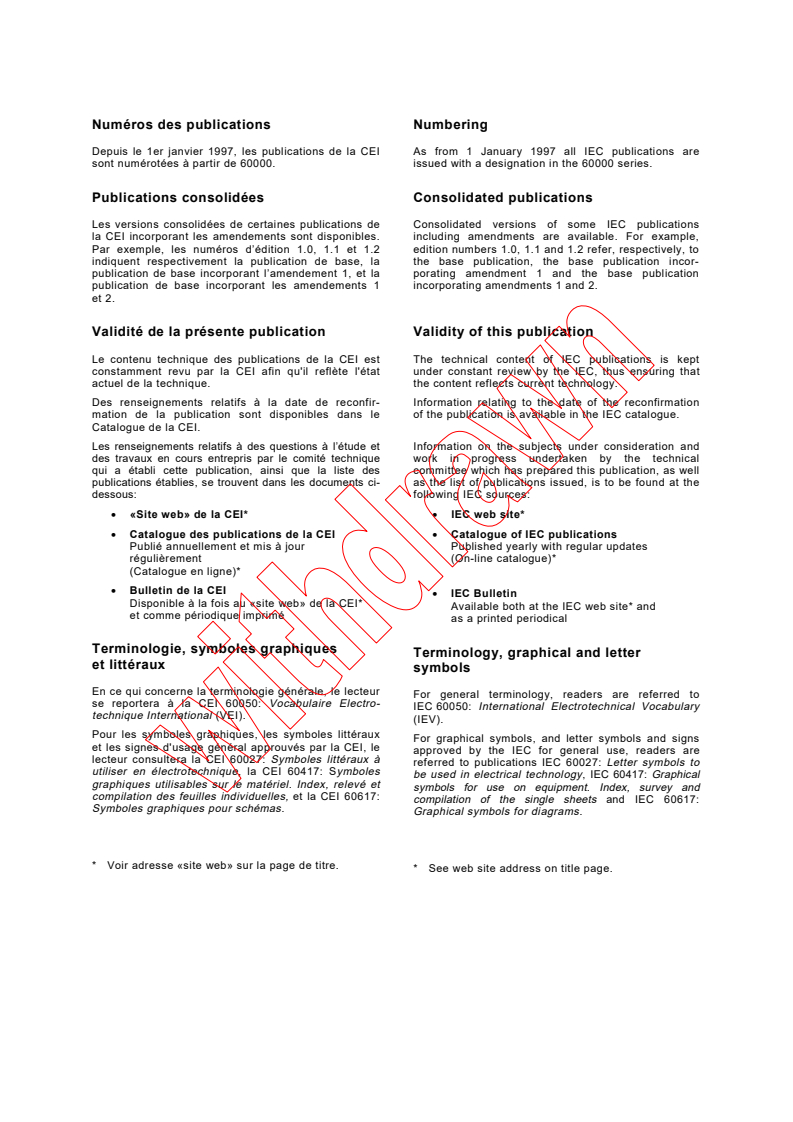

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
61558-2-20
INTERNATIONAL
Première édition
STANDARD
First edition
2000-06
PUBLICATION GROUPÉE DE SÉCURITÉ
GROUP SAFETY PUBLICATION
Sécurité des transformateurs,
blocs d'alimentation et dispositifs analogues –
Partie 2-20:
Règles particulières pour les petites bobines
d'inductance
Safety of power transformers,
power supply units and similar devices –
Part 2-20:
Particular requirements for small reactors

 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
P
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

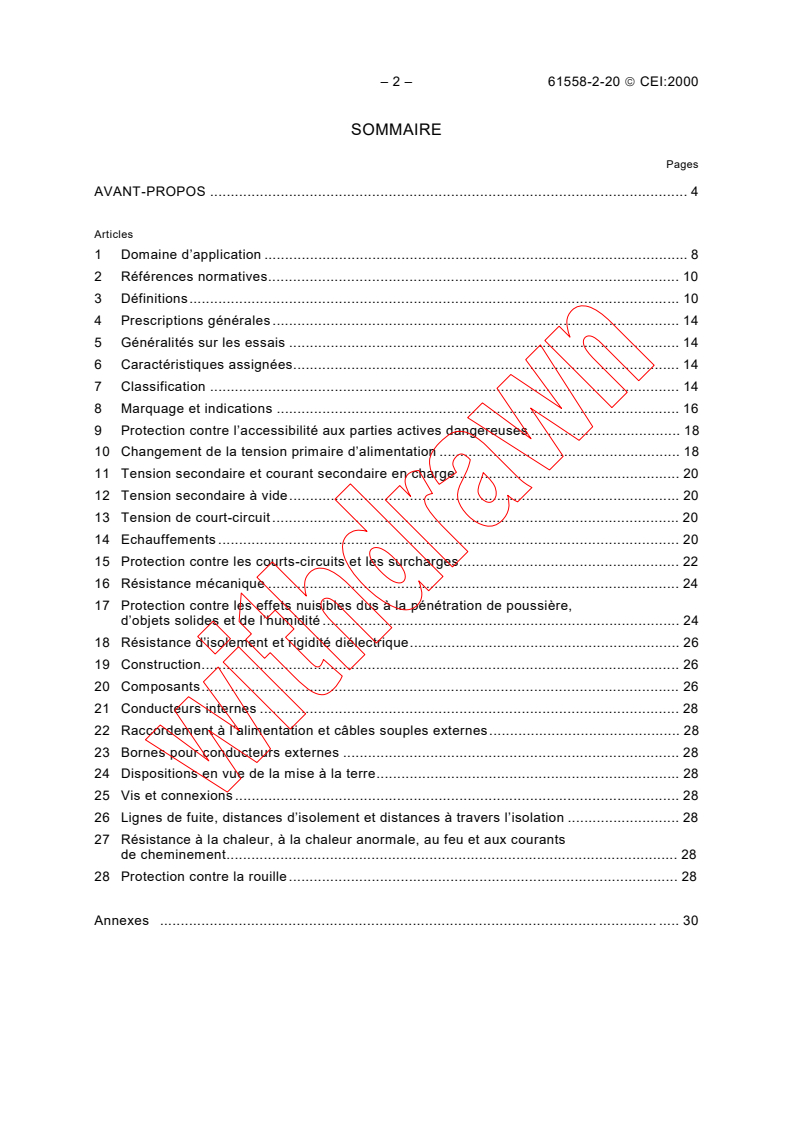

– 2 – 61558-2-20  CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d’application . 8

2 Références normatives. 10

3 Définitions. 10
4 Prescriptions générales . 14
5 Généralités sur les essais . 14
6 Caractéristiques assignées. 14
7 Classification .14
8 Marquage et indications . 16
9 Protection contre l’accessibilité aux parties actives dangereuses . 18
10 Changement de la tension primaire d’alimentation . 18
11 Tension secondaire et courant secondaire en charge. 20
12 Tension secondaire à vide. 20
13 Tension de court-circuit . 20
14 Echauffements . 20
15 Protection contre les courts-circuits et les surcharges. 22
16 Résistance mécanique . 24
17 Protection contre les effets nuisibles dus à la pénétration de poussière,
d’objets solides et de l’humidité . 24
18 Résistance d’isolement et rigidité diélectrique. 26
19 Construction. 26
20 Composants. 26
21 Conducteurs internes . 28
22 Raccordement à l’alimentation et câbles souples externes. 28
23 Bornes pour conducteurs externes . 28
24 Dispositions en vue de la mise à la terre. 28

25 Vis et connexions . 28
26 Lignes de fuite, distances d’isolement et distances à travers l’isolation . 28
27 Résistance à la chaleur, à la chaleur anormale, au feu et aux courants
de cheminement. 28
28 Protection contre la rouille. 28
Annexes . . 30

61558-2-20  IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope . 9

2 Normative references . 11

3 Definitions. 11
4 General requirements. 15
5 General notes on tests . 15
6 Ratings . 15
7 Classification .15
8 Marking and other information . 17
9 Protection against accessibility to hazardous live parts . 19
10 Change of input voltage setting . 19
11 Output voltage and output current under load . 21
12 No-load output voltage . 21
13 Short-circuit voltage . 21
14 Heating . 21
15 Short-circuit and overload protection . 23
16 Mechanical strength . 25
17 Protection against harmful ingress of dust, solid objects and moisture . 25
18 Insulation resistance and dielectric strength. 27
19 Construction. 27
20 Components. 27
21 Internal wiring . 29
22 Supply connection and other external flexible cords . 29
23 Terminals for external conductors. 29
24 Provision for protective earthing . 29
25 Screws and connections. 29

26 Creepage distances, clearances and distances through insulation . 29
27 Resistance to heat, abnormal heat, fire and tracking. 29
28 Resistance to rusting. 29
Annexes . 31

– 4 – 61558-2-20  CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
SÉCURITÉ DES TRANSFORMATEURS,
BLOCS D'ALIMENTATION ET DISPOSITIFS ANALOGUES –

Partie 2-20: Règles particulières pour les petites bobines d'inductance

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI à pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisation internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61558-2-20 a été établie par le comité d'études 96 de la
CEI: Petits transformateurs, bobines d’inductance et blocs d'alimentation: prescriptions de
sécurité.
Elle a le statut de publication groupée de sécurité conformément au Guide CEI 104: Guide
pour la rédaction des normes de sécurité et rôle des comités chargés de fonctions pilotes de
sécurité et de fonctions groupées de sécurité (1984).

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
96/146/FDIS 96/149/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toutes les informations sur le vote
ayant abouti à l’approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Les normes futures de cette série porteront dorénavant le nouveau titre général cité ci-dessus.
Le titre des normes existant déjà dans cette série sera mis à jour lors d'une prochaine édition.

61558-2-20  IEC:2000 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
SAFETY OF POWER TRANSFORMERS,
POWER SUPPLY UNITS AND SIMILAR DEVICES –

Part 2-20: Particular requirements for small reactors

FOREWORD
1) The IEC (International Electrotechnical Commission) is a world-wide organisation for standardisation comprising all
national electrotechnical committees (IEC National Committees). The object of the IEC is to promote international co-
operation on all questions concerning standardization in the electrical and electronic fields. To this end and in addition
to other activities, the IEC publishes International Standards. Their preparation is entrusted to technical committees;
any IEC National Committee interested in the subject dealt with may participate in this preparatory work. International,
governmental and non-governmental organizations liaising with the IEC also participate in this preparation. The IEC
collaborates closely with the International Organisation for Standardisation (ISO) in accordance with conditions
determined by agreement between the two organisations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all interested
National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form of
standards, technical specifications, technical reports or guides and they are accepted by the National Committees in
that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International Standards
transparently to the maximum extent possible in their national and regional standards. Any divergence between the
IEC Standard and the corresponding national or regional standard shall be clearly indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patents rights. The IEC shall not be held responsible for identifying any or all such patents rights.
International standard IEC 61558-2-20 has been prepared by technical committee 96: Small
power transformers, reactors and power supply units: safety requirements.
It has the status of a group safety publication in accordance with IEC Guide 104: Guide for the
drafting of safety standards, and the role of committees with safety pilot functions and safety
group functions (1984).
The text of this standard is based on the following documents:

FDIS Report on voting
96/146/FDIS 96/149/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Future standards in this series will carry the new general title as cited above. Titles of existing
standards in this series will be updated at the time of the next edition.

– 6 – 61558-2-20  CEI:2000
La présente partie 2-20 est destinée à être utilisée avec la CEI 61558-1. Elle a été établie sur
les bases de la première édition (1997) de cette norme.

La présente partie 2-20 complète ou modifie les articles correspondants de la CEI 61558-1, de
façon à la transformer en norme CEI: Règles particulières pour les petites bobines

d'inductance.
Lorsqu'un paragraphe particulier de la partie 1 n'est pas mentionné dans cette partie 2-20, ce

paragraphe s'applique pour autant qu'il est raisonnable. Lorsque la présente norme spécifie

«addition», «modification» ou «remplacement», le texte correspondant de la partie 1 doit être

adapté en conséquence.
Dans la présente norme, les caractères d'imprimerie suivants sont employés:
– prescriptions proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– commentaires: petits caractères romains.
Dans le texte de la norme les mots en gras sont définis à l'article 3.
Les paragraphes ou figures complémentaires à ceux de la partie 1 sont numérotés à partir de
101; les annexes complémentaires sont appelées AA, BB, etc.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004-12.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61558-2-20  IEC:2000 – 7 –
This part 2-20 is intended to be used in conjunction with IEC 61558-1. It was established on the

basis of the first edition (1997) of that standard.

This part 2-20 supplements or modifies the corresponding clauses in IEC 61558-1, so as to

convert that publication into the IEC standard: Particular requirements for small reactors.

When a particular subclause of part 1 is not mentioned in this part 2-20, that subclause applies

as far as is reasonable. Where this standard states "addition", "modification" or "replacement",

the relevant text of part 1 is to be adapted accordingly.

In this standard, the following print types are used:

– requirements proper: in roman type;
test specifications: in italic type;
–
– explanatory matter: in smaller roman type.
In the text of the standard the words in bold are defined in clause 3.
Subclauses which are additional to those in part 1 are numbered starting from 101;
supplementary annexes are entitled AA, BB, etc.
The committee has decided that the contents of this publication will remain unchanged until
2004-12. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61558-2-20  CEI:2000
SÉCURITÉ DES TRANSFORMATEURS,
BLOCS D'ALIMENTATION ET DISPOSITIFS ANALOGUES –

Partie 2-20: Règles particulières pour les petites bobines d'inductance

1 Domaine d’application
Remplacement:
La présente partie de la CEI 61558 est applicable aux petites bobines d'inductance fixes ou
mobiles, monophasées ou polyphasées, généralement à refroidissement par air (circulation
naturelle ou forcée), pour usage général, incluant les bobines d’inductance à courant
alternatif, prémagnétisées et à courant compensé, indépendantes ou associées, ayant une
tension primaire assignée n’excédant pas 1 000 V en courant alternatif ou en courant
continu, une fréquence assignée n’excédant pas 1 MHz et une puissance assignée
n’excédant pas
– 2 kVAR en courant alternatif (2 kW en courant continu) pour les bobines d'inductance
monophasées;
– 10 kVAR en courant alternatif (10 kW en courant continu) pour les bobines d'inductance
polyphasées.
Cette norme est aussi applicable aux petites bobines d'inductance sans limitation de la
puissance assignée; toutefois de telles petites bobines d'inductance sont considérées
comme des bobines d'inductance spéciales et sont soumises à un agrément entre l'acheteur
et le fournisseur.
Cette norme est applicable aux petites bobines d'inductance sèches. Les enroulements
peuvent être enrobés ou non enrobés.
Cette norme n'est pas applicable aux
– bobines d'inductance couvertes par la CEI 60289;
– ballasts pour lampes tubulaires à fluorescence couverts par la CEI 60920;
– ballasts pour lampes à décharge (à l'exclusion des lampes tubulaires à fluorescence)
couverts par la CEI 60922.
NOTE 1 Pour les petites bobines d'inductance à remplissage par diélectrique liquide ou par des matières
pulvérulentes telles que sable, des prescriptions supplémentaires sont à l’étude.
NOTE 2 Pour l’emploi dans des emplacements présentant des conditions particulières d’environnement, des
règles spéciales peuvent être exigées.
NOTE 3 Normalement, les petites bobines d'inductance sont destinées à être associées à des équipements pour
les besoins fonctionnels de l'équipement ou être conformes aux prescriptions des règles d'installation ou autres
spécifications pour appareil.
NOTE 4 Les petites bobines d'inductance incorporant des circuits ou composants électroniques sont aussi
couvertes par cette norme.
NOTE 5 L'isolation de sécurité peut être procurée (ou complétée) par d'autres parties ou caractéristiques de
l'équipement telles que la masse.
NOTE 6 Les petites bobines d'inductance pour applications particulières seront à l'avenir couvertes par des
annexes normatives complémentaires.

61558-2-20  IEC:2000 – 9 –
SAFETY OF POWER TRANSFORMERS,
POWER SUPPLY UNITS AND SIMILAR DEVICES –

Part 2-20: Particular requirements for small reactors

1 Scope
Replacement:
This part of IEC 61558 applies to stationary or portable, single-phase or poly-phase, air-cooled
(natural or forced) general purpose small reactors, including alternating current,
premagnetised and current compensated reactors, independent or associated, having a rated
supply voltage not exceeding 1 000 V a.c. or d.c. and rated frequency not exceeding 1 MHz,
the rated power not exceeding
– 2 kVAR a.c. (2 kW d.c.) for single-phase reactors;
– 10 kVAR a.c. (10 kW d.c.) for poly-phase reactors.
This standard is also applicable to small reactors without limitation of the rated power;
however, such small reactors are considered as special reactors and are subjected to an
agreement between the purchaser and the supplier.
This standard is applicable to dry-type small reactors. The windings may be encapsulated or
non-encapsulated.
This standard does not apply to
– reactors covered by IEC 60289;
– ballast for tubular fluorescent lamps covered by IEC 60920;
– ballast for discharge lamps (excluding tubular fluorescent lamps) covered by IEC 60922.
NOTE 1 For small reactors filled with liquid dielectric or pulverised material such as sand, additional requirements
are under consideration.
NOTE 2 In locations where special environmental conditions prevail, particular requirements may be necessary.
NOTE 3 Normally, small reactors are intended to be associated with equipment for functional requirements of the
equipment or requirements by the installation rules or by other appliance specifications.
NOTE 4 Small reactors incorporating electronic circuits and components are also covered by this standard.

NOTE 5 The safety insulation may be provided (or completed) by other parts or features of the equipment, such as
the body.
NOTE 6 Small reactors for particular applications will in the future be covered by complementary normative
annexes.
– 10 – 61558-2-20  CEI:2000
2 Références normatives
L’article de la partie 1 est applicable.

3 Définitions
L’article de la partie 1 est applicable à l’exception de ce qui suit:

Modification:
Lorsque la partie 1 s'applique, le mot «transformateur» – s'il est utilisé – doit être remplacé par
«bobine d'inductance».
Addition:
3.1.101
bobine d'inductance
dispositif comprenant un ou plusieurs enroulements avec une impédance variant en fonction de
la fréquence, fonctionnant suivant le principe d'auto-induction selon lequel un courant
magnétisant génère un champ magnétique à travers un noyau de bonne perméabilité
magnétique ou dans l'air
NOTE Les bobines d'inductance avec noyau toroïdal sont aussi incluses dans cette définition.
3.1.102
bobine d'inductance à courant alternatif
dans laquelle le courant magnétisant génère un champ magnétique
bobine d'inductance
alternatif, changeant de polarité en fonction de la fréquence
3.1.103
bobine d'inductance prémagnétisée
bobine d'inductance dans laquelle le courant continu magnétisant génère un champ
magnétique d'une seule polarité, tandis qu'un courant alternatif superposé altère le champ
magnétique continu proportionnellement à son intensité et sa fréquence
3.1.104
bobine d'inductance à courant compensé
bobine d'inductance avec au moins deux enroulements sur un même noyau, dont les
courants magnétisants sont de directions opposées afin de réduire le flux magnétique
3.1.105
bobine d'inductance résistante aux surcharges
bobine d'inductance dans laquelle la température n'excède pas les limites spécifiées lorsque
la bobine d'inductance est surchargée, et qui continue à satisfaire à toutes les prescriptions
de cette norme après la fin de la surcharge
3.1.105.1
bobine d'inductance résistante aux surcharges par dispositif incorporé
bobine d'inductance résistante aux surcharges équipée d'un dispositif de protection qui
ouvre le circuit ou réduit le courant dans le circuit lorsque la bobine d'inductance est
surchargée, et qui continue à satisfaire à toutes les prescriptions de la présente norme après
disparition de la surcharge et réarmement ou remplacement du dispositif de protection
NOTE 1 Comme exemples de dispositifs de protection, on peut citer les fusibles, relais à maximum de courant,
fusibles thermiques, protecteurs thermiques, coupe-circuit thermiques, résistances CTP et disjoncteurs
automatiques.
NOTE 2 Dans le cas d'une protection par un dispositif ne pouvant être ni remplacé ni réarmé, l'expression
«continue à satisfaire à toutes les règles de cette norme après suppression de la surcharge» ne signifie pas
nécessairement que la bobine d'inductance continue de fonctionner.

61558-2-20  IEC:2000 – 11 –
2 Normative references
This clause of part 1 is applicable.

3 Definitions
This clause of part 1 is applicable except as follows:

Modification:
Where part 1 is applicable, the word "transformer", if used, shall be replaced by "reactor".
Addition:
3.1.101
reactor
arrangement comprising one or more windings with an impedance depending on the frequency,
working in accordance with the principle of self-induction whereby a magnetising current
generates a magnetic field through a magnetically effective core or through air
NOTE Reactors with toroïdal core are also included in this definition.
3.1.102
alternating current reactor
reactor in which the magnetising current generates an alternating magnetic field, changing its
polarity depending on the frequency
3.1.103
premagnetised reactor
reactor in which the magnetising direct current generates a magnetic field of only one polarity,
while a superimposed alternating current alters the direct magnetic field depending on its
strength and the frequency
3.1.104
current compensated reactor
with at least two windings on a common core, where the magnetising currents are in
reactor
opposite directions in order to reduce the magnetic flux
3.1.105
overload proof reactor
reactor in which the temperature does not exceed the specified limits when the reactor is
overloaded and which continues to meet all requirements of this standard after the removal of
the overload
3.1.105.1
non-inherently overload proof reactor
overload proof reactor equipped with a protective device which opens the circuit, or reduces
the current in the circuit when the reactor is overloaded, and which continues to meet all
requirements of this standard after the removal of the overload and resetting or replacing of the
protective device
NOTE 1 Examples of protective devices are fuses, overload releases, thermal fuses, thermal links, thermal cut-
outs, PTC resistors and automatic circuit-breakers.
NOTE 2 In case of protection by a device which cannot be replaced nor re-set, the wording "continues to meet all
requirements of this standard after removal of the overload" does not imply that the reactor continues to operate.

– 12 – 61558-2-20  CEI:2000
3.1.105.2
bobine d'inductance résistante aux surcharges par construction

bobine d'inductance résistante aux surcharges, sans dispositif de protection, dont la

température en cas de surcharge, par construction, ne dépasse pas les limites spécifiées et

continue à fonctionner et à satisfaire à toutes les prescriptions de cette norme, après
suppression de la surcharge
3.1.106
bobine d'inductance non résistante aux surcharges
bobine d'inductance qui est prévue pour être protégée contre une température exagérée au
moyen d'un dispositif de protection non fourni avec la bobine d'inductance, et qui continue à
satisfaire à toutes les prescriptions de cette norme après suppression de la surcharge et
réarmement ou remplacement du dispositif de protection
3.1.107
bobine d'inductance non dangereuse en cas de défaillance
bobine d'inductance qui, à la suite d'un usage anormal, ne remplit plus sa fonction en
interrompant le circuit mais ne présente aucun danger pour l'usager ou l'environnement
Remplacement:
3.4 Circuits et enroulements
Ce paragraphe de la partie 1 n'est pas applicable.
3.5 Valeurs assignées
Ce paragraphe de la partie 1 est applicable, à l’exception de ce qui suit:
Remplacement:
3.5.4
courant assigné
courant assigné donné à la bobine d’inductance par le constructeur, y compris les harmo-
niques s’il y a lieu qui influencent l'échauffement de la bobine d’inductance
Addition:
3.5.101
puissance assignée
La somme du produit de la chute de tension assignée et du courant assigné à la fréquence
assignée pour les différents enroulements

3.5.102
inductance assignée
inductance de la bobine d'inductance conçue par le constructeur pour les conditions
spécifiées de fonctionnement de la bobine d'inductance
NOTE Les conditions spécifiées de fonctionnement des bobines d'inductance à courant continu sont définies par
la composante continue et la composante alternative superposée.
3.5.103
résistance assignée
résistance en courant continu d'un enroulement de la bobine d'inductance conçue par le
constructeur pour les conditions spécifiées de fonctionnement de la bobine d'inductance
3.5.104
chute de tension assignée
tension aux bornes d'un enroulement de la bobine d'inductance traversée par le courant
assigné à la fréquence assignée spécifiés par le constructeur

61558-2-20  IEC:2000 – 13 –
3.1.105.2
inherently overload proof reactor

overload proof reactor not equipped with a device to protect the reactor and in which the

temperature in the case of overload, by construction, does not exceed the specified limits and

which continues to operate and meet all the requirements of this standard after the removal of

the overload
3.1.106
non-overload proof reactor
reactor which is intended to be protected against excessive temperature by means of a

protective device not provided with the reactor and which continues to meet all the

requirements of this standard after the removal of the overload and resetting or replacing of the
protective device
3.1.107
fail-safe reactor
reactor which, after abnormal use, permanently fails to function by an interruption of the failing
circuit but presents no danger to the user or surroundings
Replacement:
3.4 Circuits and windings
This subclause of part 1 is not applicable.
3.5 Ratings
This subclause of part 1 is applicable except as follows:
Replacement:
3.5.4
rated current
rated current, assigned to the reactor by the manufacturer including harmonics, if any, which
influence the heating of the reactor
Addition:
3.5.101
rated power
sum of the products of the rated voltage drop and the rated current at rated frequency for
the different windings
3.5.102
rated inductance
inductance of the reactor designed by the manufacturer for the specified operating condition of
the reactor
NOTE The specific operating conditions of d.c. reactors are determined by the d.c. component and the
superimposed a.c. component.
3.5.103
rated resistance
d.c. resistance of a winding of a reactor designed by the manufacturer for the specified
operating conditions of the reactor
3.5.104
rated voltage drop
voltage across a winding of the reactor at rated current and rated frequency assigned by the
manufacturer
– 14 – 61558-2-20  CEI:2000
3.6 Valeurs à vide
Ce paragraphe de la partie 1 n'est pas applicable.

3.7 Isolation
Ce paragraphe de la partie 1 est applicable.

4 Prescriptions générales
L’article de la partie 1 est applicable.
5 Généralités sur les essais
L’article de la partie 1 est applicable.
6 Caractéristiques assignées
L’article de la partie 1 est applicable, à l’exception de ce qui suit:
Addition:
6.101 La tension primaire assignée ne doit pas dépasser 1 000 V en courant alternatif ou
en courant continu.
6.102 La puissance assignée ne doit pas dépasser 2 kVAR en courant alternatif (2 kW en
courant continu) pour les bobines d'inductance monophasées, et 10 kVAR en courant
alternatif (10 kW en courant continu) pour les bobines d'inductance polyphasées.
6.103 La fréquence assignée ne doit pas dépasser 1 MHz.
6.104 Les valeurs d'inductance assignée et de résistance assignée doivent être données
pour la température ambiante assignée, sans charge, et la tolérance doit être déclarée par le
constructeur.
La conformité aux prescriptions de 6.101 à 6.104 est vérifiée par examen du marquage.

7 Classification
L’article de la partie 1 est applicable à l’exception de ce qui suit:
7.1 Remplacement:
D'après leur protection contre les chocs électriques en
– bobines d'inductance de classe I;
– bobines d'inductance de classe II.
NOTE Les bobines d'inductance à incorporer ne sont pas classifiées; leur degré de protection contre les chocs
électriques dépend de la façon dont elles sont incorporées.

61558-2-20  IEC:2000 – 15 –
3.6 No-load values
This subclause of part 1 is not applicable.

3.7 Insulation
This subclause of part 1 is applicable.

4 General requirements
This clause of part 1 is applicable.
5 General notes on tests
This clause of part 1 is applicable.
6 Ratings
This clause of part 1 is applicable except as follows:
Addition:
6.101 The rated supply voltage shall not exceed 1 000 V a.c. or d.c.
6.102 The rated power shall not exceed 2 kVAR a.c. (2 kW d.c.) for single-phase reactors
and 10 kVAR a.c. (10 kW d.c.) for poly-phase reactors.
6.103 The rated frequency shall not exceed 1 MHz.
6.104 The values of rated inductance and rated resistance shall be given at rated ambiant
temperature, under no load conditions, and the tolerance shall be declared by the
manufacturer.
Compliance with the requirements of 6.101 to 6.104 is checked by inspection of the marking.
7 Classification
This clause of part 1 is applicable except as follows:
7.1 Replacement:
According to their protection against electric shock:
– class I reactors;
– class II reactors.
NOTE Incorporated reactors are not classified; their degree of protection against electric shock is determined by the
way in which they are incorporated.

– 16 – 61558-2-20  CEI:2000
7.2 Remplacement:
D'après la protection contre une utilisation anormale en

– bobines d'inductance résistantes aux surcharges par construction;

– bobines d'inductance résistantes aux surcharges par dispositif incorporé;

– bobines d'inductance non résistantes aux surcharges;

– bobines d'inductance non dangereuses en cas de défaillance.

8 Marquage et indications
L’article de la partie 1 est applicable à l’exception de ce qui suit:
8.1 Remplacement:
Les bobines d’inductance doivent porter les indications suivantes:
a) tension d’alimentation assignée en volts (V);
b) chute de tension assignée en volts (V) seulement pour les bobines d’inductance en
courant alternatif;
c) puissance assignée en VAR ou kVAR pour le courant alternatif, en watts (W) ou kilowatts
(kW) pour le courant continu;
d) courant assigné et harmoniques s'il y a lieu en ampères (A) ou milliampères (mA);
e) symbole ou abréviation DC pour la nature du courant continu, s'il y a lieu;
f) symbole ou abréviation AC pour la nature du courant alternatif, s'il y a lieu;
g) inductance assignée du ou des enroulements en henrys (H) ou millihenrys (mH) pour les
bobines d’inductances à courant continu suivie par la tolérance qui convient;
NOTE 1 Le marquage d’une seule des valeurs b), c) ou g) est nécessaire puisque les autres peuvent être
calculées à partir de celle-ci.
h) symbole graphique figurant en 8.11;
i) résistance assignée du ou des enroulements en ohms (Ω) ou milliohms (mΩ) suivie par la
tolérance qui convient.
NOTE 2 L'indication i) peut être donnée dans la documentation au lieu d'être marquée.
8.4 Remplacement:
Les bobines d'inductance à prises multiples ou à enroulements multiples doivent être

clairement marquées conformément au paragraphe 8.1.
8.5 Remplacement:
Les bobines d'inductance qui sont déclarées résistantes aux surcharges et qui satisfont aux
exigences de ce type de bobines d'inductance doivent être marquées du symbole pour les
bobines d'inductance résistantes aux surcharges.
Les bobines d'inductance résistantes aux surcharges par fusibles incorporés et les
bobines d'inductance non résistantes aux surcharges conçues pour être protégées par des
fusibles doivent porter en outre l'indication du courant assigné en ampères ou milliampères
de l'élément de remplacement servant à la protection, suivie ou précédée du symbole de la
caractéristique temps-courant des fusibles en conformité avec la norme correspondante, s'il y
a lieu.
61558-2-20  IEC:2000 – 17 –
7.2 Replacement:
According to protection against abnormal use:

– inherently overload proof reactors;

– non-inherently overload proof reactors;

– non overload proof reactors;

– fail-safe reactors.
8 Marking and other information

This clause of part 1 is applicable except as follows:
8.1 Replacement:
Reactors shall be marked with the following indications:
a) rated supply voltage in volts (V);
b) rated voltage drop in volts (V) only for a.c. reactors;
c) rated power in VAR or kVAR for a.c., in watts (W) or kilowatts (kW) for d.c.;
d) rated current and harmonics if any in amperes (A) or milliamperes (mA);
e) symbol or abbreviation DC for nature of direct current, if applicable;
f) symbol or abbreviation AC for nature of alternating current, if applicable;
g) rated inductance of the winding(s) in henries (H) or millihenries (mH) for d.c. reactors
followed by the appropriate tolerance;
NOTE 1 Only one of the values b), c) or g) needs to be marked, as the others can be calculated from the given values.
h) graphical symbol shown in 8.11;
i) rated resistance of the winding(s) in ohms (Ω) or milliohms (mΩ) followed by the
appropriate tolerance.
NOTE 2 The marking i) may be given in the literature instead of being marked.
8.4 Replacement:
Reactors with tapped or multiple windings shall be clearly marked in accordance with
subclause 8.1.
8.5 Replacement:
Reactors which are declared to be overload proof reactors and which comply with the
requirements for such reactors shall be marked with the symbol for overload proof reactors.
Non-inherently overload proof reactors with incorporated fuses and non overload proof
reactors designed to be protected by fuses shall, in addition, be marked with the rated current
in amperes or milliamperes of the protecting fuse-link, followed or preceded by the symbol for
the time current characteristics of the fuse in accordance with the relevant standard, if
applicable.
– 18 – 61558-2-20  CEI:2000
Les bobines d'inductance résistantes aux surcharges par dispositifs incorporés
interchangeables autres que des fusibles, et les bobines d'inductance non résistantes aux
surcharges conçues pour être protégées par des dispositifs de protection aut
...
