IEC 60507:2013

Artificial pollution tests on high-voltage ceramic and glass insulators to be used on a.c. systems

IEC 60507:2013 is applicable for the determination of the power frequency withstand characteristics of ceramic and glass insulators to be used outdoors and exposed to polluted atmospheres, on a.c. systems with the highest voltage of the system greater than 1 000 V. These tests are not directly applicable to polymeric insulators, to greased insulators or to special types of insulators (insulators with semiconducting glaze or covered with any organic insulating material). The object of this International Standard is to prescribe procedures for artificial pollution tests applicable to insulators for overhead lines, substations and traction lines and to bushings. It may also be applied to hollow insulators with suitable precautions to avoid internal flashover. In applying these procedures to apparatus incorporating hollow insulators, the relevant technical committees should consider their effect on any internal equipment and the special precautions which may be necessary. This edition includes the following significant technical changes with respect to the previous edition:
a) Corrections and the addition of explanatory material;
b) The addition of Clause 4.3.2 on atmospheric correction;
c) The change of the upper limit of conductivity of water to 0.1 S/m; and
d) The extension to UHV voltages.
The contents of the corrigendum of August 2018 have been included in this copy.

Essais sous pollution artificielle des isolateurs haute tension en céramique et en verre destinés aux réseaux à courant alternatif

L'IEC 60507:2013 est applicable à la détermination des caractéristiques de tenue à fréquence industrielle des isolateurs en céramique ou en verre qui sont à utiliser à l'extérieur et exposés à des atmosphères polluées, sur des réseaux à courant alternatif dont la tension la plus élevée du réseau est supérieure à 1 000 V. Ces essais ne sont pas directement applicables aux isolateurs polymériques, aux isolateurs graissés ou à des types particuliers d'isolateurs (revêtus d'un émail semi-conducteur ou couverts d'un matériau organique isolant). La présente Norme internationale a pour but de spécifier les exigences des procédures d'essais sous pollution artificielle applicables aux isolateurs pour lignes aériennes, pour postes et pour lignes de traction électrique, ainsi qu'aux traversées. Elle peut également s'appliquer aux isolateurs creux, avec des précautions appropriées afin d'éviter l'amorçage intérieur. Lors de l'application de ces procédures aux appareils dotés d'isolateurs creux, il convient que les comités d'études concernés tiennent compte de leur effet sur tout matériel interne et prennent les précautions particulières qui peuvent être nécessaires. Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente:
a) Corrections et ajout d'éléments explicatifs;
b) Ajout du paragraphe 4.3.2 relatif à la correction atmosphérique;
c) La modification de la limite supérieure de la conductivité de l'eau à 0,1 S/m;
d) Extension des tensions à la gamme ultra haute tension (UHV).
Le contenu du corrigendum d'août 2018 a été pris en considération dans cet exemplaire.

General Information

• Status: Published
• Publication Date: 12-Dec-2013
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 29.020 - Electrical engineering in general
• ICS: 29.080.10 - Insulators
• ICS: 33.100.10 - Emission
• ICS: 33.200 - Telecontrol. Telemetering
• Technical Committee: TC 36 - Insulators
• Drafting Committee: MT 15 - TC 36/MT 15
• Current Stage: PPUB - Publication issued
• Start Date: 31-Jan-2014
• Completion Date: 13-Dec-2013

Relations

• Corrected By: IEC 60507:2013/COR1:2018 - Corrigendum 1 - Artificial pollution tests on high-voltage ceramic and glass insulators to be used on a.c. systems
• Effective Date: 05-Sep-2023

Standards Content (Sample)

IEC 60507 ®
Edition 3.0 2013-12
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Artificial pollution tests on high-voltage ceramic and glass insulators to be used
on a.c. systems
Essais sous pollution artificielle des isolateurs haute tension en céramique et en
verre destinés aux réseaux à courant alternatif
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les
microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office Tel.: [phone]
3, rue de Varembé Fax: [phone]
CH-1211 Geneva 20 [e-mail]
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

Useful links:
IEC publications search - www.iec.ch/searchpub Electropedia - www.electropedia.org
The advanced search enables you to find IEC publications The world's leading online dictionary of electronic and
by a variety of criteria (reference number, text, technical electrical terms containing more than 30 000 terms and
committee,…). definitions in English and French, with equivalent terms in
It also gives information on projects, replaced and additional languages. Also known as the International
withdrawn publications. Electrotechnical Vocabulary (IEV) on-line.

IEC Just Published - webstore.iec.ch/justpublished Customer Service Centre - webstore.iec.ch/csc
Stay up to date on all new IEC publications. Just Published If you wish to give us your feedback on this publication
details all new publications released. Available on-line and or need further assistance, please contact the
also once a month by email. Customer Service Centre: [e-mail].

A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.

Liens utiles:
Recherche de publications CEI - www.iec.ch/searchpub Electropedia - www.electropedia.org
La recherche avancée vous permet de trouver des Le premier dictionnaire en ligne au monde de termes
publications CEI en utilisant différents critères (numéro de électroniques et électriques. Il contient plus de 30 000
référence, texte, comité d’études,…). termes et définitions en anglais et en français, ainsi que
Elle donne aussi des informations sur les projets et les les termes équivalents dans les langues additionnelles.
publications remplacées ou retirées. Egalement appelé Vocabulaire Electrotechnique
International (VEI) en ligne.
Just Published CEI - webstore.iec.ch/justpublished
Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications de la CEI.
Just Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur
Disponible en ligne et aussi une fois par mois par email. cette publication ou si vous avez des questions
contactez-nous: [e-mail].
IEC 60507 ®
Edition 3.0 2013-12
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Artificial pollution tests on high-voltage ceramic and glass insulators to be used

on a.c. systems
Essais sous pollution artificielle des isolateurs haute tension en céramique et

en verre destinés aux réseaux à courant alternatif

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CODE PRIX W
ICS 29.080.10 ISBN 978-2-8322-1297-4

– 2 – 60507 © IEC:2013

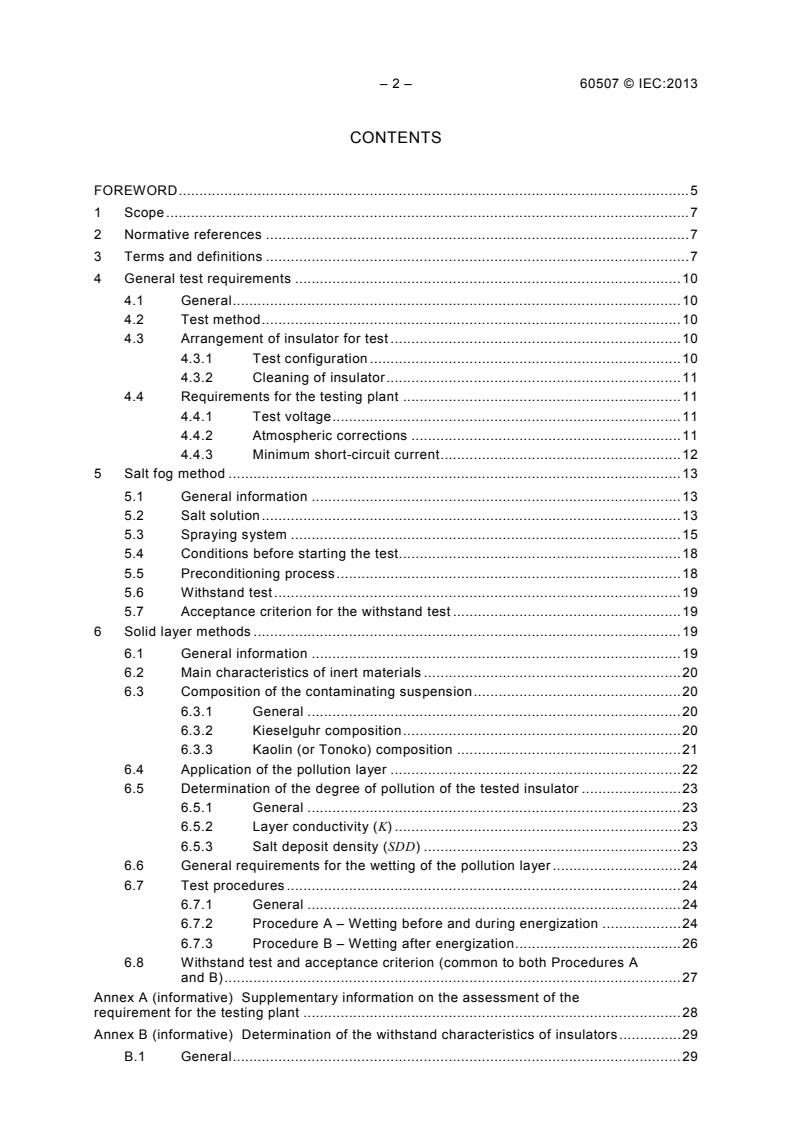

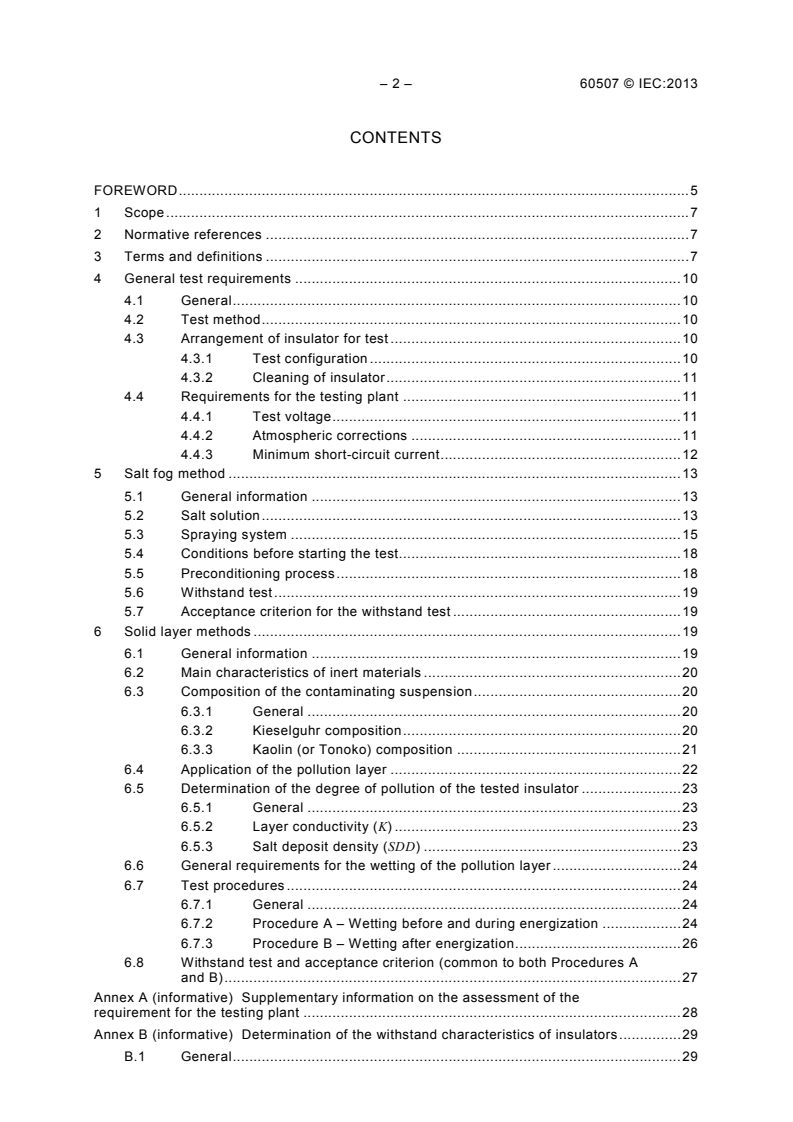

CONTENTS
