– 2 – CISPR 16-2-3 Amend.1  CEI:2005

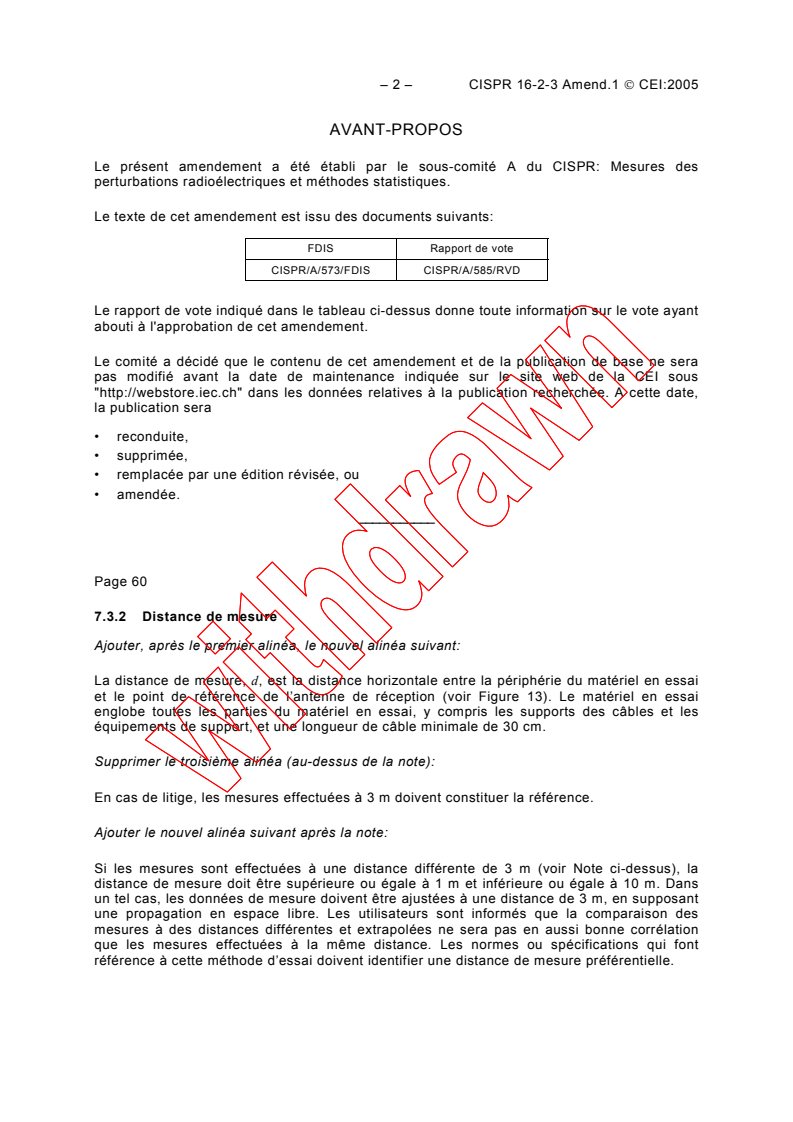

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité A du CISPR: Mesures des

perturbations radioélectriques et méthodes statistiques.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
CISPR/A/573/FDIS CISPR/A/585/RVD

Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
___________
Page 60
7.3.2 Distance de mesure
Ajouter, après le premier alinéa, le nouvel alinéa suivant:
La distance de mesure, d, est la distance horizontale entre la périphérie du matériel en essai
et le point de référence de l’antenne de réception (voir Figure 13). Le matériel en essai
englobe toutes les parties du matériel en essai, y compris les supports des câbles et les
équipements de support, et une longueur de câble minimale de 30 cm.
Supprimer le troisième alinéa (au-dessus de la note):

En cas de litige, les mesures effectuées à 3 m doivent constituer la référence.
Ajouter le nouvel alinéa suivant après la note:
Si les mesures sont effectuées à une distance différente de 3 m (voir Note ci-dessus), la
distance de mesure doit être supérieure ou égale à 1 m et inférieure ou égale à 10 m. Dans
un tel cas, les données de mesure doivent être ajustées à une distance de 3 m, en supposant
une propagation en espace libre. Les utilisateurs sont informés que la comparaison des
mesures à des distances différentes et extrapolées ne sera pas en aussi bonne corrélation
que les mesures effectuées à la même distance. Les normes ou spécifications qui font
référence à cette méthode d’essai doivent identifier une distance de mesure préférentielle.

CISPR 16-2-3 Amend. 1  IEC:2005 – 3 –

FOREWORD
This amendment has been prepared by CISPR subcommittee A: Radio interference

measurements and statistical methods.

The text of this amendment is based on the following documents:

FDIS Report on voting
CISPR/A/573/FDIS CISPR/A/585/RVD

Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
___________
Page 61
7.3.2 Measurement distance
Add, after the first paragraph, the following new paragraph:
The measurement distance, d, is the horizontal distance between the periphery of the EUT
and the receive antenna reference point (see Figure 13). The EUT encompasses all portions
of the EUT, including cable racks and support equipment and a minimum cable length of
30 cm.
Delete the third sentence (above the note):

In case of dispute, measurements performed at 3 m shall take precedence.
Add, below the note, the following new paragraph :
If measurements are made at a distance other than 3 m (see Note above), the measurement
distance shall be greater than or equal to 1 m and less than or equal to 10 m. In such a case,
the measurement data is to be adjusted to a 3 m distance, assuming free space propagation.
Users are advised that comparison of measurements at different distances and extrapolated
will not correlate as well as measurements made at the same distance. Standards or
specifications that reference this test method should identify a preferred measurement
distance.
– 4 – CISPR 16-2-3 Amend.1  CEI:2005

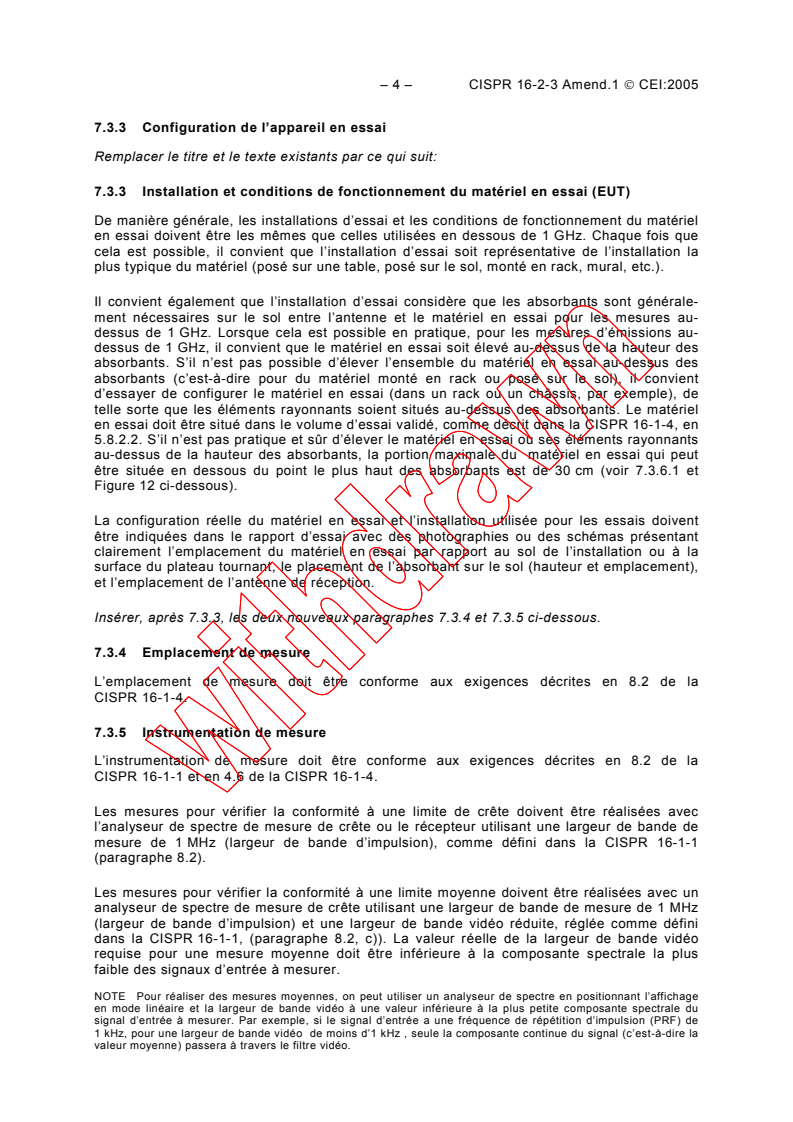

7.3.3 Configuration de l’appareil en essai

Remplacer le titre et le texte existants par ce qui suit:

7.3.3 Installation et conditions de fonctionnement du matériel en essai (EUT)

De manière générale, les installations d’essai et les conditions de fonctionnement du matériel

en essai doivent être les mêmes que celles utilisées en dessous de 1 GHz. Chaque fois que

cela est possible, il convient que l’installation d’essai soit représentative de l’installation la

plus typique du matériel (posé sur une table, posé sur le sol, monté en rack, mural, etc.).

Il convient également que l’installation d’essai considère que les absorbants sont générale-
ment nécessaires sur le sol entre l’antenne et le matériel en essai pour les mesures au-
dessus de 1 GHz. Lorsque cela est possible en pratique, pour les mesures d’émissions au-
dessus de 1 GHz, il convient que le matériel en essai soit élevé au-dessus de la hauteur des
absorbants. S’il n’est pas possible d’élever l’ensemble du matériel en essai au-dessus des
absorbants (c’est-à-dire pour du matériel monté en rack ou posé sur le sol), il convient
d’essayer de configurer le matériel en essai (dans un rack ou un châssis, par exemple), de
telle sorte que les éléments rayonnants soient situés au-dessus des absorbants. Le matériel
en essai doit être situé dans le volume d’essai validé, comme décrit dans la CISPR 16-1-4, en
5.8.2.2. S’il n’est pas pratique et sûr d’élever le matériel en essai ou ses éléments rayonnants
au-dessus de la hauteur des absorbants, la portion maximale du matériel en essai qui peut
être située en dessous du point le plus haut des absorbants est de 30 cm (voir 7.3.6.1 et
Figure 12 ci-dessous).
La configuration réelle du matériel en essai et l’installation utilisée pour les essais doivent
être indiquées dans le rapport d’essai avec des photographies ou des schémas présentant
clairement l’emplacement du matériel en essai par rapport au sol de l’installation ou à la
surface du plateau tournant, le placement de l’absorbant sur le sol (hauteur et emplacement),
et l’emplacement de l’antenne de réception.
Insérer, après 7.3.3, les deux nouveaux paragraphes 7.3.4 et 7.3.5 ci-dessous.
7.3.4 Emplacement de mesure
L’emplacement de mesure doit être conforme aux exigences décrites en 8.2 de la
CISPR 16-1-4.
7.3.5 Instrumentation de mesure
L’instrumentation de mesure doit être conforme aux exigences décrites en 8.2 de la
CISPR 16-1-1 et en 4.6 de la CISPR 16-1-4.

Les mesures pour vérifier la conformité à une limite de crête doivent être réalisées avec
l’analyseur de spectre de mesure de crête ou le récepteur utilisant une largeur de bande de
mesure de 1 MHz (largeur de bande d’impulsion), comme défini dans la CISPR 16-1-1
(paragraphe 8.2).
Les mesures pour vérifier la conformité à une limite moyenne doivent être réalisées avec un
analyseur de spectre de mesure de crête utilisant une largeur de bande de mesure de 1 MHz
(largeur de bande d’impulsion) et une largeur de bande vidéo réduite, réglée comme défini
dans la CISPR 16-1-1, (paragraphe 8.2, c)). La valeur réelle de la largeur de bande vidéo
requise pour une mesure moyenne doit être inférieure à la composante spectrale la plus
faible des signaux d’entrée à mesurer.
NOTE Pour réaliser des mesures moyennes, on peut utiliser un analyseur de spectre en positionnant l’affichage
en mode linéaire et la largeur de bande vidéo à une valeur inférieure à la plus petite composante spectrale du
signal d’entrée à mesurer. Par exemple, si le signal d’entrée a une fréquence de répétition d’impulsion (PRF) de
1 kHz, pour une largeur de bande vidéo de moins d’1 kHz , seule la composante continue du signal (c’est-à-dire la
valeur moyenne) passera à travers le filtre vidéo.

CISPR 16-2-3 Amend. 1  IEC:2005 – 5 –

7.3.3 Set-up of the equipment under test (EUT)

Replace the existing title and text with the following:

7.3.3 Set-up and operating conditions of the equipment under test (EUT)

As a general guideline, test setups and operating conditions of the EUT shall be the same as

those used below 1 GHz. Whenever possible, the test setup should be representative of the

most typical configuration of the EUT (table-top, floor-standing, rack-mounted, wall-mounted,

etc.).
The test setup should also consider that absorbers are typically required on the floor between
the antenna and EUT for measurements above 1 GHz. Whenever practical, for emission
measurements above 1 GHz the EUT should be raised above the height of the absorbers. If it
is not possible to raise the entire EUT above the absorbers (i.e. rack-mounted or floor-
standing equipment), an attempt should be made to configure the EUT (in a rack or chassis,
for example) such that the radiating elements are located above the absorbers. The EUT shall
be located in the validated test volume as described in 5.8.2.2 of CISPR 16-1-4. If it is not
practical and safe to raise the EUT or its radiating elements above the absorber height, the
maximum portion of the EUT that may be located below the highest point of the absorbers is
30 cm (see 7.3.6.1 and Figure 12 below).
The actual EUT configuration and set-up used shall be documented in the test report with
photographs or diagrams clearly showing the location of the EUT with respect to the facility
floor or turntable surface, absorber placement on the floor (height and location) and receive
antenna location.
Insert, after 7.3.3, the two following new subclauses 7.3.4 and 7.3.5 as follows.
7.3.4 Measurement site
The measurement site shall comply with the requirements described in 8.2 of CISPR 16-1-4.
7.3.5 Measurement instrumentation
The measurement instrumentation shall comply with the requirements described in 8.2 of
CISPR 16-1-1 and 4.6 of CISPR 16-1-4.
Measurements to verify compliance with a peak limit shall be conducted with the peak
measuring spectrum analyzer or receiver using a measurement bandwidth of 1 MHz (impulse
bandwidth) as defined in CISPR 16-1-1 (subclause 8.2).

Measurements to verify compliance with an average limit shall be conducted with a peak
measuring spectrum analyzer using a measurement bandwidth of 1 MHz (impulse bandwidth)
and a reduced video bandwidth, set as defined in CISPR 16-1-1, (subclause 8.2, c)). The
value of video bandwidth required for an average measurement shall be less than the lowest
spectral component of the input signals to be measured.
NOTE A spectrum analyzer can be used to perform average measurements by setting the display mode to linear
and the video bandwidth to a value that is lower than the lowest spectrum component of the input signal to be
measured. For example, if the input signal has a 1 kHz pulse repetition frequency (PRF), for a video bandwidth
less than 1 kHz, only the DC component of the signal (i.e., the average value) will pass through the video filter.

– 6 – CISPR 16-2-3 Amend.1  CEI:2005

L’utilisation d’autres types de détecteurs linéaires de valeur moyenne conformes à ces
exigences est autorisée. En général, l’analyseur de spectre doit être réglé sur le mode

d’affichage linéaire lors de la réalisation de mesures moyennes (c’est-à-dire pas sur le mode

logarithmique). La durée de balayage de l’analyseur de spectre doit être augmentée, en

raison de l’utilisation de largeurs de bande vidéo plus étroites, afin d’assurer des résultats de

mesure précis. Le mode logarithmique est autorisé pour des mesures moyennes, lorsque les

limites de spécification supposent qu’un détecteur logarithmique sera utilisé.

7.3.4 Procédure de mesure
Renuméroter le paragraphe 7.3.4 existant, qui devient 7.3.6 suite à l’insertion des nouveaux

paragraphes 7.3.4 et 7.3.5 ci-dessus.
7.3.4.1 Couverture de l’appareil en essai par l’antenne de mesure
Remplacer le titre et texte du paragraphe 7.3.4.1, désormais numéroté 7.3.6.1, par ce qui
suit.
7.3.6.1 Description générale de la méthode de mesure du champ rayonné au-dessus de
1 GHz
La méthode de mesure du champ rayonné au-dessus de 1 GHz est basée sur la mesure du
champ électrique maximal émis par le matériel en essai, comme représenté à la Figure 12.
Volume d’essai validé (par la procédure de validation d’emplacement)
Point de référence
de l’antenne
de réception
θ
3 dB
d
w
EST
Antenne de
réception
h
Absorbant
Sol
Plateau tournant
IEC  623/05
Figure 12 – Méthode de mesure au-dessus de 1 GHz, antenne de réception en
polarisation verticale
CISPR 16-2-3 Amend. 1  IEC:2005 – 7 –

The use of other types of linear average detectors that comply with these requirements is
allowed. In general, the spectrum analyzer shall be set to linear display mode when

performing average measurements (i.e. not logarithmic mode). The sweeptime of the

spectrum analyzer shall be increased, due to the use of narrower video bandwidths, to ensure

accurate measurement results. The logarithmic mode is permitted for average measurements

when the specification limits assume a logarithmic detector will be used.

7.3.4 Measurement procedure
Renumber existing s
...
