ISO 10321:2008

Geosynthetics - Tensile test for joints/seams by wide-width strip method

ISO 10321:2008 specifies an index test method for determination of the tensile properties of joints and seams in geosynthetics, using a wide-width strip. The method is applicable to most geosynthetics. It is also applicable to geogrids, but the specimen dimensions may need to be altered. This test is not applicable to polymeric or bituminous geosynthetic barriers. The method specified in ISO 10321:2008 quantifies the tensile strength of a joint or seam between geosynthetics. It can provide data to indicate the joint or seam tensile strength which can be achieved. Procedures for measuring the tensile properties of both conditioned and wet specimens are included.

Géosynthétiques — Essai de traction des joints/coutures par la méthode de la bande large

L'ISO 10321:2008 spécifie une méthode d'essai de référence pour la détermination des propriétés mécaniques en traction des joints et coutures des géosynthétiques, à l'aide d'une bande de grande largeur. La méthode est applicable à la plupart des géosynthétiques. Elle s'applique également aux géogrilles, mais il peut s'avérer nécessaire de modifier les dimensions de l'éprouvette. Cet essai n'est pas applicable aux géomembranes et géosynthétiques bentonitiques. La méthode décrite dans l'ISO 10321:2008 quantifie la résistance à la traction d'un joint ou d'une couture entre géosynthétiques. Elle peut fournir des données indiquant la résistance à la traction que peut atteindre un joint ou une couture. Sont inclus des modes opératoires pour la mesure des propriétés mécaniques en traction d'éprouvettes conditionnées et d'éprouvettes humides.

General Information

• Status: Published
• Publication Date: 31-Mar-2008
• ICS: 59.080.70 - Geotextiles
• Technical Committee: ISO/TC 221 - Geosynthetics
• Drafting Committee: ISO/TC 221/WG 3 - Mechanical properties
• Current Stage: 9093 - International Standard confirmed
• Start Date: 12-Dec-2022
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 7176-1:1999 - Wheelchairs - Part 1: Determination of static stability
• Effective Date: 06-Jun-2022
• Revises: ISO 10321:1992 - Geotextiles - Tensile test for joints/seams by wide-width method
• Effective Date: 15-Apr-2008

Overview - ISO 10321:2008 (Geosynthetics tensile test for joints/seams)

ISO 10321:2008 specifies an index tensile test method for determining the tensile properties of joints and seams in geosynthetics using a wide‑width strip specimen. The method quantifies the maximum tensile strength of a seam or joint (expressed in kN/m) and allows calculation of joint/seam efficiency relative to the unseamed material. The procedure applies to most geosynthetics (including geogrids with modified specimen dimensions) but is not applicable to polymeric or bituminous geosynthetic barriers. Procedures are given for both conditioned (standard atmosphere) and wet specimens.

Key topics and technical requirements

• Specimen geometry and preparation
  • Standard specimen width: 200 mm, with the seam/joint centered and 25 mm extensions each side for stability.
  • Initial jaw separation: 100 mm + joint/seam width (±3 mm).
  • Minimum of five specimens per condition; five additional if wet testing is required.
  • Special instructions for woven/nonwoven geotextiles, geogrids and knitted products (thermal cutting permitted with care).
• Test apparatus and settings
  • Constant rate of extension tensile testing machine compliant with ISO 7500‑1 (Class 2 or better).
  • Jaws wide enough to grip entire specimen (≥200 mm face) - wedge, compressive block or capstan examples provided to limit slippage.
  • Strain rate: set cross‑head speed to induce (20 ± 5) %/min strain between jaws.
• Conditioning and wet testing
  • Standard atmosphere per ISO 554: 20 °C ± 2 °C, 65 % RH ± 5 % RH.
  • Wet specimens: immersion in water at 20 °C ± 2 °C for at least 24 h; up to 0.05 % non‑ionic wetting agent permitted.
• Results and calculations
  • Joint/seam strength T (kN/m) = Fmax × c (c depends on specimen width or number of tensile elements).
  • Joint/seam efficiency (%) = 100 × (Tjoint / Tunjointed) - Tunjointed determined by ISO 10319.
• Quality and discard criteria
  • Rules for discarding outliers (e.g., premature failures due to preparation, jaw slippage) and required reporting of failure modes.

Applications

• Routine quality control and batch testing of seamed geosynthetic products.
• Product development and comparative testing of seam/joint methods (stitching, welding, seaming).
• Providing design input for engineers seeking quantified seam/joint strength and efficiency for use in specifications and procurement.

Who uses this standard

• Geosynthetic manufacturers and fabricators
• Independent testing laboratories and QA/QC teams
• Civil and geotechnical engineers specifying geosynthetic seams
• R&D teams validating jointing methods and materials

Related standards

• ISO 10319 - Wide‑width tensile test (unseamed material)
• ISO 10318 - Geosynthetics terms and definitions
• ISO 9862 - Sampling and specimen preparation
• ISO 554, ISO 7500‑1, ISO 3696

Keywords: ISO 10321:2008, geosynthetics tensile test, seam strength, joint efficiency, wide‑width strip method, geotextiles, geogrids, tensile testing.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 10321
Second edition
2008-04-15
Geosynthetics — Tensile test for
joints/seams by wide-width strip method
Géosynthétiques — Essai de traction des joints/coutures par la
méthode de la bande large
Reference number
©
ISO 2008
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved

Contents Page
Foreword. iv
1 Scope .1
2 Normative references .2
3 Terms and definitions .3
4 Principle.3
5 Apparatus and materials.3
6 Test specimens.5
7 Conditioning.6
8 Procedure .8
9 Expression of results .9
10 Test report .10

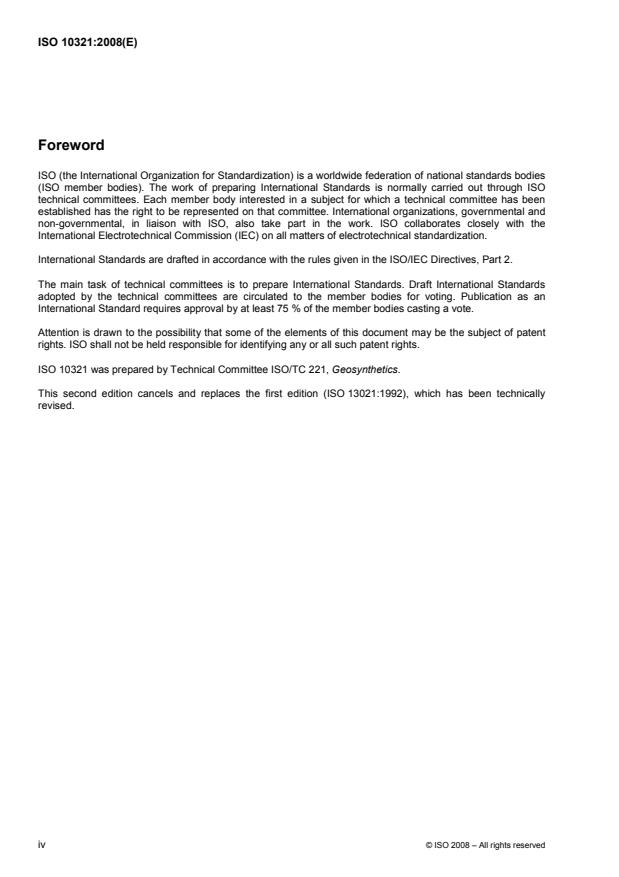

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10321 was prepared by Technical Committee ISO/TC 221, Geosynthetics.
This second edition cancels and replaces the first edition (ISO 13021:1992), which has been technically
revised.
iv © ISO 2008 – All rights reserved

INTERNATIONAL STANDARD ISO 10321:2008(E)

Geosynthetics — Tensile test for joints/seams by wide-width
strip method
1 Scope
This International Standard specifies an index test method for determination of the tensile properties of joints
and seams in geosynthetics, using a wide-width strip. The method is applicable to most geosynthetics. It is
also applicable to geogrids, but the specimen dimensions may need to be altered. This test is not applicable to
polymeric or bituminous geosynthetic barriers.
This method quantifies the tensile strength of a joint or seam between geosynthetics. It can provide data to
indicate the joint or seam tensile strength which can be achieved.
A joint or seam efficiency can be calculated by comparison of the joint/seam tensile strength with the tensile
strength of the unjointed material, as determined by ISO 10319.
Procedures for measuring the tensile properties of both conditioned and wet specimens are included.
Some modification of techniques may be necessary for particular geosynthetics, e.g. strong geosynthetics,
meshes or geosynthetics made from glass fibre, to prevent them from slipping in the jaws or being damaged
as a result of being gripped in the jaws.
The basic test for joints or seams in all kinds of geosynthetics uses test specimens of 200 mm width, with the
provision for the seam or joint to extend for 25 mm on each side, in order to provide joint or seam stability
during the test (see Figure 1).
Dimensions in millimetres
Key
1 length, in millimetres
2 joint/seam
3 finished specimen
A see 6.3.5 and 8.4 b)
B specimen width, in millimetres
b joint/seam width, in millimetres
Figure 1 — Preparation of test specimen
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 7500-1, Metallic materials — Verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Verification and calibration of the force-measuring system
ISO 9862, Geosynthetics — Sampling and preparation of test specimens
ISO 10318:2005, Geosynthetics — Terms and definitions
ISO 10319, Geosynthetics — Wide-width tensile test
2 © ISO 2008 – All rights reserved

3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 10318 and the following apply.
3.1
seam
series of stitches joining two or more separate pieces of a material or materials of planar structure, e.g.
geosynthetics or related products
3.2
joint
junction at which two or more separate pieces of a geosynthetic are joined by a method other than stitching
3.3
joint/seam strength
T
j/s max
maximum tensile stress of the seam formed by joining two or more sheets
NOTE The joint or seam strength is expressed in kilonewtons per metre.
[ISO 10318:2005]
3.4
joint/seam efficiency
ξ
j/s
ratio of the joint or seam strength to the tensile strength of the material measured in the same direction
NOTE The joint or seam efficiency is expressed in percent.
[ISO 10318:2005]
4 Principle
A geosynthetic specimen, 200 mm wide and containing a joint/seam, is gripped across its entire width in the
clamps of a tensile testing machine, operated at a prescribed rate of extension, and subjected to a longitudinal
force (perpendicular to the seam axis) until the joint/seam of the geosynthetic ruptures.
5 Apparatus and materials
5.1 Tensile testing machine
Tensile testing machine, constant rate of extension type, complying with ISO 7500-1, Class 2 or higher, in
which the rate of increase of the specimen length is uniform with time.
5.2 Jaws
Jaws which are sufficiently wide to hold the entire width of the specimen and with appropriate means to limit
slippage or damage. Each jaw shall have faces measuring at least the width of the specimen, i.e. 200 mm.
NOTE It is stressed that it is essential to choose jaw faces that limit any slippage of the geosynthetic that may occur,
especially for stronger geosynthetics. Examples of types of jaw face, which have been found satisfactory, are given in
Figure 2.
Dimensions in millimetres
a) Wedge jaws
b) Compressive block jaws
Figure 2 — Examples of jaw faces for testing geosynthetics

4 © ISO 2008 – All rights reserved
...

NORME ISO
INTERNATIONALE 10321
Deuxième édition
2008-04-15
Géosynthétiques — Essai de traction des
joints/coutures par la méthode de la
bande large
Geosynthetics — Tensile test for joints/seams by wide-width strip
method
Numéro de référence
©
ISO 2008
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application.1
2 Références normatives .2
3 Termes et définitions.3
4 Principe.3
5 Appareillage et produits.3
6 Éprouvettes d'essai .5
7 Atmosphère de conditionnement.6
8 Mode opératoire.8
9 Expression des résultats .9
10 Rapport d'essai .10

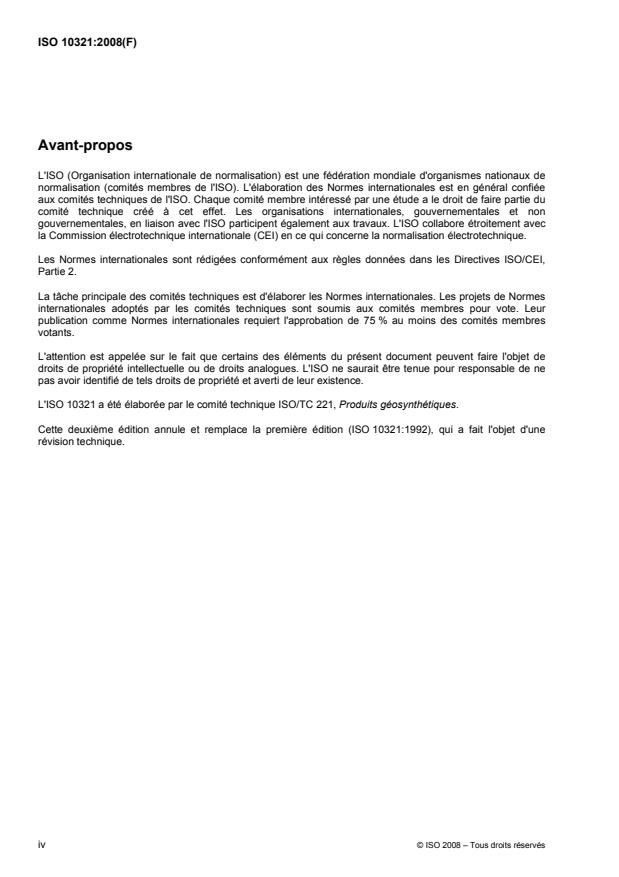

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10321 a été élaborée par le comité technique ISO/TC 221, Produits géosynthétiques.
Cette deuxième édition annule et remplace la première édition (ISO 10321:1992), qui a fait l'objet d'une
révision technique.
iv © ISO 2008 – Tous droits réservés

NORME INTERNATIONALE ISO 10321:2008(F)

Géosynthétiques — Essai de traction des joints/coutures par la
méthode de la bande large
1 Domaine d'application
La présente Norme internationale spécifie une méthode d'essai de référence pour la détermination des
propriétés mécaniques en traction des joints et coutures des géosynthétiques, à l'aide d'une bande de grande
largeur. La méthode est applicable à la plupart des géosynthétiques. Elle s'applique également aux géogrilles,
mais il peut s'avérer nécessaire de modifier les dimensions de l'éprouvette. Cet essai n'est pas applicable aux
barrières géosynthétiques polymériques et bitumineuses.
Cette méthode quantifie la résistance à la traction d'un joint ou d'une couture entre géosynthétiques. Elle peut
fournir des données indiquant la résistance à la traction que peut atteindre un joint ou une couture.
L'efficacité du joint ou de la couture peut être calculée en comparant la résistance à la traction du joint ou de
la couture avec la résistance de matériaux d'un seul tenant, déterminée conformément à l'ISO 10319.
Sont inclus des modes opératoires pour la mesure des propriétés mécaniques en traction d'éprouvettes
conditionnées et d'éprouvettes humides.
Il peut être nécessaire de modifier légèrement les techniques employées pour des géosynthétiques
particuliers, par exemple des géotextiles de renforcement, des produits à mailles ou géotextiles en fibre de
verre, afin d'empêcher tout glissement dans les mors ou tout endommagement après serrage dans les mors.
L'essai de base des joints ou coutures de tous types de géosynthétiques utilise des éprouvettes de 200 mm
de large, avec une réserve de 25 mm supplémentaires de chaque côté au niveau du joint ou de la couture
pour assurer leur stabilité pendant l'essai (voir Figure 1).
Dimensions en millimètres
Légende
1 longueur, en millimètres
2 couture/joint
3 éprouvette finie
A Voir 6.3.5 et 8.4 b)
B largeur de l'éprouvette, en millimètres
b largeur de couture/joint, en millimètres
Figure 1 — Préparation des éprouvettes d'essai
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 7500-1, Matériaux métalliques — Vérification des machines pour essais statiques uniaxiaux — Partie 1:
Machines d'essai de traction/compression — Vérification et étalonnage du système de mesure de force
ISO 9862, Géosynthétiques — Échantillonnage et préparation des éprouvettes
ISO 10318:2005, Géosynthétiques — Termes et définitions
ISO 10319, Géosynthétiques — Essai de traction des bandes larges
2 © ISO 2008 – Tous droits réservés

3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 10318 ainsi que les
suivants s'appliquent.
3.1
couture
série de points joignant deux ou plusieurs pièces séparées, d'un ou de plusieurs matériaux de structure plane,
par exemple des géosynthétiques ou produits apparentés
3.2
joint
jonction dans laquelle deux ou plusieurs pièces séparées d'un géosynthétique sont assemblées selon une
méthode autre que la couture
3.3
résistance du joint ou de la couture
T
j/s max
effort de traction maximal du joint formé par l'assemblage de deux ou de plusieurs feuilles
NOTE La résistance du joint ou de la couture est exprimée en kilonewtons par mètre.
[ISO 10318:2005]
3.4
efficacité du joint/de la couture
ξ
j/s
rapport entre la résistance d'un joint/d'une couture et la résistance du matériau mesurée dans la même
direction
NOTE L'efficacité du joint ou de la couture est exprimée en pourcentage.
[ISO 10318:2005]
4 Principe
Une éprouvette de géosynthétique, de 200 mm de large et comprenant un joint/une couture, est maintenue
sur toute sa largeur entre les mors d'une machine d'essai de traction travaillant à une vitesse de déplacement
spécifiée et soumise à une force longitudinale (perpendiculaire à l'axe de la couture) jusqu'à la rupture du
joint/de la couture du géosynthétique.
5 Appareillage et produits
5.1 Machine d'essai de traction
Machine d'essai de traction, à vitesse de déplacement constante, conforme à l'ISO 7500-1, Classe 2 ou
supérieure, avec laquelle la vitesse d'augmentation de la longueur de l'éprouvette reste constante dans le
temps.
5.2 Mors
Mors suffisamment larges pour tenir l'éprouvette sur toute sa largeur et dotés de moyens appropriés pour
limiter le glissement ou l'endommagement. Chaque mors doit présenter des faces de dimensions au moins
égales à la largeur de l'éprouvette, c'est-à-dire 200 mm.
NOTE À souligner qu'il est essentiel de choisir des faces de mors qui limitent tout glissement du géosynthétique
susceptible de se produire, surtout dans le cas des géosynthétiques résistants. La Figure 2 donne quelques exemples de
faces de mors qui se sont révélées satisfaisantes.
Dimensions en millimètres
a) Serrage par clavette
b) Mors de compression
Figure 2 — Exemples de faces de mors pour l'essai des géosynthétiques
4 © ISO 2008 – Tous droits réservés

c) Cabestan
Légende
1 clavette dentelée
2 géosynthétique
3 clavette en époxy ou en métal doux
a
Éprouvette d'une largeur maximale de 0,5 m.
b
Force de compression réglable j
...
