ISO 13589:1998

Aerospace - Nuts, bihexagonal, self-locking, with counterbore and MJ threads, classifications: 1 100 MPa (at ambient temperature)/425 degrees C, 1 100 MPa (at ambient temperature)/650 degrees C, 1 210 MPa (at ambient temperature)/425 degrees C, 1 210 MPa (at ambient temperature)/730 degrees C, 1 550 MPa (at ambient temperature)/235 degrees C, 1 550 MPa (at ambient temperature)/425 degrees C and 1 550 MPa (at ambient temperature)/600 degrees C - Dimensions

Aéronautique et espace — Écrous bihexagonaux à freinage interne, avec chambrage et filetage MJ, de classifications 1 100 MPa (à température ambiante)/425 degrés C, 1 100 MPa (à température ambiante)/650 degrés C, 1 210 MPa (à température ambiante)/425 degrés C, 1 210 MPa (à température ambiante)/730 degrés C, 1 550 MPa (à température ambiante)/235 degrés C, 1 550 MPa (à température ambiante)/425 degrés C et 1 550 MPa (à température ambiante)/600 degrés C — Dimensions

General Information

• Status: Published
• Publication Date: 06-May-1998
• ICS: 49.030.30 - Nuts
• Technical Committee: ISO/TC 20/SC 4 - Aerospace fastener systems
• Drafting Committee: ISO/TC 20/SC 4 - Aerospace fastener systems
• Current Stage: 9093 - International Standard confirmed
• Start Date: 19-Oct-2021
• Completion Date: 13-Dec-2025

Relations

• Consolidated By: ISO 13628-6:2006 - Petroleum and natural gas industries - Design and operation of subsea production systems - Part 6: Subsea production control systems
• Effective Date: 06-Jun-2022

Overview

ISO 13589:1998 specifies the dimensions of aerospace bihexagonal (double‑hex) nuts that are self‑locking, have a counterbore, and use MJ threads. The standard covers multiple nut classifications defined by minimum tensile stress at ambient temperature and the maximum service temperature (for example: 1 100 MPa / 425 °C, 1 550 MPa / 600 °C, etc.). Dimensions are given in millimetres and apply after any surface coating but before lubricant application. ISO 13589 is intended for use in the compilation of aerospace product standards.

Key topics and requirements

• Configuration: Bihexagonal (double‑hex) nut with counterbore and MJ thread form; self‑locking achieved by forming the upper portion out‑of‑round.
• Dimensional data: Detailed nominal sizes, wrenching codes and associated maximum/minimum dimensions, provided in figure/table format (mm).
• Classifications: Multiple material/strength‑temperature classes identified by a tensile stress at ambient temperature and a maximum allowable temperature (e.g., 1 210 MPa / 730 °C).
• Measurement conditions: Dimensions and tolerances apply after any surface coating(s) and before lubricant application.
• Tolerances and form: Tolerances of form and position to conform with ISO 8788; thread limits referenced to ISO 5855‑2.
• Interoperability: Dimensions determined to satisfy procurement specifications ISO 5858 (≤425 °C) or ISO 8641 (>425 °C) depending on classification.
• References: Normative references include ISO 4095 (wrenching configuration), ISO 5855‑2 (MJ thread limits), ISO 5858, ISO 8641 and ISO 8788.

Applications and users

ISO 13589 is practical for:

• Aerospace fastener designers and mechanical engineers specifying nut geometry and fit for high‑temperature and high‑strength applications.
• Procurement and quality assurance teams enforcing dimensional conformity for supplied nuts.
• Manufacturers and machinists producing bihexagonal self‑locking counterbore nuts with MJ threads.
• Maintenance, repair and overhaul (MRO) facilities ensuring replacement parts meet aerospace interchangeability and temperature/strength class requirements.

Common application areas include airframe and engine bolted assemblies where controlled locking performance and high‑temperature resistance are required.

Related standards

• ISO 5858 - Self‑locking nuts (procurement spec, ≤425 °C)
• ISO 8641 - Self‑locking nuts (procurement spec, >425 °C)
• ISO 5855‑2 - MJ thread limit dimensions
• ISO 4095 - Bi‑hexagonal drive wrenching configuration
• ISO 8788 - Tolerances of form and position

Keywords: ISO 13589, aerospace nuts, bihexagonal nuts, MJ threads, self‑locking nuts, counterbore nuts, fastener dimensions, aerospace fastener standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 13589
First edition
1998-05-01
Aerospace — Nuts, bihexagonal, self-
locking, with counterbore and MJ threads,
classifications:
1 100 MPa (at ambient temperature)/425 °C,
1 100 MPa (at ambient temperature)/650 °C,
1 210 MPa (at ambient temperature)/425 °C,
1 210 MPa (at ambient temperature)/730 °C,

1 550 MPa (at ambient temperature)/235 °C,
1 550 MPa (at ambient temperature)/425 °C
and
1 550 MPa (at ambient temperature)/600 °C
— Dimensions
Aéronautique et espace — Écrous bihexagonaux à freinage interne, avec
chambrage et filetage MJ, classifications: 1 100 MPa (à température
ambiante)/425 °C, 1 100 MPa (à température ambiante)/650 °C,
1 210 MPa (à température ambiante)/425 °C, 1 210 MPa (à température
ambiante)/730 °C, 1 550 MPa (à température ambiante)/235 °C,
1 550 MPa (à température ambiante)/425 °C and 1 550 MPa
(à température ambiante)/600 °C — Dimensions
A
Reference number

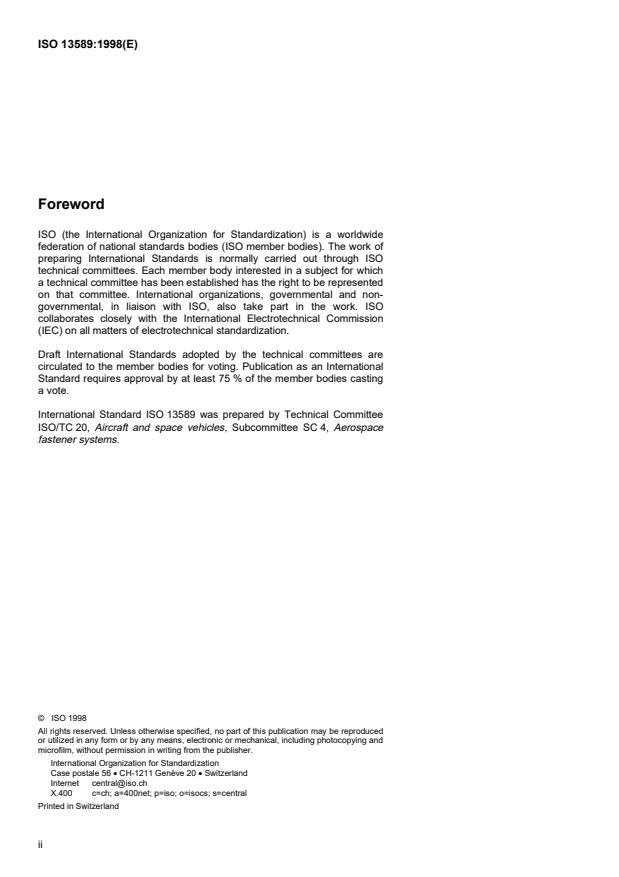

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 13589 was prepared by Technical Committee
ISO/TC 20, Aircraft and space vehicles, Subcommittee SC 4, Aerospace
fastener systems.
©  ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet [e-mail]
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
©
ISO ISO 13589:1998(E)
Introduction
The dimensions specified in this International Standard have been
determined to satisfy the requirements of the procurement specification of
ISO 5858 or ISO 8641, depending on the classification of the nut.
iii
©
INTERNATIONAL STANDARD  ISO ISO 13589:1998(E)
Aerospace — Nuts, bihexagonal, self-locking, with counterbore
and MJ threads, classifications: 1 100 MPa (at ambient
temperature)/425 °C, 1 100 MPa (at ambient temperature)/650 °C,
1 210 MPa (at ambient temperature)/425 °C, 1 210 MPa (at ambient
temperature)/730 °C, 1 550 MPa (at ambient temperature)/235 °C,
1 550 MPa (at ambient temperature)/425 °C and 1 550 MPa (at
ambient temperature)/600 °C — Dimensions
1 Scope
This International Standard specifies the dimensions of bihexagonal nuts with counterbore and MJ threads and a
1) 2)
self-locking feature achieved by forming the upper
...

NORME ISO
INTERNATIONALE 13589
Première édition
1998-05-01
Aéronautique et espace — Écrous
bihexagonaux à freinage interne, avec
chambrage et filetage MJ, classifications:
1 100 MPa (à température ambiante)/425 °C,
1 100 MPa (à température ambiante)/650 °C,
1 210 MPa (à température ambiante)/425 °C,
1 210 MPa (à température ambiante)/730 °C,
1 550 MPa (à température ambiante)/235 °C,
1 550 MPa (à température ambiante)/425 °C et
1 550 MPa (à température ambiante)/600 °C —
Dimensions
Aerospace — Nuts, bihexagonal, self-locking, with counterbore and MJ
threads, classifications: 1 100 MPa (at ambient temperature)/425 °C,
1 100 MPa (at ambient temperature)/650 °C, 1 210 MPa (at ambient
temperature)/425 °C, 1 210 MPa (at ambient temperature)/730 °C,
1 550 MPa (at ambient temperature)/235 °C, 1 550 MPa (at ambient
temperature)/425 °C and 1 550 MPa (at ambient temperature)/600 °C —
Dimensions
A
Numéro de référence

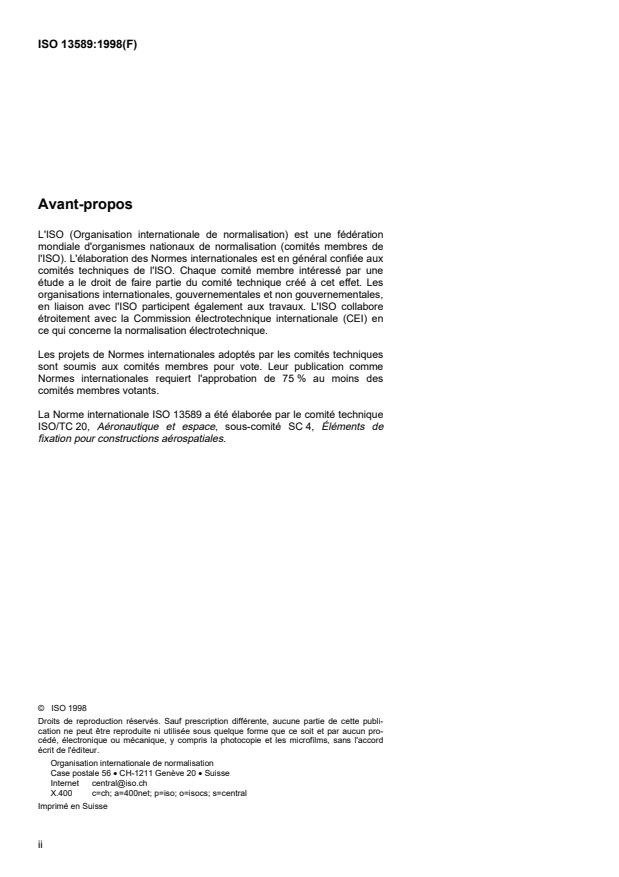

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 13589 a été élaborée par le comité technique
ISO/TC 20, Aéronautique et espace, sous-comité SC 4, Éléments de
fixation pour constructions aérospatiales.
©  ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet [e-mail]
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
©
ISO ISO 13589:1998(F)
Introduction
Les dimensions prescrites dans la présente Norme internationale ont été
définies pour satisfaire aux exigences de la spécification d'approvisionnement
de l'ISO 5858 ou de l'ISO 8641, suivant la classification de l'écrou.
iii
©
NORME INTERNATIONALE  ISO ISO 13589:1998(F)
Aéronautique et espace — Écrous bihexagonaux à freinage
interne, avec chambrage et filetage MJ, classifications: 1 100 MPa
(à température ambiante)/425 °C, 1 100 MPa (à température
ambiante)/650 °C, 1 210 MPa (à température ambiante)/425 °C,
1 210 MPa (à température ambiante)/730 °C, 1 550 MPa (à
température ambiante)/235 °C, 1 550 MPa (à température
ambiante)/425 °C et 1 550 MPa (à température ambiante)/600 °C —
Dimensions
1 Domaine d'application
La présente Norme internationale prescrit les dimensions des écrous bihexagonaux à filetage MJ, avec chambrage
1) 2)
partie supérieure, de classifications: 1 100 MPa /425 °C ,
et freinage interne par déformation de leur
1) 2) 1) 2) 1) 2) 1) 2) 1) 2)
1 100 MPa /650 °C
...
