Standards Content (sample)

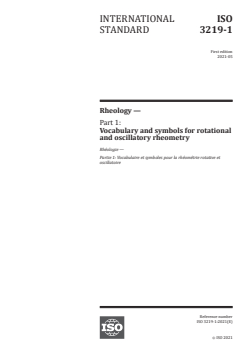

INTERNATIONAL ISO
STANDARD 3219-1
First edition
2021-05
Rheology —
Part 1:
Vocabulary and symbols for rotational
and oscillatory rheometry
Rhéologie —
Partie 1: Vocabulaire et symboles pour la rhéométrie rotative et
oscillatoire
Reference number
ISO 3219-1:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 3219-1:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3219-1:2021(E)

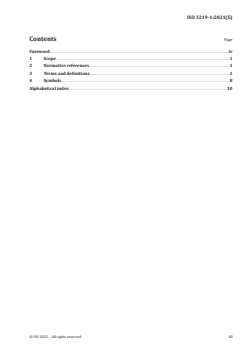

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols .......................................................................................................................................................................................................................... 8

Alphabetical index .............................................................................................................................................................................................................10

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3219-1:2021(E)

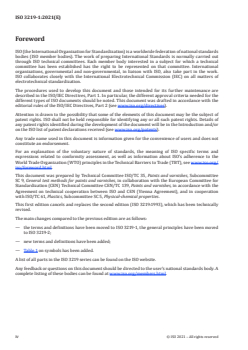

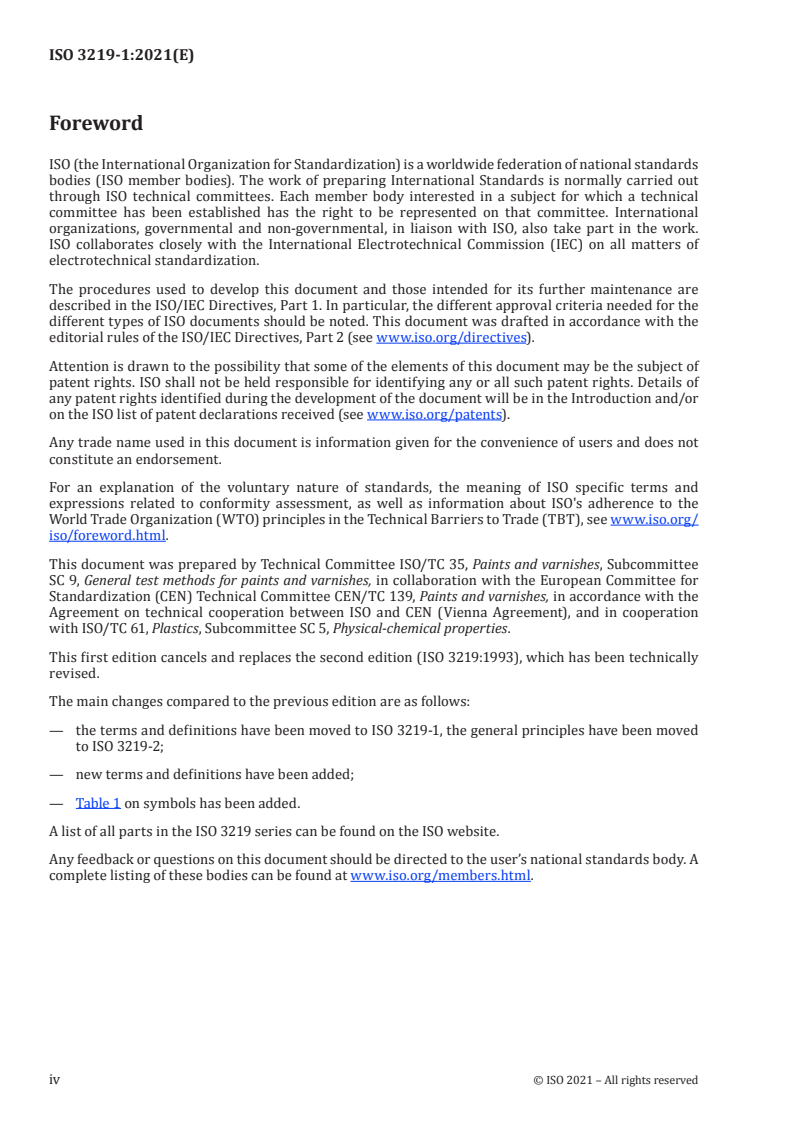

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee

SC 9, General test methods for paints and varnishes, in collaboration with the European Committee for

Standardization (CEN) Technical Committee CEN/TC 139, Paints and varnishes, in accordance with the

Agreement on technical cooperation between ISO and CEN (Vienna Agreement), and in cooperation

with ISO/TC 61, Plastics, Subcommittee SC 5, Physical-chemical properties.

This first edition cancels and replaces the second edition (ISO 3219:1993), which has been technically

revised.
The main changes compared to the previous edition are as follows:

— the terms and definitions have been moved to ISO 3219-1, the general principles have been moved

to ISO 3219-2;
— new terms and definitions have been added;
— Table 1 on symbols has been added.
A list of all parts in the ISO 3219 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3219-1:2021(E)
Rheology —
Part 1:
Vocabulary and symbols for rotational and oscillatory
rheometry
1 Scope

This document specifies general terms and definitions that are used in the context of rotational and

oscillatory rheometry.

Further terms and definitions can be found in the other parts of the ISO 3219 series where they are

used.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at https:// www .iso .org/ obp
3.1
absolute value of the complex shear modulus
|G*|

ratio of the amplitude of the shear stress τ (3.41) and the amplitude of the shear strain γ (3.40)

0 0

Note 1 to entry: The absolute value of the complex shear modulus |G*| has the unit pascal (Pa).

3.2
absolute value of the complex shear viscosity
|η*|

ratio of the amount of the complex shear modulus |G*| (3.1) and the angular frequency ω (3.5)

Note 1 to entry: The absolute value of the complex shear viscosity |η*| has the unit pascal multiplied by seconds

(Pa⋅s).
3.3
amplitude sweep
oscillatory test with variable amplitude at a constant angular frequency ω (3.5)
3.4
angular displacement
angular deflection
angular measure where the angle is indicated by the length of the arc
Note 1 to entry: The angular displacement has the unit radians (rad).
© ISO 2021 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3219-1:2021(E)
3.5
angular frequency
temporal change of the angular displacement φ (3.4) in oscillation

Note 1 to entry: The angular frequency ω has the unit radians per second (rad⋅s ) or, since rad is dimensionless

(i.e. metre divided by metre), the unit reciprocal seconds (s ).

Note 2 to entry: The angular frequency ω, in reciprocal seconds (s ), is linked to the frequency f, in hertz (Hz) or

in reciprocal seconds (s ), via the following relation:
ωπ=⋅2 f
3.6
angular velocity
temporal change of the angular displacement φ (3.4) in rotation

Note 1 to entry: The angular velocity Ω has the unit radians per second (rad⋅s ).

Note 2 to entry: The angular velocity Ω, in radians per second (rad⋅s ), is linked to rotational speed n, in

reciprocal seconds (s ), via the following relation:
Ω=⋅2π n
3.7
continuous ramp

type of test where the specified variable from the initial value to the final value varies monotonously

and constantly during the test

Note 1 to entry: The continuous ramp is performed by linear or logarithmic presetting.

Note 2 to entry: An alternative to the continuous ramp is the step ramp (3.46).
3.8
elastic behaviour
elasticity

property of a material to show reversible deformation and storage of mechanical energy

3.9
flow curve

graphical representation of the relation between shear stress τ (3.41) and shear rate γ (3.38)

3.10
frequency
oscillation per unit of time

Note 1 to entry: The frequency f has the unit hertz (Hz), where 1 Hz is 1 oscillation per second.

Note 2 to entry: The frequency f, in hertz (Hz) or in reciprocal seconds (s ), is linked to the angular frequency ω

(3.5) in reciprocal seconds (s ) via the following formula:
f=
3.11
frequency sweep

oscillatory test (3.24) with variable angular frequency ω (3.5) at a constant amplitude

2 © ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 3219-1:2021(E)
3.12
ideal-elastic behaviour
Hookean behaviour

property of a material to show an immediate, fully reversible recovery after deformation (3.47)

3.13
in-phase component of the complex shear viscosity
dynamic viscosity
real part of the complex shear viscosity η*

Note 1 to entry: The dynamic viscosity η‘ has the unit pascal multiplied by seconds (Pa⋅s).

3.14
kinematic viscosity
ratio of shear viscosity η (3.42) and density ρ
2 −1

Note 1 to entry: The kinematic viscosity υ has the unit square metres per second (m ⋅s ).

3.15
laminar flow
flow where infinitesimally thin layers are moved in parallel to each other

Note 1 to entry: All calculations of rheological parameters for absolute measuring geometries (see ISO 3219-2)

only apply on the assumption of laminar flow.
3.16
linear viscoelastic range
LVR

range where the shear strain γ (3.40) is proportional to the shear stress τ (3.41)

3.17
linearity limit
[τ ,γ ]
L L

point on the curve τ(γ) or γ(τ), above which the ratio of shear stress τ (3.41) and shear strain γ (3.40) is

not anymore constant

Note 1 to entry: The linearity limit is given as shear stress τ with the unit pascal (Pa) and as shear strain γ

L L
which is dimensionless.
3.18
loss angle
phase angle

phase shift between shear stress τ (3.41) and shear strain γ (3.40) at a harmonic steady-state excitation

Note 1 to entry: The loss angle δ has the unit degrees (°) or radians (rad).
3.19
loss factor
damping factor
tan δ
ratio of shear loss modulus G'' (3.36) and shear storage modulus G' (3.39)
Note 1 to entry: The loss factor tan δ is dimensionless.
© ISO 2021 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 3219-1:2021(E)
3.20
Newtonian flow behaviour
ideal-viscous flow behaviour

behaviour where the shear viscosity η (3.42) is independent of shear rate γ (3.38), shear stress τ (3.41)

and time t
3.21
Newtonian standard sample

sample of a Newtonian liquid whose viscosity values and its traceability to a national measurement

standard for the viscosity unit have been documented
3.22
non-Newtonian flow behaviour

behaviour where the shear viscosity η (3.42) is dependent on shear rate γ (3.38), shear stress τ (3.41)

and/or time t
3.23
normal force
force acting perpendicularly to the surface of a volume element
Note 1 to entry: The normal force F has the unit newton (N).

Note 2 to entry: Normal forces can either be triggered by shear deformation (3.40) of the sample

...

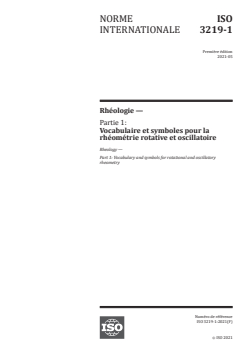

NORME ISO
INTERNATIONALE 3219-1
Première édition
2021-05
Rhéologie —
Partie 1:
Vocabulaire et symboles pour la
rhéométrie rotative et oscillatoire
Rheology —
Part 1: Vocabulary and symbols for rotational and oscillatory
rheometry
Numéro de référence
ISO 3219-1:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 3219-1:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3219-1:2021(F)

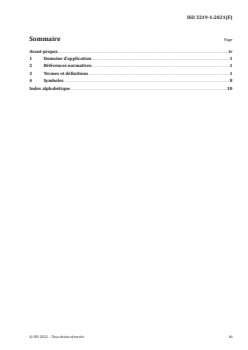

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Symboles ....................................................................................................................................................................................................................... 8

Index alphabétique............................................................................................................................................................................................................10

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3219-1:2021(F)

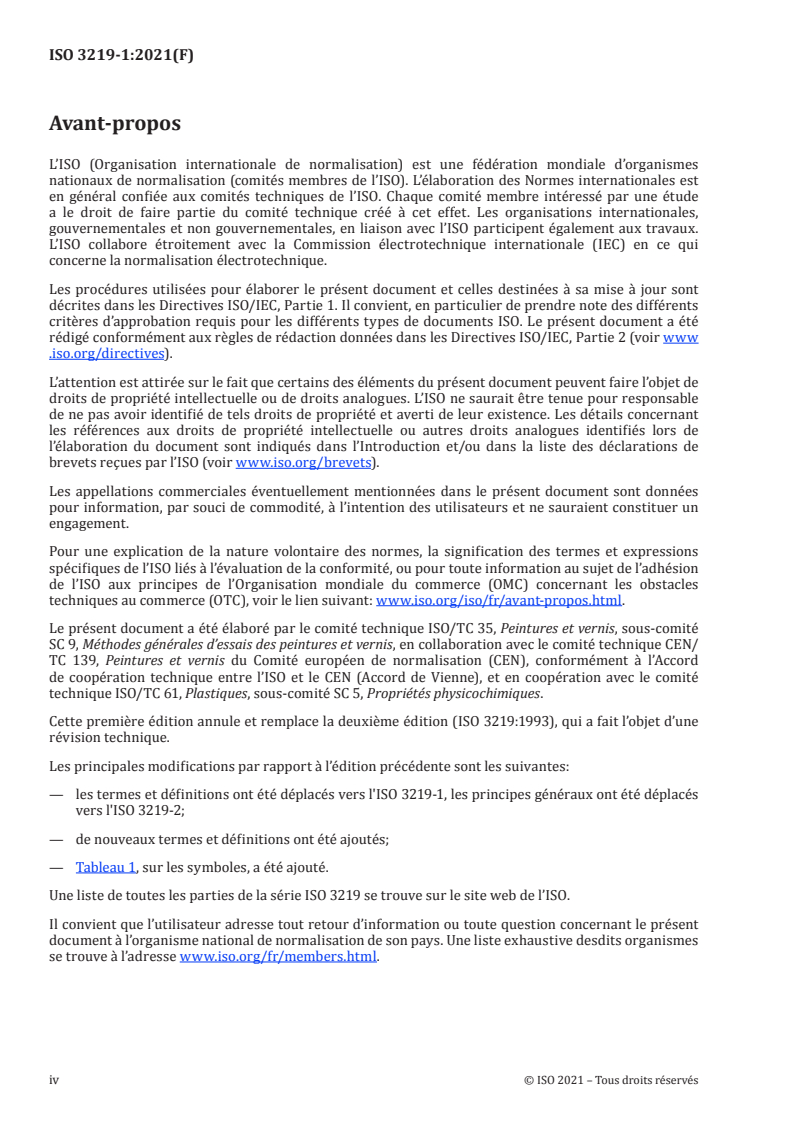

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité

SC 9, Méthodes générales d’essais des peintures et vernis, en collaboration avec le comité technique CEN/

TC 139, Peintures et vernis du Comité européen de normalisation (CEN), conformément à l’Accord

de coopération technique entre l’ISO et le CEN (Accord de Vienne), et en coopération avec le comité

technique ISO/TC 61, Plastiques, sous-comité SC 5, Propriétés physicochimiques.

Cette première édition annule et remplace la deuxième édition (ISO 3219:1993), qui a fait l’objet d’une

révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— les termes et définitions ont été déplacés vers l'ISO 3219-1, les principes généraux ont été déplacés

vers l'ISO 3219-2;
— de nouveaux termes et définitions ont été ajoutés;
— Tableau 1, sur les symboles, a été ajouté.

Une liste de toutes les parties de la série ISO 3219 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3219-1:2021(F)
Rhéologie —
Partie 1:
Vocabulaire et symboles pour la rhéométrie rotative et
oscillatoire
1 Domaine d’application

Le présent document spécifie les termes généraux et les définitions qui sont utilisés dans le contexte de

la rhéométrie rotative et oscillatoire.

D’autres termes et définitions peuvent être trouvés dans les autres parties de la série ISO 3219 où ils

sont employés.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ ;

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp.

3.1
valeur absolue du module complexe de cisaillement
|G*|

ratio de l’amplitude de la contrainte de cisaillement τ (3.41) et de l’amplitude de la déformation de

cisaillement γ (3.40)

Note 1 à l'article: L’unité de la valeur absolue du module complexe de cisaillement |G*| est le pascal (Pa).

3.2
valeur absolue de la viscosité complexe en cisaillement
|η*|

ratio de la valeur du module complexe de cisaillement |G*| (3.1) et de la fréquence angulaire ω (3.5)

Note 1 à l'article: L’unité de la valeur absolue de la viscosité complexe en cisaillement |η*| est le pascal multiplié

par les secondes (Pa⋅s).
3.3
balayage de l’amplitude

essai oscillatoire avec l’amplitude variable à une fréquence angulaire ω (3.5) constante

© ISO 2021 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3219-1:2021(F)
3.4
angle de rotation
déviation angulaire
mesure angulaire où l’angle est indiqué par la longueur de l’arc
Note 1 à l'article: L’unité d’angle de rotation est le radian (rad).
3.5
fréquence angulaire
changement dans le temps de l’angle de rotation t φ (3.4) en oscillation

Note 1 à l'article: L’unité de la fréquence angulaire ω est le radian par seconde (rad⋅s ) ou, puisque le rad n’a pas

de dimension (c’est-à-dire mètre divisé par mètre), la seconde à la puissance moins un (s ).

Note 2 à l'article: La fréquence angulaire ω, en secondes à la puissance moins un (s ), est liée à la fréquence f, en

hertz (Hz) ou en secondes à la puissance moins un (s ), via la relation suivante:

ωπ=⋅2 f
3.6
vitesse angulaire
changement dans le temps de l’angle de rotation φ (3.4) en rotation

Note 1 à l'article: L’unité de la vitesse angulaire Ω est le radian par seconde (rad⋅s ).

Note 2 à l'article: La vitesse angulaire Ω, en radians par seconde (rad⋅s ), est liée à la vitesse de rotation n, en

secondes à la puissance moins un (s ), via la relation suivante:
Ω=⋅2π n
3.7
montée continue

type d’essai au cours duquel la variable spécifiée, de la valeur initiale à la valeur finale, varie de manière

monotone et constante

Note 1 à l'article: La montée continue est obtenue par préréglage linéaire ou logarithmique.

Note 2 à l'article: Une alternative à la montée continue est la montée par paliers (3.46).

3.8
comportement élastique
élasticité

propriété d’une matière à montrer une déformation réversible et un stockage d’énergie mécanique

3.9
courbe d’écoulement

représentation graphique de la relation entre la contrainte de cisaillement τ (3.41) et la vitesse de

cisaillement γ (3.38)
3.10
fréquence
oscillation par unité de temps

Note 1 à l'article: L’unité de la fréquence f est le hertz (Hz), où 1 Hz est 1 oscillation par seconde.

Note 2 à l'article: La fréquence f, en hertz (Hz) ou en secondes à la puissance moins un (s ), est liée à la fréquence

angulaire ω (3.5) en secondes à la puissance moins un (s ), via la formule suivante:

2 © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 3219-1:2021(F)
3.11
balayage de la fréquence

essai oscillatoire (3.24) avec une fréquence angulaire ω (3.5) variable, à une amplitude constante

3.12
comportement élastique idéal
comportement de Hooke

propriété d’une matière qui montre une récupération immédiate et totalement réversible après

déformation (3.47)
3.13
composante en phase de la viscosité complexe en cisaillement
viscosité dynamique
partie réelle de la viscosité complexe en cisaillement η*

Note 1 à l'article: L’unité de la viscosité dynamique η‘ est le pascal multiplié par les secondes (Pa⋅s).

3.14
viscosité cinématique
ratio de la viscosité en cisaillement η (3.42) et de la densité ρ
2 −1

Note 1 à l'article: L’unité de la viscosité cinématique υ est le mètre carré par seconde (m ⋅s ).

3.15
écoulement laminaire

écoulement dans lequel des couches infinitésimalement minces sont déplacées parallèlement les unes

aux autres

Note 1 à l'article: Tous les calculs des paramètres rhéologiques pour les géométries de mesure absolue

(voir l’ISO 3219-2) s’appliquent uniquement avec l’hypothèse d’un écoulement laminaire.

3.16
plage viscoélastique linéaire
PVL

plage dans laquelle la déformation de cisaillement γ (3.40) est proportionnelle à la contrainte de

cisaillement τ (3.41)
3.17
limite de linéarité
[τ ,γ ]
L L

point sur la courbe τ(γ) ou γ(τ), au-dessus duquel le ratio de la contrainte de cisaillement τ (3.41) et de la

déformation de cisaillement γ (3.40) n’est plus constant

Note 1 à l'article: La limite de linéarité est exprimée sous la forme de la contrainte de cisaillement τ avec pour

unité le pascal (Pa) et sous la forme de la déformation de cisaillement γ qui n’a pas de dimension.

3.18
angle de perte
angle de phase

décalage de phase entre la contrainte de cisaillement τ (3.41) et la déformation de cisaillement γ (3.40) à

une excitation d’équilibre harmonique

Note 1 à l'article: L’unité de l’angle de perte δ est le degré (°) ou le radian (rad).

© ISO 2021 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 3219-1:2021(F)
3.19
facteur de perte
facteur d’amortissement
tan δ

ratio du module de perte de cisaillement G’’ (3.36) et du module de cisaillement au stockage G’ (3.39)

Note 1 à l'article: Le facteur de perte tan δ n’a pas de dimension.
3.20
comportement d’écoulement newtonien
comportement d’écoulement visqueux idéal

comportement dans lequel la viscosité en cisaillement η (3.42) est indépendante de la vitesse de

cisaillement γ (3.38), de la contrainte de cisaillement τ (3.41) et du temps t
3.21
échantillon standard newtonien

échantillon d’un liquide newtonien dont les valeurs de viscosité et leur traçabilité par rapport à une

norme nationale de mesurage pour l’unité de viscosité sont documentées
3.22
comportement d’écoulement non newtonien

comportement dans lequel la viscosité en cisaillement η (3.42) est dépendante de la vitesse de cisaillement

γ (3.38), de la contrainte de cisaillement τ (3.41) et/ou du temps t
3.23
force normale
force agissant perpendiculairement à la surface d’un élément de volume
Note 1 à l'article: L’unité de la force normale F est le newton (N).

Note 2 à l'article: Les forces normales peuvent soit être déclenchées par déformation de cisaillement (3.40) de

l’échantillon, soit être appliquées par le rhéomètre. En outre, des forces normales non induites par cisaillement

peuvent être causées par la préparation de l’échantillon ou par des changements au cours du mesurage (par

exemple, gonflement, séchage et rétrécissement).
3.24
essai oscillatoire

essai dans lequel les deux plans de cisaillement de la géométrie de mesure oscillent

...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 3219-1
ISO/TC 35/SC 9 Secretariat: BSI
Voting begins on: Voting terminates on:
2020-01-20 2020-04-13
Rheology —
Part 1:
General terms and definitions for rotational and
oscillatory rheometry
Réologie —

Partie 1: Termes et définitions générales pour rhéométrie rotational et oscillatoire

ICS: 83.080.01
Member bodies are requested to consult relevant national interests in ISO/TC
61/SC 5 before casting their ballot to the e-Balloting application.
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 3219-1:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 3219-1:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 3219-1:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and units ............................................................................................................................................................................................... 8

(informative) Alphabetical index .........................................................................................................................................................................10

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 3219-1:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee

SC 9, Generaltest methods for paints and varnishes, in cooperation with ISO/TC 61, Plastics, Subcommittee

SC 5, Physical chemical properties.
A list of all parts in the ISO 3219 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 3219-1:2020(E)
Rheology —
Part 1:
General terms and definitions for rotational and
oscillatory rheometry
1 Scope

This document specifies general terms and definitions that are used in the context of rotational and

oscillatory rheometry.

Other terms and definitions can be found in the other parts of the standards series where they are used.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
absolute value of the complex shear modulus
|G*|

ratio of the amplitude of the shear stress τ and the amplitude of the shear strain γ

0 0

Note 1 to entry: The absolute value of the complex shear modulus |G*| has the unit pascal (Pa).

3.2
absolute value of the complex shear viscosity
|η*|

ratio of the amount of the complex shear modulus |G*| and the angular frequency ω

Note 1 to entry: The absolute value of the complex shear viscosity |η*| has the unit pascal multiplied by

seconds (Pa⋅s).
3.3
amplitude sweep
oscillatory test with variable amplitude at a constant angular frequency ω
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/DIS 3219-1:2020(E)
3.4
angular displacement
angular measure where the angle is indicated by the length of the arc
Note 1 to entry: The angular displacement has the unit radians (rad).
3.5
angular frequency
product of full circle angle 2π and frequency f

Note 1 to entry: The angular frequency has the unit radians per second (rad⋅s ), which is the SI unit, or reciprocal

seconds (s ), which also is very common.
3.6
angular velocity
temporal change of the angular displacement Φ

Note 1 to entry: The angular velocity Ω has the unit radians per second (rad⋅s ), the angular displacement Φ has

unit radian (rad).

Note 2 to entry: The angular velocity Ω, in radians per second (rad⋅s ), is linked to rotational speed n, in reciprocal

seconds (s ), via the following relation:
Ω=2π⋅n
3.7
continuous ramp

type of test where the specified variable from the initial value to the final value varies monotonously

and constantly during the test

Note 1 to entry: The continuous ramp is performed by linear or logarithmic presetting.

Note 2 to entry: The alternative to the continuous ramp is the step ramp.
3.8
elastic behaviour
elasticity
property of a material to show reversible deformation and storage of energy
3.9
flow curve

graphical representation of the relation between shear stress τ and shear rate γ

3.10
frequency
oscillation per unit of time

Note 1 to entry: The frequency f has the unit hertz (Hz), where: 1 Hz is 1 oscillation per second.

Note 2 to entry: The frequency f, in hertz (Hz), is linked to the angular frequency ω via the following relation:

f =
3.11
frequency sweep
oscillatory test with variable angular frequency ω at a constant amplitude
2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/DIS 3219-1:2020(E)
3.12
ideal-elastic behaviour
Hookean behaviour

property of a material to show an immediate, fully reversible recovery after deformation

3.13
in-phase component of the complex shear viscosity
dynamic viscosity
real part of the complex shear viscosityη*

Note 1 to entry: The dynamic viscosity η‘ has the unit pascal multiplied by seconds (Pa⋅s).

3.14
kinematic viscosity
ratio of shear viscosity η and density ρ
2 -1

Note 1 to entry: The kinematic viscosity υ has the unit square metres per second (m ⋅s ).

3.15
laminar flow
flow where infinitesimally thin layers are moved in parallel to each other

Note 1 to entry: All calculations of rheological parameters for absolute measuring geometries (see ISO 3219-2)

only apply on the assumption of laminar flow.
3.16
linear viscoelastic range (LVR)
range where the shear strain γ is proportional to the shear stress τ
3.17
linearity limit
[τ , γ ]
L L

point on the curve τ(γ) or γ(τ), above which the ratio of shear stress τ and shear strain γ is not anymore

constant

Note 1 to entry: The linearity limit is given as shear stress τ with the unit pascal (Pa) and as shear strain γ with

L L
the unit 1.
3.18
loss angle
phase angle

phase shift between shear stress τ and shear strain γ at a harmonic steady-state excitation

Note 1 to entry: The loss angle δ has the unit degrees (°) or radians (rad).
3.19
loss factor
damping factor
tan δ
ratio of shear loss modulus G'' and shear storage modulus G'
Note 1 to entry: The loss factor tan δ has the unit 1.
3.20
Newtonian flow behaviour
ideal-viscous flow behaviour

behaviour where the shear viscosityη is independent of shear rate γ , shear stress τ and time t

© ISO 2020 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO/DIS 3219-1:2020(E)
3.21
Newtonian standard sample

sample of a Newtonian liquid whose kinematic viscosity has been measured at one or more temperatures

using standard viscometers and whose viscosity values and its traceability to the national standard for

the viscosity unit have been documented
Note 1 to entry: Capillary viscometers are used as standard viscometers.

Note 2 to entry: Precondition for a Newtonian liquid is that the change in viscosity wi

...

PROJET DE NORME INTERNATIONALE
ISO/DIS 3219-1
ISO/TC 35/SC 9 Secrétariat: BSI
Début de vote: Vote clos le:
2020-01-20 2020-04-13
Réologie —
Partie 1:
Termes généraux et définitions pour la rhéométrie rotative
et oscillatoire
Rheology —
Part 1: General terms and definitions for rotational and oscillatory rheometry
ICS: 83.080.01
Il est demandé aux comités membres de consulter les intérêts nationaux
respectifs concernant l’ISO/TC 61/SC 5 avant de donner leur position sur la
plateforme de e-Balloting.
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 3219-1:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 3219-1:2020(F)
ISO/DIS 3219-1:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................. iv

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................1

4 Symboles et unités ........................................................................................................................................ 10

Annexe A (informative) Index alphabétique...................................................................................................... 11

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Website: www.iso.org
© ISO 2020 – Tous droits réservés
iii
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 3219-1:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................. iv

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................1

4 Symboles et unités ........................................................................................................................................ 10

Annexe A (informative) Index alphabétique...................................................................................................... 11

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 3219-1:2020(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le

droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.

Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité

SC 9, Méthodes générales d’essais des peintures et vernis, en coopération aec l’ISO/TC 61, Plastiques,

sous-comité SC 5, Propriétés physicochimiques.

Une liste de toutes les parties de la série ISO 3219 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www.iso.org/fr/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 3219-1:2020(F)
Rhéologie — Partie 1: Termes généraux et définitions pour la
rhéométrie rotative et oscillatoire
1 Domaine d’application

Le présent document spécifie les termes généraux et les définitions qui sont utilisés dans le contexte de

la rhéométrie rotative et oscillatoire.

D’autres termes et définitions peuvent être trouvés dans les autres parties de la série de normes où ils

sont employés.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s’applique (y compris les

éventuels amendements).
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes :
— IEC Electropedia : disponible à l’adresse http://www.electropedia.org/ ;
— ISO Online browsing platform : disponible à l’adresse http://www.iso.org/obp.
3.1
valeur absolue du module complexe de cisaillement
|G*|

ratio de l’amplitude de la contrainte de cisaillement τ et de l’amplitude de la déformation de

cisaillement γ

Note 1 à l’article : L’unité de la valeur absolue du module complexe de cisaillement |G*| est le pascal (Pa).

3.2
valeur absolue de la viscosité complexe en cisaillement
|η*|

ratio de la valeur du module complexe de cisaillement |G*| et de la fréquence angulaire ω

Note 1 à l’article : L’unité de la valeur absolue de la viscosité complexe en cisaillement |η*| est le pascal multiplié

par les secondes (Pa⋅s).
© ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 3219-1:2020(F)
3.3
balayage de l’amplitude

essai oscillatoire avec l’amplitude variable à une fréquence angulaire constante ω

3.4
angle de rotation
mesure angulaire où l’angle est indiqué par la longueur de l’arc
Note 1 à l’article : L’unité d’angle de rotation est le radian (rad).
3.5
fréquence angulaire
produit de l’angle circulaire complet 2π et de la fréquence f

Note 1 à l’article : L’unité de la fréquence angulaire est le radian par seconde (rad⋅s ), qui est l’unité SI, ou la

seconde à la puissance moins un (s ), qui est également très fréquente.
3.6
vitesse angulaire
changement de l’angle de rotation Φ dans le temps

Note 1 à l’article : L’unité de la vitesse angulaire Ω est le radian par seconde (rad⋅s ) et l’unité de l’angle de

rotation Φ est le radian (rad).

Note 2 à l’article : La vitesse angulaire Ω, en radians par seconde (rad⋅s ), est liée à la vitesse de rotation n, en

secondes à la puissance moins un (s ), via la relation suivante :
Ω = 2π ⋅n
3.7
montée continue

type d’essai au cours duquel la variable spécifiée, de la valeur initiale à la valeur finale, varie de manière

monotone et constante

Note 1 à l’article : La montée continue est obtenue par préréglage linéaire ou logarithmique.

Note 2 à l’article : L’alternative à la montée continue est la montée par paliers.

3.8
comportement élastique
élasticité

propriété d’une matière à montrer une déformation réversible et un stockage d’énergie

3.9
courbe d’écoulement

représentation graphique de la relation entre la contrainte de cisaillement τ et la vitesse de

cisaillement γ
© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/DIS 3219-1:2020(F)
3.10
fréquence
oscillation par unité de temps

Note 1 à l’article : L’unité de la fréquence f est le hertz (Hz), où : 1 Hz correspond à 1 oscillation par seconde.

Note 2 à l’article : La fréquence f, en hertz (Hz), est liée à la fréquence angulaire ω par la relation suivante :

f =
3.11
balayage de la fréquence

essai oscillatoire avec une fréquence angulaire variable ω à une amplitude constante

3.12
comportement élastique idéal
comportement de Hooke

propriété d’une matière qui montre une récupération immédiate et totalement réversible après

déformation
3.13
composante en phase de la viscosité complexe en cisaillement
viscosité dynamique
partie réelle de la viscosité complexe en cisaillement η*

Note 1 à l’article : L’unité de la viscosité dynamique η‘ est le pascal multiplié par les secondes (Pa⋅s).

3.14
viscosité cinématique
ratio de la viscosité en cisaillement η et de la densité ρ
2 -1

Note 1 à l’article : L’unité de la viscosité cinématique υ est le mètre carré par seconde (m ⋅s ).

3.15
écoulement laminaire

écoulement dans lequel des couches infinitésimalement minces sont déplacées parallèlement les unes

aux autres

Note 1 à l’article : Tous les calculs des paramètres rhéologiques pour les géométries de mesure absolue

(voir l’ISO 3219-2) s’appliquent uniquement avec l’hypothèse d’un écoulement laminaire.

3.16
plage viscoélastique linéaire (PVL)

plage dans laquelle la déformation de cisaillement γ est proportionnelle à la contrainte de cisaillement τ

3.17
limite de linéarité
[τ , γ ]
L L

point sur la courbe τ(γ) ou γ(τ), au-dessus duquel le ratio de la contrainte de cisaillement τ et de la

déformation de cisaillement γ n’est plus constant

Note 1 à l’article : La limite de linéarité est exprimée sous la forme de la contrainte de cisaillement τ avec pour

unité le pascal (Pa) et sous la forme de la déformation de cisaillement γ avec l’unité 1.

© ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/DIS 3219-1:2020(F)
3.18
angle de perte
angle de phase

décalage de phase entre la contrainte de cisaillement τ et la déformation de cisaillement γ à une

excitation d’équilibre harmonique

Note 1 à l’article : L’unité de l’angle de perte δ est le degré (°) ou le radian (rad).

3.19
facteur de perte
facteur d’amortissement
tan δ

ratio du module de perte de cisaillement G’’ et du module de cisaillement au stockage G’

Note 1 à l’article : L’unité du facteur de perte tan δ est 1.
3.20
comportement d’écoulement newtonien
comportement d’écoulement visqueux idéal

comportement dans lequel la viscosité en cisaillement η est indépendante de la vitesse de cisaillement

γ , de la contrainte de cisaillement τ et du temps t
3.21
échantillon standard newtonien

échantillon de liquide newtonien dont la viscosité cinématique a été mesurée à une ou plusieurs

températures en utilisant des viscosimètres standards et dont les valeurs de viscosité et leur traçabilité

par rapport à la norme nationale pour l’unité de viscosité sont documentées

Note 1 à l’article : Des viscosimètres capillaires sont utilisés comme viscosimètres standards.

Note 2 à l’article : La condition préalable pour un liquide newtonien est que le changement de viscosité avec le

temps soit suffisamment faible.
3.22
comportement d’écoulement non newtonien

comportement dans lequel la viscosité en cisaillement η dépend soit de la vitesse de cisaillement γ et

de la contrainte
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
