ISO 10848-2:2017

Acoustics — Laboratory and field measurement of flanking transmission for airborne, impact and building service equipment sound between adjoining rooms — Part 2: Application to Type B elements when the junction has a small influence

ISO 10848 (all parts) specifies measurement methods to characterize the flanking transmission of one or several building components. This document considers only laboratory measurements. The measured quantities can be used to compare different products, or to express a requirement, or as input data for prediction methods, such as ISO 12354‑1 and ISO 12354‑2. However, the measured quantities Dn,f, Ln,f and Lne0,f only represent the performance with the dimensions for the test specimens described in this document. ISO 10848-2:2017 is referred to in ISO 10848‑1:2017, 4.5 as being a supporting part of the frame document. It applies to Type B elements as defined in ISO 10848‑1, such as suspended ceilings, access floors, light uninterrupted façades or floating floors. The transmission from one room to another can occur simultaneously through the test element and via the plenum (if any). For measurements made according to this document, the total sound transmission is determined and it is not possible to separate the two kinds of transmission.

Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit aérien, des bruits de choc et du bruit d'équipement technique de bâtiment entre des pièces adjacentes — Partie 2: Application aux éléments de Type B lorsque la jonction a une faible influence

L'ISO 10848 (toutes les parties) spécifie les méthodes de mesure pour la caractérisation des transmissions latérales d'un ou de plusieurs éléments de construction. Le présent document ne concerne que les mesurages en laboratoire. Les grandeurs mesurées peuvent être utilisées pour comparer différents produits, pour exprimer une exigence ou comme données d'entrée des méthodes de prévision telles que l'ISO 12354‑1 et l'ISO 12354‑2. Cependant, les grandeurs mesurées Dn,f, Ln,f et Lne0,f ne représentent que la performance avec les dimensions des échantillons soumis à essai décrites dans le présent document. L'ISO 10848‑1:2017, 4.5 fait référence au présent document, qui vient à l'appui du document cadre. Le présent document s'applique aux éléments de type B comme définis dans l'ISO 10848‑1, tels que plafonds suspendus, planchers techniques, façades légères continues ou planchers flottants. La transmission d'une salle à l'autre peut avoir lieu simultanément au travers de l'élément d'essai ou par l'intermédiaire de l'éventuel plénum. Pour les mesurages effectués conformément au présent document, la transmission acoustique globale est déterminée et il n'est pas possible de séparer les deux types de transmission.

General Information

• Status: Published
• Publication Date: 13-Sep-2017
• ICS: 91.120.20 - Acoustics in building. Sound insulation
• Technical Committee: ISO/TC 43/SC 2 - Building acoustics
• Drafting Committee: ISO/TC 43/SC 2 - Building acoustics
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 15-May-2023

Relations

• Revises: ISO 10848-2:2006 - Acoustics — Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms — Part 2: Application to light elements when the junction has a small influence
• Effective Date: 16-Aug-2014

Standards Content (Sample)

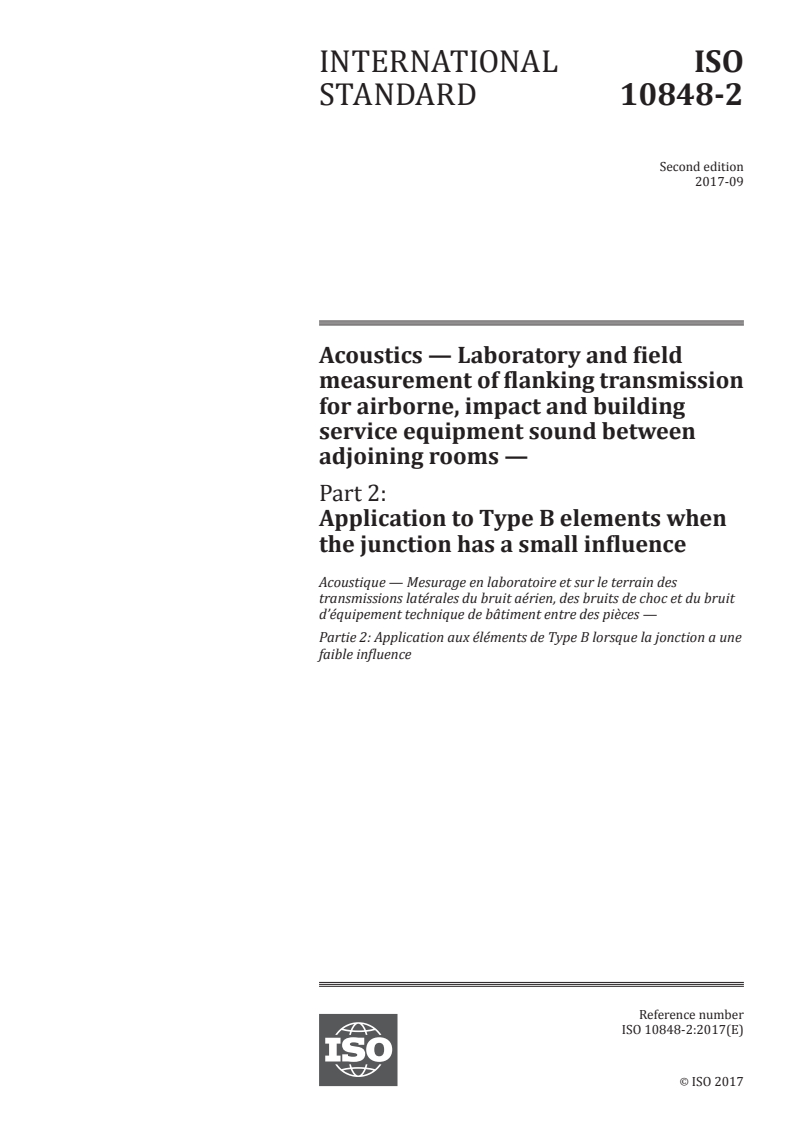

INTERNATIONAL ISO
STANDARD 10848-2
Second edition
2017-09
Acoustics — Laboratory and field
measurement of flanking transmission
for airborne, impact and building
service equipment sound between
adjoining rooms —
Part 2:
Application to Type B elements when
the junction has a small influence
Acoustique — Mesurage en laboratoire et sur le terrain des
transmissions latérales du bruit aérien, des bruits de choc et du bruit
d’équipement technique de bâtiment entre des pièces —
Partie 2: Application aux éléments de Type B lorsque la jonction a une
faible influence
Reference number
ISO 10848-2:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 10848-2:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 10848-2:2017(E)

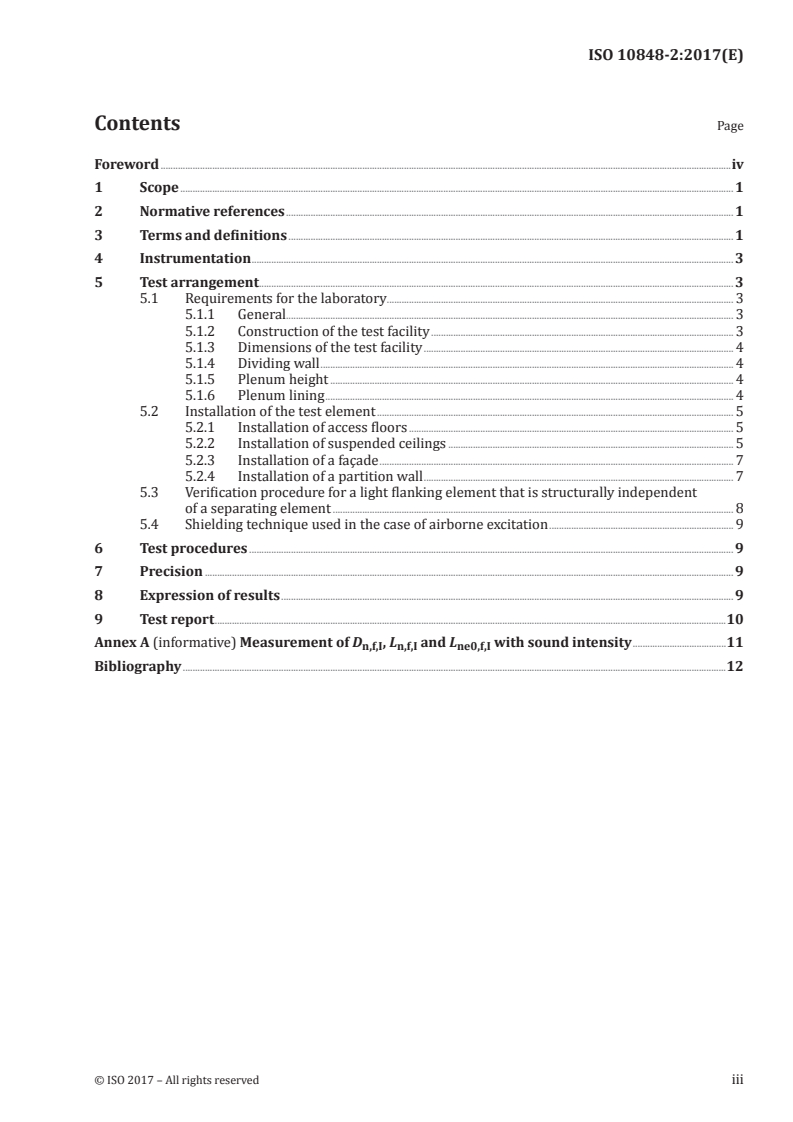

Contents  Page
Foreword .iv
1  Scope . 1
2  Normative references . 1
3  Terms and definitions . 1
4  Instrumentation . 3
5  Test arrangement . 3
5.1 Requirements for the laboratory . 3
5.1.1 General. 3
5.1.2 Construction of the test facility . 3
5.1.3 Dimensions of the test facility . 4
5.1.4 Dividing wall . 4
5.1.5 Plenum height . 4
5.1.6 Plenum lining . 4
5.2 Installation of the test element . 5
5.2.1 Installation of access floors . 5
5.2.2 Installation of suspended ceilings . 5
5.2.3 Installation of a façade . 7
5.2.4 Installation of a partition wall . 7
5.3 Verification procedure for a light flanking element that is structurally independent
of a separating element . 8
5.4 Shielding technique used in the case of airborne excitation . 9
6  Test procedures . 9
7  Precision . 9
8  Expression of results . 9
9  Test report .10
Annex A (informative) Measurement of D , L and L  with sound intensity .11
n,f,I n,f,I ne0,f,I
Bibliography .12
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 10848-2:2017(E)

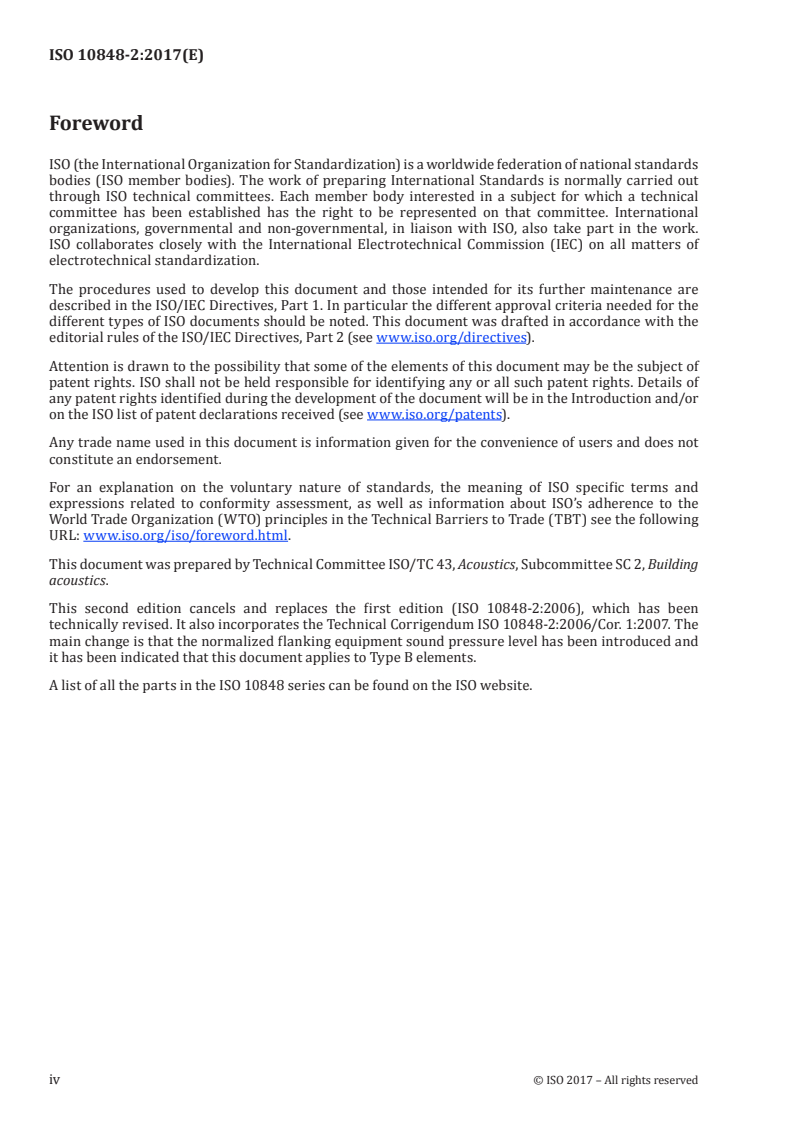

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 2, Building
acoustics.
This second edition cancels and replaces the first edition (ISO 10848-2:2006), which has been
technically revised. It also incorporates the Technical Corrigendum ISO 10848-2:2006/Cor. 1:2007. The
main change is that the normalized flanking equipment sound pressure level has been introduced and
it has been indicated that this document applies to Type B elements.
A list of all the parts in the ISO 10848 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10848-2:2017(E)
Acoustics — Laboratory and field measurement of flanking
transmission for airborne, impact and building service
equipment sound between adjoining rooms —
Part 2:
Application to Type B elements when the junction has a
small influence
1  Scope
ISO 10848 (all parts) specifies measurement methods to characterize the flanking transmission of one
or several building components. This document considers only laboratory measurements.
The measured quantities can be used to compare different products, or to express a requirement, or
as input data for prediction methods, such as ISO 12354-1 and ISO 12354-2. However, the measured
quantities D , L and L only represent the performance with the dimensions for the test specimens
n,f n,f ne0,f
described in this document.
This document is referred to in ISO 10848-1:2017, 4.5 as being a supporting part of the frame document.
It applies to Type B elements as defined in ISO 10848-1, such as suspended ceilings, access floors,
light uninterrupted façades or floating floors. The transmission from one room to another can occur
simultaneously through the test element and via the plenum (if any). For measurements made according
to this document, the total sound transmission is determined and it is not possible to separate the two
kinds of transmission.
2  Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 354, Acoustics — Measurement of sound absorption in a reverberation room
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 717-2, Acoustics — Rating of sound insulation in buildings and of building elements — Part 2: Impact
sound insulation
ISO 10848-1:2017, Acoustics — Laboratory and field measurement of flanking transmission for airborne,
impact and building service equipment sound between adjoining rooms — Part 1: Frame document
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
acoustics — Part 1: Sound insulation
3  Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 10848-2:2017(E)

— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
normalized flanking level difference
D
n,f
difference in the space and time averaged sound pressure level produced in two rooms by one or more
sound sources in one of them, when the transmission only occurs through a specified flanking path and
the result is normalized to an equivalent sound absorption area in the receiving room according to
A
DL=−L −10lg
n,f 12
A
0
where
L is the average sound pressure level in the source room, in dB;
1
L is the average sound pressure level in the receiving room, in dB;
2
2
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m .
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term D is used when only one flanking path determines the sound transmission
n,f
(such as with suspended ceilings) and the term D is used when only one specified transmission path ij out
n,f,ij
of several paths is considered (such as with structure-borne sound transmission on junctions of three or four
connected elements).
3.2
normalized flanking impact sound pressure level
L
n,f
space and time averaged sound pressure level in the receiving room produced by a tapping machine
operating at different positions on a tested element (floor) in the source room, when the transmission
only occurs through a specified flanking path and the result is normalized to an equivalent sound
absorption area, in the receiving room according to
A
LL=+10lg
n,f 2
A
0
where
L is the average sound pressure level in the receiving room, in dB;
2
2
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m .
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term L is used when only one flanking path determines the sound transmission
n,f
(such as with access floors) and the term L is used when only one specified transmission path ij out of several
n,f,ij
paths is considered (such as with structure-borne sound transmission on junctions of three or four connected
elements).
2 © ISO 2017 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 10848-2:2017(E)

3.3
normalized flanking equipment sound pressure level
L
ne0,f
space and time averaged sound pressure level in the receiving room produced by a structure-borne
sound source injecting a unit power (1 W) at different positions on a tested element in the source room,
when the transmission only occurs through a specified flanking path and the result is normalized to an
equivalent sound absorption area in the receiving room and is expressed in decibels according to
A
LL=+10lg (3)
ne0,fe2
A
0
where
L is the average sound pressure level in the receiving room with a structure-borne sound source
2e
injecting 1 W into the tested element, in dB;
2
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m .
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term L is used when only one flanking path determines the sound
ne0,f
transmission (such as with equipment installed on access floors or light façades) and the term L is used
ne0,f,ij
when only one specified transmission path ij out of several paths is considered (such as with structure-borne
sound transmission on junctions of three or four connected elements).
3.4
plenum space
entire void below an access floor or above a suspended ceiling in both rooms in the test facility
4  Instrumentation
The equipment shall fulfil the requirements of ISO 10848-1:2017, Clause 5.
5  Test arrangement
5.1  Requirements for the laboratory
5.1.1  General
The general requirements for the test facility and test elements shall be fulfilled according to
ISO 10848-1:2017, 6.1.
Requirements on facilities for different kinds of test specimens are given in Figure 1 to Figure 4 and
described in the relevant subclauses.
5.1.
...

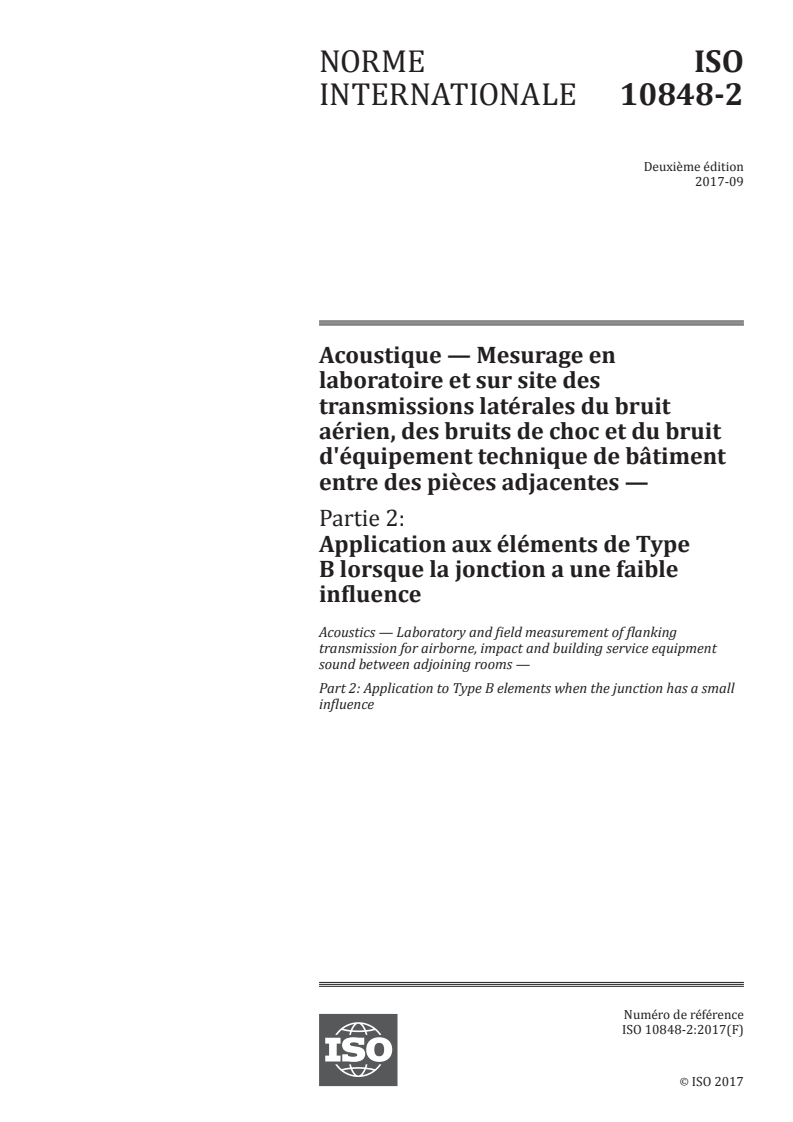

NORME ISO
INTERNATIONALE 10848-2
Deuxième édition
2017-09
Acoustique — Mesurage en
laboratoire et sur site des
transmissions latérales du bruit
aérien, des bruits de choc et du bruit
d'équipement technique de bâtiment
entre des pièces adjacentes —
Partie 2:
Application aux éléments de Type
B lorsque la jonction a une faible
influence
Acoustics — Laboratory and field measurement of flanking
transmission for airborne, impact and building service equipment
sound between adjoining rooms —
Part 2: Application to Type B elements when the junction has a small
influence
Numéro de référence
ISO 10848-2:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 10848-2:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10848-2:2017(F)

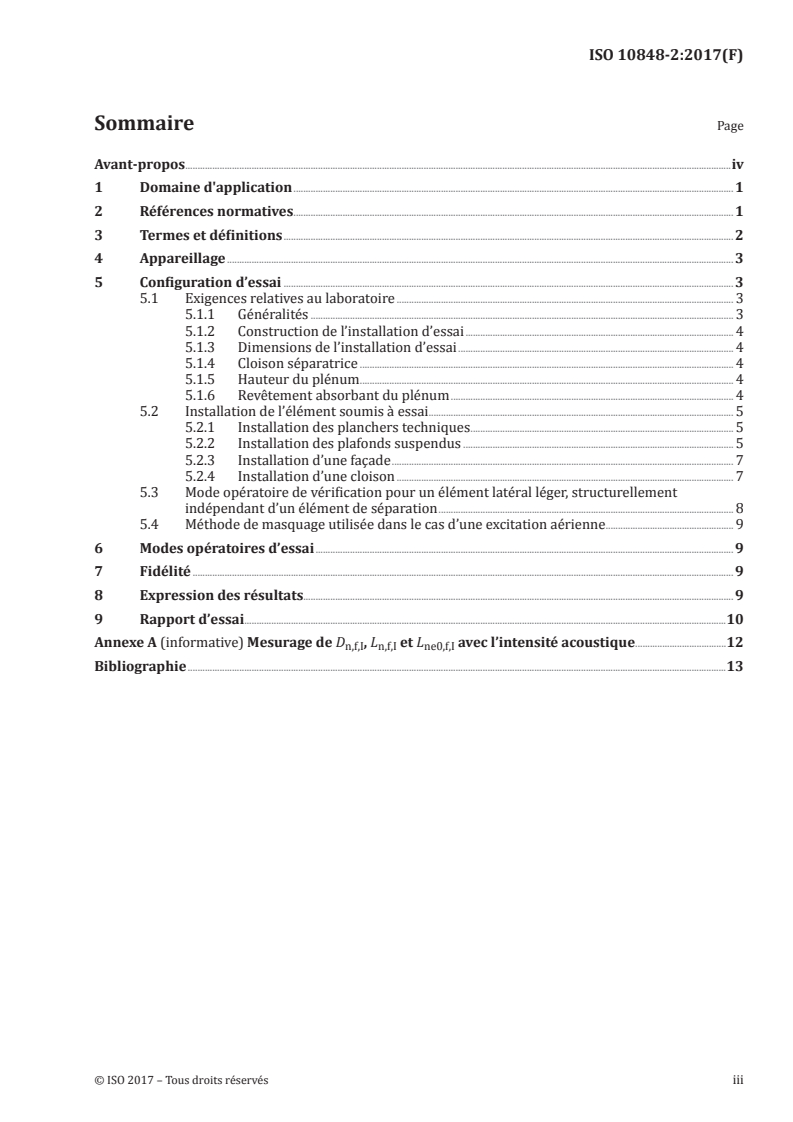

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Appareillage . 3
5 Configuration d’essai . 3
5.1 Exigences relatives au laboratoire . 3
5.1.1 Généralités . 3
5.1.2 Construction de l’installation d’essai . 4
5.1.3 Dimensions de l’installation d’essai . 4
5.1.4 Cloison séparatrice . 4
5.1.5 Hauteur du plénum . . 4
5.1.6 Revêtement absorbant du plénum . 4
5.2 Installation de l’élément soumis à essai . 5
5.2.1 Installation des planchers techniques . 5
5.2.2 Installation des plafonds suspendus . 5
5.2.3 Installation d’une façade . 7
5.2.4 Installation d’une cloison . 7
5.3 Mode opératoire de vérification pour un élément latéral léger, structurellement
indépendant d’un élément de séparation . 8
5.4 Méthode de masquage utilisée dans le cas d’une excitation aérienne . 9
6 Modes opératoires d’essai . 9
7 Fidélité . 9
8 Expression des résultats. 9
9 Rapport d’essai .10
Annexe A (informative) Mesurage de D , L et L avec l’intensité acoustique .12
n,f,I n,f,I ne0,f,I
Bibliographie .13
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10848-2:2017(F)

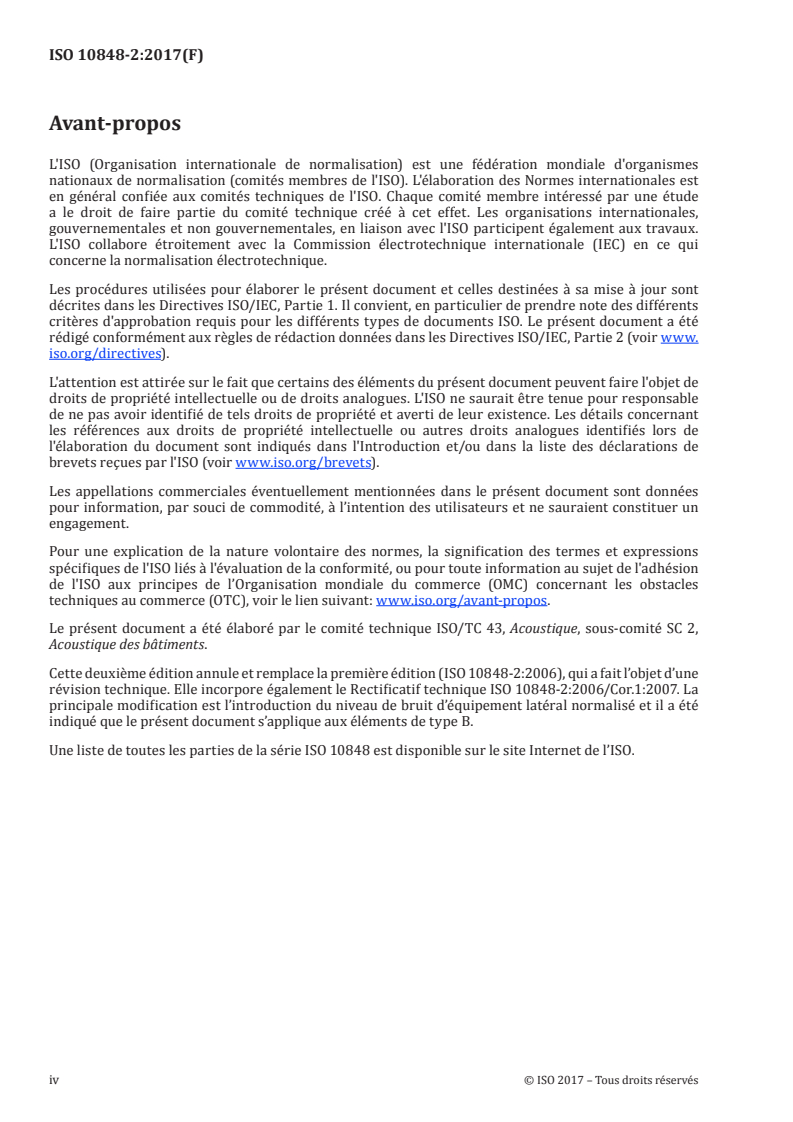

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments.
Cette deuxième édition annule et remplace la première édition (ISO 10848-2:2006), qui a fait l’objet d’une
révision technique. Elle incorpore également le Rectificatif technique ISO 10848-2:2006/Cor.1:2007. La
principale modification est l’introduction du niveau de bruit d’équipement latéral normalisé et il a été
indiqué que le présent document s’applique aux éléments de type B.
Une liste de toutes les parties de la série ISO 10848 est disponible sur le site Internet de l’ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10848-2:2017(F)
Acoustique — Mesurage en laboratoire et sur site des
transmissions latérales du bruit aérien, des bruits de choc
et du bruit d'équipement technique de bâtiment entre des
pièces adjacentes —
Partie 2:
Application aux éléments de Type B lorsque la jonction a
une faible influence
1 Domaine d'application
L’ISO 10848 (toutes les parties) spécifie les méthodes de mesure pour la caractérisation des
transmissions latérales d’un ou de plusieurs éléments de construction. Le présent document ne
concerne que les mesurages en laboratoire.
Les grandeurs mesurées peuvent être utilisées pour comparer différents produits, pour exprimer
une exigence ou comme données d’entrée des méthodes de prévision telles que l’ISO 12354-1 et
l’ISO 12354-2. Cependant, les grandeurs mesurées D , L et L ne représentent que la performance
n,f n,f ne0,f
avec les dimensions des échantillons soumis à essai décrites dans le présent document.
L’ISO 10848-1:2017, 4.5 fait référence au présent document, qui vient à l’appui du document cadre.
Le présent document s’applique aux éléments de type B comme définis dans l’ISO 10848-1, tels que
plafonds suspendus, planchers techniques, façades légères continues ou planchers flottants. La
transmission d’une salle à l’autre peut avoir lieu simultanément au travers de l’élément d’essai ou par
l’intermédiaire de l’éventuel plénum. Pour les mesurages effectués conformément au présent document,
la transmission acoustique globale est déterminée et il n’est pas possible de séparer les deux types de
transmission.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 354, Acoustique — Mesurage de l’absorption acoustique en salle réverbérante
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 717-2, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 2: Protection contre le bruit de choc
ISO 10848-1:2017, Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit
aérien, des bruits de choc et du bruit d’équipement technique de bâtiment entre des pièces adjacentes —
Partie 1: Document cadre
ISO 12999-1, Acoustique — Détermination et application des incertitudes de mesure dans l’acoustique des
bâtiments — Partie 1: Isolation acoustique
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 10848-2:2017(F)

3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.1
isolement acoustique latéral normalisé
D
n,f
différence des niveaux de pression acoustique moyennés de façon spatio-temporelle, entre deux
salles pour une ou plusieurs sources sonores placées dans l’une d’elles, la transmission se produisant
uniquement par un chemin latéral spécifié et le résultat étant normalisé à une aire d’absorption
équivalente dans la salle de réception et exprimé conformément à
A
DL=−L −10lg
n,f 12
A
0
où
L est le niveau de pression acoustique moyen dans la salle d’émission, en dB;
1
L est le niveau de pression acoustique moyen dans la salle de réception, en dB;
2
2
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme D est utilisé lorsqu’un seul chemin latéral détermine la
n,f
transmission acoustique (comme avec les plafonds suspendus) et le terme D est utilisé lorsqu’un seul chemin
n,f,ij
de transmission spécifié ij parmi plusieurs chemins est pris en compte (comme avec une transmission solidienne
par des jonctions de trois ou quatre éléments couplés).
3.2
niveau de bruit de choc latéral normalisé
L
n,f
niveau de pression acoustique moyenné de façon spatio-temporelle, dans la salle de réception, résultant
du fonctionnement de la machine à chocs, à divers emplacements sur l’élément (plancher) soumis à
essai dans la salle d’émission, lorsque la transmission ne se produit que par un chemin latéral spécifié
et le résultat étant normalisé à une aire d’absorption équivalente dans la salle de réception et exprimé
conformément à
A
LL=+10lg
n,f 2
A
0
où
L est le niveau de pression acoustique moyen dans la salle de réception, en dB;
2
2
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 10848-2:2017(F)

Note 2 à l'article: Pour plus de clarté, le terme L est utilisé lorsqu’un seul chemin latéral détermine la
n,f
transmission acoustique (comme avec les planchers techniques) et le terme L est utilisé lorsqu’un seul chemin
n,f,ij
de transmission spécifié ij parmi plusieurs chemins est pris en compte (comme avec une transmission solidienne
par des jonctions de trois ou quatre éléments couplés).
3.3
niveau de bruit d’équipement latéral normalisé
L
ne0,f
niveau de pression acoustique moyenné de façon spatio-temporelle, dans la salle de réception, résultant
de l’injection par une source solidienne d’une puissance unitaire (1 W), à divers emplacements sur
l’élément soumis à essai dans la salle d’émission, lorsque la transmission ne se produit que par un
chemin latéral spécifié et le résultat étant normalisé à une aire d’absorption équivalente dans la salle de
réception et exprimé en décibels conformément à
A
LL=+10lg (3)
ne0,fe2
A
0
où
L est le niveau de pression acoustique moyen dans la salle de réception avec une source soli-
2e
dienne injectant 1 W dans l’élément soumis à essai, en dB;
2
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme L est utilisé lorsqu’un seul chemin latéral détermine la
ne0,f
transmission acoustique (comme avec un équipement installé sur des planchers techniques ou des façades
légères) et le terme L est utilisé lorsqu’un seul chemin de transmission spécifié ij parmi plusieurs chemins
ne0,f,ij
est pris en compte (comme avec une transmission solidienne par des jonctions de trois ou quatre éléments
couplés).
3.4
plénum
totalité du vide situé au-dessous du plancher technique ou au-dessus du plafond suspendu dans les
deux salles de l’installation d’essai
4 Appareillage
L’appareillage de mesure doit satisfaire aux exigences de l’ISO 10848-1:2017, Article 5.
5 Configuration d’essai
5.1 Exigences relatives au laboratoire
5.1.1 Généralités
Les exigences générales pour l’installation d’essai et les éléments soumis à essai doivent être satisfaites
conformément à l’ISO 10848-1:2017, 6.1.
Les exigences relatives aux installations pour différents types d’échantillons sont données dans les
Figure 1 à 4 et décrites dans les paragraphes concernés.
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 10848-2:2017(F)

5.1.2 Construction de l’installation d’essai
Les salles doivent être au même niveau, sauf dans le cas d’une façade pour laquelle elles peuvent être
disposées verticalement (l’une au-dessus de l’autre).
Pour les planchers techniques et les plafonds suspendus, le plan de sol de l’installation d’essai doit être
rectangulaire. Lorsque les salles sont côte à côte, une coupure v
...
