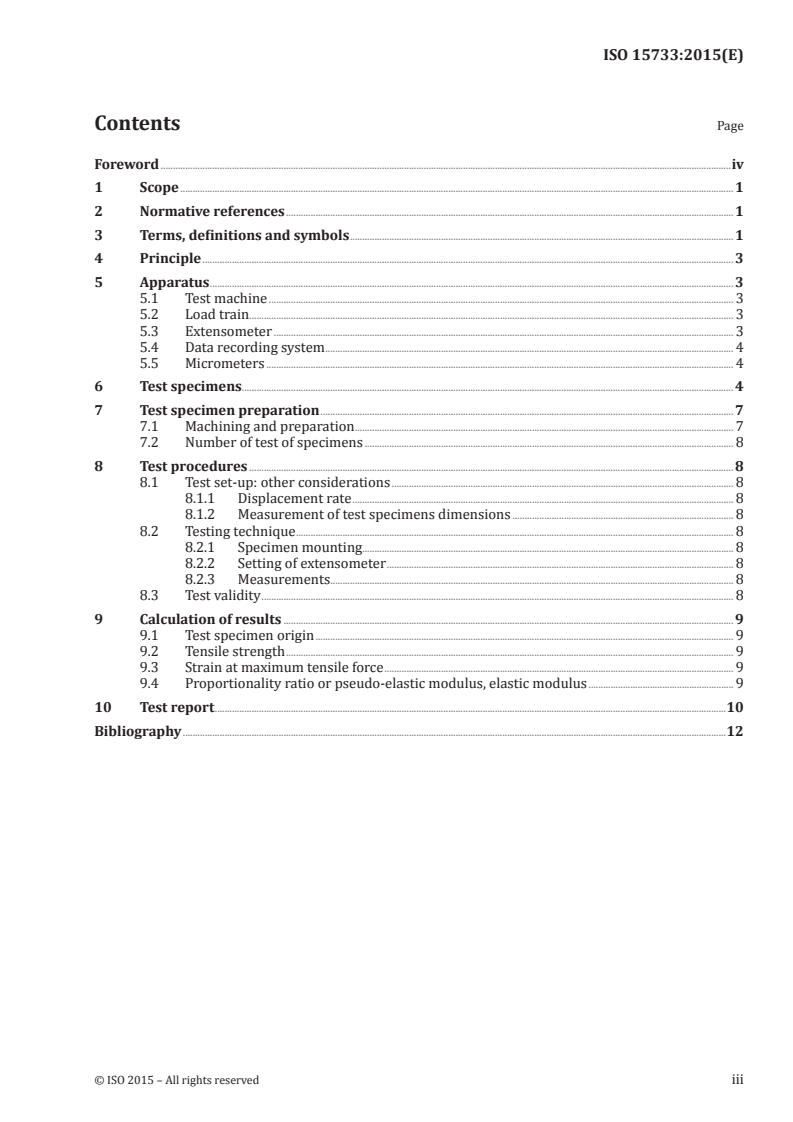

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and symbols . 1
4 Principle . 3
5 Apparatus . 3
5.1 Test machine . 3
5.2 Load train. 3
5.3 Extensometer . 3
5.4 Data recording system . 4
5.5 Micrometers . 4
6 Test specimens. 4
7 Test specimen preparation . 7
7.1 Machining and preparation . 7
7.2 Number of test of specimens . 8
8 Test procedures . 8
8.1 Test set-up: other considerations . 8
8.1.1 Displacement rate . 8
8.1.2 Measurement of test specimens dimensions . 8
8.2 Testing technique . 8
8.2.1 Specimen mounting. 8
8.2.2 Setting of extensometer . 8
8.2.3 Measurements . 8
8.3 Test validity . 8
9 Calculation of results . 9
9.1 Test specimen origin . 9
9.2 Tensile strength . 9
9.3 Strain at maximum tensile force . 9
9.4 Proportionality ratio or pseudo-elastic modulus, elastic modulus . 9
10 Test report .10
Bibliography .12
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 206, Fine ceramics.
This second edition cancels and replaces the first edition (ISO 15733:2001), which has been technically
revised.
iv © ISO 2015 – All rights reserved

INTERNATIONAL STANDARD ISO 15733:2015(E)
Fine ceramics (advanced ceramics, advanced technical
ceramics) — Mechanical properties of ceramic composites
at ambient temperature in air atmospheric pressure —
Determination of tensile properties
1 Scope
This International Standard specifies the conditions for determination of tensile properties of
ceramic matrix composite materials with continuous fibre reinforcement at room temperatures. This
International Standard applies to all ceramic matrix composites with a continuous fibre reinforcement,
unidirectional (1D), bi-directional (2D), and tri-directional (xD, with 2 < x ≤ 3), loaded along one
principal axis of reinforcement.
NOTE In most cases, ceramic matrix composites to be used at high temperature in air are coated with an
antioxidation coating.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 3611, Geometrical product specifications (GPS) — Dimensional measuring equipment: Micrometers for
external measurements — Design and metrological characteristics
ISO 7500-1:2004, Metallic materials — Verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Verification and calibration of the force-measuring system
3 Terms, definitions and symbols
For the purposes of this document, the following terms and definitions apply.
3.1
calibrated length
l
part of the test specimen that has uniform and minimum cross-section area
3.2
gauge length
L
o
initial distance between reference points on the test specimen in the calibrated length
3.3
initial cross-section area
S
o
initial cross-section area of the test specimen within the calibrated length
3.4
effective cross-section area
S
o eff
total area corrected by a factor, to account for the presence of a coating
3.5
longitudinal deformation
A
increase in the gauge length between reference points under a tensile force
3.6
longitudinal deformation under maximum tensile force
A
m
increase in the gauge length between reference points under maximum tensile force
3.7
tensile strain
ε
relative change in the gauge length defined as the ratio A/L
o
3.8
tensile strain under maximum force
ε
m
relative change in the gauge length defined as the ratio A /L
m o
3.9
tensile stress
σ
tensile force supported by the test specimen at any time in the test divided by the initial cross-section
area (S )
o
3.10
effective tensile stress
σ
eff
tensile force supported by the test specimen at any time in the test divided by the effective cross-
section area (S )
o eff
3.11
maximum tensile force
F
m
highest recorded tensile force in a tensile test on the test specimen when tested to failure
3.12
tensile strength
σ
m
ratio of the maximum tensile force to the initial cross-section area (So)
3.13
effective tensile strength
σ
m eff
ratio of the maximum tensile force to the effective cross-section area
3.14
proportionality ratio or pseudo-elastic modulus
EP
slope of the initial linear section of the stress-strain curve, if any
Note 1 to entry: Examination of the stress-strain curves for ceramic matrix composites allows definition of the
following cases:
a) Material with an initial linear domain in the stress-strain curve.
For ceramic matrix composites that have a mechanical behaviour characterized by an initial linear section, the
proportionality ratio is defined as:
()σσ−
EP()σσ, =
()εε−
2 © ISO 2015 – All rights reserved

where (ε ,σ ) and (ε ,σ ) lie near the lower and the upper limits of the linear section of the stress-strain curve.
1 1 2 2
The proportionality ratio or pseudo-elastic modulus is termed the elastic modulus, E, in the single case where the
linearity starts near the origin.
b) Material with no-linear section in the stress-strain curve.
In this case only stress-strain couples can be fixed.
3.15
effective proportionality ratio
EP
eff
slope of the linear section of the stress-strain curve, if any, when the effective tensile stress is used
4 Principle
A test specimen of specified dimensions is loaded in tension. The test is performed at constant crosshead
displacement rate, or constant deformation rate (or constant loading rate). Force and longitudinal
deformations are measured and recorded simultaneously.
NOTE The use of constant loading rate only gives a valid tensile curve when the material behaves linearly up
to failure.
5 Apparatus
5.1 Test machine
The test machine shall be equipped with a system for measuring the force applied to the test specimen
conforming to grade 1 or better according to ISO 7500-1:2004.
5.2 Load train
The load train configuration shall ensure that the load indicated by the load cell and the load experienced
by the test specimen are the same.
The load train shall align the specimen axis with the direction of load application without
...

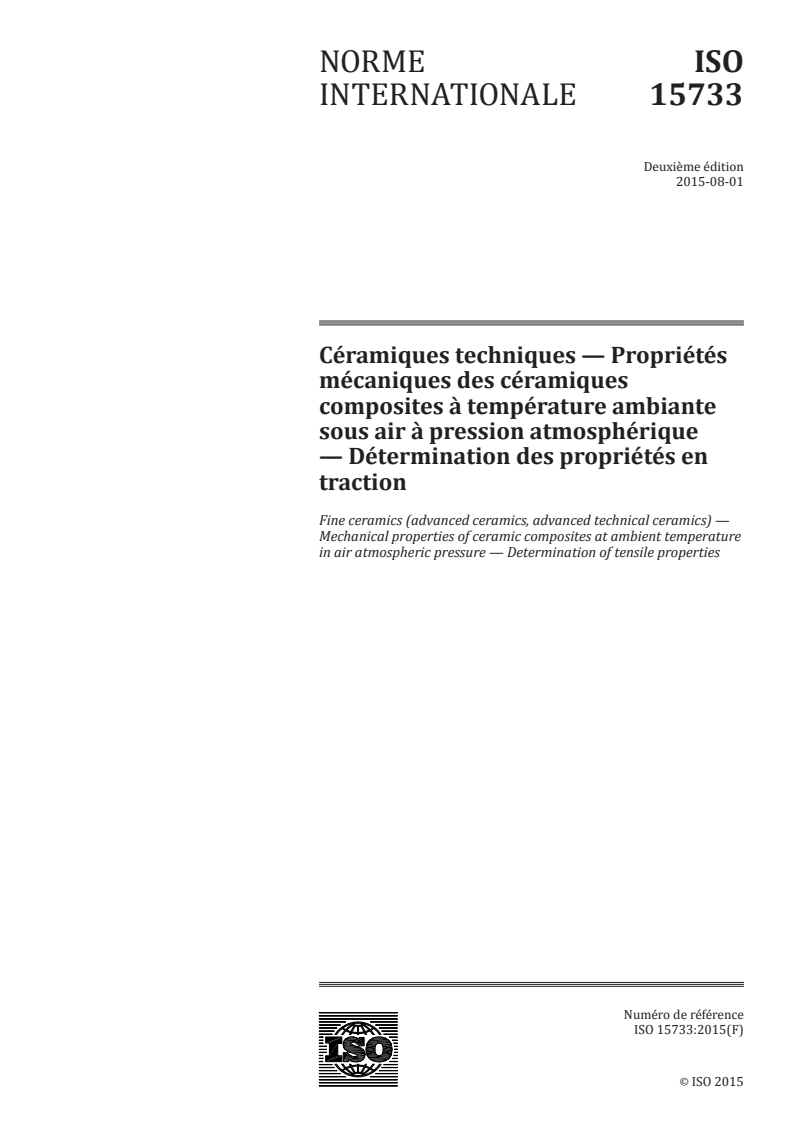

NORME ISO
