ISO 5175-1:2017
(Main)Gas welding equipment — Safety devices — Part 1: Devices incorporating a flame (flashback) arrestor
Gas welding equipment — Safety devices — Part 1: Devices incorporating a flame (flashback) arrestor
ISO 5175-1:2017 specifies the general requirements and tests for safety devices for fuel gases and oxygen or compressed air incorporating a flame (flashback) arrestor used downstream of manifold, cylinder and/or pipeline outlet regulators, and upstream of blowpipes for welding, cutting and allied processes. ISO 5175-1:2017 does not specify the location of these devices in the gas system. ISO 5175-1:2017 is not applicable to safety devices not incorporating a flame arrestor, covered by ISO 5175‑2. ISO 5175-1:2017 does not apply to the use of safety devices incorporating flame arrestors for applications with premixed oxy/fuel or air/fuel gas supply systems, e.g. downstream of gas mixers or a generator to produce hydrogen/oxygen mixture by electrolytic decomposition of water.
Matériel de soudage au gaz — Dispositifs de sécurité — Partie 1: Dispositifs avec arrêt de flamme
ISO 5175-1:2017 spécifie les exigences générales et les essais des dispositifs de sécurité pour les gaz combustibles et l'oxygène ou l'air comprimé, avec arrêt de flamme (retour de flamme), utilisés en aval des centrales de détente, des détendeurs pour bouteilles et (ou) canalisations, et en amont des chalumeaux pour le soudage, le coupage et les techniques connexes. ISO 5175-1:2017 ne spécifie pas la position de ces dispositifs dans la distribution du gaz. ISO 5175-1:2017 ne s'applique pas aux dispositifs de sécurité sans arrêt de flamme couverts par l'ISO 5175‑2. ISO 5175-1:2017 ne s'applique pas à l'utilisation de dispositifs de sécurité avec arrêt de flamme destinés à des applications comportant une alimentation de pré-mélange d'oxygène/gaz combustible ou d'air/gaz combustible, par exemple en aval de mélangeurs de gaz, ou d'un générateur prévu pour produire un mélange hydrogène/oxygène par décomposition électrolytique de l'eau.
General Information
Relations
Buy Standard
Standards Content (Sample)

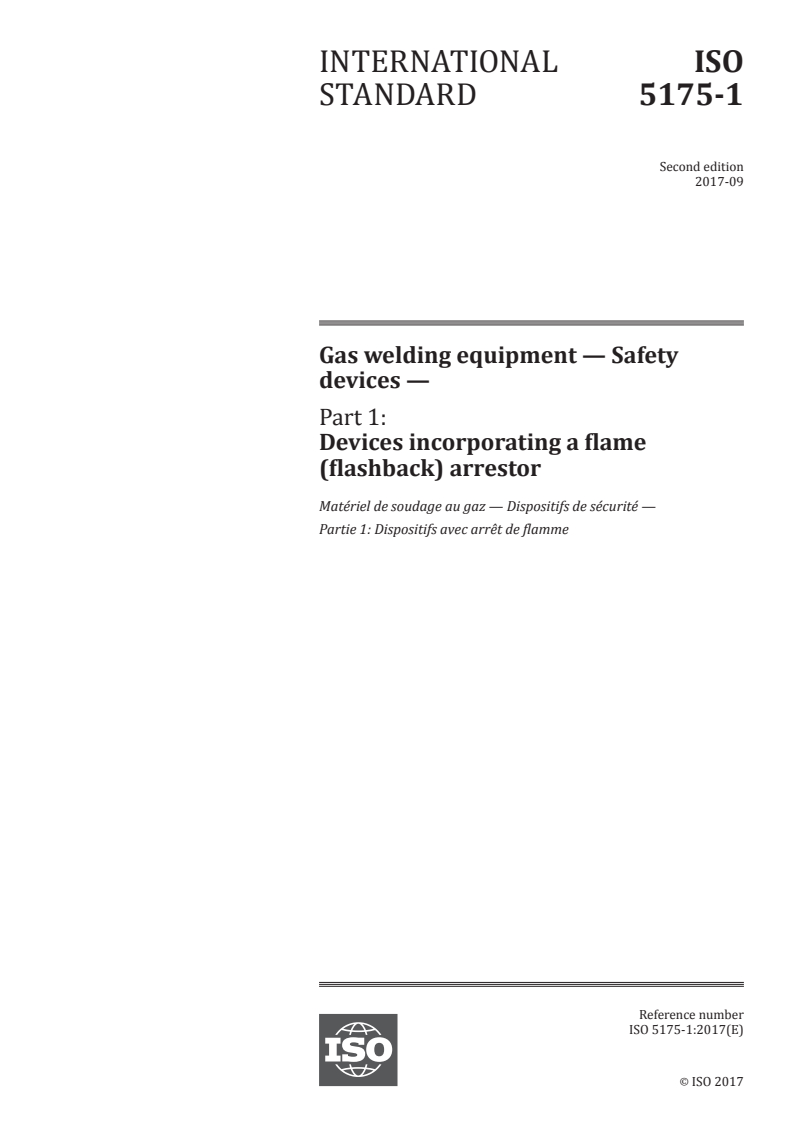

INTERNATIONAL ISO
STANDARD 5175-1
Second edition
2017-09
Gas welding equipment — Safety
devices —
Part 1:
Devices incorporating a flame
(flashback) arrestor
Matériel de soudage au gaz — Dispositifs de sécurité —
Partie 1: Dispositifs avec arrêt de flamme
Reference number
ISO 5175-1:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 5175-1:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5175-1:2017(E)

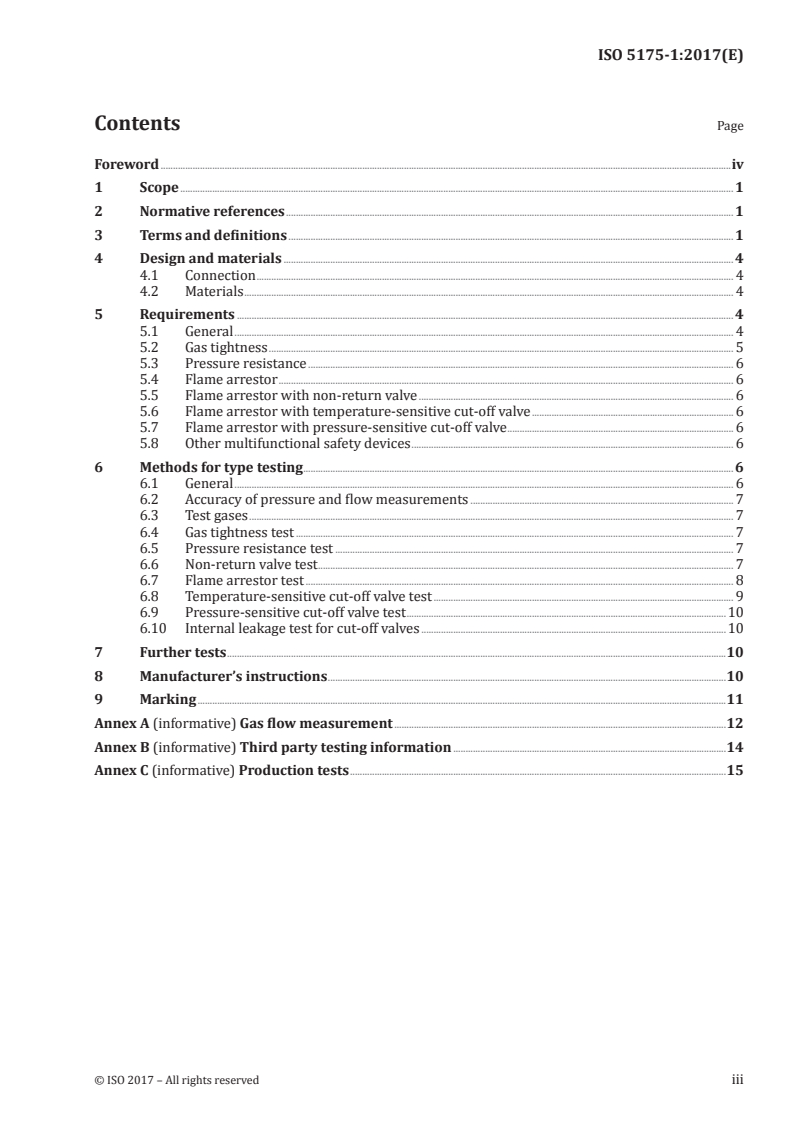

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design and materials . 4
4.1 Connection . 4
4.2 Materials . 4
5 Requirements . 4
5.1 General . 4
5.2 Gas tightness . 5
5.3 Pressure resistance . 6
5.4 Flame arrestor . 6
5.5 Flame arrestor with non-return valve . 6
5.6 Flame arrestor with temperature-sensitive cut-off valve . 6
5.7 Flame arrestor with pressure-sensitive cut-off valve . 6
5.8 Other multifunctional safety devices . 6
6 Methods for type testing . 6
6.1 General . 6
6.2 Accuracy of pressure and flow measurements . 7
6.3 Test gases . 7
6.4 Gas tightness test . 7
6.5 Pressure resistance test . 7
6.6 Non-return valve test . 7
6.7 Flame arrestor test . 8
6.8 Temperature-sensitive cut-off valve test . 9
6.9 Pressure-sensitive cut-off valve test .10
6.10 Internal leakage test for cut-off valves .10
7 Further tests .10
8 Manufacturer’s instructions .10
9 Marking .11
Annex A (informative) Gas flow measurement .12
Annex B (informative) Third party testing information .14
Annex C (informative) Production tests .15
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5175-1:2017(E)

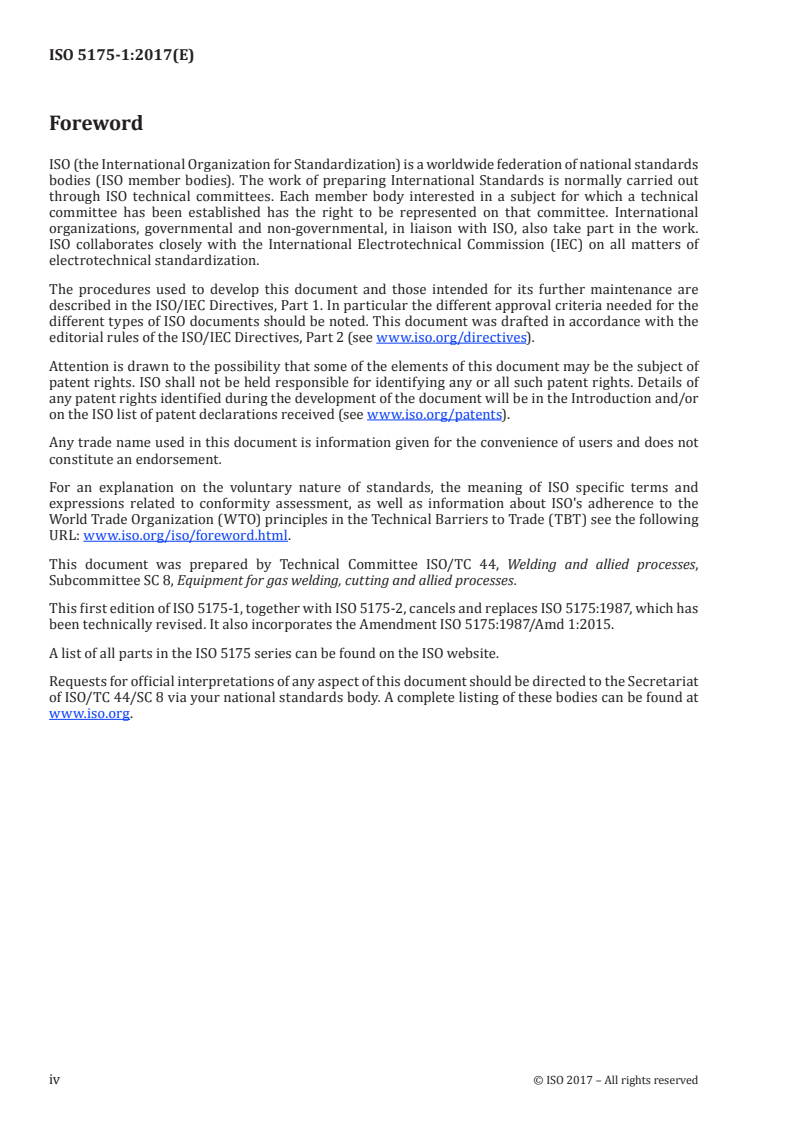

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 8, Equipment for gas welding, cutting and allied processes.
This first edition of ISO 5175-1, together with ISO 5175-2, cancels and replaces ISO 5175:1987, which has
been technically revised. It also incorporates the Amendment ISO 5175:1987/Amd 1:2015.
A list of all parts in the ISO 5175 series can be found on the ISO website.
Requests for official interpretations of any aspect of this document should be directed to the Secretariat
of ISO/TC 44/SC 8 via your national standards body. A complete listing of these bodies can be found at
www.iso.org.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 5175-1:2017(E)
Gas welding equipment — Safety devices —
Part 1:
Devices incorporating a flame (flashback) arrestor
1 Scope
This document specifies the general requirements and tests for safety devices for fuel gases and oxygen
or compressed air incorporating a flame (flashback) arrestor used downstream of manifold, cylinder
and/or pipeline outlet regulators, and upstream of blowpipes for welding, cutting and allied processes.
This document does not specify the location of these devices in the gas system.
This document is not applicable to safety devices not incorporating a flame arrestor, covered by
ISO 5175-2.
This document does not apply to the use of safety devices incorporating flame arrestors for applications
with premixed oxy/fuel or air/fuel gas supply systems, e.g. downstream of gas mixers or a generator to
produce hydrogen/oxygen mixture by electrolytic decomposition of water.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 5175-2, Gas welding equipment — Safety devices — Part 2: Not incorporating a flame (flashback)
arrestor
ISO 7289, Gas welding equipment — Quick-action couplings with shut-off valves for welding, cutting and
allied processes
ISO 9090, Gas tightness of equipment for gas welding and allied processes
ISO 9539, Gas welding equipment — Materials for equipment used in gas welding, cutting and allied
processes
ISO 10225, Gas welding equipment — Marking for equipment used for gas welding, cutting and allied
processes
ISO 15296, Gas welding equipment —Vocabulary
EN 560, Gas welding equipment — Hose connections for equipment for welding, cutting and allied processes
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 15296 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 5175-1:2017(E)
3.1
flame arrestor
device which arrests a flame front
EXAMPLE The good thermal conductivity, high porosity and small pore size (larger surface) of sintered
metal elements lead to flame quenching. An example is given in Figure 1.
Key
1 normal direction of gas flow
2 e.g. sintered metal element
3 flame
Figure 1 — Flame arrestor (example)
3.2
maximum operating pressure
maximum pressure to which the equipment may be subjected in service
3.3
multifunctional safety device
device that incorporates two or more of the safety functions
EXAMPLE Flame arrestor (3.1) with non-return valve (3.4) and cut-off valve.
Note 1 to entry: The temperature-sensitive cut-off valve (3.6) is normally used in combination with a flame
arrestor as its purpose is to cut-off the gas flow before the temperature at the flame arrestor reaches a point
where flame transmission across the flame arrestor takes place. It is normal for pressure and or temperature cut-
off valves only to be used in combination with flame arrestors. Due to the burning characteristics of hydrogen, it
is recommended that all flame arrestors for hydrogen incorporate a temperature-sensitive cut-off valve.
3.4
non-return valve
device that prevents passage of gas in the direction opposite to the intended flow
EXAMPLE Valve is held open by energy in gas stream and closes when downstream pressure is approximately
equal to or greater than that in normal direction of flow. An example is given in Figure 2.
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 5175-1:2017(E)
Key
1 normal direction of gas flow
Figure 2 — Non-return valve (example)
3.5
pressure-sensitive cut-off valve
device that stops the gas flow when the downstream pressure is higher than the upstream pressure by
more than a predetermined value
EXAMPLE Valve is held open, e.g. by a spring; it is actuated by a pressure wave from downstream and is then
automatically held closed by a special device. An example is given in Figure 3.
Key
1 normal direction of gas flow
2 back-pressure wave
Figure 3 — Pressure-sensitive cut-off valve (example)
3.6
temperature-sensitive cut-off valve
device which stops the gas flow when a predetermined temperature is exceeded
EXAMPLE Valve is held open, e.g. by a fusible metal, and actuated by sustained temperature rise. An example
is given in Figure 4.
© ISO 2017 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 5175-1:2017(E)
Key
1 normal direction of gas flow
2 e.g. fusible metal
Figure 4 — Temperature-sensitive cut-off valve (example)
3.7
safety device
device which prevents the damage resulting from misuse or malfunction of gas equipment and gas
installations
4 Design and materials
4.1 Connection
Threaded connections up to G1 shall be in accordance with EN 560. Quick release connections shall be
in accordance with ISO 7289.
4.2 Materials
Materials used for safety devices shall conform to the requirements laid down in ISO 9539.
5 Requirements
5.1 General
Requirements for each safety device vary depending upon the device and combination of functions in
the device. A summary of the requirements and test sequence is given in Table 1.
4 © ISO 2017 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 5175-1:2017(E)
Table 1 — Summary of requirements and test sequence for the most commonly available
safety devices
Safety device Requirements Tests (in test order) Number of Total number
function(s) (Subclause no.) (Subclause no.) devices required of devices
for each test required
Flame arrestor 5.2.1 6.4 External gas tightness 5 6
a
5.3 6.5 Pressure resistance 1
5.4 6.7 Flashback resistance 5
Flame arrestor + non- 5.2.1 6.4 External gas tightness 5 6
a
return valve 5.2.2 6.5 Pressure resistance 1
5.3 6.6 Reverse flow 5
5.5 6.7 Flashback resistance 5
6.6 Reverse flow 5
Flame arrestor + 5.2.1 6.4 External gas tightness 5 7
a
temperature-sensitive 5.2.2 6.5 Pressure resistance 1
cut-off valve 5.3 6.7 Flashback resistance 5
a
5.6 6.8 Temperature cut-
...

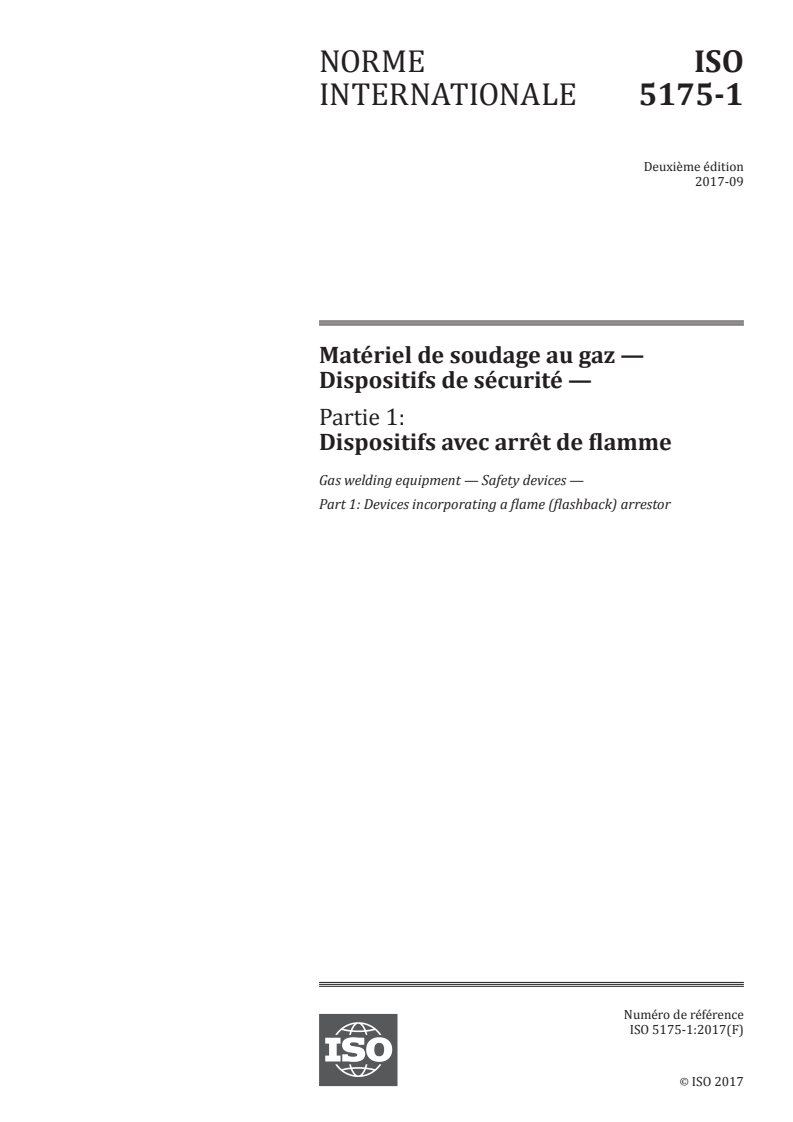

NORME ISO
INTERNATIONALE 5175-1
Deuxième édition
2017-09
Matériel de soudage au gaz —
Dispositifs de sécurité —
Partie 1:
Dispositifs avec arrêt de flamme
Gas welding equipment — Safety devices —
Part 1: Devices incorporating a flame (flashback) arrestor
Numéro de référence
ISO 5175-1:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 5175-1:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5175-1:2017(F)

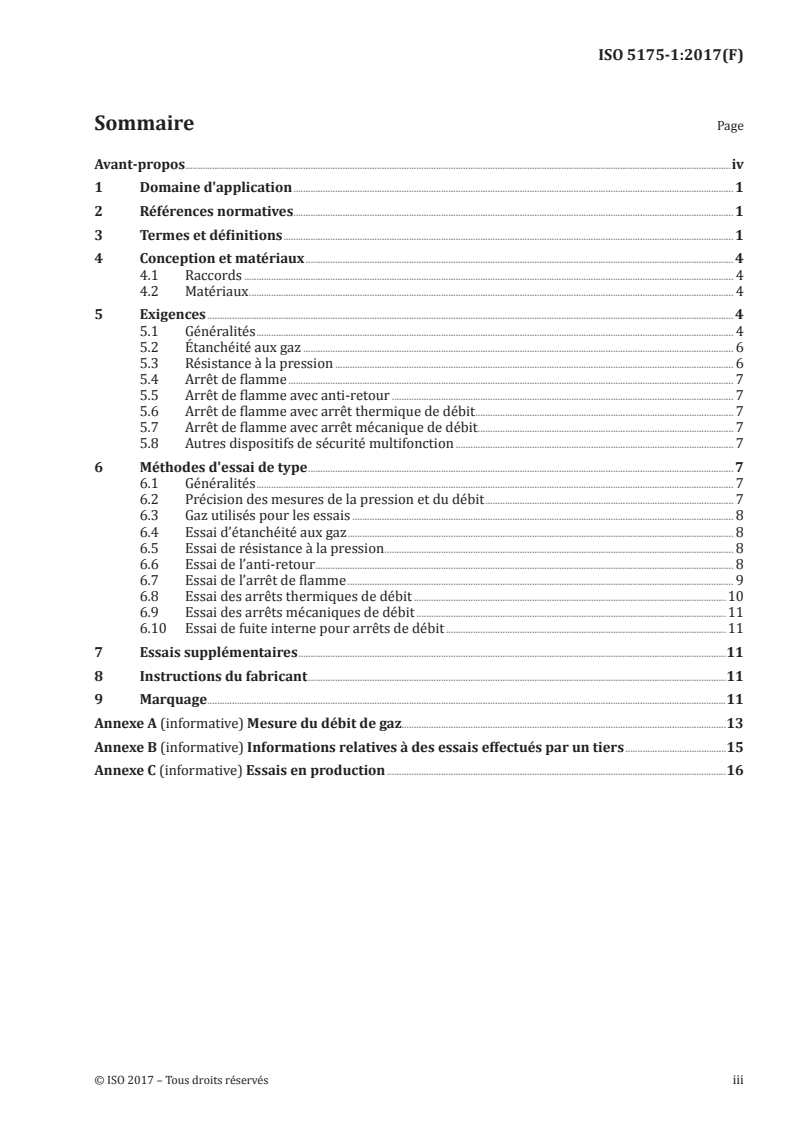

Sommaire Page

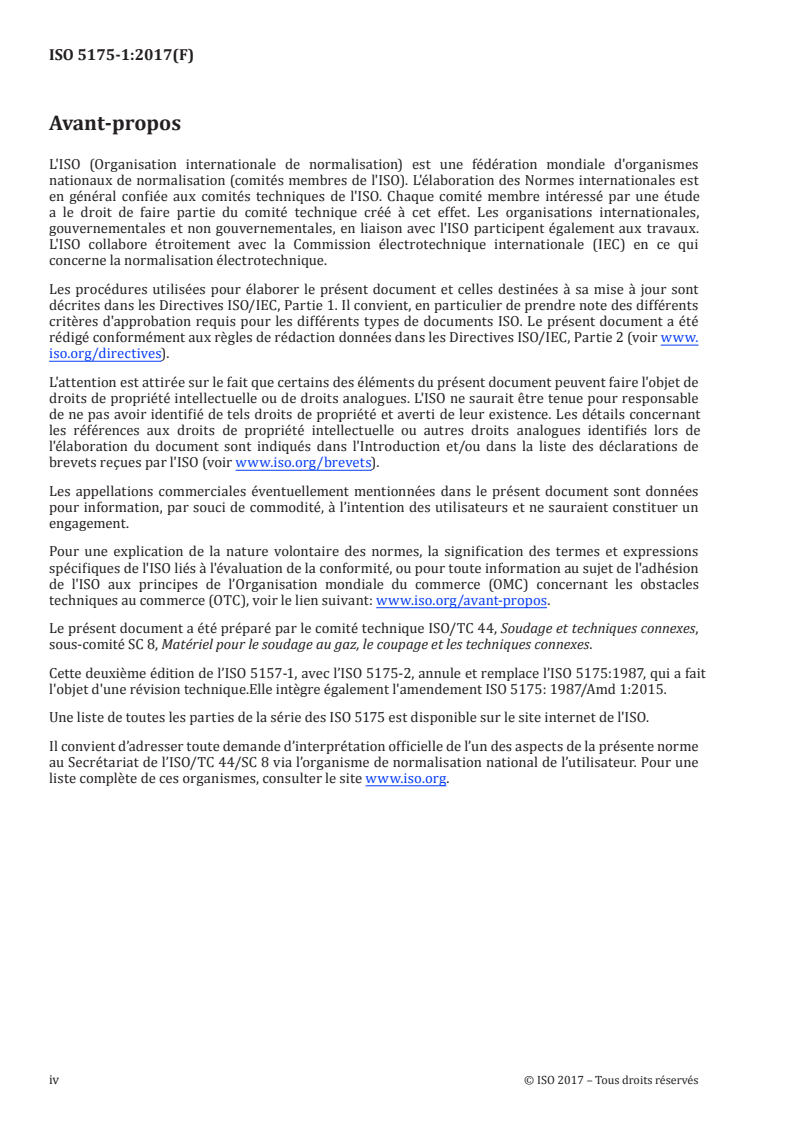

Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conception et matériaux . 4
4.1 Raccords . 4
4.2 Matériaux . 4
5 Exigences . 4
5.1 Généralités . 4
5.2 Étanchéité aux gaz . 6
5.3 Résistance à la pression . 6
5.4 Arrêt de flamme . 7
5.5 Arrêt de flamme avec anti-retour . 7
5.6 Arrêt de flamme avec arrêt thermique de débit . 7
5.7 Arrêt de flamme avec arrêt mécanique de débit . 7
5.8 Autres dispositifs de sécurité multifonction . 7
6 Méthodes d'essai de type . 7
6.1 Généralités . 7
6.2 Précision des mesures de la pression et du débit . 7
6.3 Gaz utilisés pour les essais . 8
6.4 Essai d’étanchéité aux gaz . 8
6.5 Essai de résistance à la pression . 8
6.6 Essai de l’anti-retour . 8
6.7 Essai de l’arrêt de flamme . 9
6.8 Essai des arrêts thermiques de débit .10
6.9 Essai des arrêts mécaniques de débit .11
6.10 Essai de fuite interne pour arrêts de débit .11
7 Essais supplémentaires .11
8 Instructions du fabricant .11
9 Marquage .11
Annexe A (informative) Mesure du débit de gaz.13
Annexe B (informative) Informations relatives à des essais effectués par un tiers .15
Annexe C (informative) Essais en production .16
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5175-1:2017(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été préparé par le comité technique ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 8, Matériel pour le soudage au gaz, le coupage et les techniques connexes.
Cette deuxième édition de l’ISO 5157-1, avec l’ISO 5175-2, annule et remplace l’ISO 5175:1987, qui a fait
l'objet d'une révision technique.Elle intègre également l'amendement ISO 5175: 1987/Amd 1:2015.
Une liste de toutes les parties de la série des ISO 5175 est disponible sur le site internet de l'ISO.
Il convient d’adresser toute demande d’interprétation officielle de l’un des aspects de la présente norme
au Secrétariat de l’ISO/TC 44/SC 8 via l’organisme de normalisation national de l’utilisateur. Pour une
liste complète de ces organismes, consulter le site www.iso.org.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 5175-1:2017(F)
Matériel de soudage au gaz — Dispositifs de sécurité —
Partie 1:
Dispositifs avec arrêt de flamme
1 Domaine d'application
Le présent document spécifie les exigences générales et les essais des dispositifs de sécurité pour les
gaz combustibles et l’oxygène ou l’air comprimé, avec arrêt de flamme (retour de flamme), utilisés en
aval des centrales de détente, des détendeurs pour bouteilles et (ou) canalisations, et en amont des
chalumeaux pour le soudage, le coupage et les techniques connexes.
Le présent document ne spécifie pas la position de ces dispositifs dans la distribution du gaz.
Le présent document ne s’applique pas aux dispositifs de sécurité sans arrêt de flamme couverts par
l'ISO 5175-2.
Le présent document ne s’applique pas à l’utilisation de dispositifs de sécurité avec arrêt de flamme
destinés à des applications comportant une alimentation de pré-mélange d’oxygène/gaz combustible
ou d’air/gaz combustible, par exemple en aval de mélangeurs de gaz, ou d’un générateur prévu pour
produire un mélange hydrogène/oxygène par décomposition électrolytique de l’eau.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 554, Atmosphères normales de conditionnement et/ou d’essai — Spécifications
ISO 5175-2, Matériel de soudage au gaz — Dispositifs de sécurité — Partie 2: Dispositifs sans arrêt de flamme
ISO 7289, Matériel de soudage aux gaz — Raccords rapides à obturation pour soudage, coupage et
techniques connexes
ISO 9090, Étanchéité aux gaz des appareils pour soudage aux gaz et techniques connexes
ISO 9539, Matériel de soudage aux gaz — Matériaux utilisés pour le matériel de soudage aux gaz, coupage
et techniques connexes
ISO 10225, Matériel de soudage aux gaz — Marquage des matériels de soudage aux gaz, de coupage et pour
techniques connexes
ISO 15296, Matériel de soudage aux gaz — Vocabulaire
EN 560, Matériel de soudage aux gaz — Raccords pour tuyaux souples pour appareils de soudage, coupage
et techniques connexes
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 15296 et les suivants
s'appliquent.
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 5175-1:2017(F)
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
— IEC Electropedia: disponible à l'adresse http://www.electropedia.org/
3.1
arrêt de flamme
dispositif qui arrête un front de flamme
EXEMPLE La bonne conductivité thermique, la densité et la finesse des porosités (surface plus grande) des
éléments en métal fritté étouffent la flamme. Un exemple est donné à la Figure 1.
Légende
1 sens normal d’écoulement du gaz
2 par exemple, élément en métal fritté
3 flamme
Figure 1 — Arrêt de flamme (exemple)
3.2
pression de service maximale
pression maximale à laquelle le matériel peut être soumis en service
3.3
dispositif de sécurité multifonction
dispositif comprenant au moins deux fonctions de sécurité
EXEMPLE Arrêt de flamme (3.1) avec anti-retour (3.4) et arrêt de débit.
Note 1 à l'article: L’arrêt thermique de débit (3.6) est normalement utilisé en combinaison avec un arrêt de
flamme car sa fonction est d’arrêter le débit de gaz avant que la température de l’arrêt de flamme soit telle
que la flamme puisse se propager à travers l’arrêt de flamme. Il est normal que les arrêts mécaniques de débit
et/ou les arrêts thermiques de débit ne soient utilisés qu’en combinaison avec des arrêts de flamme. Compte
tenu des caractéristiques de combustion de l’hydrogène, il est recommandé que tous les arrêts de flamme pour
l’hydrogène comportent un arrêt thermique de débit.
3.4
anti-retour
dispositif qui empêche le passage du gaz dans le sens opposé au débit
EXEMPLE Le clapet est maintenu ouvert par l’énergie du courant de gaz et se ferme quand la pression aval
est approximativement égale ou supérieure à celle du sens normal du débit. Un exemple est donné à la Figure 2.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 5175-1:2017(F)
Légende
1 sens normal d’écoulement du gaz
Figure 2 — Anti-retour (exemple)
3.5
arrêt mécanique de débit
dispositif qui arrête le débit de gaz dans le cas d’une onde de retour de pression en aval
EXEMPLE Le clapet est maintenu ouvert, par exemple par un ressort; il est libéré sous l’effet d’une onde de
pression aval et est fermé automatiquement par un dispositif spécial. Un exemple est donné à la Figure 3.
Légende
1 sens normal d’écoulement du gaz
2 onde de retour de pression
Figure 3 — Arrêt mécanique de débit (exemple)
3.6
arrêt thermique de débit
dispositif qui arrête le débit de gaz lorsqu’une température prédéterminée est dépassée
EXEMPLE Le clapet est maintenu ouvert, par exemple par un métal fusible, et est libéré par une augmentation
prolongée de la température. Un exemple est donné à la Figure 4.
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 5175-1:2017(F)
Légende
1 sens normal d’écoulement du gaz
2 par exemple, métal fusible
Figure 4 — Arrêt thermique de débit (exemple)
3.7
dispositif de sécurité
dispositif qui empêche les dommages résultant d'une mauvaise utilisation ou d'un mauvais
fonctionnement des équipements de gaz et des installations de gaz
4 Conception et matériaux
4.1 Raccords
Les raccords filetés jusqu’à G1 doivent être conformes à l’EN 560. Les raccords rapides doivent être
conformes à l'ISO 7289.
4.2 Matériaux
Les matériaux utilisés pour les dispositifs de sécurité doivent être conformes aux exigences fixées dans
l’ISO 9539.
5 Exigences
5.1 Généralités
Les exigences relatives à chaque dispositif de sécurité varient selon le type de dispositif et la
combinaison de fonctions assurées par le dispositif. Un résumé des exigences et de la séquence d’essai
est donné dans le Tableau 1.
4 © ISO 2017 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 5175-1:2017(F)
Tableau 1 — Résumé des exigences et de la séquence d’essai pour les dispositifs de sécurité les
plus courants
Fonction(s) du dis- Exigences Essais (dans l’ordre d’exécu- Nombre de dispo- Nombre total de
positif de sécurité tion) sitifs exigés pour dispositifs exigés
(Paragraphe
chaque essai
N°) (Paragraphe N°)
Arrêt de flamme 5.2.1 6.4 Étanchéité externe aux gaz 5 6
5.3
a
6.5 Résistance à la pression 1
5.4
6.7 Résistance au retour de 5
flamme
Arrêt de flamme + anti- 5.2.1 6.4 Étanchéité externe aux gaz 5 6
retour 5.2.2
a
6.5 Résistance à la pression 1
5.3
5.5 6.6 Retour de gaz 5
6.7 Résistance au retour de 5
flamme
6.6 Retour de gaz 5
Arrêt de flamme + arrêt 5.2.1 6.4 Étanchéité externe aux gaz 5 7
thermique de débit 5.2.2
a
6.5 Résistance à la pression 1
5.3
5.6 6.7 Résistance au retour de 5
flamme
a
6.8 Arrêt thermique 1
6.10 Fuite interne 5
Arrêt de flamme + an- 5.2.1 6.4 Étanchéité externe aux gaz 5 7
ti-retour + arrêt ther- 5.2.2
a
6.5 Résistance à la pression 1
mique de débit 5.3
5.5
6.6 Retour de gaz 5
5.6
6.7 Résistance au retour de 5
flamme
6.6 Retour de gaz 5
a
6.8 Arrêt thermique 1
6.10 Fuite interne 5
© ISO 2017 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 5175-1:2017(F)
Tableau 1 (suite)
Fonction(s) du dis- Exigences Essais (dans l’ordre d’exécu- Nombre de dispo- Nombre total de
positif de sécurité tion) sitifs exigés pour dispositifs exigés
(Paragraphe
chaque essai
N°) (Par
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
