ISO 23223:2025

Alpine ski boots with improved walking soles - Interface with alpine ski-bindings - Requirements, test methods and marking

This document specifies requirements, test methods and marking for alpine ski-boots with improved walking soles that are used with systems of alpine ski-bindings for improved walking soles with attachment at the boot front and boot rear, the proper release function of which depends on the dimensions and design of the interfaces. Alpine ski boots with improved walking soles are intended to a better walkability without affecting the function of the alpine ski binding designed for improved walking soles. This document is applicable to ski-boots of sizes 15,0 and larger [Types A (Adults) and C (Children)] in the Mondopoint system (see Annex A).

Chaussures de ski pour skis alpins dotées de semelles de marche améliorées — Zone de contact avec les fixations de ski alpin — Exigences, méthodes d’essai et marquage

Le présent document spécifie les exigences, les méthodes d’essai et le marquage des chaussures de ski pour skis alpins dotées de semelles de marche améliorées qui sont utilisées avec les systèmes de fixation de ski alpin pour semelles de marche améliorées où le maintien s’effectue à l’avant et au talon de la chaussure et dont le fonctionnement convenable du déclenchement dépend des dimensions et de la conception des zones de contact. Les chaussures de ski pour skis alpins dotées de semelles de marche améliorées sont destinées à fournir un meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin conçues pour les semelles de marche améliorées. Le présent document est applicable aux chaussures de ski de pointure 15,0 et plus [Types A (adultes) et C (enfants)] dans le système Mondopoint (voir Annexe A).

General Information

• Status: Published
• Publication Date: 18-Feb-2025
• ICS: 97.220.20 - Winter sports equipment
• Technical Committee: ISO/TC 83/SC 4 - Snowsports equipment
• Drafting Committee: ISO/TC 83/SC 4/WG 1 - Boots for ski and snowboard
• Current Stage: 6060 - International Standard published
• Start Date: 19-Feb-2025
• Due Date: 16-Oct-2026
• Completion Date: 19-Feb-2025

Relations

• Revises: ISO 23223:2021 - Alpine ski boots with improved walking soles - Interface with alpine ski-bindings – Requirements and test methods
• Effective Date: 28-Oct-2023

Overview - ISO 23223:2025 (Alpine ski boots with improved walking soles)

ISO 23223:2025 defines the interface requirements, test methods and marking for alpine ski boots fitted with improved walking soles that are intended to work with alpine ski‑binding systems having attachments at the boot front and rear. The standard ensures that enhanced walkability (walking soles) does not compromise the proper release function of compatible alpine ski bindings. It applies to Mondopoint sizes 15.0 and larger for Type A (Adults) and Type C (Children) boots.

Key technical topics and requirements

• Scope and applicability
  • Interfaces between boot sole and alpine ski‑binding (front and rear).
  • Boots with improved walking soles designed not to affect binding release behavior.
• Dimensions and tolerances
  • Detailed toe and heel dimensional drawings and nominal dimensions (Figures 1–5, 11, 19, 22–23 referenced).
  • Gauge checks (Annex C) and measurement positions (in‑gauge and flat).
  • Sole length pair difference: ≤ 2 mm.
• Evenness and symmetry
  • Evenness preload and measurement procedure (standard atmosphere 23/50 per ISO 554).
  • Preloads: 100 N for Type A, 50 N for Type C.
  • Evenness tolerances: toe area difference ≤ 0.7 mm (Type A) / 0.6 mm (Type C); heel area ≤ 1.2 mm.
  • Symmetry about median plane: admissible deviation 1 mm.
• Design elements
  • Side walls, free spaces, bearing surfaces and low‑friction zone requirements.
  • Bearing surface geometry and recessed soft components for walking soles.
  • Interface features affecting mounting point, shell style and compatibility with pin/insert bindings.
• Marking and manufacturer information
  • Mandatory marking and user manual information (including allowance for digital information).
• Annexes
  • Annex A: Mondopoint sizing and marking.
  • Annex B: “2 degree” dimensional details.
  • Annex C: Normative test gauge for dimensional checks.

Practical applications and users

Who uses ISO 23223:2025:

• Ski‑boot designers and product engineers ensuring binding compatibility and safety.
• Binding manufacturers validating interface dimensions and release function with walking‑sole boots.
• Test laboratories performing conformity checks and dimensional verification.
• Certification bodies and quality managers for product marking and technical documentation.
• Retailers and service technicians assessing replacement or retrofit compatibility.

Practical benefits:

• Ensures consistent safety and predictable release behavior across walking‑sole boot models.
• Provides standardized test methods and gauges for reproducible conformity testing.
• Facilitates interoperability between boot and binding systems, reducing field failures.

Related standards

Normative references include standards used for material and test conditions, for example:

• ISO 554 (standard atmospheres for testing)
• ISO 527 series (tensile properties of plastics)
• ISO 868 / ISO 2039 (hardness and indentation tests)
• Annex C of ISO 23223 provides the test gauge for dimensional checks.

Keywords: ISO 23223:2025, alpine ski boots, improved walking soles, ski‑binding interface, test methods, marking, Mondopoint, Type A, Type C, bearing surfaces, low‑friction zone.

Standards Content (Sample)

International
Standard
ISO 23223
Second edition
Alpine ski boots with improved
2025-02
walking soles — Interface with
alpine ski-bindings — Requirements,
test methods and marking
Chaussures de ski pour skis alpins dotées de semelles de marche
améliorées — Zone de contact avec les fixations de ski alpin —
Exigences, méthodes d’essai et marquage
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Requirements and test methods . 2
4.1 General .2
4.2 Dimensions and evenness .2
4.2.1 Dimensions .2
4.2.2 Evenness .8
4.3 Design .10
4.3.1 Sole length .10
4.3.2 Symmetry .10
4.3.3 Side walls . . .10
4.3.4 Free spaces .14
4.3.5 Bearing surfaces .21
4.3.6 Interfaces . 29
4.3.7 Style of boot shell . 33
4.3.8 Mounting point . . 33
4.3.9 Sole length . 34
5 Marking . .34
6 Information supplied by the manufacturer .34
6.1 General . 34
6.2 User manual . 34
Annex A (informative) Mondopoint system ski-boot sizing and marking .36
nd
Annex B (informative) Dimensions and requirements of “2 degree” .37
Annex C (normative) Test gauge for dimensional check .39
Bibliography . 41

iii

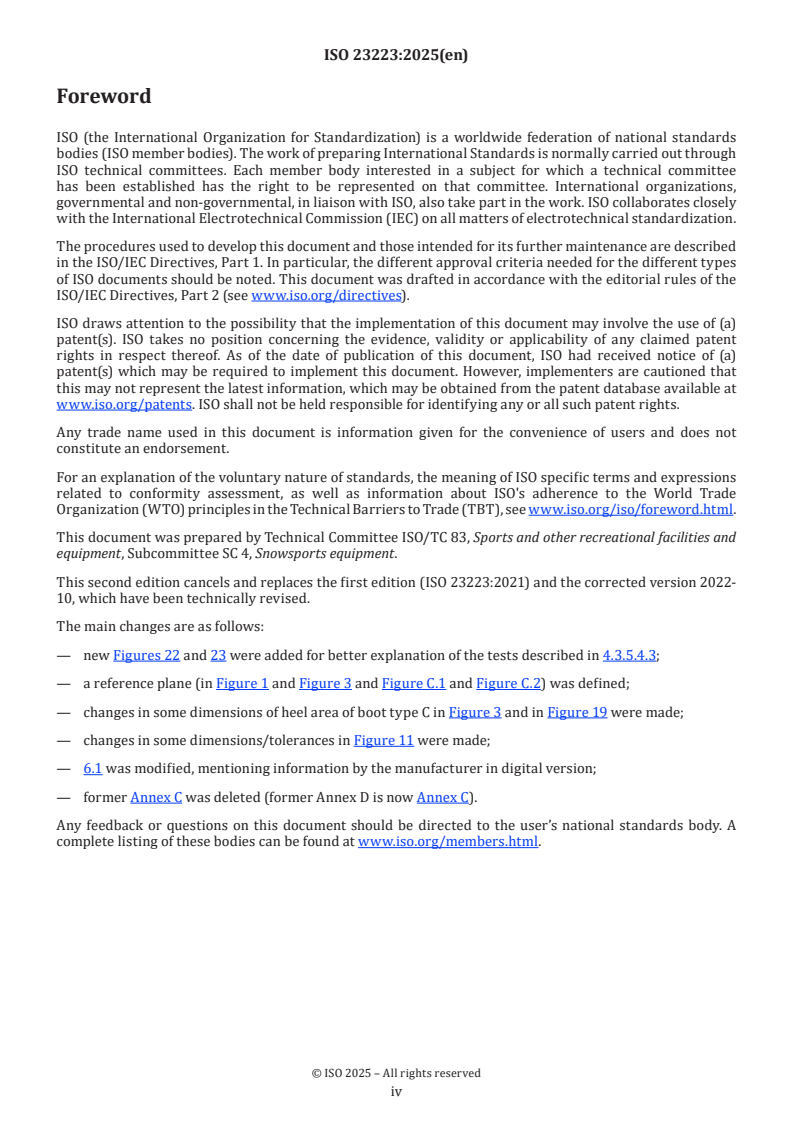

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO documents should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 83, Sports and other recreational facilities and
equipment, Subcommittee SC 4, Snowsports equipment.
This second edition cancels and replaces the first edition (ISO 23223:2021) and the corrected version 2022-
10, which have been technically revised.
The main changes are as follows:
— new Figures 22 and 23 were added for better explanation of the tests described in 4.3.5.4.3;
— a reference plane (in Figure 1 and Figure 3 and Figure C.1 and Figure C.2) was defined;
— changes in some dimensions of heel area of boot type C in Figure 3 and in Figure 19 were made;
— changes in some dimensions/tolerances in Figure 11 were made;
— 6.1 was modified, mentioning information by the manufacturer in digital version;
— former Annex C was deleted (former Annex D is now Annex C).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 23223:2025(en)
Alpine ski boots with improved walking soles — Interface with
alpine ski-bindings — Requirements, test methods and marking
1 Scope
This document specifies requirements, test methods and marking for alpine ski-boots with improved
walking soles that are used with systems of alpine ski-bindings for improved walking soles with attachment
at the boot front and boot rear, the proper release function of which depends on the dimensions and design
of the interfaces.
Alpine ski boots with improved walking soles are intended to a better walkability without affecting the
function of the alpine ski binding designed for improved walking soles.
This document is applicable to ski-boots of sizes 15,0 and larger [Types A (Adults) and C (Children)] in the
Mondopoint system (see Annex A).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 527-1, Plastics — Determination of tensile properties — Part 1: General principles
ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion
plastics
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 868, Plastics and ebonite — Determination of indentation hardness by means of a durometer (Shore
hardness)
ISO 1183-1, Plastics — Methods for determining the density of non-cellular plastics — Part 1: Immersion method,
liquid pycnometer method and titration method
ISO 1183-2, Plastics — Methods for determining the density of non-cellular plastics — Part 2: Density-gradient
column method
ISO 1183-3, Plastics — Methods for determining the density of non-cellular plastics — Part 3: Gas pycnometer method
ISO 2039-1, Plastics — Determination of hardness — Part 1: Ball indentation method
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/

3.1
interface
part of the ski-boot intended to be in contact with the ski-binding
3.2
front interface
part of the ski-boot intended to be in contact with the front binding
3.3
rear interface
part of the ski-boot intended to be in contact with the rear binding
3.4
free space
space intended to avoid contact between ski-boot and binding, especially during step in/step out or release
3.5
bearing surfaces
front and rear surfaces of the boot sole that are in contact with the ski binding
3.6
median plane
middle plane of the sole, longitudinal and perpendicular to the bearing surface
3.7
ski-brake
device to stop the ski after release of the binding
3.8
walking sole
sole with hard and soft materials and an optimized profile, intended to a better walkability without affecting
the function of the alpine ski binding
3.9
low-friction zone
area of the bearing surfaces that has a low-friction coefficient
4 Requirements and test methods
4.1 General
If no specific test method is indicated, check the characteristics as appropriate, e.g. by measurement.
If not otherwise indicated, execute the testing under standard atmosphere 23/50 in accordance with ISO 554
with ordinary tolerances.
4.2 Dimensions and evenness
4.2.1 Dimensions
The boot toe and heel shall conform with Figure 1, Figure 2, Figure 3, Figure 4 and Figure 5.
All dimensions shall be within the indicated tolerances. However, relevance to safety varies in importance
depending on the indicated dimensions.
Measurements in gauge shall be done with a preload of 100 N for Type A and 50 N for Type C, by inserting a
steel cylinder into the ski-boot itself.

nd
Looking at several dimensions (for dimensions of the 2 degree, see Annex B) a deviation from the tolerances
may be accepted, provided that the following requirements are respected:
a) No limitations of function shall arise with all marketable and critical bindings.
b) The tolerances shall be respected at the next possible chance (e.g. reconstruction of a tool).
Dimensions for boots with inserts working with pin bindings are given in this document.

Dimensions in millimetres
Key
1 position: in gauge
2 position: flat on table
G reference plane (see Figure C.1)
L sole length
L heel length
a
Low-friction zone in accordance with 4.3.5.1.

b
Bearing surface.
c
Area in which the tolerance of perpendicularity is valid (see 4.3.3.1).
d
Section of recessed soft component not in contact with the binding.
NOTE 1  Shaded areas, including areas with index c, are those in which the tolerances of evenness and the dimensions
+2
19 ± 0,75 and 30,5 are valid.
−1
NOTE 2  (11) is the vertical distance between shaded areas for construction purposes according to ISO 5355.

L < 300 ≥ 300
L ≥ 100 ≥ 110
Figure 1 — Dimensions of boot toe and heel, Type A
Figure 2 provides all the key dimensions (nominal) to build new boots. The gauge (see Annex C) can be used
to check whether a boot is in conformity with this document.
Dimensions in millimetres
Key
1 position: in gauge
nd
NOTE Some of these measurements are of 2 degree, see Annex B.
Figure 2 — Detailed dimensions of boot, Type A

Dimensions in millimetres
Key
1 position: in gauge
2 position: flat on table
G reference plane (see Figure C.2)
L sole length
L heel length
a
Low-friction zone in accordance with 4.3.5.1.
b
Bearing surface.
c
Area in which the tolerance of perpendicularity is valid (see 4.3.3.1).
d
Section of recessed soft component not in contact to binding.
NOTE Shaded areas, including areas designated by footnote c, are those in which the tolerances of evenness and the
+1
dimensions 16,5 and 28 ± 1 are valid.
−05,
L < 240 ≥ 240
L ≥ 80 ≥ 90
Figure 3 — Dimensions of boot toe and heel, Type C
Figure 4 provides all the key dimensions (nominal) to build new boots. The gauge (see Annex C) can be used
to check whether a boot is in conformity with this document.
Dimensions in millimetres
Key
1 position: in gauge
nd
NOTE Some of these measurements are of 2 degree, see Annex B.
Figure 4 — Detailed dimensions of boot, Type C

Dimensions in millimetres
a
Low-friction zone with requirement for bearing surfaces in accordance with 4.3.5.
b
Soft component.
c
The soft component in the low-friction zone shall be at least 0,3 mm deeper than the low-friction zone.
Figure 5 — Toe interface and ski–walk area Type A and Type C
4.2.2 Evenness
4.2.2.1 Requirement
Measurements on each side of median plane shall not differ by more than 0,7 mm for Type A and 0,6 mm
for Type C for the toe area and 1,2 mm for the heel area (Type A and Type C). The preload (F) shall be of
100 N for Type A and 50 N for Type C, at a distance (L) of 75 mm for Type A and 64 mm for Type C. Apply the
preload for minimum 1 minute before the measurement is started.
4.2.2.2 Test method
The sample boot shall be placed as described in Figure 6. The X direction is along the boot length and is
measured from boot tip or rear, for toe or heel area respectively. Y direction is measured from median plane
along boot width. Height shall be measured with an indicator on each side of the median plane (positive and
negative Y direction).
In the toe area the four measurements points are located at
— Type A: x = 32 mm and x = 42 mm with y = ±25 mm, see Figure 7, and
— Type C: x = 27 mm and x = 37 mm with y = ±22 mm.
In the heel area four measurement points shall be selected within 25 mm and 60 mm from the heel, and within
— Type A: 20 mm to 30 mm from the median plane, and

— Type C: 18 mm to 28 mm from the median plane,
as shown in the hatched area in Figure 7 (for Type A). The points shall be symmetrical 2 by 2 with respect to
the median plane. The points shall be in a zone which is at the interface of the sole (i.e. not in a notch).
Dimensions in millimetres
Key
1 indicator – evenness measurement apparatus
2 sample boot
3 toe area
4 heel area
F preload
L distance of preload point
Figure 6 — Evenness test set up

Dimensions in millimetres
Figure 7 — Evenness test detailed zones for Type A
4.3 Design
4.3.1 Sole length
The sole lengths of the two ski-boots in a pair shall not differ by more than 2 mm.
4.3.2 Symmetry
The sole dimensions in the toe and heel interface areas shall be symmetrical about the median plane with an
admissible deviation of 1 mm.
4.3.3 Side walls
4.3.3.1 Boot front interface
The side walls of the sole at the boot front interface, up to a distance of at least 25 mm from the front end,
shall be perpendicular to the bearing surface with an admissible inward - outward deviation of 1 mm.
If the side walls of the sole are built in two parts, it shall be ensured that no part of the lower area of the sole
protrudes beyond the upper profile.
Cut-outs in accordance with Figure 8 may be used.
Around the hole, material different from the shell material may be used if it does not protrude outside the
shell surface.
Dimensions in millimetres
Figure 8 — Boot Type A with the position and dimensions of an example for cut outs allowed in the
front interface
4.3.3.2 Boot rear interface
The lateral side walls of the sole at the boot rear interface, up to a distance of at least
— Type A: 70 mm, and
— Type C: 50 mm
from the rear end, shall be perpendicular to the bearing surface, or tapered inwards - outwards between 0°
and 10° up to a height of 14 mm.
No part of the sole shall project beyond the 10° side wall limitation up to a height of 14 mm, between
— Type A: 70 mm and 85 mm, and
— Type C: 50 mm and 65 mm.
If the side walls of the sole are built in two parts, it shall be ensured that, from the heel end to a distance of
25 mm, no part of the lower area of the sole protrudes more than 0,5 mm beyond the upper profile.
If lateral grooves of more than 2 mm depth are present at the heel (see Figure 9) supports that at least
comply with Figure 10 shall remain.
Other configurations of grooves are allowed if they are within dimensions given in Figure 9, Figure 10 and
Figure 11. The test shall be done with the boot flat on table.

Dimensions in millimetres
Dimension Type A Type C
h ≥ 9 ≥ 7
Figure 9 — Lateral grooves at rear

Dimensions in millimetres
Dimension Type A Type C
b 45 ± 1 40 ± 1
Figure 10 — Lateral supports at rear

Key
(A)
12,8 mm
−3
+2
(B)
13 mm
(X) ≥ 6,5 mm (reinforced by metal)
(Y) (7,0 ± 1) mm
+6
(Z)
25,5 mm
Figure 11 — Boot Type A with the position and dimensions of an example for cut outs allowed in the
rear interface
4.3.4 Free spaces
4.3.4.1 Boot toe
4.3.4.1.1 General
The boot shell in the front of the boot along the arcs with a radius of
— Type A: (41,5 ± 3,5) mm, and
— Type C: (35 ± 3) mm
shall lie outside free space 1 (see Figure 12). The boot shall be positioned in the gauge.

Dimensions in millimetres
Type
Dimension
A C
min. min.
h 33 29
h 100 80
l 50 44
Key
1 sample boot
2 cone
a
Free space 1.
b
Free space 2.
Figure 12 — Free spaces at boot toe
Within the free space 2 (see Figure 12), the arcs with radius of
— Type A: 41,5 mm ± 3,5 mm, and
— Type C: 35 mm ± 3 mm
(see Figure 1 and Figure 3, section A-A) shall be continued as an arc without discontinuity, providing a
smooth transition to the sides of the shaft, between
— Type A: 25 mm and 50 mm, and
— Type C: 25 mm and 44 mm.
This condition is fulfilled when the curvature of the shell within free space 2 remains convex (in accordance
with Figure 13) in both horizontal and vertical planes. However, discontinuities are permitted, provided
that they do not hinder the releasing movement of the binding.
Symmetry between both sides of the same boot is not required.
Dimensions in millimetres
a)  Acceptable b)  Acceptable
c)  Not acceptable d)  Not acceptable
Figure 13 — Curvature of the shaft in free space 2 (examples)
4.3.4.1.2 Test method
Place the boot in the test gauge in accordance with Annex C. Slide the test body (see Figure 14 and Figure 15)
on the plane from the front over the front interface. Check whether the sole height exceeds the maximum
value of
— Type A: 19,75 mm, and
— Type C: 17,5 mm
and whether the requirement for free space for the binding is met.

Place the boot sole into the test gauge, bring the upper edge of the boot sole Type A to a height of 19,75 mm
by placing distance plates under the low-friction zone of the boot, then test if the free space requirements
are met by applying the test body in accordance with Fi
...

Norme
internationale
ISO 23223
Deuxième édition
Chaussures de ski pour skis alpins
2025-02
dotées de semelles de marche
améliorées — Zone de contact
avec les fixations de ski alpin —
Exigences, méthodes d’essai et
marquage
Alpine ski boots with improved walking soles — Interface with
alpine ski-bindings — Requirements, test methods and marking
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences et méthodes d’essai . 2
4.1 Généralités .2
4.2 Dimensions et régularité .3
4.2.1 Dimensions .3
4.2.2 Planéité .8
4.3 Conception .10
4.3.1 Longueur de la semelle .10
4.3.2 Symétrie .10
4.3.3 Chants du ski .10
4.3.4 Espaces libres .14
4.3.5 Surfaces d’appui .21
4.3.6 Zones de contact . 29
4.3.7 Forme de coque . . 33
4.3.8 Point de montage . 33
4.3.9 Longueur de la semelle . 34
5 Marquage .34
6 Informations fournies par le fabricant .34
6.1 Généralités . 34
6.2 Manuel utilisateur . 34
Annexe A (informative) Système Mondopoint pour les tailles et le marquage des chaussures de
ski .36
Annexe B (informative) Dimensions et exigences de «deuxième ordre» .37
Annexe C (normative) Gabarit d’essai pour la vérification dimensionnelle .39
Bibliographie .42

iii

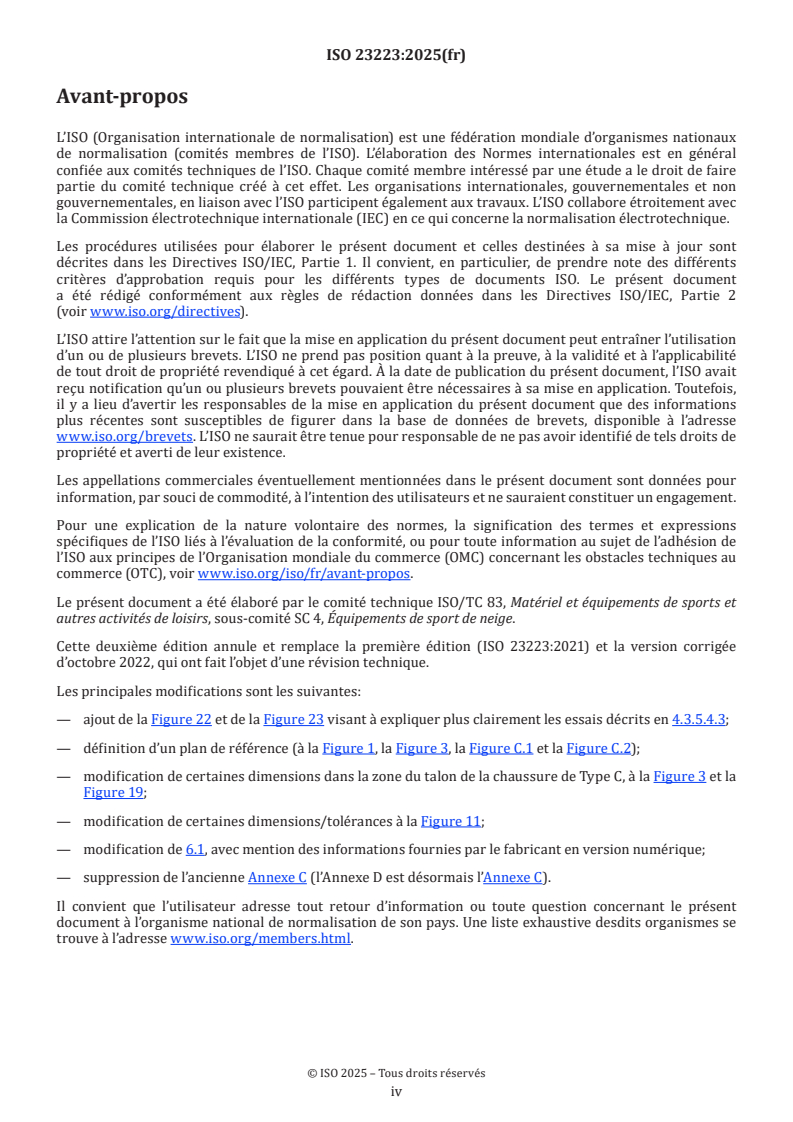

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO avait
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de
propriété et averti de leur existence.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 83, Matériel et équipements de sports et
autres activités de loisirs, sous-comité SC 4, Équipements de sport de neige.
Cette deuxième édition annule et remplace la première édition (ISO 23223:2021) et la version corrigée
d’octobre 2022, qui ont fait l’objet d’une révision technique.
Les principales modifications sont les suivantes:
— ajout de la Figure 22 et de la Figure 23 visant à expliquer plus clairement les essais décrits en 4.3.5.4.3;
— définition d’un plan de référence (à la Figure 1, la Figure 3, la Figure C.1 et la Figure C.2);
— modification de certaines dimensions dans la zone du talon de la chaussure de Type C, à la Figure 3 et la
Figure 19;
— modification de certaines dimensions/tolérances à la Figure 11;
— modification de 6.1, avec mention des informations fournies par le fabricant en version numérique;
— suppression de l’ancienne Annexe C (l’Annexe D est désormais l’Annexe C).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/members.html.

iv
Norme internationale ISO 23223:2025(fr)
Chaussures de ski pour skis alpins dotées de semelles de
marche améliorées — Zone de contact avec les fixations de ski
alpin — Exigences, méthodes d’essai et marquage
1 Domaine d’application
Le présent document spécifie les exigences, les méthodes d’essai et le marquage des chaussures de ski pour
skis alpins dotées de semelles de marche améliorées qui sont utilisées avec les systèmes de fixation de ski
alpin pour semelles de marche améliorées où le maintien s’effectue à l’avant et au talon de la chaussure et
dont le fonctionnement convenable du déclenchement dépend des dimensions et de la conception des zones
de contact.
Les chaussures de ski pour skis alpins dotées de semelles de marche améliorées sont destinées à fournir
un meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin conçues pour les
semelles de marche améliorées.
Le présent document est applicable aux chaussures de ski de pointure 15,0 et plus [Types A (adultes)
et C (enfants)] dans le système Mondopoint (voir Annexe A).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 527-1, Plastiques — Détermination des propriétés en traction — Partie 1: Principes généraux
ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d’essai des plastiques
pour moulage et extrusion
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 868, Plastiques et ébonite — Détermination de la dureté par pénétration au moyen d'un duromètre
(dureté Shore)
ISO 1183-1, Plastiques — Méthodes de détermination de la masse volumique des plastiques non alvéolaires —
Partie 1: Méthode par immersion, méthode du pycnomètre en milieu liquide et méthode par titrage
ISO 1183-2, Plastiques — Méthodes de détermination de la masse volumique des plastiques non alvéolaires —
Partie 2: Méthode de la colonne à gradient de masse volumique
ISO 1183-3, Plastiques — Méthodes pour déterminer la masse volumique des plastiques non alvéolaires — Partie
3: Méthode utilisant un pycnomètre à gaz
ISO 2039-1, Plastiques — Détermination de la dureté — Partie 1: Méthode de pénétration à la bille
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
zone de contact
partie de la chaussure de ski prévue pour entrer en contact avec la fixation
3.2
zone de contact avant
partie de la chaussure de ski prévue pour entrer en contact avec la fixation avant
3.3
zone de contact arrière
partie de la chaussure de ski prévue pour entrer en contact avec la fixation arrière
3.4
espace libre
espace prévu pour éviter le contact entre la chaussure de ski et la fixation, particulièrement durant le
chaussage/déchaussage ou le déclenchement
3.5
surfaces d’appui
surfaces avant et arrière de la semelle de la chaussure qui sont en contact avec les fixations de ski
3.6
plan médian
plan longitudinal passant par le milieu de la semelle et perpendiculaire à la surface d’appui
3.7
frein de ski
dispositif d’arrêt du ski après le déclenchement de la fixation
3.8
semelle de marche
semelle conçue avec des matériaux durs et souples et dotée d’un profil optimisé, destinée à fournir un
meilleur confort de marche sans affecter le fonctionnement des fixations de ski alpin
3.9
zone de glissement
zone des surfaces d’appui ayant un coefficient de frottement faible
4 Exigences et méthodes d’essai
4.1 Généralités
Si aucune méthode d’essai particulière n’est préconisée, contrôler les caractéristiques de manière appropriée,
par exemple par mesurage.
Sauf indications contraires, réaliser l’essai en atmosphère normale 23/50 conformément à l’ISO 554 avec les
tolérances habituelles.
4.2 Dimensions et régularité
4.2.1 Dimensions
L’avant et le talon de la chaussure doivent être conformes aux Figure 1, Figure 2, Figure 3, Figure 4 et
Figure 5.
Toutes les dimensions doivent se situer dans les tolérances indiquées. Cependant, la pertinence en matière
de sécurité est d’une importance variable selon les dimensions indiquées.
Les mesurages dans le gabarit doivent être effectués avec une précharge de 100 N pour le Type A et de 50 N
pour le Type C, en insérant un cylindre en acier dans la chaussure de ski elle-même.
Pour certaines dimensions (pour les dimensions de deuxième ordre, voir Annexe B), un écart par rapport
aux tolérances peut être accepté, pour autant que les exigences suivantes soient respectées:
a) il ne doit pas y avoir de problèmes fonctionnels avec les fixations du marché et les fixations critiques;
b) les tolérances doivent être respectées à la plus proche occasion (par exemple lors d’une réfection d’outil).
Les dimensions des chaussures de ski dotées d’inserts utilisant des fixations Pin-Tech sont données dans le
présent document.
Dimensions en millimètres
Légende
1 position: dans le gabarit
2 position: à plat sur table
G plan de référence (voir Figure C.1)
L longueur de la semelle
L longueur du talon
a
Zone de glissement conformément à 4.3.5.1.

b
Surface d’appui.
c
Surface dans laquelle s’applique la tolérance de perpendicularité (voir 4.3.3.1).
d
Partie du composant souple renfoncé qui n’est pas en contact avec la fixation.
NOTE 1 Les zones grisées, de même que les zones repérées par la lettre c, sont les surfaces pour lesquelles la tolérance de
+2
planéité et les dimensions 19 ± 0,75 et 30,5 s’appliquent.
−1
NOTE 2 (11) correspond à la distance verticale entre zones grisées à des fins de construction conformément à l’ISO 5355.

L < 300 ≥ 300
L ≥ 100 ≥ 110
Figure 1 — Dimensions de l’avant et du talon de la chaussure, Type A
La Figure 2 fournit toutes les dimensions clés (nominales) pour fabriquer de nouvelles chaussures. Le gabarit
(voir Annexe C) peut être utilisé pour vérifier si une chaussure est conforme au présent document.
Dimensions en millimètres
Légende
1 position: dans le gabarit
NOTE Certaines de ces mesures correspondent à des mesures de deuxième ordre (voir Annexe B).
Figure 2 — Dimensions détaillées de la chaussure, Type A

Dimensions en millimètres
Légende
1 position: dans le gabarit
2 position: à plat sur table
G plan de référence (voir Figure C.2)
L longueur de la semelle
L longueur du talon
a
Zone de glissement conformément à 4.3.5.1.
b
Surface d’appui.
c
Surface dans laquelle s’applique la tolérance de perpendicularité (voir 4.3.3.1).
d
Partie du composant souple renfoncé qui n’est pas en contact avec la fixation.
NOTE Les zones grisées, de même que les zones désignées par la note de bas de page c, sont les surfaces pour lesquelles
+1
la tolérance de planéité et les dimensions 16,5 et 28 ± 1 s’appliquent.
−05,
L < 240 ≥ 240
L ≥ 80 ≥ 90
Figure 3 — Dimensions de l’avant et du talon de la chaussure, Type C
La Figure 4 fournit toutes les dimensions clés (nominales) pour fabriquer de nouvelles chaussures. Le gabarit
(voir Annexe C) peut être utilisé pour vérifier si une chaussure est conforme au présent document.
Dimensions en millimètres
Légende
1 position: dans le gabarit
NOTE Certaines de ces mesures correspondent à des mesures de deuxième ordre (voir Annexe B).
Figure 4 — Dimensions détaillées de la chaussure, Type C

Dimensions en millimètres
a
Zone de glissement avec les exigences relatives aux surfaces d’appui conformément à 4.3.5.
b
Composant souple.
c
Le composant souple situé dans la zone de glissement doit être plus profond que la zone de glissement d’au moins
0,3 mm.
Figure 5 — Zone de contact avant et zone ski/marche, Type A et Type C
4.2.2 Planéité
4.2.2.1 Exigence
Les mesurages de chaque côté du plan médian ne doivent pas différer de plus de 0,7 mm pour le Type A
et de 0,6 mm pour le Type C pour la zone de l’avant et de 1,2 mm pour la zone du talon (Type A et Type C).
La précharge (F) doit être de 100 N pour le Type A et de 50 N pour le Type C, à une distance (L) de 75 mm
pour le Type A et de 64 mm pour le Type C. Appliquer la précharge pendant au moins 1 minute avant le début
du mesurage.
4.2.2.2 Méthode d’essai
La chaussure échantillon doit être placée comme décrit à la Figure 6. La direction X se mesure dans le sens
de la longueur de la chaussure et à partir de l’extrémité avant ou arrière, respectivement pour l’avant ou
le talon de la chaussure. La direction y se mesure à partir du plan médian dans le sens de la largeur de la
chaussure. La hauteur doit être mesurée avec un indicateur situé de chaque côté du plan médian (direction Y
positive et négative).
Dans la zone de l’avant de la chaussure, les quatre points de mesurage sont situés à:
— Type A: x = 32 mm et x = 42 mm avec y = ±25 mm (voir Figure 7); et
— Type C: x = 27 mm et x = 37 mm avec y = ±22 mm.

Dans la zone du talon de la chaussure, quatre points de mesurage doivent être déterminés entre 25 mm et
60 mm à partir du talon et entre:
— Type A: 20 mm à 30 mm à partir du plan médian; et
— Type C: 18 mm à 28 mm à partir du plan médian; et
comme indiqué dans la zone hachurée de la Figure 7 (pour le Type A). Les points doivent être symétriques
2 par 2 par rapport au plan médian. Les points doivent se situer dans une zone qui correspond à la zone de
contact de la semelle (c’est-à-dire pas dans un cran de la semelle).
Dimensions en millimètres
Légende
1 indicateur — appareillage de mesure de la planéité
2 chaussure échantillon
3 zone de l’avant de la chaussure
4 zone du talon de la chaussure
F précharge
L distance du point de précharge
Figure 6 — Configuration de l’essai de planéité

Dimensions en millimètres
Figure 7 — Présentation détaillée des zones soumises à l’essai de planéité pour le Type A
4.3 Conception
4.3.1 Longueur de la semelle
Les longueurs de semelle d’une paire de chaussures de ski ne doivent pas différer de plus de 2 mm entre elles.
4.3.2 Symétrie
Les dimensions de la semelle dans les zones de contact à l’avant et au talon doivent être symétriques par
rapport au plan médian, avec un écart admissible de 1 mm.
4.3.3 Chants du ski
4.3.3.1 Zone de contact avant de la chaussure
Les chants de la semelle à la zone de contact avant, sur une distance d’au moins 25 mm par rapport à
l’extrémité avant, doivent être perpendiculaires à la surface d’appui, avec un écart admissible de 1 mm vers
l’intérieur ou l’extérieur.
Si les chants de la semelle sont en deux parties, aucune zone de la partie basse ne doit faire saillie au-delà du
profil de la partie supérieure.
Des découpes conformément à la Figure 8 peuvent être utilisées.
Autour de l’orifice, des matériaux différents de la coque peuvent être utilisés s’ils ne dépassent pas à
l’extérieur de la surface de la coque.

Dimensions en millimètres
Figure 8 — Chaussure de Type A avec la position et les dimensions d’un exemple de découpes
autorisées dans la zone de contact avant
4.3.3.2 Zone de contact arrière de la chaussure
Les chants latéraux de la semelle à la zone de contact arrière de la chaussure sur une distance d’au moins:
— Type A: 70 mm; et
— Type C: 50 mm
à partir de l’extrémité de la zone de contact arrière, doivent être perpendiculaires à la surface d’appui ou
avoir une dépouille entre 0° et 10° vers l’intérieur ou l’extérieur sur une hauteur de 14 mm.
Aucune partie de la semelle ne doit dépasser la limite latérale de 10° sur une hauteur maximale de 14 mm, entre:
— Type A: 70 mm et 85 mm; et
— Type C: 50 mm et 65 mm.
Si les chants de la semelle sont en deux parties, aucune zone de la partie basse ne doit faire une saillie de plus
de 0,5 mm au-delà du profil de la partie supérieure, de l’extrémité du talon jusqu’à une distance de 25 mm.
Si des gorges latérales de plus de 2 mm de profondeur sont présentes au talon (voir Figure 9), des nervures
telles que représentées à la Figure 10 doivent subsister.
D’autres configurations de gorges sont autorisées si elles respectent les dimensions indiquées à la Figure 9,
la Figure 10 et la Figure 11. L’essai doit être réalisé avec la chaussure à plat sur table.

Dimensions en millimètres
Dimension Type A Type C
h ≥ 9 ≥ 7
Figure 9 — Gorges latérales à l’extrémité arrière

Dimensions en millimètres
Dimension Type A Type C
b 45 ± 1 40 ± 1
Figure 10 — Nervures latérales à l’extrémité arrière

Légende
12,8 mm
(A)
−3
+2
(B) 13 mm
(X) ≥ 6,5 mm (renforcé par du métal)
(Y) (7,0 ± 1) mm
+6
25,5 mm
(Z)
Figure 11 — Chaussure de Type A avec la position et les dimensions d’un exemple de découpes
autorisées dans la zone de contact arrière
4.3.4 Espaces libres
4.3.4.1 Avant de la chaussure
4.3.4.1.1 Généralités
La coque à l’avant de la chaussure le long des arcs de rayon:
— Type A: (41,5 ± 3,5) mm; et
— Type C: (35 ± 3) mm;
ne doit pas empiéter sur l’espace libre 1 (voir Figure 12). La chaussure doit être positionnée dans le gabarit.

Dimensions en millimètres
Type
Dimension
A C
min. min.
h 33 29
h 100 80
l 50 44
Légende
1 chaussure échantillon
2 cône
a
Espace libre 1.
b
Espace libre 2.
Figure 12 — Espaces libres à l’avant de la chaussure
Dans l’espace libre 2 (voir Figure 12), les arcs de rayon:
— Type A: 41,5 mm ± 3,5 mm; et
— Type C: 35 mm ± 3 mm
(voir Figure 1 et Figure 3, coupe A-A) doivent se prolonger sans discontinuité, offrant une transition
progressive des arcs vers les côtés de la tige, entre:
— Type A: 25 mm et 50 mm; et
— Type C: 25 mm et 44 mm.
Cette condition est remplie lorsque la courbe de la coque reste convexe (conformément à la Figure 13)
dans les plans horizontal et vertical à l’intérieur de l’espace libre 2. Des discontinuités sont toutefois
autorisées si elles n’empêchent pas le déclenchement de la fixation.
Les deux côtés de la chaussure n’ont pas besoin d’être symétriques.
Dimensions en millimètres
a)  Acceptable b)  Acceptable
c)  Non acceptable d)  Non acceptable
Figure 13 — Courbure de la tige dans l’espace libre 2 (exemples)
4.3.4.1.2 Méthode d’essai
Placer la chaussure dans le gabarit d’essai conformément à l’Annexe C. Faire coulisser le corps d’essai
(voir Figure 14 et Figure 15) sur le plan de l’avant vers la zone de contact avant. Vérifier si l’épaisseur de la
semelle dépasse la valeur maximale de:
— Type A: 19,75 mm; et
— Type C: 17,5 mm
et si l’exigence concernant l’espace libre pour la fixation est satisfaite.
Placer la semelle de la chaussure dans le gabarit d’essai, amener la partie supérieure de la semelle de la
chaussure de Type A à une hauteur de 19,75 mm en plaçant des cales sous la zone de glissement de la

chaussure puis vérifier si les exigences relatives à l’espace libre sont satisfaites en posant le corps d’essai
conformément à la Figure 14.
Placer la semelle de la chaussure dans le gabarit d’essai, amener la partie supérieure de la semelle de la
chaussure de Type C à une hauteur de 17,5 mm en plaçant des cales sous la zone de glissement de la chaussure
puis vérifier si les exigences relatives à l’espace libre sont satisfaites en posant le corps d’essai conformément
à la Figure 15.
Cette méthode d’essai est présentée à titre d’exemple, d’autres configurations permettant le contrôle des
espaces libres peuvent être utilisées, dans la mesure où elles respectent les spécifications relatives à l’espace
libre définies en 4.3.4.1.
Dimensions en millimètres
Légende
1 cônes concentriques
Figure 14 —
...
