ISO 16276-1:2025
(Main)Corrosion protection of steel structures by protective paint systems — Assessment of, and acceptance criteria for, the adhesion/cohesion (fracture strength) of a coating — Part 1: Pull-off testing
Corrosion protection of steel structures by protective paint systems — Assessment of, and acceptance criteria for, the adhesion/cohesion (fracture strength) of a coating — Part 1: Pull-off testing
This document specifies procedures for assessing the fracture strength of a protective paint coating of any thickness on a steel substrate of thickness not less than 3 mm. The procedures given in document are based on methods used with different types of pull-off test equipment. The results obtained using such different types of equipment are not comparable. This document is only applicable if a fracture strength value is specified, together with the type of test equipment and the manufacturer of the equipment. Usually, this information is included in contract documentation. This document also specifies suitable equipment and defines inspection areas, sampling plans and acceptance/rejection criteria. It does not give any values of the fracture strength of different protective paint coatings.
Protection contre la corrosion des structures en acier par systèmes de peinture — Évaluation et critères d’acceptation de l’adhésion/cohésion (résistance à la rupture) d’un revêtement — Partie 1: Essai d’arrachement par traction
Le présent document spécifie des modes opératoires permettant d’évaluer la résistance à la rupture d’un système de peinture, quelle que soit son épaisseur, appliqué sur un subjectile en acier d’épaisseur au moins égale à 3 mm. Les modes opératoires figurant dans le présent document reposent sur des méthodes d’essai utilisant différents types de machines d’essai d’arrachement par traction. Les résultats obtenus sur ces différents types d’appareils d’essai ne sont pas comparables. Le présent document n’est applicable que si une valeur de résistance à la rupture est spécifiée avec le type d’appareillage d’essai et le fabricant de cet appareillage. Cette information figure généralement dans la documentation contractuelle. Le présent document spécifie également les équipements appropriés, les aires de contrôle, les plans d’échantillonnage et les critères d’acceptation ou de rejet. Il ne donne aucune valeur de résistance à la rupture pour les différents systèmes de peinture.
General Information
Relations
Buy Standard
Standards Content (Sample)
International
Standard
ISO 16276-1
Second edition
Corrosion protection of steel
2025-06
structures by protective paint
systems — Assessment of, and
acceptance criteria for, the
adhesion/cohesion (fracture
strength) of a coating —
Part 1:
Pull-off testing
Protection contre la corrosion des structures en acier par
systèmes de peinture — Évaluation et critères d’acceptation de
l’adhésion/cohésion (résistance à la rupture) d’un revêtement —
Partie 1: Essai d’arrachement par traction
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus and materials . 2
6 Procedure . 3
6.1 General .3
6.2 Field tests on coated structures .4
6.3 Preparation .4
6.4 Testing .4
6.4.1 General .4
6.4.2 Test panels for use on site .5
6.4.3 Sampling plan .5
6.5 Interpretation of results .6
7 Expression of results . 7
8 Acceptance criteria . 7
9 Test report . 8
Bibliography . 9
iii

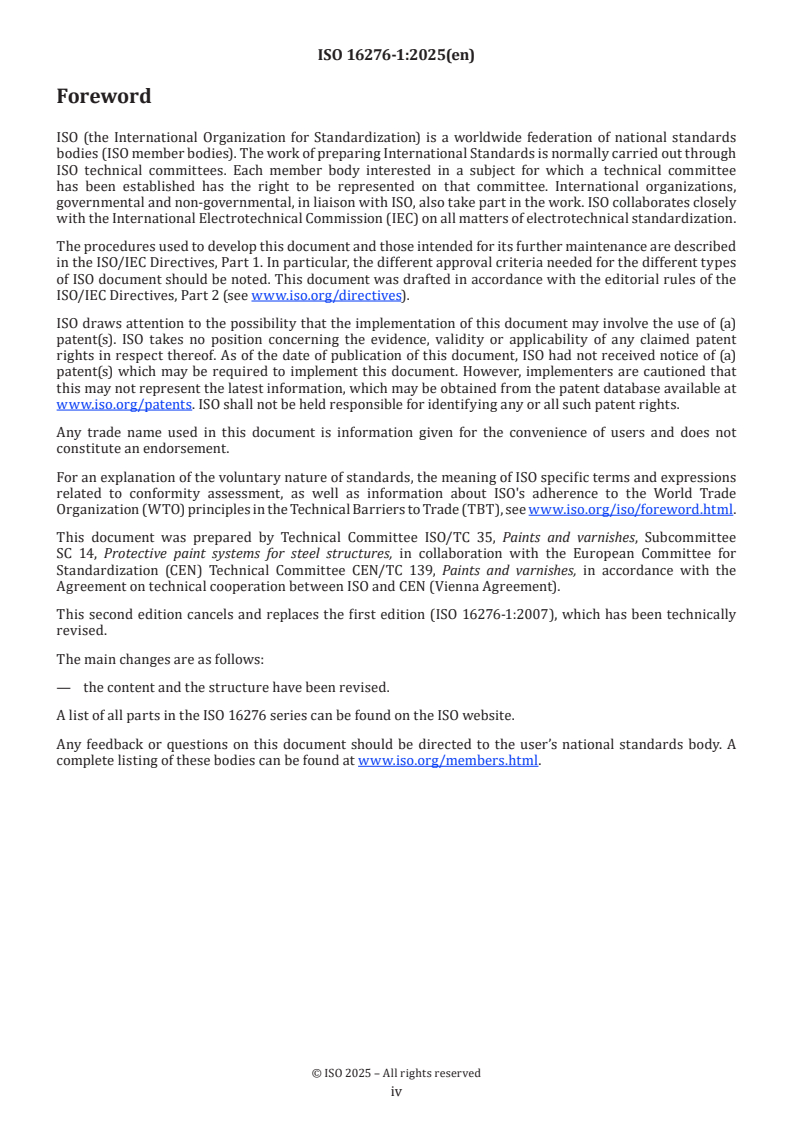

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 14, Protective paint systems for steel structures, in collaboration with the European Committee for
Standardization (CEN) Technical Committee CEN/TC 139, Paints and varnishes, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 16276-1:2007), which has been technically
revised.
The main changes are as follows:
— the content and the structure have been revised.
A list of all parts in the ISO 16276 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
The main purpose of this document is to supplement the ISO 12944 series with regard to the field assessment
of, and acceptance criteria for, the adhesion/cohesion of a coating.
To comply with this document, laboratory testing of panels can be required.
This document introduces the term fracture strength, which includes both adhesion and cohesion. Adhesion
and cohesion are defined in ISO 4618, whereas the ISO 12944 series uses the term “adhesion” only.
This document applies to the assessment of pull-off testing of paint coatings on steel structures on site.
ISO 4624 specifies a pull-off test for laboratory use, without instructions for interpretation of the results
and without acceptance or rejection criteria.
Fracture strength testing is normally destructive and therefore requires repair work, the extent of which
will depend on the specification and the durability required of the protective paint coating.
This document aims to provide uniformity in the assessment of the fracture strength of a coating and to
establish acceptance/rejection criteria for protective paint coatings. The method specified in this document
uses test equipment based on the pull-off principle; push-off adhesion testing is excluded.
Protective paint systems which have poor adhesion/cohesion normally fail at fracture strength values
significantly lower than the values quoted in the specification.
For a protective paint system with a particular fracture strength, a range of test values are obtained from
different types of equipment.
Specifying test equipment that gives the highest test values for a particular fracture strength does not
necessarily indicate a higher durability for that protective paint system.
v
International Standard ISO 16276-1:2025(en)
Corrosion protection of steel structures by protective paint
systems — Assessment of, and acceptance criteria for, the
adhesion/cohesion (fracture strength) of a coating —
Part 1:
Pull-off testing
1 Scope
This document specifies procedures for assessing the fracture strength of a protective paint coating of any
thickness on a steel substrate of thickness not less than 3 mm. The procedures given in document are based
on methods used with different types of pull-off test equipment. The results obtained using such different
types of equipment are not comparable.
This document is only applicable if a fracture strength value is specified, together with the type of test
equipment and the manufacturer of the equipment. Usually, this information is included in contract
documentation.
This document also specifies suitable equipment and defines inspection areas, sampling plans and
acceptance/rejection criteria.
It does not give any values of the fracture strength of different protective paint coatings.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 4624, Paints and varnishes — Pull-off test for adhesion
ISO 19840, Paints and varnishes — Corrosion protection of steel structures by protective paint systems —
Measurement of, and acceptance criteria for, the thickness of dry films on rough surfaces
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
fracture strength
force required to exceed the attachment forces:
— between coats or between coat and substrate [adhesion (3.2)]; and/or
— within a coat [cohesion (3.3)]
3.2
adhesion
phenomenon of attachment at the interface between a solid surface and another material caused by
molecular forces
Note 1 to entry: Adhesion should not be confused with cohesion (3.3).
[SOURCE: ISO 4618:2023, 3.7]
3.3
cohesion
internal forces that hold molecules together in a film or coat (3.4)
Note 1 to entry: Cohesion should not be confused with adhesion (3.2).
[SOURCE: ISO 4618:2023, 3.52]
3.4
coat
continuous layer of a coating material resulting from a single application
Note 1 to entry: In some industries the word "coat" is used interchangeably with "film".
[SOURCE: ISO 4618:2023, 3.45]
3.5
coating
layer formed from a single or multiple coats (3.4) of one specific coating material to a substrate
[SOURCE: ISO 4618: 2023, 3.46]
3.6
inspection area
designated area to which a sampling plan has been applied, which can be the whole structure or a selected
section of the structure
3.7
glue
substance used for bonding the dolly to the coating material to be tested
Note 1 to entry: Typically referred to as an adhesive but will be referred to as glue in this document to prevent
confusion with the failure mode.
4 Principle
Test cylinders (dollies) are fixed to the coating using a suitable glue and a force is exerted in order to cause a
fracture. This force is measured by the equipment.
5 Apparatus and materials
5.1 Tensile/pull-off test apparatus, meeting the requirements specified in 6.1.6. The manufacturer and
the model of the apparatus shall be as specified or as agreed between the interested parties.
5.2 Test cylinders (dollies), made of stainless steel or aluminium alloy, of suitable diameter (normally
20 mm), of sufficient thickness to ensure freedom from distortion during the test and suitable for use with
the test apparatus. It is recommended that th
...

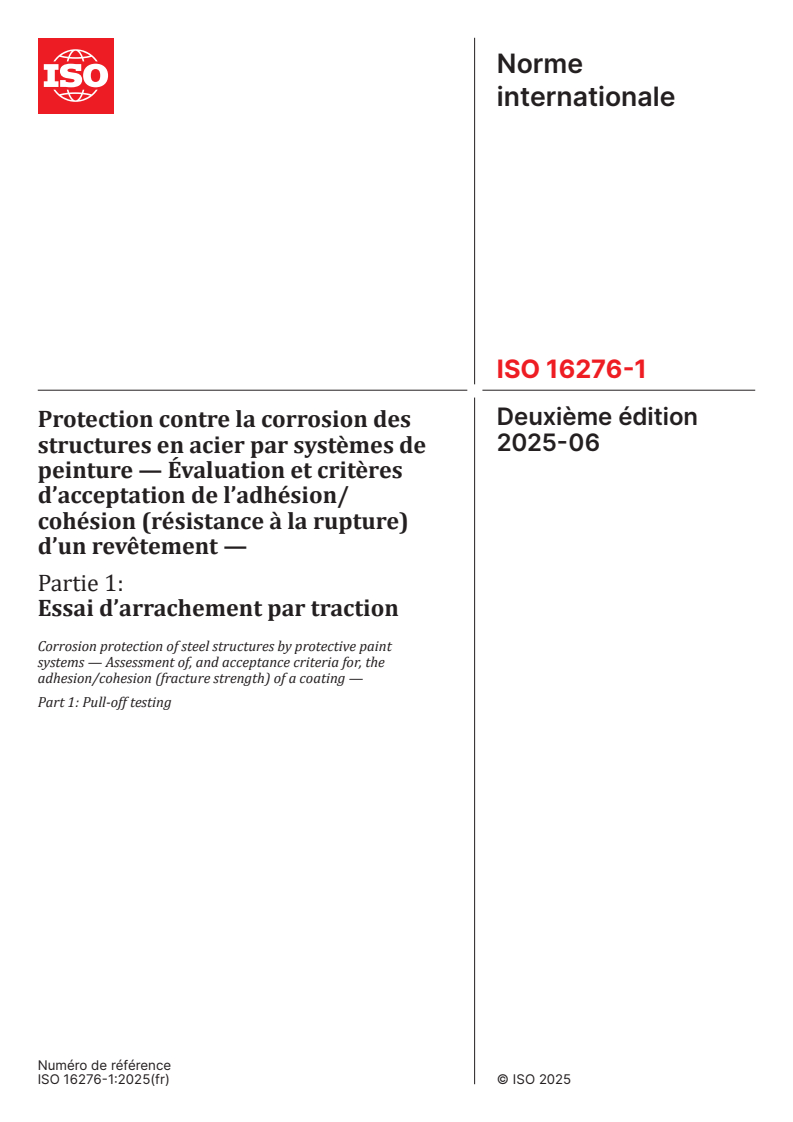

Norme
internationale
ISO 16276-1
Deuxième édition
Protection contre la corrosion des
2025-06
structures en acier par systèmes de
peinture — Évaluation et critères
d’acceptation de l’adhésion/
cohésion (résistance à la rupture)
d’un revêtement —
Partie 1:
Essai d’arrachement par traction
Corrosion protection of steel structures by protective paint
systems — Assessment of, and acceptance criteria for, the
adhesion/cohesion (fracture strength) of a coating —
Part 1: Pull-off testing
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

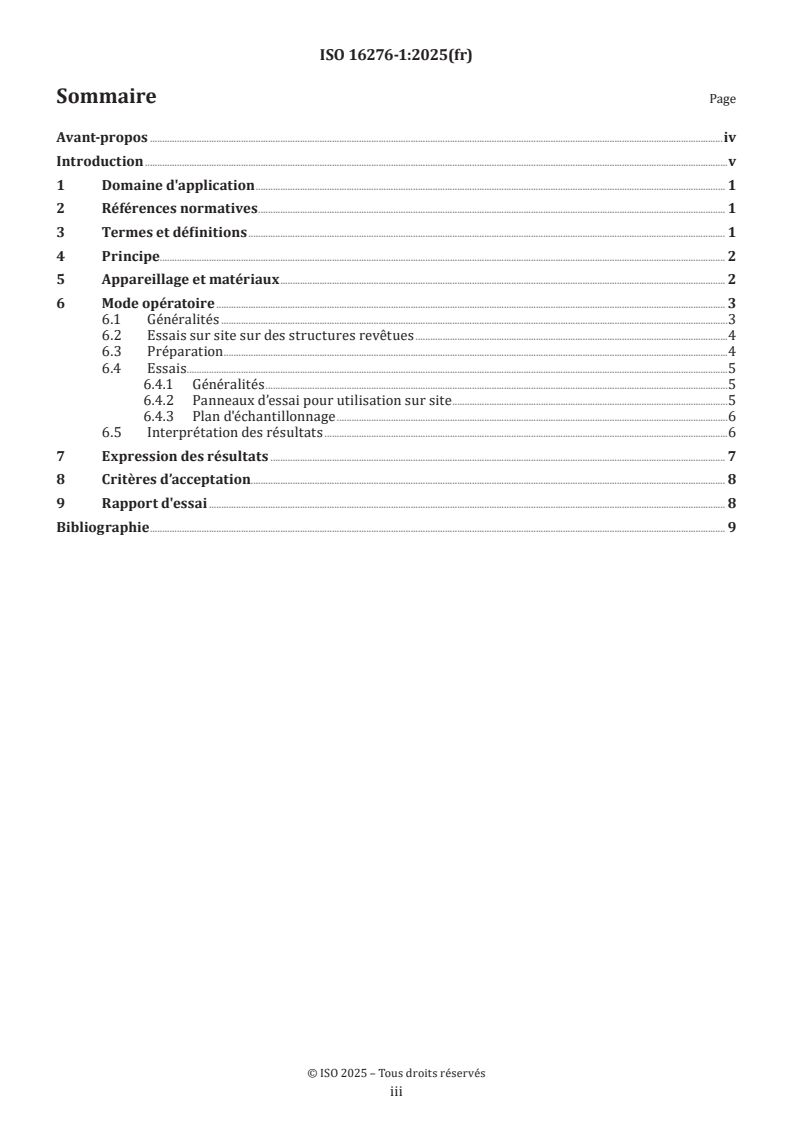

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 2
5 Appareillage et matériaux . 2
6 Mode opératoire . 3
6.1 Généralités .3
6.2 Essais sur site sur des structures revêtues .4
6.3 Préparation .4
6.4 Essais .5
6.4.1 Généralités .5
6.4.2 Panneaux d’essai pour utilisation sur site .5
6.4.3 Plan d'échantillonnage .6
6.5 Interprétation des résultats .6
7 Expression des résultats . 7
8 Critères d’acceptation. 8
9 Rapport d'essai . 8
Bibliographie . 9
iii

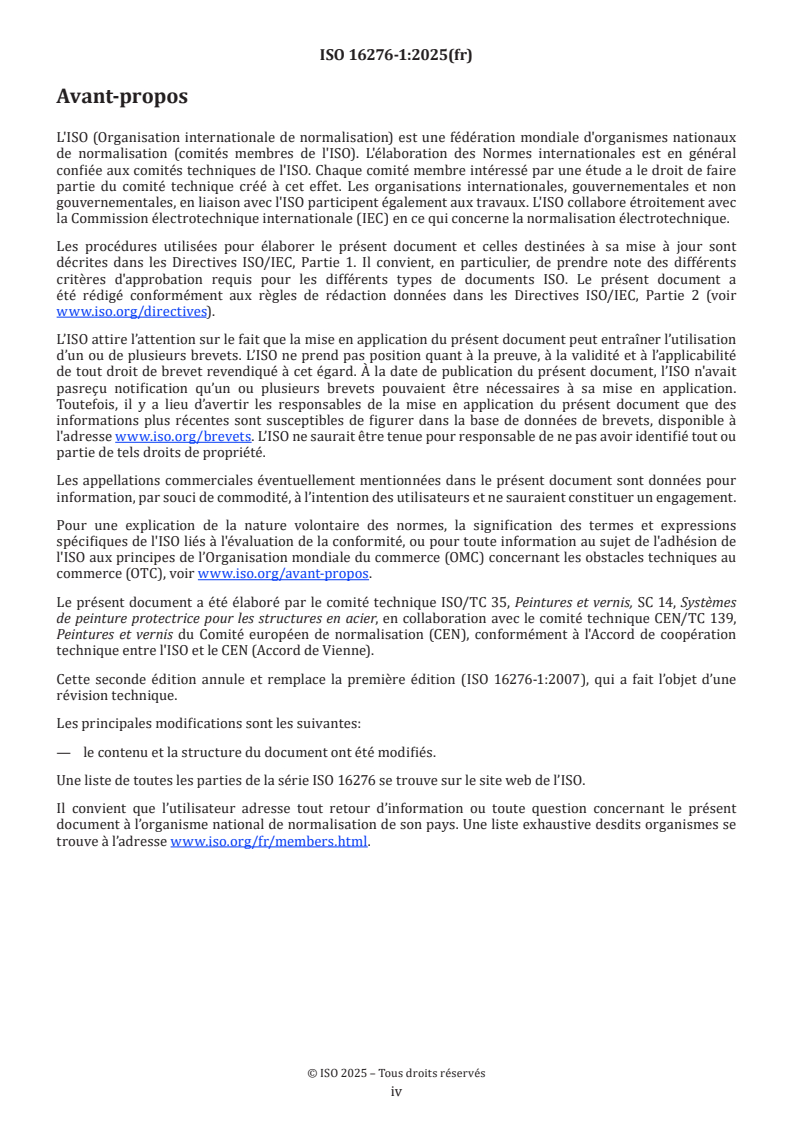

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait
pasreçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, SC 14, Systèmes
de peinture protectrice pour les structures en acier, en collaboration avec le comité technique CEN/TC 139,
Peintures et vernis du Comité européen de normalisation (CEN), conformément à l'Accord de coopération
technique entre l'ISO et le CEN (Accord de Vienne).
Cette seconde édition annule et remplace la première édition (ISO 16276-1:2007), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— le contenu et la structure du document ont été modifiés.
Une liste de toutes les parties de la série ISO 16276 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document a principalement pour objet de compléter la série ISO 12944 en ce qui concerne les
critères d’acceptation et l’évaluation sur site relatifs à l’adhésion ou à la cohésion d’un revêtement.
La conformité au présent document peut impliquer des essais sur panneaux en laboratoire.
Le présent document introduit le terme «résistance à la rupture» qui inclut à la fois l’adhésion et la cohésion,
telles que définies dans l’ISO 4618, tandis que la série ISO 12944 emploie uniquement le terme «adhérence».
Le présent document est destiné à l’évaluation de l’essai d’arrachement par traction in situ des systèmes de
peinture sur des structures en acier. L’ISO 4624 spécifie un essai de traction pour utilisation en laboratoire,
sans instructions pour l’interprétation des résultats et sans critères d’acceptation ou de rejet.
Les essais de résistance à la rupture sont généralement destructifs et, par conséquent, nécessitent des
réparations dont l’importance est fonction des spécifications et de la durabilité attendue du système de
peinture.
L'objectif du présent document est d’uniformiser les pratiques d’évaluation de la résistance à la rupture d’un
revêtement et d’établir des critères d’acceptation ou de rejet du système de peinture. La méthode spécifiée
dans le présent document utilise un appareillage d’essai dont le principe de fonctionnement consiste à
exercer une traction; les essais d'adhésion par poussée sont exclus.
Les systèmes de peinture ayant une adhésion/cohésion faible se rompent normalement à des valeurs de
résistance à la rupture significativement inférieures aux valeurs indiquées dans le cahier des charges.
Pour un système de peinture de résistance donnée à la rupture, différents types d’appareillages donnent
différents résultats d’essai.
Le fait de spécifier un appareillage d’essai qui donne les résultats d’essai les plus élevés, pour une résistance à la
rupture particulière, n’implique pas nécessairement que le système de peinture aura une durabilité plus élevée.
v
Norme internationale ISO 16276-1:2025(fr)
Protection contre la corrosion des structures en acier par
systèmes de peinture — Évaluation et critères d’acceptation
de l’adhésion/cohésion (résistance à la rupture) d’un
revêtement —
Partie 1:
Essai d’arrachement par traction
1 Domaine d'application
Le présent document spécifie des modes opératoires permettant d’évaluer la résistance à la rupture d’un
système de peinture, quelle que soit son épaisseur, appliqué sur un subjectile en acier d’épaisseur au moins
égale à 3 mm. Les modes opératoires figurant dans le présent document reposent sur des méthodes d’essai
utilisant différents types de machines d’essai d’arrachement par traction. Les résultats obtenus sur ces
différents types d’appareils d’essai ne sont pas comparables.
Le présent document n’est applicable que si une valeur de résistance à la rupture est spécifiée avec le type
d’appareillage d’essai et le fabricant de cet appareillage. Cette information figure généralement dans la
documentation contractuelle.
Le présent document spécifie également les équipements appropriés, les aires de contrôle, les plans
d’échantillonnage et les critères d’acceptation ou de rejet.
Il ne donne aucune valeur de résistance à la rupture pour les différents systèmes de peinture.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4624, Peintures et vernis — Essai de traction
ISO 19840, Peintures et vernis — Anticorrosion des structures en acier par systèmes de peinture — Mesure et
critères d'acceptation de l'épaisseur d'un feuil sec sur des surfaces rugueuses
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
résistance à la rupture
force requise pour dépasser les forces de liaison (adhésion/cohésion):
— entre les couches du système ou entre la première couche du système et le subjectile [adhésion (3.2)]; et/ou
— à l’intérieur d'une couche du système [cohésion (3.3)]
3.2
adhésion
phénomène de liaison à l’interface entre une surface solide et un autre produit, causé par les forces
d’attraction moléculaire
Note 1 à l'article: Il convient de ne pas confondre l’adhésion avec la cohésion (3.3).
[SOURCE: ISO 4618:2023, 3.7]
3.3
cohésion
forces internes qui maintiennent ensemble les molécules au sein d’un feuil ou d’une couche (3.4)
Note 1 à l'article: Il convient de ne pas confondre la cohésion avec l’adhésion (3.2).
[SOURCE: ISO 4618:2023, 3.52]
3.4
couche
dépôt continu d’un produit de peinture effectué au cours d’une seule application
Note 1 à l'article: Dans certaines industries, le terme «couche» est synonyme de «feuil».
[SOURCE: ISO 461
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
