Zinc coatings — Guidelines and recommendations for the protection against corrosion of iron and steel in structures — Part 1: General principles of design and corrosion resistance

ISO 14713-1:2017 provides guidelines and recommendations regarding the general principles of design which are appropriate for articles to be zinc coated for corrosion protection and the level of corrosion resistance provided by zinc coatings applied to iron or steel articles, exposed to a variety of environments. Initial protection is covered in relation to - available standard processes, - design considerations, and - environments for use. ISO 14713-1:2017 applies to zinc coatings applied by the following processes: a) hot dip galvanized coatings (applied after fabrication); b) hot dip galvanized coatings (applied onto continuous sheet); c) sherardized coatings; d) thermal sprayed coatings; e) mechanically plated coatings; f) electrodeposited coatings. These guidelines and recommendations do not deal with the maintenance of corrosion protection in service for steel with zinc coatings. Guidance on this subject can be found in ISO 12944‑5 and ISO 12944‑8.

Revêtements de zinc — Lignes directrices et recommandations pour la protection contre la corrosion du fer et de l'acier dans les constructions — Partie 1: Principes généraux de conception et résistance à la corrosion

ISO 14713-1:2017 fournit des lignes directrices et des recommandations concernant les principes généraux de conception appropriés pour les pièces revêtues de zinc pour la protection contre la corrosion et le niveau de résistance à la corrosion assuré par les revêtements de zinc appliqués aux pièces en fer ou en acier, exposées à de nombreux environnements. La protection initiale est traitée en relation avec - les procédés normalisés existants, - les considérations théoriques, et - les environnements d'utilisation. ISO 14713-1:2017 s'applique aux revêtements de zinc appliqués au moyen des procédés suivants: a) revêtements obtenus par galvanisation à chaud (appliqués après fabrication); b) revêtements obtenus par galvanisation à chaud (appliqués sur tôle en continu); c) revêtements obtenus par shérardisation; d) revêtements obtenus par projection thermique; e) revêtements obtenus par voie mécanique (matoplastie); f) revêtements obtenus par galvanoplastie. Ces lignes directrices et recommandations ne traitent pas de l'entretien de la protection contre la corrosion en service pour l'acier revêtu de zinc. Des lignes directrices correspondantes sont fournies dans l'ISO 12944‑5 et dans l'ISO 12944‑8.

General Information

Status
Published
Publication Date
12-Apr-2017
Current Stage
9093 - International Standard confirmed
Completion Date
14-Sep-2022
Ref Project

RELATIONS

Buy Standard

Standard
ISO 14713-1:2017 - Zinc coatings -- Guidelines and recommendations for the protection against corrosion of iron and steel in structures
English language
18 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 14713-1:2017 - Revetements de zinc -- Lignes directrices et recommandations pour la protection contre la corrosion du fer et de l'acier dans les constructions
French language
22 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

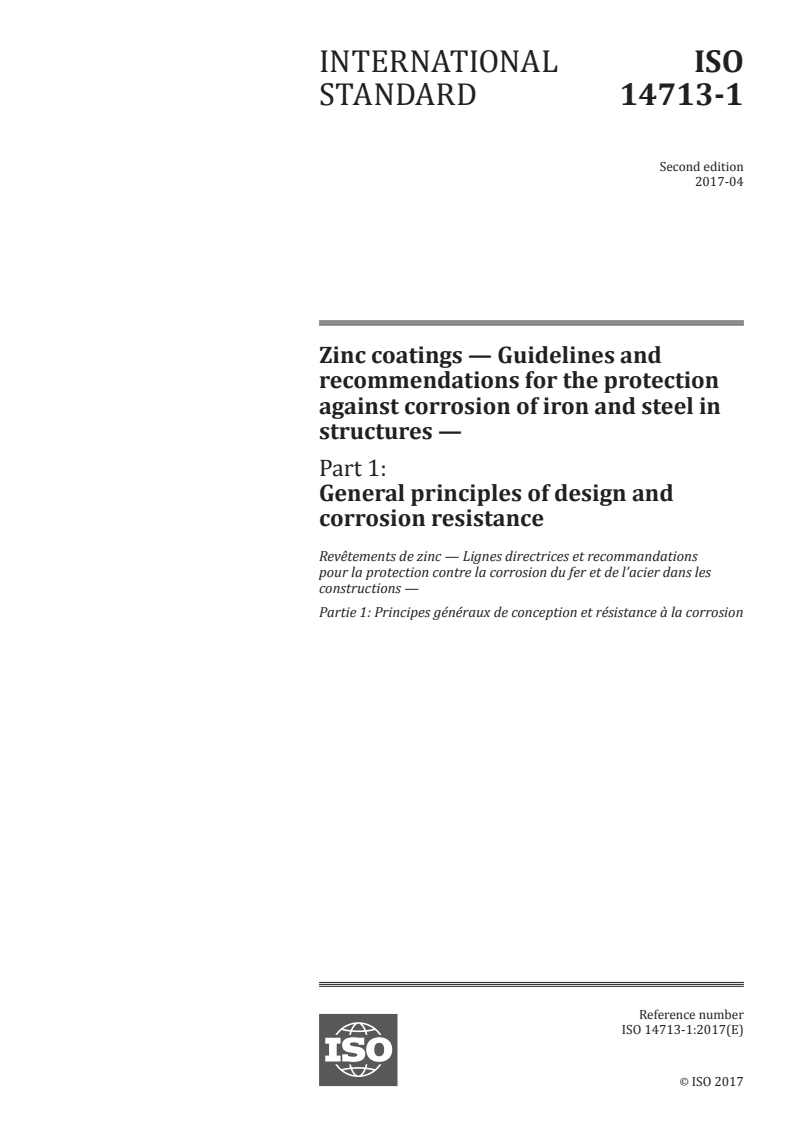

INTERNATIONAL ISO
STANDARD 14713-1
Second edition
2017-04
Zinc coatings — Guidelines and
recommendations for the protection
against corrosion of iron and steel in
structures —
Part 1:
General principles of design and
corrosion resistance
Revêtements de zinc — Lignes directrices et recommandations
pour la protection contre la corrosion du fer et de l’acier dans les
constructions —
Partie 1: Principes généraux de conception et résistance à la corrosion
Reference number
ISO 14713-1:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 14713-1:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14713-1:2017(E)

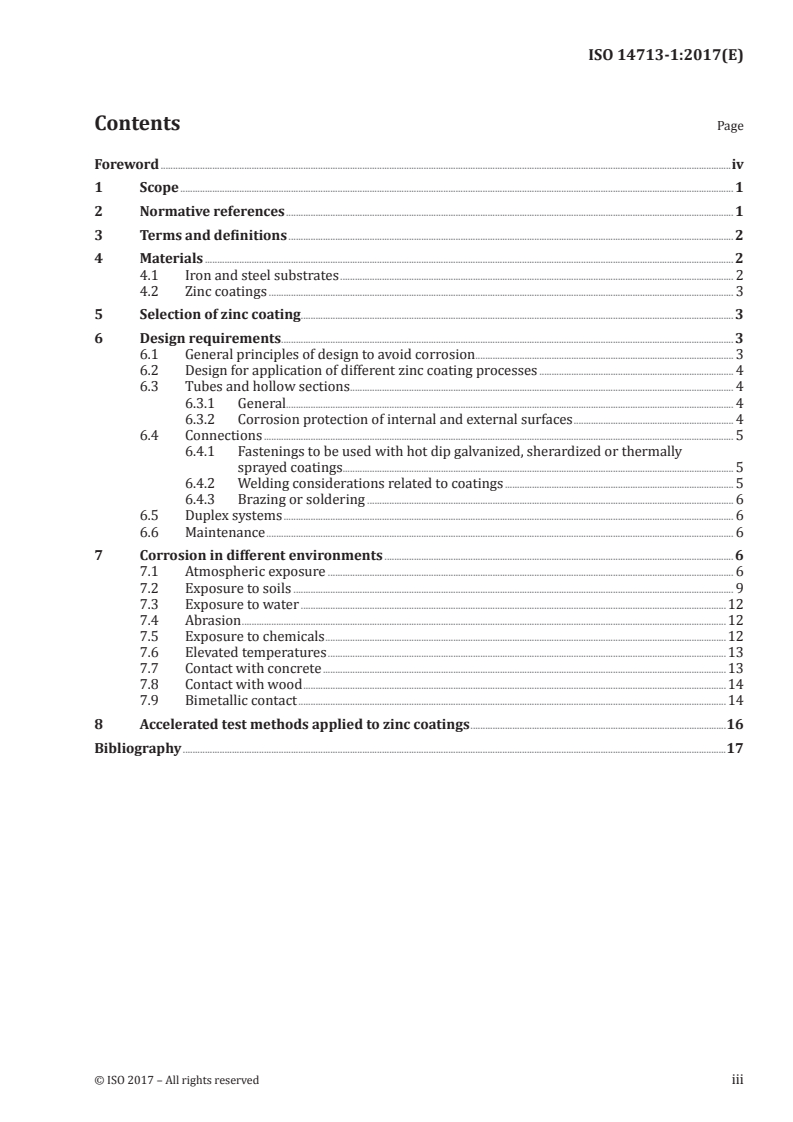

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Materials ....................................................................................................................................................................................................................... 2

4.1 Iron and steel substrates ................................................................................................................................................................ 2

4.2 Zinc coatings ............................................................................................................................................................................................. 3

5 Selection of zinc coating................................................................................................................................................................................ 3

6 Design requirements ........................................................................................................................................................................................ 3

6.1 General principles of design to avoid corrosion ......................................................................................................... 3

6.2 Design for application of different zinc coating processes ............................................................................... 4

6.3 Tubes and hollow sections............................................................................................................................................................ 4

6.3.1 General...................................................................................................................................................................................... 4

6.3.2 Corrosion protection of internal and external surfaces ................................................................. 4

6.4 Connections ............................................................................................................................................................................................... 5

6.4.1 Fastenings to be used with hot dip galvanized, sherardized or thermally

sprayed coatings............................................................................................................................................................... 5

6.4.2 Welding considerations related to coatings ............................................................................................. 5

6.4.3 Brazing or soldering ..................................................................................................................................................... 6

6.5 Duplex systems ....................................................................................................................................................................................... 6

6.6 Maintenance .............................................................................................................................................................................................. 6

7 Corrosion in different environments .............................................................................................................................................. 6

7.1 Atmospheric exposure ..................................................................................................................................................................... 6

7.2 Exposure to soils ................................................................................................................................................................................... 9

7.3 Exposure to water .............................................................................................................................................................................12

7.4 Abrasion .....................................................................................................................................................................................................12

7.5 Exposure to chemicals ...................................................................................................................................................................12

7.6 Elevated temperatures ..................................................................................................................................................................13

7.7 Contact with concrete ....................................................................................................................................................................13

7.8 Contact with wood ............................................................................................................................................................................14

7.9 Bimetallic contact ..............................................................................................................................................................................14

8 Accelerated test methods applied to zinc coatings ........................................................................................................16

Bibliography .............................................................................................................................................................................................................................17

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14713-1:2017(E)

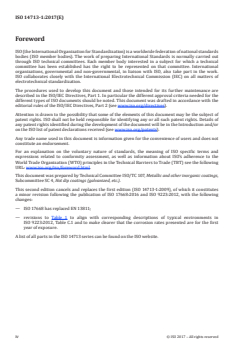

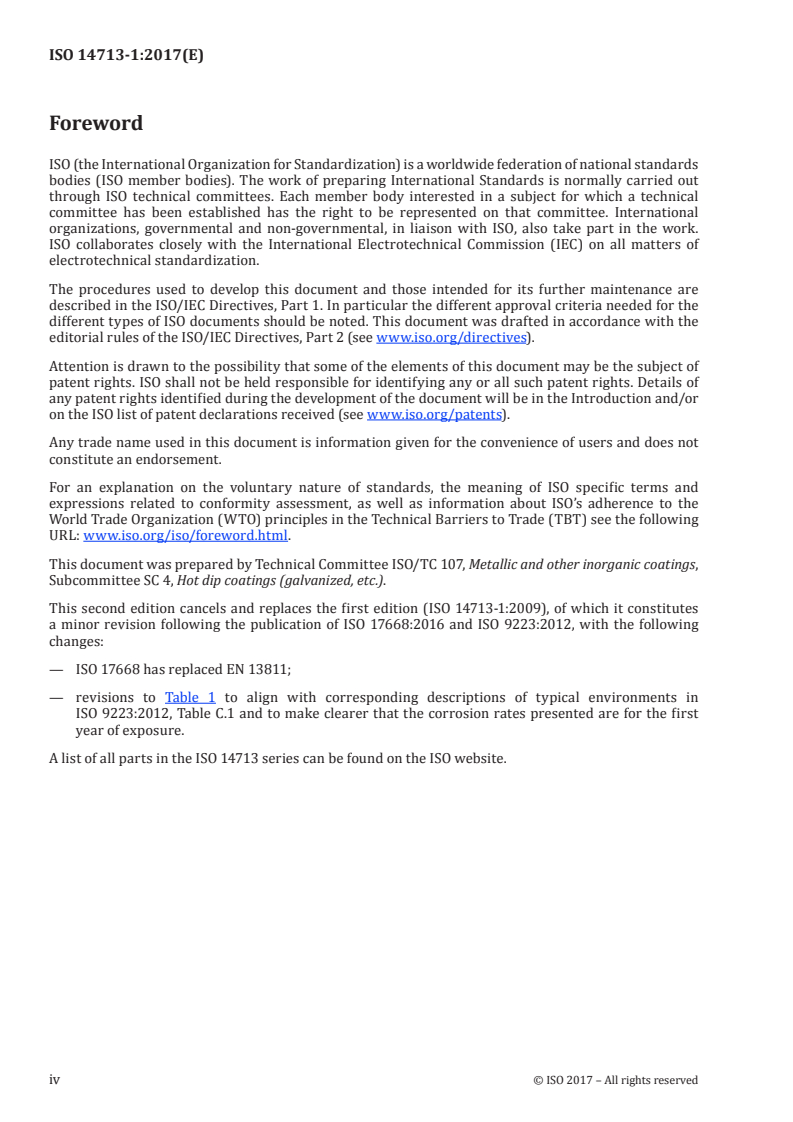

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO’s adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: w w w . i s o .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 107, Metallic and other inorganic coatings,

Subcommittee SC 4, Hot dip coatings (galvanized, etc.).

This second edition cancels and replaces the first edition (ISO 14713-1:2009), of which it constitutes

a minor revision following the publication of ISO 17668:2016 and ISO 9223:2012, with the following

changes:
— ISO 17668 has replaced EN 13811;

— revisions to Table 1 to align with corresponding descriptions of typical environments in

ISO 9223:2012, Table C.1 and to make clearer that the corrosion rates presented are for the first

year of exposure.
A list of all parts in the ISO 14713 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 14713-1:2017(E)
Zinc coatings — Guidelines and recommendations for
the protection against corrosion of iron and steel in
structures —
Part 1:
General principles of design and corrosion resistance
1 Scope

This document provides guidelines and recommendations regarding the general principles of

design which are appropriate for articles to be zinc coated for corrosion protection and the level of

corrosion resistance provided by zinc coatings applied to iron or steel articles, exposed to a variety of

environments. Initial protection is covered in relation to
— available standard processes,
— design considerations, and
— environments for use.
This document applies to zinc coatings applied by the following processes:
a) hot dip galvanized coatings (applied after fabrication);
b) hot dip galvanized coatings (applied onto continuous sheet);
c) sherardized coatings;
d) thermal sprayed coatings;
e) mechanically plated coatings;
f) electrodeposited coatings.

These guidelines and recommendations do not deal with the maintenance of corrosion protection

in service for steel with zinc coatings. Guidance on this subject can be found in ISO 12944-5 and

ISO 12944-8.

NOTE There are a variety of product-related standards (e.g. for nails, fasteners, ductile iron pipes, etc.)

which provide specific requirements for the applied zinc coating systems which go beyond any general guidance

presented in this document. These specific product-related requirements will take precedence over these general

recommendations.
2 Normative references

ISO 1461, Hot dip galvanized coatings on fabricated iron and steel articles — Specifications and test methods

ISO 2063, Thermal spraying — Metallic and other inorganic coatings — Zinc, aluminium and their alloys

ISO 2064, Metallic and other inorganic coatings — Definitions and conventions concerning the measurement

of thickness
ISO 8044:2015, Corrosion of metals and alloys — Basic terms and definitions

ISO 12683, Mechanically deposited coatings of zinc — Specification and test methods

© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 14713-1:2017(E)

ISO 17668, Zinc diffusion coatings on ferrous products — Sherardizing — Specification

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 1461, ISO 2063, ISO 2064,

ISO 8044, ISO 12683 and ISO 17668 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
atmospheric corrosion

corrosion with the earth’s atmosphere at ambient temperature as the corrosive environment

[SOURCE: ISO 8044:2015, 3.4]
3.2
elevated temperatures
temperatures between +60 °C and +200 °C
3.3
exceptional exposure

special cases such as exposure that substantially intensifies the corrosive exposure and/or places

increased demands on the corrosion protection system
3.4
life to first maintenance

time interval that can elapse after initial coating before coating deterioration reaches the point when

maintenance is necessary to restore protection of the basis metal
4 Materials
4.1 Iron and steel substrates

In hot dip galvanizing, the reactivity of the steel is modified by its chemical composition, particularly

by the silicon plus phosphorus contents (see ISO 14713-2). The metallurgical and chemical nature of the

steel is irrelevant to protection by thermally sprayed or sherardized coatings.

The broad range of steels likely to be subject to zinc coating will commonly fall into the following

categories:

— carbon steel, composed simply of iron and carbon, accounts for 90 % of steel production [e.g.

EN 10025-2 and EN 10080 (steel reinforcement)];

— high-strength, low-alloy (HSLA) steels have small additions (usually <2 % by weight) of other

elements, typically 1,5 % manganese, to provide additional strength for a modest price increase

(e.g. EN 10025-6);

— low-alloy steel is alloyed with other elements, usually molybdenum, manganese, chromium, or nickel,

in amounts of up to 10 % by weight to improve the hardenability of thick sections (e.g. EN 10083-1).

Steel can be hot rolled or cold formed. Hot rolling is used to produce angle, “I”, “H” and other structural

sections. Some structural sections, e.g. safety barriers, cladding rails and cladding panels, are cold formed.

Cast and wrought irons are of various metallurgical and chemical compositions. This is irrelevant to

protection by thermally sprayed or sherardized coatings but special consideration is needed regarding

the cast irons most suitable for hot dip galvanizing (see ISO 14713-2).
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 14713-1:2017(E)
4.2 Zinc coatings

The application of zinc coatings provides an effective method of retarding or preventing corrosion of

ferrous materials (see Clause 1 for the range of zinc coatings/processes covered by this document).

Zinc coatings are used in this regard because they protect iron and steel both by barrier action and by

galvanic action.
5 Selection of zinc coating

The zinc coating system to be used should be selected by taking the following items into account:

a) the general environment (macro-climate) in which it is to be applied;

b) local variations in the environment (micro-climate), including anticipated future changes and any

exceptional exposure;
c) the required life to first maintenance of the zinc coating system;
d) the need for ancillary components;
e) the need for post-treatment for temporary protection;

f) the need for painting, either initially (duplex system) or when the zinc coating is approaching the

end of its life to first maintenance to achieve minimal maintenance cost;
g) the availability and cost;

h) if the life to first maintenance of the system is less than that required for the structure, its ease of

maintenance.

NOTE The life for a zinc coating in any particular atmospheric exposure condition is approximately

proportional to the thickness of the coating.

The operational sequence for applying the selected system should be determined in consultation with

the steel fabricator and the applier of the zinc coating system.
6 Design requirements
6.1 General principles of design to avoid corrosion

Design of structures and products should influence the choice of protective system. It may be

appropriate and economic to modify the design to suit the preferred protective system.

The items in a) to j) should be considered.
a) Safe and easy access for cleaning and maintenance should be provided.

b) Pockets and recesses in which water and dirt can collect should be avoided; a design with smooth

contours facilitates application of a protective coating and helps to improve corrosion resistance.

Corrosive chemicals should be directed away from structural components, e.g. drainage tubes

should be used to control de-icing salts.

c) Areas which are inaccessible after erection should be given a coating system designed to last the

required life of the structure.

d) If bimetallic corrosion (corrosion due to contact between dissimilar materials: metals and/or

alloys) is possible, additional protective measures should be considered (see ISO 14713-2).

e) Where the coated iron and steel are likely to be in contact with other building materials, special

consideration should be given to the contact area; e.g. the use of paint, tapes or plastic foils should

be considered.
© ISO 2017 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 14713-1:2017(E)

f) Hot dip galvanizing, sherardizing, mechanical coating, zinc flake coating or electroplating can be

provided only in works; thermal spraying can be applied in works or on site. When paint is to be

applied to a zinc coating, the application is more readily controlled in works but, where there is

a likelihood of substantial damage occurring during transportation and erection, specifiers may

prefer to apply the final paint coat on site. The application of a powder coating on metal-coated

steel can only be done in works.

Where the total system is applied offsite, the specification has to cover the need for care at all

stages to prevent damage to the finished iron and steel and set out repair procedures to the coating

once the steelwork is erected.

g) Hot dip galvanizing (in accordance with ISO 1461), sherardizing (in accordance with ISO 17668) or

thermal spraying (in accordance with ISO 2063) should take place after bending and other forms of

fabrication.

h) Methods of marking parts should not have an influence on the quality of the pre-treatment

operations prior to coating.

i) Precautions may be required to minimize the likelihood of deformation during processing or

subsequently.

j) The conditions experienced by the articles during coating application may also need to be

considered.
6.2 Design for application of different zinc coating processes

The design practice for hot dip coating differs from that for other zinc coating systems. ISO 14713-2

provides guidance on the design for hot dip coatings. This supplements the general principles of good

design for steel structures.
The design practice for sherardized coatings can be found in ISO 14713-3.

The design for zinc thermal spraying should be discussed with the thermal sprayer at an early stage so

that adequate provision is made for access to all areas of the article (see EN 15520).

The design for electroplating with zinc follows the general design principles for electroplating and these

are not given here. The design for mechanical coating is best discussed with specialist applicators; in

general, these processes are most suitable for small parts which can be tumbled in a barrel but specialist

plants may be available for other shapes.
6.3 Tubes and hollow sections
6.3.1 General

If they are dry and hermetically sealed, the internal surfaces of tubes and hollow sections will not need

protection. Where hollow sections are fully exposed to the weather, or interior environments that

might give rise to condensation, and are not hermetically sealed, consideration should be given to the

need for both internal and external protection.
6.3.2 Corrosion protection of internal and external surfaces

Hot dip galvanizing gives equal thickness internally and externally. There are some special products

where the thickness of the coating is different on internal and external surfaces, e.g. tubes for water

distribution systems (see EN 10240). When tubes and hollow sections are hot dip galvanized after

assembly into structures, drainage/venting holes should be provided for processing purposes (see

ISO 14713-2).

Sherardizing gives equal thickness internally and externally. No precautions are needed for hollow

sections. When tubes are sherardized, the zinc dust and sand mixture should be loaded into the tubes

before starting the thermal diffusion process (see ISO 14713-3).
4 © ISO 2017 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 14713-1:2017(E)
6.4 Connections

6.4.1 Fastenings to be used with hot dip galvanized, sherardized or thermally sprayed coatings

The protective treatment of bolts, nuts and other parts of the structural connections should be given

careful consideration. Ideally, their protective treatment should provide a similar performance to

that specified for the general surfaces. Specific requirements are given in the appropriate product

International Standards (e.g. ISO 10684) and in a series of International Standards for coatings on

fasteners which are in the course of preparation/publication.

Hot dip galvanized (see, for example, ISO 1461 which covers specified minimum coating thicknesses

up to 55 µm), sherardized or other coatings on steel fasteners should be considered. Alternatively,

stainless steel fasteners can be used; for precautions, to take in order to minimize the potential for

bimetallic corrosion, see 7.9.

The mating surfaces of connections made with high-strength friction-grip bolts should be given special

treatment. It is not necessary to remove thermally sprayed, sherardized or hot dip coatings from

such areas to obtain an adequate coefficient of friction. However, consideration has to be given to any

long-term slip or creep-avoidance requirements and to any necessary adjustments to the assembly

dimensions.
6.4.2 Welding considerations related to coatings

It is recommended to weld prior to hot dip galvanizing, sherardizing or thermal spraying. The use of

welding anti-spatter sprays that cannot be removed in the pretreatment process at the galvanizers’

works should be avoided. For this reason, where welding sprays are used, low silicone, water-soluble

sprays are recommended. After welding, the surface should be prepared to the standard specified for

preparing the steelwork overall before applying the protective coating process. Welding should be

balanced (i.e. equal amounts on each side of the main axis) to avoid introducing unbalanced stresses

in a structure. Welding residues have to be removed before coating. The normal pretreatments for

thermal spraying are usually sufficient for this purpose but extra pretreatment may be needed for hot

dip galvanizing; in particular, weld slag should be removed separately. Some forms of welding leave

alkaline deposits behind. These have to be removed by blast-cleaning followed by washing with clean

water before applying thermally sprayed coatings. (This does not apply to hot dip galvanizing and

sherardizing where the pretreatment process removes alkaline deposits.)

It is desirable that fabrication takes place without the use of a blast primer, as this has to be removed

before hot dipping, sherardizing or thermal spraying.

Where welding takes place after hot dip galvanizing, sherardizing or thermal spraying, it is preferable,

before welding, to remove the coating locally in the area of the weld to ensure the highest-quality weld.

After welding, protection should be appropriately restored locally by thermal spraying, “solder sticks”

and/or zinc dust paints.

It is not recommended to weld sherardized articles, but spot-welding may be possible in certain

applications.

After welding of coated steels, the surface should be prepared to the standard specified for preparing

the steelwork overall before applying paint or fusion-bonded powder coatings.

Assemblies comprising different metals needing different pre-treatments should be discussed with the

processor.

Welding of zinc-coated parts must be done with appropriate local air ventilation in accordance with

health and safety regulations.
© ISO 2017 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 14713-1:2017(E)
6.4.3 Brazing or soldering

Soft-soldered assemblies cannot be hot dip galvanized or sherardized and brazing should be avoided if

possible — many types of brazing are unsuitable for hot dip galvanizing or sherardizing. The galvanizer

or sherardizer should be consulted if brazing is being considered.

Since corrosive fluxes may be used in these processes, removal of flux residues after the coating process

is essential to avoid corrosion of the coated parts; the design of these parts should facilitate this.

6.5 Duplex systems

ISO 12944-5 and EN 13438 give information on organic coatings which are applied to hot dip galvanized

or sherardized coatings. When such an organic coating has been applied, the term “duplex system” is

used to describe the combination of coatings — historically, this term was most commonly used to

describe organic coatings on hot dip galvanized articles.

NOTE EN 15773 deals with quality and communications requirements in the supply chain when specifying

the supply of duplex systems.

The life of a zinc-coated steel structure is longer than the life of the zinc coating system that is initially

applied to it, as some steel can be lost by corrosion before a structure becomes unserviceable. If it is

necessary to prolong the life of the zinc coating, maintenance has to take place before any steel rusting

occurs and preferably while at least 20 µm to 30 µm of zinc coating remains. This gives a maintained

zinc coating plus organic coating system a longer total life than a simple organic coating.

The total life of a zinc coating plus organic coating system is usually significantly greater than the

sum of the lives of the zinc coating and protective organic coating. There is a synergistic effect, i.e. the

presence of zinc coatings reduces under-rusting of the paint film; the paint preserves the zinc coating

from early corrosion. Where it is desired to retain a reasonably intact layer of paint as a basis for

maintenance, the initially applied paint system should have extra thickness.

Maintenance usually takes place when the zinc coating loses its appearance or becomes degraded.

Zinc coatings usually take longer to degrade than paint. Hence, a zinc coating may be recommended

for 20 years or more up to first maintenance, whereas the same coating when covered by paint is, for

reasons of appearance of the paint, recommended for only 10 years up to first maintenance. It should

also be noted that an area of degraded paint can retain moisture and hence hasten the corrosion of

metal, particularly on a surface not washed by rain.

If maintenance is delayed until the zinc coating has been consumed and rusting has started, the iron

and steel have to be maintained in the same way as rusted painted steel.
6.6 Maintenance

Zinc coatings may be left unmaintained if the corrosion rate of the coating is insufficient to affect the

performance of the structure in its designed period of use. If a longer life span is required, maintenance

of the coating should be carried out by stripping and re-galvanizing (part of) the structure or by

painting while some original coating remains.
7 Corrosion in different environments
7.1 Atmospheric exposure

The corrosion rate of a zinc coating is affected by the time for which it is exposed to wetness, air

pollution and contamination of the surface, but the corrosion rates are much slower than for steel and

often decrease with time. General information on the atmospheric corrosion rate for zinc is given in

ISO 9224.

Table 1 gives basic groups of environments (related to ISO 9223). Where the relative humidity is below

60 %, the corrosion rate of iron and steel is negligible and they may not require zinc coating, e.g. inside

6 © ISO 2017 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 14713-1:2017(E)

many buildings. Zinc coating with or without painting may, however, be required for appearance or

for reasons of hygiene, e.g. in a food factory. When the relative humidity is higher than 60 % or where

they are exposed to wet or immersed conditions or prolonged condensation then, like most metals,

iron and steel are subject to more serious corrosion. Contaminants deposited on the surface, notably

chlorides and sulfates, accelerate attack. Substances that deposit on the surface of the iron and steel

increase corrosion if they absorb moisture or go into solution on the surface of the iron and steel.

The temperature also influences the corrosion rate of unprotected iron and steel and

...

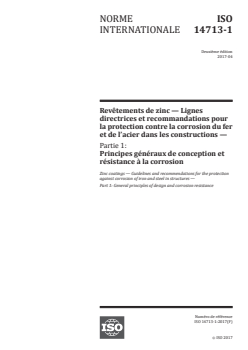

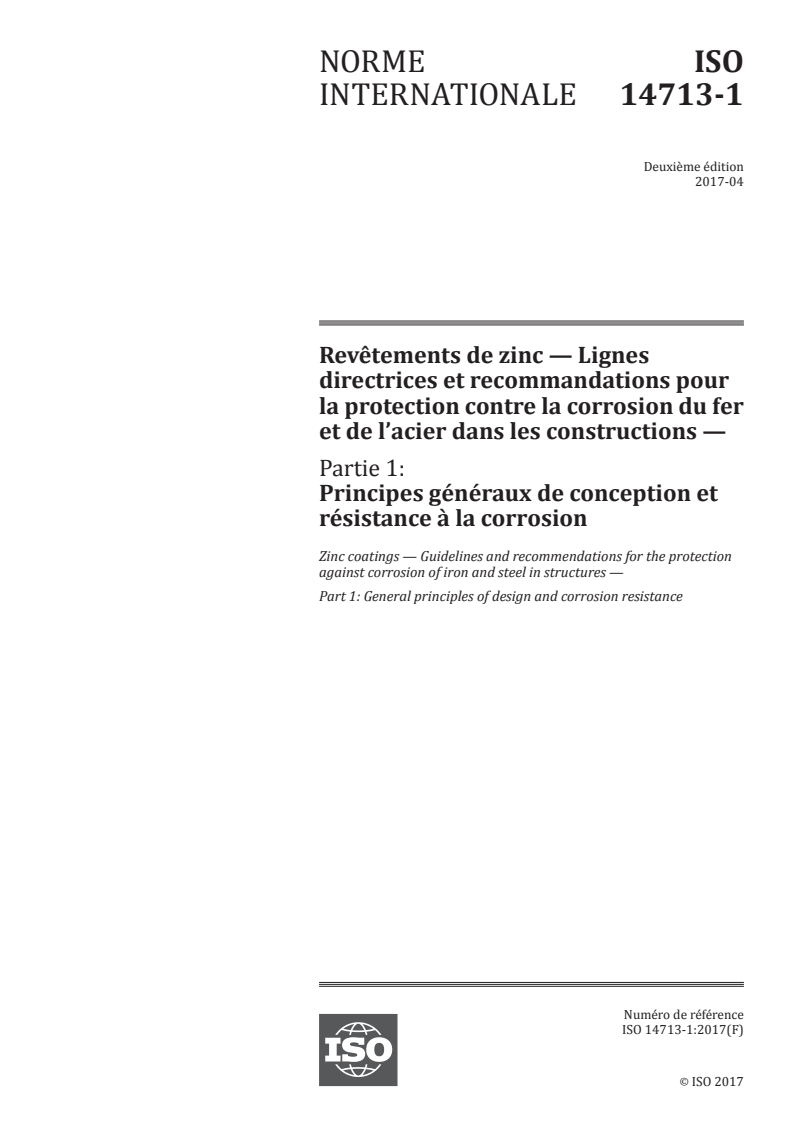

NORME ISO
INTERNATIONALE 14713-1
Deuxième édition
2017-04
Revêtements de zinc — Lignes
directrices et recommandations pour
la protection contre la corrosion du fer
et de l’acier dans les constructions —
Partie 1:
Principes généraux de conception et
résistance à la corrosion
Zinc coatings — Guidelines and recommendations for the protection
against corrosion of iron and steel in structures —
Part 1: General principles of design and corrosion resistance
Numéro de référence
ISO 14713-1:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 14713-1:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14713-1:2017(F)

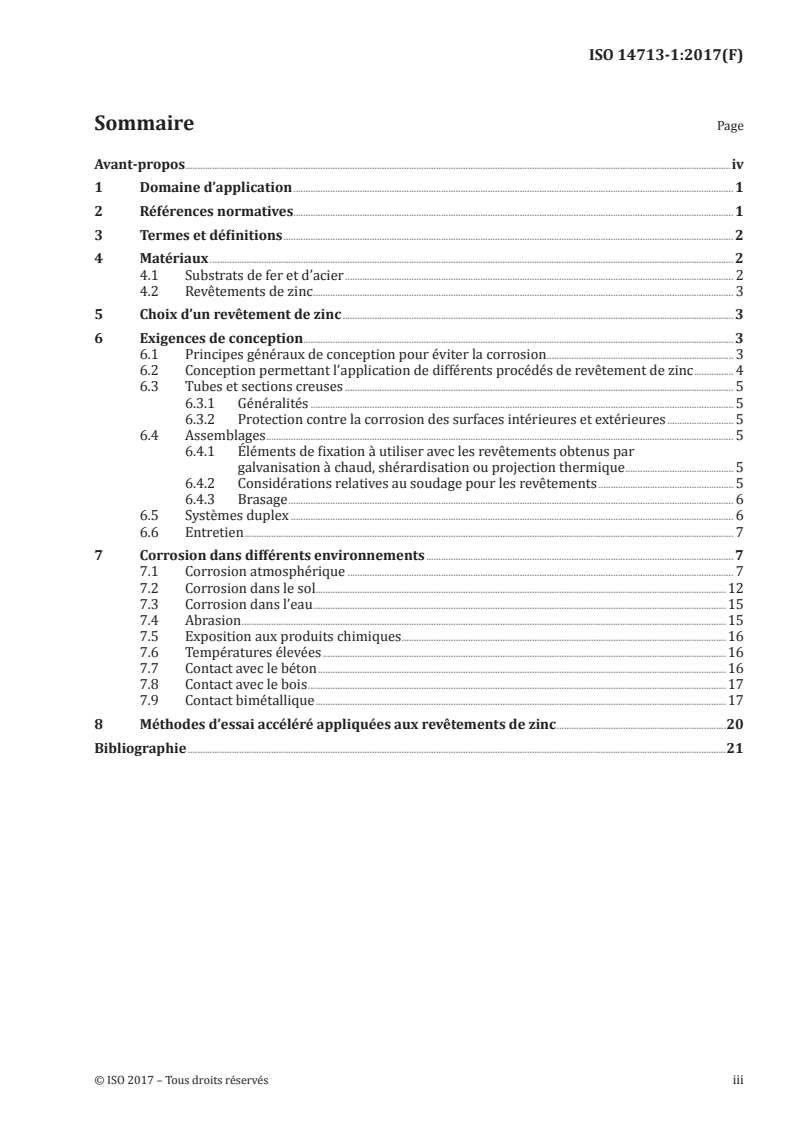

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Matériaux ..................................................................................................................................................................................................................... 2

4.1 Substrats de fer et d’acier .............................................................................................................................................................. 2

4.2 Revêtements de zinc ........................................................................................................................................................................... 3

5 Choix d’un revêtement de zinc ............................................................................................................................................................... 3

6 Exigences de conception............................................................................................................................................................................... 3

6.1 Principes généraux de conception pour éviter la corrosion ............................................................................ 3

6.2 Conception permettant l’application de différents procédés de revêtement de zinc ................ 4

6.3 Tubes et sections creuses .............................................................................................................................................................. 5

6.3.1 Généralités ............................................................................................................................................................................ 5

6.3.2 Protection contre la corrosion des surfaces intérieures et extérieures ........................... 5

6.4 Assemblages .............................................................................................................................................................................................. 5

6.4.1 Éléments de fixation à utiliser avec les revêtements obtenus par

galvanisation à chaud, shérardisation ou projection thermique ............................................ 5

6.4.2 Considérations relatives au soudage pour les revêtements ....................................................... 5

6.4.3 Brasage ..................................................................................................................................................................................... 6

6.5 Systèmes duplex .................................................................................................................................................................................... 6

6.6 Entretien ....................................................................................................................................................................................................... 7

7 Corrosion dans différents environnements ............................................................................................................................. 7

7.1 Corrosion atmosphérique ............................................................................................................................................................. 7

7.2 Corrosion dans le sol ......... ..............................................................................................................................................................12

7.3 Corrosion dans l’eau ........................................................................................................................................................................15

7.4 Abrasion .....................................................................................................................................................................................................15

7.5 Exposition aux produits chimiques ....................................................................................................................................16

7.6 Températures élevées ....................................................................................................................................................................16

7.7 Contact avec le béton ......................................................................................................................................................................16

7.8 Contact avec le bois ..........................................................................................................................................................................17

7.9 Contact bimétallique .......................................................................................................................................................................17

8 Méthodes d’essai accéléré appliquées aux revêtements de zinc .....................................................................20

Bibliographie ...........................................................................................................................................................................................................................21

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14713-1:2017(F)

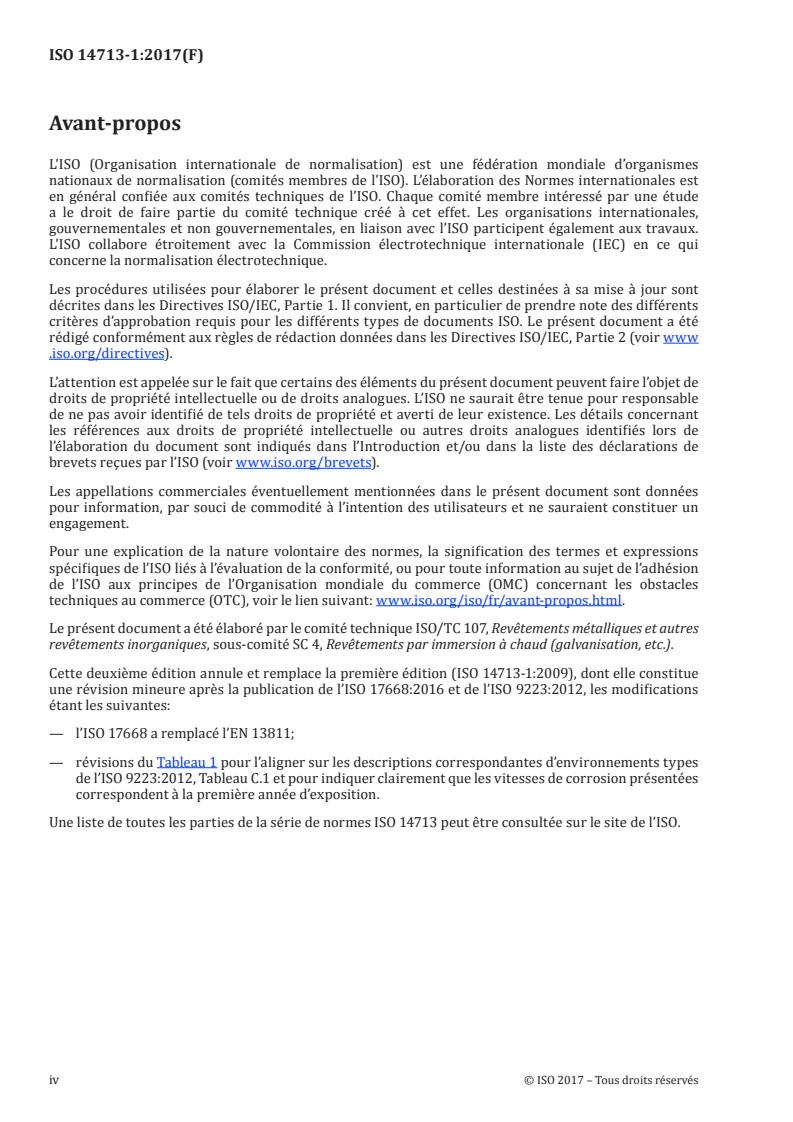

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 107, Revêtements métalliques et autres

revêtements inorganiques, sous-comité SC 4, Revêtements par immersion à chaud (galvanisation, etc.).

Cette deuxième édition annule et remplace la première édition (ISO 14713-1:2009), dont elle constitue

une révision mineure après la publication de l’ISO 17668:2016 et de l’ISO 9223:2012, les modifications

étant les suivantes:
— l’ISO 17668 a remplacé l’EN 13811;

— révisions du Tableau 1 pour l’aligner sur les descriptions correspondantes d’environnements types

de l’ISO 9223:2012, Tableau C.1 et pour indiquer clairement que les vitesses de corrosion présentées

correspondent à la première année d’exposition.

Une liste de toutes les parties de la série de normes ISO 14713 peut être consultée sur le site de l’ISO.

iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 14713-1:2017(F)
Revêtements de zinc — Lignes directrices et
recommandations pour la protection contre la corrosion
du fer et de l’acier dans les constructions —
Partie 1:
Principes généraux de conception et résistance à la
corrosion
1 Domaine d’application

Le présent document fournit des lignes directrices et des recommandations concernant les principes

généraux de conception appropriés pour les pièces revêtues de zinc pour la protection contre la

corrosion et le niveau de résistance à la corrosion assuré par les revêtements de zinc appliqués aux

pièces en fer ou en acier, exposées à de nombreux environnements. La protection initiale est traitée en

relation avec
— les procédés normalisés existants,
— les considérations théoriques, et
— les environnements d’utilisation.

Le présent document s’applique aux revêtements de zinc appliqués au moyen des procédés suivants:

a) revêtements obtenus par galvanisation à chaud (appliqués après fabrication);

b) revêtements obtenus par galvanisation à chaud (appliqués sur tôle en continu);

c) revêtements obtenus par shérardisation;
d) revêtements obtenus par projection thermique;
e) revêtements obtenus par voie mécanique (matoplastie);
f) revêtements obtenus par galvanoplastie.

Ces lignes directrices et recommandations ne traitent pas de l’entretien de la protection contre la

corrosion en service pour l’acier revêtu de zinc. Des lignes directrices correspondantes sont fournies

dans l’ISO 12944-5 et dans l’ISO 12944-8.

NOTE Il existe un grand nombre de normes de produits (par exemple les clous, les éléments de fixation, les

canalisations en fonte ductile, etc.) fournissant des exigences spécifiques pour les systèmes de revêtement de

zinc appliqués qui dépassent le cadre des lignes directrices générales spécifiées dans le présent document. Ces

exigences spécifiques relatives aux produits prévalent sur les présentes recommandations générales.

2 Références normatives

ISO 1461, Revêtements par galvanisation à chaud sur produits finis en fonte et en acier — Spécifications et

méthodes d’essai

ISO 2063, Projection thermique — Revêtements métalliques et autres revêtements inorganiques — Zinc,

aluminium et alliages de ces métaux
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 14713-1:2017(F)

ISO 2064, Revêtements métalliques et autres revêtements inorganiques — Définitions et principes

concernant le mesurage de l’épaisseur

ISO 8044:2015, Corrosion des métaux et alliages — Termes principaux et définitions

ISO 12683, Dépôts de zinc par voie mécanique (matoplastie) — Spécifications et méthodes de contrôle

ISO 17668, Revêtements par diffusion de zinc sur les produits ferreux — Shérardisation — Spécification

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 1461, l’ISO 2063,

l’ISO 2064, l’ISO 8044, l’ISO 12683 et l’ISO 17668 ainsi que les suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/

— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp

3.1
corrosion atmosphérique

corrosion pour laquelle l’atmosphère terrestre à température ambiante est le milieu corrosif

[SOURCE: ISO 8044:2015, 3.4]
3.2
température élevée
température comprise entre +60 °C et +200 °C
3.3
exposition exceptionnelle

cas particulier d’exposition qui accélère de façon significative la corrosion et/ou qui soumet le système

de protection contre la corrosion à des conditions plus sévères
3.4
durée de vie avant le premier entretien

laps de temps entre le revêtement initial et le moment où la détérioration du revêtement rend les

opérations d’entretien nécessaires pour continuer d’assurer la protection du métal de base

4 Matériaux
4.1 Substrats de fer et d’acier

En galvanisation à chaud, la réactivité de l’acier est modifiée par sa composition chimique, en particulier

par les teneurs en silicium et phosphore (voir l’ISO 14713-2). La nature métallurgique et chimique de

l’acier n’a pas d’importance vis-à-vis de la protection par projection thermique ou shérardisation.

La large gamme d’aciers auxquels il est possible d’appliquer des revêtements de zinc comprend

généralement les catégories suivantes:

— l’acier au carbone, composé simplement de fer et de carbone, constitue 90 % de la production d’acier

[par exemple l’EN 10025-2 et l’EN 10080 (armature en acier)];

— les aciers faiblement alliés HR comportent un faible pourcentage d’autres éléments (généralement

< 2 % en poids), généralement 1,5 % de manganèse, pour assurer une plus grande résistance à un

coût modéré (par exemple l’EN 10025-6);
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 14713-1:2017(F)

— l’acier faiblement allié est constitué d’autres éléments, généralement du molybdène, manganèse,

chrome ou nickel, dans des quantités jusqu’à 10 % en poids pour améliorer la trempabilité des

sections épaisses (par exemple l’EN 10083-1).

L’acier peut être laminé à chaud ou formé à froid. Le laminage à chaud est utilisé pour produire la

poutrelle courante, en «I», en «H» et d’autres profils de construction. Certains profils de construction

plus petits sont formés à froid, par exemple les barrières de sécurité, les lisses de façade et les bardages.

Les fontes et fers forgés sont de compositions métallurgique et chimique diverses. Cela est sans effet

sur la protection par projection thermique ou shérardisation, mais il faut accorder une attention

particulière au choix des fontes se prêtant le mieux à la galvanisation à chaud (voir l’ISO 14713-2).

4.2 Revêtements de zinc

L’application de revêtements de zinc est une méthode efficace pour retarder ou prévenir la corrosion des

matériaux ferreux (pour la gamme de revêtements de zinc/procédés traités par le présent document,

voir l’Article 1). Les revêtements de zinc sont utilisés à cet effet parce qu’ils protègent le fer et l’acier de

la corrosion non seulement en y faisant obstacle mais aussi par action galvanique.

5 Choix d’un revêtement de zinc

Il convient de sélectionner le système de revêtement de zinc en tenant compte des points suivants:

a) l’environnement général (macroclimat) dans lequel il est destiné à être utilisé;

b) les variations locales de l’environnement (microclimat), y compris tout éventuel changement et

toute exposition exceptionnelle;

c) la durée de vie requise avant les premières opérations d’entretien du système de revêtement de zinc;

d) les éléments auxiliaires éventuellement nécessaires;

e) la nécessité éventuelle d’un post-traitement assurant une protection temporaire;

f) la nécessité éventuelle d’appliquer une peinture dès le départ (systèmes duplex), ou peu avant le

moment prévu pour effectuer les premières opérations d’entretien sur le revêtement de zinc, afin

de réduire les coûts d’entretien;
g) la disponibilité et le coût;

h) dans le cas où la durée de vie du système avant les premières opérations d’entretien est inférieure à

celle requise pour la construction, la facilité de son entretien.

NOTE La durée de vie d’un revêtement de zinc dans toute condition d’exposition atmosphérique particulière

est approximativement proportionnelle à son épaisseur.

Il convient que l’ordre à respecter pour effectuer les opérations nécessaires à l’application du

système sélectionné soit déterminé conjointement par le producteur d’acier et la personne chargée de

l’application du système de revêtement de zinc.
6 Exigences de conception
6.1 Principes généraux de conception pour éviter la corrosion

Il convient que le choix du système de protection se fasse en fonction de la conception des structures

et des installations. Il peut s’avérer économique ou judicieux de modifier la conception d’une structure

pour l’adapter au système de protection choisi.
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 14713-1:2017(F)
Il convient de prendre en compte les points a) à j).

a) Il convient de prévoir un accès facile et sans danger pour le nettoyage et l’entretien.

b) Il convient d’éviter les poches et cavités favorisant l’accumulation d’eau et de saleté; des contours

lisses facilitent l’application d’un revêtement protecteur et améliorent la résistance à la corrosion.

Il convient d’évacuer les produits chimiques corrosifs à distance des éléments de construction; par

exemple, il convient d’utiliser des tubes de drainage pour contrôler les sels de dégivrage.

c) Il convient de doter les zones inaccessibles après montage d’un système de revêtement conçu pour

durer aussi longtemps que la durée de vie prévue pour la structure.

d) En présence d’une corrosion bimétallique éventuelle (corrosion due au contact entre des matériaux

de nature différente: métaux et/ou alliages), il convient d’envisager des mesures de protection

supplémentaires (voir l’ISO 14713-2).

e) Lorsque le fer et l’acier revêtus sont susceptibles d’entrer en contact avec d’autres matériaux

de construction, il convient que la zone de contact fasse l’objet d’une attention particulière; par

exemple, il convient d’étudier la possibilité d’utiliser de la peinture, des rubans ou des feuilles en

matière plastique.

f) La galvanisation à chaud, la shérardisation, la matoplastie, le dépôt lamellaire de zinc ou la

galvanoplastie ne peuvent être réalisés qu’en atelier; la projection thermique peut se faire en atelier

ou sur site. Lorsqu’une peinture doit être appliquée à un revêtement de zinc, son application est plus

facile à contrôler en atelier, mais, si elle risque d’être abîmée pendant le transport ou le montage,

les prescripteurs peuvent choisir d’appliquer la dernière couche de peinture sur site. L’application

d’un revêtement poudre sur de l’acier revêtu de métal ne peut être réalisée qu’en atelier.

Lorsque l’ensemble du système est appliqué en atelier, les spécifications doivent faire état des

précautions qui s’imposent à toutes les étapes pour éviter d’endommager le fer et l’acier revêtus, et

prévoir des procédures de réparation du revêtement après montage de la structure en acier.

g) Il convient que la galvanisation à chaud (conformément à l’ISO 1461), la shérardisation

(conformément à l’ISO 17668) ou la projection thermique (conformément à l’ISO 2063) soient

effectuées après le cintrage ou autre procédé de fabrication.

h) Les méthodes de marquage des pièces avant le revêtement ne doivent pas avoir d’incidence sur la

qualité des opérations de traitement préalable.

i) Des précautions peuvent être nécessaires pour minimiser les risques de déformation pendant ou

après le traitement.

j) Il peut être nécessaire de tenir compte des conditions d’exposition auxquelles sont soumises les

pièces pendant l’application du revêtement.

6.2 Conception permettant l’application de différents procédés de revêtement de zinc

La conception pratique pour la galvanisation à chaud diffère de celle exigée pour d’autres systèmes de

revêtement de zinc. L’ISO 14713-2 fournit des conseils sur la conception des pièces avant revêtements

appliqués par galvanisation à chaud. Ceux-ci complètent les principes généraux de bonne conception

des constructions en acier.

L’ISO 14713-3 donne des informations sur la conception pratique des pièces avant revêtements obtenus

par shérardisation.

Il convient que la projection thermique de zinc soit discutée dès le début avec le responsable de la

projection thermique afin de prévoir des dispositions appropriées donnant accès à toutes les zones de

la pièce (voir l’EN 15520).

La conception des pièces pour le zingage électrolytique suit les principes généraux de conception pour

la galvanoplastie; ces derniers ne sont pas donnés ici. La conception des pièces pour la matoplastie sera

4 © ISO 2017 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 14713-1:2017(F)

discutée avec des spécialistes; en général, ces procédés conviennent mieux aux petites pièces pouvant

être traitées au tonneau, mais il peut exister des installations spécialisées pour d’autres formes de pièces.

6.3 Tubes et sections creuses
6.3.1 Généralités

Si elles sont sèches et hermétiquement fermées, il est en général inutile d’appliquer une protection sur

les surfaces internes des tubes et sections creuses. Si les sections creuses sont destinées à être exposées

aux conditions atmosphériques ou à des environnements intérieurs susceptibles de générer de la

condensation, et qu’elles ne sont pas hermétiquement fermées, il convient de prévoir une protection à la

fois à l’intérieur et à l’extérieur.
6.3.2 Protection contre la corrosion des surfaces intérieures et extérieures

La galvanisation à chaud dote la pièce d’un revêtement d’épaisseur égale à l’intérieur comme à l’extérieur.

Certains produits spéciaux présentent une épaisseur de revêtement différente sur les surfaces

intérieures et extérieures, par exemple les tubes de réseaux de distribution d’eau (voir l’EN 10240). Si

des tubes et des sections creuses sont galvanisés à chaud après assemblage sous forme de structure, il

convient de ménager en conséquence des orifices d’évacuation (voir l’ISO 14713-2).

La shérardisation dote la pièce d’un revêtement d’épaisseur égale à l’intérieur comme à l’extérieur. Les

sections creuses ne font l’objet d’aucune précaution particulière. Lorsque les tubes sont shérardisés, il

convient de charger dans les tubes le mélange de poussière de zinc et de sable avant de commencer le

processus de diffusion thermique (voir l’ISO 14713-3).
6.4 Assemblages

6.4.1 Éléments de fixation à utiliser avec les revêtements obtenus par galvanisation à chaud,

shérardisation ou projection thermique

Il convient d’accorder une attention particulière au traitement de protection des boulons, écrous

et autres pièces des assemblages structuraux. Dans l’idéal, il convient de les doter d’une protection

similaire à celle spécifiée pour l’ensemble des surfaces. Des exigences spécifiques sont données dans

les Normes internationales de produits correspondantes (par exemple l’ISO 10684) ainsi que dans une

série de Normes internationales relatives aux revêtements des éléments de fixation actuellement en

cours de préparation/de publication.

Il convient de prendre en considération les éléments de fixation galvanisés à chaud (voir par exemple

l’ISO 1461 qui couvre les épaisseurs minimales de revêtement jusqu’à 55 µm), shérardisés ou les autres

revêtements des éléments de fixation en acier. Il est également possible d’utiliser des éléments de

fixation en acier inoxydable; pour les précautions à prendre dans le but de réduire le risque de corrosion

bimétallique, voir 7.9.

Il convient d’appliquer un traitement spécial sur les surfaces en contact des assemblages réalisés avec

des boulons H.R. travaillant au frottement. Il n’est pas nécessaire de retirer les revêtements obtenus par

projection thermique, shérardisation ou galvanisation à chaud de ces zones pour obtenir un coefficient

de frottement adéquat. Cependant, il convient de tenir compte des exigences pour éviter le glissement à

long terme ou le fluage, ainsi que des ajustements nécessaires aux dimensions de l’assemblage.

6.4.2 Considérations relatives au soudage pour les revêtements

Il est recommandé de procéder au soudage avant galvanisation à chaud, shérardisation ou projection

thermique. Il convient d’éviter l’utilisation de bombes anti-projections pour le soudage, qui ne peuvent

pas être éliminées pendant le procédé de traitement préalable dans l’atelier du galvaniseur. Pour cette

raison, si des bombes anti-projections pour le soudage sont utilisées, les bombes à faible teneur en

silicone et les bombes hydrosolubles sont recommandées. Après le soudage, il convient de préparer la

surface au niveau précisé pour l’ensemble de la structure en acier, avant l’application du revêtement

© ISO 2017 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 14713-1:2017(F)

de protection. Il convient de veiller à la symétrie du soudage (c’est-à-dire à répartir de façon égale les

soudures de part et d’autre de l’axe principal) pour éviter d’introduire des contraintes asymétriques

dans la structure. Il convient d’éliminer les résidus du soudage avant d’appliquer le revêtement.

À cet effet, les traitements préalables courants pour la projection thermique suffisent en général

mais, pour ce qui concerne la galvanisation à chaud, un traitement préalable supplémentaire peut

s’avérer nécessaire; le nettoyage des scories de soudage, en particulier, fait généralement l’objet d’une

opération particulière. Certaines formes de soudage laissent des dépôts basiques. Ceux-ci doivent être

éliminés par décapage mécanique suivi d’un rinçage à l’eau claire avant application d’un revêtement

par projection thermique (cela ne s’applique pas à la galvanisation à chaud et à la shérardisation où le

traitement préalable élimine les dépôts basiques.).

Il est déconseillé d’utiliser un grenaillé prépeint en cours de fabrication, car il devra être éliminé avant

galvanisation à chaud, shérardisation ou projection thermique.

Lorsque le soudage a lieu après galvanisation à chaud, shérardisation ou projection thermique, il

est recommandé de retirer le revêtement localement sur la zone à souder, avant le soudage, pour

garantir une soudure de meilleure qualité. Après le soudage, il convient de reconditionner localement

la protection par projection thermique, utilisation de «baguettes de brasure» et/ou application de

peintures riches en zinc.

Il n’est pas recommandé de souder des pièces shérardisées, mais il est admis de procéder à un soudage

par points pour certaines applications.

Après le soudage d’aciers revêtus, il convient de préparer la surface au niveau de qualité spécifié

pour la préparation de l’ensemble de la structure en acier, avant d’y appliquer une peinture ou un

revêtement poudre.

Il convient que les assemblages de métaux différents, exigeant des traitements préalables différents,

soient discutés avec l’applicateur.

Les parties revêtues de zinc doivent être soudées avec une ventilation locale d’air appropriée

conformément aux réglementations en matière de santé et de sécurité.
6.4.3 Brasage

Il est impossible de galvaniser à chaud ou de shérardiser les assemblages réalisés par brasage tendre;

quant au brasage fort, il convient de l’éviter dans la mesure du possible (de nombreux types de brasage

sont incompatibles avec la galvanisation à chaud ou la shérardisation). Il convient que tout brasage fort

envisagé soit soumis à l’avis d’un galvanisateur ou shérardiseur.

Ces processus pouvant faire appel à l’utilisation de flux corrosifs, il est essentiel de bien nettoyer

les résidus de flux après le processus de revêtement pour éviter la corrosion des parties revêtues. Il

convient que les pièces soient conçues pour permettre cette opération.
6.5 Systèmes duplex

L’ISO 12944-5 et l’EN 13438 donnent des informations sur l’application de revêtements organiques aux

revêtements galva
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
