INTERNATIONAL ISO
STANDARD 16119-5
First edition
2023-11
Agricultural and forestry
machinery — Environmental
requirements for sprayers —
Part 5:
Aerial spray systems
Matériel agricole et forestier — Exigences environnementales pour les
pulvérisateurs —
Partie 5: Systèmes aériens de pulvérisation
Reference number
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 List of significant hazards . 2
5 Requirements . 3
5.1 General . 3
5.2 Sprayer tanks . 3
5.2.1 Materials . 3
5.2.2 Tank openings . 3
5.2.3 Emptying . 4
5.2.4 Tank contents indicator(s) . 4
5.2.5 Agitation . 4
5.2.6 Filling pre-mix tank . 4
5.3 Hoses and lines . 5
5.4 Spray boom . 5
5.4.1 Design and location . 5
5.4.2 Adjustment . 5
5.5 Safety measures . 5
5.6 Filters . 6
5.7 Nozzles/atomizers . 6
5.8 Measuring systems . 6
5.8.1 General . 6
5.8.2 Provisions for connecting test equipment . 7
5.9 Volume/area adjustment system. 7
5.10 Distribution and control of spray drift . 7
5.10.1 Distribution . 7
5.10.2 Control of spray drift . 8
5.10.3 Swathe marking/mapping . 8
5.11 Cleaning . 8
5.11.1 Cleaning devices at the sprayer . 8
5.11.2 Water tanks . 8
6 Instruction handbook/Operator’s manual . 8
7 Markings . 9
Annex A (informative) Guidelines, aerial deposition models and nozzle drop size category
websites .10
Bibliography .11
iii

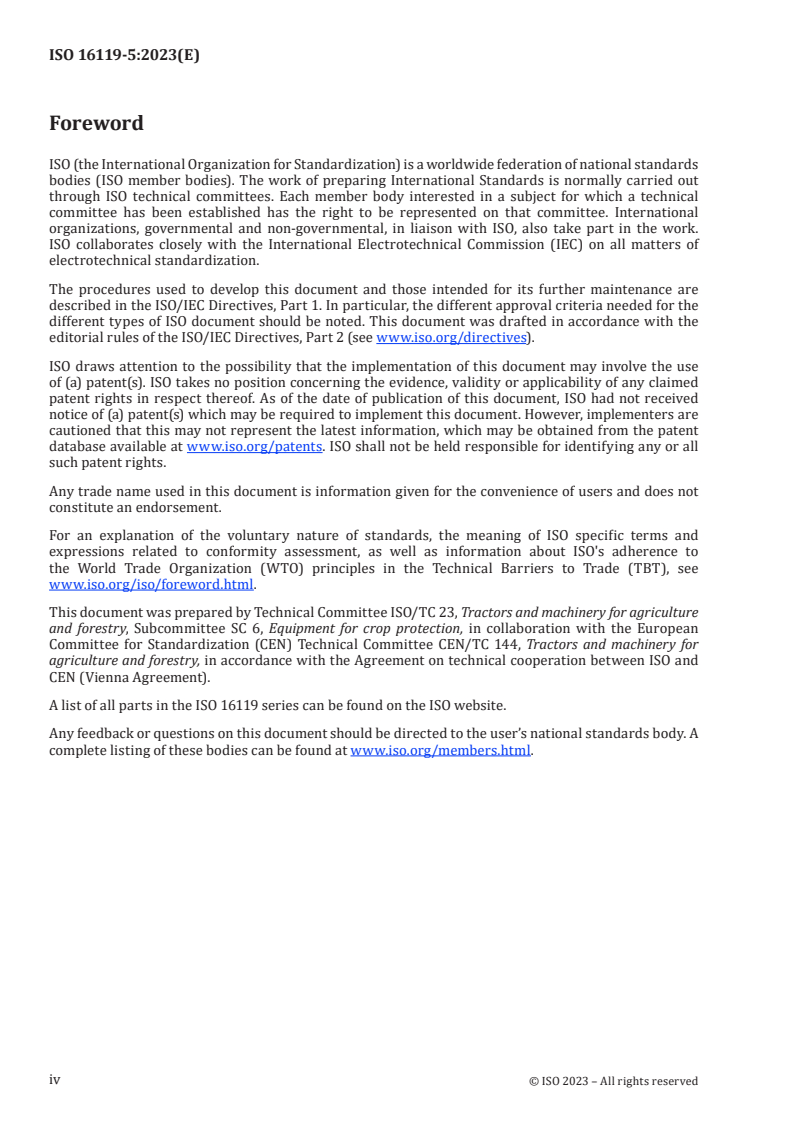

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture
and forestry, Subcommittee SC 6, Equipment for crop protection, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 144, Tractors and machinery for
agriculture and forestry, in accordance with the Agreement on technical cooperation between ISO and
CEN (Vienna Agreement).
A list of all parts in the ISO 16119 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
Significant areas are sprayed globally by fixed wing and rotary aircraft in order to overcome serious
pest threats to agriculture and forestry. Aerial application is used where difficult terrain or crop
(forests) dictate as well as for timely application to large areas, in order to maximize efficient use of
crop protection products and minimize environmental impact. This document specifies requirements
and methods for verification, design and performance which are often unique from other sprayer
equipment. This does not cover aircraft safety and design criteria for air worthiness and aircraft
registration nor pilot or operator requirements all of which will be specified separately by countries or
regions. Industry stakeholders such as the USA National Agricultural Aviation Association (NAAA) and
their partner National Agricultural Aviation Research and Education Fund have provided input to the
development.
This document is a type-C standard as stated in ISO 12100:2010.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organizations, market surveillance, etc.).
Others can be affected by the level of machinery safety achieved with the means of the document by the
above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g. trade unions, organizations for people with special needs);
— service providers, e.g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate at the drafting
process of this document.
The machinery concerned and the extent to which hazards, hazardous situations or hazardous events
are covered are indicated in the Scope of this document.
When requirements of this type-C standard are different from those, which are stated in type-A or
type- B standards, the requirements of this type-C standard take precedence over the requirements of
the other standards for machines that have been designed and built according to the requirements of
this type-C standard.
v
INTERNATIONAL STANDARD ISO 16119-5:2023(E)
Agricultural and forestry machinery — Environmental
requirements for sprayers —
Part 5:
Aerial spray systems
1 Scope
This document specifies requirements and the means for their verification for the design and
performance of aerial fixed wing and rotary aircraft spray systems for agriculture, forestry, turf, and
vegetation control in transport access ways (such as gas and electric lines) with regard to minimizing
the potential risk of environmental contamination during use, including misuse foreseeable by the
manufacturer.
It is intended to be used with ISO 16119-1:2013, which gives general requirements common to all the
sprayer types covered by ISO 16119. When requirements of this document are different from those
stated in ISO 16119-1:2013, the requirements of this document take precedence over the requirements
of ISO 16119-1:2013 for machines within the scope of this document.
This document does cover safety of aerial spray equipment not covered by ISO 4254 series.
This document is not applicable to sprayers manufactured before the date of its publication, or
unmanned aerial vehicles (such as drones).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1401:2016, Rubber hoses for agricultural spraying
ISO 5681:2020, Equipment for crop protection — Vocabulary
ISO 5682-1:2017, Equipment for crop protection — Spraying equipment — Part 1: Test methods for sprayer
nozzles
ISO 5682-3:2017, Equipment for crop protection — Spraying equipment — Part 3: Test method to assess
the performance of volume/area adjustment systems
ISO 5682-4:2021, Equipment for crop protection — Spraying equipment — Part 4: Test methods for
agitation of sprayer tanks
ISO 9357:1990, Equipment for crop protection — Agricultural sprayers — Tank nominal volume and filling
hole diameter
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13440:1996, Equipment for crop protection — Agricultural sprayers — Determination of the volume of
total residual
ISO 16119-1:2013, Agricultural and forestry machinery — Environmental requirements for sprayers —
Part 1: General
ISO 22368-3:2004, Crop protection equipment — Test methods for the evaluation of cleaning systems —
Part 3: Internal cleaning of tank
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5681:2020, ISO 12100:2010
and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
fixed wing aircraft
aircraft with fixed wings approved by local or national authority equipped for the application of plant
protection products and fertilizers on crops, including forestry and grasslands
3.2
rotary aircraft
helicopter (rotary propelled) aircraft approved by local or national authority equipped for the
application of plant protection products and fertilizers on crops, including forestry and grasslands
3.3
global navigation satellite system
GNSS
generic term for satellite navigation systems that provide autonomous geospatial positioning with
global coverage
[SOURCE: ISO/TS 11356:2011, 3.2]
4 List of significant hazards
Table 1 specifies the significant hazards, the significant hazardous situations, and significant hazardous
event(s) covered by this document that have been identified by risk assessment as being relevant for
this type of machine with regard to environmental contamination, and which require specific action by
the designer or manufacturer to eliminate or to reduce environmental contamination.
Attention is drawn to the necessity to verify that the environmental requirements specified in both
ISO 16119-1:2013 and this document apply to each significant hazard presented by a given machine and
to validate that the risk assessment is complete.
Table 1 — List of significant hazards
Hazardous Clause/subclause of
Hazard
situation/event this document
4.1 Spillages Filling, filters 5.2; 5.2.6; 5.5
Mixing of plant protection 5.2.6; 5.11.1
product
4.2 Contamination of the water supply Filling 5.2.6; 5.11
4.3 Leakages Transport and application 5.2.6; 5.6; 5.2
4.4 Overfilling Filling 5.2; 5.2.4; 5.2.6
4.5 Dispersal of spray mix residues or plant Drainage 5.2.3; 5.2.4; 5.11.1
protection products
Cleaning and rinsing 5.2.3;5.5; 5.11
TTabablele 1 1 ((ccoonnttiinnueuedd))
Hazardous Clause/subclause of
Hazard
situation/event this document
4.6 Accidental leakages Accidental opening of tank 5.2.4; 5.4;
outlet
Hose leaks 5.2
4.7 Over-dosing Heterogeneous mixing 5.2.5
…. Overlapping 5.10; 5.9
Sprayer adjustment/control 5.10
Sprayer maintenance/service 5.8.2; 6
Unintended deposition 5.5
4.8 Unintended spraying outside the target Deposition outside the 5.5; 5.10
area target area
Spraying stop control 5.7
4.9 Drift Spraying 5.10
4.10 Dispersal of spray mix Intervention on the sprayer 5.9, 5.10,
during application or service
4.11 Dripping Spraying stop control 5.7
4.12 Aircraft collision (wire strikes) Aircraft working 5.5
5 Requirements
5.1 General
General requirements common to all sprayer types are covered by ISO 16119-1:2013.
5.2 Sprayer tanks
The total tank volume shall be at least 5 % more than its nominal volume for open top filling, to prevent
spillage as a result of overfilling. For filling via hose connections, such as auto closing fill valves and
closed transfer dry-breaks, the total tank volume shall be at least 1 % more than its nominal volume.
Compliance shall be checked by inspection and measurement.
5.2.1 Materials
Materials used shall be resistant to plant p
...
NORME ISO
INTERNATIONALE 16119-5
Première édition
2023-11
Matériel agricole et forestier —
Exigences environnementales pour les
pulvérisateurs —
Partie 5:
Systèmes aériens de pulvérisation
Agricultural and forestry machinery — Environmental requirements
for sprayers —
Part 5: Aerial spray systems
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Liste des phénomènes dangereux significatifs . 2
5 Exigences . 3
5.1 Généralités . 3
5.2 Cuves du pulvérisateur . 3
5.2.1 Matériaux . 4
5.2.2 Ouvertures de cuve . 4
5.2.3 Vidange . 4
5.2.4 Indicateurs de niveau de la cuve . 4
5.2.5 Agitation . 4
5.2.6 Cuve de pré-mélange/remplissage . 5
5.3 Flexibles et conduites . 5
5.4 Rampe de pulvérisation . . 5
5.4.1 Conception et emplacement. 5
5.4.2 Ajustements . 6
5.5 Mesures de sécurité . 6
5.6 Filtres . 6
5.7 Buses/systèmes d’atomisation . 6
5.8 Appareillage de mesurage . 7
5.8.1 Généralités . 7
5.8.2 Dispositions pour le raccordement d’équipements d’essai . 7
5.9 Système de régulation du volume/surface . 8
5.10 Distribution et commande de la dérive de pulvérisation . 8
5.10.1 Distribution . 8
5.10.2 Commande de la dérive de pulvérisation . 8
5.10.3 Marquage/cartographie des andains . 9
5.11 Nettoyage . 9
5.11.1 Dispositifs de nettoyage sur le pulvérisateur . . 9
5.11.2 Cuves d’eau. 9
6 Notice d’instructions/manuel d’utilisation . 9
7 Marquage .10
Annexe A (informative) Sites Internet relatifs aux directives, aux modèles de dépôtpar
voie aérienne et aux catégories de taille de gouttes des buses .11
Bibliographie .12
iii

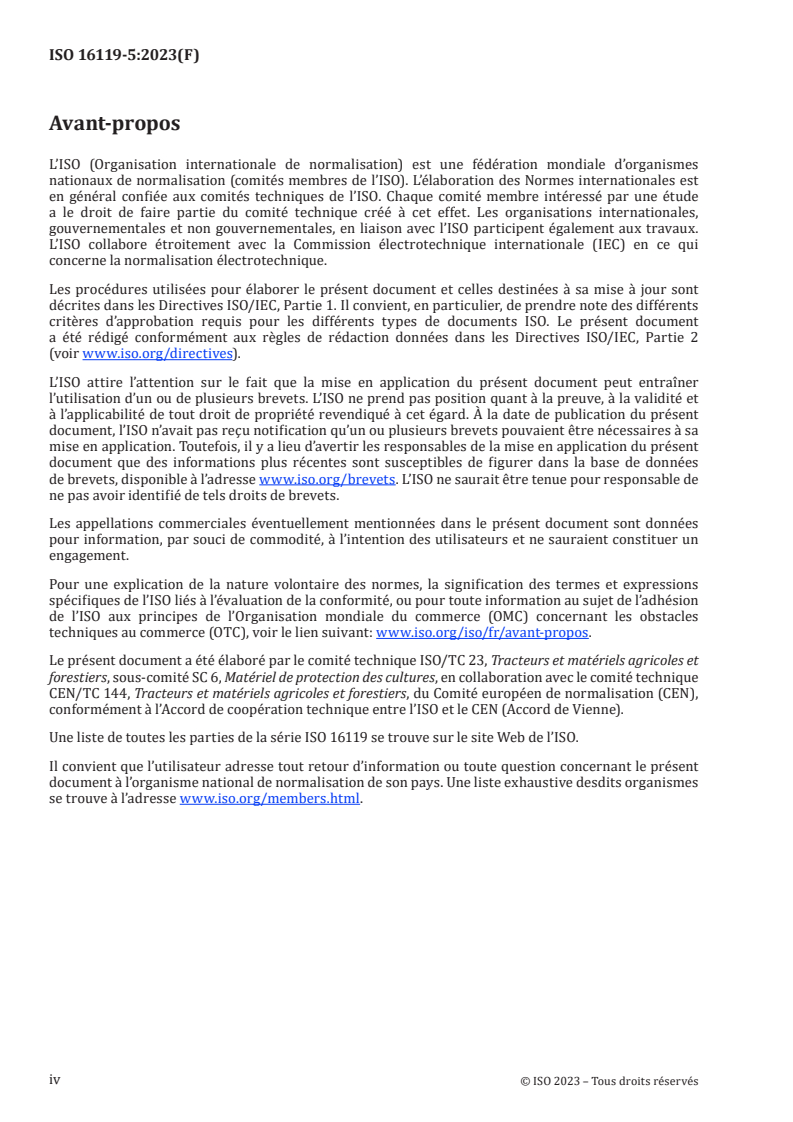

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et
à l’applicabilité de tout droit de propriété revendiqué à cet égard. À la date de publication du présent
document, l’ISO n’avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données
de brevets, disponible à l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de brevets.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 6, Matériel de protection des cultures, en collaboration avec le comité technique
CEN/TC 144, Tracteurs et matériels agricoles et forestiers, du Comité européen de normalisation (CEN),
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Une liste de toutes les parties de la série ISO 16119 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/members.html.
iv
Introduction
Des aéronefs à voilure fixe ou rotative pulvérisent d’importantes surfaces à l’échelle mondiale afin
de maîtriser les menaces graves que certains parasites font peser sur les secteurs agricole et forestier.
Les applications par voie aérienne sont employées dans le cas de terrains ou de cultures (forêts) difficiles
à traiter ainsi que pour une application en temps opportun sur de vastes surfaces, afin de maximiser
l’efficacité de l’utilisation des produits de protection des cultures et de réduire le plus possible leur
impact environnemental. Le présent document spécifie des exigences relatives à la conception et aux
performances ainsi que des moyens de vérification, qui sont souvent uniques en comparaison des
autres équipements de pulvérisation. Il ne couvre pas les critères de sécurité et de conception des
aéronefs en matière de navigabilité et d’immatriculation des aéronefs, ni les exigences relatives aux
pilotes ou aux opérateurs, qui seront tous spécifiés séparément par les pays ou les régions. Les parties
prenantes du secteur, telles que la National Agricultural Aviation Association (NAAA) des États-Unis
et son partenaire, le National Agricultural Aviation Research and Education Fund, ont contribué à son
élaboration.
Le présent document est une norme de type C comme indiqué dans l’ISO 12100:2010.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants représentant
les acteurs du marché en ce qui concerne la sécurité des machines:
— les fabricants de machines (petites, moyennes et grandes entreprises);
— les organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des
accidents, surveillance du marché, etc.).
D’autres personnes peuvent être concernées par le niveau de sécurité des machines atteint à l’aide
du document par les groupes de parties prenantes mentionnés ci-dessus:
— les utilisateurs des machines/employeurs (petites, moyennes et grandes entreprises);
— les utilisateurs des machines/employés (par exemple, organisations syndicales, organisations
représentant des personnes ayant des besoins particuliers);
— les prestataires de services, par exemple pour la maintenance (petites, moyennes et grandes
entreprises);
— les consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer au processus
d’élaboration du présent document.
Les machines concernées et l’étendue des phénomènes dangereux, des situations dangereuses et des
événements dangereux couverts sont indiquées dans le domaine d’application du présent document.
Lorsque des exigences de la présente norme de type C sont différentes de celles mentionnées dans
les normes de type A ou B, les exigences de la présente norme de type C prévalent sur les exigences
des autres normes pour les machines qui ont été conçues et fabriquées conformément aux exigences
de la présente norme de type C.
v
NORME INTERNATIONALE ISO 16119-5:2023(F)
Matériel agricole et forestier — Exigences
environnementales pour les pulvérisateurs —
Partie 5:
Systèmes aériens de pulvérisation
1 Domaine d’application
Le présent document spécifie les exigences de conception et de performance ainsi que les moyens pour
la vérification de ces exigences relatives aux systèmes de pulvérisation par aéronef à voilure fixe ou
rotative destinés à l’agriculture, la foresterie, les surfaces engazonnées et le contrôle de la végétation
sur les voies de transport (comme les lignes électriques et les conduites de gaz) en vue de réduire le plus
possible le risque de contamination environnementale pendant leur utilisation, y compris leur mauvais
usage prévisible par le fabricant.
Il est destiné à être utilisé conjointement avec l’ISO 16119-1:2013, qui définit les exigences générales
communes à l’ensemble des types de pulvérisateurs couverts par l’ISO 16119. Lorsque des exigences
du présent document diffèrent de celles énoncées dans l’ISO 16119-1:2013, les exigences du présent
document prévalent sur celles de l’ISO 16119-1:2013 pour les machines relevant du domaine
d’application du présent document.
Le présent document couvre la sécurité du matériel aérien de pulvérisation qui n’est pas couvert par
la série ISO 4254.
Le présent document ne s’applique pas aux pulvérisateurs qui ont été fabriqués avant sa date de
publication, ni aux aéronefs sans pilote (comme les drones).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1401:2016, Tuyaux en caoutchouc pour pulvérisation agricole
ISO 5681:2020, Matériel de protection des cultures — Vocabulaire
ISO 5682-1:2017, Matériel de protection des cultures — Équipement de pulvérisation — Partie 1: Méthodes
d'essai des buses de pulvérisation
ISO 5682-3:2017, Matériel de protection des cultures — Équipement de pulvérisation — Partie 3: Méthode
d'essai pour évaluer les performances des systèmes de régulation du volume/surface
ISO 5682-4:2021, Matériel de protection des cultures — Matériel de pulvérisation — Partie 4: Méthodes
d’essai du système d'agitation des cuves du pulvérisateur
ISO 9357:1990, Matériel de traitement agropharmaceutique — Pulvérisateurs agricoles — Volume nominal
du réservoir et diamètre du trou de remplissage
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13440:1996, Matériel de protection des cultures — Pulvérisateurs agricoles — Détermination du
volume du résidu total
ISO 16119-1:2013, Matériel agricole et forestier — Exigences environnementales pour les pulvérisateurs —
Partie 1: Généralités
ISO 22368-3:2004, Matériel de protection des cultures — Méthodes d'essai pour l'évaluation des systèmes
de nettoyage — Partie 3: Nettoyage interne du réservoir
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 5681:2020, l’ISO 12100:2010
ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
aéronef à voilure fixe
aéronef doté d’une voilure fixe approuvé par une autorité locale ou nationale et équipé pour l’application
de produits de protection des plantes et d’engrais sur les cultures, y compris les forêts et les prairies
3.2
aéronef à voilure rotative
hélicoptère (propulsé par une voilure rotative) approuvé par une autorité locale ou nationale et équipé
pour l’application de produits de protection des plantes et d’engrais sur les cultures, y compris les forêts
et les prairies
3.3
système mondial de navigation par satellite
GNSS
terme générique des systèmes de navigation par satellite qui fournissent une localisation géospatiale
autonome à couverture mondiale
[SOURCE: ISO/TS 11356:2011, 3.2]
4 Liste des phénomènes dangereux significatifs
Le Tableau 1 spécifie les phénomènes dangereux, les situations dangereuses et l’événement ou les
événements dangereux significatifs couverts par le présent document et qui ont été identifiés par
l’évaluation des risques comme étant pertinents pour ce type de machines en matière de contamination
de l’environnement et qui exigent une action spécifique du fabricant ou du concepteur pour éliminer ou
réduire ce risque de contamination.
L’attention est attirée sur la nécessité de vérifier que les exigences environnementales spécifiées dans
l’ISO 16119-1:2013 ainsi que dans le présent document s’appliquent à chaque phénomène dangereux
significatif présenté par une machine donnée et de valider le fait que l’évaluation des risques a été
effectuée.
Tableau 1 — Liste des phénomènes dangereux significatifs
Article/paragraphe du
Phénomène dangereux Situation ou événement dangereux
présent document
4.1 Déversements Remplissage, filtres 5.2; 5.2.6; 5.5
Mélange du produit de protection des 5.2.6; 5.11.1
plantes
4.2 Contamination de la source d’alimenta- Remplissage 5.2.6; 5.11
tion en eau
4.3 Fuites Transport et application 5.2.6; 5.6; 5.2
4.4 Débordement Remplissage 5.2; 5.2.4; 5.2.6
4.5 Dispersion des résidus de la bouillie ou Vidange 5.2.3; 5.2.4; 5.11.1
des produits de protection des plantes
Nettoyage et rinçage 5.2.3; 5.5; 5.11
4.6 Fuites accidentelles Ouverture accidentelle de la bonde du 5.2.4; 5.4;
réservoir
Fuites de flexibles
5.2
4.7 Surdosage Mélange hétérogène 5.2.5
…. Recouvrement 5.10; 5.9
Réglage/commande du pulvérisateur 5.10
Maintenance/entretien du pulvérisa- 5.8.2; 6
teur
Dépôt non intentionnel 5.5
4.8 Pulvérisation involontaire en dehors Dépôt en dehors de la zone cible 5.5; 5.10
de la zone cible
Commande d’arrêt de la pulvérisation 5.7
4.9 Dérive Pulvérisation 5.10
4.10 Dispersion de la bouillie Intervention sur le pulvérisateur pen- 5.9; 5.10
dant l’application ou l’entretien
4.11 Égouttage Commande d’arrêt de la pulvérisation 5.7
4.12 Collision d’aéronefs Fonctionnement de l’aéronef 5.5
(contact avec une ligne électrique)
5 Exigences
5.1 Généralités
Les exigences générales communes à tous les types de pulvérisateurs sont couvertes par
l’ISO 16119-1:2013.
5.2 Cuves du pulvérisateur
Le volume total de la cuve doit être supérieur d’au moins 5 % à son volume nominal de remplissage
pour prévenir le risque de débordement en cas de remplissage excessif. Pour un remplissage à l’aide de
raccords de canalisation tels que des vannes de remplissage à fermeture automatique et des raccords
rapides de systèmes de transfert en circuit fermé, le volume total de la cuve doit être supérieur d’au
moins 1 % à son volume nominal. La conformité doit être vérifiée par une inspection et par mesurage.
5.2.1 Matériaux
Les matériaux utilisés doivent résister aux produits de protection des plantes et doivent être approuvés
par le fabricant pour l’usage prévu. La conformité doit être certifiée par le fabricant du matériau de
la cuve.
5.2.2 Ouvertures de cuve
Le diamètre ou la largeur de l’orifice de remplissage et de l’orifice d’inspection doit être d’au moins
300 mm pour les cuves de volume nominal inférieur à 300 l et de préférence supérieur à 450 mm pour
les cuves de capacité supérieure. D’autres moyens d’inspection peuvent être utilisés pour les cuves
dont les ouvertures de remplissage sont plus petites. Pour limiter le risque d’accès à la cuve, toute
ouverture de cuve de plus de 400 mm de diamètre ou, en cas d’ouverture rectangulaire, de plus de
400 mm × 300 mm, doit être munie d’une grille qui ne peut être retirée qu’en utilisant des outils. Les
ouvertures ménagées dans la grille ne doivent pas dépasser les dimensions mentionnées ci-dessus. La
conformité doit être vérifiée par une inspection, par un essai de fonctionnement et par mesurage.
Les couvercles d’orifice de remplissage et les ouvertures d’inspection doivent être suffisamment
étanches lorsqu’ils/elles sont fermés pour éviter les déversements.
5.2.3 Vidange
5.2.3.1 Dispositif de vidange de la cuve
Un dispositif de vidange doit permettre la vidange complète du résidu dans la cuve lorsque l’aéronef
est stationné en position horizontale. Une vidange
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
