ISO 105-B01:2014
(Main)Textiles — Tests for colour fastness — Part B01: Colour fastness to light: Daylight
Textiles — Tests for colour fastness — Part B01: Colour fastness to light: Daylight
ISO 105-B01:2014 specifies a method intended for determining the resistance of the colour of textiles of all kinds and in all forms to the action of daylight. This method allows the use of two different sets of blue wool references. The results from the two different sets of references may not be identical.

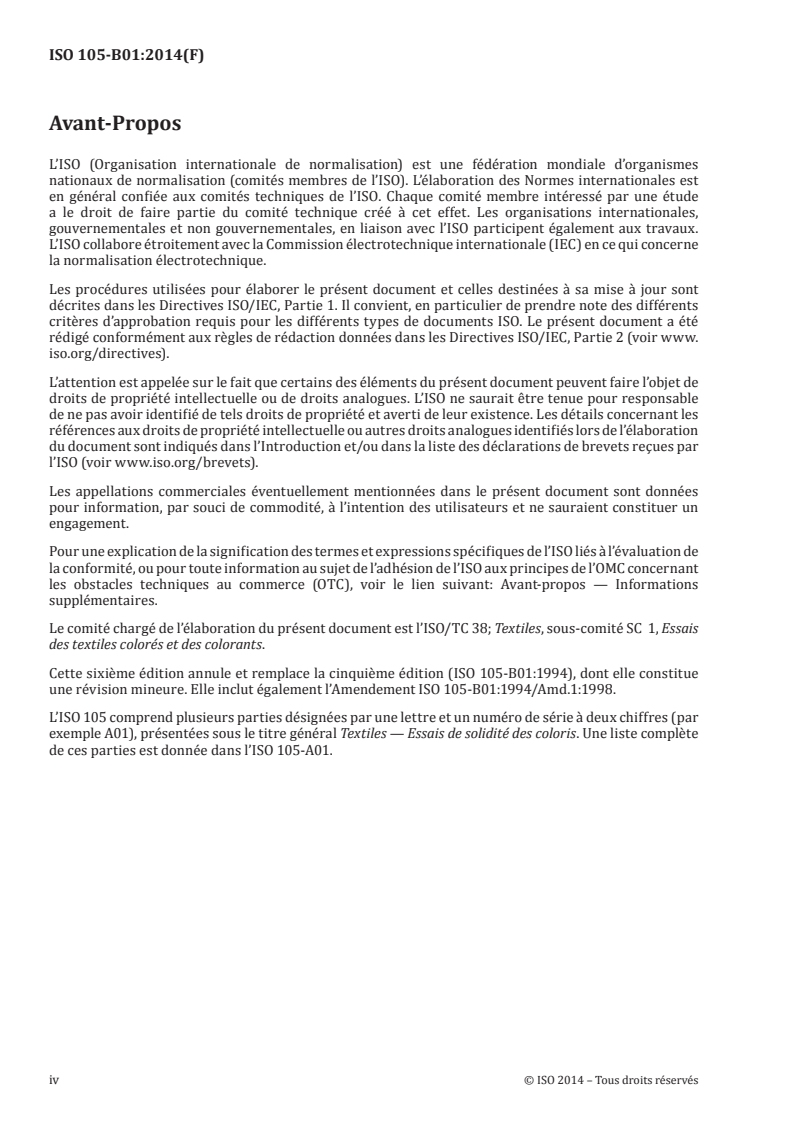

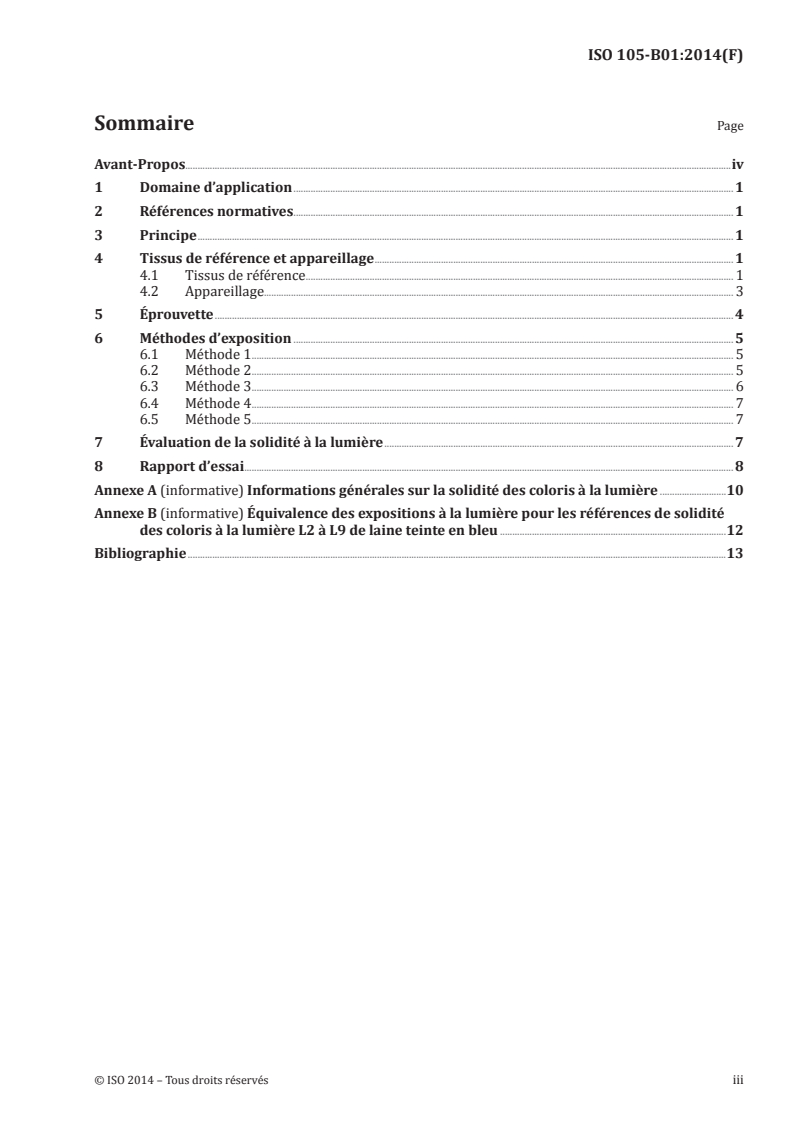

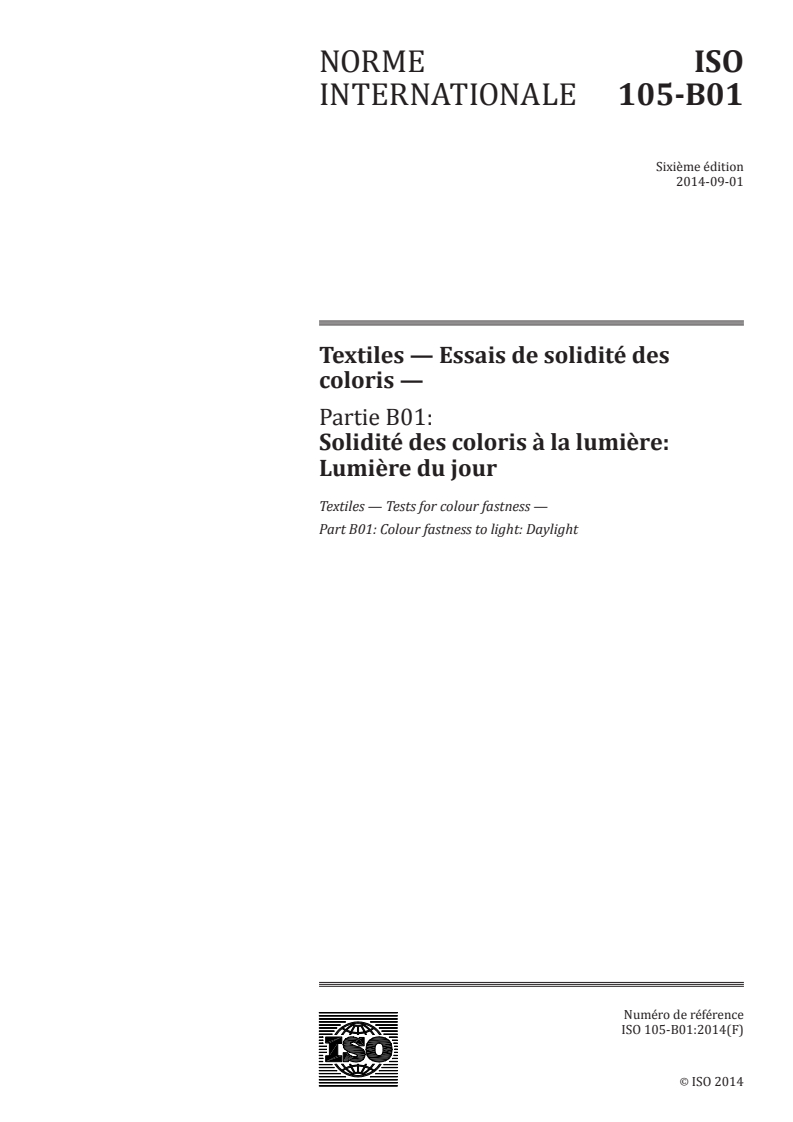

Textiles — Essais de solidité des coloris — Partie B01: Solidité des coloris à la lumière: Lumière du jour
L'ISO 105-B01:2014 spécifie une méthode pour la détermination de la résistance des coloris sur les textiles de toute nature, à tous leurs stades de transformation, à l'action de la lumière du jour. La présente méthode prévoit l'emploi de deux gammes de références. Les résultats obtenus à partir des deux gammes de références peuvent ne pas être identiques.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 105-B01
Sixth edition
2014-09-01
Textiles — Tests for colour fastness —
Part B01:
Colour fastness to light: Daylight
Textiles — Essais de solidité des coloris —
Partie B01: Solidité des coloris à la lumière: Lumière du jour
Reference number
ISO 105-B01:2014(E)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 105-B01:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 105-B01:2014(E)

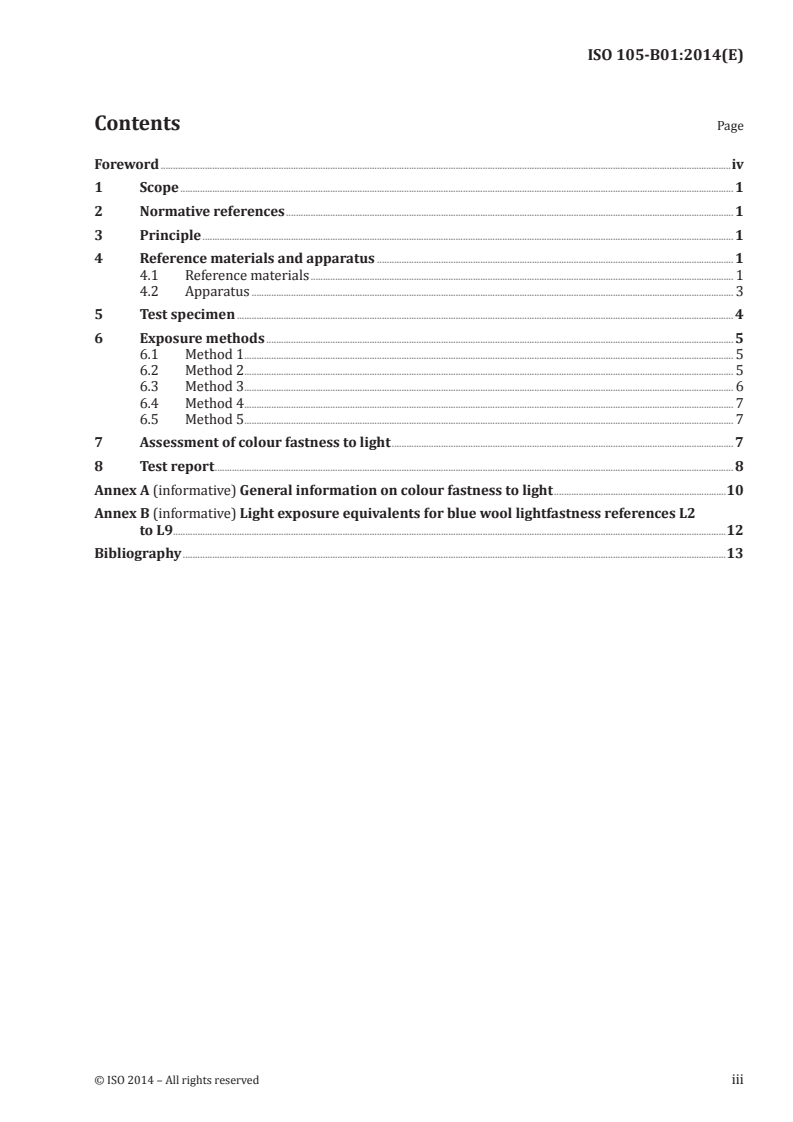

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Principle . 1
4 Reference materials and apparatus . 1
4.1 Reference materials . 1
4.2 Apparatus . 3
5 Test specimen . 4
6 Exposure methods . 5
6.1 Method 1. 5
6.2 Method 2. 5
6.3 Method 3. 6
6.4 Method 4. 7
6.5 Method 5. 7
7 Assessment of colour fastness to light . 7
8 Test report . 8
Annex A (informative) General information on colour fastness to light .10
Annex B (informative) Light exposure equivalents for blue wool lightfastness references L2
to L9.12
Bibliography .13
© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 105-B01:2014(E)

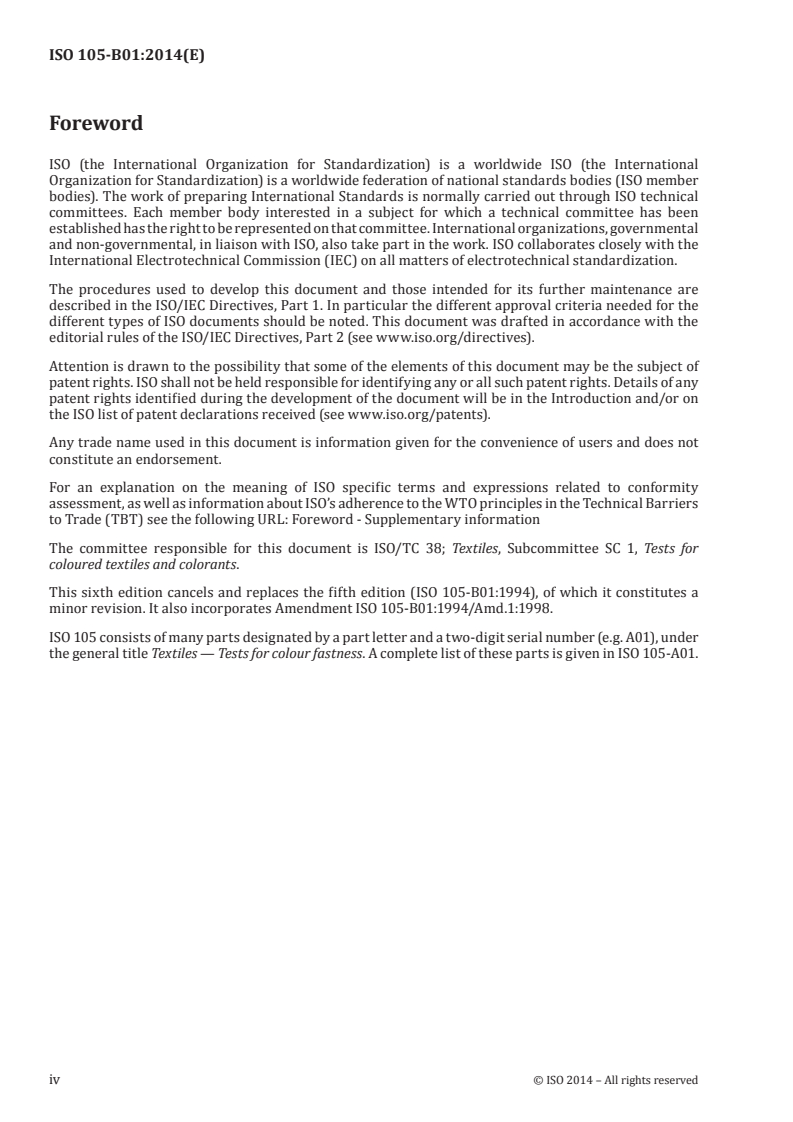

Foreword
ISO (the International Organization for Standardization) is a worldwide ISO (the International
Organization for Standardization) is a worldwide federation of national standards bodies (ISO member
bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 38; Textiles, Subcommittee SC 1, Tests for
coloured textiles and colorants.
This sixth edition cancels and replaces the fifth edition (ISO 105-B01:1994), of which it constitutes a
minor revision. It also incorporates Amendment ISO 105-B01:1994/Amd.1:1998.
ISO 105 consists of many parts designated by a part letter and a two-digit serial number (e.g. A01), under
the general title Textiles — Tests for colour fastness. A complete list of these parts is given in ISO 105-A01.
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 105-B01:2014(E)
Textiles — Tests for colour fastness —
Part B01:
Colour fastness to light: Daylight
1 Scope
This part of ISO 105 specifies a method intended for determining the resistance of the colour of textiles
of all kinds and in all forms to the action of daylight.
This method allows the use of two different sets of blue wool references. The results from the two
different sets of references may not be identical.
NOTE General information on colour fastness to light is given in Annex A.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 105-A01:1994, Textiles — Tests for colour fastness — Part A01: General principles of testing
ISO 105-A02:1993, Textiles — Tests for colour fastness — Part A02: Grey scale for assessing change in colour
ISO 105-A05, Textiles — Tests for colour fastness — Part A05: Instrumental assessment of change in colour
for determination of grey scale rating
ISO 105-B05, Textiles — Tests for colour fastness — Part B05: Detection and assessment of photochromism
ISO 105-B08, Textiles — Tests for colour fastness — Part B08: Quality control of blue wool reference
materials 1 to 7
3 Principle
A specimen of the textile to be tested is exposed to daylight under prescribed conditions, including
protection from rain, along with eight dyed blue wool references. The colour fastness is assessed by
comparing the change in colour of the test specimen with that of the references used.
4 Reference materials and apparatus
4.1 Reference materials
4.1.1 General
Either of two sets of blue wool references may be used. The relationship between references 1 to 8
and L2 to L9 as shown with the method are approximate. Results from testing which uses reference
standards from both sources should be compared only with the knowledge that fading characteristics
may differ. The results from the two sets of references are not interchangeable.
The correlation between the two sets of blue wool references, illustrated in Figure 1, shall not be used to
convert ratings obtained from exposure based on one set of references to the other.
© ISO 2014 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 105-B01:2014(E)
Figure 1 — Correlation of blue wool references for exposure to daylight
4.1.2 References 1 to 8
Blue wool references developed and produced in Europe are identified by the numerical designation
1 to 8. These references are blue wool cloths dyed with the dyes listed in Table 1 . They range from 1
(very low colour fastness) to 8 (very high colour fastness) so that each higher-numbered reference is
approximately twice as fast as the preceding one.
The colour fastness references 1 to 8 are specially dyed to match a master set of references in colour
and in fading behaviour. It has been found that, when repeated dyeings of the blue dyed references are
made, the amount of dye required to match the previous lot is often different from that originally used.
The dyeing strengths would, therefore, be misleading and they are intentionally omitted from the listing
in Table 1.
The blue wool references 1 to 8 used in this test shall meet the quality requirements specified in ISO 105-
B08.
4.1.3 References L2 to L9
Blue wool references developed and produced in the United States are identified by the letter L followed
by the numerical designation 2 to 9. These eight references are specially prepared by blending varying
proportions of wool dyed with CI Mordant Blue (Colour Index, third edition, 43830) and wool dyed with
CI Solubilized Vat Blue 8 (Colour Index, third edition, 73801), so that each higher-numbered reference
is approximately twice as fast as the preceding reference. Data in Annex B are presented to illustrate
the relationship of each of the blue wool references on exposure to fixed amounts of radiant energy. A
detailed summary of these test results is found in Reference [8].
2 © ISO 2014 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 105-B01:2014(E)
Table 1 — Dyes for blue wool references 1 to 8
a
Reference Dye — Colour Index designation
1 CI Acid Blue 104
2 CI Acid Blue 109
3 CI Acid Blue 83
4 CI Acid Blue 121
5 CI Acid Blue 47
6 CI Acid Blue 23
7 CI Solubilized Vat Blue 5
8 CI Solubilized Vat Blue 8
a
The Colour Index (third edition) is published by the Society of Dyers and Colourists,
P.O. Box 244, Perkin House, 82 Grattan Road, Bradford BD1 2JB, West Yorks., UK, and by the
American Association of Textile Chemists and Colorists, P.O. Box 12215, Research Triangle
Park, NC 27709, USA.
In the colour fastness references L2 to L9, the two primaries are specially dyed and the blending pro
portions adjusted so that repeat productions of the references have the same fading characteristics. It
has been found in repeat production of the references that the amount of each dye and the proportion
of the fugitive and fast-dyed primaries need to be adjusted to obtain the same fading behaviour in
the various references. The dyeing strengths of the two primaries and the blending proportions are
intentionally omitted.
Figure 2 and Figure 3 illustrate mounting of the blue wool references, but do not show any numerical or
performance relationship between the two sets of references.
4.2 Apparatus
4.2.1 Exposure rack, facing south in the Northern hemisphere, north in the Southern hemisphere
and sloping at an angle from the horizontal approximately equal to the latitude of the place where the
exposure is made. The rack shall be sited preferably in a non residential, non-industrial area free from
dust and automobile exhaust fumes.
The rack shall be placed so that shadows of surrounding objects, including any framing, will not fall
on the exposed materials and constructed so that the latter are firmly held. There shall be adequate
ventilation behind the mounted specimens and the rack shall be covered with window glass to protect
the specimens from rain and other elements of the weather. The glass cover shall be a clear flat drawn
sheet, (3,5 ± 1) mm thick. It shall be single strength and free of bubbles or other imperfections. The
transparency of the glass used shall be less than 1 % between wavelengths 300 nm and 320 nm, rising
to at least 90 % between wavelengths 380 nm and 750 nm, measured from a light source simulating CIE,
illuminant C.
© ISO 2014 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 105-B01:2014(E)
Figure 2 — Mounting of the specimen and references for exposure method 1
The minimum permissible distance between the glass and the surface of the specimens is 50 mm. In
order to minimize shadows due to the varying angle of the sun. the usable exposure area under the glass
is limited to that of the glass cover, reduced on each side by twice the distance from the glass cover to
the specimen.
4.2.2 Opaque cardboard, or other thin opaque material. for example thin sheet aluminium. or cardboard
covered with aluminium foil, or. in the case of pile fabrics, a cover that avoids surface compression.
4.2.3 Grey scale for assessing change in colour, in accordance with ISO 105-A02.
4.2.4 When requested, instruments for determining climatological data during the exposure,
operated inside the cabinet and in the immediate area of the exposure cabinets.
Data obtained shall be reported as part of the results of the test. To characterize the conditions within
the test frame, these instruments should be capable of recording black body temperature sensed under
glass, total radiant energy and ultraviolet radiant energy (either broad or narrow bandpass), and
relative humidity (daily minimum and maximum) at the same angle of exposure as the test specimens.
To characterize the conditions outside the test frame, these instruments should be capable of recording
ambient temperature (daily minimum and maximum), relative humidity (daily minimum and maximum),
hours of precipitation (rain), and total hours of wetness (rain and dew).
5 Test specimen
5.1 An area of the material not less than 1 0 mm x 60 mm is used for method 1 (see 6.1) or 10 mm × 100 mm
for method 2 (see 6.2) so that each exposed portion is not less than 10 mm × 20 mm. The specimen may
4 © ISO 2014 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 105-B01:2014(E)
be a strip of cloth, yarns wound close together on a card or laid parallel and fastened on a card, or a mat
of fibres combed and compressed to give a uniform surface and fastened on a card.
5.2 To facilitate handling, the specimen or specimens to be tested and the similar strips of the references
may be mounted on a card in an arrangement as indicated in Figure 2 or Figure 3 (see 6.1 or 6.2).
5.3 The specimens to be tested and the blue strips of the references shall be of equal size and shape in
order to avoid errors in assessment due to over-rating the visual contrast between exposed and unexposed
parts on a larger pattern as against narrower references.
6 Exposure methods
Expose the specimen (or group of specimens) and the references simultaneously for 24 h per day under
the conditions described in 4.2.1, in such a manner and for such times as are necessary to evaluate
fully the colour fastness of each specimen relative to that of the references, by successively covering the
specimens and exposed references throughout the duration of the test. Five suggested methods follow.
6.1 Method 1
6.1.1 This method is considered the most satisfactory and shall be used in cases of dispute over the
numerical rating. The basic feature is the control of the exposure periods by inspection of the specimen
and, therefore, only one set of blue wool references is required for each specimen under test.
6.1.2 Arrange the specimen to be t
...
NORME ISO
INTERNATIONALE 105-B01
Sixième édition
2014-09-01
Textiles — Essais de solidité des
coloris —
Partie B01:
Solidité des coloris à la lumière:
Lumière du jour
Textiles — Tests for colour fastness —
Part B01: Colour fastness to light: Daylight
Numéro de référence
ISO 105-B01:2014(F)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 105-B01:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 105-B01:2014(F)
Sommaire Page
Avant-Propos.iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Principe . 1
4 Tissus de référence et appareillage . 1
4.1 Tissus de référence . 1
4.2 Appareillage. 3
5 Éprouvette . 4
6 Méthodes d’exposition . 5
6.1 Méthode 1 . 5
6.2 Méthode 2 . 5
6.3 Méthode 3 . 6
6.4 Méthode 4 . 7
6.5 Méthode 5 . 7
7 Évaluation de la solidité à la lumière . 7
8 Rapport d’essai . 8
Annexe A (informative) Informations générales sur la solidité des coloris à la lumière .10
Annexe B (informative) Équivalence des expositions à la lumière pour les références de solidité
des coloris à la lumière L2 à L9 de laine teinte en bleu .12
Bibliographie .13
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 105-B01:2014(F)
Avant-Propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 38; Textiles, sous-comité SC 1, Essais
des textiles colorés et des colorants.
Cette sixième édition annule et remplace la cinquième édition (ISO 105-B01:1994), dont elle constitue
une révision mineure. Elle inclut également l’Amendement ISO 105-B01:1994/Amd.1:1998.
L’ISO 105 comprend plusieurs parties désignées par une lettre et un numéro de série à deux chiffres (par
exemple A01), présentées sous le titre général Textiles — Essais de solidité des coloris. Une liste complète
de ces parties est donnée dans l’ISO 105-A01.
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 105-B01:2014(F)
Textiles — Essais de solidité des coloris —
Partie B01:
Solidité des coloris à la lumière: Lumière du jour
1 Domaine d’application
La présente partie de l’ISO 105 spécifie une méthode pour la détermination de la résistance des coloris
sur les textiles de toute nature, à tous leurs stades de transformation, à l’action de la lumière du jour.
La présente méthode prévoit l’emploi de deux gammes de références. Les résultats obtenus à partir des
deux gammes de références peuvent ne pas être identiques.
NOTE Des informations générales sur la solidité des coloris à la lumière sont données dans l’Annexe A.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 105-A01:1994, Textiles — Essais de solidité des teintures — Partie A01: Principes généraux pour
effectuer les essais
ISO 105-A02:1993, Textiles — Essais de solidité des teintures — Partie A02: Échelle de gris pour l’évaluation
des dégradations
ISO 105-A05, Textiles — Essais de solidité des teintures — Partie A05: Évaluation instrumentale du
changement de couleur pour conversion en degrés de l’échelle de gris
ISO 105-B05, Textiles — Essais de solidité des teintures — Partie B05: Détection et évaluation de la
phototropie
ISO 105-B08, Textiles — Essais de solidité des teintures — Partie B08: Maîtrise de la qualité des matériaux
de référence 1 à 7 de laine teinte en bleu
3 Principe
Une éprouvette du textile est exposée à la lumière du jour dans des conditions spécifiées, notamment à
l’abri de la pluie, à côté de huit références de laine teinte en bleu. La solidité est évaluée par comparaison
de la dégradation de la coloration de l’éprouvette avec celle des références de laine teinte en bleu.
4 Tissus de référence et appareillage
4.1 Tissus de référence
4.1.1 Généralités
Deux gammes de références de laine teinte en bleu peuvent être utilisées. La relation entre les références 1
à 8 et L2 à L9 établie par la méthode est approximative. Il convient de comparer les résultats des essais
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 105-B01:2014(F)
utilisant les normes de référence des deux types en reconnaissant qu’il peut exister des différences dans
les caractéristiques de dégradation. Ces deux gammes de références ne sont pas interchangeables.
La relation entre les deux gammes de références de laine teinte en bleu, illustrée par la Figure 1, ne doit
pas être utilisée pour convertir dans l’une des gammes de références, les indices obtenus à partir de
l’autre gamme de références.
Figure 1 — Relation entre les références de laine teinte en bleu par exposition à la lumière du
jour
4.1.2 Références 1 à 8
Les références de laine teinte en bleu utilisées et fabriquées en Europe sont identifiées par la désignation
numérique 1 à 8. Ces références sont des tissus de laine teints en bleu avec les colorants indiqués dans le
Tableau 1. Elles s’échelonnent de 1 (très faible solidité à la lumière) à 8 (très haute solidité à la lumière),
de façon que chaque référence d’un numéro supérieur soit approximativement deux fois plus solide que
la référence précédente.
Les références de solidité à la lumière 1 à 8 sont spécialement teintes de manière à correspondre, en
couleur et en dégradation, à une gamme type de références. Il a été constaté que, si l’on teint une nouvelle
série de références bleues, la quantité de colorants nécessaire, pour assortir aux lots précédents,
est souvent différente de celle utilisée à l’origine. Les concentrations de colorants n’ont donc aucune
signification et elles sont intentionnellement omises de la liste figurant dans le Tableau 1.
Les références de laine teinte en bleu de références 1 à 8 utilisées dans cet essai doivent respectées les
exigences de qualité, conformément à l’ISO 105-B08.
4.1.3 Références L2 à L9
Les références de laine teinte en bleu utilisées et fabriquées aux États-Unis sont identifiées par la lettre L
suivie de la désignation numérique 2 à 9. Ces huit références sont spécialement préparées en mélangeant,
ème
en proportions différentes, de la laine teinte avec du CI Mordant Blue (Colour Index, 3 édition, 43830)
ème
et de la laine teinte avec du CI Solubilized Vat Blue 8 (Colour Index, 3 édition, 73801), de façon que
chaque référence d’un numéro supérieur soit approximativement deux fois plus solide que la référence
2 © ISO 2014 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 105-B01:2014(F)
précédente. Les informations figurant dans l’Annexe B sont destinées à illustrer la relation de chacune
des références de laine teinte en bleu après exposition à des quantités fixes d’énergie rayonnante. Un
récapitulatif détaillé de ces résultats d’essai figure dans la Référence [8].
Tableau 1 — Colorants pour les références 1 à 8 de laine teinte en bleu
a
Référence Colorant - Désignations selon le Colour lndex
1 CI Acid Blue 104
2 CI Acid Blue 109
3 CI Acid Blue 83
4 CI Acid Blue 121
5 CI Acid Blue 47
6 CI Acid Blue 23
7 CI Solubilized Vat Blue 5
8 CI Solubilized Vat Blue 8
a
Le Colour Index (3ème edition) a été publié par la Society of Dyers and Colourists,
P.O. Box 244, Perkin House. 82 Grattan Road, Bradford BD1 2JB, West Yorks., Royaume-Uni,
et par I’American Association of Textile Chemists and Colorists, P.O. Box 12215, Research
Triangle Park, NC 27709, États-Unis.
Dans les références de solidité à la lumière L2 à L9, les deux constituants sont spécialement teints et les
proportions du mélange sont ajustées de façon que les productions nécessaires de références aient les
mêmes caractéristiques de solidité. II a été constaté que, dans les productions successives de références,
la quantité de chaque colorant et la proportion des constituants l’un avec de la teinture peu solide et
l’autre avec de la teinture solide, sont à ajuster de façon à obtenir la même tenue au point de vue solidité
dans les différentes références. Les concentrations de colorants dans les deux constituants et les
proportions du mélange ont été intentionnellement omises.
Les Figure 2 et Figure 3 illustrent le montage des références de laine teinte en bleu mais ne montrent
aucune relation numérique ou de performance entre les deux gammes de références de laine teinte en
bleu.
4.2 Appareillage
4.2.1 Châssis d’exposition, exposé face au sud dans l’hémisphère nord, face au nord dans l’hémisphère
sud, incliné suivant un angle avec l’horizontale dont la valeur est approximativement égale à celle de la
latitude de la localité où l’exposition est effectuée. Le châssis devrait, de préférence, être placé en dehors
des zones d’habitation ou des zones industrielles, et à l’abri de la poussière et des gaz d’échappement
d’automobiles.
Le châssis doit être de manière que les ombres des objets environnants, y compris celles des encadrements,
ne puissent tomber sur les matériaux exposés, et construit de façon que ces derniers puissent être bien
maintenus. Une ventilation adéquate doit pouvoir s’effectuer entre les éprouvettes montées, et le châssis
doit être couvert avec du verre à vitre pour protéger les éprouvettes contre la pluie et les intempéries.
La plaque de verre doit être mince, étirée et transparente, d’une épaisseur de (3,5 ± 1) mm. Elle doit être
résistante et exempte de bulle ainsi que de toute autre imperfection. La transparence du verre doit être
d’au moins 90 % entre 380 nm et 750 nm, et tomber à 1 % entre 300 nm et 320 nm mesurée avec une
source d’éclairage simulant l’illuminant C de la CIE.
© ISO 2014 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 105-B01:2014(F)
Figure 2 — Montage des éprouvettes et des références pour la méthode 1
La distance minimale admise entre le verre et la surface des éprouvettes est de 50 mm. En vue de réduire
au minimum les ombres causées par l’inclinaison variable du soleil, la surface utilisable pour l’exposition
sous le verre est limitée à celle que recouvre le verre, réduite de chaque côté de deux fois la distance
entre le verre et la surface de l’éprouvette.
4.2.2 Carton opaque, ou autre matière mince opaque, par exemple feuille mince d’aluminium ou carton
couvert d’une lamelle d’aluminium ou, dans le cas d’étoffes à velours, un recouvrement qui ne comprime
pas la surface.
4.2.3 Échelle de gris pour l’évaluation des dégradations, conforme à l’ISO 105-A02.
4.2.4 Si besoin est, instrument de mesure climatologique, prévus pour déterminer des données
climatiques au cours de l’exposition fonctionnant dans les environs immédiats des châssis d’exposition.
Les données obtenues doivent être consignées dans le rapport comme partie intégrante des résultats
d’essai. Pour caractériser les conditions à l’intérieur du châssis d’exposition, ces instruments doivent
être capables d’enregistrer la température du panneau noir sous verre, la sonde étant placée sous
verre, l’énergie de rayonnement totale et l’énergie de rayonnement ultraviolet (bande passante large ou
étroite), ainsi que l’humidité relative (minimale et maximale journalière) au même angle d’exposition
que les éprouvettes. Pour caractériser les conditions climatiques à l’extérieur du châssis d’exposition,
ces instruments doivent être capables d’enregistrer la température ambiante (minimale et maximale
journalière), l’humidité relative (minimale et maximale journalière), le nombre (total) d’heures de
précipitation (chutes de pluie), et le nombre total d’heures d’humidité (pluie et rosée).
5 Éprouvette
5.1 Utiliser une surface du matériau de dimensions minimales 10 mm x 60 mm pour la méthode 1
(voir 6.1) ou de 10 mm x 100 mm pour la méthode 2 (voir 6.2) de façon que la partie exposée ne soit pas
inférieure à 10 mm x 20 mm. L’éprouvette peut être une bande d’étoffe, des fils enroulés et serrés côte à
4 © ISO 2014 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 105-B01:2014(F)
côte ou placés parallèlement et fixés sur une carte, ou une nappe de fibres peignées et comprimées pour
donner une surface uniforme fixée sur une carte.
5.2 En vue de faciliter les manipulations, l’éprouvette ou les éprouvettes à soumettre à essai, ainsi que
les bandes de tissus références similaires, peuvent être montées sur une carte, comme illustré par la
Figure 2 ou la Figure 3 (voir 6.1 ou 6.2).
5.3 Les éprouvettes à soumettre à essai et les bandes bleues de la gamme de références de laine teinte
en bleu doivent être de mêmes dimensions et de même forme, afin d’éviter des erreurs de cotation dues
à une cotation trop élevée du contraste visuel entre les parties exposées et non exposées d’un échantillon
plus grand placé à côté de références plus étroites.
6 Méthodes d’exposition
Exposer simultanément l’éprouvette (ou la série d’éprouvettes) et les références de laine teinte en bleu
durant 24 h par jour, dans les conditions spécifiées en 4.2.1, pendant une durée suffisante pour que l’on
puisse évaluer complètement la solidité à la lumière de chaque éprouvette par rapport aux références,
en procédant, pendant toute la durée de l’essai, à des recouvrement successifs des éprouvettes et des
références exposés. Cinq méthodes possibles sont données ci-après.
6.1 Méthode 1
6.1.1 La présente méthode est considérée comme étant la plus satisfaisante et doit être utilisée dans
les cas de contestation relative à l’indice. La particularité fondamentale est le contrôle des périodes
d’exposition par examen de l’éprouvette et, par conséquent, elle nécessite une gamme de références de
laine teinte en bleu pour chaque éprouvette soumise à essai.
6.1.2 Disposer l’éprouvette à soumettre à essai et les références comme illustré à la Figure 2, avec un
cache opaque AB en travers du tiers central de l’éprouvette et des références. Exposer à la lumière du jour
dans les conditions spécifiées en 4.2.1. Suivre l’action de la lumière en retirant le cache AB et en examinant
fréquemment l’éprouvette jusqu’à ce que le contraste entre la partie exposée et la partie non exposée de
l’éprouvette soit égal au degré 4 de l’échelle de gris. Recouvrir un deuxième tiers de l’éprouvette e
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
