ISO 8528-4:2025
(Main)Reciprocating internal combustion engine driven alternating current generating sets — Part 4: Controlgear and switchgear
Reciprocating internal combustion engine driven alternating current generating sets — Part 4: Controlgear and switchgear
This document specifies the criteria for controlgear and switchgear for generating sets with reciprocating internal combustion engines. This document applies to alternating current (a.c.) generating sets driven by reciprocating internal combustion (RIC) engines for land and marine use excluding generating sets used on aircraft or to propel land vehicles and locomotives. For some specific applications (e.g. essential hospital supplies and high-rise buildings), supplementary requirements can be necessary. The provisions of this document serve as a basis for establishing any supplementary requirements. For generating sets driven by other prime movers (e.g. steam engines), this document serves as a basis for establishing requirements.
Groupes électrogènes à courant alternatif entraînés par moteurs alternatifs à combustion interne — Partie 4: Appareillage de commande et de coupure
Le présent document spécifie les critères relatifs à l'appareillage de commande et de coupure pour les groupes électrogènes entraînés par moteurs alternatifs à combustion interne. Le présent document s'applique aux groupes électrogènes à courant alternatif, entraînés par moteurs alternatifs à combustion interne, utilisés pour des applications terrestres et marines, à l’exclusion des groupes électrogènes utilisés à bord des aéronefs ou pour la propulsion de véhicules terrestres et de locomotives. Pour des applications particulières (par exemple alimentation principale d’hôpitaux, immeubles de grande hauteur), des exigences supplémentaires peuvent être nécessaires. Les dispositions du présent document servent de base à l'établissement de toute exigence supplémentaire. Pour les groupes électrogènes entrainés par d’autres machines d'entraînement (par exemple les moteurs à vapeur), le présent document sert de base pour établir les exigences.
General Information
Relations
Standards Content (Sample)
International
Standard
ISO 8528-4
Third edition
Reciprocating internal combustion
2025-10
engine driven alternating current
generating sets —
Part 4:
Controlgear and switchgear
Groupes électrogènes à courant alternatif entraînés par moteurs
alternatifs à combustion interne —
Partie 4: Appareillage de commande et de coupure
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

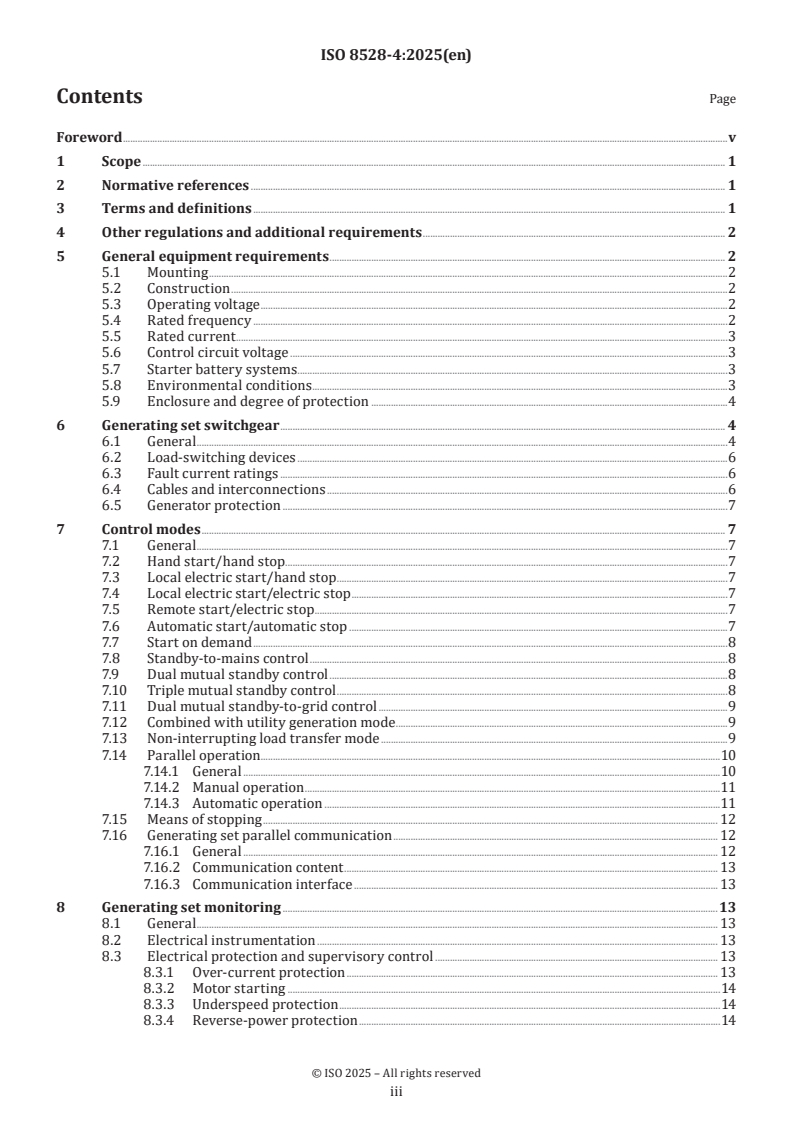

Contents Page
