ISO 7211-2:2024

Textiles - Methods for analysis of woven fabrics construction - Part 2: Determination of number of threads per unit length

This document specifies three methods for the determination of the number of threads per centimetre in woven fabrics. Any of the three methods can be used, the choice depending on the character of the fabric. However, in case of dispute, method A takes precedence. - Method A: Dissection of fabric, suitable for all fabrics. This is the most laborious method but has fewer limitations than the others; in particular, it is the only one that is really suitable for the examination of certain folded structures and other complicated weaves. - Method B: Counting glass, suitable for fabrics with more than 50 threads per centimetre. - Method C: Traversing thread counter, suitable for all fabrics. Where the number of threads per centimetre is low, it can be convenient to express the results as the number of threads per decimetre.

Textiles — Méthodes d'analyse de la construction des tissus — Partie 2: Détermination du nombre de fils par unité de longueur

Le présent document spécifie trois méthodes de détermination du nombre de fils par centimètre dans les tissus. Chacune de ces trois méthodes peut être utilisée, le choix dépendant des caractéristiques du tissu. Cependant, en cas de litige, la méthode A est recommandée. — Méthode A : Par détissage du tissu, applicable à tous les tissus. S'il s'agit de la méthode la plus laborieuse, son utilisation est toutefois moins limitée par rapport aux autres méthodes ; c'est notamment la seule qui convienne réellement pour l'examen de certaines structures plissées et d'autres armures complexes. — Méthode B : Par comptage au moyen de la loupe du compte-fils, applicable aux tissus comportant plus de 50 fils par centimètre. — Méthode C : Par comptage au moyen d'un compteur de fils à déplacement transversal, applicable à tous les tissus. Lorsque le nombre de fils par centimètre est faible, il peut être pratique d'exprimer les résultats en nombre de fils par décimètre.

General Information

• Status: Published
• Publication Date: 21-Aug-2024
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38/SC 24 - Conditioning atmospheres and physical tests for textile fabrics
• Drafting Committee: ISO/TC 38/SC 24 - Conditioning atmospheres and physical tests for textile fabrics
• Current Stage: 6060 - International Standard published
• Start Date: 22-Aug-2024
• Due Date: 20-Sep-2024
• Completion Date: 22-Aug-2024

Relations

• Consolidates: ISO 22476-16:2024 - Geotechnical investigation and testing - Field testing - Part 16: Borehole shear test
• Effective Date: 04-Nov-2023
• Revises: ISO 7211-2:1984 - Textiles - Woven fabrics - Construction - Methods of analysis - Part 2: Determination of number of threads per unit length
• Effective Date: 25-Mar-2023

Overview

ISO 7211-2:2024 - Textiles - Methods for analysis of woven fabrics construction - Part 2 specifies standardized procedures to determine the number of threads per unit length (threads per centimetre) in woven fabrics. The document defines three permitted methods (A, B and C), guidance on sampling and conditioning, minimum measuring distances, calculation and reporting requirements, and the mandatory items for a test report. In case of dispute, Method A (dissection) has precedence.

Key topics and technical requirements

• Three approved methods:
  • Method A - Dissection of fabric: suitable for all fabrics, including complex folded structures; requires clamps or needles and is the most laborious but least limiting.
  • Method B - Counting glass: suitable for fabrics with >50 threads/cm; counting glass aperture must be 20.00 ±0.05 mm or 30.00 ±0.05 mm.
  • Method C - Traversing thread counter: uses a traversing microscope (×4 to ×20) and a screw-driven stage; suitable for all fabrics.
• Minimum measuring distance (use appropriate value from Table 1):
  • <10 threads/cm: 10 cm
  • 10–25 threads/cm: 5 cm
  • 25–40 threads/cm: 3 cm

  • 40 threads/cm: 2 cm

• Sampling and specimen preparation:
  • Take at least five measurements at different places; do not select specimens within 150 mm of a sample edge.
  • For Method A use specimens containing at least 100 threads.
  • Narrow fabrics ≤10 cm: count all warp threads and report per full width.
• Conditioning: condition specimens in the standard atmosphere per ISO 139 for a minimum of 16 h in a tension‑free state.
• Calculation and reporting:
  • Report mean warp (ends/cm) and weft (picks/cm); optionally threads per square centimetre.
  • If <10 threads/cm, results may be expressed per decimetre.
  • Test report must reference ISO 7211-2:2024, state the conditioning atmosphere, method used, measuring distance, number of measurements, results, deviations and test date.

Applications and who uses it

ISO 7211-2:2024 is used for accurate fabric construction analysis and quality control in:

• Textile manufacturers and mills for product specification and process control
• Textile testing laboratories and inspection bodies performing compliance testing
• Technical designers and textile engineers analyzing weave density and performance
• Research organizations studying fabric structure, drape and mechanical properties
• Buyers and certification bodies verifying thread density claims

Keywords: ISO 7211-2:2024, textiles, woven fabrics, thread count, threads per centimetre, weave analysis, counting glass, traversing thread counter, fabric construction, textile testing standard, ISO 139.

Related standards

• ISO 139 - Textiles - Standard atmospheres for conditioning and testing (referenced for conditioning requirements)
• Other parts of the ISO 7211 series for additional methods of woven fabric construction analysis.

Standards Content (Sample)

International
Standard
ISO 7211-2
Second edition
Textiles — Methods for analysis of
2024-08
woven fabrics construction —
Part 2:
Determination of number of threads
per unit length
Textiles — Méthodes d'analyse de la construction des tissus —
Partie 2: Détermination du nombre de fils par unité de longueur
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Minimum measuring distance . 2
6 Conditioning and testing atmosphere. 2
7 Preparation of test specimens . 2
8 Method A — Dissection of fabric . 2
8.1 Apparatus .2
8.2 Procedure .3
9 Method B — Counting glass . 3
9.1 Apparatus .3
9.2 Procedure .3
10 Method C — Traversing thread counter . 3
10.1 Apparatus .3
10.2 Procedure .3
11 Calculation and expression of results . 4
12 Test report . 4

iii

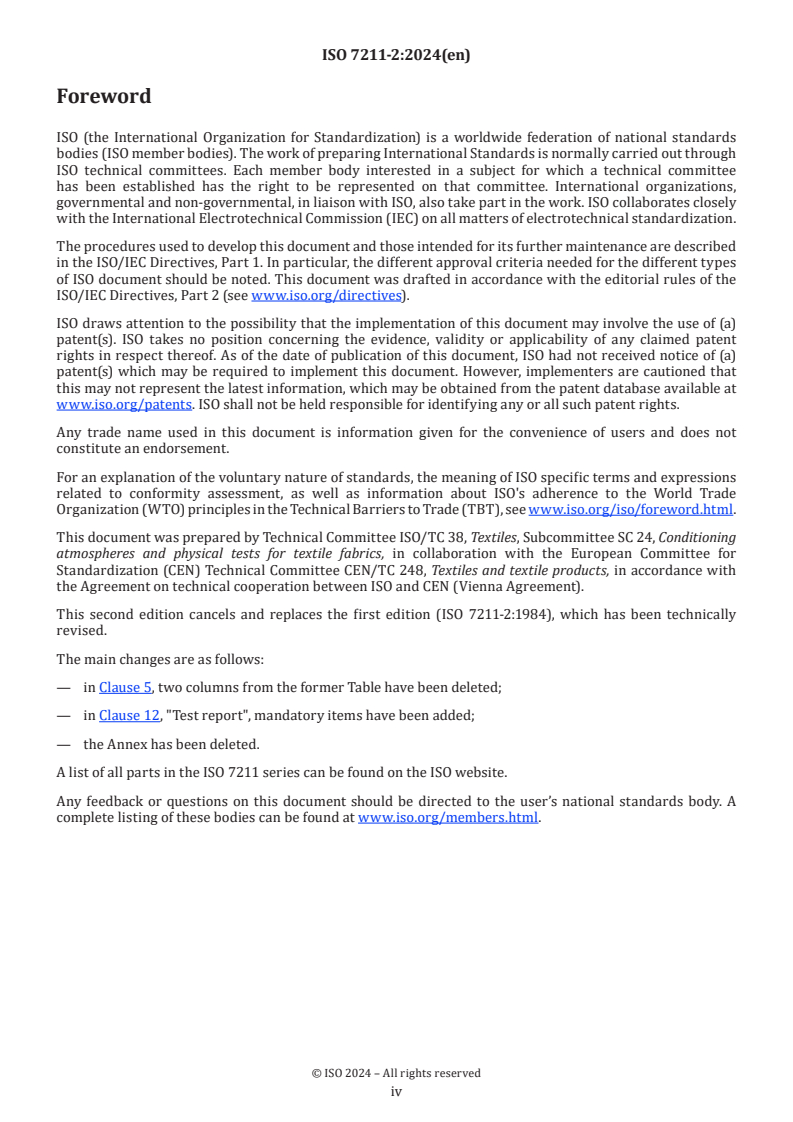

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 38, Textiles, Subcommittee SC 24, Conditioning
atmospheres and physical tests for textile fabrics, in collaboration with the European Committee for
Standardization (CEN) Technical Committee CEN/TC 248, Textiles and textile products, in accordance with
the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 7211-2:1984), which has been technically
revised.
The main changes are as follows:
— in Clause 5, two columns from the former Table have been deleted;
— in Clause 12, "Test report", mandatory items have been added;
— the Annex has been deleted.
A list of all parts in the ISO 7211 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 7211-2:2024(en)
Textiles — Methods for analysis of woven fabrics
construction —
Part 2:
Determination of number of threads per unit length
1 Scope
This document specifies three methods for the determination of the number of threads per centimetre in
woven fabrics. Any of the three methods can be used, the choice depending on the character of the fabric.
However, in case of dispute, method A takes precedence.
— Method A: Dissection of fabric, suitable for all fabrics. This is the most laborious method but has fewer
limitations than the others; in particular, it is the only one that is really suitable for the examination of
certain folded structures and other complicated weaves.
— Method B: Counting glass, suitable for fabrics with more than 50 threads per centimetre.
— Method C: Traversing thread counter, suitable for all fabrics.
Where the number of threads per centimetre is low, it can be convenient to express the results as the number
of threads per decimetre.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cite
...

Norme
internationale
ISO 7211-2
Deuxième édition
Textiles — Méthodes d'analyse de la
2024-08
construction des tissus —
Partie 2:
Détermination du nombre de fils
par unité de longueur
Textiles — Methods for analysis of woven fabrics construction —
Part 2: Determination of number of threads per unit length
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 1
5 Longueur minimale de mesure . 2
6 Atmosphère de conditionnement et d'essai . 2
7 Préparation des éprouvettes . 2
8 Méthode A — Détissage du tissu . 2
8.1 Appareillage .2
8.2 Mode opératoire .3
9 Méthode B — Loupe du compte-fils . 3
9.1 Appareillage .3
9.2 Mode opératoire .3
10 Méthode C — Compteur de fils à déplacement transversal . 4
10.1 Appareillage .4
10.2 Mode opératoire .4
11 Calcul et expression des résultats . 4
12 Rapport d'essai . 4

iii

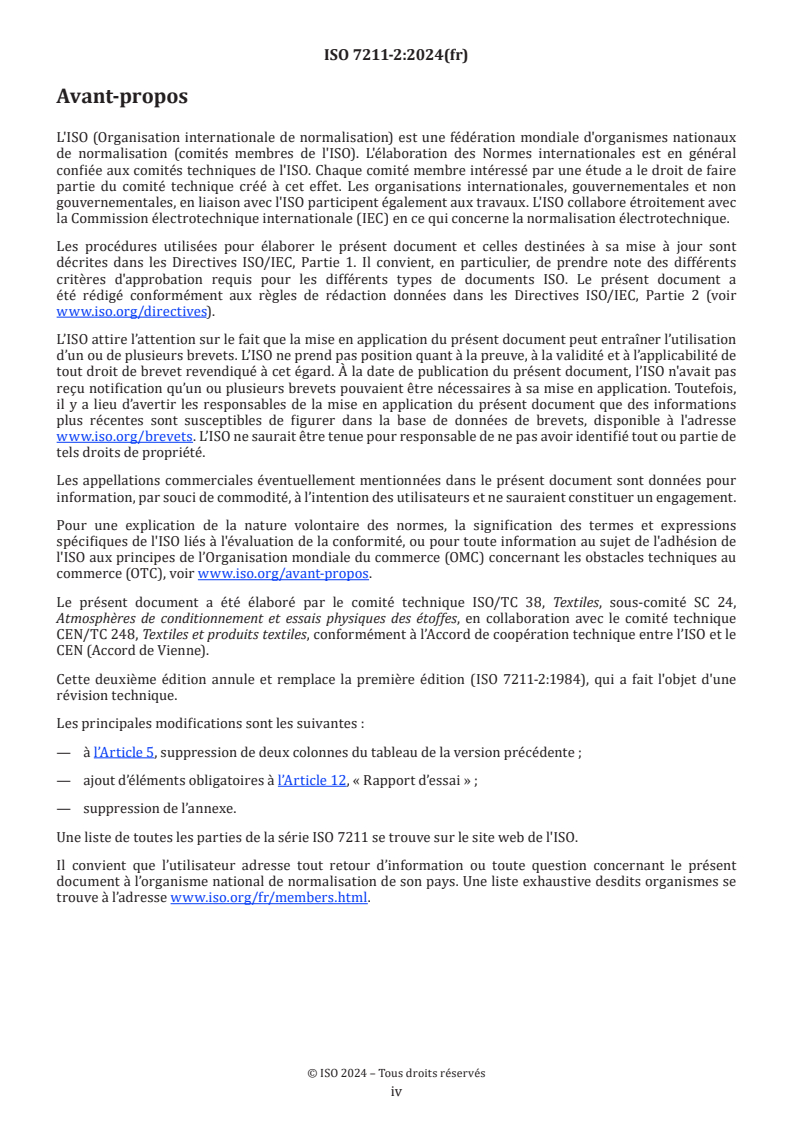

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles, sous-comité SC 24,
Atmosphères de conditionnement et essais physiques des étoffes, en collaboration avec le comité technique
CEN/TC 248, Textiles et produits textiles, conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 7211-2:1984), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes :
— à l’Article 5, suppression de deux colonnes du tableau de la version précédente ;
— ajout d’éléments obligatoires à l’Article 12, « Rapport d’essai » ;
— suppression de l’annexe.
Une liste de toutes les parties de la série ISO 7211 se trouve sur le site web de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 7211-2:2024(fr)
Textiles — Méthodes d'analyse de la construction des
tissus —
Partie 2:
Détermination du nombre de fils par unité de longueur
1 Domaine d'application
Le présent document spécifie trois méthodes de détermination du nombre de fils par centimètre dans les
tissus. Chacune de ces trois méthodes peut être utilisée, le choix dépendant des caractéristiques du tissu.
Cependant, en cas de litige, la méthode A est recommandée.
— Méthode A : Par détissage du tissu, applicable à tous les tissus. S'il s'agit de la méthode la plus laborieuse,
son utilisation est toutefois moins limitée par rapport aux autres méthodes ; c'est notamment la seule qui
convienne réellement pour l'examen de certaines structures plissées et d'autres armures complexes.
— Méthode B : Par comptage au moyen de la loupe du compte-fils, applicable aux tissus comportant plus de
50 fils par centimètre.
— Méthode C : Par comptage au moyen d'un compteur de fils à déplacement transversal, applicable à tous
les tissus.
Lorsque le nombre de fils par centimètre est faible, il peut être pratique d'exprimer les résultats en nombre
de fils par décimètre.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
3 Termes et définitions
Aucun terme n’est défini dans le
...
