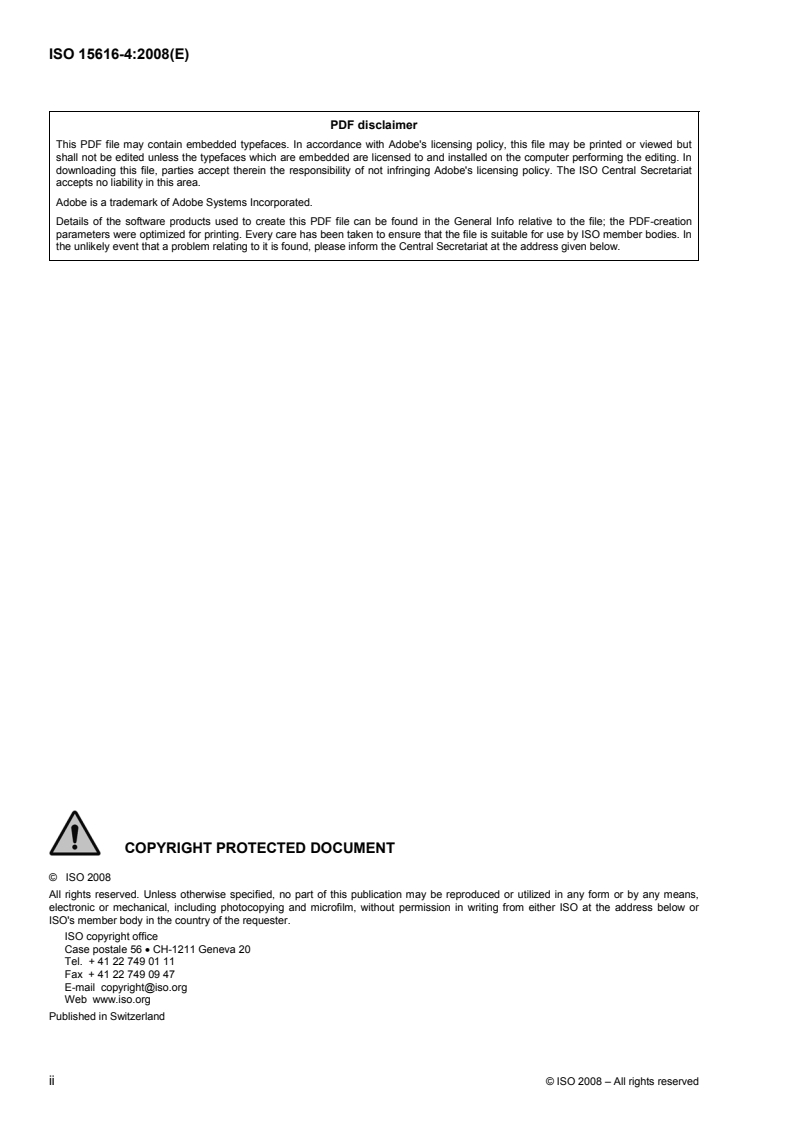

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15616-4 was prepared by Technical Committee ISO/TC 44, Welding and allied processes, Subcommittee
SC 10, Unification of requirements in the field of metal welding.
This first edition of ISO 15616-4 cancels and replaces ISO/TS 17477:2003, which has been technically
revised.
ISO 15616 consists of the following parts, under the general title Acceptance tests for CO -laser beam
machines for high quality welding and cutting:
⎯ Part 1: General principles, acceptance conditions
⎯ Part 2: Measurement of static and dynamic accuracy
⎯ Part 3: Calibration of instruments for measurement of gas flow and pressure
⎯ Part 4: Machines with 2-D moving optics
Requests for official interpretations of any aspect of this part of ISO 15616 should be directed to the
Secretariat of ISO/TC 44/SC 10 via a national standards body, a complete listing which can be found at
www.iso.org.
INTERNATIONAL STANDARD ISO 15616-4:2008(E)
Acceptance tests for CO -laser beam machines for high quality
welding and cutting —
Part 4:
Machines with 2-D moving optics
1 Scope
This part of ISO 15616 provides minimum requirements for acceptance testing, using practical test methods,
for CO -laser beam machines for high quality welding and cutting in two dimensions (2-D), having a fixed
workpiece on the platen and moving optics.
This part of ISO 15616 is not applicable to CO -laser beam machines which use an articulated robot, nor does
it apply to work stations, such as a welding positioner, fixed board cutter, etc.
This part of ISO 15616 does not cover hazard protection devices, such as those for discharging chips and
particles generated during welding and cutting.
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
2.1
deviation from intersection
longest distance between any two points that is made by three or more straight intersects
2.2
mark, verb
trace the trajectory of the machining head when the laser machine is being operated and mark it on paper
using a ballpoint pen, an equivalent marking pen installed on the tip of the machining head, a low-power laser
beam, or an equivalent instrument agreed between the parties concerned
3 Classification of machine type
Judgement criteria/allowance values are applied to machines classified into two types:
⎯ Class A: the laser beam source is built into the moving machine;
⎯ Class B: the laser beam source is not built into the moving machine.
4 Acceptance test conditions
4.1 Installation
The laser machine under test shall be installed in such a way that the welding and cutting operations will not
significantly be disturbed by vibrations and temperature variations.
4.2 Power supply
The power source for the laser machine and its cooling system shall conform with the manufacturer's
specifications for the equipment. Output voltage fluctuations shall be within ± 10 % of the nominal voltage.
4.3 Cooling system
If the cooling system is not supplied by the welding and cutting equipment manufacturer, it shall nevertheless
conform with the welding and cutting equipment manufacturer's specifications for water flow rate, temperature
control range, cooling capacity, etc.
The quality of the cooling water (purity, conductivity, pH, etc.) shall be as specified by the welding and cutting
equipment manufacturer.
4.4 Gas supply and gas supply system
The flow rate and quality of the laser gases, assist gases or shield gas (for plasma removal, cutting and
welding), and purging gases shall be as specified by the welding and cutting equipment manufacturer.
4.5 Instructions for use
Technical information necessary for operation, maintenance and control of equipment, and at least the
minimum information related to the safety of welding and cutting equipment, shall be provided by the
equipment supplier.
5 Acceptance test preparation
5.1 Verification of parts
Verify that all specified parts of the equipment are available and properly installed.
5.2 Machine accuracy verification testing
5.2.1 Accuracy test variables
Check the following machine variables for accuracy in accordance with 5.2.3 and 5.2.4:
a) trajectory accuracy;
b) straightness of motion in the X-axis direction;
c) straightness of motion in the Y-axis direction;
d) squareness between the X and Y axes;
e) positioning accuracy of motion in the X-axis direction;
f) positioning accuracy of motion in the Y-axis direction;
g) machining speed accuracy.
NOTE See also Table 1.
2 © ISO 2008 – All rights reserved
5.2.2 Measuring instruments
The measuring instruments used for the accuracy tests shall be calibrated measuring instruments, such as
standard scale, tape measure, dial gauge and/or steel wire, or other measuring instruments agreed between
the parties concerned.
5.2.3 Test methods
5.2.3.1 Trajectory accuracy
The laser machine shall be used to draw a diagram, shown in Figure 1, with external dimensions
800 mm × 800 mm. The starting position shall be A and follow the sequence as listed under Figure 1, i.e. A, B,
C, D, A, C, H, etc. For laser machines with an effective machining range less than 800 mm × 800 mm, the
largest square covering the effective machining range shall be drawn. The pattern shall be drawn at a speed
of 1 m/min using the numerical control system of the machine. Deviations from the intersections, meandering
of trajectories, and deviations of arc trajectories shall be monitored in accordance with the following
procedures. For laser machines with a single-sided drive, the test shall be carried out on the driving side.
The pattern shown in Figure 1 shall be drawn in the specified sequence using the following criteria.
a) One side of the external square shall be drawn parallel to the X-axis.
b) All straight lines shall be drawn continuously.
c) The circle shall be drawn continuously.
d) The circle shall be overwritten once in both the clockwise and counterclockwise directions.
e) Dwell time shall be determined by the parties concerned.
The deviation of any line at an intersection where three or more straight lines come together (A to H) or
intersect (J to R) shall be measured.
Meandering of the trajectory shall be checked by measuring the maximum deviation of the actual trajectory
from each straight ruled line shown in Figure 1.
Deviation of the arc trajectory shall be checked by measuring the maximum deviation of the circle that has
been overwritten in both the clockwise and counterclockwise directions.
Dimension in millimetres
Sequence of trajectory: A → B → C → D → A → C → H → B → D → F → A → G → E → C → G → B → E →
D → H → F → E → H → G → F → G → H → E → F
...
