ISO 22829:2017

Resistance welding equipment - Transformers - Integrated transformer-rectifier units for welding guns operating at 1 000 Hz

ISO 22829:2017 specifies additional requirements to those given in ISO 5826 for single-phase inverter transformers with connected rectifier for DC welding. This document applies to transformers, primarily used in welding guns, operating at 1 000 Hz with a rated input voltage of 500 V or more. The requirements of ISO 5826 shall be followed unless amended by this document.

Équipement de soudage par résistance — Transformateurs — Transformateurs-redresseurs pour pinces de soudage à transformateur incorporé alimentés sous une fréquence de 1000 Hz

ISO 22829:2017 spécifie des exigences supplémentaires à celles données dans l'ISO 5826 pour les transformateurs onduleurs monophasés avec un redresseur connecté pour les soudures à courant continu. Le présent document s'applique aux transformateurs, principalement utilisés dans les pistolets de soudage sous une fréquence de 1 000 Hz avec une tension d'entrée nominale de 500 V ou plus. Les exigences de l'ISO 5626 doivent être suivies à moins qu'elles ne soient pas amendées par le présent document.

General Information

• Status: Published
• Publication Date: 13-Sep-2017
• ICS: 25.160.30 - Welding equipment
• ICS: 29.180 - Transformers. Reactors
• Technical Committee: ISO/TC 44/SC 6 - Resistance welding and allied mechanical joining
• Drafting Committee: ISO/TC 44/SC 6 - Resistance welding and allied mechanical joining
• Current Stage: 9093 - International Standard confirmed
• Start Date: 19-Mar-2024
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 11646:2014 - Leather - Measurement of area
• Effective Date: 06-Jun-2022
• Revises: ISO 22829:2007 - Resistance welding - Transformer-rectifier for welding guns with integrated transformers - Transformer-rectifier units operating at 1000 Hz frequency
• Effective Date: 24-Aug-2013

Overview

ISO 22829:2017 specifies additional requirements for single‑phase inverter transformers with connected rectifiers used in resistance welding - specifically integrated transformer‑rectifier units for welding guns operating at 1 000 Hz. It amends and supplements ISO 5826 and applies to units intended for DC welding with a rated input voltage of 500 V or more. Where not amended, the general provisions of ISO 5826 remain applicable.

Key topics and technical requirements

• Scope and application: Covers transformer‑rectifier units primarily used in welding guns operating at 1 000 Hz with rated supply ≥ 500 V.
• Power supply: Requires an inverter delivering the rated voltage at 1 000 Hz in a waveform appropriate to the unit characteristics.
• Transformer types & electrical data: Defines minimum principal electrical characteristics (see Table 1 in the standard) for types such as H1, H2, J1–J4, N1, P1, S1, including minimum permanent output current and apparent input power.
• Mechanical dimensions: Prescribes maximum lengths, widths, heights and output terminal sizes (see Table 2 and Annex B).
• Additional equipment:
  • Grounding provision and mid‑point link to case ground.
  • Thermal protection: thermoswitches on rectifier, primary and secondary windings with specified wiring colors.
  • Optional output current sensing coil and output voltage sensing wires with color coding and short‑circuit protection recommendations.
  • Protection against welding spatter for rectifiers.
• Marking & designation: Primary and output terminal markings, mid‑point (“MP”), and rating plate requirements (rating plate box 4 must reference ISO 22829:2017).
• Testing requirements:
  • Type tests (visual, insulation, DC no‑load, minimum output current with 200 µΩ load, temperature rise, dynamic behaviour, mechanical strength, cooling circuit, etc.).
  • Routine tests (reduced set: visual, dielectric, DC no‑load, cooling circuit).
  • Dynamic output terminal test (e.g., repetitive loads, duty cycle and deformation limits).
• Cooling: Flow‑rate and pressure‑drop limits and leak‑tightness tests are specified for different types.

Applications and users

• Who uses this standard:
  • Manufacturers of resistance welding equipment and integrated transformer‑rectifier units for welding guns.
  • OEMs specifying welding guns for automotive, appliance and metal‑joining production lines.
  • Test laboratories and quality/acceptance engineers performing type and routine tests.
  • Procurement, compliance and R&D teams ensuring equipment meets ISO requirements.
• Practical applications:
  • Design verification and acceptance testing of DC welding transformer‑rectifier units operating at 1 000 Hz.
  • Ensuring safe grounding, thermal protection, sensing integration and mechanical robustness for welding guns.
  • Standardized marking and designation to support maintenance and interoperability.

Related standards

• ISO 5826 - general specifications for transformers (applies unless amended by ISO 22829:2017)
• ISO 669 - mechanical and electrical requirements for resistance welding equipment
• ISO 17677‑1 - vocabulary for spot, projection and seam welding
• IEC 60417 - graphical symbols for equipment markings

Keywords: ISO 22829:2017, resistance welding, transformer‑rectifier, welding guns, 1000 Hz, inverter transformer, DC welding, ISO 5826.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 22829
Second edition
2017-09
Resistance welding equipment —
Transformers — Integrated
transformer-rectifier units for welding
guns operating at 1 000 Hz
Équipement de soudage par résistance — Transformateurs
— Transformateurs-redresseurs pour pinces de soudage à
transformateur incorporé alimentés sous une fréquence de 1000 Hz
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

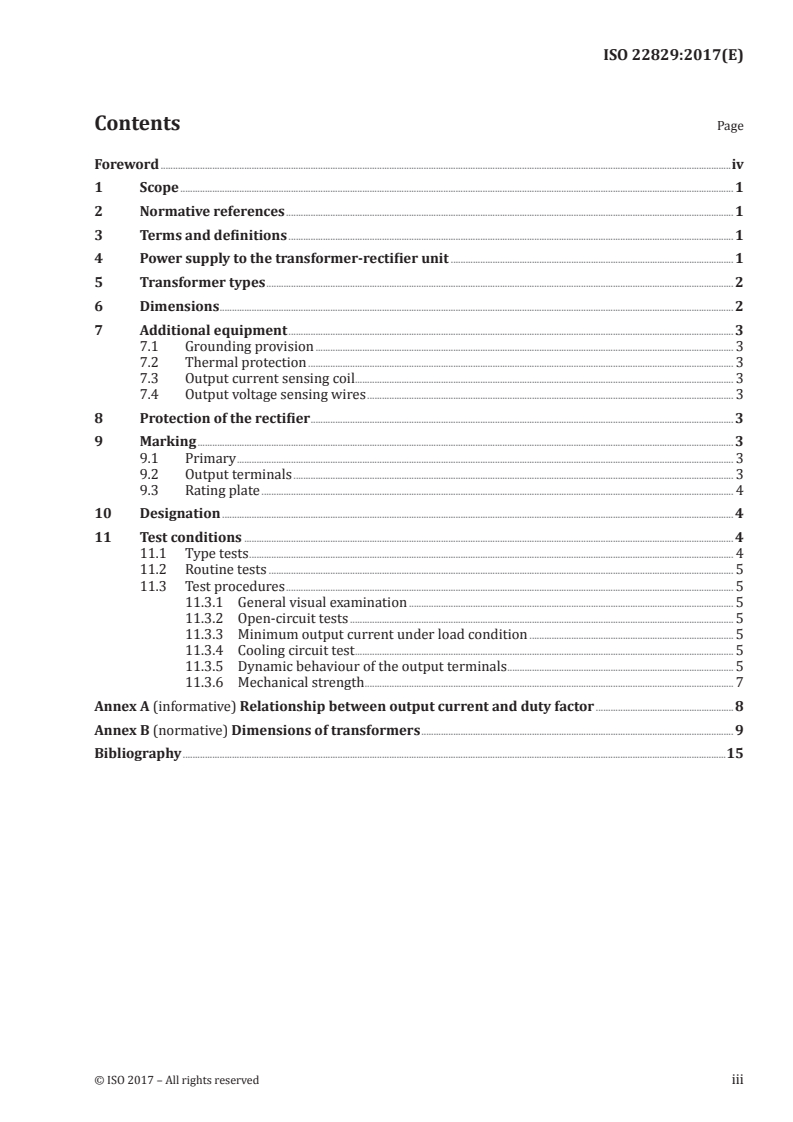

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Power supply to the transformer-rectifier unit . 1
5 Transformer types . 2
6 Dimensions . 2
7 Additional equipment . 3
7.1 Grounding provision . 3
7.2 Thermal protection . 3
7.3 Output current sensing coil . 3
7.4 Output voltage sensing wires . 3
8 Protection of the rectifier . 3
9 Marking . 3
9.1 Primary . 3
9.2 Output terminals . 3
9.3 Rating plate . 4
10 Designation . 4
11 Test conditions . 4
11.1 Type tests . 4
11.2 Routine tests . 5
11.3 Test procedures . 5
11.3.1 General visual examination . 5
11.3.2 Open-circuit tests . 5
11.3.3 Minimum output current under load condition . 5
11.3.4 Cooling circuit test . 5
11.3.5 Dynamic behaviour of the output terminals . 5
11.3.6 Mechanical strength . 7
Annex A (informative) Relationship between output current and duty factor .8
Annex B (normative) Dimensions of transformers . 9
Bibliography .15
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 6, Resistance welding and allied mechanical joining.
This second edition cancels and replaces the first edition (ISO 22829:2007), which has been technically
revised.
Requests for official interpretations of any aspect of this document should be directed to the Secretariat
of ISO/TC 44/SC 6 via your national standards body. A complete listing of these bodies can be found at
www.iso.org.
iv © ISO 2017 – All rights reserved

INTERNATIONAL STANDARD ISO 22829:2017(E)
Resistance welding equipment — Transformers —
Integrated transformer-rectifier units for welding guns
operating at 1 000 Hz
1 Scope
This document specifies additional requirements to those given in ISO 5826 for single-phase inverter
transformers with connected rectifier for DC welding. This document applies to transformers, primarily
used in welding guns, operating at 1 000 Hz with a rated input voltage of 500 V or more.
The requirements of ISO 5826 shall be followed unless amended by this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 669, Resistance welding — Resistance welding equipment — Mechanical and electrical requirements
ISO 5826, Resistance welding equipment — Transformers — General specifications applicable to all
transformers
ISO 17677-1, Resistance welding — Vocabulary — Part 1: Spot, projection and seam welding
IEC 60417:2002, Graphical symbols for use on equipment
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 669, ISO 5826 and ISO 17677-1
and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
3.1
output DC current
I
2d
root-mean-square (RMS) value of the direct current at the output terminals of the transformer-
rectifier unit
3.2
on time
t
s
time during which the current is applied
4 Power supply to the transformer-rectifier unit
The rated voltage supply shall be delivered by an inverter. This inverter shall deliver the rated voltage
at a frequency of 1 000 Hz in a waveform to suit the transformer-rectifier unit characteristics.
5 Transformer types
The minimum principal electrical charac
...

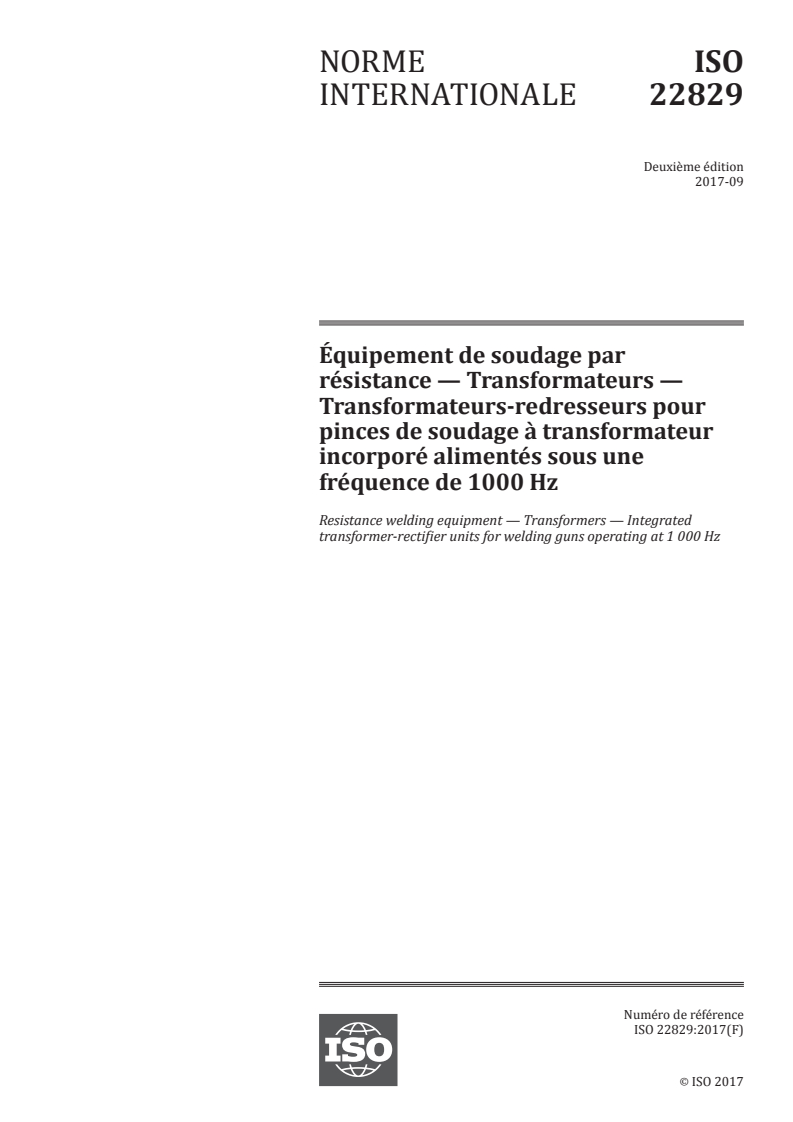

NORME ISO
INTERNATIONALE 22829
Deuxième édition
2017-09
Équipement de soudage par
résistance — Transformateurs —
Transformateurs-redresseurs pour
pinces de soudage à transformateur
incorporé alimentés sous une
fréquence de 1000 Hz
Resistance welding equipment — Transformers — Integrated
transformer-rectifier units for welding guns operating at 1 000 Hz
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

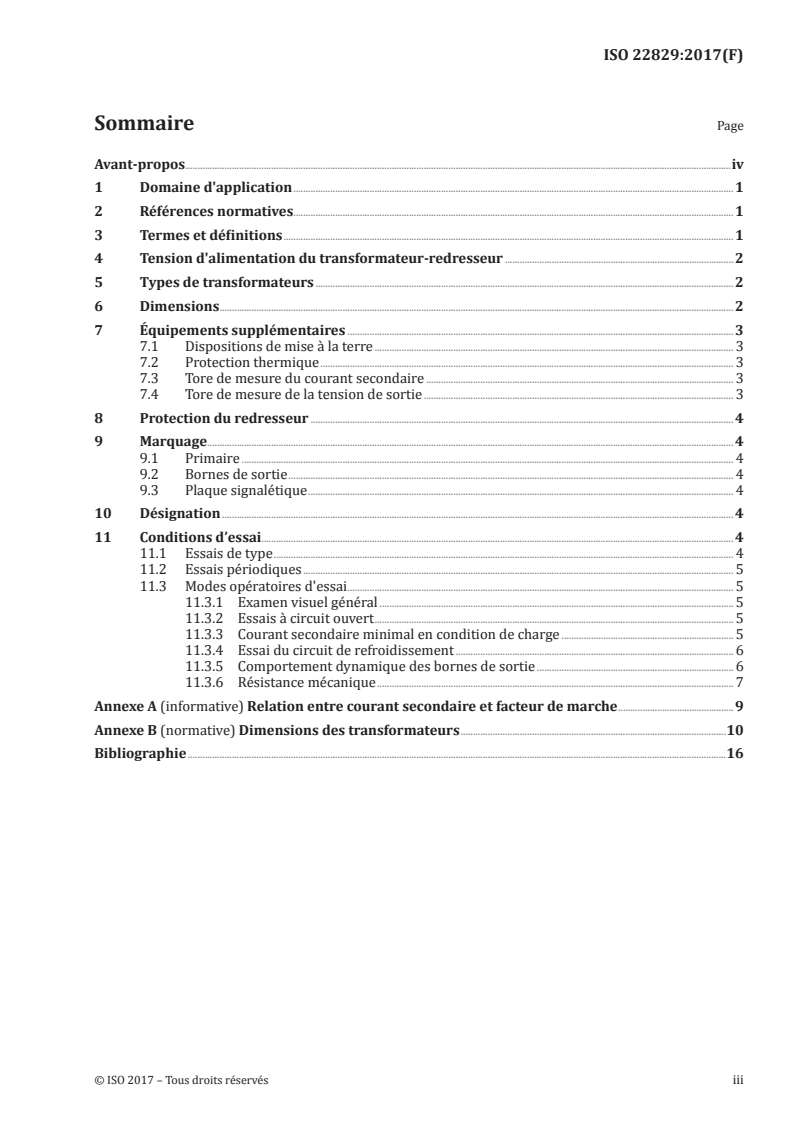

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Tension d'alimentation du transformateur-redresseur . 2
5 Types de transformateurs . 2
6 Dimensions . 2
7 Équipements supplémentaires . 3
7.1 Dispositions de mise à la terre . 3
7.2 Protection thermique . 3
7.3 Tore de mesure du courant secondaire . 3
7.4 Tore de mesure de la tension de sortie . 3
8 Protection du redresseur . 4
9 Marquage . 4
9.1 Primaire . 4
9.2 Bornes de sortie . 4
9.3 Plaque signalétique . 4
10 Désignation . 4
11 Conditions d’essai . 4
11.1 Essais de type . 4
11.2 Essais périodiques . 5
11.3 Modes opératoires d'essai . 5
11.3.1 Examen visuel général . 5
11.3.2 Essais à circuit ouvert . 5
11.3.3 Courant secondaire minimal en condition de charge . 5
11.3.4 Essai du circuit de refroidissement . 6
11.3.5 Comportement dynamique des bornes de sortie . 6
11.3.6 Résistance mécanique . 7
Annexe A (informative) Relation entre courant secondaire et facteur de marche .9
Annexe B (normative) Dimensions des transformateurs .10
Bibliographie .16
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir http://
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 6, Soudage par résistance et assemblage mécanique allié.
Cette deuxième édition annule et remplace la première édition (ISO 22829:2007), qui a fait l'objet d'une
révision technique.
Il convient d'adresser les demandes d'interprétation officielles de l'un quelconque des aspects du
présent document au secrétariat de l'ISO/TC 44/SC 6 via votre organisme national de normalisation. La
liste exhaustive de ces organismes peut être trouvée à l'adresse www.iso.org.
iv © ISO 2017 – Tous droits réservés

NORME INTERNATIONALE ISO 22829:2017(F)
Équipement de soudage par résistance — Transformateurs
— Transformateurs-redresseurs pour pinces de soudage
à transformateur incorporé alimentés sous une fréquence
de 1000 Hz
1 Domaine d'application
Le présent document spécifie des exigences supplémentaires à celles données dans l'ISO 5826 pour
les transformateurs onduleurs monophasés avec un redresseur connecté pour les soudures à courant
continu. Le présent document s'applique aux transformateurs, principalement utilisés dans les pistolets
de soudage sous une fréquence de 1 000 Hz avec une tension d’entrée nominale de 500 V ou plus.
Les exigences de l’ISO 5626 doivent être suivies à moins qu'elles ne soient pas amendées par le présent
document.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 669, Soudage par résistance — Matériel de soudage par résistance — Exigences mécaniques et
électriques
ISO 5826, Matériel de soudage par résistance — Transformateurs — Spécifications générales applicables à
tous les transformateurs
ISO 17677-1, Soudage par résistance — Vocabulaire — Partie 1: Soudage par points, par bossages et à
la molette
IEC 60417:2002, Symboles graphiques pour une utilisation sur des équipements
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 669, l’ISO 5826, et l’ISO 17677-1
ainsi que les suivants, s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse http://www.iso.org/obp
— IEC Electropedia: disponible à l'adresse http://www.electropedia.org/
3.1
courant de sortie à courant continu
I
2d
valeur quadratique moyenne (RMS) du courant continu aux bornes de sortie du transformateur-
redresseur
3.2
temps sous tension
t
s
temps pendant lequel le courant est appliqué
4 Tension d'alimentation du transformateur-redresseur
La tension d'alimentation nominale doit être délivrée par un onduleur, à une fréquence de 1 000 Hz
avec une forme d'onde adaptée aux caractéristiques du transformateur-redresseur.
5 Types de transformateurs
Les caractéristiques électriques principales minimales d'un transformateur-redresseur doivent être
conformes au Tableau 1.
Tableau 1 — Caractéristiques électriques
Valeur nominale Puissance absorbée Courant secondaire
Courant secondaire
de la tension à vide à apparente perma- minimal en condi-
permanent minimal
courant continu nente minimale tion de charge
Type
a
U S I I
2d 1P 2P 2R
V kVA kA kA
H1 6,3 36,0 5,0 11
H2 8,4 45,0 5,0 14
J1 6,3 45,0 6,3 18
J2 10,0 68,0 6,3 28
J3 9,3 63,0 6,3 25
J4 12,5 83,0 6,3 3
...
