Dentistry — Laser welding and filler materials

ISO 28319:2018 specifies requirements and test methods for laser welding and the filler materials thereto used in the dental laboratory for welding of metallic restorations and appliances. For filler materials used in laser welding, this document also specifies the information given in the instructions for use, marking and labelling.

Médecine bucco-dentaire — Soudage par laser et matériaux d'apport

L'ISO 28319:2018 spécifie les exigences et les méthodes d'essai du soudage par laser et des matériaux d'apport utilisés à cet effet dans le laboratoire dentaire pour le soudage de restaurations métalliques et d'applications. Pour les matériaux d'apport utilisés dans le soudage par laser, le présent document spécifie également les informations données dans les instructions d'utilisation, le marquage et l'étiquetage.

General Information

Status
Published
Publication Date
09-Apr-2018
Current Stage
6060 - International Standard published
Start Date
10-Apr-2018
Completion Date
10-Apr-2018
Ref Project

RELATIONS

Effective Date
23-Jan-2016

Buy Standard

Standard
ISO 28319:2018 - Dentistry -- Laser welding and filler materials
English language
13 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 28319:2018 - Médecine bucco-dentaire -- Soudage par laser et matériaux d'apport
French language
13 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 28319
Second edition
2018-04
Dentistry — Laser welding and filler
materials
Médecine bucco-dentaire — Soudage par laser et matériaux d'apport
Reference number
ISO 28319:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 28319:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 28319:2018(E)

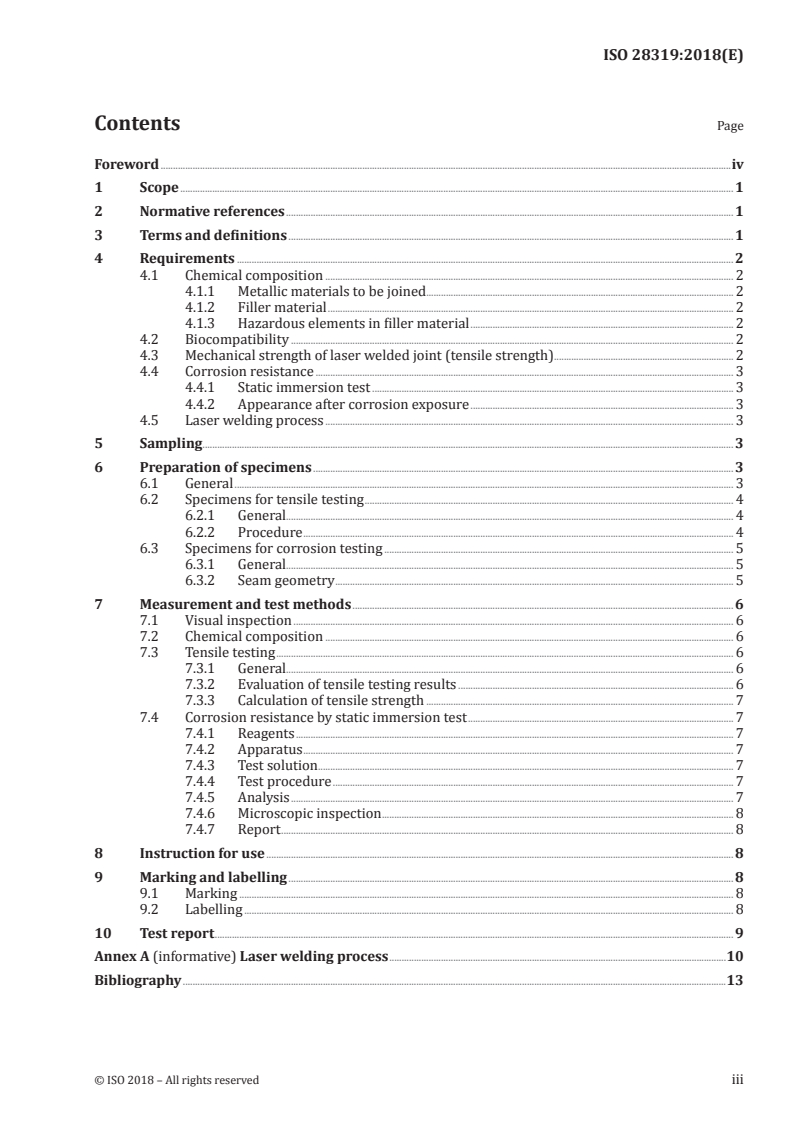

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3  Terms and definitions ..................................................................................................................................................................................... 1

4 Requirements .......................................................................................................................................................................................................... 2

4.1 Chemical composition ...................................................................................................................................................................... 2

4.1.1 Metallic materials to be joined............................................................................................................................. 2

4.1.2 Filler material ..................................................................................................................................................................... 2

4.1.3 Hazardous elements in filler material ........................................................................................................... 2

4.2 Biocompatibility .................................................................................................................................................................................... 2

4.3 Mechanical strength of laser welded joint (tensile strength) ......................................................................... 2

4.4 Corrosion resistance .......................................................................................................................................................................... 3

4.4.1 Static immersion test ................................................................................................................................................... 3

4.4.2 Appearance after corrosion exposure ........................................................................................................... 3

4.5 Laser welding process ...................................................................................................................................................................... 3

5 Sampling ........................................................................................................................................................................................................................ 3

6 Preparation of specimens ........................................................................................................................................................................... 3

6.1 General ........................................................................................................................................................................................................... 3

6.2 Specimens for tensile testing ...................................................................................................................................................... 4

6.2.1 General...................................................................................................................................................................................... 4

6.2.2 Procedure ............................................................................................................................................................................... 4

6.3 Specimens for corrosion testing .............................................................................................................................................. 5

6.3.1 General...................................................................................................................................................................................... 5

6.3.2 Seam geometry .................................................................................................................................................................. 5

7 Measurement and test methods ........................................................................................................................................................... 6

7.1 Visual inspection ................................................................................................................................................................................... 6

7.2 Chemical composition ...................................................................................................................................................................... 6

7.3 Tensile testing .......................................................................................................................................................................................... 6

7.3.1 General...................................................................................................................................................................................... 6

7.3.2 Evaluation of tensile testing results ................................................................................................................ 6

7.3.3 Calculation of tensile strength ............................................................................................................................. 7

7.4 Corrosion resistance by static immersion test ............................................................................................................ 7

7.4.1 Reagents .................................................................................................................................................................................. 7

7.4.2 Apparatus ............................................................................................................................................................................... 7

7.4.3 Test solution......................................................................................................................................................................... 7

7.4.4 Test procedure ................................................................................................................................................................... 7

7.4.5 Analysis .................................................................................................................................................................................... 7

7.4.6 Microscopic inspection ............................................................................................................................................... 8

7.4.7 Report ........................................................................................................................................................................................ 8

8 Instruction for use .............................................................................................................................................................................................. 8

9 Marking and labelling ..................................................................................................................................................................................... 8

9.1 Marking ......................................................................................................................................................................................................... 8

9.2 Labelling ....................................................................................................................................................................................................... 8

10 Test report ................................................................................................................................................................................................................... 9

Annex A (informative) Laser welding process .........................................................................................................................................10

Bibliography .............................................................................................................................................................................................................................13

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 28319:2018(E)

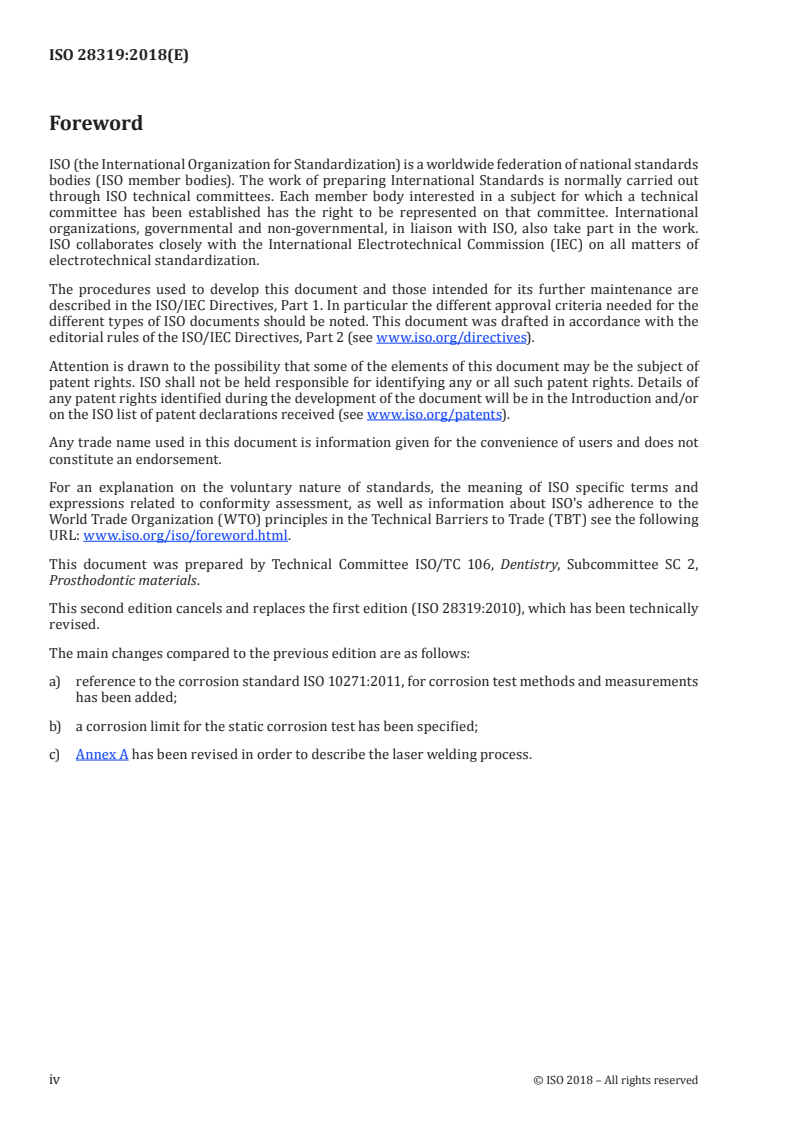

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 106, Dentistry, Subcommittee SC 2,

Prosthodontic materials.

This second edition cancels and replaces the first edition (ISO 28319:2010), which has been technically

revised.
The main changes compared to the previous edition are as follows:

a) reference to the corrosion standard ISO 10271:2011, for corrosion test methods and measurements

has been added;
b) a corrosion limit for the static corrosion test has been specified;
c) Annex A has been revised in order to describe the laser welding process.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 28319:2018(E)
Dentistry — Laser welding and filler materials
1 Scope

This document specifies requirements and test methods for laser welding and the filler materials

thereto used in the dental laboratory for welding of metallic restorations and appliances.

For filler materials used in laser welding, this document also specifies the information given in the

instructions for use, marking and labelling.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1942, Dentistry — Vocabulary

ISO 6344-1, Coated abrasives — Grain size analysis — Part 1: Grain size distribution test

ISO 10271:2011, Dentistry — Corrosion test methods for metallic materials

ISO 15223-1:2016, Medical devices — Symbols to be used with medical device labels, labelling and

information to be supplied — Part 1: General requirements

ISO 22674:2016, Dentistry — Metallic materials for fixed and removable restorations and appliances

3  Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 1942, ISO 22674 and the

following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
3.1
laser welding

method for joining similar or dissimilar metallic materials, using a laser beam as the heat source, with

or without a metallic filler material (welding rod), which produces coalescence by melting abutting

zones of metallic material components thereby creating a common fusion zone
3.2
filler material
metallic filling material used for laser welding (3.1)
© ISO 2018 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 28319:2018(E)
4 Requirements
4.1 Chemical composition
4.1.1 Metallic materials to be joined

The metallic materials to be joined shall conform to ISO 22674:2016, 5.1 and 5.2.

4.1.2 Filler material
4.1.2.1 Chemical composition

For all elements that are present in excess of 1,0 % (mass fraction), the percentage by mass of each of

the constituent elements shall be declared by the manufacturer and shall be reported to a precision of

0,1 % (mass fraction).

Any element that is present in a concentration in excess of 0,1 % (mass fraction), but not in excess of

1,0 % (mass fraction), shall be identified either by name or symbol.
4.1.2.2 Permitted deviation from the reported composition

For silver or noble-metal elements in filler materials, the percentage shall not deviate by more than

0,5 % (mass fraction) from the values stated in the instructions for use.

For base-metal elements in filler materials, all elements, present with more than 20 % (mass fraction)

shall not deviate from the value stated in the instructions for use by more than 2 % (mass fraction).

Those present in excess of 1 % (mass fraction) but not in excess of 20 % (mass fraction) shall not deviate

from the value stated in the instructions for use by more than 1 % (mass fraction).

4.1.3  Hazardous elements in filler material
4.1.3.1 Recognized hazardous elements

For the purposes of this document the elements nickel, cadmium, beryllium and lead are designated to

be hazardous elements.
4.1.3.2 Permitted limits for hazardous elements

The filler material shall contain no more than 0,02 % (mass fraction) of cadmium or beryllium or lead.

If the filler material contains more than 0,1 % (mass fraction) of nickel, the percentage shall not exceed

the amount indicated on the package or label or insert.
4.2 Biocompatibility

Specific qualitative and quantitative requirements for freedom from biological hazard are not included

in this document, but it is recommended that, in assessing possible biological hazards, reference should

be made to ISO 10993-1 and ISO 7405.
4.3 Mechanical strength of laser welded joint (tensile strength)

If the 0,2 % proof strength of both of the metallic materials to be joined by laser welding is more than

350 MPa, the tensile strength of laser-welded specimens shall be at least 350 MPa.

If the 0,2 % proof strength of either one or both of the metallic materials to be joined by laser welding is

below 350 MPa, the tensile strength shall exceed the lower 0,2 % proof strength of the two.

Testing shall be carried out in accordance with 7.3.
2 © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 28319:2018(E)
4.4 Corrosion resistance
4.4.1 Static immersion test

When pieces of a single metallic material are joined, the metal ion release shall not exceed 200 μg cm

in a time period of 7 d ± 1 h.

The metallic materials to be joined and the laser welded specimens shall conform to ISO 22674:2016,

5.7. Testing shall be carried out in accordance with 7.4.
4.4.2 Appearance after corrosion exposure

Magnified visual comparison prior to and after corrosion testing shall not reveal any visible selective

corrosion in the vicinity of the laser weld.
Testing shall be carried out in accordance with 7.4.
4.5 Laser welding process
Specific information about the laser welding process is given in Annex A.
5 Sampling

The metallic filler material and the metallic material each shall be from one lot. It shall be sufficient to

prepare the specimens as required in 6.1 and 6.2 including provision for a second set for tensile testing.

Further samples and packaging materials shall be made available fo
...

NORME ISO
INTERNATIONALE 28319
Deuxième édition
2018-04
Médecine bucco-dentaire — Soudage
par laser et matériaux d'apport
Dentistry — Laser welding and filler materials
Numéro de référence
ISO 28319:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 28319:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 28319:2018(F)

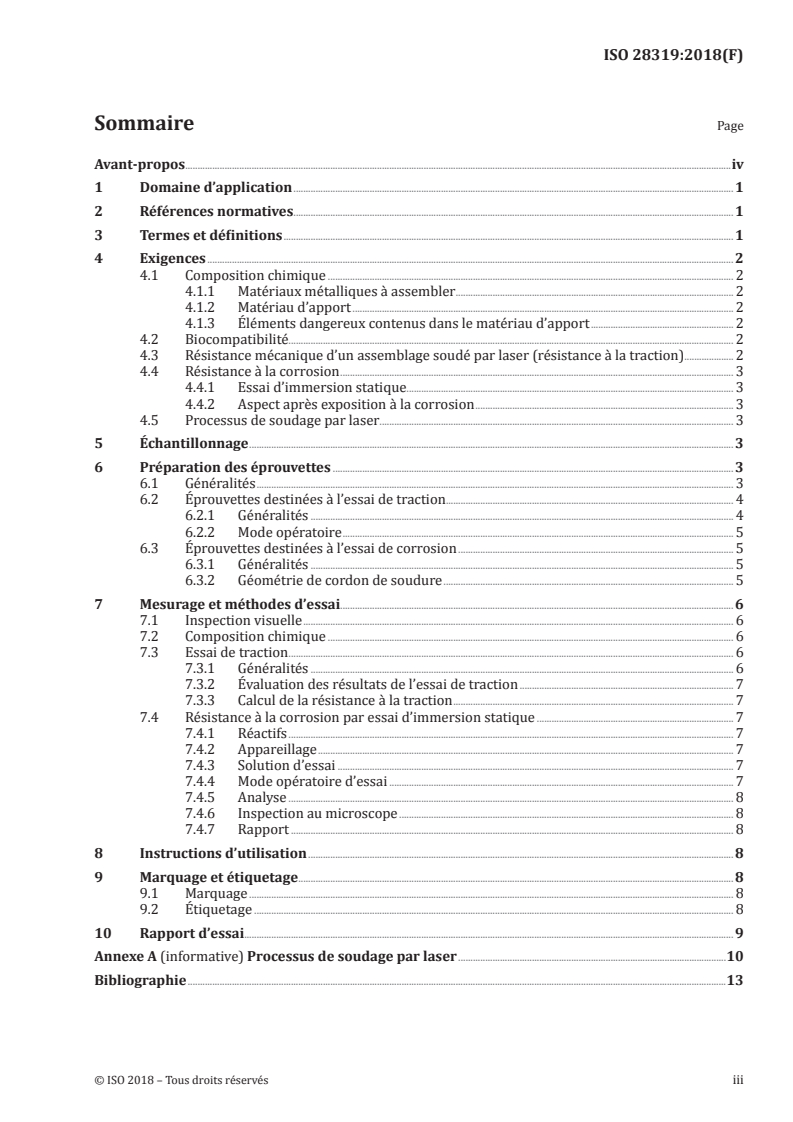

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences ...................................................................................................................................................................................................................... 2

4.1 Composition chimique ..................................................................................................................................................................... 2

4.1.1 Matériaux métalliques à assembler ................................................................................................................. 2

4.1.2 Matériau d’apport ........................................................................................................................................................... 2

4.1.3 Éléments dangereux contenus dans le matériau d’apport .......................................................... 2

4.2 Biocompatibilité..................................................................................................................................................................................... 2

4.3 Résistance mécanique d’un assemblage soudé par laser (résistance à la traction) .................... 2

4.4 Résistance à la corrosion ................................................................................................................................................................ 3

4.4.1 Essai d’immersion statique .................. ................................................................................................................... 3

4.4.2 Aspect après exposition à la corrosion ......................................................................................................... 3

4.5 Processus de soudage par laser ................................................................................................................................................ 3

5 Échantillonnage ..................................................................................................................................................................................................... 3

6 Préparation des éprouvettes ................................................................................................................................................................... 3

6.1 Généralités .................................................................................................................................................................................................. 3

6.2 Éprouvettes destinées à l’essai de traction..................................................................................................................... 4

6.2.1 Généralités ............................................................................................................................................................................ 4

6.2.2 Mode opératoire ............................................................................................................................................................... 5

6.3 Éprouvettes destinées à l’essai de corrosion ................................................................................................................ 5

6.3.1 Généralités ............................................................................................................................................................................ 5

6.3.2 Géométrie de cordon de soudure ...................................................................................................................... 5

7 Mesurage et méthodes d’essai................................................................................................................................................................ 6

7.1 Inspection visuelle ............................................................................................................................................................................... 6

7.2 Composition chimique ..................................................................................................................................................................... 6

7.3 Essai de traction ..................................................................................................................................................................................... 6

7.3.1 Généralités ............................................................................................................................................................................ 6

7.3.2 Évaluation des résultats de l’essai de traction ....................................................................................... 7

7.3.3 Calcul de la résistance à la traction .................................................................................................................. 7

7.4 Résistance à la corrosion par essai d’immersion statique ................................................................................ 7

7.4.1 Réactifs ..................................................................................................................................................................................... 7

7.4.2 Appareillage ......................................................................................................................................................................... 7

7.4.3 Solution d’essai ................................................................................................................................................................. 7

7.4.4 Mode opératoire d’essai ............................................................................................................................................ 7

7.4.5 Analyse ..................................................................................................................................................................................... 8

7.4.6 Inspection au microscope ........................................................................................................................................ 8

7.4.7 Rapport .................................................................................................................................................................................... 8

8 Instructions d’utilisation ............................................................................................................................................................................. 8

9 Marquage et étiquetage ................................................................................................................................................................................. 8

9.1 Marquage ..................................................................................................................................................................................................... 8

9.2 Étiquetage ................................................................................................................................................................................................... 8

10 Rapport d’essai ....................................................................................................................................................................................................... 9

Annexe A (informative) Processus de soudage par laser .............................................................................................................10

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 28319:2018(F)

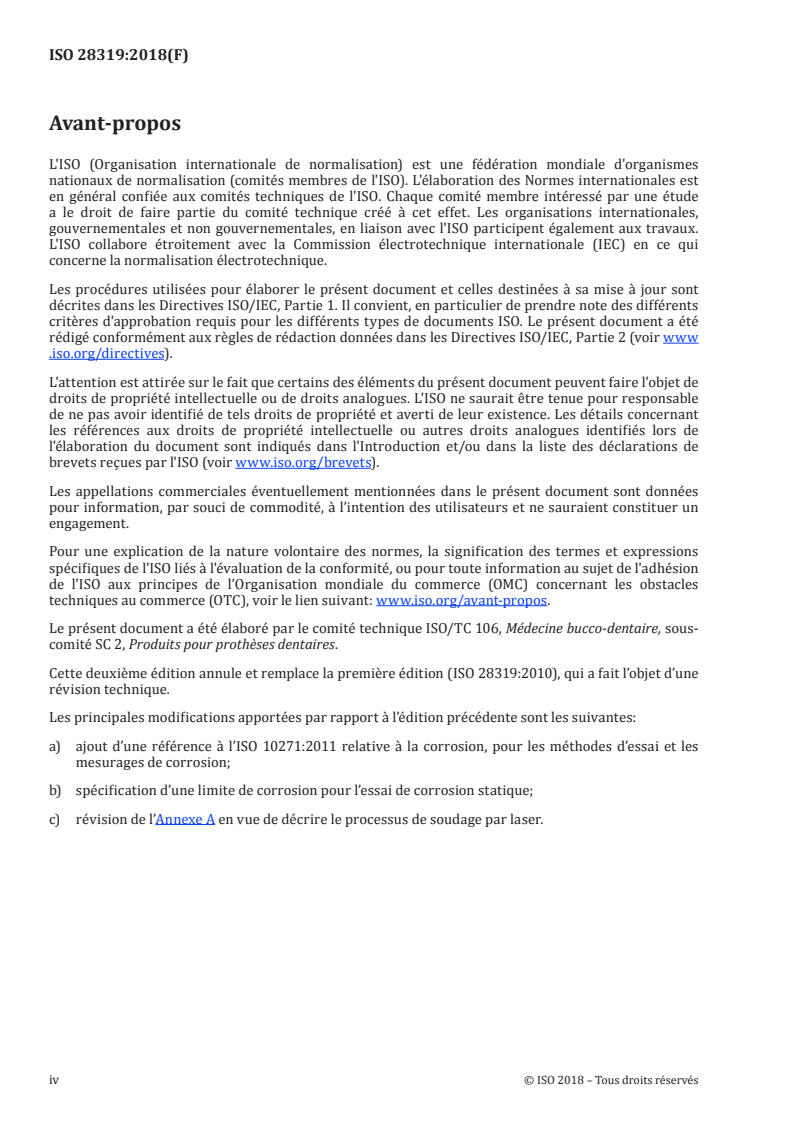

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 106, Médecine bucco-dentaire, sous-

comité SC 2, Produits pour prothèses dentaires.

Cette deuxième édition annule et remplace la première édition (ISO 28319:2010), qui a fait l’objet d’une

révision technique.

Les principales modifications apportées par rapport à l’édition précédente sont les suivantes:

a) ajout d’une référence à l’ISO 10271:2011 relative à la corrosion, pour les méthodes d’essai et les

mesurages de corrosion;
b) spécification d’une limite de corrosion pour l’essai de corrosion statique;
c) révision de l’Annexe A en vue de décrire le processus de soudage par laser.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 28319:2018(F)
Médecine bucco-dentaire — Soudage par laser et
matériaux d'apport
1 Domaine d’application

Le présent document spécifie les exigences et les méthodes d’essai du soudage par laser et des matériaux

d’apport utilisés à cet effet dans le laboratoire dentaire pour le soudage de restaurations métalliques et

d’applications.

Pour les matériaux d’apport utilisés dans le soudage par laser, le présent document spécifie également

les informations données dans les instructions d’utilisation, le marquage et l’étiquetage.

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).
ISO 1942, Médecine bucco-dentaire — Vocabulaire

ISO 6344-1, Abrasifs appliqués — Granulométrie — Partie 1: Contrôle de la distribution granulométrique

ISO 10271:2011, Médecine bucco-dentaire — Méthodes d’essai de corrosion des matériaux métalliques

ISO 15223-1:2016, Dispositifs médicaux — Symboles à utiliser avec les étiquettes, l’étiquetage et les

informations à fournir relatifs aux dispositifs médicaux — Partie 1: Exigences générales

ISO 22674:2016, Médecine bucco-dentaire — Matériaux métalliques pour les restaurations fixes et

amovibles et les appareillages
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 1942, l’ISO 22674

ainsi que les suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/

— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp

3.1
soudage par laser

méthode permettant d’assembler des matériaux métalliques similaires ou différents au moyen d’un

faisceau laser servant de source thermique, avec ou sans matériau d’apport métallique (baguette de

soudure), qui induit une coalescence par fusion des zones attenantes des matériaux métalliques, créant

ainsi une zone de fusion commune
3.2
matériau d’apport

produit pour obturation métallique utilisé pour le soudage par laser (3.1)

© ISO 2018 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 28319:2018(F)
4 Exigences
4.1 Composition chimique
4.1.1 Matériaux métalliques à assembler

Les matériaux métalliques à assembler doivent se conformer à l’ISO 22674:2016, 5.1 et 5.2.

4.1.2 Matériau d’apport
4.1.2.1 Composition chimique

Le pourcentage en masse de tous les éléments présents à plus de 1,0 % (fraction massique) doit être

déclaré par le fabricant et consigné avec une exactitude de 0,1 % (fraction massique).

Tout élément présent en une concentration supérieure à 0,1 % (fraction massique), mais inférieure à

1,0 % (fraction massique) doit être identifié soit par son nom soit par son symbole.

4.1.2.2 Écart admis par rapport à la composition indiquée

Pour les éléments en argent ou en métal noble dans les matériaux d’apport, le pourcentage ne doit pas

s’écarter de plus de 0,5 % (fraction massique) des valeurs indiquées dans les instructions d’utilisation.

Pour les éléments en métal commun dans les matériaux d’apport, tous les éléments présents à plus

de 20 % (fraction massique) ne doivent pas s’écarter de plus de 2 % (fraction massique) de la valeur

indiquée dans les instructions d’utilisation. Les éléments présents à plus de 1 % (fraction massique),

mais pas à plus de 20 % (fraction massique), ne doivent pas s’écarter de plus de 1 % (fraction massique)

de la valeur indiquée dans les instructions d’utilisation.
4.1.3 Éléments dangereux contenus dans le matériau d’apport
4.1.3.1 Éléments reconnus dangereux

Pour les besoins du présent document, le nickel, le cadmium, le béryllium et le plomb sont considérés

comme des éléments dangereux.
4.1.3.2 Limites admises pour les éléments dangereux

Le matériau d’apport ne doit pas contenir plus de 0,02 % (fraction massique) de cadmium ou de

béryllium ou de plomb. S’il contient plus de 0,1 % (fraction massique) de nickel, le pourcentage ne doit

pas dépasser la valeur indiquée sur l’emballage, sur l’étiquette ou sur la notice.

4.2 Biocompatibilité

Les exigences qualitatives et quantitatives spécifiques à l’élimination des risques biologiques ne

sont pas incluses dans le présent document, mais il est recommandé, lors de l’évaluation des risques

biologiques éventuels, de se référer à l’ISO 10993-1 et à l’ISO 7405.

4.3 Résistance mécanique d’un assemblage soudé par laser (résistance à la traction)

Si la limite conventionnelle d’élasticité de 0,2 % des deux matériaux métalliques à assembler par

soudage par laser est supérieure à 350 MPa, la résistance à la traction d’éprouvettes soudées par laser

doit être d’au moins 350 MPa.

Si la limite conventionnelle d’élasticité de 0,2 % de l’un ou des deux matériaux métalliques à assembler

par soudage par laser est inférieure à 350 MPa, la résistance à la traction doit être supérieure à la limite

conventionnelle inférieure d’élasticité à 0,2 % des deux matériaux.
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 28319:2018(F)
L’essai doit être effectué conformément à 7.3.
4.4 Résistance à la corrosion
4.4.1 Essai d’immersion statique

Lorsque des pièces d’un même matériau métallique sont assemblées, le relargage d’ions métalliques ne

doit pas dépasser 200 μg cm sur une période de 7 j ± 1 h.

Les matériaux métalliques à assembler et les éprouvettes soudées par laser doivent se conformer à

l’ISO 22674:2016, 5.7. L’essai doit être effectué conformément à 7.4.
4.4.2 Aspect après exposition à la corrosion

Une comparaison visuelle agrandie avant et après l’essai de corrosion ne doit révéler aucune corrosion

sélective visible à proximité de la soudure par laser.
L’essai doit être effectué conformément à 7.4.
4.5 Processus de soudage par laser

Des informations spécifiques à propos du processus de soudage par laser sont données dans l’Annexe A.

5 Échantillonnage

Le matériau d’apport métallique et le matériau métallique doivent provenir chacun d’un seul lot. Cela

doit être suffisant pour préparer les éprouvettes conformément à 6.1 et à 6.2 tout en disposant d’un

deuxième ensemble destiné à l’essai de traction. D’autres échantillons et matériaux d’emballage doivent

être disponibles en vue d’un contrôle conformément à 9.2.

Si les valeurs de limite conventionnelle d’élasticité pour un allongement non proportionnel de 0,2 %

d’un ou deux matériaux métalliques à assembler par soudage par laser sont disponibles dans un rapport

d’essai conforme à l’ISO 22674, ces données peuvent être utilisées. Dans le cas contraire, effectuer les

essais conformément à l’ISO 22674 afin de déterminer les valeurs nécessaires de limite conventionnelle

d’élasticité pour un allongement non proportionnel de 0,2 %.
6 Préparation des éprouvettes
6.1 Généralités

Les éprouvettes sont constituées de matériaux métalliques assemblés par soudage par laser avec ou

sans utilisation d’un matériau d’apport conformément aux instructions d’utilisation. Pour les alliages à

couler à soumettre à essai, préparer les éprouvettes par le « procédé de la cire perdue » du revêtement

pour coulée. Le fabricant peut recommander d’autres méthodes que la coulée pour le matériau

métallique à soumettre à essai afin d’évaluer son adéquation pour le soudage par laser. Utiliser cette

méthode si celle-ci est recommandée par le fabricant. Suivre les instr
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
