INTERNATIONAL STANDARD ISO 26261-3:2017(E)
Fireworks — Category 4 —
Part 3:
Test methods
1 Scope
This document specifies test methods for fireworks of Category 4.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 13385-1, Geometrical product specifications (GPS) — Dimensional measuring equipment — Part 1:
Callipers; Design and metrological characteristics
ISO 26261-1, Fireworks — Category 4 — Part 1: Terminology
ISO 26261-2:2017, Fireworks — Category 4 — Part 2: Requirements
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 26261-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Test environment for functioning test
4.1 General
The test environment shall be a large unobstructed area, which shall be wide open. The measuring
points shall be positioned appropriately for the type of measurement being carried out.
For aquatic fireworks, a water test area shall be available for testing the resistance to moisture and
functioning in the expected manner.
4.2 Wind measurement
The wind speed at a height of 1,50 m above the ground shall be measured and recorded using a wind
speed meter (see 5.5). No performance testing shall be carried out if the wind speed exceeds 5,0 m/s.
5 Apparatus
Any equivalent apparatus with the same accuracy or better may be used.
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 26261-3:2017(E)

5.1 Timing device, capable of being read to the nearest 0,1 s.
5.2 Calliper, flat faced vernier calliper reading to 0,1 mm, conforming to ISO 13385-1.
5.3 Ruler, with a scale resolution of 1,0 mm or better.
5.4 Measuring tape, with a scale resolution of 10 mm or better.
5.5 Wind speed meter, accurate to at least 0,5 m/s.
5.6 Balance, with an accuracy of ±0,01 g or better.
5.7 Temperature chamber.
5.7.1 Up to (50 ± 2,5) °C.
5.7.2 Up to (75 ± 2,5) °C.
5.8 Sound level meter of class 1 conforming to IEC 61672-1 with a free-field microphone.
2 2
5.9 Shock apparatus, providing a deceleration of 490 m/s (-50/+100) m/s (when measured at the
centre of an unloaded platform) and the shock impulse duration (time elapsed from the starting of the
machine’s deceleration to the time in which the deceleration reaches its maximum value during each
first shock pulse) shall be 2 ms ± 1 ms working at a frequency of 1 Hz ± 0,1 Hz.
An example of an apparatus is shown in Annex A.
5.10 Devices for measuring heights.
Heights shall be measured using universal surveying instruments (USI) such as theodolites, electronic
spirit levels or video (visible and/or infrared) systems.
Examples of measuring methods and the calculation of the height are given in Annex B.
5.11 Goniometer, reading to 1° or better.
5.12 Mortar.
The rising height of shells depends particularly on the clearance of the shell in the mortar [ratio of the
maximum cross section area of the shell (A ) to the inner cross section area of the mortar (A )],
shell mortar
also designated as “Q”. Q is the ratio of the outer diameter of the shell (d including the fuse to the
o,shell,
lifting charge) squared over the inner diameter of the mortar (d ) squared. The outer diameter of
i,mortar
the shell shall be measured horizontally at the place of largest diameter including the fuse to the lifting
charge. The conditions given in Formula (1) and Formula (2) shall be achieved:
2
d
A
o,shell
shell
09,,≤=Q =≤ 098 (1)
2
A
d
mortar
i,mortar
2 © ISO 2017 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 26261-3:2017(E)

22
10,,21⋅≤dd ≤⋅1 d (2)
o,shelli,mortaro,shell
For calibre ≤100 mm, a wider tolerance can be accepted. The conditions given in Formula (3) and
Formula (4) shall be achieved:
*
0,83 ≤Q ≤ 0,98 (3)
£100
22*
10,,21⋅≤dd ≤⋅2 d (4)
o,shelli,mortaro,shell
For calibre >400 mm, the clearances shall be determined according to the safety standard of
manufacturer.
Another determining factor influencing the rising height is the length of the mortar (l ) – length
mortar
from the mortar muzzle to the mortar ground.
The dimensions of the mortar may also be determined from Figure 1, Figure 2 and Figure 3.
Dimensions in millimetres
Key
X calibre of the shell
Y internal diameter of the mortar
Figure 1 — Dimensions of the mortars for spherical shells — Calibre above 100 mm
© ISO 2017 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 26261-3:2017(E)

Dimensions in millimetres
Key
X calibre of the shell
Y internal diameter of the mortar
Figure 2 — Dimensions of the mortars for spherical shells — Calibre up to 100 mm
4 © ISO 2017 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 26261-3:2017(E)

Dimensions in millimetres
Key
X calibre of the shell
Y inside length of the mortar
— l = 6 × d + 70
mortar n
––– l = 4 × d + 120
mortar n
d nominal calibre
n
NOTE 4 × d + 120 ≤ l (mm) ≤ 6 × d + 70.
n mortar n
Figure 3 — Range of the mortar length for spherical shells
6 Test methods
NOTE Any equivalent method with the same sensitivity and the same accuracy or better might be used.
6.1 Construction and stability
6.1.1 Outer dimension of item
6.1.1.1 Apparatus
6.1.1.1.1 Ruler (see 5.3).
6.1.1.2 Procedure
Use the ruler to measure the outer dimensions of the tested article to the nearest of 1,0 mm and record
the results.
© ISO 2017 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 26261-3:2017(E)

6.1.2 Determination of calibre
6.1.2.1 Apparatus
6.1.2.1.1 Calliper (see 5.2).
6.1.2.2 Procedure
Use the calliper (5.2) to measure the calibre of the tested article at least three times at different
positions on the article and to the nearest 0,1 mm and record the results.
6.1.3 Determination of gross mass
Use the balance (5.6) to measure the gross mass of the tested article and record the results.
6.2 Design – Verification
Compare the actual article with the detailed manufacturer’s drawing.
Observe and record any nonconformity.
6.3 Determination of tube angle
6.3.1 Apparatus
6.3.1.1 Goniometer (see 5.11).
6.3.2 Procedure
For the determination of the tube angle, dismantle the functioned article (if necessary) in such a way
that the angle of the tube against the vertical can be measured with the goniometer (see Figure 4) and
record the results.
Key
1 base of firework
2 tube of mine, Roman candle or shot tube
Figure 4 — Determi
...

NORME ISO
INTERNATIONALE 26261-3
Première édition
2017-02
Artifices de divertissement —
Catégorie 4 —
Partie 3:
Méthodes d’essai
Fireworks — Category 4 —
Part 3: Test methods
Numéro de référence
ISO 26261-3:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 26261-3:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 26261-3:2017(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application .1
2 Références normatives .1
3 Termes et définitions .1
4 Environnement d’essai pour l’essai de fonctionnement .1
4.1 Généralités . 1
4.2 Mesure du vent . 1
5 Appareillage .2
6 Méthodes d’essai .5
6.1 Construction et stabilité . 5
6.1.1 Dimension extérieure de l’article . 5
6.1.2 Détermination du calibre . 6
6.1.3 Détermination de la masse brute . 6
6.2 Conception – Vérification . 6
6.3 Détermination de l’angle du tube . 6
6.3.1 Appareillage . 6
6.3.2 Mode opératoire . 6
6.4 Angle d’ascension et hauteur d’éclatement. 7
6.4.1 Généralités . 7
6.4.2 Dimensions du mortier . 7
6.4.3 Support du mortier . 7
6.5 Mesure du niveau de pression acoustique . 7
6.5.1 Appareillage . 7
6.5.2 Mode opératoire . 7
6.6 Extinction des flammes . 7
6.6.1 Appareillage . 7
6.6.2 Mode opératoire . 8
6.7 Examens visuels et sonores . 8
6.8 Conditionnement mécanique . 8
6.8.1 Appareillage . 8
6.8.2 Mode opératoire . 8
6.9 Conditionnement thermique . 8
6.9.1 Appareillage . 8
6.9.2 Mode opératoire . 8
6.10 Essai de fonctionnement . 9
6.10.1 Appareillage . 9
6.10.2 Mode opératoire . 9
6.10.3 Vérification de l’apogée, des hauteurs d’effet/d’éclatement et des retombées . 9
6.10.4 Vérification de la portée de l’effet et des dimensions de l’effet des
artifices nautiques .10
Annexe A (informative) Conditionnement mécanique (appareil d’essai de choc mécanique) .11
Annexe B (informative) Modes opératoires pour le calcul des hauteurs .14
Annexe C (informative) Méthode de calcul pour la distance de sécurité .18
Bibliographie .20
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 26261-3:2017(F)

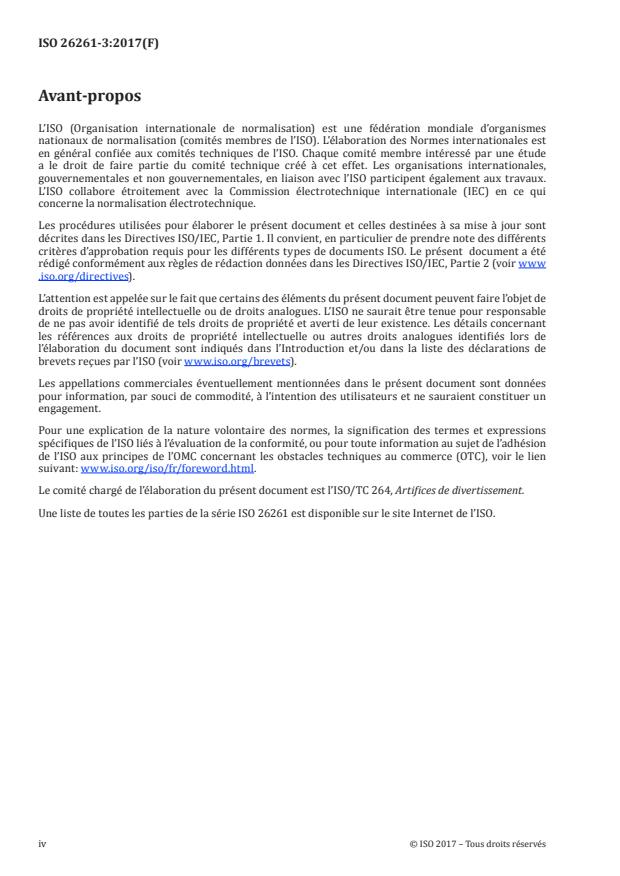

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 264, Artifices de divertissement.
Une liste de toutes les parties de la série ISO 26261 est disponible sur le site Internet de l’ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 26261-3:2017(F)
Artifices de divertissement — Catégorie 4 —
Partie 3:
Méthodes d’essai
1 Domaine d’application
Le présent document spécifie des méthodes d’essai pour les artifices de divertissement de catégorie 4.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 13385-1, Spécification géométrique des produits (GPS) — Équipement de mesurage dimensionnel —
Partie 1: Pieds à coulisse; caractéristiques de conception et caractéristiques métrologiques
ISO 26261-1, Artifices de divertissement — Catégorie 4 — Partie 1: Terminologie
ISO 26261-2:2017, Artifices de divertissement — Catégorie 4 — Partie 2: Exigences
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 26261-1 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp.
4 Environnement d’essai pour l’essai de fonctionnement
4.1 Généralités
L’environnement d’essai doit être une grande aire non obstruée, qui doit être grande ouverte. Les points
de mesure doivent être positionnés de manière appropriée pour le type de mesure réalisée.
Pour les artifices nautiques, une aire d’essai sur l’eau doit être disponible pour évaluer la résistance à
l’humidité et le fonctionnement comme prévu.
4.2 Mesure du vent
La vitesse du vent à une hauteur de 1,50 m au-dessus du sol doit être mesurée et enregistrée à l’aide
d’un anémomètre (voir 5.5). Aucun essai de performance ne doit être réalisé si la vitesse du vent est
supérieure à 5,0 m/s.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 26261-3:2017(F)

5 Appareillage
Tout appareillage équivalent offrant une précision identique ou supérieure peut être utilisé.
5.1 Chronomètre, d’une précision de 0,1 s.
5.2 Pied à coulisse à vernier à face plate, ayant une précision de 0,1 mm, conforme à l’ISO 13385-1.
5.3 Règle, d’une résolution d’échelle de 1,0 mm ou supérieure.
5.4 Mètre ruban, d’une résolution d’échelle de 10 mm ou supérieure.
5.5 Anémomètre, d’une précision d’au moins 0,5 m/s.
5.6 Balance, d’une précision de pesée ±0,01 g ou supérieure.
5.7 Enceinte thermique
5.7.1 Jusqu’à (50 ± 2,5) °C.
5.7.2 Jusqu’à (75 ± 2,5) °C.
5.8 Sonomètre de classe 1, conformément à l’IEC 61672-1, équipé d’un microphone champ libre.
2 2
5.9 Appareil d’essai de choc mécanique, fournissant une décélération de 490 m/s (−50/+100) m/s
(mesurée au centre d’une plate-forme non chargée) et dont la durée d’impulsion de choc (temps écoulé
entre le début de la décélération de la machine et le temps auquel la décélération atteint sa valeur
maximale pendant chaque première impulsion de choc) doit être de 2 ms ± 1 ms, à une fréquence de
(1 ± 0,1) Hz.
Un exemple d’appareil est présenté dans l’Annexe A.
5.10 Dispositifs de mesure des hauteurs
Les hauteurs doivent être mesurées à l’aide d’instruments de mesure universels, tels que des théodolites,
des niveaux électroniques ou des systèmes vidéo (visible et/ou infrarouge).
Des exemples de méthodes de mesure et de calcul de la hauteur sont fournis dans l’Annexe B.
5.11 Goniomètre, d’une précision de 1° ou supérieure.
5.12 Mortier
L’apogée des bombes dépend en particulier du jeu de la bombe dans le mortier [rapport entre la surface
de la section maximale de la bombe (A ) et la surface de la section intérieure du mortier (A )],
bombe mortier
également désigné «Q». Q est le rapport entre le diamètre extérieur de la bombe (d , composant
o,bombe
fusant vers la charge de chasse inclus) au carré et le diamètre intérieur du mortier (d ) au carré.
i,mortier
Le diamètre extérieur de la bombe doit être mesuré horizontalement au point du diamètre le plus grand,
avec le composant fusant vers la charge de chasse inclus. Les conditions données dans la Formule (1) et
la Formule (2) doivent être respectées:
2
d
A
o,bombe
bombe
09,,≤=Q =≤ 098
2
A
d
mortier
i,mortier
(1)
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 26261-3:2017(F)

22
10,,21⋅≤dd ≤⋅1 d
o,bombei,mortier o,bombe
(2)
Pour les calibres ≤ 100 mm, une tolérance plus large peut être acceptée. Les conditions données dans la
Formule (3) et la Formule (4) doivent être respectées:
*
08,,30″″Q 98
″100
(3)
22*
10,,21⋅≤dd ≤⋅2 d
o,bombei,mortier o,bombe
(4)
Pour les calibres >400 mm, les tolérances doivent être déterminées conformément à la norme de
sécurité du fabricant.
Un autre facteur déterminant ayant une influence sur l’apogée est la longueur du mortier (l ) –
mortier
longueur de la bouche du mortier à sa base.
Les dimensions du mortier peuvent également être déterminées à partir de la Figure 1, de la Figure 2 et
de la Figure 3.
Dimensions en millimètres
Légende
X calibre de la bombe
Y diamètre intérieur du mortier
Figure 1 — Dimensions des mortiers pour bombes sphériques — Calibre supérieur à 100 mm
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 26261-3:2017(F)

Dimensions en millimètres
Légende
X calibre de la bombe
Y diamètre intérieur du mortier
Figure 2 — Dimensions des mortiers pour bombes sphériques — Calibre jusqu’à 100 mm
4 © ISO 2017 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 26261-3:2017(F)

Dimensions en millimètres
Légende
X calibre de la bombe
Y longueur intérieure du mortier
— l = 6 × d + 70
mortier n
––– l = 4 × d + 120
mortier n
d calibre nominal
n
NOTE 4 × d + 120 ≤ l (mm) ≤ 6 × d + 70.
n mortier n
Figure 3 — Plage de longueur des mortiers pour bombes sphériques
6 Méthodes d’essai
NOTE Toute méthode équivalente offrant la même sensibilité et une précision au moins identique pourrait
être utilisée.
6.1 Construction et stabilité
6.1.1 Dimension extérieure de l’article
6.1.1.1 Appareillage
6.1.1.1.1 Règle (voir 5.3).
6.1.1.2 Mode opératoire
Utiliser la règle pour mesurer les dimensions extérieures de l’article soumis à essai à 1,0 mm près et
enregistrer les résultats.
© ISO 2017 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 26261-3:2017(F)

6.1.2 Détermination du calibre
6.1.2.1 Appareillage
6.1.2.1.1 Pied à coulisse (voir 5.2).
6.1.2.2 Mode opératoire
Utiliser le pied à coulisse (5.2) pour mesurer le calibre de l’article soumis à essai au moins trois fois à
différentes positions sur l’article et à 0,1 mm près et enregistrer les résultats.
6.1.3 Détermination de la masse brute
Utiliser la balance (5.6) pour mesurer la masse brute de l’article soumis à essai et enregistrer les
résultats.
6.2 Conception – Vérification
Comparer l’article réel au schéma détaillé du fabricant.
Observer et enregistrer toute non-conformité.
6.3 Détermination de l’angle du tube
6.3.1 Appareillage
6.3.1.1 Goniomètre (voir 5.11).
6.3.2 Mode opératoire
Pour déterminer l’angle du tube, démonter l’article après fonctionnement (si nécessaire) de manière
à pouvoir mesurer l’angle du tube par rapport à la verticale avec le goniomètre (voir Figure 4) et
enregistrer les résultats.
Légende
1 base de l’artifice de divertissement
2 tube du pot à feu, de la chandelle romaine ou de la chandelle monocoup
Figure 4 — Détermination de l’angle du tube
6 © ISO 2017 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 26261-3:2017(F)

6.4 Angle d’ascension et hauteur d’éclatement
6.4.1 Généralités
Les artifices de divertissement doivent être tirés verticalement (dispositif de tir à 90° ± 2°).
La mesure des hauteurs peut être réalisée conformément à l’une des méthodes décrites dans l’Annexe B.
6.4.2 Dimensions du mortier
Pour les essais
...
