ISO 8496:2013

Metallic materials - Tube - Ring tensile test

ISO 8496:2013 specifies a method for a ring tensile test of tubes to reveal surface and internal defects by subjecting the test piece to strain until fracture occurs. This test may also be used to assess the ductility of tubes. The ring tensile test is applicable to tubes having an outside diameter exceeding 150 mm and a wall thickness no greater than 40 mm. The inside diameter shall be greater than 100 mm.

Matériaux métalliques — Tubes — Essai de traction sur anneaux

L'ISO 8496:2013 spécifie une méthode d'essai de traction sur anneaux de tubes, visant à révéler les défauts superficiels et internes, en soumettant l'éprouvette à une déformation jusqu'à rupture. L'essai peut également être utilisé pour évaluer la ductilité des tubes. L'essai de traction sur anneaux s'applique aux tubes ayant un diamètre extérieur supérieur à 150 mm et une épaisseur de paroi ne dépassant pas 40 mm. Le diamètre intérieur doit être supérieur à 100 mm.

General Information

• Status: Published
• Publication Date: 04-Nov-2013
• ICS: 77.040.10 - Mechanical testing of metals
• Technical Committee: ISO/TC 164/SC 2 - Ductility testing
• Drafting Committee: ISO/TC 164/SC 2 - Ductility testing
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Oct-2025
• Completion Date: 15-Oct-2025

Relations

• Consolidates: ISO/IEC 19756:2011 - Information technology - Topic Maps - Constraint Language (TMCL)
• Effective Date: 06-Jun-2022
• Revises: ISO 8496:1998 - Metallic materials - Tube - Ring tensile test
• Effective Date: 20-Apr-2013

Overview

ISO 8496:2013 specifies a standardized ring tensile test method for metallic tubes to reveal surface and internal defects and to assess ductility. The test subjects a short ring cut from the tube to circumferential strain until fracture occurs. ISO 8496:2013 is the third edition (revising the 1998 edition) and is maintained by ISO/TC 164 (Mechanical testing of metals), Subcommittee SC 2 (Ductility testing).

Keywords: ISO 8496:2013, ring tensile test, tube tensile test, metallic tubes, ductility test, tube testing

Key topics and technical requirements

• Scope / Applicability
  • Applies to tubes with outside diameter > 150 mm, wall thickness ≤ 40 mm, and inside diameter > 100 mm.
• Test principle
  • A ring cut from the tube is strained in the circumferential direction until fracture.
• Test piece
  • Ring end faces must be perpendicular to the tube axis.
  • Typical ring width ≈ 15 mm; if wall thickness > 15 mm, ring width may equal thickness.
  • Ends must be free from burrs; edges may be rounded or chamfered.
• Apparatus
  • Two equal-diameter circular pins with parallel, movable axes.
  • Pin diameter should be the minimum required for strength and, where possible, at least 3 × wall thickness of the tube.
• Procedure
  • Ambient testing temperature: 10 °C to 35 °C; controlled testing: 23 °C ± 5 °C.
  • Pins are moved apart at a specified rate until the ring fractures. In cases of dispute, the rate must not exceed 5 mm/s.
  • Interpretation follows the applicable product standard; if none is specified, the ring passes if expected fracture behavior is observed and no other cracks are visible without magnification.
• Test report
  • When required by product standards, include: reference to ISO 8496, test-piece identification, dimensions, and test result.

Applications

• Quality control and acceptance testing for large-diameter metallic tubes used in:
  • Pressure vessels, pipelines, and structural applications
  • Oil & gas transmission and refining equipment
  • Heavy fabrication where tube integrity and ductility are critical
• Non-destructive screening for surface and internal defects and comparative ductility assessment during production and inspection.

Who uses this standard

• Tube manufacturers and mill testing laboratories
• Third-party inspection agencies and acceptance test labs
• Quality engineers, metallurgists, and R&D teams evaluating tube forming, welding, or heat-treatment effects

Related standards

• Product-specific tube standards and acceptance criteria (referenced by ISO 8496 for interpretation)
• ISO/TC 164 committee publications on mechanical testing of metals and ductility testing

For procurement, testing protocols, or compliance, reference ISO 8496:2013 and consult the relevant product standard for pass/fail criteria.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8496
Third edition
2013-11-15
Metallic materials — Tube — Ring
tensile test
Matériaux métalliques — Tubes — Essai de traction sur anneaux
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Principle . 1
3 Apparatus . 1
4 Test piece . 2
5 Procedure. 2
6 Test report . 2

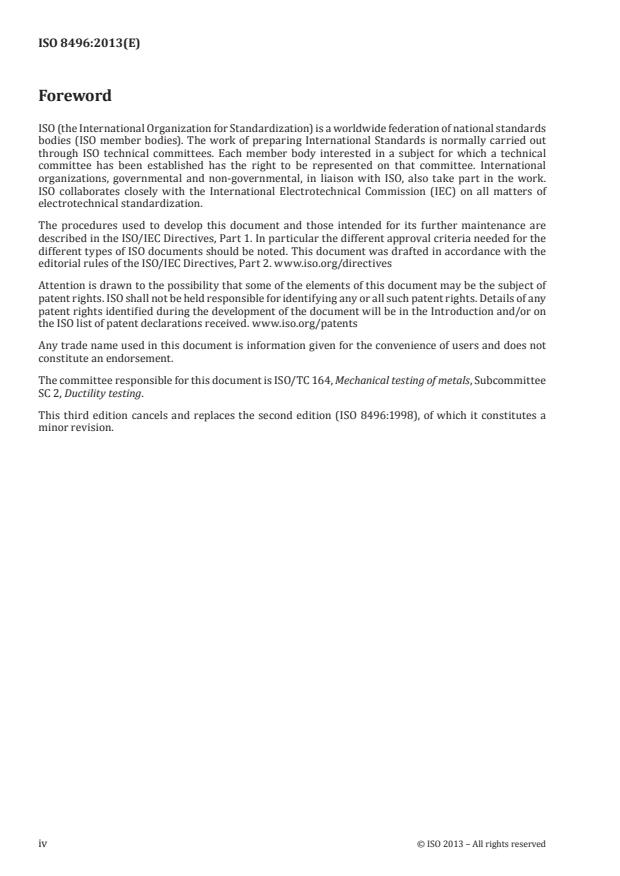

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of t
...

NORME ISO
INTERNATIONALE 8496
Troisième édition
2013-11-15
Matériaux métalliques — Tubes —
Essai de traction sur anneaux
Metallic materials — Tube — Ring tensile test
Numéro de référence
©
ISO 2013

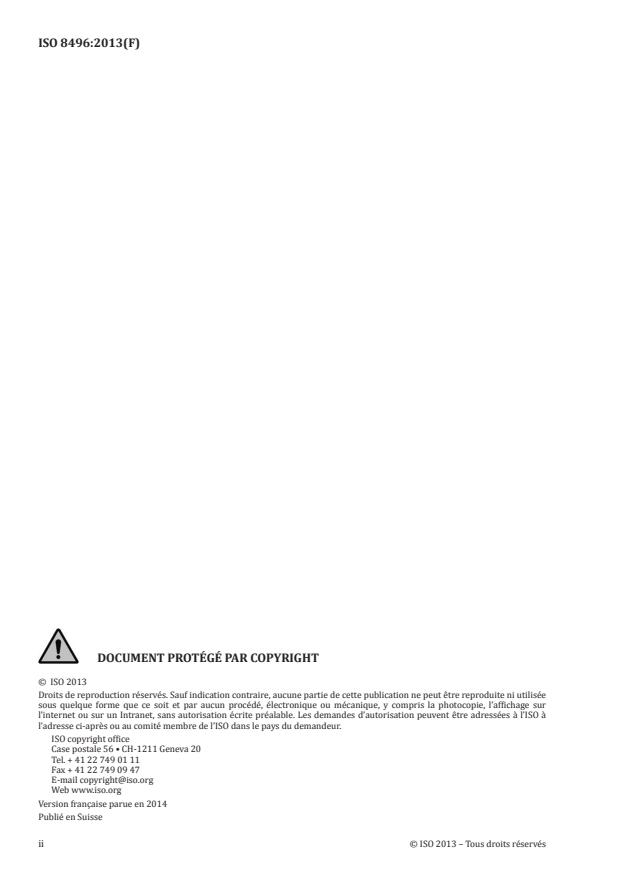

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Version française parue en 2014
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Principe . 1
3 Appareillage . 1
4 Éprouvette . 2
5 Mode opératoire. 2
6 Rapport d’essai . 2

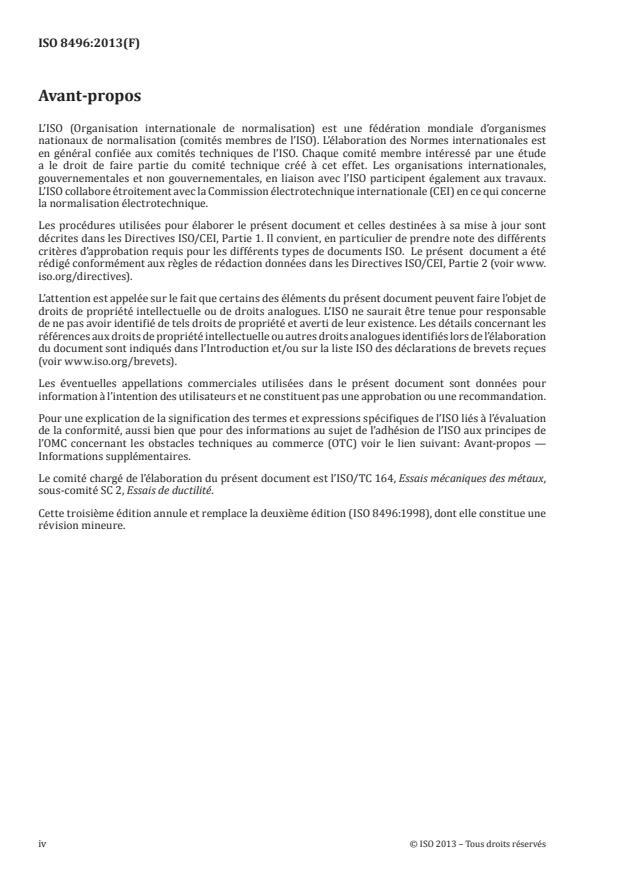

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/
...
