ISO 2423:1982
(Main)Acceptance conditions for radial drilling machines with the arm adjustable in height — Testing of accuracy
Acceptance conditions for radial drilling machines with the arm adjustable in height — Testing of accuracy
This second edition cancels and replaces the first edition (i. e. ISO 2423 : 1974). Describes both geometrical and pratical tests on these general purpose and normal accurasy radial drilling machines, and gives the corresponding permissible deviations which apply. Deals only with the verification of the accuracy of the machine. Does not apply to the testing of the running of the machine (vibrations, abnormal noises, stick-slip motion of components, etc.), or the characteristics (speeds, feeds, etc.), which shall generally be checked before the accurasy is tested.
Conditions de réception des machines à percer radiales à bras mobile en hauteur — Contrôle de la précision
La présente Norme internationale indique, par référence à l'ISO/R 230, les vérifications géométriques et les épreuves pratiques des machines à percer radiales à bras mobile en hauteur, ainsi que les écarts tolérés correspondant à des machines d'usage général et de précision normale. Elle ne traite que du contrôle de la précision de la machine. Elle ne concerne ni l'examen de son fonctionnement (vibrations, bruits anormaux, points durs dans les déplacements d'organes, etc.), ni celui de ses caractéristiques (vitesse, avances, etc.), examens qui doivent, en général, précéder celui de la précision.
General Information
Buy Standard
Standards Content (Sample)

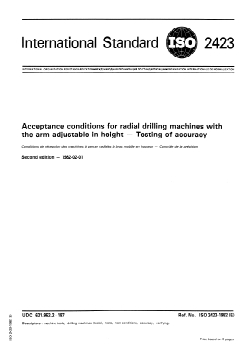

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWblE~YHAPO~HAR OPfAHM3AlUlR fl0 CTAH~PTbl3A~klbl@ORGANISATION INTERNATIONALE DE NORMALISATION
Acceptance conditions for radial drilling machines with
the arm adjustable in height - Testing of accuracy
Conditions de rkeption des machines 2 percer radiales ti bras mobile en hauteur - Contr6le de Ia prkcision
Second edition - 1982-02-01
UDC 621.952.2 - 187 Ref. No. ISO 2423-1982 (EI
w
-
tests, test conditions, accuracy, verifying.
Descriptors : machine tools, drilling machines bok),
Price based on 9 pages
---------------------- Page: 1 ----------------------

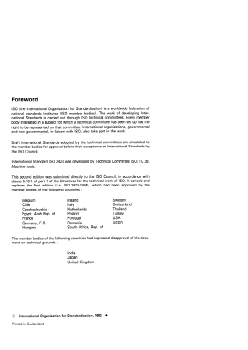

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards institutes (ISO member bedies). The work of developing Inter-
national Standards is carried out through ISO technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 2423 was developed by Technical Committee ISO/TC 39,
Machine tools.
This second edition was submitted directly to the ISO Council, in accordance with
clause 5.10.1 of part 1 of the Directives for the technical work of ISO. lt cancels and
replaces the first edition (i.e. ISO 2423-19741, which had been approved by the
member bodies of the following countries :
Belgium Ireland Sweden
Switzerland
Chile Italy
Czechoslovakia Netherlands Thailand
Egypt, Arab Rep. of Poland ~ Turkey
France Portugal USA
Germany, F. R. Romania USSR
Hungary South Africa, Rep. of
The member bodies of the followi ng cou ntries had expressed disapproval of the docu-
ment on technical g rounds :
India
Japan
United Kingdom
0 International Organkation for Standardkation, 1982
Printed in Switzerland
---------------------- Page: 2 ----------------------

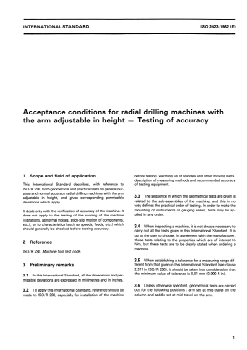

INTERNATIONAL STANDARD ISO 2423-1982 (E)
Acceptance conditions for radial drilling machines with
the arm adjustable in height - Testing of accuracy
before testing, warming up of spindles and other moving Parts,
1 Scope and field of application
description of measuring methods and recommended accuracy
This International Standard describes, with reference to of testing equipment.
ISO/R 230, both geometrical and practical tests on general pur-
pose and normal accuracy radial drilling machines with the arm
3.3 The sequence in which the geometrical tests are given is
adjustable in height, and gives corresponding permissible
related to the sub-assemblies of the machine, and this in no
deviations which apply.
way defines the practical Order of testing. In Order to make the
mounting of instruments or gauging easier, tests may be ap-
lt deals only with the verification of accuracy of the machine. lt
plied in any Order.
does not apply to the testing of the running of the machine
(vibrations, abnormal noises, stick-slip motion of components,
etc.), or to characteristics (such as Speeds, feeds, etc.) which
3.4 When inspecting a machine, it is not always necessary to
should generally be checked before testing accuracy.
carry out all the tests given in this International Standard. lt is
up to the user to choose, in agreement with the manufacturer,
those tests relating to the properties which are of interest to
2 Reference
him, but these tests are to be clearly stated when ordering a
machine.
ISO/R 230, Machine tool test Code.
3.5 When establishing a tolerante for a measuring range dif-
ferent from that given in this International Standard (sec clause
3 Preliminary remarks
2.311 in ISO/R 2301, it should be taken into consideration that
the minimum value of tolerante is 0,Ol mm (0.000 4 in).
3.1 In this International Standard, all the dimensions and per-
missible deviations are expressed in millimetres and in inches.
3.6 Unless otherwise specified, geometrical tests are carried
out for the following positions : arm set at mid-travel on the
3.2 To apply this International Standard, reference should be
column and saddle set at mid-travel on the arm.
made to ISO/R 230, especially for installation of the machine
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
4 Acceptance conditions and permissible deviations
4.1 Geometrical tests
No. Diagram Object
A - BASE PLATE
Levelling of the base plate,
Checking of flatness of the base plate.
B-ARM
Checking of parallelism of the saddle
movement to the base plate.
Checking of radial movement of arm par-
alle1 to base plate at three positions of
G3
saddle equ
...
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWblE~YHAPO~HAR OPfAHM3AlUlR fl0 CTAH~PTbl3A~klbl@ORGANISATION INTERNATIONALE DE NORMALISATION
Acceptance conditions for radial drilling machines with
the arm adjustable in height - Testing of accuracy
Conditions de rkeption des machines 2 percer radiales ti bras mobile en hauteur - Contr6le de Ia prkcision
Second edition - 1982-02-01
UDC 621.952.2 - 187 Ref. No. ISO 2423-1982 (EI
w
-
tests, test conditions, accuracy, verifying.
Descriptors : machine tools, drilling machines bok),
Price based on 9 pages
---------------------- Page: 1 ----------------------
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards institutes (ISO member bedies). The work of developing Inter-
national Standards is carried out through ISO technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 2423 was developed by Technical Committee ISO/TC 39,
Machine tools.
This second edition was submitted directly to the ISO Council, in accordance with
clause 5.10.1 of part 1 of the Directives for the technical work of ISO. lt cancels and
replaces the first edition (i.e. ISO 2423-19741, which had been approved by the
member bodies of the following countries :
Belgium Ireland Sweden
Switzerland
Chile Italy
Czechoslovakia Netherlands Thailand
Egypt, Arab Rep. of Poland ~ Turkey
France Portugal USA
Germany, F. R. Romania USSR
Hungary South Africa, Rep. of
The member bodies of the followi ng cou ntries had expressed disapproval of the docu-
ment on technical g rounds :
India
Japan
United Kingdom
0 International Organkation for Standardkation, 1982
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD ISO 2423-1982 (E)
Acceptance conditions for radial drilling machines with
the arm adjustable in height - Testing of accuracy
before testing, warming up of spindles and other moving Parts,
1 Scope and field of application
description of measuring methods and recommended accuracy
This International Standard describes, with reference to of testing equipment.
ISO/R 230, both geometrical and practical tests on general pur-
pose and normal accuracy radial drilling machines with the arm
3.3 The sequence in which the geometrical tests are given is
adjustable in height, and gives corresponding permissible
related to the sub-assemblies of the machine, and this in no
deviations which apply.
way defines the practical Order of testing. In Order to make the
mounting of instruments or gauging easier, tests may be ap-
lt deals only with the verification of accuracy of the machine. lt
plied in any Order.
does not apply to the testing of the running of the machine
(vibrations, abnormal noises, stick-slip motion of components,
etc.), or to characteristics (such as Speeds, feeds, etc.) which
3.4 When inspecting a machine, it is not always necessary to
should generally be checked before testing accuracy.
carry out all the tests given in this International Standard. lt is
up to the user to choose, in agreement with the manufacturer,
those tests relating to the properties which are of interest to
2 Reference
him, but these tests are to be clearly stated when ordering a
machine.
ISO/R 230, Machine tool test Code.
3.5 When establishing a tolerante for a measuring range dif-
ferent from that given in this International Standard (sec clause
3 Preliminary remarks
2.311 in ISO/R 2301, it should be taken into consideration that
the minimum value of tolerante is 0,Ol mm (0.000 4 in).
3.1 In this International Standard, all the dimensions and per-
missible deviations are expressed in millimetres and in inches.
3.6 Unless otherwise specified, geometrical tests are carried
out for the following positions : arm set at mid-travel on the
3.2 To apply this International Standard, reference should be
column and saddle set at mid-travel on the arm.
made to ISO/R 230, especially for installation of the machine
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
4 Acceptance conditions and permissible deviations
4.1 Geometrical tests
No. Diagram Object
A - BASE PLATE
Levelling of the base plate,
Checking of flatness of the base plate.
B-ARM
Checking of parallelism of the saddle
movement to the base plate.
Checking of radial movement of arm par-
alle1 to base plate at three positions of
G3
saddle equ
...
I
Norme internationale @ 2423
~~ ~~ ~~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.ME~YHAPO~HAR OPTAHMJAUMR no CTAH~APTH3AUHM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Conditions de réception des machines à percer radiales à
bras mobile en hauteur - Contrôle de la-précision
Acceptance conditions for radial drilling machines with the arm adjustable in height - Testing of accuracy
Deuxième édition - 1982-02-01
- CDU 621.952.2 - 187 Réf. no : IS0 2423-1982 (FI
LL
Descripteurs : machine outil, machine B percer, essai, conditions d’essai, exactitude, vérification.
O
5
Prix base sur 9 pages
---------------------- Page: 1 ----------------------

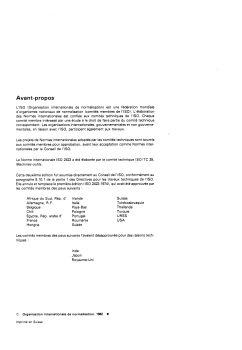

Avant-propos
L'ISO (organisation internationale de normalisation) est une fédération mondiale
I'ISO). L'élaboration
d'organismes nationaux de normalisation (comités membres de
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 2423 a été élaborée par le comité technique ISO/TC 39,
Machines-outils.
Cette deuxième édition fut soumise directement au Conseil de I'ISO, conformément au
paragraphe 5.10.1 de la partie 1 des Directives pour les travaux techniques de I'ISO.
Elle annule et remplace la première édition (IS0 2423-19741, qui avait été approuvée par
les comités membres des pays suivants :
Afrique du Sud, Rép. d' Irlande Suisse
Allemagne, R.F. Italie Tchécoslovaquie
Thailande
Belgique Pays-Bas
Chili Pologne Turquie
Egypte, Rép. arabe d' Portugal URSS
France Roumanie U SA
Hongrie Suède
Les comités membres des pays suivants l'avaient désapprouvée pour des raisons tech-
niques :
Inde
Japon
Royaume-Uni
O Organisation internationale de normalisation, 1982
Imprimé en Suisse
---------------------- Page: 2 ----------------------

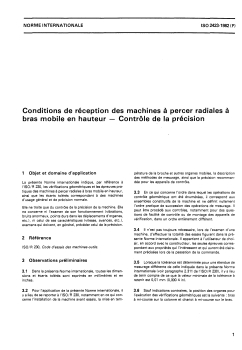

NORME INTERNATIONALE IS0 2423-1982 (F)
Conditions de réception des machines 8 percer radiales 8
bras mobile en hauteur - Contrôle de la précision
1 Objet et domaine d’application pérature de la broche et autres organes mobiles, la description
des méthodes de mesurage, ainsi que la précision recomman-
La présente Norme internationale indique, par référence à dée pour les appareils de contrôle.
I’ISOIR 230, les vérifications géométriques et les épreuves pra-
tiques des machines à percer radiales A bras mobile en hauteur,
3.3 En ce qui concerne l‘ordre dans lequel les opérations de
ainsi que les écarts tolérés correspondant à des machines
contrôle géométrique ont été énumérées, il correspond aux
d’usage général et de précision normale.
ensembles constitutifs de la machine et ne définit nullement
l’ordre pratique de succession des opérations de mesurage. II
Elle ne traite que du contrôle de la précision de la machine. Elle
peut être procédé aux contrôles, notamment pour des ques-
ne concerne ni l‘examen de son fonctionnement (vibrations,
tions de facilité de contrôle ou de montage des appareils de
bruits anormaux, points durs dans les déplacements d‘organes,
vérification, dans un ordre entièrement différent.
etc.), ni celui de ses caractéristiques (vitesse, avances, etc.),
examens qui doivent, en général, précéder celui de la précision.
3.4 II n’est pas toujours nécessaire, lors de l’examen d’une
machine, d’effectuer la totalité des essais figurant dans la pré-
2 Référence
sente Norme internationale. II appartient à l’utilisateur de choi-
sir, en accord avec le constructeur, les seules épreuves corres-
IS01 R 230, Code d’essais des machines-outils.
pondant aux propriétés qui l’intéressent et qui auront été claire-
ment précisées lors de la passation de la commande.
3 Observations pré1 i m i na ires
3.5 Lorsque la tolérance est determinee pour une étendue de
mesurage différente de celle indiquée dans la présente Norme
internationale (voir paragraphe 2.31 1 de I’ISO/R 2301, il y a lieu
3.1 Dans la présente Norme internationale, toutes les dimen-
de tenir compte de ce que la valeur minimale de la tolérance 8
sions et écarts tolérés sont exprimés en millimètres et en
retenir est 0,Ol mm (0,OOO 4 in).
inches.
3.2 Pour l’application de la présente Norme internationale, il 3.6 Sauf indications contraires, la position des organes pour
y a lieu de se reporter à I’ISO/R 230, notamment en ce qui con- l’exécution des vérifications géométriques est la suivante : bras
cerne l‘installation de la machine avant essais, la mise en tem- à mi-course sur la colonne et chariot à mi-course sur le bras.
1
---------------------- Page: 3 ----------------------
4 Conditions de réception et écarts t
...
Norme internationale @ 2423
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONOME~YHAPOLIHAR OPTAHHJAUHR no CTAHLIAPTU3AUHM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Conditions de réception des machines à percer radiales 8
bras mobile en hauteur - Contrôle de la-précision
Acceptance conditions for radial drilling machines with the arm adjustable in height - Testing of accuracy
Deuxième édition - 1982-02-01
CDU 621.952.2 - 187 Réf. no : IS0 2423-1982 (FI
Descripteurs : machine outil, machine b percer, essai, conditions d’essai, exactitude, vérification.
Prix basé sur 9 pages
---------------------- Page: 1 ----------------------
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 2423 a été élaborée par le comité technique ISO/TC 39,
Machines-outils.
Cette deuxième édition fut soumise directement au Conseil de I'ISO, conformément au
paragraphe 5.10.1 de la partie 1 des Directives pour les travaux techniques de I'ISO.
Elle annule et remplace la première édition (IS0 2423-19741, qui avait éte approuvée par
les comités membres des pays suivants :
Suisse
Afrique du Sud, Rép. d' Irlande
Allemagne, R.F. Italie Tchécoslovaquie
Thailande
Belgique Pays- Bas
Chili Pologne Turquie
URSS
Egypte, Rép. arabe d' Portugal
France Roumanie USA
Hongrie Suède
Les comités membres des pays suivants l'avaient désapprouvée pour des raisons tech-
niques :
Inde
Japon
Royaume-Uni
@ Organisation internationale de normalisation, 1982 O
IrnDrirné en Suisse
---------------------- Page: 2 ----------------------
NORM E INTERNATIONALE
IS0 2423-1982 (F)
Conditions de réception des machines à percer radiales 8
bras mobile en hauteur - Contrôle de la précision
1 Objet et domaine d'application pérature de la broche et autres organes mobiles, la description
des méthodes de mesurage, ainsi que la précision recomman-
dée pour les appareils de contrôle.
La présente Norme internationale indique, par référence 8
I'ISOIR 230, les vérifications géométriques et les épreuves pra-
tiques des machines B percer radiales à bras mobile en hauteur,
3.3 En ce qui concerne l'ordre dans lequel les opérations de
ainsi que les écarts tolérés correspondant 8 des machines
contrôle géométrique ont été énumérées, il correspond aux
d'usage général et de précision normale.
ensembles constitutifs de la machine et ne définit nullement
l'ordre pratique de succession des opérations de mesurage. II
Elle ne traite que du contrôle de la précision de la machine. Elle
peut &re procédé aux contrôles, notamment pour des ques-
ne concerne ni l'examen de son fonctionnement (vibrations,
tions de facilité de contrôle ou de montage des appareils de
bruits anormaux, points durs dans les déplacements d'organes,
vérification, dans un ordre entikrement différent.
etc.), ni celui de ses caractéristiques (vitesse, avances, etc.),
examens qui doivent, en général, précéder celui de la précision.
3.4 II n'est pas toujours nécessaire, lors de l'examen d'une
machine, d'effectuer la totalité des essais figurant dans la pré-
2 Référence
sente Norme internationale. II appartient à l'utilisateur de choi-
sir, en accord avec le constructeur, les seules épreuves corres-
ISO/R 230, Code d'essais des machines-outils.
pondant aux propriétés qui l'intéressent et qui auront été claire-
ment précisées lors de la passation de la commande.
3 Observations préliminaires
3.5 Lorsque la tolérance est déterminée pour une étendue de
mesurage différente de celle indiquée dans la présente Norme
3.1 Dans la présente Norme internationale, toutes les dimen- internationale (voir paragraphe 2.311 de I'ISO/R 2301, il y a lieu
de tenir compte de ce que la valeur minimale de la tolérance à
sions et écarts tolérés sont exprimés en millimbtres et en
retenir est 0,Ol mm (0,OOO 4 in).
inches.
3.2 Pour l'application de la présente Norme internationale, il 3.6 Sauf indications contraires, la position des organes pour
y a lieu de se reporter à I'ISO/R 230, notamment en ce qui con- l'exécution des vérifications géométriques est la suivante : bras
cerne l'installation de la machine avant essais, la mise en tem- 8 mi-course sur la colonne et chariot 8 mi-course sur le bras.
1
---------------------- Page: 3 ----------------------
4 Conditions de réception et écarts tolérés
4.1 VBrification
...
I
Norme internationale @ 2423
~~ ~~ ~~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.ME~YHAPO~HAR OPTAHMJAUMR no CTAH~APTH3AUHM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Conditions de réception des machines à percer radiales à
bras mobile en hauteur - Contrôle de la-précision
Acceptance conditions for radial drilling machines with the arm adjustable in height - Testing of accuracy
Deuxième édition - 1982-02-01
- CDU 621.952.2 - 187 Réf. no : IS0 2423-1982 (FI
LL
Descripteurs : machine outil, machine B percer, essai, conditions d’essai, exactitude, vérification.
O
5
Prix base sur 9 pages
---------------------- Page: 1 ----------------------
Avant-propos
L'ISO (organisation internationale de normalisation) est une fédération mondiale
I'ISO). L'élaboration
d'organismes nationaux de normalisation (comités membres de
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 2423 a été élaborée par le comité technique ISO/TC 39,
Machines-outils.
Cette deuxième édition fut soumise directement au Conseil de I'ISO, conformément au
paragraphe 5.10.1 de la partie 1 des Directives pour les travaux techniques de I'ISO.
Elle annule et remplace la première édition (IS0 2423-19741, qui avait été approuvée par
les comités membres des pays suivants :
Afrique du Sud, Rép. d' Irlande Suisse
Allemagne, R.F. Italie Tchécoslovaquie
Thailande
Belgique Pays-Bas
Chili Pologne Turquie
Egypte, Rép. arabe d' Portugal URSS
France Roumanie U SA
Hongrie Suède
Les comités membres des pays suivants l'avaient désapprouvée pour des raisons tech-
niques :
Inde
Japon
Royaume-Uni
O Organisation internationale de normalisation, 1982
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 2423-1982 (F)
Conditions de réception des machines 8 percer radiales 8
bras mobile en hauteur - Contrôle de la précision
1 Objet et domaine d’application pérature de la broche et autres organes mobiles, la description
des méthodes de mesurage, ainsi que la précision recomman-
La présente Norme internationale indique, par référence à dée pour les appareils de contrôle.
I’ISOIR 230, les vérifications géométriques et les épreuves pra-
tiques des machines à percer radiales A bras mobile en hauteur,
3.3 En ce qui concerne l‘ordre dans lequel les opérations de
ainsi que les écarts tolérés correspondant à des machines
contrôle géométrique ont été énumérées, il correspond aux
d’usage général et de précision normale.
ensembles constitutifs de la machine et ne définit nullement
l’ordre pratique de succession des opérations de mesurage. II
Elle ne traite que du contrôle de la précision de la machine. Elle
peut être procédé aux contrôles, notamment pour des ques-
ne concerne ni l‘examen de son fonctionnement (vibrations,
tions de facilité de contrôle ou de montage des appareils de
bruits anormaux, points durs dans les déplacements d‘organes,
vérification, dans un ordre entièrement différent.
etc.), ni celui de ses caractéristiques (vitesse, avances, etc.),
examens qui doivent, en général, précéder celui de la précision.
3.4 II n’est pas toujours nécessaire, lors de l’examen d’une
machine, d’effectuer la totalité des essais figurant dans la pré-
2 Référence
sente Norme internationale. II appartient à l’utilisateur de choi-
sir, en accord avec le constructeur, les seules épreuves corres-
IS01 R 230, Code d’essais des machines-outils.
pondant aux propriétés qui l’intéressent et qui auront été claire-
ment précisées lors de la passation de la commande.
3 Observations pré1 i m i na ires
3.5 Lorsque la tolérance est determinee pour une étendue de
mesurage différente de celle indiquée dans la présente Norme
internationale (voir paragraphe 2.31 1 de I’ISO/R 2301, il y a lieu
3.1 Dans la présente Norme internationale, toutes les dimen-
de tenir compte de ce que la valeur minimale de la tolérance 8
sions et écarts tolérés sont exprimés en millimètres et en
retenir est 0,Ol mm (0,OOO 4 in).
inches.
3.2 Pour l’application de la présente Norme internationale, il 3.6 Sauf indications contraires, la position des organes pour
y a lieu de se reporter à I’ISO/R 230, notamment en ce qui con- l’exécution des vérifications géométriques est la suivante : bras
cerne l‘installation de la machine avant essais, la mise en tem- à mi-course sur la colonne et chariot à mi-course sur le bras.
1
---------------------- Page: 3 ----------------------
4 Conditions de réception et écarts t
...
Norme internationale @ 2423
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONOME~YHAPOLIHAR OPTAHHJAUHR no CTAHLIAPTU3AUHM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Conditions de réception des machines à percer radiales 8
bras mobile en hauteur - Contrôle de la-précision
Acceptance conditions for radial drilling machines with the arm adjustable in height - Testing of accuracy
Deuxième édition - 1982-02-01
CDU 621.952.2 - 187 Réf. no : IS0 2423-1982 (FI
Descripteurs : machine outil, machine b percer, essai, conditions d’essai, exactitude, vérification.
Prix basé sur 9 pages
---------------------- Page: 1 ----------------------
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 2423 a été élaborée par le comité technique ISO/TC 39,
Machines-outils.
Cette deuxième édition fut soumise directement au Conseil de I'ISO, conformément au
paragraphe 5.10.1 de la partie 1 des Directives pour les travaux techniques de I'ISO.
Elle annule et remplace la première édition (IS0 2423-19741, qui avait éte approuvée par
les comités membres des pays suivants :
Suisse
Afrique du Sud, Rép. d' Irlande
Allemagne, R.F. Italie Tchécoslovaquie
Thailande
Belgique Pays- Bas
Chili Pologne Turquie
URSS
Egypte, Rép. arabe d' Portugal
France Roumanie USA
Hongrie Suède
Les comités membres des pays suivants l'avaient désapprouvée pour des raisons tech-
niques :
Inde
Japon
Royaume-Uni
@ Organisation internationale de normalisation, 1982 O
IrnDrirné en Suisse
---------------------- Page: 2 ----------------------
NORM E INTERNATIONALE
IS0 2423-1982 (F)
Conditions de réception des machines à percer radiales 8
bras mobile en hauteur - Contrôle de la précision
1 Objet et domaine d'application pérature de la broche et autres organes mobiles, la description
des méthodes de mesurage, ainsi que la précision recomman-
dée pour les appareils de contrôle.
La présente Norme internationale indique, par référence 8
I'ISOIR 230, les vérifications géométriques et les épreuves pra-
tiques des machines B percer radiales à bras mobile en hauteur,
3.3 En ce qui concerne l'ordre dans lequel les opérations de
ainsi que les écarts tolérés correspondant 8 des machines
contrôle géométrique ont été énumérées, il correspond aux
d'usage général et de précision normale.
ensembles constitutifs de la machine et ne définit nullement
l'ordre pratique de succession des opérations de mesurage. II
Elle ne traite que du contrôle de la précision de la machine. Elle
peut &re procédé aux contrôles, notamment pour des ques-
ne concerne ni l'examen de son fonctionnement (vibrations,
tions de facilité de contrôle ou de montage des appareils de
bruits anormaux, points durs dans les déplacements d'organes,
vérification, dans un ordre entikrement différent.
etc.), ni celui de ses caractéristiques (vitesse, avances, etc.),
examens qui doivent, en général, précéder celui de la précision.
3.4 II n'est pas toujours nécessaire, lors de l'examen d'une
machine, d'effectuer la totalité des essais figurant dans la pré-
2 Référence
sente Norme internationale. II appartient à l'utilisateur de choi-
sir, en accord avec le constructeur, les seules épreuves corres-
ISO/R 230, Code d'essais des machines-outils.
pondant aux propriétés qui l'intéressent et qui auront été claire-
ment précisées lors de la passation de la commande.
3 Observations préliminaires
3.5 Lorsque la tolérance est déterminée pour une étendue de
mesurage différente de celle indiquée dans la présente Norme
3.1 Dans la présente Norme internationale, toutes les dimen- internationale (voir paragraphe 2.311 de I'ISO/R 2301, il y a lieu
de tenir compte de ce que la valeur minimale de la tolérance à
sions et écarts tolérés sont exprimés en millimbtres et en
retenir est 0,Ol mm (0,OOO 4 in).
inches.
3.2 Pour l'application de la présente Norme internationale, il 3.6 Sauf indications contraires, la position des organes pour
y a lieu de se reporter à I'ISO/R 230, notamment en ce qui con- l'exécution des vérifications géométriques est la suivante : bras
cerne l'installation de la machine avant essais, la mise en tem- 8 mi-course sur la colonne et chariot 8 mi-course sur le bras.
1
---------------------- Page: 3 ----------------------
4 Conditions de réception et écarts tolérés
4.1 VBrification
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
