ISO 16283-1:2014

Acoustics - Field measurement of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation

ISO 16283-1:2014 specifies procedures to determine the airborne sound insulation between two rooms in a building using sound pressure measurements. These procedures are intended for room volumes in the range from 10 m3 to 250 m3 in the frequency range from 50 Hz to 5 000 Hz. The test results can be used to quantify, assess and compare the airborne sound insulation in unfurnished or furnished rooms where the sound field may or may not approximate to a diffuse field. The measured airborne sound insulation is frequency-dependent and can be converted into a single number quantity to characterize the acoustic performance using the rating procedures in ISO 717‑1.

Acoustique — Mesurage in situ de l'isolation acoustique des bâtiments et des éléments de construction — Partie 1: Isolation des bruits aériens

L'ISO 16283-1:2014 spécifie les modes opératoires permettant de déterminer l'isolation des bruits aériens entre deux salles d'un bâtiment à l'aide de mesurages de la pression acoustique. Ces modes opératoires s'appliquent aux salles dont le volume est compris entre 10 m3 et 250 m3 aux fréquences comprises entre 50 Hz et 5 000 Hz. Les résultats des essais peuvent être utilisés pour quantifier, évaluer et comparer l'isolation des bruits aériens dans des salles non meublées ou meublées où le champ acoustique peut ou non être assimilé à un champ diffus. L'isolation mesurée des bruits aériens dépend de la fréquence et peut être convertie en une quantité d'indice unique d'évaluation qui caractérise la performance acoustique à l'aide des méthodes d'évaluation spécifiées dans l'ISO 717‑1.

General Information

• Status: Published
• Publication Date: 05-Feb-2014
• ICS: 91.120.20 - Acoustics in building. Sound insulation
• Technical Committee: ISO/TC 43/SC 2 - Building acoustics
• Drafting Committee: ISO/TC 43/SC 2/WG 18 - Measurement of sound insulation in buildings and of building elements
• Current Stage: 9093 - International Standard confirmed
• Start Date: 12-Sep-2025
• Completion Date: 13-Dec-2025

Relations

• Amended By: ISO 16283-1:2014/Amd 1:2017 - Acoustics - Field measurement of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation - Amendment 1
• Effective Date: 26-Nov-2021
• Revises: ISO 140-14:2004 - Acoustics - Measurement of sound insulation in buildings and of building elements - Part 14: Guidelines for special situations in the field
• Effective Date: 06-Feb-2010
• Revises: ISO 140-7:1998 - Acoustics - Measurement of sound insulation in buildings and of building elements - Part 7: Field measurements of impact sound insulation of floors
• Effective Date: 06-Feb-2010
• Revises: ISO 140-5:1998 - Acoustics - Measurement of sound insulation in buildings and of building elements - Part 5: Field measurements of airborne sound insulation of façade elements and façades
• Effective Date: 06-Feb-2010
• Revises: ISO 140-4:1998 - Acoustics - Measurement of sound insulation in buildings and of building elements - Part 4: Field measurements of airborne sound insulation between rooms
• Effective Date: 06-Feb-2010

Overview

ISO 16283-1:2014 - "Acoustics - Field measurement of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation" - specifies field procedures to determine airborne sound insulation between two rooms using sound pressure measurements. It applies to room volumes from 10 m³ to 250 m³ and the frequency range 50 Hz to 5 000 Hz. Results are frequency-dependent and can be converted to a single‑number rating using ISO 717-1.

Key topics and technical requirements

• Scope and applicability: Measurement in furnished or unfurnished rooms where the sound field may or may not be diffuse.
• Frequency and volume limits: Intended for 50 Hz–5 000 Hz and room volumes 10–250 m³; includes a specific low-frequency procedure (50, 63, 80 Hz one‑third octave bands).
• Measurement quantity: Energy-average sound pressure levels in source and receiving rooms; level difference (D) calculation to quantify airborne insulation.
• Microphone methods: Supported measurement techniques include fixed microphone positions, mechanized continuously‑moving microphones, and manually‑scanned microphones (hand‑held or on a rod).
• Reverberation time: Procedures to measure reverberation time in the receiving room (default and low‑frequency methods) as it affects insulation calculations.
• Background noise corrections: Guidance on measuring and correcting for background noise in the receiving room.
• Instrumentation and calibration: Requirements reference established electroacoustic standards (calibrators and sound level meters) and calibration/verification procedures.
• Data processing: Conversion to octave bands, energy averaging, uncertainty estimation, and recording/reporting formats.
• Annexes: Practical guidance including loudspeaker requirements, example layouts for horizontal/vertical measurements, and forms for recording results.

Practical applications and users

ISO 16283-1 is used to:

• Verify and compare airborne sound insulation of partitions, walls, doors and building elements in situ.
• Support regulatory compliance, building certification and post‑construction verification.
• Guide acoustic design, building remediation and product validation (e.g., proprietary wall systems, glazing). Primary users:
• Acoustic consultants and test laboratories
• Architects, façade and building services engineers
• Building inspectors, developers and contractors
• Manufacturers of building elements and acoustic products

Related standards (important references)

• ISO 717-1 - rating of airborne sound insulation (single-number ratings)
• ISO 3382-2 - reverberation time in ordinary rooms
• IEC standards for sound level meters and calibrators (e.g., IEC 61672 series, IEC 60942)

Keywords: ISO 16283-1, airborne sound insulation, field measurement, sound pressure measurements, building acoustics, sound insulation testing, reverberation time, ISO 717-1.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 16283-1
First edition
2014-02-15
Acoustics — Field measurement of
sound insulation in buildings and of
building elements —
Part 1:
Airborne sound insulation
Acoustique — Mesurage in situ de l’isolation acoustique des
bâtiments et des éléments de construction —
Partie 1: Isolation des bruits aériens
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Instrumentation . 5
4.1 General . 5
4.2 Calibration . 5
4.3 Verification . 5
5 Frequency range . 5
6 General . 6
7 Default procedure for sound pressure level measurement . 7
7.1 General . 7
7.2 Generation of sound field . 7
7.3 Fixed microphone positions . 8
7.4 Mechanized continuously-moving microphone . 9
7.5 Manually-scanned microphone .10
7.6 Minimum distances for microphone positions .12
7.7 Averaging times .12
7.8 Calculation of energy-average sound pressure levels .13
8 Low-frequency procedure for sound pressure level measurement .14
8.1 General .14
8.2 Generation of sound field .14
8.3 Microphone positions .14
8.4 Averaging time .15
8.5 Calculation of low-frequency energy-average sound pressure levels .15
9 Background noise (default and low-frequency procedure) .16
9.1 General .16
9.2 Correction to the signal level for background noise .17
10 Reverberation time in the receiving room (default and low-frequency procedure) .17
10.1 General .17
10.2 Generation of sound field .18
10.3 Default procedure .18
10.4 Low-frequency procedure .18
10.5 Interrupted noise method .18
10.6 Integrated impulse response method .18
11 Conversion to octave bands .19
12 Recording results .19
13 Uncertainty .19
14 Test report .19
Annex A (normative) Requirements for loudspeakers .21
Annex B (informative) Forms for recording results.22
Annex C (informative) Additional guidance .25
Annex D (informative) Horizontal measurements — Examples of suitable loudspeaker and
microphone positions .30
Annex E (informative) Vertical measurements — Examples of suitable loudspeaker and
microphone positions .37
Bibliography .43
iv © ISO 2014 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 43, Acoustics, Subcommittee SC 2, Building
acoustics.
This first edition of ISO 16283-1 cancels and replaces ISO 140-4:1998, ISO 140-5:1998, ISO 140-7:1998,
and ISO 140-14:2004, which have been technically revised.
ISO 16283 consists of the following parts, under the general title Acoustics — Field measurement of sound
insulation in buildings and of building elements:
— Part 1: Airborne sound insulation
1)
— Part 2: Impact sound insulation
2)
— Part 3: Façade sound insulation
1) To be published.
2) Under development.
Introduction
ISO 16283 (all parts) describes procedures for field measurements of sound insulation in buildings.
3)
Airborne, impact and façade sound insulation are described in ISO 16283-1, ISO 16283-2 and
4)
ISO 16283-3 , respectively.
Field sound insulation measurements that were described previously in ISO 140-4, −5, and −7 were
(a) primarily intended for measurements where the sound field could be considered to be diffuse, and (b)
not explicit as to whether operators could be present in the rooms during the measurement. ISO 16283
differs from ISO 140-4, −5, and −7 in that (a) it applies to rooms in which the sound field may or may
not approximate to a diffuse field, (b) it clarifies how operators can measure the sound field using a
hand-held microphone or sound level meter and (c) it includes additional guidance that was previously
contained in ISO 140-14.
NOTE Survey test methods for field measurements of airborne and impact sound insulation are dealt with in
ISO 10052.
3) To be published.
4) Under development.
vi © ISO 2014 – All rights reserved

INTERNATIONAL STANDARD ISO 16283-1:2014(E)
Acoustics — Field measurement of sound insulation in
buildings and of building elements —
Part 1:
Airborne sound insulation
1 Scope
This part of ISO 16283 specifies procedures to determine the airborne sound insulation between two
rooms in a building using sound pressure measurements. These procedures are intended for room
3 3
volumes in the range from 10 m to 250 m in the frequency range from 50 Hz to 5 000 Hz. The test
results can be used to quantify, assess and compare the airborne sound insulation in unfurnished or
furnished rooms where the sound field may or may not approximate to a diffuse field. The measured
airborne sound insulation is frequency-dependent and can be converted into a single number quantity
to characterize the acoustic performance using the rating procedures in ISO 717-1.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in
ordinary rooms
ISO 12999-1, Acoustics — Determination and application of measurement uncertainties in building
1)
acoustics — Part 1: Sound insulation
ISO 18233, Acoustics — Application of new measurement methods in building and room acoustics
IEC 60942, Electroacoustics — Sound calibrators
IEC 61183, Electroacoustics — Random-incidence and diffuse-field calibration of sound level meters
IEC 61260, Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
1) To be published.
3.1
energy-average sound pressure level in a room
L
ten times the common logarithm of the ratio of the space and time average of the squared sound pressure
to the square of the reference sound pressure, with the space average taken over the central zone of
the room where the direct radiation from any loudspeaker or the nearfield radiation from the room
boundaries has negligible influence
Note 1 to entry: L is expressed in decibels.
3.2
corner sound pressure level in a room
L
Corner
ten times the common logarithm of the ratio of the highest time average squared sound pressure from
the set of corner measurements to the square of the reference sound pressure, for the low-frequency
range (50, 63, and 80 Hz one-third octave bands)
Note 1 to entry: L is expressed in decibels.
Corner
3.3
low-frequency energy-average sound pressure level in a room
L
LF
ten times the common logarithm of the ratio of the space and time average of the squared sound pressure
to the square of the reference sound pressure in the low-frequency range (50, 63, and 80 Hz one-third
octave bands) where the space average is a weighted average that is calculated using the room corners
where the sound pressure levels are highest and the central zone of the room where the direct radiation
from any loudspeaker or the nearfield radiation from the room boundaries has negligible influence
Note 1 to entry: L is expressed in decibels.
LF
Note 2 to entry: L is an estimate of the energy-average sound pressure level for the entire room volume.
LF
3.4
reverberation time
T
time required for the sound pressure level in a room to decrease by 60 dB after the sound source has
stopped
Note 1 to entry: T is expressed in seconds.
3.5
background noise level
measured sound pressure level in the receiving room from all sources except the loudspeaker in the
source room
3.6
fixed microphone
microphone that is fixed in space by using a device such as a tripod so that it is stationary
3.7
mechanized continuously-moving microphone
microphone that is mechanically moved with approximately constant angular speed in a circle, or is
mechanically swept along a circular path where the angle of rotation about a fixed axis is between 270°
and 360°
3.8
manually-scanned microphone
microphone attached to a hand-held sound level meter or an extension rod that is moved by a human
operator along a prescribed path
2 © ISO 2014 – All rights reserved

3.9
manually-held microphone
microphone attached to a hand-held sound level meter or a rod that is hand-held at a fixed position by a
human operator at a distance at least an arm’s length from the trunk of the operator’s body
3.10
partition
total surface of the separating partition between the source and receiving rooms
Note 1 to entry: For two rooms which are staggered vertically or horizontally, the total surface of the separating
partition is not visible from both sides of the partition; hence it is necessary to define the partition as the total
surface.
3.11
common partition
part of the partition that is common to both the source and receiving rooms
3.12
level difference
D
difference in the energy-average sound pressure levels between the source and receiving rooms with
one or more loudspeakers in the source room which is calculated using Formula (1)
DL=−L (1)
where
L is the energy-average sound pressure level in the source room when its volume is larger than
or equal to 25 m or the low-frequency energy-average sound pressure level (50 Hz, 63 Hz and
80 Hz bands only) in the source room when its volume is smaller than 25 m ;
L is the energy-average sound pressure level in the receiving room when its volume is larger
than or equal to 25 m or the low-frequency energy-average sound pressure level (50 Hz,
63 Hz and 80 Hz bands only) in the receiving room when its volume is smaller than 25 m
Note 1 to entry: D is expressed in decibels.
3.13
standardized level difference
D
nT
level difference that is standardized to a reference value of the reverberation time in the receiving room
and calculated using Formula (2)
T
DD=+10lg (2)
nT
T
where
T is the reverberation time in the receiving room;
T is the reference reverberation time; for dwellings, T = 0,5 s.
0 0
Note 1 to entry: D is expressed in decibels.
nT
Note 2 to entry: The level difference is referenced to a reverberation time of 0,5 s because in dwellings with
furniture the reverberation time has been found to be reasonably independent of volume and frequency and
to be approximately equal to 0,5 s. With this standardization, D is dependent on the direction of the sound
nT
transmission if the source and receiving rooms have different volumes; D will be higher when the test is carried
nT
out from a smaller source room to a larger receiving room compared to the reverse situation. For this reason,
regulations that require testing to show compliance with a minimum standard of airborne sound insulation
usually require that the smaller room is used as the receiving room so that the lowest D values are measured.
nT
Note 3 to entry: D provides a straightforward link to the subjective impression of airborne sound insulation.
nT
3.14
apparent sound reduction index
R’
ten times the common logarithm of the ratio of the sound power, W , which is incident on a test element
to the total sound power radiated into the receiving room if, in addition to the sound power, W , radiated
by the test element, the sound power, W , radiated by flanking elements or by other components, is
significant
W
R'l=10 g (3)
WW+
and the apparent sound reduction index is evaluated using Formula (4)
S
RD'l=+10 g (4)
A
where
S is the area of the common partition, in square metres;
A is the equivalent absorption area of the receiving room, in square metres.
Note 1 to entry: R’ is expressed in decibels.
Note 2 to entry: In general, the sound power transmitted into the receiving room consists of the sum of several
components from different elements (walls, floor, ceiling etc.).
Note 3 to entry: R’ can be used to compare field measurements with laboratory measurements of the sound
reduction index, R. In comparison to D it has a weaker link to the subjective impression of airborne sound
nT
insulation.
Note 4 to entry: When R’ is determined in the 50 Hz, 63 Hz and 80 Hz bands using the low-frequency procedure
the link to sound power in Formula (3) is not exact.
3.15
equivalent absorption area
A
sound absorption area which is calculated using Sabine’s formula in Formula (5)
01, 6V
A= (5)
T
where
V is the receiving room volume, in cubic metres;
T is the reverberation time in the receiving room.
Note 1 to entry: A is expressed in square metres.
4 © ISO 2014 – All rights reserved

4 Instrumentation
4.1 General
The instruments for measuring sound pressure levels, including microphone(s) as well as cable(s),
windscreen(s), recording devices and other accessories, if used, shall meet the requirements for a class
0 or 1 instrument according to IEC 61672-1 for random incidence application.
Filters shall meet the requirements for a class 0 or 1 instrument according to IEC 61260.
The reverberation time measurement equipment shall comply with the requirements defined in
ISO 3382-2.
4.2 Calibration
At the beginning and at the end of every measurement session and at least at the beginning and the end
of each measurement day, the entire sound pressure level measuring system shall be checked at one or
more frequencies by means of a sound calibrator meeting the requirements for a class 0 or 1 instrument
according to IEC 60942. Each time the calibrator is used, the sound pressure level measured with the
calibrator should be noted in the field documentation of the operator. Without any further adjustment,
the difference between the readings of two consecutive checks shall be less or equal to 0,5 dB. If this
value is exceeded, the results of measurements obtained after the previous satisfactory check shall be
discarded.
4.3 Verification
Compliance of the sound pressure level measuring instrument, the filters and the sound calibrator
with the relevant requirements shall be verified by the existence of a valid certificate of compliance. If
applicable, random incidence response of the microphone shall be verified by a procedure from IEC 61183.
All compliance testing shall be conducted by a laboratory being accredited or otherwise nationally
authorized to perform the relevant tests and calibrations and ensuring metrological traceability to the
appropriate measurement standards.
Unless national regulations dictate otherwise, it is recommended that the sound calibrator should be
calibrated at intervals not exceeding 1 year, the compliance of the instrumentation system with the
requirements of IEC 61672-1 should be verified at intervals not exceeding two years, and the compliance
of the filter set with the requirements of IEC 61260 should be verified at intervals not exceeding two
years.
5 Frequency range
All quantities shall be measured using one-third octave band filters having at least the following centre
frequencies, in hertz:
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500, 3 150
If additional information in the low-frequency range is required, use one-third octave band filters with
the following centre frequencies, in hertz:
50, 63, 80
If additional information in the high-frequency range is required, use one-third octave band filters with
the following centre frequencies, in hertz:
4 000, 5 000
NOTE Measurement of additional information in the low- and high-frequency ranges is optional.
6 General
Determination of the airborne sound insulation according to this part of ISO 16283 requires that one
room is chosen as the source room which will contain the loudspeaker(s), and another is chosen as the
receiving room. The measurements that are required include the sound pressure levels in both rooms
with the source(s) operating, the background noise in the receiving room when all sources are switched
off and the reverberation times in the receiving room.
Two measurement procedures are described that shall be used for the sound pressure level, the
reverberation time and the background noise; a default procedure and an additional low-frequency
procedure.
For the sound pressure level and the background noise, the default procedure for all frequencies is to
use a fixed microphone or a manually-held microphone moved from one position to another, an array of
fixed microphones, a mechanized continuously-moving microphone or a manually-scanned microphone.
These measurements are taken in the central zone of a room at positions away from the room boundaries.
Different approaches are described to sample the sound pressure so that the operator can choose the
most suitable approach for the source room and receiving room. The main consideration for the source
room concerns the hearing protection to be used by the human operator. For the receiving room the
aim is to minimize the effect of background noise for which the operator has to decide whether it is
advantageous to be present in the room in order to listen for intermittent background noise or to be
outside the room to ensure that the background noise is unaffected by the operator.
For the sound pressure level and the background noise, the low-frequency procedure shall be used for
the 50 Hz, 63 Hz, and 80 Hz one-third octave bands in the source and/or receiving room when its volume
is smaller than 25 m (calculated to the nearest cubic metre). This procedure is carried out in addition to
the default procedure and requires additional measurements of the sound pressure level in the corners
of the source and/or receiving room using either a fixed microphone or a manually-held microphone.
NOTE 1 The low-frequency procedure is necessary in small rooms due to large spatial variations in the
sound pressure level of the modal sound field. In these situations, corner measurements are used to improve the
repeatability, reproducibility and relevance to room occupants.
If necessary to avoid hearing damage, hearing protection should be worn by the operator when
measuring the sound pressure level in the source room and, if necessary, when measuring reverberation
times in the receiving room. When measuring sound pressure levels in the receiving room that will not
cause hearing damage it is advisable to remove any hearing protection so that the operator is aware of
short external noise events that could invalidate the measurement as well as helping the operator to
minimize self-generated noise.
For the reverberation time, the low-frequency procedure shall be used for the 50 Hz, 63 Hz, and 80 Hz
one-third octave bands in the source and/or receiving room when its volume is smaller than 25 m
(calculated to the nearest cubic metre).
If using methods of signal processing described in ISO 18233 the measurements shall be carried out
using fixed microphones and shall not use a mechanized continuously-moving microphone, manually-
held microphone or a manually-scanned microphone.
The sound fields in typical rooms (furnished or unfurnished) will rarely approximate to a diffuse sound
field over the entire frequency range from 50 Hz to 5000 Hz. The default and low-frequency procedures
allow for measurements to be taken without any knowledge as to whether the sound field can be
considered as diffuse or non-diffuse. For this reason, the sound field should not be modified for the
purpose of the test by temporarily introducing additional furniture or diffusers into one or both rooms
(furnished or unfurnished).
NOTE 2 If measurements with additional diffusion are required, for example due to regulatory requirements
or because the test result is to be compared with a laboratory measurement on a similar test element, then the
introduction of three diffusers will usually be sufficient each with an area of at least 1,0 m .
6 © ISO 2014 – All rights reserved

All measurement methods for the default procedure or the low-frequency procedure are equivalent.
In case of dispute, the airborne sound insulation determined using measurement methods without an
operator inside the source and/or receiving room shall be taken to be the reference result.
NOTE 3 A reference result is defined for two reasons. Firstly, because an operator will introduce additional
absorption in the source room that is not present when the operator is taking measurements in the receiving
room. This potentially changes the sound field that is measured in both rooms, although in many situations
the effect will be negligible. Secondly, the background noise level with manual scanning is prone to variation in
the self-generated noise from the operator that does not tend to occur with fixed microphones or a mechanized
continuously-moving microphone.
7 Default procedure for sound pressure level measurement
7.1 General
Sound pressure level measurements are used to determine the average level in the central zone of the
source and receiving rooms with the loudspeaker(s) in operation, and the background noise level in the
receiving room when the loudspeaker is switched off.
Sound shall be generated in the source room using loudspeakers operated simultaneously in at least two
positions, or a single loudspeaker moved to at least two positions.
The sound power of the loudspeaker(s) should be sufficiently high for the sound pressure level in the
receiving room to be significantly above the background noise level as described in Clause 9.
Additional guidance on measurement procedures is given in Annexes C, D and E.
7.2 Generation of sound field
7.2.1 General
Use a single loudspeaker or multiple loudspeakers operating simultaneously provided that they are of
the same type and are driven at the same level by similar, but uncorrelated, signals. The loudspeaker(s)
shall be stationary during the measurement. Each loudspeaker shall comply with the directivity
requirements in Annex A.
The sound generated in the source room shall be steady and have a continuous spectrum over the
frequency range that is measured. Parallel measurements over the required range of one-third octave
bands can be taken using a broadband noise signal. If filtering of the source signal is used for each
frequency band under test, use a filter with a corresponding centre-band frequency that has a bandwidth
of at least one-third octave.
The energy-average sound pressure level in the source room shall not have a difference in level of more
than 8 dB between adjacent one-third octave bands, at least above 100 Hz. In situations where this
cannot be achieved with a broadband noise source, serial measurements in one-third octave bands shall
be used with band-limited noise.
White or pink noise is recommended as a broadband noise signal. However, the spectrum might need to
be shaped to ensure an adequate signal-to-noise ratio at high frequencies in the receiving room.
NOTE 1 A graphic equaliser is often essential as there may be situations where the 8 dB requirement cannot
be met without shaping the source signal. If the 8 dB requirement is not satisfied at low-frequencies it may be
possible to satisfy the requirement by changing the loudspeaker position as well as equalising the source signal.
7.2.2 Loudspeaker positions
The distance between the room boundaries and the loudspeaker shall be at least 0,5 m and should be
at least 1,0 m when the boundary is the separating partition. This distance shall be measured from the
boundary to the centre of the speaker unit that is closest to this boundary.
Different loudspeaker positions shall not be located within planes parallel to the room boundaries that
are less than 0,7 m apart. The distance between different positions shall be at least 0,7 m. At least two
positions shall be at least 1,4 m apart.
When measuring the airborne sound insulation of a floor with the loudspeaker(s) in the upper room, the
base of the loudspeaker(s) shall be at least 1,0 m above the floor.
7.3 Fixed microphone positions
7.3.1 General
Fixed microphones may be used without an operator in the room by using a microphone fixed on a
tripod. Alternatively the operator can be present in the room with the microphone fixed on a tripod, or
with the operator using a manually-held microphone at a fixed position; in both cases the trunk of the
operator’s body shall remain at a distance at least an arm’s length from the microphone. Averaging times
shall satisfy the requirements in 7.7.1.
7.3.2 Number of measurements
a) When multiple loudspeakers are operated simultaneously, a minimum of five microphone positions
shall be used in each room. These shall be distributed within the maximum permitted space
throughout each room. No two microphone positions shall lie in the same plane relative to the room
boundaries and the positions shall not be in a regular grid.
b) When using a single loudspeaker, a minimum of five microphone positions shall be used in each
room for each loudspeaker position (additional sets of microphone positions may be different from
the first set of positions). Each set of microphone positions shall be distributed within the maximum
permitted space throughout each room. No two microphone positions shall lie in the same plane
relative to the room boundaries and the positions shall not be in a regular grid.
7.3.3 Multiple loudspeakers operating simultaneously
Measure the sound pressure levels in both the source and receiving rooms. Calculate the energy-average
sound pressure level in both the source and receiving rooms according to 7.8 then make any required
correction for background noise according to 9.2. Calculate the standardized level difference using
Formula (1) and Formula (2) or the apparent sound reduction index using Formula (1) and Formula (4).
7.3.4 Single loudspeaker operated at more than one position
Measure the sound pressure level in both the source and receiving rooms for the first loudspeaker
position. Calculate the energy-average sound pressure level in both the source and receiving rooms
according to 7.8 then make any required correction for background noise according to 9.2. For this
loudspeaker position, calculate the standardized level difference using Formula (1) and Formula (2)
or the apparent sound reduction index using Formula (1) and Formula (4). Both source and receiving
room levels shall be measured before the loudspeaker is moved. Repeat this process for the other
loudspeaker position(s). Calculate the standardized level difference using Formula (6) or the apparent
sound reduction index using Formula (7):
m
−D /10
nT,j
D =−10lg 10 (6)
nT
∑
m
j=1
8 © ISO 2014 – All rights reserved

m
'
1 −R /10
j
R'l=−10 g 10 (7)
∑
m
j=1
where
m is the number of loudspeaker positions;
D is the standardized level difference for loudspeaker position j;
nT,j
R ’ is the apparent sound reduction index for loudspeaker position j.
j
7.4 Mechanized continuously-moving microphone
7.4.1 General
The microphone shall be mechanically moved with approximately constant angular speed in a circle,
or shall be mechanically swept along a circular path where the angle of rotation about a fixed axis is
between 270° and 360°. The sweep radius for the circular traverse shall be at least 0,7 m. The plane of
the traverse shall be inclined in order to cover a large proportion of the permitted room space and shall
not lie in any plane that is less than 10° from any room surface (wall, floor or ceiling).
The duration of a single traverse shall be at least 15 s. Each complete traverse may need to be repeated
to satisfy the requirements on the averaging time in 7.7.2.
7.4.2 Number of measurements
a) When multiple loudspeakers are operated simultaneously, at least one measurement shall be
carried out using the continuously-moving microphone. The location of the fixed point about which
the continuously-moving microphone moves shall be changed for each different set of loudspeaker
positions. The same number of measurements shall be taken at each location.
b) When using a single loudspeaker, a minimum of one measurement using the continuously-moving
microphone shall be carried out for each loudspeaker position. The location of the fixed point about
which the continuously-moving microphone moves may be changed for each loudspeaker position.
The same number of measurements shall be taken at each location.
7.4.3 Multiple loudspeakers operating simultaneously
Measure the sound pressure level in both the source and receiving rooms. Calculate the energy-average
sound pressure level in both the source and receiving rooms according to 7.8 then make any required
correction for background noise according to 9.2. Calculate the standardized level difference using
Formula (1) and Formula (2) or the apparent sound reduction index using Formula (1) and Formula (4).
7.4.4 Single loudspeaker operated at more than one position
Measure the sound pressure level in both the source and receiving rooms for the first loudspeaker
position. Calculate the energy-average sound pressure level in both the source and receiving rooms
according to 7.8 for the first loudspeaker position then make any required correction for background
noise according to 9.2. For this loudspeaker position, calculate a standardized level difference using
Formula (1) and Formula (2) or an apparent sound reduction index using Formula (1) and Formula (4).
Both source and receiving room levels shall be measured before the loudspeaker is moved. Repeat
this process for the other loudspeaker positions. Calculate the standardized level difference using
Formula (6) or the apparent sound reduction index using Formula (7).
7.5 Manually-scanned microphone
7.5.1 General
The manual-scanning path shall be a circle, a helix, a cylindrical-type path or three semicircles as shown
in Figure 1. A circle, helix or cylindrical-type path shall be used in unfurnished or furnished rooms. If
there is insufficient space in the room for the operator to use these paths, the path consisting of three
semicircles shall be used. Each complete path may need to be repeated to satisfy the requirements on
the averaging time in 7.7.3.
NOTE The type of manual-scanning path can be different in the source and the receiving room.
7.5.2 Circle
The circular path is indicated in Figure 1. The operator shall stand holding the microphone or sound
level meter with outstretched arm while rotating the body through an angle of 270° to 360°. The plane
of the circle shall be inclined in order to cover a large proportion of the permitted room space and shall
not lie in any plane that is less than 10° from any room surface (wall, floor or ceiling). If required, the
knees can be bent to reduce the overall height of the microphone; this should always be done when the
path is repeated at another position in the room. To minimize operator noise it can be beneficial to pause
the measurement mid-way along the path so the operator can change the position of the body before
continuing the scan.
The operator shall aim to achieve a constant angular speed during the scan. The maximum angular
speed shall be approximately 20° per second.
7.5.3 Helix
The helical path is indicated in Figure 1. The operator holds the microphone or sound level meter with
outstretched arm at a starting position that is 0,5 m above the floor then rotates the body at least
twice through 360° from a crouched to a standing position, finishing with the microphone at a position
that is no more than 0,5 m from the ceiling. To minimize operator noise it can be beneficial to pause
the measurement mid-way along the path so the operator can change the position of the body before
continuing the scan.
The operator shall aim to achieve a constant angular speed during the scan. The maximum angular
speed shall be approximately 20° per second.
7.5.4 Cylindrical-type
The cylindrical-type path is indicated in Figure 1. The operator shall use a 0,3 m to 0,9 m extension
rod to hold the microphone. For a right-handed operator, the path starts 0,5 m above the floor from a
position approximately 90° to the left side, the rod is then swept in a circular path parallel to the ground
to cover an angle of approximately 220°. The sweep continues vertically upwards along a straight line
until the microphone is 0,5 m from the ceiling, after which another circular sweep covers approximately
220° in the opposite direction, before descending to the starting point along a vertical straight line. For
a left-handed operator the directions are reversed.
During the circular sections of the path the operator shall aim to achieve a constant angular speed. The
maximum angular speed shall be approximately 20° per second, with a maximum speed of approximately
0,25 m/s over the straight sections of the path.
7.5.5 Three semicircles
The path comprising three semicircles is indicated in Figure 1. The operator shall stand holding
the microphone or sound level meter with outstretched arm, and trace out three semicircles with
approximately 45° to 60° separations. The plane of each semi-circle shall not lie in any plane that is less
than 10° from any room surface (wall, floor or ceiling). If required, the knees can be bent to reduce the
10 © ISO 2014 – All rights reserved

overall height of the microphone; this should be done when the path is repeated at another position in
the room.
For each of the three semicircles the operator shall aim to achieve a constant angular speed. The
maximum angular speed shall be approximately 20° per second.
Key
1 circle
2 helix
3 cylindrical-type
4 three semicircles
Figure 1 — Manual-scanning paths
7.5.6 Number of me
...

NORME ISO
INTERNATIONALE 16283-1
Première édition
2014‐02‐15
Acoustique — Mesurage in situ de
l'isolation acoustique des bâtiments et des
éléments de construction —
Partie 1:
Isolation des bruits aériens
Acoustics — Field measurement of sound insulation in buildings and
of building elements —
Part 1: Airborne sound insulation

Numéro de référence
ISO 16283‐1:2014(F)
©
ISO2014

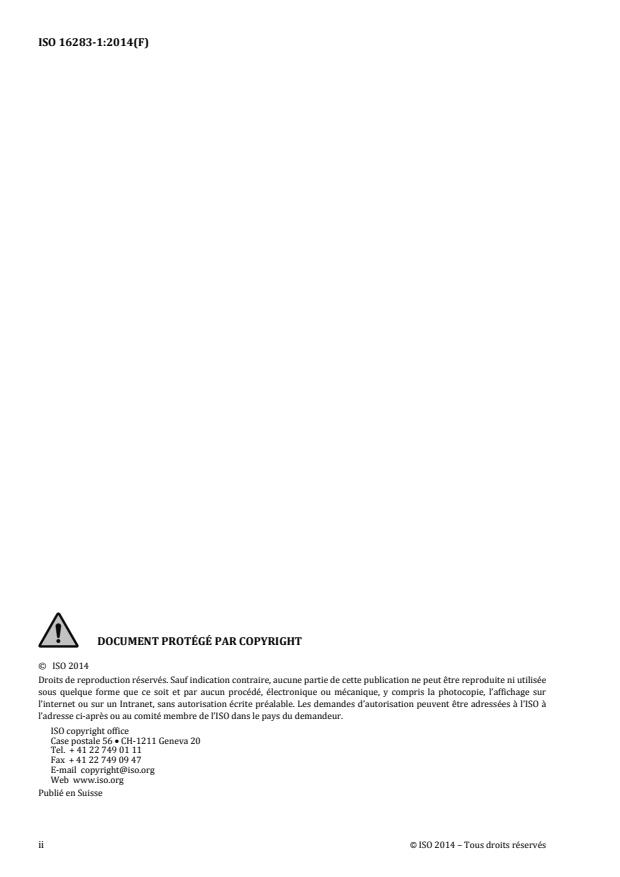

DOCUMENT PROTÉGÉ PAR COPYRIGHT

© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci‐après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH‐1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E‐mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Contents
Page
Avant-propos . 5
Introduction . 6
1  Domaine d'application . 1
2  Références normatives . 1
3  Termes et définitions . 2
4  Instrumentation . 5
4.1  Généralités . 5
4.2  Étalonnage . 5
4.3  Vérification . 5
5  Gamme de fréquences . 6
6  Généralités . 6
7  Mode opératoire par défaut pour le mesurage du niveau de pression acoustique . 7
7.1  Généralités . 7
7.2  Production du champ acoustique . 8
7.3  Positions du microphone fixe . 9
7.4  Microphone à mouvement continu mécanisé . 10
7.5  Microphone à déplacement manuel. 11
7.6  Distances minimales pour les positions du microphone . 13
7.7  Durées de moyennage . 13
7.8  Calcul des niveaux moyens de pression acoustique (moyenne énergétique) . 14
8  Mode opératoire du mesurage du niveau de pression acoustique pour les basses
fréquences . 15
8.1  Généralités . 15
8.2  Production du champ acoustique . 15
8.3  Positions du microphone . 16
8.4  Durée de moyennage . 17
8.5  Calcul des niveaux moyens de pression acoustique basse fréquence (moyenne
énergétique) . 17
9  Bruit de fond (mode opératoire par défaut et mode opératoire pour les basses
fréquences) . 17
9.1  Généralités . 17
9.2  Correction du bruit de fond sur le niveau du signal . 18
10  Durée de réverbération dans la salle de réception (mode opératoire par défaut et
mode opératoire pour les basses fréquences) . 19
10.1  Généralités . 19
10.2  Production du champ acoustique . 19
10.3  Mode opératoire par défaut . 20
10.4  Mode opératoire pour les basses fréquences . 20
10.5  Méthode du bruit interrompu . 20
10.6  Méthode de la réponse impulsionnelle intégrée . 20
© ISO 2014 – Tous droits réservés iii

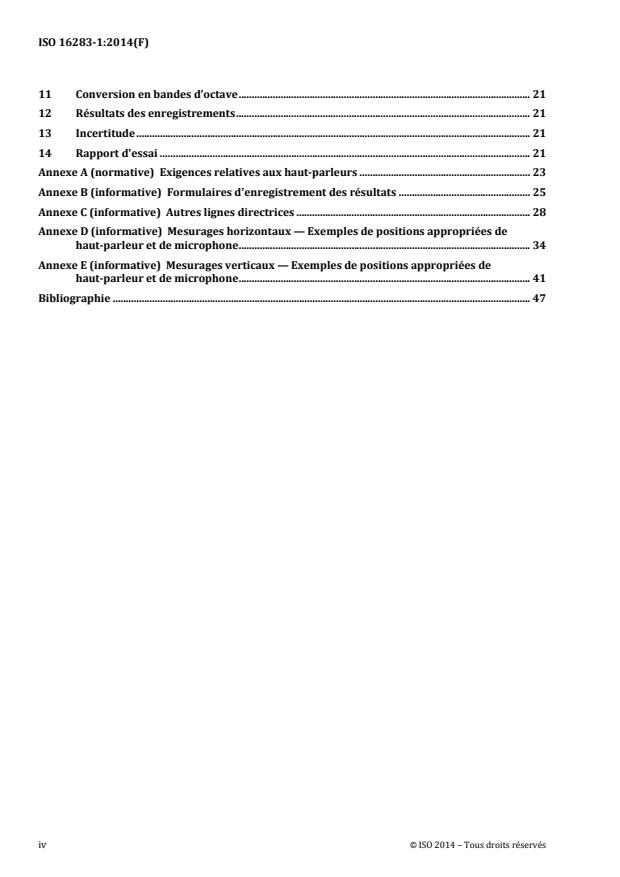

11  Conversion en bandes d’octave . 21
12  Résultats des enregistrements . 21
13  Incertitude . 21
14  Rapport d'essai . 21
Annexe A (normative) Exigences relatives aux haut-parleurs . 23
Annexe B (informative) Formulaires d'enregistrement des résultats . 25
Annexe C (informative) Autres lignes directrices . 28
Annexe D (informative) Mesurages horizontaux — Exemples de positions appropriées de
haut-parleur et de microphone . 34
Annexe E (informative) Mesurages verticaux — Exemples de positions appropriées de
haut-parleur et de microphone . 41
Bibliographie . 47

iv © ISO 2014 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour l'élaboration du présent document et celles destinées à sa mise à jour
sont décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier, de prendre note des
différents critères d'approbation requis pour les différents types de documents ISO. Le présent
document a été rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI
Partie 2, www.iso.org/directives.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet
de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés
lors de l'élaboration du document sont indiqués dans l'Introduction et/ou sur la liste ISO de déclaration
de brevets reçues, www.iso.org/patents.
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’attention des utilisateurs et ne constituent pas une approbation ou une
recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité et pour toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant‐propos ‐
Informations supplémentaires
Le comité responsable du présent document est le comité technique ISO/TC 43, Acoustique, sous‐comité
SC 2, Acoustique des bâtiments
Cette première édition de l'ISO 16283‐1 annule et remplace l’ISO 140‐4:1998, l’ISO 140‐5:1998,
l’ISO 140‐7:1998 et l’ISO 140‐14:2004, dont elle constitue une révision technique
L'ISO 16283 comprend les parties suivantes, présentées sous le titre général Acoustique — Mesurage in
situ de l'isolation acoustique des bâtiments et des éléments de construction:
— Partie 1: Isolation des bruits aériens
— Partie 2: Isolation des bruits d’impacts
— Partie 3: Isolation des bruits de façades

À publier.
En cours d'élaboration.
© ISO 2014 – Tous droits réservés v

Introduction
L’ISO 16283 (toutes les parties) décrit les méthodes de mesurage in situ de l’isolation acoustique des
bâtiments. L’isolation des bruits aériens, celle des bruits d’impacts et celle des bruits de façades sont
décrites respectivement dans l’ISO 16283‐1, l’ISO 16283‐2 et l’ISO 16283‐3.
Les mesurages de l’isolation acoustique in situ qui ont précédemment été décrits dans l’ISO 140‐4,
140‐5 et 140‐7 présentent deux limites: (a) ils sont avant tout applicables à des salles au sein desquelles
le champ acoustique peut être considéré comme diffus et (b) ils ne précisent pas si les opérateurs
peuvent rester dans les salles au cours des mesurages. L’ISO 16283 diffère de l’ISO 140‐4, 140‐5
et 140‐7 en ce que (a) elle s’applique aux salles dans lesquelles le champ acoustique peut, ou ne peut
pas, être assimilé à un champ diffus, (b) elle clarifie la manière dont les opérateurs peuvent mesurer le
champ acoustique à l'aide d'un microphone portatif ou d'un sonomètre et (c) elle inclut des lignes
directrices supplémentaires qui étaient précédemment contenues dans l’ISO 140‐14.
NOTE Les méthodes d'enquête de mesurages de champ d'isolation des bruits aériens et des bruits d'impact
sont traitées dans l'ISO 10052.
vi © ISO 2014 – Tous droits réservés

NORME INTERNATIONALE ISO 16283-1:2014(F)

Acoustique — Mesurage in situ de l'isolation acoustique des
bâtiments et des éléments de construction — Partie 1: Isolation
des bruits aériens
1 Domaine d'application
La présente partie de l’ISO 16283 spécifie les modes opératoires permettant de déterminer l’isolation
des bruits aériens entre deux salles d’un bâtiment à l’aide de mesurages de la pression acoustique. Ces
3 3
modes opératoires s'appliquent aux salles dont le volume est compris entre 10 m et 250 m aux
fréquences comprises entre 50 Hz et 5 000 Hz. Les résultats des essais peuvent être utilisés pour
quantifier, évaluer et comparer l’isolation des bruits aériens dans des salles non meublées ou meublées
où le champ acoustique peut ou non être assimilé à un champ diffus. L’isolation mesurée des bruits
aériens dépend de la fréquence et peut être convertie en une quantité d'indice unique d’évaluation qui
caractérise la performance acoustique à l’aide des méthodes d’évaluation spécifiées dans l’ISO 717‐1.
2 Références normatives
Les documents ci‐après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 717‐1, Acoustique — Évaluation de l'isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 3382‐2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 12999‐1, Acoustique - Détermination et application des incertitudes de mesure dans l'acoustique des
bâtiments - Partie 1: Isolation acoustique
ISO 18233, Acoustique — Application de nouvelles méthodes de mesurage dans l'acoustique des bâtiments
et des salles
CEI 60942, Électroacoustique — Calibreurs acoustiques
CEI 61183, Électroacoustique — Étalonnage des sonomètres sous incidence aléatoire et en champ diffus
CEI 61260, Électroacoustique — Filtres de bande d'octave et de bande d'une fraction d'octave
CEI 61672‐1, Électroacoustique — Sonomètres — Partie 1: Spécifications

À publier.
© ISO 2014 – Tous droits réservés 1

3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
niveau moyen de pression acoustique dans une salle (moyenne énergétique)
L
dix fois le logarithme décimal du rapport de la moyenne spatio‐temporelle des carrés des pressions
acoustiques au carré de la pression acoustique de référence, la moyenne spatiale étant comprise dans la
zone centrale de la salle où le rayonnement direct de n'importe quel haut‐parleur ou du champ proche
des limites de la salle ont une influence négligeable
Note 1 à l'article: L est exprimé en décibels.
3.2
niveau de pression acoustique dans les coins d'une salle
L
Corner
dix fois le logarithme décimal du rapport de la moyenne temporelle maximale des carrés des pressions
acoustiques issus de l’ensemble des mesurages dans les coins au carré de la pression acoustique de
référence, pour la gamme des basses fréquences (bandes de tiers d’octave de 50 Hz, de 63 Hz et de
80 Hz)
Note 1 à l'article: L est exprimé en décibels.
Corner
3.3
niveau moyen de pression acoustique basse fréquence dans une salle (moyenne énergétique)
L
LF
dix fois le logarithme décimal du rapport de la moyenne spatio‐temporelle des carrés des pressions
acoustiques au carré de la pression acoustique de référence dans la gamme des basses fréquences
(bandes de tiers d’octave de 50 Hz, de 63 Hz et de 80 Hz), la moyenne spatiale étant une moyenne
pondérée calculée à l’aide des coins de la salle où les niveaux de pression acoustique sont les plus élevés
et de la zone centrale de la salle où le rayonnement direct de n'importe quel haut‐parleur ou le champ
proche des limites de la salle (parois, etc.) a une influence négligeable
Note 1 à l'article: L est exprimé en décibels.
LF
Note 2 à l'article: L est une estimation du niveau moyen de pression acoustique (moyenne énergétique) pour le
LF
volume de la salle entière.
3.4
durée de réverbération
T
durée nécessaire pour obtenir une diminution du niveau de pression acoustique dans une salle de 60 dB
après extinction de la source sonore
Note 1 à l'article: T est exprimée en secondes.
3.5
niveau du bruit de fond
niveau de pression acoustique mesuré dans la salle de réception provenant de toutes les sources à
l’exception du haut‐parleur dans la salle d’émission
3.6
microphone fixe
2 © ISO 2014 – Tous droits réservés

microphone fixé dans l’espace à l’aide d’un dispositif tel qu’un trépied, afin de le stabiliser
3.7
microphone à mouvement continu mécanisé
microphone qui se déplace mécaniquement en cercle à une vitesse angulaire approximativement
constante, ou qui glisse mécaniquement le long d’une trajectoire circulaire où l’angle de rotation autour
d’un axe fixe est compris entre 270° et 360°
3.8
microphone à déplacement manuel
microphone fixé à un sonomètre portatif ou à une perche qui est déplacé par un opérateur humain le
long d’une trajectoire définie
3.9
microphone tenu manuellement
microphone fixé à un sonomètre portatif ou à une perche tenu(e) à la main par un opérateur humain en
une position fixe et à une distance du tronc du corps de l’opérateur supérieure ou égale à une longueur
de bras
3.10
cloison
surface totale de la cloison de séparation entre la salle d’émission et les salles de réception
Note 1 à l'article: Dans le cas de deux salles disposées verticalement ou horizontalement en quinconce,
la surface totale de la cloison de séparation n’est pas visible depuis les deux côtés de la cloison. Il est
donc nécessaire de définir la cloison comme la surface totale.
3.11
cloison commune
partie de la cloison qui est commune à la salle d'émission et aux salles de réception
3.12
isolement acoustique brut
D
différence de niveau moyen de pression acoustique (moyenne énergétique) entre la salle d’émission
dotée d’un ou de plusieurs haut‐parleurs et les salles de réception, calculée d’après la Formule (1)
D L  L
(1)
1 2
où
L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission
lorsque son volume est supérieur ou égal à 25 m ou le niveau moyen de pression acoustique
basse fréquence (moyenne énergétique) (bandes de 50 Hz, de 63 Hz et de 80 Hz uniquement)
dans la salle d’émission lorsque son volume est inférieur à 25 m
L est le niveau moyen de pression acoustique (moyenne énergétique) dans la salle de réception
lorsque son volume est supérieur ou égal à 25 m ou le niveau moyen de pression acoustique
basse fréquence (moyenne énergétique) (bandes de 50 Hz, de 63 Hz et de 80 Hz uniquement)
dans la salle de réception lorsque son volume est inférieur à 25 m
Note 1 à l'article: D est exprimé en décibels.
3.13
isolement acoustique normalisé
© ISO 2014 – Tous droits réservés 3

D
nT
isolement acoustique normalisé par rapport à une valeur de référence de la durée de réverbération
dans la salle de réception et calculé d’après la Formule (2)
T
(2)
DD= +10lg
nT
T
où
T est la durée de réverbération dans la salle de réception;
T est la durée de réverbération de référence, pour les locaux à usage d’habitation, T = 0,5 s.
0 0
Note 1 à l'article: D est exprimé en décibels.
nT
Note 2 à l'article: L’isolement acoustique est rapporté à une durée de réverbération de 0,5 s car dans les locaux à
usage d'habitation meublés, la durée de réverbération est raisonnablement indépendante du volume et de la
fréquence et elle est approximativement égale à 0,5 s. Avec cette normalisation, D dépend du sens de la
nT
transmission acoustique si la salle d’émission et les salles de réception ont des volumes différents. D sera plus
nT
élevé si l’essai est effectué depuis une salle d’émission plus petite vers une salle de réception plus grande par
rapport à la situation inverse. C’est pourquoi les réglementations qui imposent des essais afin de démontrer la
conformité avec une valeur étalon minimale d’isolation des bruits aériens exigent généralement d’utiliser la plus
petite salle comme salle de réception de façon à mesurer les plus faibles valeurs de D .
nT
Note 3 à l'article: D est directement lié à l’impression subjective d’isolation des bruits aériens.
nT
3.14
indice d’affaiblissement acoustique apparent
R'
dix fois le logarithme décimal du rapport de la puissance acoustique, W, incidente sur un élément
d’essai à la puissance acoustique totale transmise dans la salle de réception lorsque, à la puissance
acoustique, W, transmise par l'élément d’essai, s’ajoute de façon significative la puissance acoustique,
W, transmise par des éléments voisins ou d'autres éléments
W
R' 10lg (3)
W W
2 3
et l’indice d’affaiblissement acoustique apparent est évalué d’après la Formule (4)
S
R' D 10lg (4)
A
où
S est l'aire de la cloison commune, exprimée en mètres carrés;
A est l'aire d'absorption équivalente de la salle de réception, exprimée en mètres carrés.
Note 1 à l'article: R' est exprimé en décibels.
Note 2 à l'article: En général, la puissance acoustique transmise dans la salle de réception se compose de la somme
des différentes composantes émanant des différents éléments (murs, sol, plafond, etc.).
Note 3 à l'article: R' peut être utilisé pour comparer les mesurages in situ aux mesurages en laboratoire de l’indice
d’affaiblissement acoustique R. Par rapport à D , il est moins lié à l’impression subjective d’isolation des bruits
nT
aériens.
4 © ISO 2014 – Tous droits réservés

Note 4 à l'article: Si R' est déterminé dans les bandes de 50 Hz, de 63 Hz et de 80 Hz via le mode opératoire pour
les basses fréquences, sa relation à la puissance acoustique dans la Formule (3) n’est pas exacte.
3.15
aire d’absorption équivalente
A
aire d'absorption acoustique calculée d’après la formule de Sabine dans la Formule (5)
0,16V
A (5)
T
où
V est le volume de la salle de réception, en mètres cubes;
T est la durée de réverbération dans la salle de réception.
Note 1 à l'article: A est exprimée en mètres carrés.
4 Instrumentation
4.1 Généralités
Les instruments de mesurage des niveaux de pression acoustique, comprenant le ou les microphones
ainsi que le ou les câbles, écrans anti‐vent, dispositifs d’enregistrement et autres accessoires, s’ils sont
utilisés, doivent répondre aux exigences relatives aux instruments de classe 0 ou 1 conformément à la
CEI 61672‐1 pour l'application d'incidence aléatoire.
Les filtres doivent répondre aux exigences relatives aux instruments de classe 0 ou 1 conformément à la
CEI 61260.
L'appareillage de mesurage de la durée de réverbération doit être conforme aux exigences définies dans
l’ISO 3382‐2.
4.2 Étalonnage
Au début et à la fin de chaque série de mesurages et au moins au début et à la fin de chaque jour de
mesurage, le système de mesurage des niveaux de pression acoustique dans son intégralité doit être
contrôlé à une ou plusieurs fréquences au moyen d'un calibreur acoustique répondant aux exigences
relatives aux instruments de classe 0 ou 1 conformément à la CEI 60942. À chaque fois que le calibreur
est utilisé, il convient de noter le niveau de pression acoustique mesuré avec le calibreur dans la
documentation in situ de l'opérateur. Sans autre réglage, la différence entre les lectures de deux
contrôles consécutifs doit être inférieure ou égale à 0,5 dB. Si cette valeur est dépassée, les résultats des
mesurages obtenus après le précédent contrôle satisfaisant doivent être écartés.
4.3 Vérification
La conformité aux exigences pertinentes de l’instrument de mesurage des niveaux de pression
acoustique, des filtres et du calibreur acoustique doit être démontrée par l'existence d'un certificat de
conformité en cours de validité. Le cas échéant, la réponse d’incidence aléatoire du microphone doit
être vérifiée par un mode opératoire stipulé dans la CEI 61183. Tous les essais de conformité doivent
être menés par un laboratoire accrédité ou habilité au plan national à effectuer les essais et étalonnages
pertinents et à assurer une traçabilité métrologique jusqu’aux normes de mesurage appropriées.
À moins que des réglementations nationales ne stipulent le contraire, il est recommandé d’étalonner le
calibreur acoustique à des intervalles ne dépassant pas 1 an, il convient de vérifier la conformité du
© ISO 2014 – Tous droits réservés 5

système d'instrumentation aux exigences de la CEI 61672‐1 à des intervalles ne dépassant pas 2 ans et
il convient de vérifier la conformité de l’ensemble de filtres aux exigences de la CEI 61260 à des
intervalles ne dépassant pas 2 ans.
5 Gamme de fréquences
Toutes les grandeurs doivent être mesurées aux moyens de filtres de bande de tiers d'octave ayant au
minimum les fréquences centrales suivantes, en hertz:
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500, 3 150
Si des informations supplémentaires sont requises dans la gamme des basses fréquences, utiliser des
filtres de bandes de tiers d'octave ayant les fréquences centrales suivantes, en hertz:
50, 63, 80
Si des informations supplémentaires sont requises dans la gamme des hautes fréquences, utiliser des
filtres de bandes de tiers d'octave ayant les fréquences centrales suivantes, en hertz:
4 000, 5 000
NOTE Le mesurage d’autres valeurs dans les gammes des basses fréquences et des hautes fréquences est
facultatif.
6 Généralités
La détermination de l’isolation des bruits aériens conformément à la présente partie de l’ISO 16283
nécessite qu’une salle soit définie comme la salle d’émission, laquelle contiendra le ou les haut‐parleurs,
et qu’une autre soit définie comme la salle de réception. Les mesurages requis concernent les niveaux
de pression acoustique dans les deux salles avec la ou les sources en fonctionnement, le bruit de fond
dans la salle de réception lorsque toutes les sources sont éteintes, ainsi que les durées de réverbération
dans la salle de réception.
Deux modes opératoires de mesurage sont décrits et doivent être utilisés pour le niveau de pression
acoustique, la durée de réverbération et le bruit de fond: un mode opératoire par défaut et un mode
opératoire supplémentaire pour les basses fréquences.
Pour le niveau moyen de pression acoustique et le bruit de fond, le mode opératoire par défaut pour
toutes les fréquences consiste à utiliser un microphone fixe ou un microphone tenu manuellement
déplacé d’une position à une autre, d’un ensemble de microphones fixes, d’un microphone à mouvement
continu mécanisé ou d’un microphone à déplacement manuel. Ces mesurages sont effectués dans la
zone centrale d’une salle à des positions éloignées des limites de la salle. Différentes approches sont
décrites pour échantillonner la pression acoustique, afin que l'opérateur puisse choisir l'approche la
plus adaptée à la salle d'émission et à la salle de réception. En ce qui concerne la salle d'émission, la
principale préoccupation porte sur le type de protection auditive que portera l'opérateur. L'opérateur
doit décider si sa présence dans la salle pour écouter le bruit de fond intermittent présente un intérêt
ou s'il est préférable qu'il reste à l'extérieur de la salle pour s'assurer qu'il n'affecte pas le bruit de fond.
Pour le niveau de pression acoustique et le bruit de fond, le mode opératoire pour les basses fréquences
doit être utilisé pour les bandes de tiers d’octaves de 50 Hz, de 63 Hz et de 80 Hz dans la salle
d’émission et/ou la salle de réception lorsque leur volume est inférieur à 25 m (arrondi au mètre cube
près). Ce mode opératoire est utilisé en complément du mode opératoire par défaut et nécessite des
mesurages supplémentaires du niveau de pression acoustique dans les coins de la salle d’émission
et/ou de la salle de réception à l’aide d’un microphone fixe ou d’un microphone tenu manuellement.
6 © ISO 2014 – Tous droits réservés

NOTE 1 Le mode opératoire pour les basses fréquences est nécessaire dans les petites salles en raison
d’importantes variations spatiales du niveau de pression acoustique du champ acoustique modal. Dans ce cas, des
mesurages sont effectués dans les coins afin d’améliorer la répétabilité, la reproductibilité et la pertinence par
rapport aux occupants de la salle.
Si nécessaire, afin d’éviter toute lésion auditive, il convient que l’opérateur porte une protection
auditive lors du mesurage du niveau de pression acoustique dans la salle d’émission et, si nécessaire,
lors du mesurage des durées de réverbération dans la salle de réception. Lors du mesurage de niveaux
de pression acoustique dans la salle de réception qui ne risquent pas d’entraîner des lésions auditives, il
est préférable d’enlever toute protection auditive de façon que l’opérateur puisse entendre les bruits
externes brefs susceptibles d’invalider le mesurage et qu’il puisse réduire au minimum les bruits qu’il
est susceptible de générer.
Pour la durée de réverbération, le mode opératoire pour les basses fréquences doit être utilisé pour les
bandes de tiers d’octaves de 50 Hz, de 63 Hz et de 80 Hz dans la salle d’émission et/ou la salle de
réception lorsque leur volume est inférieur à 25 m (arrondi au mètre cube près).
Si les méthodes de traitement du signal décrites dans l'ISO 18233 sont utilisées, les mesurages doivent
être effectués à l’aide de microphones fixes et il ne doit pas être utilisé de microphone à mouvement
continu mécanisé, de microphone tenu manuellement ni de microphone à déplacement manuel.
Les champs acoustiques dans des salles types (meublées ou non meublées) s’approchent rarement d’un
champ acoustique diffus sur toute la gamme de fréquences comprise entre 50 Hz et 5 000 Hz. Le mode
opératoire par défaut et le mode opératoire pour les basses fréquences permettent d’effectuer des
mesurages sans avoir à déterminer si le champ acoustique peut être considéré comme diffus ou non
diffus. C’est pourquoi il convient dans le cadre de l’essai de ne pas introduire temporairement de
meubles ou de diffuseurs supplémentaires dans l’une des salles ou les deux (meublées ou non
meublées) afin de ne pas modifier le champ acoustique.
NOTE 2 Si des mesurages avec diffusion supplémentaire sont requis, par exemple en raison d’exigences
réglementaires ou parce que le résultat de l’essai doit être comparé à un mesurage en laboratoire sur un élément
d’essai similaire, alors l’introduction de trois diffuseurs sera en général suffisante, chaque diffuseur ayant une aire
minimale de 1,0 m.
Toutes les méthodes de mesurage correspondant au mode opératoire par défaut ou au mode opératoire
pour les basses fréquences sont équivalentes. En cas de litige, l’isolation des bruits aériens déterminée à
l’aide de méthodes de mesurage ne nécessitant pas la présence d’un opérateur à l’intérieur de la salle
d’émission et/ou de la salle de réception doit être considérée comme le résultat de référence.
NOTE 3 Un résultat de référence est défini pour deux raisons. Premièrement, parce qu'un opérateur introduira
une absorption supplémentaire dans la salle d'émission, laquelle n'existe pas si l'opérateur effectue les mesurages
dans la salle de réception. Cela peut éventuellement modifier le champ acoustique qui est mesuré dans les deux
salles, même si dans grand nombre de cas, l’effet est négligeable. Deuxièmement, avec un déplacement manuel, le
niveau de bruit de fond est sujet à des variations qui sont dues aux bruits générés par l'opérateur que des
microphones fixes ou un microphone à déplacement continu mécanisé n'ont pas tendance à se produire.
7 Mode opératoire par défaut pour le mesurage du niveau de pression
acoustique
7.1 Généralités
Les mesurages du niveau de pression acoustique permettent de déterminer le niveau moyen dans la
zone centrale des salles d’émission et de réception avec le ou les haut‐parleurs en fonctionnement, ainsi
que le niveau de bruit de fond dans la salle de réception lorsque le haut‐parleur est éteint.
© ISO 2014 – Tous droits réservés 7

Le son doit être produit dans la salle d’émission à l’aide de haut‐parleurs fonctionnant simultanément
en deux positions au moins ou à l’aide d'un seul haut‐parleur déplacé en deux positions au moins.
Il convient que la puissance acoustique du ou des haut‐parleurs soit suffisamment élevée pour que le
niveau de pression acoustique dans la salle de réception soit largement supérieur au niveau de bruit de
fond, comme décrit dans l’Article 9.
Des lignes directrices supplémentaires concernant les modes opératoires de mesurages sont données
dans les Annexes C, D et E.
7.2 Production du champ acoustique
7.2.1 Généralités
Utiliser un seul haut‐parleur ou plusieurs haut‐parleurs fonctionnant simultanément à condition qu’ils
soient de même type et qu’ils soient commandés au même niveau par des signaux similaires mais non
corrélés. Le ou les haut‐parleurs doivent être en position fixe lors du mesurage. Chaque haut‐parleur
doit être conforme aux exigences de directivité spécifiées à l’Annexe A.
Le son produit dans la salle d’émission doit être stable et avoir un spectre continu dans la gamme de
fréquences mesurée. Des mesurages en parallèle dans la gamme requise de bandes de tiers d’octave
peuvent être effectués à l’aide d’un signal de bruit à large bande. S'il est procédé à un filtrage du signal
source pour chaque bande de fréquences soumise à essai, utiliser un filtre ayant une fréquence au
centre de la bande correspondante qui présente une largeur de bande d’au moins un tiers d’octave.
Le niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission ne doit pas
présenter de différence de niveau supérieure à 8 dB entre bandes de tiers d’octave adjacentes au moins
supérieures à 100 Hz. Lorsque cette condition ne peut pas être obtenue avec une source de bruit à large
bande, on doit procéder à des mesurages en série dans les bandes de tiers d’octave avec un bruit à
largeur de bande limitée.
Il est recommandé d’utiliser un bruit blanc ou rose comme signal de bruit à large bande. Toutefois, il
peut être nécessaire de modifier le spectre pour assurer un rapport signal sur bruit adéquat aux
fréquences hautes dans la salle de réception.
NOTE 1 Un égaliseur graphique s'avère souvent essentiel car il peut arriver que l’exigence des 8 dB ne puisse
être satisfaite sans modifier le signal source. Si l’exigence des 8 dB n’est pas satisfaite aux basses fréquences, elle
peut l’être en modifiant la position du haut‐parleur et en égalisant le signal source.
7.2.2 Positions du haut-parleur
La distance entre les limites de la salle et le haut‐parleur doit être supérieure ou égale à 0,5 m et il
convient qu'elle soit au moins égale à 1,0 m lorsque la limite est constituée par la cloison de séparation.
La distance doit être mesurée de la limite au centre de l'enceinte acoustique la plus proche de cette
limite.
Les différentes positions du haut‐parleur ne doivent pas être situées dans des plans parallèles aux
limites de la salle qui sont séparés de moins de 0,7 m. La distance entre les différentes positions doit
être supérieure ou égale à 0,7 m. Au moins deux positions doivent être séparées l'une de l'autre d'au
moins 1,4 m.
Lors du mesurage de l’isolation des bruits aériens d’un sol avec le ou les haut‐parleurs placés dans la
salle supérieure, la base du ou des haut‐parleurs doit être située au moins à 1,0 m au‐dessus du sol.
8 © ISO 2014 – Tous droits réservés

7.3 Positions du microphone fixe
7.3.1 Généralités
En l’absence d’opérateur dans la salle, il est possible d’utiliser les microphones fixes en les fixant sur des
trépieds. En variante, l’opérateur peut être présent dans la salle, le microphone étant fixé sur un trépied
ou l'opérateur peut utiliser un microphone tenu à la main en une position fixe. Dans les deux cas, le
tronc du corps de l’opérateur doit toujours être séparé du microphone d’une distance supérieure ou
égale à une longueur de bras. Les durées de moyennage doivent satisfaire aux exigences spécifiées
en 7.7.1.
7.3.2 Nombre de mesurages
a) Lorsque plusieurs haut‐parleurs fonctionnent simultanément, un minimum de cinq positions de
microphone doivent être utilisées dans chaque salle. Elles doivent être réparties dans l’espace
maximum autorisé dans chaque salle. Deux positions de microphone ne doivent jamais se situer
dans le même plan par rapport aux limites de la salle et les positions ne doivent pas se situer dans
une grille régulière.
b) Si un seul haut‐parleur est utilisé, cinq positions de microphone au minimum doivent être utilisées
dans chaque salle pour chaque position du haut‐parleur (des ensembles de positions de
microphones supplémentaires peuvent être différents du premier ensemble de positions). Chaque
ensemble de positions du microphone doit être réparti dans l’espace maximum autorisé dans
chaque salle. Deux positions de microphone ne doivent jamais se situer dans le même plan par
rapport aux limites de la salle et les positions ne doivent pas se situer dans une grille régulière.
7.3.3 Plusieurs haut-parleurs fonctionnant simultanément
Mesurer les niveaux de pression acoustique dans la salle d’émission et la salle de réception. Calculer le
niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission et la salle de
réception conformément au 7.8, effectuer ensuite toute correction de bruit de fond requise
conformément au 9.2. Calculer l’isolement acoustique normalisé d’après la Formule (1) et la
Formule (2) ou l’indice d’affaiblissement acoustique apparent d’après la Formule (1) et la Formule (4).
7.3.4 Un seul haut-parleur fonctionnant en plusieurs positions
Mesurer le niveau de pression acoustique dans la salle d’émission et la salle de réception à la première
position du haut‐parleur. Calculer le niveau moyen de pression acoustique (moyenne énergétique) dans
la salle d’émission et la salle de réception conformément au 7.8, puis faire toute correction de bruit de
fond requise, conformément au 9.2. En cette position du haut‐parleur, calculer l’isolement acoustique
normalisé d’après la Formule (1) et la Formule (2) ou l’indice d’affaiblissement acoustique apparent
d’après la Formule (1) et la Formule (4). Les niveaux de la salle d’émission et de la salle de réception
doivent être mesurés avant que le haut‐parleur ne soit déplacé. Répéter cette procédure pour la ou les
autres positions du haut‐parleur. Calculer l’isolement acoustique normalisé d’après la Formule (6) ou
l’indice d’affaiblissement acoustique apparent d’après la Formule (7):
m
1 D /10
n,Tj
D 10lg 10 (6)
nT 
m
j1
m
1 R'/10
j
R'10lg 10 (7)

m
j1
où
© ISO 2014 – Tous droits réservés 9

m est le nombre de positions du haut‐parleur;
D est l’isolement acoustique normalisé pour la position du haut‐parleur j;
nT,j
R' est l’indice d’affaiblissement acoustique apparent pour la position du haut‐parleur j.
j
7.4 Microphone à mouvement continu mécanisé
7.4.1 Généralités
Le microphone doit se déplacer mécaniquement en cercle à une vitesse angulaire approximativement
constante ou doit glisser mécaniquement le long d’une trajectoire circulaire où l’angle de rotation
autour d’un axe fixe est compris entre 270° et 360°. Le rayon de balayage pour le déplacement
circulaire doit être supérieur ou égal à 0,7 m. Le plan de déplacement doit être incliné afin de couvrir
une proportion importante de l'espace autorisé dans la salle et ne doit pas se situer dans un plan faisant
un angle de moins de 10° par rapport à n'importe quelle surface de la salle (mur, sol ou plafond).
La durée minimale d'un déplacement doit être de 15 s. Il peut s'avérer nécessaire de répéter chaque
déplacement complet afin de satisfaire aux exigences de la durée de moyennage définies en 7.7.2.
7.4.2 Nombre de mesurages
a) Si plusieurs haut‐parleurs fonctionnent simultanément, au moins un mesurage doit être effectué en
utilisant le microphone à mouvement continu. L’emplacement du point fixe autour duquel le
microphone à mouvement continu se déplace doit être modifié pour chaque ensemble de positions
du haut‐parleur. Le même nombre de mesurages doit être effectué pour chaque emplacement.
b) Si un seul haut‐parleur est utilisé, au moins un mesurage à l’aide du microphone à mouvement
continu doit être effectué en chaque position du haut‐parleur. L’emplacement du point fixe autour
duquel le microphone à mouvement continu se déplace peut être modifié en chaque position du
haut‐parleur. Le même nombre de mesurages doit être effectué à chaque emplacement.
7.4.3 Plusieurs haut-parleurs fonctionnant simultanément
Mesurer le niveau de pression acoustique dans la salle d’émission et la salle de réception. Calculer le
niveau moyen de pression acoustique (moyenne énergétique) dans la salle d’émission et la salle de
réception conformément au 7.8, puis faire toute correction de bruit de fond requise conformément
au 9.2. Calculer l’isolement acoustique normalisé d’après la Formule (1) et la Formule (2) ou l’indice
d’affaiblissement acoustique apparent d’après la Formule (1) et la Formule (4).
7.4.4 Un seul haut-parleur fonctionnant en plusieurs positions
Mesurer le niveau de pression acoustique dans la salle d’émission et la salle de réception pour la
première position du haut‐parleur. Calculer le niveau moyen de pression acoustique (moyenne
énergétique) dans la salle d’émission et la salle de réception conformément au 7.8 à la première
position du haut‐parleur, puis faire toute correction de bruit de fond requise conformément au 9.2. En
cette position du haut‐parleur, calculer un isolement acoustique normalisé d’après la Formule (1) et la
Formule (2) ou un indice d’affaiblissement acoustique apparent d’après la Formule (1) et la
Formule (4). Les niveaux de la salle d’émission et de la salle de réception doivent être mesurés avant
que le haut‐parleur ne soit déplacé. Répéter cette opération pour les autres positions du haut‐parleur.
Calculer l’isolement acoustique normalisé d’après la Formule (6) ou l’indice d’affaiblissement
acoustique apparent d’après la Formule (7).
10 © ISO 2014 – Tous droits réservés

7.5 Microphone à déplacement manuel
7.5.1 Généralités
Le déplacement manuel doit décrire une trajectoire circulaire, hél
...
