ISO 10848-1:2017

Acoustics - Laboratory and field measurement of flanking transmission for airborne, impact and building service equipment sound between adjoining rooms - Part 1: Frame document

ISO 10848 (all parts) specifies measurement methods to characterize the flanking transmission of one or several building components. These measurements are performed in a laboratory test facility or in the field. The performance of the building components is expressed either as an overall quantity for the combination of elements and junction (such as the normalized flanking level difference and/or normalized flanking impact sound pressure level) or as the vibration reduction index of a junction or the normalized direction-average vibration level difference of a junction. Two approaches are used for structure-borne sound sources in buildings, a normalized flanking equipment sound pressure level and a transmission function that can be used to estimate sound pressure levels in a receiving room due to structure-borne excitation by service equipment in a source room. The former approach assumes that flanking transmission is limited to one junction (or no junction if the element supporting the equipment is the separating element), and the latter considers the combination of direct (if any) and all flanking transmission paths. ISO 10848-1:2017 contains definitions, general requirements for test elements and test rooms, and measurement methods. Guidelines are given for the selection of the quantity to be measured, depending on the junction and the types of building elements involved. Other parts of ISO 10848 specify the application for different types of junction and building elements. The quantities characterizing the flanking transmission can be used to compare different products, or to express a requirement, or as input data for prediction methods, such as ISO 12354‑1 and ISO 12354‑2.

Acoustique — Mesurage en laboratoire et sur site des transmissions latérales du bruit aérien, des bruits de choc et du bruit d'équipement technique de bâtiment entre des pièces adjacentes — Partie 1: Document cadre

L'ISO 10848 (toutes les parties) spécifie les méthodes de mesure pour la caractérisation des transmissions latérales d'un ou de plusieurs éléments de construction. Ces mesurages sont effectués en laboratoire d'essai ou sur site. Les performances des éléments de construction sont exprimées en tant que grandeur globale pour la combinaison des éléments et de la jonction (telle que l'isolement latéral normalisé et/ou le niveau de bruit de choc latéral normalisé) ou en tant qu'indice d'affaiblissement vibratoire d'une jonction ou d'isolement vibratoire bidirectionnel normalisé d'une jonction. Deux grandeurs sont utilisées pour les sources solidiennes dans les bâtiments, un niveau de bruit d'équipement latéral normalisé et une fonction de transmission qui peut être utilisée pour estimer les niveaux de pression acoustique dans une salle de réception dus à l'excitation solidienne par un équipement technique dans une salle d'émission. La première méthode suppose que les transmissions latérales sont limitées à une jonction (ou aucune jonction si l'élément supportant l'équipement est l'élément de séparation), et la seconde considère la combinaison du chemin de transmission direct (le cas échéant) et de tous les chemins de transmission latéraux. ISO 10848-1:2017 comprend les définitions, les exigences générales relatives aux éléments et aux salles d'essai, ainsi que les méthodes de mesure. Des lignes directrices sont données pour la sélection de la grandeur à mesurer, en fonction de la jonction et des types d'éléments de construction impliqués. Les autres parties de l'ISO 10848 spécifient l'application aux différents types d'éléments de jonction et de construction. Les grandeurs caractérisant la transmission latérale peuvent être utilisées pour comparer différents produits, pour exprimer une exigence ou comme données d'entrée des méthodes de prévision telles que l'ISO 12354‑1 et l'ISO 12354‑2.

General Information

• Status: Published
• Publication Date: 13-Sep-2017
• ICS: 91.120.20 - Acoustics in building. Sound insulation
• Technical Committee: ISO/TC 43/SC 2 - Building acoustics
• Drafting Committee: ISO/TC 43/SC 2 - Building acoustics
• Current Stage: 9093 - International Standard confirmed
• Start Date: 08-Jun-2023
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 10848-1:2006 - Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 1: Frame document
• Effective Date: 16-Aug-2014

Overview

ISO 10848-1:2017 - Acoustics - Laboratory and field measurement of flanking transmission - Part 1: Frame document - defines the framework, terminology and measurement principles for characterizing flanking transmission of airborne, impact and building‑service‑equipment sound between adjoining rooms. It covers both laboratory and field methods, and gives guidance on selecting the appropriate quantity to measure for different junctions and building elements. Results from ISO 10848 measurements can be used to compare products, specify performance, or as input data for acoustic prediction models.

Key topics and technical requirements

• Quantities to characterize flanking transmission:
  • Normalized flanking level difference (Dn,f) and normalized flanking impact sound pressure level (Ln,f) - normalized to a reference equivalent absorption area (A0 = 10 m²).
  • Normalized flanking equipment sound pressure level (Lne0,f) and transmission functions for structure‑borne sources.
  • Vibration reduction index (Kij) and normalized direction‑average vibration level difference (Dv,ij,n) for junctions and vibration paths.
• Two measurement approaches for structure‑borne sources:
  • Single‑junction assumption using normalized equipment sound pressure level.
  • Full‑path approach using transmission functions that include direct and all flanking paths.
• Measurement methods and requirements:
  • Definitions, instrumentation and verification procedures.
  • Laboratory and field test facility criteria and test element preparation.
  • Sound‑field generation, average sound pressure level measurement, reverberation time and equivalent absorption area determination.
  • Vibration measurements, excitation methods (steady‑state and transient), and structural reverberation time assessment.
  • Frequency range, shielding and assessment of influences from surrounding structures.
• Guidance on selecting the appropriate measurement quantity based on junction type and element classification (Type A / Type B).

Practical applications and users

ISO 10848-1:2017 is intended for:

• Acoustic consultants and engineers performing laboratory or on‑site flanking tests.
• Test laboratories validating product performance for walls, floors, ceilings and junctions.
• Building designers and specifiers needing data for sound insulation performance and compliance.
• Manufacturers of building elements and vibration‑isolating equipment comparing products and demonstrating performance.
• Regulators and project owners specifying acoustic requirements and acceptance criteria.

Typical uses:

• Comparing alternative partition or junction designs.
• Quantifying flanking paths for prediction models (e.g., ISO 12354 series).
• Estimating receiving‑room sound levels due to service equipment or structure‑borne excitation.

Related standards

• ISO 12354‑1, ISO 12354‑2 (prediction of acoustic performance)
• ISO 10140‑4, ISO 10140‑5 (laboratory sound insulation testing)
• ISO 717‑1 / ISO 717‑2 (rating of sound insulation)
• ISO 3382‑2, ISO 7626 series; IEC 61672, IEC 61260 (instrumentation and room acoustics)

Standards Content (Sample)

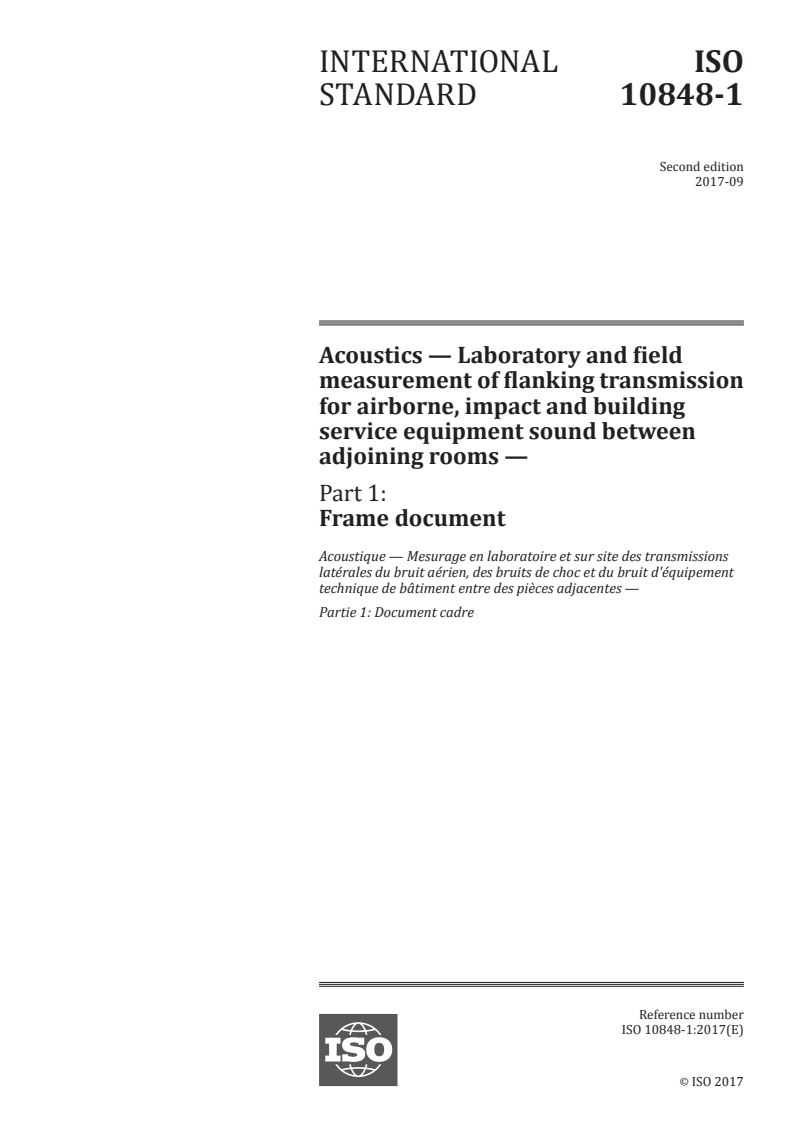

INTERNATIONAL ISO
STANDARD 10848-1
Second edition
2017-09
Acoustics — Laboratory and field
measurement of flanking transmission
for airborne, impact and building
service equipment sound between
adjoining rooms —
Part 1:
Frame document

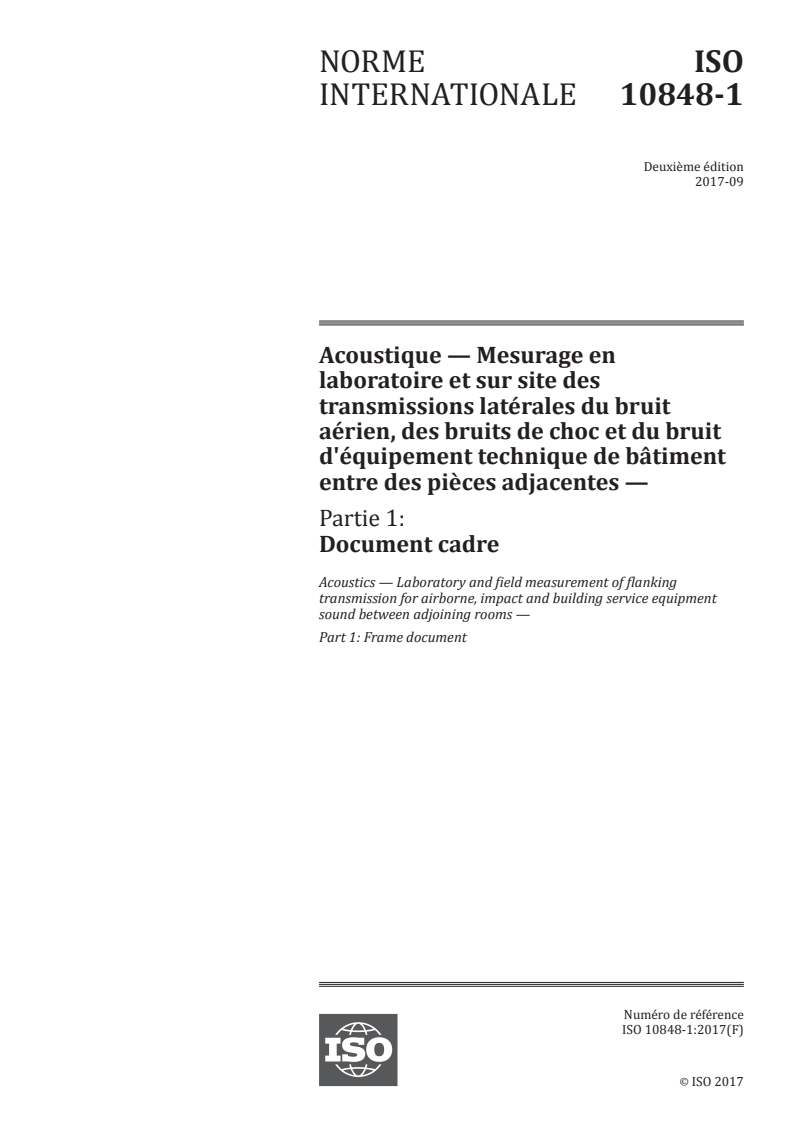

Acoustique — Mesurage en laboratoire et sur site des transmissions
latérales du bruit aérien, des bruits de choc et du bruit d'équipement
technique de bâtiment entre des pièces adjacentes —
Partie 1: Document cadre
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

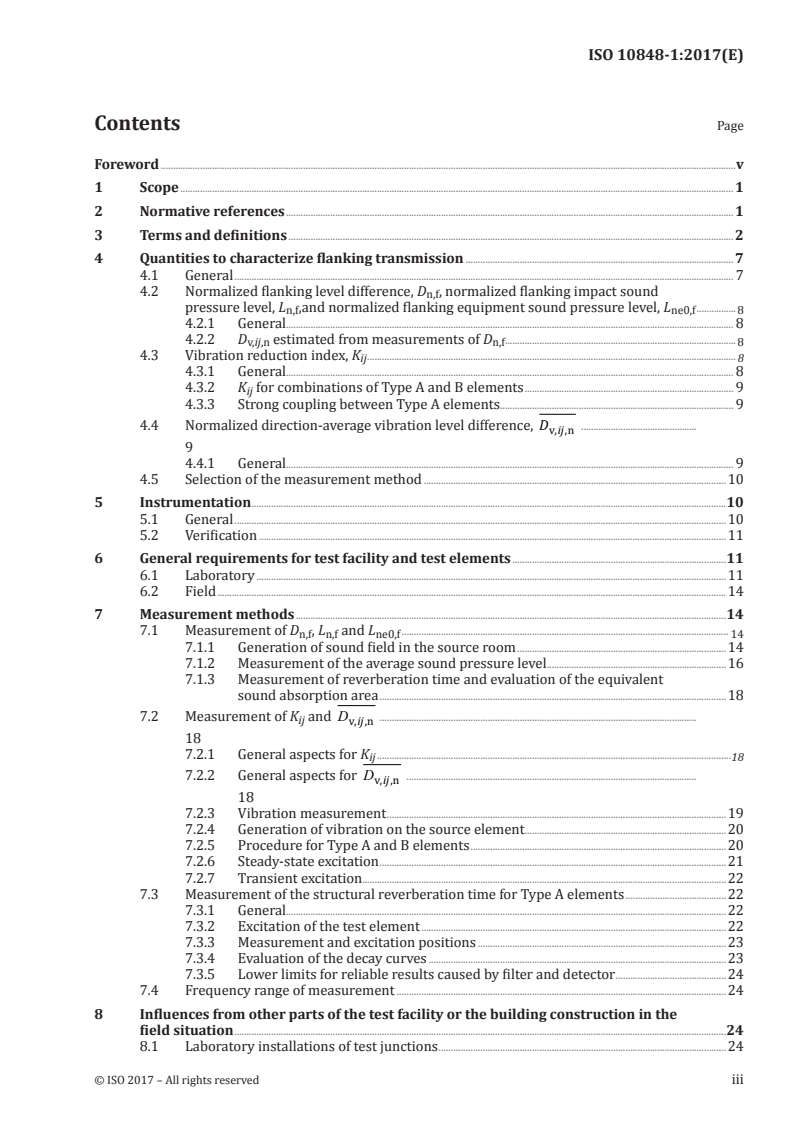

Contents  Page
Foreword .v
1  Scope . 1
2  Normative references . 1
3  Terms and definitions . 2
4  Quantities to characterize flanking transmission . 7
4.1 General . 7
4.2 Normalized flanking level difference, D , normalized flanking impact sound
n,f
pressure level, L ,and normalized flanking equipment sound pressure level, L .
n,f ne0,f 8
4.2.1 General. 8
4.2.2 D estimated from measurements of D .
v,ij,n n,f 8
4.3 Vibration reduction index, K .
ij 8
4.3.1 General. 8
4.3.2 K for combinations of Type A and B elements . 9
ij
4.3.3 Strong coupling between Type A elements. 9
4.4 Normalized direction-average vibration level difference, D .
v,ij,n
4.4.1 General. 9
4.5 Selection of the measurement method .10
5  Instrumentation .10
5.1 General .10
5.2 Verification .11
6  General requirements for test facility and test elements .11
6.1 Laboratory .11
6.2 Field .14
7  Measurement methods .14
7.1 Measurement of D , L and L .
n,f n,f ne0,f 14
7.1.1 Generation of sound field in the source room .14
7.1.2 Measurement of the average sound pressure level .16
7.1.3 Measurement of reverberation time and evaluation of the equivalent
sound absorption area .18
7.2 Measurement of K and D .
ij
v,ij,n
7.2.1 General aspects for K .
ij 18
7.2.2 General aspects for D .
v,ij,n
7.2.3 Vibration measurement .19
7.2.4 Generation of vibration on the source element.20
7.2.5 Procedure for Type A and B elements .20
7.2.6 Steady-state excitation .21
7.2.7 Transient excitation.22
7.3 Measurement of the structural reverberation time for Type A elements .22
7.3.1 General.22
7.3.2 Excitation of the test element .22
7.3.3 Measurement and excitation positions .23
7.3.4 Evaluation of the decay curves .23
7.3.5 Lower limits for reliable results caused by filter and detector .24
7.4 Frequency range of measurement .24
8  Influences from other parts of the test facility or the building construction in the
field situation .24
8.1 Laboratory installations of test junctions .24

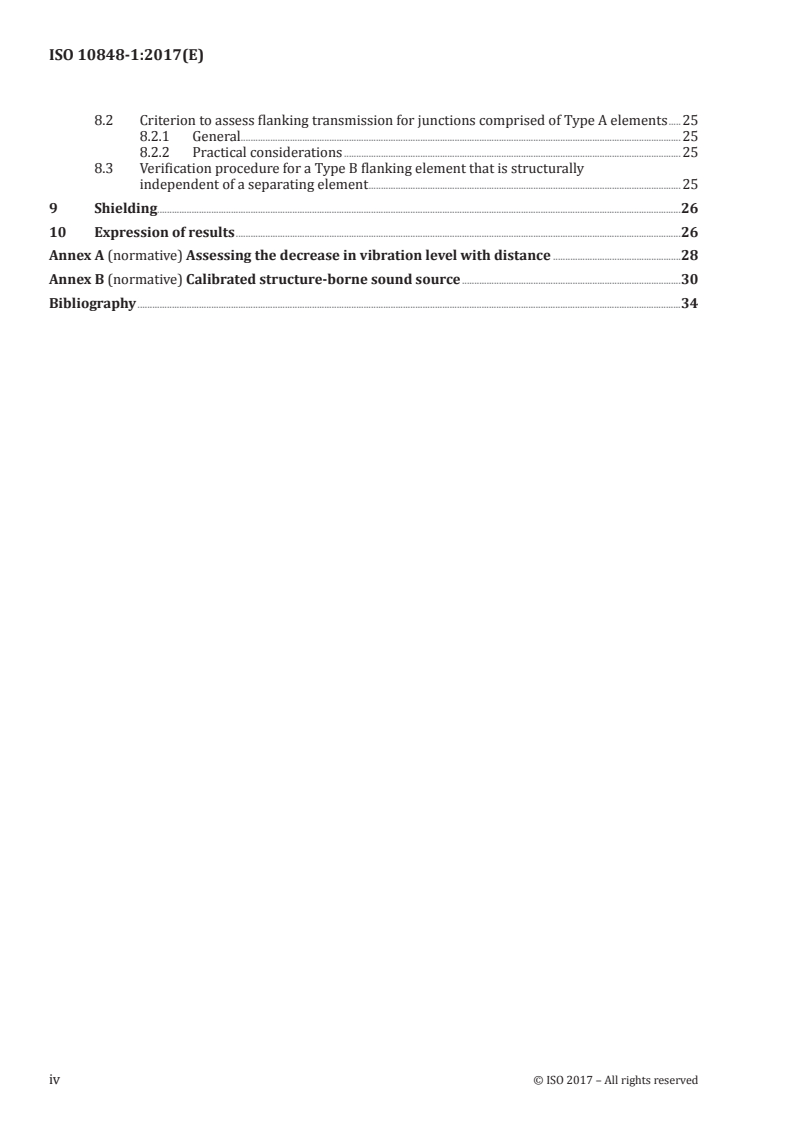

8.2 Criterion to assess flanking transmission for junctions comprised of Type A elements .25
8.2.1 General.25
8.2.2 Practical considerations .25
8.3 Verification procedure for a Type B flanking element that is structurally
independent of a separating element .25
9  Shielding.26
10  Expression of results .26
Annex A (normative) Assessing the decrease in vibration level with distance .28
Annex B (normative) Calibrated structure-borne sound source .30
Bibliography .34
iv © ISO 2017 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by ISO/TC 43, Acoustics, Subcommittee SC 2, Building acoustics.
This second edition cancels and replaces the first edition (ISO 10848-1:2006), which has been
technically revised with the following changes:
a) extension to field measurements;
b) extension to building service equipment;
c) normalized direction-averaged vibration level difference for junctions between lightweight
elements has been introduced;
d) an assessment method for the decrease in vibration level with distance has been introduced;
e) transmission function measurements with a calibrated structure-borne sound source has been
introduced;
f) definitions of element types A and B to avoid issues with the terms “heavy” and “light” have
been added.
A list of all the parts in the ISO 10848 series can be found on the ISO website.
INTERNATIONAL STANDARD ISO 10848-1:2017(E)
Acoustics — Laboratory and field measurement of flanking
transmission for airborne, impact and building service
equipment sound between adjoining rooms —
Part 1:
Frame document
1  Scope
ISO 10848 (all parts) specifies measurement methods to characterize the flanking transmission of one
or several building components. These measurements are performed in a laboratory test facility or in
the field.
The performance of the building components is expressed either as an overall quantity for the
combination of elements and junction (such as the normalized flanking level difference and/or
normalized flanking impact sound pressure level) or as the vibration reduction index of a junction or
the normalized direction-average vibration level difference of a junction.
Two approaches are used for structure-borne sound sources in buildings, a normalized flanking
equipment sound pressure level and a transmission function that can be used to estimate sound
pressure levels in a receiving room due to structure-borne excitation by service equipment in a source
room. The former approach assumes that flanking transmission is limited to one junction (or no
junction if the element supporting the equipment is the separating element), and the latter considers
the combination of direct (if any) and all flanking transmission paths.
This document contains definitions, general requirements for test elements and test rooms, and
measurement methods. Guidelines are given for the selection of the quantity to be measured, depending
on the junction and the types of building elements involved. Other parts of ISO 10848 specify the
application for different types of junction and building elements.
The quantities characterizing the flanking transmission can be used to compare different products, or
to express a requirement, or as input data for prediction methods, such as ISO 12354-1 and ISO 12354-2.
2  Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 717-2, Acoustics — Rating of sound insulation in buildings and of building elements — Part 2: Impact
sound insulation
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in
ordinary rooms
ISO 7626-1, Mechanical vibration and shock — Experimental determination of mechanical mobility —
Part 1: Basic terms and definitions, and transducer specifications
ISO 7626-5, Vibration and shock — Experimental determination of mechanical mobility — Part 5:
Measurements using impact excitation with an exciter which is not attached to the structure
ISO 10140-4:2010, Acoustics — Laboratory measurement of sound insulation of building elements —
Part 4: Measurement procedures and requirements
ISO 10140-5:2010, Acoustics — Laboratory measurement of sound insulation of building elements —
Part 5: Requirements for test facilities and equipment
IEC 61183, Electroacoustics—Random-incidence and diffuse-field calibration of sound level meters
IEC 61260 (all parts), Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1, Electroacoustics — Sound level meters elements — Part 1: Specifications
3  Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1
average sound pressure level in a room
L
ten times the common logarithm of the ratio of the space and time average of the sound pressure
squared to the square of the reference sound pressure, the space average being taken over the entire
room with the exception of those parts where the direct radiation of a sound source or the near field of
the boundaries (walls, etc.) is of significant influence
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: If a continuously moving microphone is used, L is determined as follows:
T
 m 
pt dt
()
 
∫
T
m
 
L =10lg
 
p
 
 
3.2
normalized flanking level difference
D
n,f
difference in the space and time averaged sound pressure level produced in two rooms by one or more
sound sources in one of them, when the transmission only occurs through a specified flanking path and
the result is normalized to an equivalent sound absorption area in the receiving room as follows:
A
DL=−L −10lg
n,f 12
A
where
L is the average sound pressure level in the source room, in dB;
L is the average sound pressure level in the receiving room, in dB;
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m
0 0
Note 1 to entry: This quantity is expressed in decibels.
2 © ISO 2017 – All rights reserved

Note 2 to entry: For clarity, the term D is used when only one flanking path determines the sound transmission
n,f
(such as with suspended ceilings) and the term D is used when only one specified transmission path ij out
n,f,ij
of several paths is considered (such as with structure-borne sound transmission on junctions of three or four
connected elements).
3.3
normalized flanking impact sound pressure level
L
n,f
space and time averaged sound pressure level in the receiving room produced by a tapping machine
operating at different positions on a tested element (floor) in the source room, when the transmission
only occurs through a specified flanking path and the result is normalized to an equivalent sound
absorption area, in the receiving room and is expressed as follows:
A
LL=+10lg
n,f 2
A
where
L is the average sound pressure level in the receiving room, in dB;
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term L is used when only one flanking path determines the sound transmission
n,f
(such as with access floors) and the term L is used when only one specified transmission path ij out of several
n,f,ij
paths is considered (such as with structure-borne sound transmission on junctions of three or four connected
elements).
3.4
normalized flanking equipment sound pressure level
L
ne0,f
space and time averaged sound pressure level in the receiving room produced by a structure-borne
sound source injecting a unit power (1 W) at different positions on a tested element in the source room,
when the transmission only occurs through a specified flanking path and the result is normalized to an
equivalent sound absorption area in the receiving room and is expressed as follows:
A
LL=+10lg
ne0,fe2
A
where
L is the average sound pressure level in the receiving room with a structure-borne sound source
2e
injecting 1 W into the tested element, in dB;
A is the equivalent sound absorption area in the receiving room, in m ;
2 2
A is the reference equivalent sound absorption area, in m ; A = 10 m
0 0
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: For clarity, the term L is used when only one flanking path determines the sound
ne0,f
transmission (such as with equipment installed on access floors or light façades) and the term L is used
ne0,f,ij
when only one specified transmission path ij out of several paths is considered (such as with structure-borne
sound transmission on junctions of three or four connected elements).
Note 3 to entry: The sound pressure level generated by any equipment, L , can be approximated when the
ne,f,equip
equipment has been characterized using EN 15657 and its averaged installed power L has been determined
W,equip
from the spatial average single equivalent mobility of the supporting element as described in EN 15657:2009, C.3
and using EN 15657 to give the installed power from the equipment and receiver characteristics.
3.5
transmission function for excitation position k
D
TF,k
difference between the space and time averaged sound pressure level in the receiving room and the
structure-borne sound power level for a source at excitation position k on the source element as follows:
DL=−L
TF,akkv, W,k
where
−5
L is the average sound pressure level in the receiving room, in dB, referenced to 2 × 10 Pa;
av,k
−12
L is the structure-borne sound power level, in dB, referenced to 10 W.
W,k
Note 1 to entry: This quantity is expressed in decibels.
[25]
Note 2 to entry: The transmission function is specific to the building in which it is measured and quantifies
the combination of all the transmission paths from the power injected at a source position on an element to a
spatial average sound pressure level in a receiving room in a building. In some cases, the transmission function
will only correspond to the combination of all the flanking paths, but in some situations, it will be a combination
of the direct transmission path and all the flanking paths. The building could either be a laboratory set-up (such
as a flanking laboratory with wall and/or floor junctions) or an actual building.
3.6
spatial average transmission function
D
TF,av
average transmission function from K excitation positions on the source element as follows:
K
D /10
 
TF,k
∑
 
k=1
D =10lg
TF,av  
K
 
 
3.7
normalized spatial average transmission function
D
TF,av,n
spatial average transmission function (3.6) which is normalized to an equivalent sound absorption area
in the receiving room that is calculated as follows:
A
DD=+10lg
TF,av,nTF,av
A
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: Normalized transmission functions can be used in the following ways:
a) to assess the accuracy of prediction models such as ISO 12354-1 or ISO 12354-2 which consider a limited
number of flanking transmission paths that are either measured according to ISO 10848 (all parts), or
estimated according to ISO 12354-1 or ISO 12354-2;
b) to create databases of average transmission functions as a simplified prediction tool for different
building types;
c) to determine the optimum position for service equipment in an existing building.
3.8
structural reverberation time
T
s
time that would be required for the velocity or acceleration level in a structure to decrease by 60 dB
after the structure-borne sound source has stopped
Note 1 to entry: This quantity is expressed in seconds.
4 © ISO 2017 – All rights reserved

Note 2 to entry: The definition of T with a decrease by 60 dB of the velocity or acceleration level in a structure
s
can be fulfilled by linear extrapolation of shorter evaluation ranges.
3.9
average velocity level
L
v
ten times the common logarithm of the ratio of the time and space averaged mean-square normal
velocity of an element to the squared reference velocity as follows:
T
 m 
vt dt
()
 
∫
T
m
 
L =10lg
v
 
v
 
 
−9
where v is the reference velocity, in m/s; v = 1 × 10 m/s
0 0
Note 1 to entry: This quantity is expressed in decibels.
−9
Note 2 to entry: The reference velocity preferred in ISO 1683 is 1 × 10 m/s, although a common reference value
−8
in some countries is still v = 5 × 10 m/s.
Note 3 to entry: Instead of the average velocity level, the average acceleration level L can be measured. The
a
−6 2
reference acceleration preferred in ISO 1683 is 1 × 10 m/s .
3.10
velocity level difference
D
v,ij
difference between the average velocity level (3.9) of an element i and that of an element j, when only the
element i is excited (airborne or structure-borne)
Note 1 to entry: This quantity is expressed in decibels.
3.11
direction-averaged velocity level difference
D
v,ij
arithmetic average of D and D as defined as follows:
v,ij v,ji
DD=+D
()
v,ij v,ij v,ji
where
D is the difference between the average velocity level (3.9) of an element i and that of an ele-
v,ij
ment j, when only the element i is excited, in dB;
D is the difference between the average velocity level of an element j and that of an element i,
v,ji
when only the element j is excited, in dB.
Note 1 to entry: This quantity is expressed in decibels.
3.12
equivalent absorption length of an element
a
j
length of a fictional totally-absorbing junction of an element j when the critical frequency is assumed
to be 1 000 Hz, giving the same losses as the total losses of the element j in a given situation as follows:
22, π S
j
a =
j
f
Tc
s,j 0
f
ref
where
T is the structural reverberation time (3.8) of the element j, in s;
s,j
S is the surface area of the element j, in m ;
j
c is the speed of sound in air, in m/s;
f is the frequency, in Hz;
f is the reference frequency, in Hz ( f = 1 000 Hz).
ref ref
Note 1 to entry: This quantity is expressed in metres.
3.13
vibration reduction index
K
ij
direction-averaged velocity level difference (3.11) between two elements across a junction that is
normalised to the junction length and the equivalent sound absorption length of both elements as
follows:
 
l
ij
 
KD=+10lg
ij v,ij
 
aa
ij
 
where
is the direction-averaged velocity level difference between elements i and j, in dB;
D
v,ij
l is the junction length between elements i and j, in m;
ij
a , a are the equivalent absorption lengths of elements i and j, in m.
i j
Note 1 to entry: This quantity is expressed in decibels.
Note 2 to entry: K can be obtained from measurements of the velocity level difference (3.10) in both directions
ij
across the junction and the structural reverberation time (3.8) of the two elements i and j.
3.14
normalized direction-average vibration level difference
D
v,,ij n
difference in velocity level between elements i and j, averaged over the excitation from i and excitation
from j, and normalized to the junction length and the measurement areas on both elements as follows:
 
ll
ij 0
 
DD=+10lg
v,,ij nv,ij
 
SS
m,ijm,
 
where
6 © ISO 2017 – All rights reserved

l is the reference length, in m; l = 1 m;
0 0
S is the area of element i over which the velocity is measured, in m ;
m,i
S is the area of element j over which the velocity is measured, in m .
m,j
Note 1 to entry: This quantity is expressed in decibels.
3.15
Type A element
element with a structural reverberation time (3.8) that is primarily determined by the connected
elements (up to at least the 1 000 Hz one-third octave band) and a decrease in vibration level of less than
6dB across the element in the direction perpendicular to the junction line (up to at least the 1 000 Hz
one-third octave band)
Note 1 to entry: Examples include cast in situ concrete, solid wood (including cross laminated timber panels),
glass, plastic, metal, bricks/blocks/slabs with a finish/topping (e.g. plaster, parge coat, screed, concrete) that
mechanically connects them together.
Note 2 to entry: An element may only be defined as Type A over part or parts of the frequency range. For example,
some masonry walls can be Type A elements in the low-frequency and mid-frequency ranges and a Type B element
[15]
(3.16) in the high-frequency range .
3.16
Type B element
element that is not a Type A element (3.15)
Note 1 to entry: Examples typically include plasterboard/timber cladding on timber or metal frames.
Note 2 to entry: An element may only be defined as Type B over part or parts of the frequency range. For example,
some masonry walls can be Type A elements in the low-frequency and mid-frequency ranges and a Type B
[15]
element in the high-frequency range .
4  Quantities to characterize flanking transmission
4.1  General
Flanking transmission by coupled elements and junctions is characterized in the following ways:
— by vibration transmission across a junction using K for Type A elements or combinations of Type A
ij
and B elements;
— by vibration transmission across a junction using D for Type B elements;
v,ij,n
— by an overall transmission quantity for a specified flanking path (D , L or L ) for Type B
n,f n,f ne0,f
elements.
Each of these quantities has its own restrictions and field of application.
The vibration reduction index is related to the normalized flanking level difference using Formula (1):
   
aa SS
RR+
ij ij
ij
   
KD=− −10lg +10lg (1)
ij n,f
2  l   A 
ij 0
   
where R and R only correspond to resonant transmission for elements i and j, hence R and R measured
i j i j
according to ISO 10140-2 or ISO 15186-1 shall be corrected before they can be inserted in Formula (1)
because they include forced transmission. ISO 12354-1 indicates how to correct the measured sound
reduction index to remove the forced transmission.
The normalized flanking level difference can be calculated from the acoustic performance of the
elements using Formula (2):
RR+  
A
ij
D = ++ΔΔRR ++D 10lg  (2)
n,fvij ,nij,
 
2 ll
0 ij
 
NOTE This relationship can be used to check the consistency of D and D measurements from
n,f
v,ij,n
ISO 10848-3 for Type B elements where the junction has a substantial influence.
4.2  Normalized flanking level difference, D , normalized flanking impact sound
n,f
pressure level, L ,and normalized flanking equipment sound pressure level, L
n,f ne0,f
4.2.1  General
D , L and L characterize the flanking transmission over an element in the source room and an
n,f n,f ne0,f
element in the receiving room, including the sound radiation in the receiving room. D , L and L
n,f n,f ne0,f
depend upon the dimensions of the elements involved. D is measured with airborne excitation, L is
n,f n,f
measured with a standard tapping machine and L is measured according to 7.1.1.3.
ne0,f
4.2.2 D  estimated from measurements of D
v,ij,n n,f
When D is measured for junctions of only Type B elements, D can be estimated from D using
n,f n,f
v,ij,n
Formula (3):
RR+  
A
ij
D = ++ΔΔRR ++D 10lg  (3)
n,fvij ,nij,
 
2 ll
0 ij
 
4.3  Vibration reduction index, K
ij
4.3.1  General
The vibration reduction index K is defined in ISO 12354-1 and ISO 12354-2 as a situation invariant
ij
quantity to characterize a junction between elements. K is measured with structure-borne excitation
ij
and is determined according to Formula (14) which is based on power transmission considerations as
a simplification of Statistical Energy Analysis (SEA). This implies that the following assumptions of
classical SEA are met:
— the coupling between i and j is weak;
— the vibration fields in the elements are diffuse.
K might not be relevant and might not be situation-invariant in the following cases:
ij
a) elements that are strongly coupled, such that the individual elements cannot be considered as SEA
subsystems (see 4.3.3);
b) elements where the vibration field cannot be considered as reverberant due to a significant
decrease in vibration level with distance across the element, for example, due to high internal
losses or periodicity in the structure. This shall be assessed using Annex A;
c) low modal overlap factors or low mode counts (see ISO 10848-4:2017, 6.3.1 for Type A elements).
The above limitations can be used to identify the frequency range where measurements are applicable
to ISO 12354 and indicate potential issues with the accuracy of the measurement results.
8 © ISO 2017 – All rights reserved

4.3.2 K for combinations of Type A and B elements
ij
The formula in 3.13 can be used for combinations of Type A and B elements by replacing the absorption
length of the Type B element(s) with its surface area.
4.3.3  Strong coupling between Type A elements
The measured value of K may not be relevant due to strong coupling, if the condition in Formula (4) is
ij
not satisfied:
 mf 
ijc
D ≥−31dB 0lg  (4)
v,ij
 
mf
jic
 
where
m , m are the masses per unit area of the elements, in kg/m ;
i j
f , f are the critical frequencies of the elements, in Hz.
ci cj
If Formula (4) is not satisfied in the laboratory situation, it might be possible to increase the total
damping by adding damping material to the edges of the elements or by connecting the elements to
other structural elements.
NOTE Connecting test elements to other structural elements increases the likelihood of unwanted flanking
[16]
transmission via structure-borne paths affecting the measurement and therefore the measurement will not
be situation invariant because it will include many additional flanking paths. This is a particular issue with in
situ measurements.
For homogeneous and isotropic elements, f can be calculated by Formula (5):
c
c
f = (5)
c
18, hc
L
where
c is the speed of sound in air, in m/s;
c is the longitudinal wave speed, in m/s;
L
h is the thickness, in m.
For some elements, f can be estimated by identifying the dip in the sound reduction index curve.
c
For orthotropic plates, there are two critical frequencies, f and f , in the x-directions and y-directions
c,x c,y
respectively; hence, an effective critical frequency of the element can be calculated using Formula (6):
ff= f (6)
cc,x c,y
4.4  Normalized direction-average vibration level difference, D
v,ij,n
4.4.1  General
For Type B elements, the use of K is no longer valid due to the existence of non-uniform vibration fields;
ij
[17,18]
however, the use of vibration level difference as a descriptor is still appropriate. Compared to
Type A elements which are rigidly connected, Type B elements often have significantly higher vibration
level differences that are frequency-dependent.
The existence of unwanted airborne and structure-borne flanking paths will limit the possibility to
quantify this transmission path in both the laboratory and the field.
4.5  Selection of the measurement method
The different possibilities mentioned below are summarized in Table 1 according to the types of
junction and elements.
Table 1 — Different measurement methods according to the types of junction and test elements
D and/or L and/or
n,f n,f
Type of junction K
ij D
a
v,,ij n
L
ne0,f
Type A elements Not applicable Applicable if flanking Not applicable
transmission along paths
Laboratory and field
other than ij is suppressed
(see ISO 10848-4)
b
or insignificant
Type B elements where the Applicable after Not applicable Not applicable
junction has verification (see 8.3)
a small influence
Laboratory only
(see ISO 10848-2)
Type B elements where the Applicable after shielding Not applicable Applicable if transmission
junction has a substantial and possible indirect path other than ij is
influence suppressed or
determination of D
v,,ij n
b
insignificant
Laboratory and field
(see ISO 10848-3)
Combination of Type A and Not applicable Applicable if flanking Not applicable
Type B elements transmission along paths
other than ij is suppressed
Laboratory and field
b
or insignificant
(see ISO 10848-4)
a
Shielding is not necessary in the source room for measurement of L and L .
n,f ne0,f
b
Field measurements are allowed.
5  Instrumentation
5.1  General
The loudspeaker shall fulfil the requirements on directivity given in ISO 10140-5:2010, Annex D.
The standard tapping machine shall meet the requirements given in ISO 10140-5:2010, Annex E.
If used, the instruments for measuring sound pressure levels, including microphone(s), as well as
cable(s), windscreen(s), recording devices and other accessories, shall meet the requirements for a class
1 instrument according to IEC 61672-1 for random incidence application.
Specifications and calibration of the vibration transducers shall comply with ISO 7626-1.
The filters shall meet the requirements for a class 1 instrument according to IEC 61260 (all parts).
The reverberation time equipment shall comply with the requirements defined in ISO 3382-2.
All other equipment shall meet the requirements for measurement in Clause 7.
10 © ISO 2017 – All rights reserved

5.2  Verification
Compliance of the sound pressure level measuring instrument, the filters and the sound calibrator
with the relevant requirements shall be verified by the existence of a valid certificate of compliance.
If applicable, random incidence response of the microphone shall be verified by a procedure from
IEC 61183. All compliance testing shall be conducted by a laboratory being accredited or otherwise
nationally authorized to perform the relevant tests and calibrations and ensuring metrological
traceability to the appropriate measurement standards.
Unless national regulations dictate otherwise, it is recommended that the sound calibrator should be
calibrated at intervals not exceeding one year, the compliance of the instrumentation system with
the requirements of IEC 61672-1 should be verified at intervals not exceeding two years, and the
compliance of the filter set with the requirements of IEC 61260 (all parts) should be verified at intervals
not exceeding two years.
6  General requirements for test facility and test elements
6.1 Laboratory
For laboratory measurements of D , L , and L , the test facility shall comply with the following
n,f n,f ne0,f
requirements, corresponding to the general requirements of rooms for laboratory tests with suppressed
flanking transmission specified in ISO 10140-5 unless there are specific requirements on dimensions in
a product standard.
NOTE For example, with unitized products such as curtain walling, EN 13830 gives dimensions for the test
elements.
The volumes and corresponding dimensions of the laboratory test rooms should not be exactly the
same. A difference in room volumes and/or in the linear dimensions of at least 10 % is recommended.
The room volumes shall be at least 50 m . The ratios of the room dimensions should be chosen so that
the modal frequencies in the low-frequency bands are spaced as uniformly as possible. Large variations
of the sound pressure level in the room indicate the presence of strong standing waves. In this case,
it is necessary to install diffusing elements in the rooms. The positions and the necessary number of
diffusing elements shall be evaluated by experiments with the goal that the measured quantity (for
example, D ) is not influenced when further diffusing elements are installed (see ISO 10140-5).
n,f
Under normal test conditions, the reverberation time in rooms with a test element installed shall not
exceed 2 s and shall not be less than 1 s. Where the reverberation time at low frequencies (50 Hz to
200 Hz) exceeds 2 s, a check shall be made to determine whether the measured quantity (for example,
D ) depends on the reverberation time. When such a dependence is found, even with diffusors in the
n,f
rooms, the room shall be modified to adjust the reverberation time to values between 1 s and not higher
2/3 3
than 2 (V/50) s at low frequencies (V is the value of the room volume in m ).
The background noise level in the receiving room shall be sufficiently low to permit measurements of
the sound transmitted from the source room, considering the power output in the source room and the
sound insulation of the test elements for which the laboratory is intended.
The dimensions of the test elements that form the junction shall be as given in Figures 1 and 2. The test
element may be of a dimension smaller than the dimension of the test facility. In these cases, the gap
shall be filled with an element with sufficient sound insulation.
Examples of test facilities for different kinds of junctions are shown on Figure 3. To assess the possible
influence of sound transmission through the envelope of the facility or through a filler element, shielding
of these surfaces in the test rooms shall be applied according to the procedures specified in Clause 9.
i
NOTE All dimensions are considered from the surface of the elements
l ≥ 2,3 m
ij
3,0 m ≤ l < 6,0 m for all elements i
i
ll−
ij i
≥01, when the junction only contains Type A elements
l
i
ll−
ij
≥01, when the junction only contains Type A elements
l
i
Figure 1 — Vertical junction
12 © ISO 2017 – All rights reserved
ij
i
NOTE All dimensions are considered from the surface of the elements
l ≥ 2,3 m
ij
3,0 m ≤ l < 6,0 m for all elements i
i
ll−
ij i
≥ 01, when the junction only contains Type A elements
l
i
ll−
ll> ,,≥01 when the junction only contains Type A elements
l
Figure 2 — Horizontal junction
ij
j
Key
1 horizontal section of T-junction – horizontal transmission
2 vertical section of T-junction – vertical transmission
3 horizontal section of cross-junction – horizontal transmission
4 vertical section of cross-junction – vertical transmission
Figure 3 — Examples of test facilities for different kinds of junctions
6.2  Field
The requirements on the test facility and test elements for laboratory measurements in 6.1 can be used
as a guide for field measurements. However, it will not usually be possible to satisfy them in the field;
hence, the connected building structure shall be described in the test report.
For measurements requiring sound pressure levels in rooms, the room volumes shall be at least 25 m .
7  Measurement methods
7.1  Measurement of D , L and L
n,f n,f ne0,f
7.1.1  Generation of sound field in the source room
7.1.1.1  Airborne sound
The sound generated in the source room shall be steady and shall have a continuous spectrum in the
frequency range considered. Pink noise or white noise as the source signal
...

NORME ISO
INTERNATIONALE 10848-1
Deuxième édition
2017-09
Acoustique — Mesurage en
laboratoire et sur site des
transmissions latérales du bruit
aérien, des bruits de choc et du bruit
d'équipement technique de bâtiment
entre des pièces adjacentes —
Partie 1:
Document cadre
Acoustics — Laboratory and field measurement of flanking
transmission for airborne, impact and building service equipment
sound between adjoining rooms —
Part 1: Frame document
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

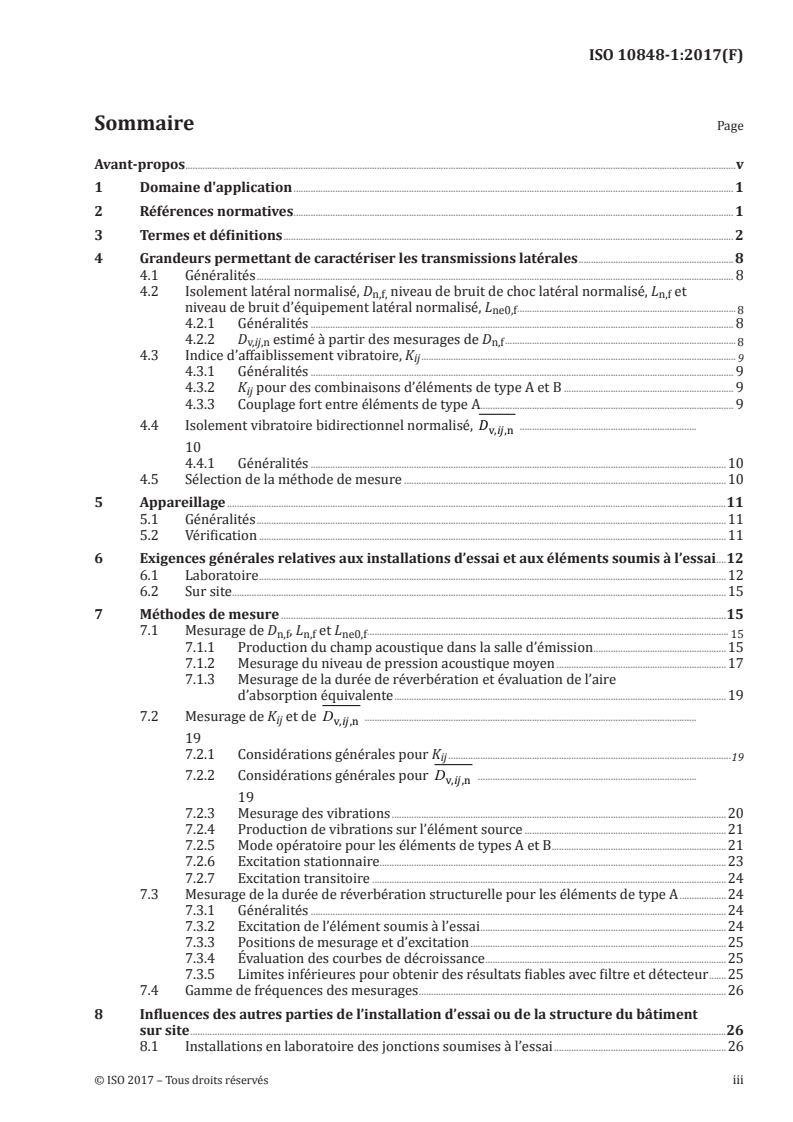

Sommaire Page
Avant-propos .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Grandeurs permettant de caractériser les transmissions latérales .8
4.1 Généralités . 8
4.2 Isolement latéral normalisé, D niveau de bruit de choc latéral normalisé, L et
n,f, n,f
niveau de bruit d’équipement latéral normalisé, L .
ne0,f 8
4.2.1 Généralités . 8
4.2.2 D estimé à partir des mesurages de D .
v,ij,n n,f 8
4.3 Indice d’affaiblissement vibratoire, K .
ij 9
4.3.1 Généralités . 9
4.3.2 K pour des combinaisons d’éléments de type A et B . 9
ij
4.3.3 Couplage fort entre éléments de type A. 9
4.4 Isolement vibratoire bidirectionnel normalisé, D .
v,ij,n
4.4.1 Généralités .10
4.5 Sélection de la méthode de mesure .10
5 Appareillage .11
5.1 Généralités .11
5.2 Vérification .11
6 Exigences générales relatives aux installations d’essai et aux éléments soumis à l’essai .12
6.1 Laboratoire .12
6.2 Sur site .15
7 Méthodes de mesure .15
7.1 Mesurage de D , L et L .
n,f n,f ne0,f 15
7.1.1 Production du champ acoustique dans la salle d’émission .15
7.1.2 Mesurage du niveau de pression acoustique moyen .17
7.1.3 Mesurage de la durée de réverbération et évaluation de l’aire
d’absorption équivalente .19
7.2 Mesurage de K et de D .
ij
v,ij,n
7.2.1 Considérations générales pour K .
ij 19
7.2.2 Considérations générales pour D .
v,ij,n
7.2.3 Mesurage des vibrations .20
7.2.4 Production de vibrations sur l’élément source .21
7.2.5 Mode opératoire pour les éléments de types A et B .21
7.2.6 Excitation stationnaire.23
7.2.7 Excitation transitoire .24
7.3 Mesurage de la durée de réverbération structurelle pour les éléments de type A .24
7.3.1 Généralités .24
7.3.2 Excitation de l’élément soumis à l’essai .24
7.3.3 Positions de mesurage et d’excitation .25
7.3.4 Évaluation des courbes de décroissance .25
7.3.5 Limites inférieures pour obtenir des résultats fiables avec filtre et détecteur .25
7.4 Gamme de fréquences des mesurages .26
8 Influences des autres parties de l’installation d’essai ou de la structure du bâtiment
sur site .26
8.1 Installations en laboratoire des jonctions soumises à l’essai .26

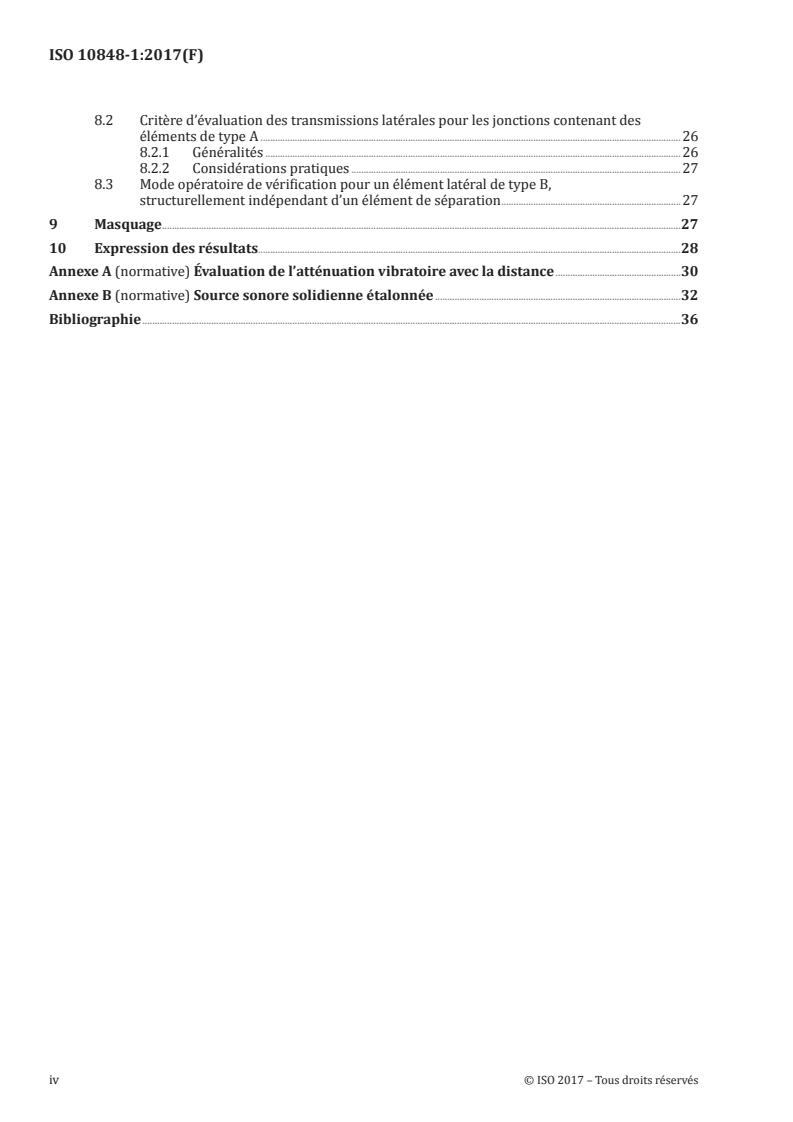

8.2 Critère d’évaluation des transmissions latérales pour les jonctions contenant des
éléments de type A .26
8.2.1 Généralités .26
8.2.2 Considérations pratiques .27
8.3 Mode opératoire de vérification pour un élément latéral de type B,
structurellement indépendant d’un élément de séparation .27
9 Masquage .27
10 Expression des résultats.28
Annexe A (normative) Évaluation de l’atténuation vibratoire avec la distance .30
Annexe B (normative) Source sonore solidienne étalonnée .32
Bibliographie .36
iv © ISO 2017 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir http://
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique l’ISO/TC 43, Acoustique, sous-comité SC 2,
Acoustique des bâtiments.
Cette deuxième édition annule et remplace la première édition (ISO 10848-1:2006), qui a fait l’objet des
modifications techniques suivantes:
a) extension aux mesurages sur site;
b) extension aux équipements technique de bâtiment;
c) introduction de l’isolement vibratoire bidirectionnel normalisé pour les jonctions entre les
éléments légers;
d) introduction d’une méthode d’évaluation pour l’affaiblissement vibratoire avec la distance;
e) introduction des mesurages de la fonction de transmission avec une source solidienne étalonnée;
f) ajout des définitions des types d’élément A et B pour éviter les problèmes avec les termes «lourd» et
«léger».
Une liste de toutes les parties de la série ISO 10848 est disponible sur le site Internet de l’ISO.
NORME INTERNATIONALE ISO 10848-1:2017(F)
Acoustique — Mesurage en laboratoire et sur site des
transmissions latérales du bruit aérien, des bruits de choc
et du bruit d'équipement technique de bâtiment entre des
pièces adjacentes —
Partie 1:
Document cadre
1 Domaine d'application
L’ISO 10848 (toutes les parties) spécifie les méthodes de mesure pour la caractérisation des
transmissions latérales d’un ou de plusieurs éléments de construction. Ces mesurages sont effectués en
laboratoire d’essai ou sur site.
Les performances des éléments de construction sont exprimées en tant que grandeur globale pour
la combinaison des éléments et de la jonction (telle que l’isolement latéral normalisé et/ou le niveau
de bruit de choc latéral normalisé) ou en tant qu’indice d’affaiblissement vibratoire d’une jonction ou
d’isolement vibratoire bidirectionnel normalisé d’une jonction.
Deux grandeurs sont utilisées pour les sources solidiennes dans les bâtiments, un niveau de bruit
d’équipement latéral normalisé et une fonction de transmission qui peut être utilisée pour estimer
les niveaux de pression acoustique dans une salle de réception dus à l’excitation solidienne par un
équipement technique dans une salle d’émission. La première méthode suppose que les transmissions
latérales sont limitées à une jonction (ou aucune jonction si l’élément supportant l’équipement est
l’élément de séparation), et la seconde considère la combinaison du chemin de transmission direct (le
cas échéant) et de tous les chemins de transmission latéraux.
Le présent document comprend les définitions, les exigences générales relatives aux éléments et aux
salles d’essai, ainsi que les méthodes de mesure. Des lignes directrices sont données pour la sélection
de la grandeur à mesurer, en fonction de la jonction et des types d’éléments de construction impliqués.
Les autres parties de l’ISO 10848 spécifient l’application aux différents types d’éléments de jonction et
de construction.
Les grandeurs caractérisant la transmission latérale peuvent être utilisées pour comparer différents
produits, pour exprimer une exigence ou comme données d’entrée des méthodes de prévision telles que
l’ISO 12354-1 et l’ISO 12354-2.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 717-1, Acoustique — Évaluation de l'isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 717-2, Acoustique — Évaluation de l'isolement acoustique des immeubles et des éléments de
construction — Partie 2: Protection contre le bruit de choc
ISO 3382-2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 7626-1, Vibrations et chocs mécaniques — Détermination expérimentale de la mobilité mécanique —
Partie 1: Termes et définitions fondamentaux et spécification des transducteurs
ISO 7626-5, Vibrations et chocs — Détermination expérimentale de la mobilité mécanique — Partie 5:
Mesurages à partir d'une excitation par choc appliquée par un excitateur non solidaire de la structure
ISO 10140-4:2010, Acoustique — Mesurage en laboratoire de l'isolation acoustique des éléments de
construction — Partie 4: Exigences et modes opératoires de mesure
ISO 10140-5:2010, Acoustique — Mesurage en laboratoire de l'isolation acoustique des éléments de
construction — Partie 5: Exigences relatives aux installations et appareillage d'essai
IEC 61183, Électroacoustique — Étalonnage des sonomètres sous incidence aléatoire et en champ diffus
IEC 61260 (toutes les parties), Électroacoustique — Filtres de bande d’octave et de bande d’une fraction
d’octave
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/;
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp.
3.1
niveau de pression acoustique moyen dans une salle
L
dix fois le logarithme décimal du rapport de la moyenne spatio-temporelle des carrés des pressions
acoustiques au carré de la pression acoustique de référence, la moyenne spatiale étant comprise dans
toute l’étendue de la salle, à l’exception des zones où le rayonnement direct de la source sonore et le
champ proche des limites (murs, etc.) exerce une influence notable
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Si l’on utilise un microphone en déplacement continu, L est déterminé de la manière suivante:
T
 m 
pt dt
()
 
∫
T
m
 
L =10lg
 
p
 
 
3.2
isolement acoustique latéral normalisé
D
n,f
différence des niveaux de pression acoustique moyennés de façon spatio-temporelle, entre deux
salles pour une ou plusieurs sources sonores placées dans l’une d’elles, la transmission se produisant
uniquement par un chemin latéral spécifié et le résultat étant normalisé à une aire d’absorption
équivalente dans la salle de réception et exprimé conformément à:
A
DL=−L −10lg
n,f 12
A
où
2 © ISO 2017 – Tous droits réservés

L est le niveau de pression acoustique moyen dans la salle d’émission, en dB;
L est le niveau de pression acoustique moyen dans la salle de réception, en dB;
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme D est utilisé lorsqu’un seul chemin latéral détermine la
n,f
transmission acoustique (comme avec les plafonds suspendus) et le terme D est utilisé lorsqu’un seul chemin
n,f,ij
de transmission spécifié i parmi plusieurs chemins est pris en compte (comme avec une transmission solidienne
j
par des jonctions de trois ou quatre éléments couplés).
3.3
niveau de bruit de choc latéral normalisé
L
n,f
niveau de pression acoustique moyenné de façon spatio-temporelle, dans la salle de réception, résultant
du fonctionnement de la machine à chocs, à divers emplacements sur l’élément (plancher) soumis à
l’essai dans la salle d’émission, lorsque la transmission ne se produit que par un chemin latéral spécifié
et le résultat étant normalisé à une aire d’absorption équivalente dans la salle de réception et exprimé
conformément à:
A
LL=+10lg
n,f 2
A
où
L est le niveau de pression acoustique moyen dans la salle de réception, en dB;
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme L est utilisé lorsqu’un seul chemin latéral détermine la
n,f
transmission acoustique (comme avec les planchers techniques) et le terme L est utilisé lorsqu’un seul chemin
n,f,ij
de transmission spécifié i parmi plusieurs chemins est pris en compte (comme avec une transmission solidienne
j
par des jonctions de trois ou quatre éléments couplés).
3.4
niveau de bruit d’équipement latéral normalisé
L
ne0,f
niveau de pression acoustique moyenné de façon spatio-temporelle, dans la salle de réception, résultant
de l’injection par une source solidienne d’une puissance unitaire (1 W), à divers emplacements sur
l’élément soumis à l’essai dans la salle d’émission, lorsque la transmission ne se produit que par un
chemin latéral spécifié et le résultat étant normalisé à une aire d’absorption équivalente dans la salle de
réception et exprimé conformément à:
A
LL=+10lg
ne0,fe2
A
où
L est le niveau de pression acoustique moyen dans la salle de réception avec une source soli-
2e
dienne injectant 1 W dans l’élément soumis à l’essai, en dB;
A est l’aire d’absorption équivalente de la salle de réception, en m ;
2 2
A est l’aire d’absorption équivalente de référence, en m ; A = 10 m
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Pour plus de clarté, le terme L est utilisé lorsqu’un seul chemin latéral détermine la
ne0,f
transmission acoustique (comme avec un équipement installé sur des planchers techniques ou des façades
légères) et le terme L est utilisé lorsqu’un seul chemin de transmission spécifié i parmi plusieurs chemins
ne0,f,ij j
est pris en compte (comme avec une transmission solidienne par des jonctions de trois ou quatre éléments
couplés).
Note 3 à l'article: Le niveau de pression acoustique produit par tout équipement, L , peut être approché
ne,f,équip
lorsque l’équipement a été caractérisé à l’aide de l’EN 15657 et que sa puissance installée moyenne L a été
W,équip
déterminée à partir de la moyenne spatiale de la mobilité équivalente unique de l’élément support, conformément
à la description de l’EN 15657:2009, C.3 et en utilisant l’EN 15657 pour obtenir la puissance installée à partir des
caractéristiques de l’équipement et du récepteur.
3.5
fonction de transmission pour la position d’excitation k
D
TF,k
différence entre le niveau de pression acoustique moyenné de façon spatio-temporelle dans la salle
de réception et le niveau de puissance installée de la source solidienne pour une source à la position
d’excitation k sur l’élément source, exprimée conformément à:
DL=−L
TF,mkkoy,W,k
où
L est le niveau de pression acoustique moyen dans la salle de réception, en dB, rapporté à
moy,k
−5
2 × 10 Pa;
−12
L est le niveau de puissance installée de la source solidienne, en dB, rapporté à 10 W
W,k
Note 1 à l'article: Cette grandeur est exprimée en décibels.
[25]
Note 2 à l'article: La fonction de transmission est propre au bâtiment dans lequel elle est mesurée et quantifie
la combinaison de tous les chemins de transmission de la puissance injectée à une position de la source sur
un élément à un niveau de pression acoustique moyen spatial dans une salle de réception à l’intérieur d’un
bâtiment. Dans certains cas, la fonction de transmission ne correspondra qu’à la combinaison de tous les chemins
latéraux, mais dans d’autres situations, il s’agira d’une combinaison du chemin de transmission direct et de tous
les chemins latéraux. Le bâtiment peut être un dispositif de laboratoire (tel qu’un laboratoire de transmission
latérale par des jonctions de murs et/ou de planchers) ou un bâtiment sur site.
3.6
fonction de transmission moyenne spatiale
D
TF,moy
fonction de transmission moyenne à partir de K positions d’excitation sur l’élément source exprimée
conformément à:
K
 D /10 
TF,k
∑ 
k=1
D =10lg
TF,moy
 
K
 
 
4 © ISO 2017 – Tous droits réservés

3.7
fonction de transmission moyenne spatiale normalisée
D
TF,moy,n
fonction de transmission moyenne spatiale (3.6) qui est normalisée à une aire d’absorption équivalente
dans la salle de réception, calculée conformément à:
A
DD=+10lg
TF,moy,n TF,moy
A
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: Les fonctions de transmission normalisées peuvent être utilisées des manières suivantes:
a) pour évaluer la précision des modèles de prévision tels que l’ISO 12354-1 ou l’ISO 12354-2 qui tiennent
compte d’un nombre limité de chemins de transmission latéraux mesurés conformément à l’ISO 10848
(toutes les parties), ou estimés conformément à l’ISO 12354-1 ou à l’ISO 12354-2;
b) pour créer des bases de données des fonctions de transmission moyennes comme outil de prévision simplifié
pour différents types de bâtiments;
c) pour déterminer la position optimale de l’équipement technique dans un bâtiment existant.
3.8
durée de réverbération structurale
T
s
durée que prendrait pour une structure le niveau de vitesse ou d’accélération pour décroître de 60 dB
après l’arrêt de la source solidienne
Note 1 à l'article: Cette grandeur est exprimée en secondes.
Note 2 à l'article: La définition de T pour une structure dont le niveau de vitesse ou d’accélération décroît de
s
60 dB peut être satisfaite par extrapolation linéaire de gammes d’évaluation plus courtes.
3.9
niveau de vitesse moyen
L
v
dix fois le logarithme décimal du rapport de la vitesse normale au carré de la moyenne spatio-temporelle
d’un élément à la vitesse de référence au carré, exprimé conformément à:
T
 1 m 
vt dt
()
 
∫
T
m
 
L =10lg
v
 
v
 
 
−9
où v est la vitesse de référence, en m/s; v = 1 × 10 m/s
0 0
Note 1 à l'article: Cette grandeur est exprimée en décibels.
−9
Note 2 à l'article: La vitesse de référence recommandée dans l’ISO 1683 est de 1 × 10 m/s, bien que certains
−8
pays utilisent encore une valeur de référence commune de v = 5 × 10 m/s.
Note 3 à l'article: Il est possible de mesurer le niveau d’accélération moyen, L , au lieu du niveau de vitesse moyen.
a
−6 2
L’accélération de référence recommandée dans l’ISO 1683 est de 1 × 10 m/s .
3.10
isolement vibratoire
D
v,ij
différence entre le niveau de vitesse moyen (3.9) d’un élément i et celui d’un élément j, lorsque seul
l’élément i est excité (bruit aérien ou solidien)
Note 1 à l'article: Cette grandeur est exprimée en décibels.
3.11
isolement vibratoire bidirectionnel
D
v,ij
moyenne arithmétique de D et D telle que définie par:
v,ij v,ji
DD=+D
()
v,ij v,ij v,ji
où
D est la différence entre le niveau de vitesse moyen (3.9) d’un élément i et celui d’un élément j,
v,ij
lorsque seul l’élément i est excité, en dB;
D est la différence entre le niveau de vitesse moyen d’un élément j et celui d’un élément i,
v,ji
lorsque seul l’élément j est excité, en dB
Note 1 à l'article: Cette grandeur est exprimée en décibels.
3.12
longueur d’absorption équivalente d’un élément
a
j
longueur d’une jonction fictive totalement absorbante d’un élément j, si sa fréquence critique est
supposée égale à 1 000 Hz, donnant la même perte que les pertes totales de l’élément j dans une situation
donnée, exprimée par:
22, π S
j
a =
j
f
Tc
s,j 0
f
réf
où
T est la durée de réverbération structurale (3.8) de l’élément j, en s;
s,j
S est la surface de l’élément j, en m ;
j
c est la célérité du son dans l’air, en m/s;
f est la fréquence, en Hz;
f est la fréquence de référence, en Hz (f = 1 000 Hz)
réf réf
Note 1 à l'article: Cette grandeur est exprimée en mètres.
3.13
indice d’affaiblissement vibratoire
K
ij
isolement vibratoire bidirectionnel (3.11) entre deux éléments sur une jonction normalisée à la longueur
de jonction et à la longueur d’absorption équivalente des deux éléments, exprimé par:
 
l
ij
 
KD=+10lg
ij v,ij
 
aa
ij
 
où
6 © ISO 2017 – Tous droits réservés

est l’isolement vibratoire bidirectionnel entre un élément i et un élément j, en dB;
D
v,ij
l est la longueur de la jonction entre les éléments i et j, en m;
ij
a , a sont les longueurs d’absorption équivalentes des éléments i et j, en m
i j
Note 1 à l'article: Cette grandeur est exprimée en décibels.
Note 2 à l'article: K peut être obtenu par mesurages de l’isolement vibratoire (3.10) dans les deux directions sur
ij
la jonction et la durée de réverbération structurale (3.8) des deux éléments i et j.
3.14
isolement vibratoire bidirectionnel normalisé
D
v,,ij n
isolement vibratoire entre des éléments i et j, moyenné sur l’excitation de i et l’excitation de j, et normalisé
à la longueur de jonction et aux aires de mesure des deux éléments, exprimé conformément à:
 
ll
ij 0
 
DD=+10lg
v,,ij nv,ij
 
SS
m,ijm,
 
où
l est la longueur de référence, en m; l = 1 m;
0 0
S est l’aire de l’élément i sur laquelle la vitesse est mesurée, en m ;
m,i
S est l’aire de l’élément j sur laquelle la vitesse est mesurée, en m
m,j
Note 1 à l'article: Cette grandeur est exprimée en décibels.
3.15
élément de type A
élément avec une durée de réverbération structurale (3.8) principalement déterminée par les éléments
qui lui sont connectés (au moins jusqu’à la bande de tiers d’octave de 1 000 Hz) et une diminution du
niveau vibratoire inférieure à 6 dB sur l’élément dans la direction perpendiculaire à la jonction (au
moins jusqu’à la bande de tiers d’octave de 1 000 Hz)
Note 1 à l'article: Il peut s’agir, par exemple, de béton coulé in situ, de bois plein (y compris des panneaux de bois
lamellé croisé), de verre, de plastique, de métal, de briques/blocs/dalles avec un revêtement/une finition (par
exemple plâtre, crépi, chape, béton) qui les connecte mécaniquement.
Note 2 à l'article: Un élément peut n’être défini comme étant de type A que sur une ou plusieurs parties de la
gamme de fréquences. Par exemple, certains murs en maçonnerie peuvent être des éléments de type A sur les
gammes des basses fréquences et des moyennes fréquences et des éléments de type B (3.16) sur la gamme des
[15]
hautes fréquences .
3.16
élément de type B
élément qui n’est pas un élément de type A (3.15)
Note 1 à l'article: Par exemple, plaques de plâtre/bardage en bois sur des ossatures en bois ou en métal.
Note 2 à l'article: Un élément peut n’être défini comme étant de type B que sur une ou plusieurs parties de la
gamme de fréquences. Par exemple, certains murs en maçonnerie peuvent être des éléments de type A sur les
gammes des basses fréquences et des moyennes fréquences et des éléments de type B sur la gamme des hautes
[15]
fréquences .
4 Grandeurs permettant de caractériser les transmissions latérales
4.1 Généralités
Les transmissions latérales par des éléments couplés et des jonctions sont caractérisées des manières
suivantes:
— par la transmission vibratoire par une jonction en utilisant K pour des éléments de type A ou des
ij
combinaisons d’éléments de types A et B;
— par la transmission vibratoire par une jonction en utilisant D pour des éléments de type B;
v,ij,n
— par une grandeur de transmission globale pour un chemin latéral spécifié (D , L ou L ) pour
n,f n,f ne0,f
des éléments de type B.
Chacune de ces grandeurs a ses propres limites et son champ d’application.
L’indice d’affaiblissement vibratoire est lié à l’isolement latéral normalisé par la Formule (1):
   
aa SS
RR+
ij ij
ij
   
KD=− −10lg +10lg (1)
ij n,f
2  l   A 
ij 0
   
où R et R ne correspondent qu’à une transmission des ondes libre pour les éléments i et j, donc R et
i j i
R mesurés conformément à l’ISO 10140-2 ou l’ISO 15186-1 doivent être corrigés avant de pouvoir être
j
insérés dans la Formule (1), car ils comprennent une transmission des ondes forcée. L’ISO 12354-1 indique
comment corriger l’indice d’affaiblissement acoustique mesuré pour éliminer la transmission forcée.
L’isolement latéral normalisé peut être calculé à partir de la performance acoustique des éléments en
utilisant la Formule (2):
 
RR+
A
ij
D = ++ΔΔRR ++D 10lg  (2)
n,fvij ,nij,
 
2 ll
0 ij
 
NOTE Cette relation peut être utilisée pour vérifier la cohérence des mesurages de D et D
n,f
v,ij,n
conformément à l’ISO 10848-3 pour des éléments de type B dans lesquels la jonction a une influence importante.
4.2 Isolement latéral normalisé, D niveau de bruit de choc latéral normalisé, L et
n,f, n,f
niveau de bruit d’équipement latéral normalisé, L
ne0,f
4.2.1 Généralités
D , L et L caractérisent les transmissions latérales par un élément dans la salle d’émission et par
n,f n,f ne0,f
un élément dans la salle de réception, y compris le rayonnement acoustique dans la salle de réception.
D , L et L dépendent des dimensions des éléments impliqués. D est mesuré avec une excitation
n,f n,f ne0,f n,f
aérienne, L est mesuré avec une machine à chocs normalisée et L est mesuré conformément
n,f ne0,f
à 7.1.1.3.
4.2.2 D estimé à partir des mesurages de D
v,ij,n n,f
Lorsque D est mesuré pour des jonctions d’éléments de type B uniquement, D peut être estimé à
n,f
v,ij,n
partir de D en utilisant la Formule (3):
n,f
 
RR+
A
ij
D = ++ΔΔRR ++D 10lg  (3)
n,fvij ,nij,
 
2 ll
0 ij
 
8 © ISO 2017 – Tous droits réservés

4.3 Indice d’affaiblissement vibratoire, K
ij
4.3.1 Généralités
L’indice d’affaiblissement vibratoire, K , est défini dans l’ISO 12354-1 et l’ISO 12354-2 comme une
ij
grandeur invariante pertinente pour caractériser une jonction entre éléments. K est mesuré avec une
ij
excitation solidienne et est déterminé conformément à la Formule (14), qui s’appuie sur des critères
de transmission de puissance comme une simplification de la théorie SEA (de l’anglais Statistical
Energy Analysis, analyse statistique de l’énergie). Cela implique que les hypothèses suivantes de la SEA
classique sont satisfaites:
— le couplage entre i et j est faible;
— les champs vibratoires dans les éléments sont diffus.
K peut ne pas être pertinent et peut ne pas être invariant dans les cas suivants:
ij
a) des éléments fortement couplés, tels que les éléments individuels, ne peuvent pas être considérés
comme des sous-systèmes de la SEA (voir 4.3.3);
b) des éléments dont le champ vibratoire ne peut être considéré comme réverbérant du fait d’une
réduction significative du niveau vibratoire avec la distance sur l’élément, en raison par exemple
de pertes internes élevées ou d’une périodicité dans la structure. Cela doit être évalué à l’aide de
l’Annexe A;
c) facteurs de recouvrement modal faibles, ou nombre de modes faible (voir l’ISO 10848-4:2017, 6.3.1
pour les éléments de type A).
Les limites ci-dessus peuvent être utilisées pour identifier la gamme de fréquences où les mesurages
sont applicables à l’ISO 12354 et indiquent des problèmes potentiels avec la précision des valeurs
mesurées.
4.3.2 K pour des combinaisons d’éléments de type A et B
ij
La formule de 3.13 peut être utilisée pour les combinaisons d’éléments de type A et B en remplaçant la
longueur d’absorption de l’élément ou des éléments de type B par leur aire.
4.3.3 Couplage fort entre éléments de type A
La valeur mesurée de K peut ne pas être pertinente du fait d’un couplage fort, si la condition de la
ij
Formule (4) n’est pas satisfaite:
 mf 
ijc
D ≥−31dB 0lg  (4)
v,ij
 
mf
jic
 
où
m , m sont les masses surfaciques des éléments, en kg/m ;
i j
f , f sont les fréquences critiques des éléments, en Hz.
ci cj
Si la Formule (4) n’est pas satisfaite en laboratoire, il peut être possible d’augmenter l’amortissement
total en ajoutant du matériau amortissant sur les bords des éléments ou en couplant les éléments à
d’autres éléments structurels.
NOTE La liaison des éléments soumis à l’essai à d’autres éléments structurels augmente la probabilité de
[16]
transmissions latérales parasites par des chemins solidiens affectant le mesurage et le mesurage ne sera
donc pas invariant, car il comprendra de nombreux chemins latéraux supplémentaires. Ce problème se pose
particulièrement pour les mesurages in situ.
Pour des éléments homogènes et isotropes, f peut être calculée selon la Formule (5):
c
c
f = (5)
c
18, hc
L
où
c est la célérité du son dans l’air, en m/s;
c est la célérité de l’onde longitudinale, en m/s;
L
h est l’épaisseur, en m.
Pour certains éléments, f peut être estimée en identifiant l’inflexion dans la courbe de l’indice
c
d’affaiblissement acoustique.
Pour les plaques orthotropes, il existe deux fréquences critiques, f et f , respectivement suivant l’axe
c,x c,y
x et l’axe y; une fréquence critique réelle de l’élément peut donc être calculée à l’aide de la Formule (6):
ff= f (6)
cc,x c,y
4.4 Isolement vibratoire bidirectionnel normalisé, D
v,ij,n
4.4.1 Généralités
Pour les éléments de type B, l’utilisation de K n’est plus valide en raison de l’existence de champs
ij
vibratoires non uniformes; cependant, l’utilisation de l’isolement vibratoire en tant que descripteur est
[17,18]
toujours pertinente . Par rapport aux éléments de type A, qui font l’objet d’un couplage rigide, les
éléments de type B ont souvent des isolements vibratoires significativement supérieurs et dépendants
de la fréquence.
L’existence de chemins latéraux aériens et solidiens parasites limitera la possibilité de quantifier ce
chemin de transmission en laboratoire comme sur site.
4.5 Sélection de la méthode de mesure
Le Tableau 1 résume les différentes possibilités mentionnées ci-dessous en fonction des types de
jonctions et d’éléments.
10 © ISO 2017 – Tous droits réservés

Tableau 1 — Différentes méthodes de mesure en fonction des types de jonctions et d’éléments
soumis à l’essai
a
Type de jonction D et/ou L et/ou L K
n,f n,f ne0,f ij D
v,,ij n
Éléments de type A Ne s’applique pas S’applique si les transmis- Ne s’applique pas
sions latérales le long des
En laboratoire et sur site
chemins autres que ij sont
(voir l’ISO 10848-4)
supprimées ou négli-
b
geables
Éléments de type B S’applique après vérifica- Ne s’applique pas Ne s’applique pas
lorsque la jonction a une tion (voir 8.3)
faible influence
En laboratoire uniquement
(voir l’ISO 10848-2)
Éléments de type B S’applique après masquage Ne s’applique pas S’applique si le chemin de
lorsque la jonction a une et détermination indirecte transmission autre que ij
influence importante est supprimé ou négli-
possible de D
v,,ij n
b
geable
En laboratoire et sur site
(voir l’ISO 10848-3)
Combinaison d’éléments Ne s’applique pas S’applique si les transmis- Ne s’applique pas
de type A et de type B sions latérales le long des
chemins autres que ij sont
En laboratoire et sur site
supprimées ou négli-
(voir l’ISO 10848-4)
b
geables
a
Un masquage n’est pas nécessaire dans la salle d’émission pour le mesurage de L et de L .
n,f ne0,f
b
Les mesurages sur site sont autorisés.
5 Appareillage
5.1 Généralités
Le haut-parleur doit satisfaire aux exigences relatives à la directivité données dans l’ISO 10140-5:2010,
Annexe D.
La machine à chocs normalisée doit satisfaire aux exigences données dans l’ISO 10140-5:2010, Annexe E.
S’ils sont utilisés, les instruments de mesurage des niveaux de pression acoustique, comprenant le
ou les microphones ainsi que le ou les câbles, écrans anti-vent, dispositifs d’enregistrement et autres
accessoires, doivent satisfaire aux exigences relatives aux instruments de classe 1 conformément à
l’IEC 61672-1 pour l’application d’incidence aléatoire.
Les spécifications et l’étalonnage des transducteurs de vibrations doivent être conformes à l’ISO 7626-1.
Les filtres doivent satisfaire aux exigences relatives aux instruments de classe 1 conformément à
l’IEC 61260 (toutes les parties).
L’appareillage de la durée de réverbération doit être conforme aux exigences définies dans l’ISO 3382-2.
Tout autre appareillage doit satisfaire aux exigences relatives au mesurage de l’Article 7.
5.2 Vérification
La conformité de l’instrument de mesurage des niveaux de pression acoustique, des filtres et du
calibreur acoustique aux exigences pertinentes doit être démontrée par l’existence d’un certificat de
conformité en cours de validité. Le cas échéant, la réponse d’incidence aléatoire du microphone doit
être vérifiée par un mode opératoire stipulé dans l’IEC 61183. Tous les essais de conformité doivent
être menés par un laboratoire accrédité ou habilité au plan national à effectuer les essais et étalonnages
pertinents et à assurer une traçabilité métrologique jusqu’aux normes de mesurage appropriées.
Sauf stipulation contraire des réglementations nationales, il convient d’étalonner le calibreur acoustique
à des intervalles ne dépassant pas 1 an. Il convient également de vérifier la conformité du système
d’instrumentation aux exigences de l’IEC 61672-1 à des intervalles non supérieurs à 2 ans et de vérifier
la conformité de l’ensemble de filtres aux exigences de l’IEC 61260 (toutes les parties) à des intervalles
non supérieurs à 2 ans.
6 Exigences générales relatives aux installations d’essai et aux éléments soumis
à l’essai
6.1 Laboratoire
Pour les mesurages en laboratoire de D , L et L , l’installation d’essai doit être conforme aux
n,f n,f ne0,f
exigences suivantes, correspondant aux exigences générales des salles pour les essais en laboratoire
avec suppression des transmissions latérales, spécifiées dans l’ISO 10140-5 sauf exigences spécifiques
relatives aux dimensions dans une norme de produit.
NOTE Par exemple, avec des produits unitisés tels que les façades-rideaux, l’EN 13830 donne les dimensions
des éléments soumis à l’essai.
Il convient de ne pas avoir exactement les mêmes volumes et les mêmes dimensions des salles d’essai en
laboratoire. Une différence d’au moins 10 % est recommandée entre les volumes et/ou les dimensions
linéiques des salles. Les salles doivent avoir un volume minimal de 50 m . Il convient de choisir un
rapport entre les dimensions des salles tel que les fréquences modales dans les basses fréquences
soient espacées de manière aussi uniforme que possible. De grandes variations du niveau de pression
acoustique dans la salle indiquent la présence d’ondes stationnaires importantes. Dans ce cas, il est
nécessaire d’installer des éléments diffusants dans les salles. Les positions et le nombre requis
d’éléments diffusants doivent être évalués en procédant à des expérimentations, l’objectif étant que la
grandeur mesurée (par exemple D ) ne soit plus influencée lorsque d’autres éléments diffusants sont
n,f
installés (voir l’ISO 10140-5).
Dans
...
