ISO 13426-1:2019
(Main)Geotextiles and geotextile-related products — Strength of internal structural junctions — Part 1: Geocells
Geotextiles and geotextile-related products — Strength of internal structural junctions — Part 1: Geocells
This document describes index test methods for the determination of the strength of internal structural junctions of geocells under different loading conditions.
Géotextiles et produits apparentés — Résistance des liaisons de structures internes — Partie 1: Géosynthétiques alvéolaires
Le présent document décrit des méthodes d'essai d'index pour la détermination de la résistance des liaisons de structure des géosynthétiques alvéolaires dans différentes conditions de chargement.
General Information
Relations
Buy Standard
Standards Content (Sample)

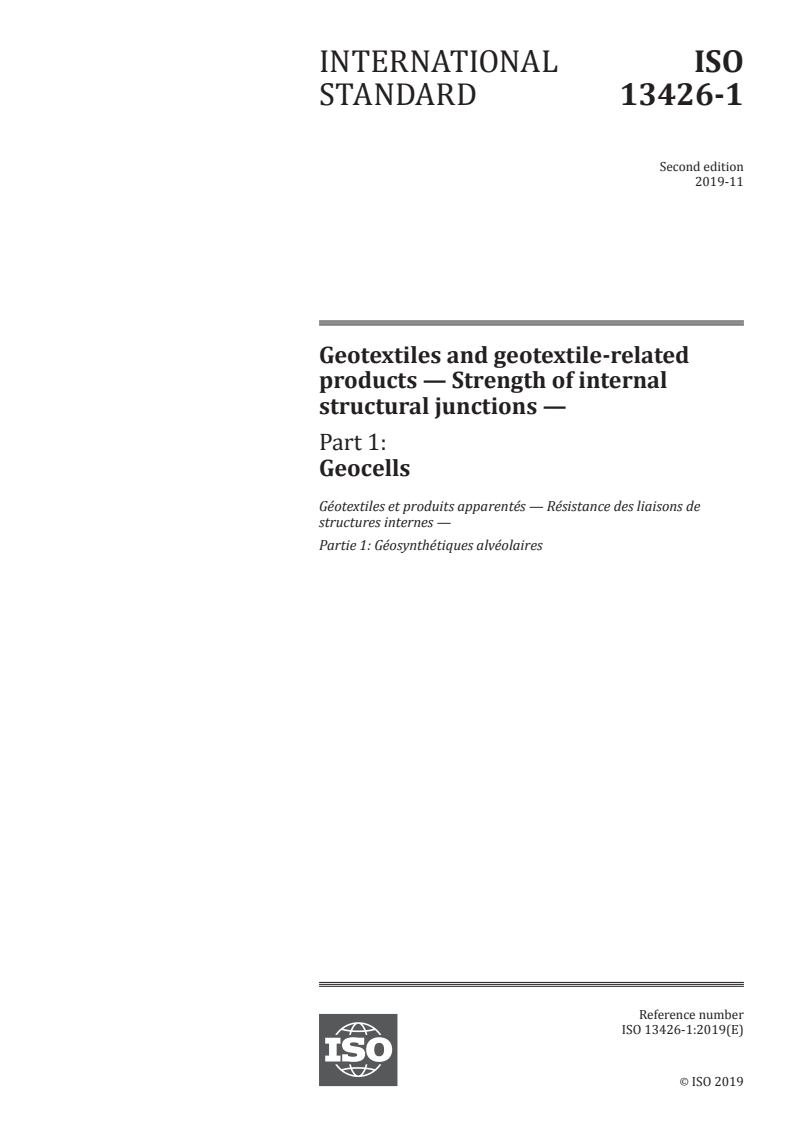

INTERNATIONAL ISO
STANDARD 13426-1
Second edition
2019-11
Geotextiles and geotextile-related
products — Strength of internal
structural junctions —
Part 1:
Geocells
Géotextiles et produits apparentés — Résistance des liaisons de
structures internes —
Partie 1: Géosynthétiques alvéolaires
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

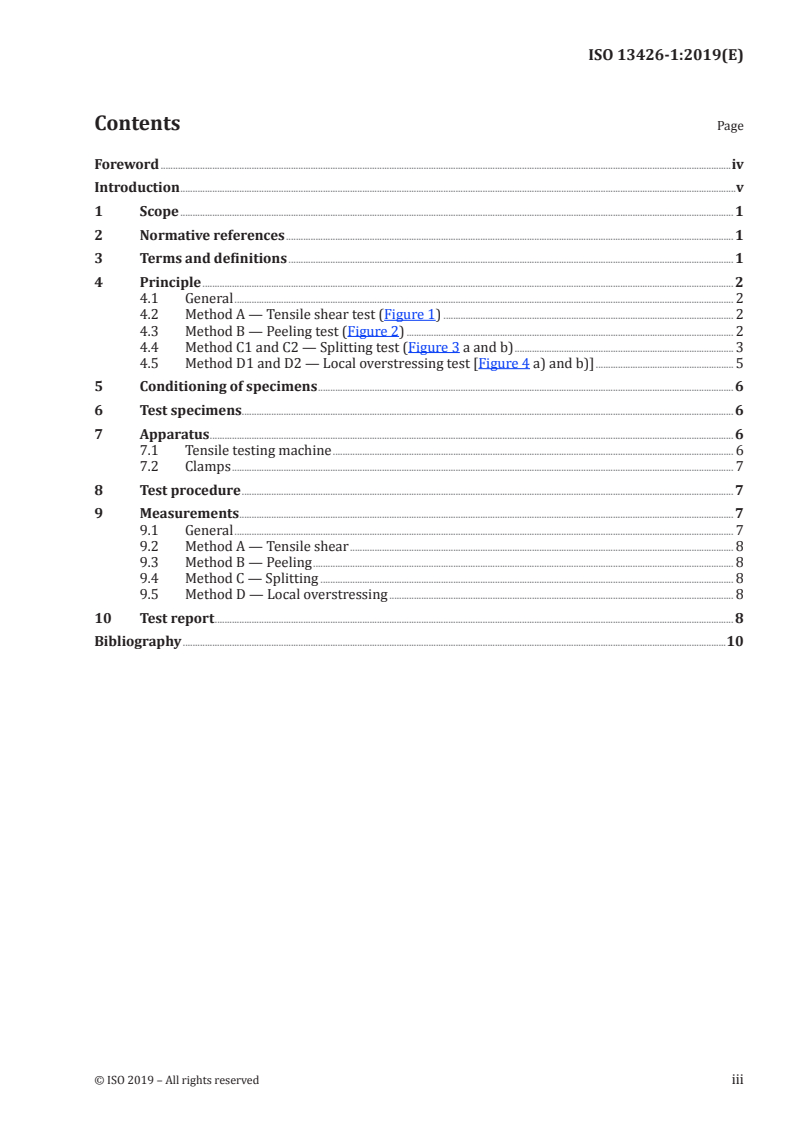

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
4.1 General . 2
4.2 Method A — Tensile shear test (Figure 1) . 2
4.3 Method B — Peeling test (Figure 2) . 2
4.4 Method C1 and C2 — Splitting test (Figure 3 a and b) . 3
4.5 Method D1 and D2 — Local overstressing test [Figure 4 a) and b)] . 5
5 Conditioning of specimens . 6
6 Test specimens. 6
7 Apparatus . 6
7.1 Tensile testing machine . 6
7.2 Clamps . 7
8 Test procedure . 7
9 Measurements . 7
9.1 General . 7
9.2 Method A — Tensile shear . 8
9.3 Method B — Peeling . 8
9.4 Method C — Splitting . 8
9.5 Method D — Local overstressing . 8
10 Test report . 8
Bibliography .10

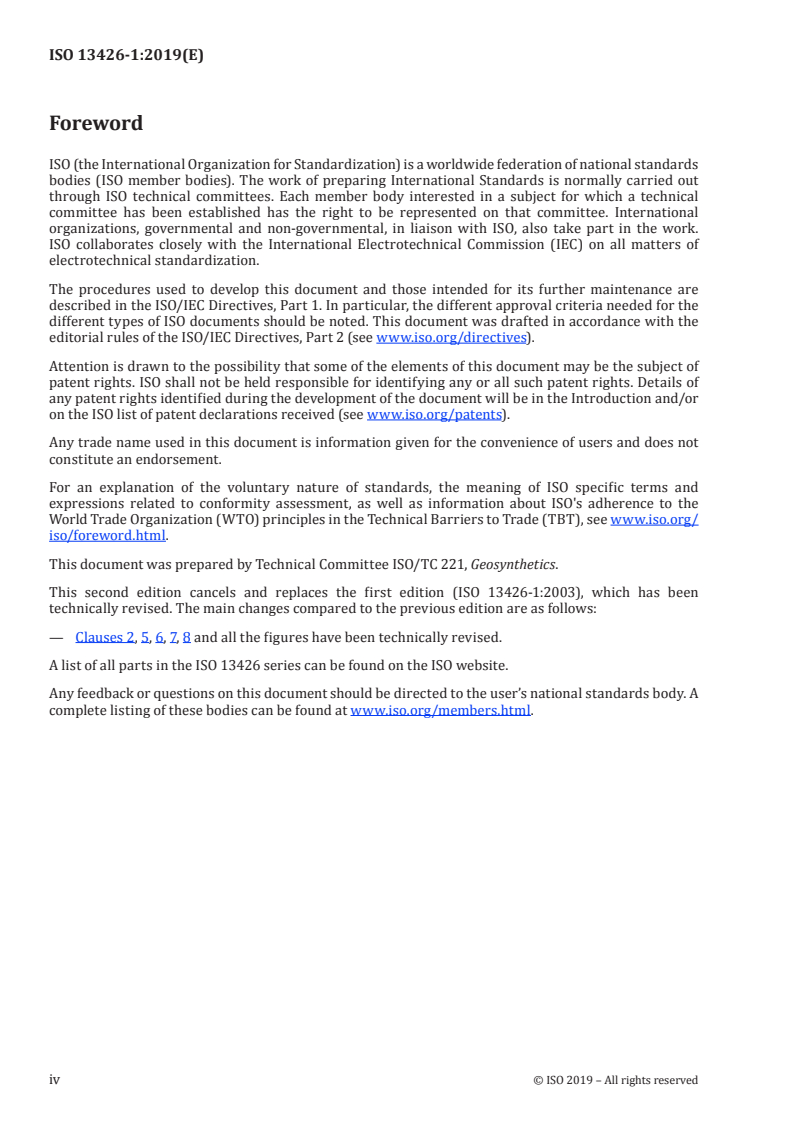

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 221, Geosynthetics.
This second edition cancels and replaces the first edition (ISO 13426-1:2003), which has been
technically revised. The main changes compared to the previous edition are as follows:
— Clauses 2, 5, 6, 7, 8 and all the figures have been technically revised.
A list of all parts in the ISO 13426 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved
Introduction
Geocells are geotextile-related products composed of single strips interconnected in several possible
ways (extrusion, thermal bonding, gluing, hot melt, stitching, etc.) to form a panel of adjacent cells,
where generally the contact between two elements occurs along lines or in specific points, and not
uniformly on the whole surface. These lines or points are referred to as "junctions".
A geocell junction can fail in four different ways:
1) by shear (see Figure 1): when failure is caused by a force parallel to the junction itself;
2) by peeling or delamination (see Figure 2): when failure is caused by a force, normal to the junction,
which separates the cells from each other at one edge of the junction;
3) by splitting (see Figure 3): when a force, normal to the junction, pulls away the two cells adjacent to
the junction;
4) by local overstressing (see e.g. Figure 4: geocells secured with pins): when the fixation element
locally overstresses the junction, leading to a compression, shear or peel failure.
NOTE This can be considered as a performance property, in the same way as a tensile test on seams/joints.
It is therefore impossible to define one single testing method for measuring the junction strength of
geocells. Hence this document includes the principles for testing the four failure mechanisms explained
above. These principles should be adapted to each single product. In order to avoid confusion about the
interpretation of figures, reference should be made to the exact test method in test reports and data
sheets, e.g. ISO 13426-1:2019, 4.1.
INTERNATIONAL STANDARD ISO 13426-1:2019(E)
Geotextiles and geotextile-related products — Strength of
internal structural junctions —
Part 1:
Geocells
1 Scope
This document describes index test methods for the determination of the strength of internal structural
junctions of geocells under different loading conditions.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
ISO 9862, Geosynthetics — Sampling and preparation of test specimens
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
geocell
three-dimensional, permeable, polymeric (synthetic or natural) honeycomb or similar cellular
structure, made of linked strips of geosynthetics
3.2
junction
point, line or area where two strips are connected to form the unit cells of a geocell (3.1) structure
3.3
fastening system
system (staples, pegs, U-shaped bars, etc.) used to fix the geocells (3.1) to the ground at single points
3.4
nominal cell size
nominal length L (in the direction of the strips, or machine direction, MD) and nominal width B
c c
(perpendicular to the direction of the strips, or cross-machine direction, CMD) of the cell when opened
according to the specification
4 Principle
4.1 General
Specimens of geocells are tested in accordance with one or more of the following four test methods
representing different stress modes.
NOTE 1 It is possible that, for some products, not all four test methods can be applied.
NOTE 2 In order to perform the tests correctly, information about the nominal open cell sizes (L , B ) and the
c c
direction of installation of the geocells panels, e.g. with the machine direction down the slope or parallel to the
contour lines, can be provided.
4.2 Method A — Tensile shear test (Figure 1)
This test is performed on a X-shaped specimen cut from a geocell panel. The junction forms the centre
of the "X". The left upper leg and the right lower leg of the "X" are trimmed close to the junction. The
two remaining legs are mounted in the clamps of a tensile testing machine. The specimen is tested at
constant tensile shear speed and peak tensile shear force is measured and recorded.
Dimension in millimetres
Key
J junction surface
Figure 1 — Schematic representation of the tensile shear test for geocells (Method A)
4.3 Method B — Peeling test (Figure 2)
This test is performed on a X-shaped specimen cut from a geocell panel. Both upper legs of the "X"
are mounted in the clamps of a tensile testing machine and tested at constant peel speed until peel
failure of the junction occurs. The peak peel force is measured and recorded. For products having a
non-symmetric junction, the peel test shall be performed on the upper legs and on the lower legs.
2 © ISO 2019 – All rights reserved
Dimension in millimetres
Key
J junction surface
Figure 2 — Schematic representation of the peeling test for geocells (Method B)
4.4 Method C1 and C2 — Splitting test (Figure 3 a and b)
This test is performed on a X-shaped specimen cut from a geocell panel. The left legs of the "X" are
mounted in a special clamp keeping the edges of the legs apart at a specified distance.
NOTE 1 The right legs are mounted in a similar way. This simulates the aperture of the cells when installed
with the machine direction parallel to the contour lin
...
INTERNATIONAL ISO
STANDARD 13426-1
Second edition
2019-11
Geotextiles and geotextile-related
products — Strength of internal
structural junctions —
Part 1:
Geocells
Géotextiles et produits apparentés — Résistance des liaisons de
structures internes —
Partie 1: Géosynthétiques alvéolaires
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
4.1 General . 2
4.2 Method A — Tensile shear test (Figure 1) . 2
4.3 Method B — Peeling test (Figure 2) . 2
4.4 Method C1 and C2 — Splitting test (Figure 3 a and b) . 3
4.5 Method D1 and D2 — Local overstressing test [Figure 4 a) and b)] . 5
5 Conditioning of specimens . 6
6 Test specimens. 6
7 Apparatus . 6
7.1 Tensile testing machine . 6
7.2 Clamps . 7
8 Test procedure . 7
9 Measurements . 7
9.1 General . 7
9.2 Method A — Tensile shear . 8
9.3 Method B — Peeling . 8
9.4 Method C — Splitting . 8
9.5 Method D — Local overstressing . 8
10 Test report . 8
Bibliography .10
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 221, Geosynthetics.
This second edition cancels and replaces the first edition (ISO 13426-1:2003), which has been
technically revised. The main changes compared to the previous edition are as follows:
— Clauses 2, 5, 6, 7, 8 and all the figures have been technically revised.
A list of all parts in the ISO 13426 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved
Introduction
Geocells are geotextile-related products composed of single strips interconnected in several possible
ways (extrusion, thermal bonding, gluing, hot melt, stitching, etc.) to form a panel of adjacent cells,
where generally the contact between two elements occurs along lines or in specific points, and not
uniformly on the whole surface. These lines or points are referred to as "junctions".
A geocell junction can fail in four different ways:
1) by shear (see Figure 1): when failure is caused by a force parallel to the junction itself;
2) by peeling or delamination (see Figure 2): when failure is caused by a force, normal to the junction,
which separates the cells from each other at one edge of the junction;
3) by splitting (see Figure 3): when a force, normal to the junction, pulls away the two cells adjacent to
the junction;
4) by local overstressing (see e.g. Figure 4: geocells secured with pins): when the fixation element
locally overstresses the junction, leading to a compression, shear or peel failure.
NOTE This can be considered as a performance property, in the same way as a tensile test on seams/joints.
It is therefore impossible to define one single testing method for measuring the junction strength of
geocells. Hence this document includes the principles for testing the four failure mechanisms explained
above. These principles should be adapted to each single product. In order to avoid confusion about the
interpretation of figures, reference should be made to the exact test method in test reports and data
sheets, e.g. ISO 13426-1:2019, 4.1.
INTERNATIONAL STANDARD ISO 13426-1:2019(E)
Geotextiles and geotextile-related products — Strength of
internal structural junctions —
Part 1:
Geocells
1 Scope
This document describes index test methods for the determination of the strength of internal structural
junctions of geocells under different loading conditions.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
ISO 9862, Geosynthetics — Sampling and preparation of test specimens
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
geocell
three-dimensional, permeable, polymeric (synthetic or natural) honeycomb or similar cellular
structure, made of linked strips of geosynthetics
3.2
junction
point, line or area where two strips are connected to form the unit cells of a geocell (3.1) structure
3.3
fastening system
system (staples, pegs, U-shaped bars, etc.) used to fix the geocells (3.1) to the ground at single points
3.4
nominal cell size
nominal length L (in the direction of the strips, or machine direction, MD) and nominal width B
c c
(perpendicular to the direction of the strips, or cross-machine direction, CMD) of the cell when opened
according to the specification
4 Principle
4.1 General
Specimens of geocells are tested in accordance with one or more of the following four test methods
representing different stress modes.
NOTE 1 It is possible that, for some products, not all four test methods can be applied.
NOTE 2 In order to perform the tests correctly, information about the nominal open cell sizes (L , B ) and the
c c
direction of installation of the geocells panels, e.g. with the machine direction down the slope or parallel to the
contour lines, can be provided.
4.2 Method A — Tensile shear test (Figure 1)
This test is performed on a X-shaped specimen cut from a geocell panel. The junction forms the centre
of the "X". The left upper leg and the right lower leg of the "X" are trimmed close to the junction. The
two remaining legs are mounted in the clamps of a tensile testing machine. The specimen is tested at
constant tensile shear speed and peak tensile shear force is measured and recorded.
Dimension in millimetres
Key
J junction surface
Figure 1 — Schematic representation of the tensile shear test for geocells (Method A)
4.3 Method B — Peeling test (Figure 2)
This test is performed on a X-shaped specimen cut from a geocell panel. Both upper legs of the "X"
are mounted in the clamps of a tensile testing machine and tested at constant peel speed until peel
failure of the junction occurs. The peak peel force is measured and recorded. For products having a
non-symmetric junction, the peel test shall be performed on the upper legs and on the lower legs.
2 © ISO 2019 – All rights reserved
Dimension in millimetres
Key
J junction surface
Figure 2 — Schematic representation of the peeling test for geocells (Method B)
4.4 Method C1 and C2 — Splitting test (Figure 3 a and b)
This test is performed on a X-shaped specimen cut from a geocell panel. The left legs of the "X" are
mounted in a special clamp keeping the edges of the legs apart at a specified distance.
NOTE 1 The right legs are mounted in a similar way. This simulates the aperture of the cells when installed
with the machine direction parallel to the contour lin
...
PROJET DE NORME INTERNATIONALE
ISO/DIS 13426-1
ISO/TC 221 Secrétariat: BSI
Début de vote: Vote clos le:
2016-10-12 2017-01-03
Géotextiles et produits apparentés — Résistance des
liaisons de structures internes —
Partie 1:
Géosynthétiques alvéolaires
Geotextiles and geotextiles-related products — Strength of internal structural junctions —
Part 1: Geocells
ICS: 59.080.70
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 13426-1:2016(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
©
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2016
ISO/DIS 13426-1:2016(F) ISO / DIS 13426-1:2016

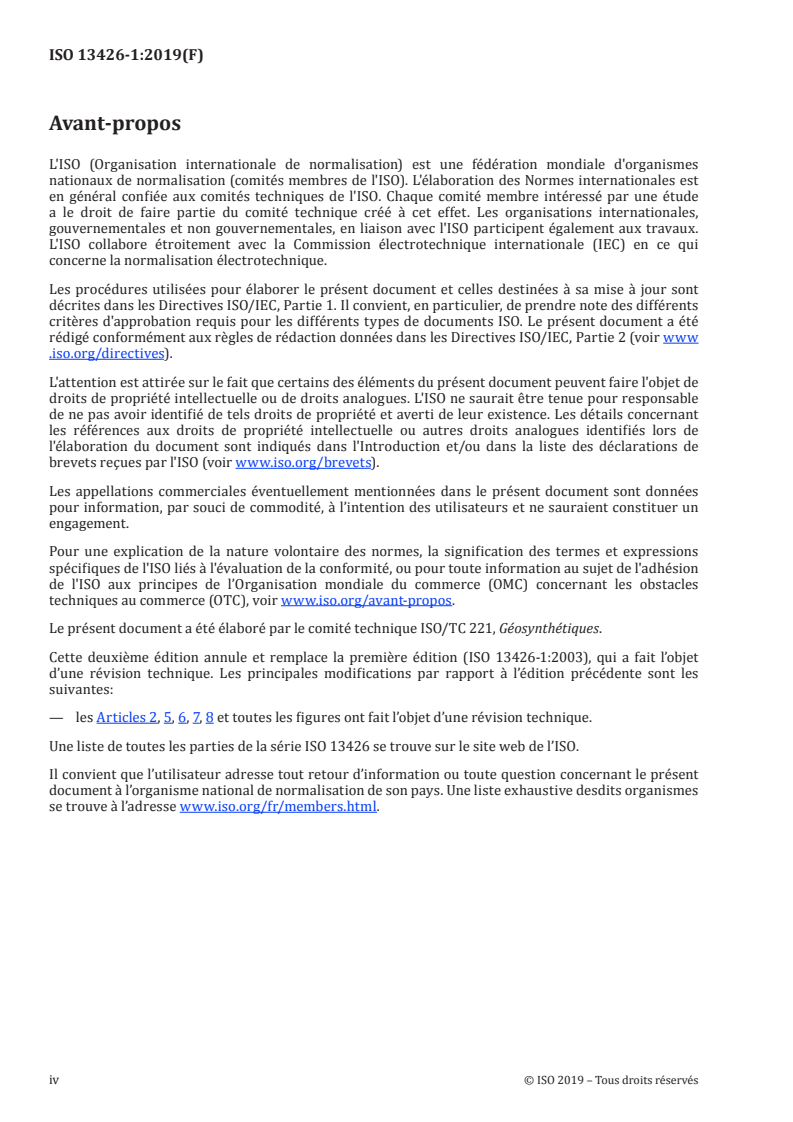

Avant-propos
L'Organisation Internationale de Normalisation (ISO) est une fédération mondiale d'organismes de
normalisation nationaux (organismes membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de
faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites dans
les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents critères d'approbation
requis pour les différents types de documents ISO. Le présent document a été rédigé conformément aux
Les Normes internationales sont rédigées conformément aux règles de rédaction données dans les
Directives ISO/IEC, Partie 2. (voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les références
aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du document
sont indiqués dans l'introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO (voir
www.iso.org/brevets)
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour
toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso:foreword.html.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 221
Cette seconde édition annule et remplace la première édition (2003), les articles 2, 5, 6, 7, 8, et les figures ont été
revisés au plan technique
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
ISO / DIS 13426-1:2016
Avant-propos
L'Organisation Internationale de Normalisation (ISO) est une fédération mondiale d'organismes de
normalisation nationaux (organismes membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de
faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites dans
les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents critères d'approbation
requis pour les différents types de documents ISO. Le présent document a été rédigé conformément aux
Les Normes internationales sont rédigées conformément aux règles de rédaction données dans les
Directives ISO/IEC, Partie 2. (voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les références
aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du document
sont indiqués dans l'introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO (voir
www.iso.org/brevets)
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour
toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso:foreword.html.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 221
Cette seconde édition annule et remplace la première édition (2003), les articles 2, 5, 6, 7, 8, et les figures ont été
revisés au plan technique
ISO /DIS 13426-1:2016 (F)
Introduction
Les géosynthétiques alvéolaires sont des produits apparentés aux géotextiles composés de bandes individuelles
reliées de différentes façons possibles (extrusion, thermosoudage, collage, vulcanisation, couture etc.) afin de
constituer un panneau d’alvéoles adjacentes, le contact entre deux éléments se faisant généralement le long de
lignes ou en des points spécifiques et non uniformément sur toute la surface. Ces lignes ou ces points sont
considérés comme des "liaisons".
Une liaison de géosynthétique alvéolaire peut présenter 4 types différents de défaillance :
1) par cisaillement (voir Figure 1) : défaillance due à une force parallèle à la liaison elle-même ;
2) par pelage ou délaminage (voir Figure.2) : défaillance due à une force perpendiculaire à la liaison elle-
même, séparant ainsi les cellules les unes des autres sur un bord de la liaison ;
3) par contrainte en traction (voir Figure 3) : arrachement des deux cellules voisines de la liaison par une
force perpendiculaire à cette dernière ;
4) par surcharge locale (voir Figure 4 : géosynthétiques alvéolaires fixés avec des chevilles) : surcharge
locale de l'élément de fixation sur la liaison, entraînant une compression, un cisaillement ou un pelage.
NOTE Cela peut être considéré comme une propriété performancielle, comme pour l'essai de traction sur les soudures et
les joints.
Il est donc impossible de définir une méthode d'essai unique pour mesurer la résistance des liaisons. En
conséquence, cette norme présente les principes d'essai des quatre mécanismes expliqués ci-dessus. Il convient
d'adapter ces principes à chaque produit particulier. Afin d'éviter toute confusion quant à l'interprétation des figures,
il convient de se référer au mécanisme d'essai précis dans les rapports d'essai et les fiches techniques, par
exemple l’EN ISO 13426-1, méthode A - résistance au cisaillement des liaisons.
ISO / DIS 13426-1:2016
1 Domaine d’application
La présente norme décrit des méthodes d'essai de référence pour la détermination de la résistance des liaisons de
structure des géosynthétiques alvéolaires dans différentes conditions de contrainte.
2 Références normatives
Cette Norme européenne comporte par référence datée ou non datée des dispositions d'autres publications. Ces
références normatives sont citées aux endroits appropriés dans le texte et les publications sont énumérées
ci-après. Pour les références datées, les amendements ou révisions ultérieurs de l'une quelconque de ces
publications ne s'appliquent à cette Norme européenne que s'ils y ont été incorporés par amendement ou révision.
Pour les références non datées, la dernière édition de la publication à laquelle il est fait référence s'applique (y
compris les amendements).
ISO 9862, Géotextiles et produits apparentés - Échantillonnage et préparation des éprouvettes.
EN ISO 7500-1, Matériaux métalliques - Vérification des machines pour essais statiques uniaxiaux - Partie 1 :
Machines d'essai de traction/compression – Vérification et étalonnage du système de mesure de force.
ISO 554, Atmosphères normales de conditionnement et/ou d’essai – Spécifications.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
géosynthétique alvéolaire
structure tridimensionnelle en nid d’abeille ou cloisonnée, perméable, à base de polymère (synthétique ou naturel),
se composant de bandes à liaisons alternées, utilisée pour maintenir les particules du sol, racines et petites
plantes , pour le contrôle de l'érosion et pour le confinement du sol dans des applications de génie civil
3.2
liaison
point, ligne ou surface où deux bandes sont assemblées pour former les cellules unitaires d'un géosynthétique
alvéolaire
3.3
système de fixation
système utilisé pour fixer les géosynthétiques alvéolaires au sol en des points particuliers, (agrafes, chevilles,
barres en U etc.)
3.4
dimension nominale d’une cellule
longueur L (direction machine) et largeur w (sens travers) d’une cellule ouverte conformément aux spécifications
c c
4 Principe
Les éprouvettes de géosynthétiques alvéolaires sont soumises aux essais conformément aux quatre méthodes
d'essai suivantes, représentatives des différents modes de contrainte.
NOTE 1 Pour certains produits il est possible que les quatre méthodes ne soient pas applicables.
ISO /DIS 13426-1:2016 (F)
NOTE 2 Afin de réaliser les essais correctement il convient de donner les informations relatives aux dimensions nominales
de la cellule ouverte et au sens d’installation des panneaux de géosynthétique alvéolaire, par exemple direction machine dans
le sens de la pente ou parallèle aux courbes de niveau.
4.1 Méthode A : Cisaillement en traction (Figure 1)
Cet essai est effectué sur une éprouvette en X découpée dans un panneau de géosynthétique alvéolaire. Quatre
bandes convergent au niveau de la liaison. Deux d'entre elles, placées face à face sur une barre du X, sont
coupées à proximité immédiate de la liaison, les deux autres étant placées dans les mors d'une machine d'essai de
traction. L'éprouvette est soumise à l'essai à vitesse constante de déformation et la résistance maximale au
cisaillement en traction est mesurée et enregistrée.
4.2 Méthode B : Pelage (Figure 2)
Cet essai est effectué sur une éprouvette en X découpée dans un panneau de géosynthétique alvéolaire. Chacune
des barres supérieures (ou inférieures) du X est placée dans les mors d'une machine d'essai de traction et
soumise à l'essai à une vitesse constante de déformation jusqu'à ce qu'il se produise un pelage de la liaison. La
résistance maximale au pelage est mesurée et enregistrée. Pour les produits dont la liaison n'est pas symétrique,
l'essai de pelage doit être effectué à la fois sur les barres supérieures et inférieures.
4.3 Méthode C : Fendage (Figure 3)
Cet essai est effectué sur une éprouvette en X découpée dans un panneau de géosynthétique alvéolaire. Les deux
barres gauches du X sont placées dans un mors spécial qui maintient un écartement prédéfini entre les bords des
deux barres.
NOTE Les deux barres droites sont montées de la même façon. Cela simule l’ouverture des cellules lorsqu’elles sont
installées direction machine parallèle aux courbes de niveau.
Les éprouvettes doivent être placées dans les mors à la même ouverture que celle indiquée par les dimensions
nominales (L , w ).Les éprouvettes doivent être montées doucement en tension, sans à-coups. Les deux mors sont
c c
insérés dans une machine de traction et soumis à l'essai à une vitesse constante de déformation jusqu'au fendage
en traction de la liaison. La résistance maximale au fendage est mesurée et enregistrée.
4.4 Méthode D : Surcharge locale (Figure 4)
Cet essai est effectué sur une éprouvette en X découpée dans un panneau de géosynthétique alvéolaire, les
barres supérieures et inférieures de l'éprouvette étant dans le sens de la production. Les barres supérieures du X
sont placées dans un mors spécial qui maintient un écartement prédéfini entre les bords des deux barres.
NOTE On simule ainsi l’ouverture des géosynthétiques installés.
Les barres inférieures sont placées dans un mors similaire. Les deux mors sont ensuite montés dans une machine
d'essai de traction. Une barre en acier ou une cheville en bois, ou tout autre dispositif simulant un système de
fixation réel, est placé en travers de la liaison et au-dessus d'elle puis fixé à la base de la machine d'essai.
L'éprouvette est soumise à l'essai à vitesse constante de déformation jusqu'à ce que se produise une défaillance
due à une plastification
...

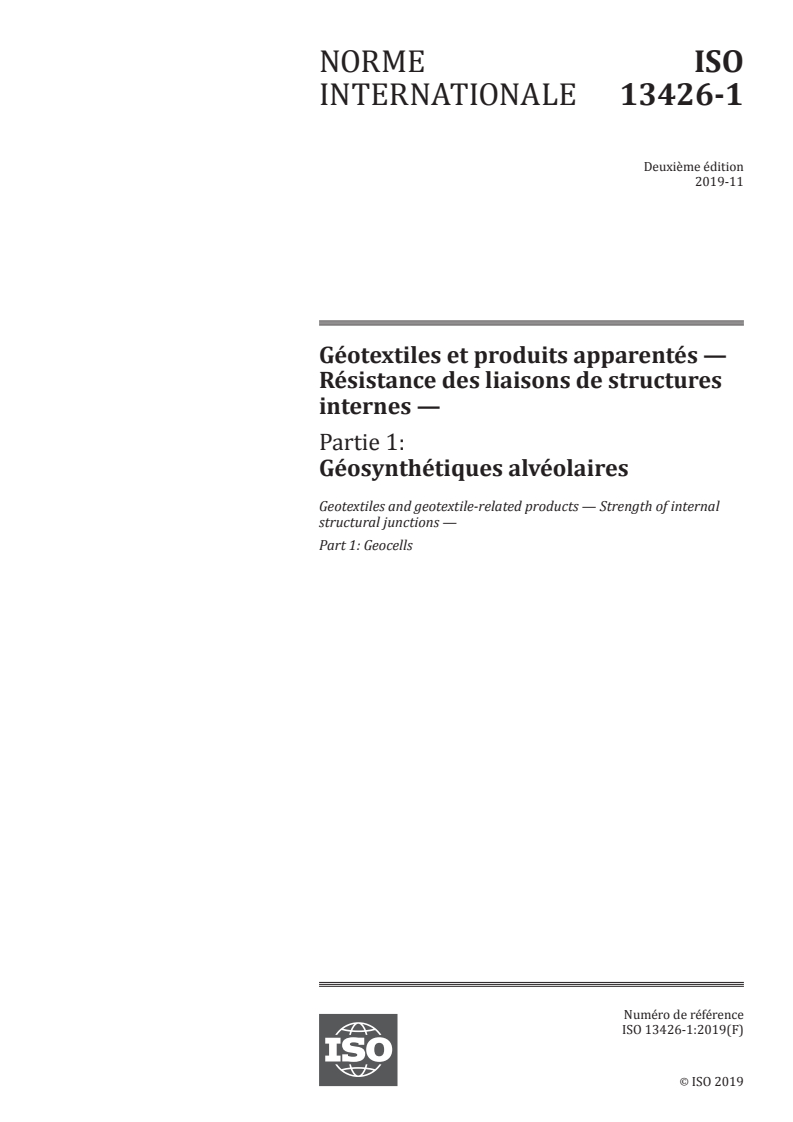

NORME ISO
INTERNATIONALE 13426-1
Deuxième édition
2019-11
Géotextiles et produits apparentés —
Résistance des liaisons de structures
internes —
Partie 1:
Géosynthétiques alvéolaires
Geotextiles and geotextile-related products — Strength of internal
structural junctions —
Part 1: Geocells
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

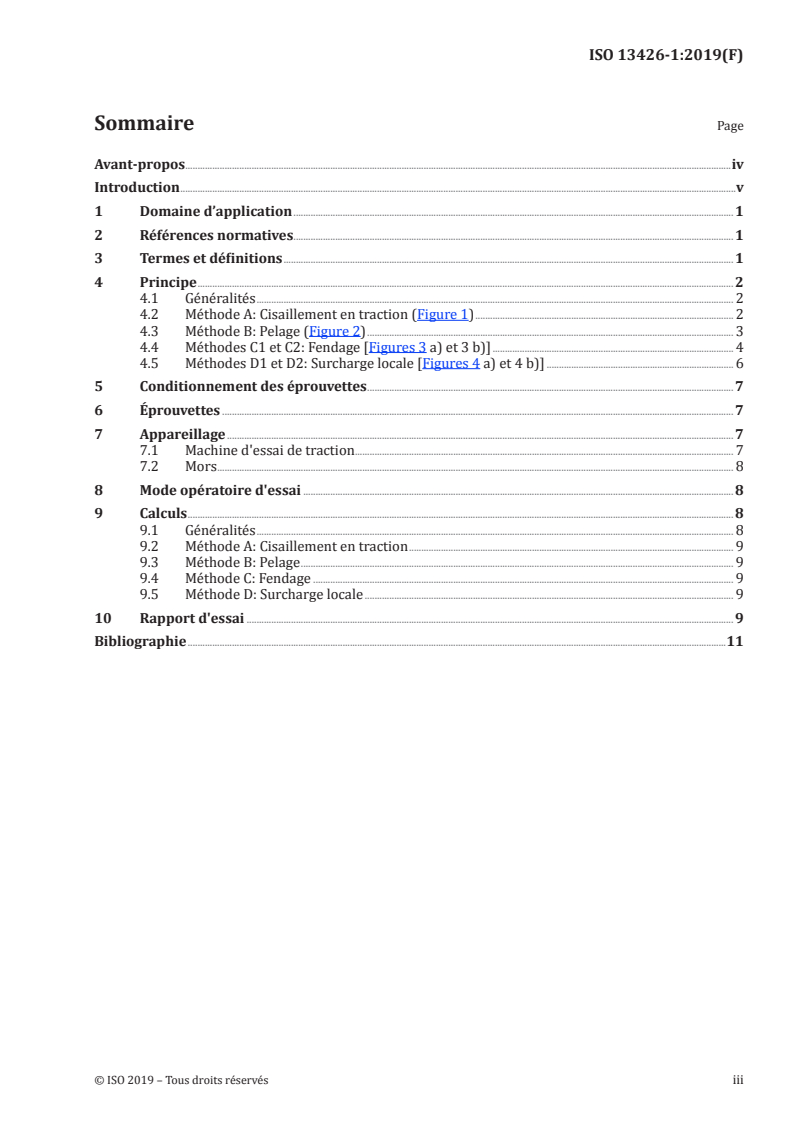

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
4.1 Généralités . 2
4.2 Méthode A: Cisaillement en traction (Figure 1) . 2
4.3 Méthode B: Pelage (Figure 2) . 3
4.4 Méthodes C1 et C2: Fendage [Figures 3 a) et 3 b)] . 4
4.5 Méthodes D1 et D2: Surcharge locale [Figures 4 a) et 4 b)] . 6
5 Conditionnement des éprouvettes . 7
6 Éprouvettes . 7
7 Appareillage . 7
7.1 Machine d'essai de traction . 7
7.2 Mors . 8
8 Mode opératoire d'essai . 8
9 Calculs . 8
9.1 Généralités . 8
9.2 Méthode A: Cisaillement en traction . 9
9.3 Méthode B: Pelage . 9
9.4 Méthode C: Fendage . 9
9.5 Méthode D: Surcharge locale . 9
10 Rapport d'essai . 9
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 221, Géosynthétiques.
Cette deuxième édition annule et remplace la première édition (ISO 13426-1:2003), qui a fait l’objet
d’une révision technique. Les principales modifications par rapport à l’édition précédente sont les
suivantes:
— les Articles 2, 5, 6, 7, 8 et toutes les figures ont fait l’objet d’une révision technique.
Une liste de toutes les parties de la série ISO 13426 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2019 – Tous droits réservés
Introduction
Les géosynthétiques alvéolaires sont des produits apparentés aux géotextiles composés de bandes
individuelles reliées de différentes façons possibles (extrusion, thermosoudage, collage, vulcanisation,
couture etc.) afin de constituer un panneau d’alvéoles adjacentes, le contact entre deux éléments se
faisant généralement le long de lignes ou en des points spécifiques et non uniformément sur toute la
surface. Ces lignes ou ces points sont considérés comme des «liaisons».
Une liaison de géosynthétique alvéolaire peut présenter 4 types différents de défaillance:
1) par cisaillement (voir Figure 1): défaillance due à une force parallèle à la liaison elle-même;
2) par pelage ou délaminage (voir Figure.2): défaillance due à une force perpendiculaire à la liaison
elle-même, séparant ainsi les cellules les unes des autres sur un bord de la liaison;
3) par fendage (voir Figure 3): arrachement des deux cellules voisines de la liaison par une force
perpendiculaire à cette dernière;
4) par surcharge locale (voir Figure 4: géosynthétiques alvéolaires fixés avec des chevilles): surcharge
locale de l'élément de fixation sur la liaison, entraînant une compression, un cisaillement ou un pelage.
NOTE Cela peut être considéré comme une propriété performancielle, comme pour l'essai de traction sur les
soudures et les joints.
Il est donc impossible de définir une méthode d'essai unique pour mesurer la résistance des liaisons. En
conséquence, ce document présente les principes d'essai des quatre mécanismes expliqués ci-dessus.
Il convient d'adapter ces principes à chaque produit particulier. Afin d'éviter toute confusion quant à
l'interprétation des figures, il convient de se référer précisément à la méthode d’essai utilisée dans les
rapports d'essai et les fiches techniques, par exemple: ISO 13426-1:2019, 4.1.
NORME INTERNATIONALE ISO 13426-1:2019(F)
Géotextiles et produits apparentés — Résistance des
liaisons de structures internes —
Partie 1:
Géosynthétiques alvéolaires
1 Domaine d’application
Le présent document décrit des méthodes d'essai d’index pour la détermination de la résistance des
liaisons de structure des géosynthétiques alvéolaires dans différentes conditions de chargement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques
uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système
de mesure de force
ISO 9862, Géosynthétiques — Échantillonnage et préparation des éprouvettes
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
géosynthétique alvéolaire
structure tridimensionnelle en nid d’abeille ou une structure cellulaire similaire, perméable, à base de
polymère (synthétique ou naturel), constituée de bandes de géosynthétiques liées
3.2
liaison
point, ligne ou surface où deux bandes sont assemblées pour former les cellules unitaires d'une
structure géosynthétique alvéolaire (3.1)
3.3
système de fixation
système utilisé pour fixer les géosynthétiques alvéolaires (3.1) au sol en des points particuliers
3.4
dimension nominale d’une cellule
longueur nominale L (dans la direction des bandes ou direction machine sens MD) et largeur nominale
c
B (direction perpendiculaire aux bandes ou sens travers CMD) d’une cellule ouverte conformément aux
c
spécifications
4 Principe
4.1 Généralités
Les éprouvettes de géosynthétiques alvéolaires sont soumises aux essais conformément aux quatre
méthodes d'essai suivantes, représentatives des différents modes de contrainte.
NOTE 1 Pour certains produits il est possible que les quatre méthodes ne soient pas applicables.
NOTE 2 Afin de réaliser les essais correctement, les informations relatives aux dimensions nominales de
la cellule ouverte (L et B ) et au sens d’installation des panneaux de géosynthétique alvéolaire, par exemple
c c
direction machine dans le sens de la pente ou parallèle aux courbes de niveau, peuvent être données.
4.2 Méthode A: Cisaillement en traction (Figure 1)
Cet essai est effectué sur une éprouvette en X découpée dans un panneau de géosynthétique alvéolaire.
La liaison constitue le centre du X. La barre supérieure gauche et la barre inférieure droite du X sont
coupées à proximité immédiate de la liaison. Les deux autres sont placées dans les mors d'une machine
d'essai de traction. L'éprouvette est soumise à essai à vitesse constante de déformation et la résistance
maximale au cisaille
...
NORME ISO
INTERNATIONALE 13426-1
Deuxième édition
2019-11
Géotextiles et produits apparentés —
Résistance des liaisons de structures
internes —
Partie 1:
Géosynthétiques alvéolaires
Geotextiles and geotextile-related products — Strength of internal
structural junctions —
Part 1: Geocells
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
4.1 Généralités . 2
4.2 Méthode A: Cisaillement en traction (Figure 1) . 2
4.3 Méthode B: Pelage (Figure 2) . 3
4.4 Méthodes C1 et C2: Fendage [Figures 3 a) et 3 b)] . 4
4.5 Méthodes D1 et D2: Surcharge locale [Figures 4 a) et 4 b)] . 6
5 Conditionnement des éprouvettes . 7
6 Éprouvettes . 7
7 Appareillage . 7
7.1 Machine d'essai de traction . 7
7.2 Mors . 8
8 Mode opératoire d'essai . 8
9 Calculs . 8
9.1 Généralités . 8
9.2 Méthode A: Cisaillement en traction . 9
9.3 Méthode B: Pelage . 9
9.4 Méthode C: Fendage . 9
9.5 Méthode D: Surcharge locale . 9
10 Rapport d'essai . 9
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 221, Géosynthétiques.
Cette deuxième édition annule et remplace la première édition (ISO 13426-1:2003), qui a fait l’objet
d’une révision technique. Les principales modifications par rapport à l’édition précédente sont les
suivantes:
— les Articles 2, 5, 6, 7, 8 et toutes les figures ont fait l’objet d’une révision technique.
Une liste de toutes les parties de la série ISO 13426 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2019 – Tous droits réservés
Introduction
Les géosynthétiques alvéolaires sont des produits apparentés aux géotextiles composés de bandes
individuelles reliées de différentes façons possibles (extrusion, thermosoudage, collage, vulcanisation,
couture etc.) afin de constituer un panneau d’alvéoles adjacentes, le contact entre deux éléments se
faisant généralement le long de lignes ou en des points spécifiques et non uniformément sur toute la
surface. Ces lignes ou ces points sont considérés comme des «liaisons».
Une liaison de géosynthétique alvéolaire peut présenter 4 types différents de défaillance:
1) par cisaillement (voir Figure 1): défaillance due à une force parallèle à la liaison elle-même;
2) par pelage ou délaminage (voir Figure.2): défaillance due à une force perpendiculaire à la liaison
elle-même, séparant ainsi les cellules les unes des autres sur un bord de la liaison;
3) par fendage (voir Figure 3): arrachement des deux cellules voisines de la liaison par une force
perpendiculaire à cette dernière;
4) par surcharge locale (voir Figure 4: géosynthétiques alvéolaires fixés avec des chevilles): surcharge
locale de l'élément de fixation sur la liaison, entraînant une compression, un cisaillement ou un pelage.
NOTE Cela peut être considéré comme une propriété performancielle, comme pour l'essai de traction sur les
soudures et les joints.
Il est donc impossible de définir une méthode d'essai unique pour mesurer la résistance des liaisons. En
conséquence, ce document présente les principes d'essai des quatre mécanismes expliqués ci-dessus.
Il convient d'adapter ces principes à chaque produit particulier. Afin d'éviter toute confusion quant à
l'interprétation des figures, il convient de se référer précisément à la méthode d’essai utilisée dans les
rapports d'essai et les fiches techniques, par exemple: ISO 13426-1:2019, 4.1.
NORME INTERNATIONALE ISO 13426-1:2019(F)
Géotextiles et produits apparentés — Résistance des
liaisons de structures internes —
Partie 1:
Géosynthétiques alvéolaires
1 Domaine d’application
Le présent document décrit des méthodes d'essai d’index pour la détermination de la résistance des
liaisons de structure des géosynthétiques alvéolaires dans différentes conditions de chargement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques
uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système
de mesure de force
ISO 9862, Géosynthétiques — Échantillonnage et préparation des éprouvettes
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
géosynthétique alvéolaire
structure tridimensionnelle en nid d’abeille ou une structure cellulaire similaire, perméable, à base de
polymère (synthétique ou naturel), constituée de bandes de géosynthétiques liées
3.2
liaison
point, ligne ou surface où deux bandes sont assemblées pour former les cellules unitaires d'une
structure géosynthétique alvéolaire (3.1)
3.3
système de fixation
système utilisé pour fixer les géosynthétiques alvéolaires (3.1) au sol en des points particuliers
3.4
dimension nominale d’une cellule
longueur nominale L (dans la direction des bandes ou direction machine sens MD) et largeur nominale
c
B (direction perpendiculaire aux bandes ou sens travers CMD) d’une cellule ouverte conformément aux
c
spécifications
4 Principe
4.1 Généralités
Les éprouvettes de géosynthétiques alvéolaires sont soumises aux essais conformément aux quatre
méthodes d'essai suivantes, représentatives des différents modes de contrainte.
NOTE 1 Pour certains produits il est possible que les quatre méthodes ne soient pas applicables.
NOTE 2 Afin de réaliser les essais correctement, les informations relatives aux dimensions nominales de
la cellule ouverte (L et B ) et au sens d’installation des panneaux de géosynthétique alvéolaire, par exemple
c c
direction machine dans le sens de la pente ou parallèle aux courbes de niveau, peuvent être données.
4.2 Méthode A: Cisaillement en traction (Figure 1)
Cet essai est effectué sur une éprouvette en X découpée dans un panneau de géosynthétique alvéolaire.
La liaison constitue le centre du X. La barre supérieure gauche et la barre inférieure droite du X sont
coupées à proximité immédiate de la liaison. Les deux autres sont placées dans les mors d'une machine
d'essai de traction. L'éprouvette est soumise à essai à vitesse constante de déformation et la résistance
maximale au cisaille
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
