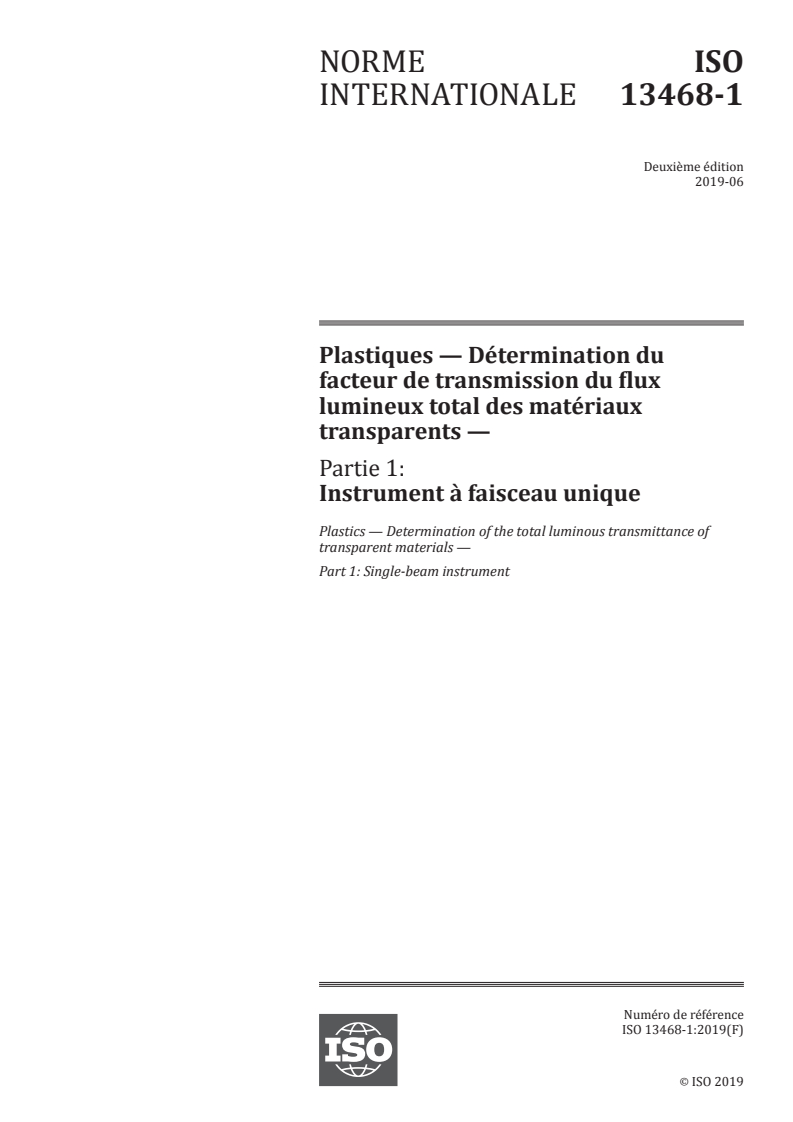

Plastiques — Détermination du facteur de transmission du flux
lumineux total des matériaux transparents —
Partie 1: Instrument à faisceau unique
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

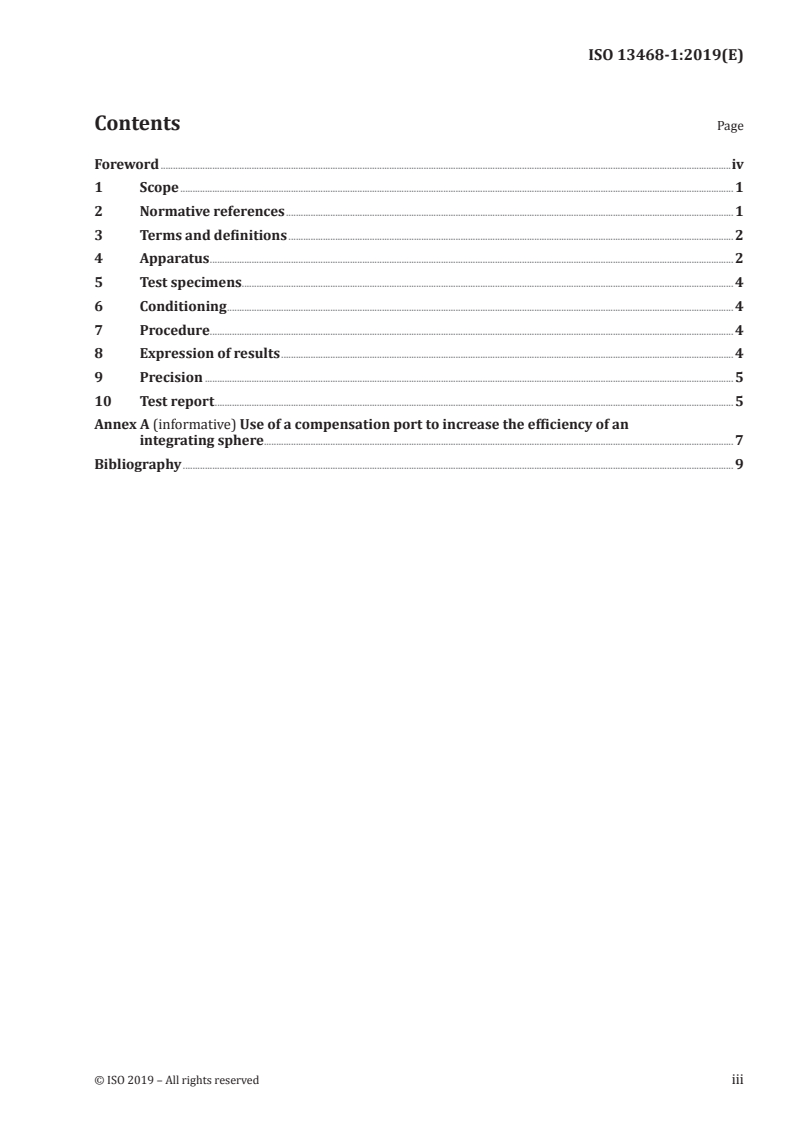

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Apparatus . 2
5 Test specimens. 4
6 Conditioning . 4
7 Procedure. 4
8 Expression of results . 4
9 Precision . 5
10 Test report . 5
Annex A (informative) Use of a compensation port to increase the efficiency of an
integrating sphere . . 7
Bibliography . 9

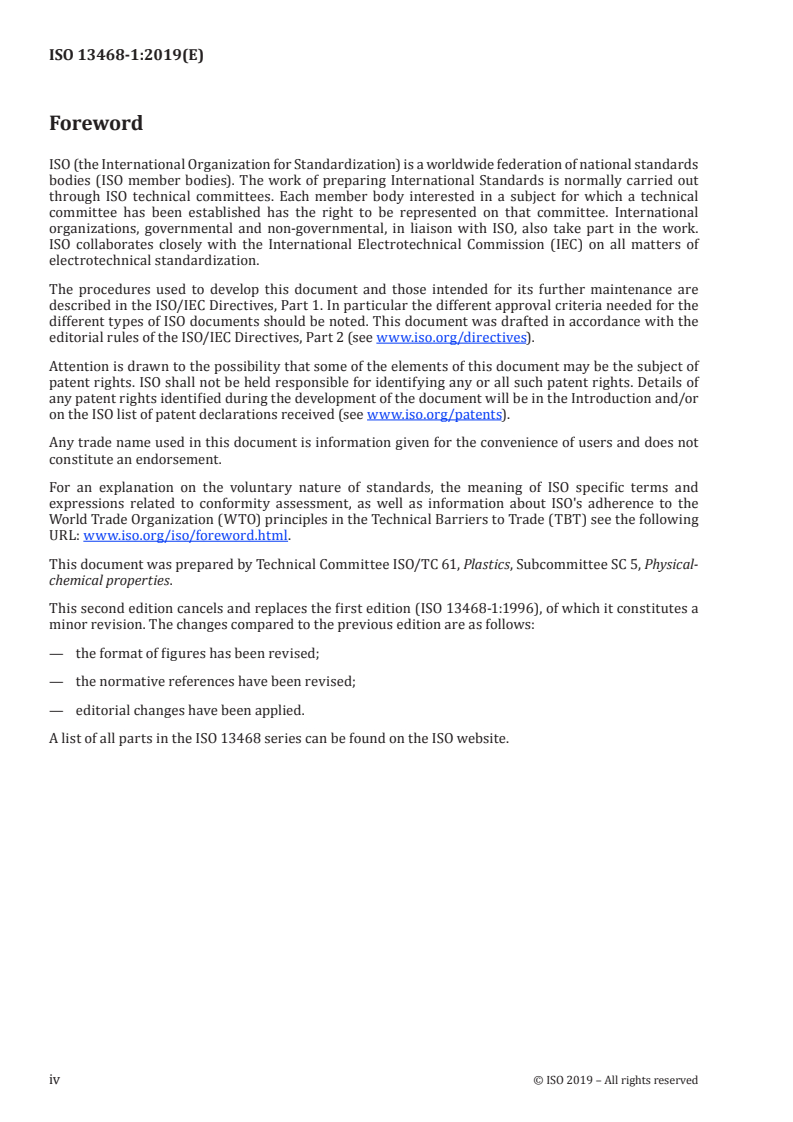

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 5, Physical-
chemical properties.
This second edition cancels and replaces the first edition (ISO 13468-1:1996), of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— the format of figures has been revised;
— the normative references have been revised;
— editorial changes have been applied.
A list of all parts in the ISO 13468 series can be found on the ISO website.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 13468-1:2019(E)
Plastics — Determination of the total luminous
transmittance of transparent materials —
Part 1:
Single-beam instrument
1 Scope
This document covers the determination of the total luminous transmittance, in the visible region of the
spectrum, of planar transparent and substantially colourless plastics, using a single-beam photometer
with a specified CIE Standard light source and photodetector. This document cannot be used for plastics
which contain fluorescent materials.
This document is applicable to transparent moulding materials, films and sheets not exceeding 10 mm
in thickness.
NOTE 1 Total luminous transmittance can also be determined by a double-beam spectrophotometer as in
ISO 13468-2. This document, however, provides a simple but precise, practical and quick determination. This
method is suitable for use not only for analytical purposes but also for quality control.
NOTE 2 Substantially colourless plastics include those which are faintly tinted.
NOTE 3 Specimens more than 10 mm thick can be measured provided the instrument can accommodate them,
but the results might not be comparable with those obtained using specimens less than 10 mm thick.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 291, Plastics — Standard atmospheres for conditioning and testing
ISO 5725-1, Accuracy (trueness and precision) of measurement methods and results — Part 1: General
principles and definitions
ISO 5725-2, Accuracy (trueness and precision) of measurement methods and results — Part 2: Basic method
for the determination of repeatability and reproducibility of a standard measurement method
ISO 5725-3, Accuracy (trueness and precision) of measurement methods and results — Part 3: Intermediate
measures of the precision of a standard measurement method
ISO 11664-1, Colorimetry — Part 1: CIE standard colorimetric observers
ISO 11664-2, Colorimetry — Part 2: CIE standard illuminants
CIE Publication No. 15, Colorimetry
1)
CIE Publication No. 17, CIE International lighting vocabulary
1) Also published as IEC 60050-845.
3 Terms and definitions
For the purposes of this document, the terms and definitions given in CIE Publication No. 17 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
transparent plastics
plastics in which the transmission of light is essentially regular and which have a high transmittance in
the visible region of the spectrum
Note 1 to entry: Provided their geometrical shape is suitable, objects will be seen distinctly through plastic which
is transparent in the visible region.
3.2
total luminous transmittance
ratio of the transmitted luminous flux to the incident luminous flux when a parallel beam of light passes
through a specimen
4 Apparatus
4.1 The apparatus shall consist of a stabilized light source, an associated optical system, an integrating
sphere fitted with ports, and a photometer. Ingress of external light into the integrating sphere shall be
prevented. A schematic arrangement of the apparatus is shown in Figure 1.
Key
1 lamp 6 baffle
2 condensing lens 7 photodetector
3 collimator tube 8 compensation port
4 integrating sphere 9 light trap
5 specimen holder 10 entrance port
Figure 1 — Schematic arrangement of the apparatus
2 © ISO 2019 – All rights reserved

4.2 The light source and/or photodetector shall be fitted with filters so that the output of the
combined system corresponds to the CIE standard colorimetric observer as specified in ISO 11664-1
and CIE standard illu
...
