Earth-moving machinery -- Scrapers -- Terminology and commercial specifications

ISO 7133:2013 establishes terminology and the content of commercial literature specifications for scrapers (including towed scrapers) and their equipment.

Engins de terrassement -- Décapeuses -- Terminologie et spécifications commerciales

L'ISO 7133:2013 établit la terminologie et fixe le contenu des spécifications des documents commerciaux pour les décapeuses (y compris les décapeuses tractées) et leurs équipements.

General Information

Status
Published
Publication Date
17-Mar-2013
Current Stage
6060 - International Standard published
Start Date
11-Dec-2012
Completion Date
18-Mar-2013
Ref Project

RELATIONS

Buy Standard

Standard
ISO 7133:2013 - Earth-moving machinery -- Scrapers -- Terminology and commercial specifications
English language
20 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 7133:2013 - Engins de terrassement -- Décapeuses -- Terminologie et spécifications commerciales
French language
20 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 7133
Third edition
2013-03-15
Earth-moving machinery —
Scrapers — Terminology and
commercial specifications
Engins de terrassement — Décapeuses — Terminologie et
spécifications commerciales
Reference number
ISO 7133:2013(E)
ISO 2013
---------------------- Page: 1 ----------------------
ISO 7133:2013(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2013

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 7133:2013(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

3.1 General ........................................................................................................................................................................................................... 1

3.2 Masses ............................................................................................................................................................................................................ 2

3.3 Modes of operation ............................................................................................................................................................................. 2

3.4 Performance .............................................................................................................................................................................................. 3

4 Base machine ........................................................................................................................................................................................................... 3

4.1 Types of scrapers .................................................................................................................................................................................. 3

4.2 Dimensions ................................................................................................................................................................................................. 7

4.3 Nomenclature........................................................................................................................................................................................... 9

5 Commercial literature specifications...........................................................................................................................................13

5.1 Engine ..........................................................................................................................................................................................................13

5.2 Transmission .........................................................................................................................................................................................14

5.3 Drive axle(s) ...........................................................................................................................................................................................14

5.4 Steering .......................................................................................................................................................................................................14

5.5 Brakes ..........................................................................................................................................................................................................15

5.6 Tyres .............................................................................................................................................................................................................15

5.7 Hydraulic system ................................................................................................................................................................................15

5.8 Elevated loading drive ...................................................................................................................................................................16

5.9 Bowl ...............................................................................................................................................................................................................16

5.10 Cutting edge ............................................................................................................................................................................................16

5.11 System fluid capacities ..................................................................................................................................................................16

5.12 Masses .........................................................................................................................................................................................................16

5.13 Towed scraper hitch vertical load .......................................................................................................................................17

5.14 Towing tractor power ....................................................................................................................................................................17

Annex A (normative) Equipment dimensions .........................................................................................................................................18

Bibliography .............................................................................................................................................................................................................................20

© ISO 2013 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 7133:2013(E)

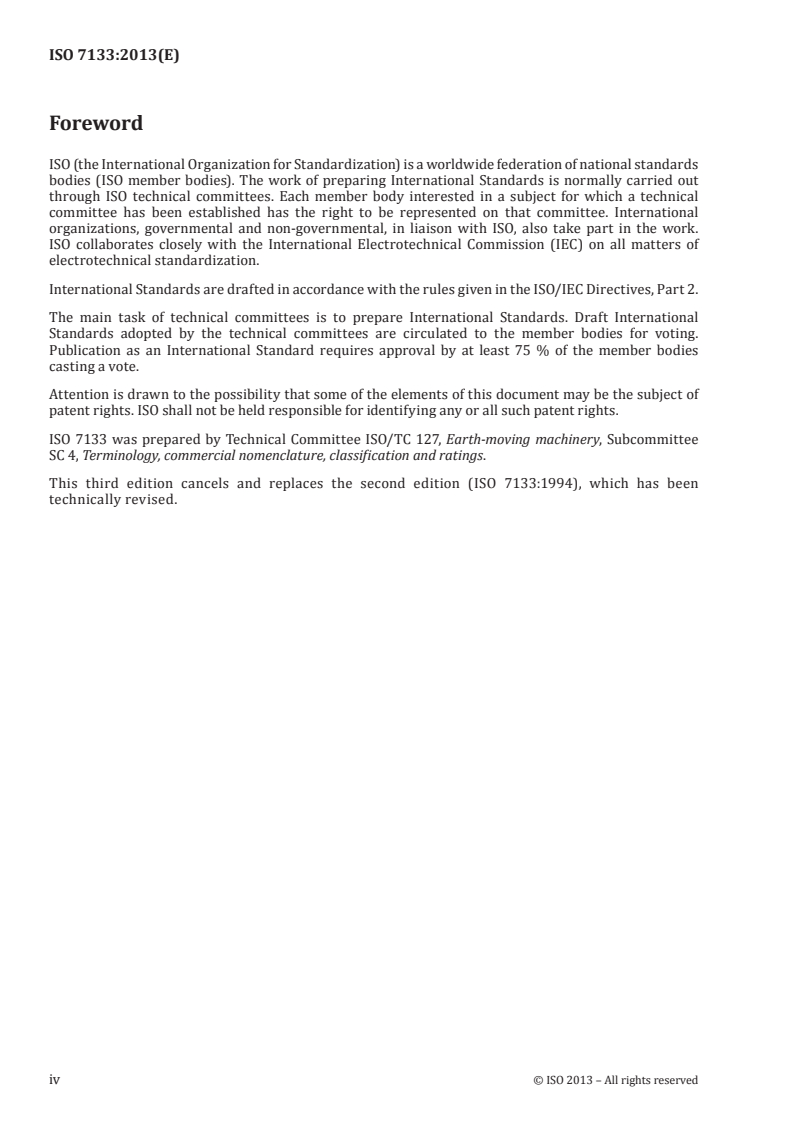

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International

Standards adopted by the technical committees are circulated to the member bodies for voting.

Publication as an International Standard requires approval by at least 75 % of the member bodies

casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 7133 was prepared by Technical Committee ISO/TC 127, Earth-moving machinery, Subcommittee

SC 4, Terminology, commercial nomenclature, classification and ratings.

This third edition cancels and replaces the second edition (ISO 7133:1994), which has been

technically revised.
iv © ISO 2013 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 7133:2013(E)
Earth-moving machinery — Scrapers — Terminology and
commercial specifications
1 Scope

This International Standard establishes terminology and the content of commercial literature

specifications for scrapers (including towed scrapers) and their equipment.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 5010, Earth-moving machinery — Rubber-tyred machines — Steering requirements
ISO 6484, Earth-moving machinery — Elevating scrapers — Volumetric ratings
ISO 6485, Earth-moving machinery — Tractor-scraper — Volumetric rating

ISO 6746-1, Earth-moving machinery — Definitions of dimensions and codes — Part 1: Base machine

ISO 6746-2, Earth-moving machinery — Definitions of dimensions and codes — Part 2: Equipment and

attachments

ISO 7457, Earth-moving machinery — Determination of turning dimensions of wheeled machines

ISO 9249, Earth-moving machinery — Engine test code — Net power
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 6746 and the following apply.

3.1 General
3.1.1
scraper

self-propelled or towed crawler or wheeled machine which has a bowl with a cutting edge positioned

between the axles, and which cuts, loads, transports, discharges and spreads material through its

forward motion

Note 1 to entry: The loading through a forward motion can be assisted by a powered mechanism (elevator) fixed

to the scraper bowl.
[SOURCE: ISO 6165:2012, 4.7]
3.1.2
towed scraper

scraper that is not self-propelled but which is propelled instead by a towing machine on which the

operator’s station is located
[SOURCE: ISO 6165:2012, 4.7.1]
© ISO 2013 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 7133:2013(E)
3.1.3
base machine

machine with a cab or canopy and operator-protective structures if required, without equipment or

attachments but possessing the necessary mountings for such equipment and attachments scraper

[SOURCE: ISO 6746-1:2003, 3.3]
3.1.4
equipment

set of components mounted onto the base machine to fulfil the primary design function

3.1.5
attachment

optional assembly of components that can be mounted onto the base machine for a specific use

3.1.6
component
part or an assembly of parts of a base machine, equipment or an attachment
3.2 Masses
3.2.1
operating mass

mass of the base machine with empty bowl, equipment specified by the manufacturer, operator (75 kg),

full fuel tank and full lubricating, hydraulic and cooling systems
3.2.2
payload
manufacturer’s rated mass that can be carried in the scraper bowl
3.2.3
loaded mass
sum of the operating mass and the payload loaded in accordance with ISO 6485
3.2.4
axle distribution
percentage of machine mass or the actual mass of each axle, empty and loaded
3.2.5
shipping mass

mass of the base machine with empty bowl, without operator, with full lubricating, hydraulic and

cooling systems, 10 % of fuel tank capacity and with or without equipment, cab, canopy and/or operator

protective structure, as stated by the manufacturer
3.2.6
cab [canopy] [ROPS] [FOPS] mass

mass of cab [canopy] [ROPS (roll-over protective structure)] [FOPS (falling-object protective structure)]

with all components and mountings required to secure it to the base machine
3.3 Modes of operation
3.3.1
push-pull or dual loading

mode of operation which allows one scraper to assist in loading another by pushing or pulling through

engagement devices which usually include push plates, a hook and a bail
2 © ISO 2013 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 7133:2013(E)
3.4 Performance
3.4.1
net power

power obtained on a test bed at the end of the crankshaft or its equivalent, at the corresponding engine

speed, with the equipment and auxiliaries listed in ISO 15550:2002, Table 1, column 2, and required in

colum
...

NORME ISO
INTERNATIONALE 7133
Troisième édition
2013-03-15
Engins de terrassement —
Décapeuses — Terminologie et
spécifications commerciales
Earth-moving machinery — Scrapers — Terminology and commercial
specifications
Numéro de référence
ISO 7133:2013(F)
ISO 2013
---------------------- Page: 1 ----------------------
ISO 7133:2013(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 7133:2013(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

3.1 Généralités .................................................................................................................................................................................................. 1

3.2 Masses ............................................................................................................................................................................................................ 2

3.3 Modes d’utilisation .............................................................................................................................................................................. 2

3.4 Performances ........................................................................................................................................................................................... 3

4 Engin de base ............................................................................................................................................................................................................ 3

4.1 Types de décapeuses ......................................................................................................................................................................... 3

4.2 Dimensions ................................................................................................................................................................................................. 7

4.3 Nomenclature........................................................................................................................................................................................... 9

5 Spécifications commerciales .................................................................................................................................................................13

5.1 Moteur .........................................................................................................................................................................................................13

5.2 Transmission .........................................................................................................................................................................................14

5.3 Essieu(x) moteur(s) .........................................................................................................................................................................14

5.4 Direction ....................................................................................................................................................................................................14

5.5 Freinage ......................................................................................................................................................................................................15

5.6 Pneumatiques .......................................................................................................................................................................................15

5.7 Système hydraulique .......................................................................................................................................................................15

5.8 Chargement par levage .................................................................................................................................................................16

5.9 Benne ............................................................................................................................................................................................................16

5.10 Bord de coupe .......................................................................................................................................................................................16

5.11 Capacités du système de fluide ..............................................................................................................................................16

5.12 Masses .........................................................................................................................................................................................................16

5.13 Charge verticale d’attelage de décapeuse tractée ..................................................................................................17

5.14 Puissance du tracteur .....................................................................................................................................................................17

Annexe A (normative) Dimensions des équipements .....................................................................................................................18

Bibliographie ...........................................................................................................................................................................................................................20

© ISO 2013 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 7133:2013(F)

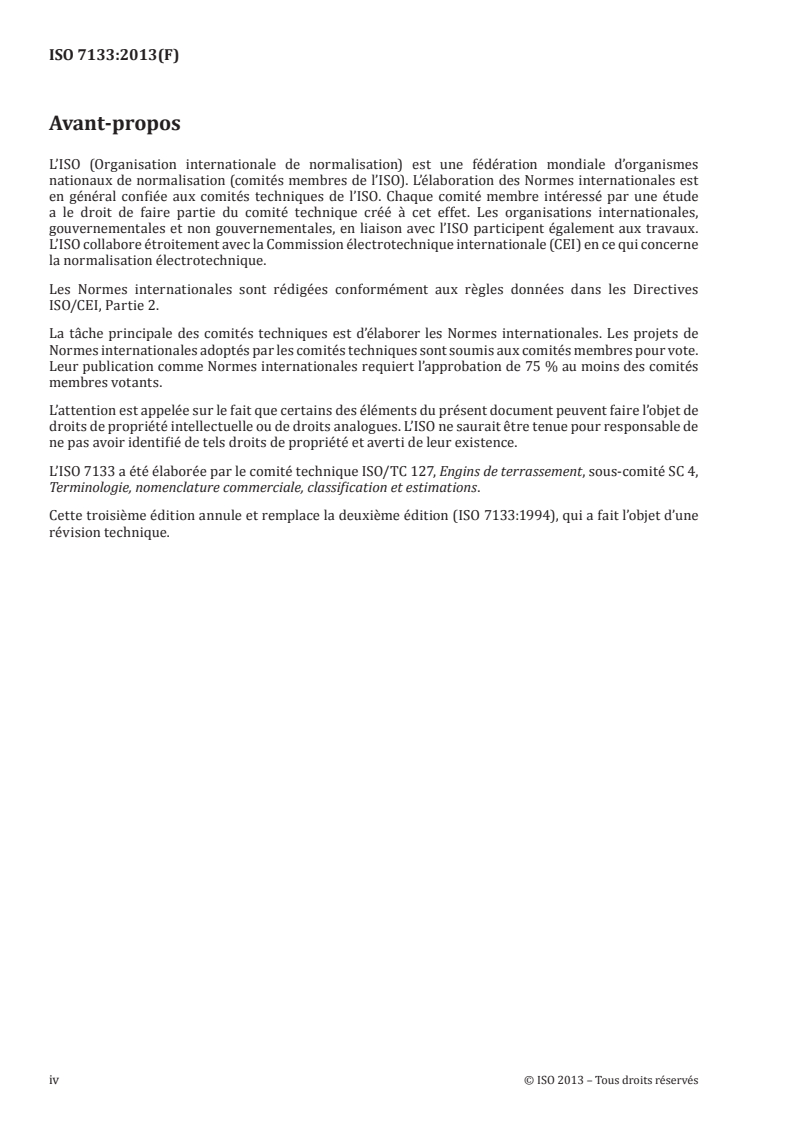

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne

la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives

ISO/CEI, Partie 2.

La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de

Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.

Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités

membres votants.

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence.

L’ISO 7133 a été élaborée par le comité technique ISO/TC 127, Engins de terrassement, sous-comité SC 4,

Terminologie, nomenclature commerciale, classification et estimations.

Cette troisième édition annule et remplace la deuxième édition (ISO 7133:1994), qui a fait l’objet d’une

révision technique.
iv © ISO 2013 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 7133:2013(F)
Engins de terrassement — Décapeuses — Terminologie et
spécifications commerciales
1 Domaine d’application

La présente Norme internationale établit la terminologie et fixe le contenu des spécifications des

documents commerciaux pour les décapeuses (y compris les décapeuses tractées) et leurs équipements.

2 Références normatives

Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent

document et sont indispensables pour son application. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y

compris les éventuels amendements).

ISO 5010, Engins de terrassement — Engins équipés de pneumatiques — Systèmes de direction

ISO 6484, Engins de terrassement — Décapeuses élévatrices — Évaluations volumétriques

ISO 6485, Engins de terrassement — Décapeuse — Évaluation volumétrique

ISO 6746-1, Engins de terrassement — Définitions des dimensions et des codes — Partie 1: Engin de base

ISO 6746-2, Engins de terrassement — Définitions des dimensions et des codes — Partie 2: Équipements

et accessoires

ISO 7457, Engins de terrassement — Détermination des dimensions de braquage des engins sur roues

ISO 9249, Engins de terrassement — Code d’essai des moteurs — Puissance nette
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 6746 ainsi que les

suivants s’appliquent.
3.1 Généralités
3.1.1
décapeuse

engin automoteur ou tracté à chenilles ou à roues, muni d’une benne ouverte possédant un bord

coupant placé entre les essieux, qui coupe, charge, transporte, décharge et répand des matériaux par le

mouvement de l’engin vers l’avant

Note 1 à l’article: Le chargement par le mouvement de l’engin vers l’avant peut être complété par un mécanisme

d’entraînement (élévateur) fixé sur le corps de la benne.
[SOURCE: ISO 6165:2012, 4.7]
3.1.2
décapeuse tractée

décapeuse non automotrice mais qui est tractée par une machine sur laquelle est situé le poste de l’opérateur

[SOURCE: ISO 6165:2012, 4.7.1]
© ISO 2013 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 7133:2013(F)
3.1.3
engin de base

engin, si nécessaire avec cabine ou canopy et les structures de protection de l’opérateur, sans équipements

ni accessoires mais pourvu des dispositifs nécessaires à un montage de ces équipements et accessoires

[SOURCE: ISO 6746-1:2003, 3.3]
3.1.4
équipement

ensemble d’éléments montés sur l’engin de base, qui remplit une fonction primaire

3.1.5
accessoire

assemblage d’éléments en option, qui peut être monté sur un engin de base pour une utilisation spécifique

3.1.6
élément

partie d’un assemblage ou partie d’un engin de base, d’un équipement ou d’un accessoire

3.2 Masses
3.2.1
masse en fonctionnement

masse de l’engin de base, la benne étant vide, avec tous les équipements spécifiés par le constructeur, y

compris la masse du conducteur (75 kg), du réservoir de carburant plein, les systèmes de lubrification,

hydraulique et de refroidissement étant remplis
3.2.2
charge utile

masse, indiquée par le constructeur, pouvant être transportée dans la benne de la décapeuse

3.2.3
masse en charge

somme de la masse en fonctionnement et de la charge utile, chargée conformément à l’ISO 6485

3.2.4
répartition par essieu

pourcentage de la masse de l’engin ou de la masse réelle sur chaque essieu, à vide et en charge

3.2.5
masse à l’expédition

masse de l’engin de base sans son conducteur, la benne étant vide, avec les systèmes de lubrification,

hydraulique et de refroidissement remplis, 10 % de la capacité du réservoir à carburant et avec ou sans les

équipements, la cabine, le toit, et/ou la structure de protection de l’opérateur selon indication du constructeur

3.2.6
masse de la cabine [du toit] [de la ROPS] [de la FOPS]

masse de la cabine [du toit] [de la ROPS (structure de protection contre le retournement)] ou [de la

FOPS (structure de protection contre les chutes d’objets] avec tous les éléments et systèmes de montage

nécessaires à leur fixation à l’engin de base
3.3 Modes d’utilisation
3.3.1
chargement réversible (double)

mode d’utilisation permettant à une décapeuse d’aider au chargement d’une autre décapeuse en

effectuant un effort de poussée ou de traction, grâce à des dispositifs d’accouplement comprenant

habituellement des plaques de poussée, un crochet ou un étrier de suspension
2 © ISO 2013 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 7133:2013(F)
3.4 Performances
3.4.1
puissance nette

puissance obtenue au banc d’essai à l’extrémité du vilebrequin ou son équivalent, à la vitesse de moteur

correspondante, avec l’équipement et les auxiliaires listés dans l’ISO 15550:2002, Tableau 1, colonne 2

et spécifiés en colonne 3 (installés pour un essai de puissance nette du moteur)

Note 1 à l’article: Si la mesure de la puissance ne peut se faire qu’avec une boîte de vitesse montée, il convient que les

pertes dans la boîte de vitesses soient ajoutées à la puissance mesurée pour obtenir la puissance nette du moteur.

[SOURCE: ISO 15550:2002, 3.3.3.1, modifiée.]
3.4.2
vitesse maximale de translation

vitesse maximale pouvant être atteinte sur des surfaces planes et dures, à chacun des rapports disponibles

de la boîte de vitesses en marche avant et en mar
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
