INTERNATIONAL ISO
STANDARD 20361
Third edition
2019-07
Liquid pumps and pumps units —
Noise test code — Grades 2 and 3 of
accuracy
Pompes et groupes motopompes pour liquides — Code d'essai
acoustique — Classes de précision 2 et 3
Reference number
ISO 20361:2019(E)
©
ISO 2019
---------------------- Page: 1 ----------------------
ISO 20361:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 20361:2019(E)

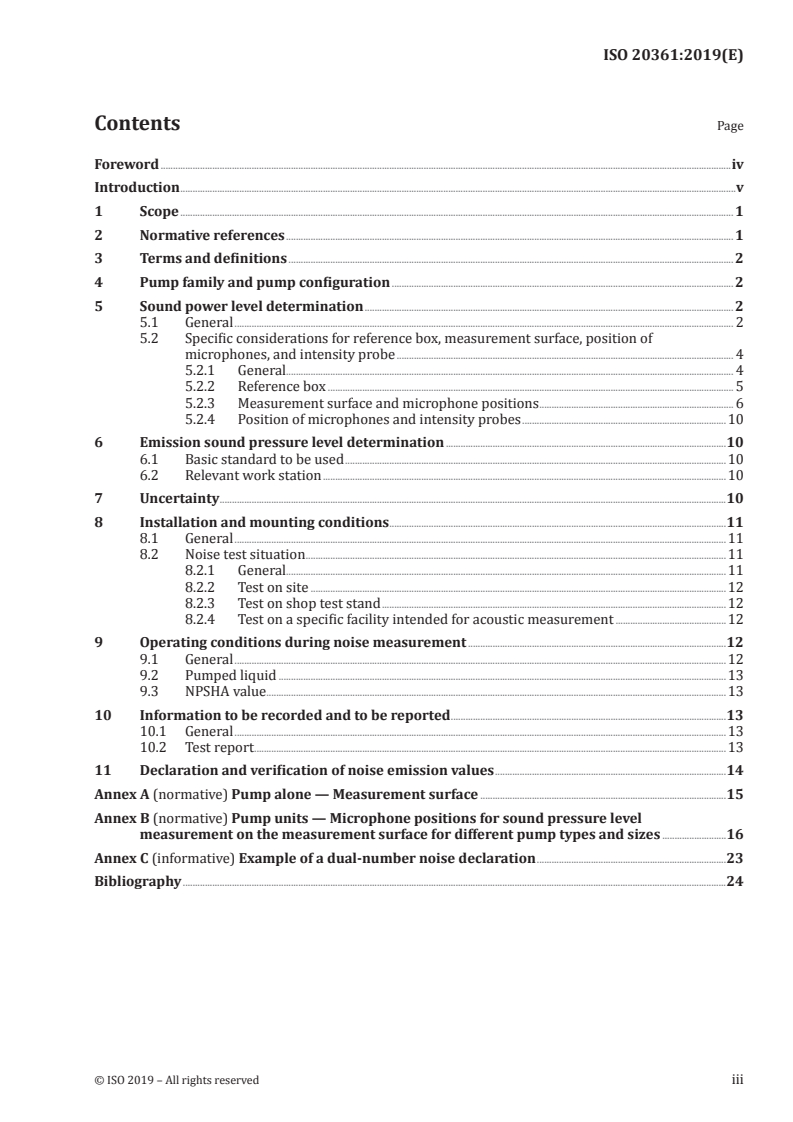

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Pump family and pump configuration . 2
5 Sound power level determination . 2
5.1 General . 2
5.2 Specific considerations for reference box, measurement surface, position of
microphones, and intensity probe . 4
5.2.1 General. 4
5.2.2 Reference box . 5
5.2.3 Measurement surface and microphone positions . 6
5.2.4 Position of microphones and intensity probes .10
6 Emission sound pressure level determination .10
6.1 Basic standard to be used .10
6.2 Relevant work station .10
7 Uncertainty .10
8 Installation and mounting conditions .11
8.1 General .11
8.2 Noise test situation .11
8.2.1 General.11
8.2.2 Test on site .12
8.2.3 Test on shop test stand .12
8.2.4 Test on a specific facility intended for acoustic measurement .12
9 Operating conditions during noise measurement .12
9.1 General .12
9.2 Pumped liquid .13
9.3 NPSHA value .13
10 Information to be recorded and to be reported .13
10.1 General .13
10.2 Test report .13
11 Declaration and verification of noise emission values .14
Annex A (normative) Pump alone — Measurement surface .15
Annex B (normative) Pump units — Microphone positions for sound pressure level
measurement on the measurement surface for different pump types and sizes .16
Annex C (informative) Example of a dual-number noise declaration .23
Bibliography .24
© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 20361:2019(E)

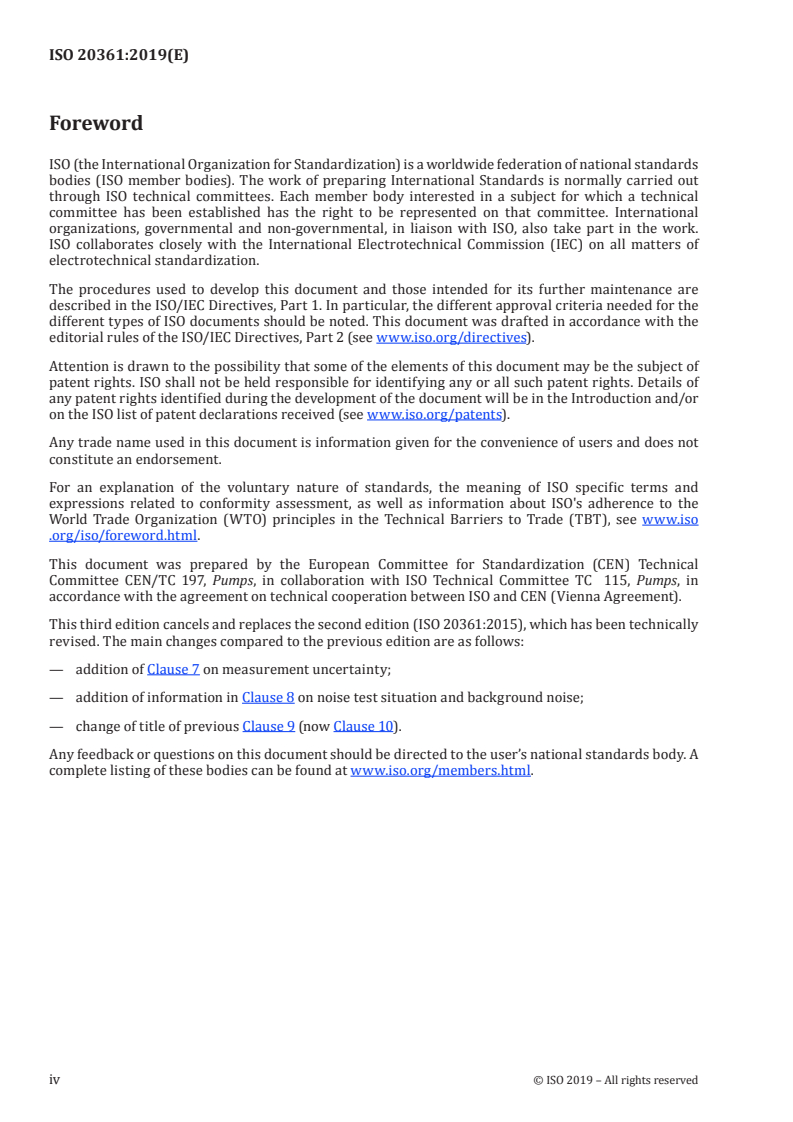

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by the European Committee for Standardization (CEN) Technical
Committee CEN/TC 197, Pumps, in collaboration with ISO Technical Committee TC 115, Pumps, in
accordance with the agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 20361:2015), which has been technically
revised. The main changes compared to the previous edition are as follows:
— addition of Clause 7 on measurement uncertainty;
— addition of information in Clause 8 on noise test situation and background noise;
— change of title of previous Clause 9 (now Clause 10).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 20361:2019(E)
Introduction
The noise emitted by a pump unit can be radiated by the casing of the pump, the driving system
(e.g. motor, gear box, coupling), the piping system, and all the connected structures.
On site, the perceived noise can be significantly increased by reverberation effects or by the radiation
of extraneous sources.
Depending on the type of pump it can be useful to know the following:
a) the noise of the pumping system (including piping);
b) the noise of the pump unit, including the driver and the transmission elements but excluding the
noise of the piping system;
c) the noise emitted by the pump alone, excluding the noise from the driver, transmission elements,
and the piping;
d) the noise emitted by each of those elements in respect to a given requirement or in view of an
efficient sound proofing of the installation.
This document describes methods for the determination of the noise emitted by a pump unit [case b)]
or a pump alone [case c)]. Noise emission is expressed in terms of the sound power level of the machine
and the emission sound pressure level at the relevant work station (see 6.2).
This document is intended to enable the manufacturer to
— show the effectiveness of noise reduction, and
— declare the noise emission levels.
This document is a type-C standard as stated in ISO 12100.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organizations, market surveillance, etc.).
Others can be affected by the level of machinery safety achieved with the means of the document by the
above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g. trade unions, organizations for people with special needs);
— service providers, e.g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate at the drafting
process of this document. The machinery concerned and the extent to which hazards, hazardous
situations or hazardous events are covered are indicated in the Scope of this document.
When requirements of this type-C standard are different from those which are stated in type-A or
type-B standards, the requirements of this type-C standard take precedence over the requirements of
the other standards for machines that have been designed and built according to the requirements of
this type-C standard.
The machinery concerned and the extent to which noise is covered are indicated in the scope of this
document.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 20361:2019(E)
Liquid pumps and pumps units — Noise test code —
Grades 2 and 3 of accuracy
1 Scope
This document specifies all the information necessary to carry out efficiently and under standardized
conditions the determination, declaration, and verification of the airborne noise emission of liquid
pumps or pump units (see 4.1). It specifies the noise measurement methods and the operating and
mounting conditions that shall be used for the test.
Noise emission characteristics include emission sound pressure levels at specified positions and the
sound power level. The determination of these quantities is necessary for
— declaring the noise emission values, and
— purpose of noise control at source at the design stage.
The determination of these quantities is also necessary for comparing the noise emitted by liquid
pumps on the market.
The use of this document ensures the reproducibility of the determination of the airborne noise-
emission characteristics within specified limits determined by the grade of accuracy of the basic
airborne noise measurement method used. Noise measurement methods according to this document
are engineering methods (grade 2) and survey methods (grade 3).
This document does not deal with the characterization of the structure-borne sound and liquid-borne
noise generated by liquid pumps.
NOTE This document is specified in EN 809+A1 for noise measurements of the pump (or pump unit).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3743-1:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources
using sound pressure — Engineering methods for small movable sources in reverberant fields — Part 1:
Comparison method for a hard-walled test room
ISO 3743-2:2018, Acoustics — Determination of sound power levels of noise sources using sound pressure —
Engineering methods for small, movable sources in reverberant fields — Part 2: Methods for special
reverberation test rooms
ISO 3744:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources
using sound pressure — Engineering methods for an essentially free field over a reflecting plane
ISO 3746:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources
using sound pressure — Survey method using an enveloping measurement surface over a reflecting plane
ISO 4871:1996, Acoustics — Declaration and verification of noise emission values of machinery and
equipment
ISO 9614-1:1993, Acoustics — Determination of sound power levels of noise sources using sound intensity —
Part 1: Measurement at discrete points
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 20361:2019(E)
ISO 9614-2:1996, Acoustics — Determination of sound power levels of noise sources using sound intensity —
Part 2: Measurement by scanning
ISO 11203:1995, Acoustics — Noise emitted by machinery and equipment — Determination of emission
sound pressure levels at a work station and at other specified positions from the sound power level
ISO 17769-1:2012, Liquid pumps and installation — General terms — Definitions, quantities, letter symbols
and units
ISO 17769-2:2012, Liquid pumps and installation — General terms — Definitions, quantities, letter symbols
and units
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 17769-1, ISO 17769-2 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
pump
equipment that is defined as being terminated by its inlet and outlet branches as well as in general its
shaft ends
3.2
pump unit
equipment that is comprised of the pump (3.1) and its driver (e.g. electric motor, steam turbine)
including transmission elements (e.g. coupling, gear), baseplates, and any auxiliary equipment supplied
with the pump
4 Pump family and pump configuration
4.1 Pumps covered by this document comprise of liquid pumps of the rotodynamic and positive
displacement, rotary, and reciprocating types.
4.2 This document provides two possibilities of measurement, either pump alone (see Table 1) or
pump units (see Table 2). In these two cases, the pumps shall be installed
— on site (see 8.2.2), or
— on shop test stand (see 8.2.3), or
— in a specific facility intended for acoustic measurement (see 8.2.4).
4.3 Safety guards, e.g. coupling guards, insulation hoods, etc., if any, shall be installed during noise-
emission determination.
5 Sound power level determination
5.1 General
One of the following grade 2 of accuracy methods for determining the sound power level shall be used:
— ISO 3743-1 or ISO 3743-2;
2 © ISO 2019 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 20361:2019(E)
NOTE 1 ISO 3743-1 is based upon a hard-walled room and low background noise. This document gives
specifications to sound pressure level measurement in octave bands in order to calculate the sound
power level.
NOTE 2 ISO 3743-2 is based upon special reverberation test room. This document gives specifications to
sound pressure measurement in octave bands or overall A-weighted sound pressure level measurement in
order to calculate the sound power level.
— ISO 3744;
NOTE 3 ISO 3744 is based upon a non-reverberant environment and low background noise. This document
specifies a method to calculate the sound power level from the measured A-weighted sound pressure levels,
or sound pressure levels in octave or third octave bands.
— ISO 9614-1 or ISO 9614-2.
If it has been shown that the applicability requirements of these grade 2 standards cannot be attained,
e.g. too much background noise, then one of the following grade 3 methods shall be used:
— ISO 3746;
NOTE 4 ISO 3746 is less demanding, it only gives specifications to the measurement of A-weighted sound
pressure levels and provides A-weighted sound power levels with grade 3 of accuracy.
— ISO 9614-1 or ISO 9614-2;
NOTE 5 ISO 9614 (all parts) can be used in all environments, including reverberation and extraneous
noise sources to a large extent. This document gives specifications to sound intensity and sound pressure
measurement. Depending on the level of the reverberation and extraneous noise, it provides the sound
power level either as A-weighted overall level or in octave or third-octave band. For grade 3 measurements,
only the overall A-weighted sound power level is available.
NOTE 6 ISO 9614-1 requires measurements of sound intensity and simultaneously sound pressure level
(at discrete points). In this case, the number of points is generally higher than the number of points used for
the standards based on sound pressure measurements.
NOTE 7 ISO 9614-2 requires measurement of sound intensity and simultaneously sound pressure level by
scanning. This can be made on partial or global surface depending on the configuration of the machine. The
method generally reduces the measurement time.
— ISO/TS 7849-1 or ISO/TS 7849-2.
NOTE 8 ISO/TS 7849 (both parts) are Technical Specifications that can be used only when the
prescriptions of the other methods are not fulfilled. These methods are based upon measurement of
vibration velocity of the relevant parts of the pump or pump unit. ISO/TS 7849-1 provides an estimation
(upper limit) of the A-weighted sound power level and ISO/TS 7849-2 provides the A-weighted sound power
level or sound power level in octave or third octave bands.
For selection of the basic International Standard for determination of the sound power level of a pump,
Table 1 for pumps (pump alone) and Table 2 for pump units shall be used.
The reflecting plane shall be either a hard plane or a surface of water.
The International Standard, indicated in bold letters in Tables 1 and 2, describes the preferred method
and shall be used where practical. If it is not practical, one of the other noted basic International
Standards shall be used.
© ISO 2019 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 20361:2019(E)
Table 1 — Pumps (pump alone) — Selection of International Standards for determination of
sound power level
Pump power input
P
Test
Grade
kW
arrangement
0,5 < P ≤ 15 15 < P ≤ 75 75 < P ≤ 300 P > 300
b
ISO 3744 ISO 9614
b b
Specific ISO 9614 ISO 9614
2 ISO 3743-2 ISO 3744
a
facility ISO 3744 ISO 3744
b
ISO 9614 ISO 3743-2
b
2 ISO 9614 impractical
Shop test
stand
b
ISO 9614
b
3 ISO 9614
ISO 3746
b
2 ISO 9614 impractical
On site
b b
ISO 9614 ISO 9614
3
ISO 3746 ISO/TR 7849
a
A facility can be qualified as specifically designed for noise measurements if it yields grade 2 measurements.
b
ISO 9614 means ISO 9614-1 or ISO 9614-2.
Table 2 — Pump unit — Selection of standards for determination of sound power level
Pump power input
P
Test
Grade
kW
arrangement
0,5 < P ≤ 15 15 < P ≤ 75 75 < P ≤ 300 P > 300
ISO 3744
b
Specific ISO 3744 ISO 9614
2 ISO 3743-2
a b
facility ISO 9614 ISO 3744
b
ISO 9614
ISO 3744
b
ISO 3744 ISO 9614
c b
2 ISO 3743-1 ISO 9614
b
ISO 9614 ISO 3744
b
ISO 9614
Shop test
stand
b b
ISO 3746 ISO 9614 ISO 9614
3
b
ISO 9614 ISO 3746 ISO 3746
b
ISO 9614
b
2 ISO 9614
ISO 3744
On site
b
ISO 3746 ISO 9614
3
b
ISO 9614 ISO 3746
a
A facility can be qualified as specifically designed for noise measurements if it yields grade 2 measurements.
b
ISO 9614 means ISO 9614-1 or ISO 9614-2.
c
ISO 3743-1 can be used for pump units in a shop test stand at the condition that pipings are properly lagged.
5.2 Specific considerations for reference box, measurement surface, position of
microphones, and intensity probe
5.2.1 General
When ISO 3744, ISO 3746, or ISO 9614 is used, 5.2.2 to 5.2.4 apply.
4 © ISO 2019 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 20361:2019(E)
5.2.2 Reference box
The reference box is a hypothetical surface, the smallest simple volume (parallelepiped, box, cylinder,
etc.) containing the pump unit or pump and the flanges of the machine but excluding the pipings for the
pump unit and pipings, transmission elements, and driver for pumps (pump alone) and small individual
components of the source that do not contribute to the sound radiation. For ISO 3744 and ISO 3746, the
reference box is a parallelepiped. The box encloses the source and terminates on the reflecting plane
(hard ground or water). For examples of reference boxes, see Figures 1 and 2.
Key
1 reflecting plane
2 reference box
3 pump
4 driver
Figure 1 — Reference box for pump unit (example)
© ISO 2019 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 20361:2019(E)
Key
1 reflecting plane
2 reference box
3 pump
4 driver
Figure 2 — Reference box for pump (alone) (example)
5.2.3 Measurement surface and microphone positions
The measurement surface is a surface enveloping the reference box at a given distance to the box.
The distance between the measurement surface and the reference box is called the measurement
distance. It depends on the basic method used.
— For ISO 3744 and ISO 3746, both of which are based on sound pressure level measurements, the
distance shall be chosen equal to 1 m.
Where the background noise requirements of these International Standards are not met, a distance
smaller than 1 m but larger than 0,25 m can be chosen.
— For ISO 9614-1 and ISO 9614-2, both of which are based on a sound intensity measurement, the
distance shall be
— d ≥ 0,5 m for ISO 9614-1;
1
— 0,2 m ≤ d ≤ 0,5 m for ISO 9614-2.
2
For the measurement surface, see Figures 3 to 6.
Reference shall also be made to Annex A.
6 © ISO 2019 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 20361:2019(E)
Dimensions in metres
Key
1 reflecting plane
2 upper measurement surface
3 reference box
4 median measurement surface
× microphone positions for grade 3
⊗ additional microphone positions for grade 2
L height, expressed in metres, of the reference box, equal to the highest pump-unit point
h height, expressed in metres, of the median measurement plane: h = (L + 1)/2
h height, expressed in metres, of the upper measurement plane: h = L + 1
1 1
Figure 3 — Typical measurement surface and planes for sound pressure level measurement for
a pump unit
In the case of the pump alone, Figure 4 indicates the position of the measurement surface. Microphones
should not be placed on the face of the surface that faces the driver (see Annex A) unless measurement
is carried out in a specific facility by taking action described in 8.2.4 to reduce the impact of the driver
noise. The test report shall indicate which actions have been performed to reduce driver noise impact
and the background levels at these locations shall be included.
The practical microphone positions for different pump types and sizes shall be those given in Annex B.
© ISO 2019 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 20361:2019(E)
Key
1 reflecting plane
2 upper measurement surface
3 reference box
4 median measurement surface
× microphone positions for grade 3
⊗ additional microphone positions for grade 2
L height, expressed in metres, of the reference box, equal to the highest pump-unit point
h height, expressed in metres, of the median measurement plane: h = (L + 1)/2
h height, expressed in metres, of the upper measurement plane: h = L + 1
1 1
Figure 4 — Typical measurement surfaces and planes for sound pressure level measurement
for pump alone
8 © ISO 2019 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 20361:2019(E)
Key
1 reflecting plane
2 measurement surface for fixed points
3 closer measurement surface for scanning
4 reference box
d ≥0,5 m
1
h L + d
1 1
d 0,2 m to 0,5 m
2
Figure 5 — Typical measurement surfaces and planes for sound intensity measurement for
pump unit
Key
1 measurement surface for fixed points
2 closer measurement surface for scanning
3 reference box
d ≥0,5 m
1
h L + d
1 1
d 0,2 m to 0,5 m
2
Figure 6 — Typical measurement surface for sound intensity measurement for pump alone
© ISO 2019 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 20361:2019(E)
5.2.4 Position of microphones and intensity probes
The position of the microphones or intensity probes on the measurement surface shall be those
specified by the basic measurement standard used. For typical microphone positions see Figures 3 to
6 and Annex B. However, if necessary, one or several of these positions shall be altered in order to fulfil
the following requirements.
— The distance between a microphone and the surface of a pipe shall not be smaller than 0,5 m.
— The distance between the intensity probe and the surface of a pipe shall not be smaller than 0,2 m.
If a microphone position falls on the axis of a piping or centreline of the shaft, this point shall not be
measured. It shall be replaced by two points located at 45° to the axis as shown in Figure 7.
a) Incorrect arrangement b) Correct arrangement
Key
× microphone positions for measurements
a
No measurement shall be made at this point.
Figure 7 — Special arrangement of microphone positions
6 Emission sound pressure level determination
6.1 Basic standard to be used
The A-weighted emission sound pressure level at the work station (see 6.2) shall be determined using
ISO 11203 (method with Q ) that prescribes a derivation of the A-weighted sound pressure level from
2
the A-weighted sound power level. It represents the average A-weighted sound pres
...
NORME ISO
INTERNATIONALE 20361
Troisième édition
2019-07
Pompes et groupes motopompes pour
liquides — Code d'essai acoustique —
Classes de précision 2 et 3
Liquid pumps and pumps units — Noise test code — Grades 2 and 3 of
accuracy
Numéro de référence
ISO 20361:2019(F)
©
ISO 2019
---------------------- Page: 1 ----------------------
ISO 20361:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 20361:2019(F)

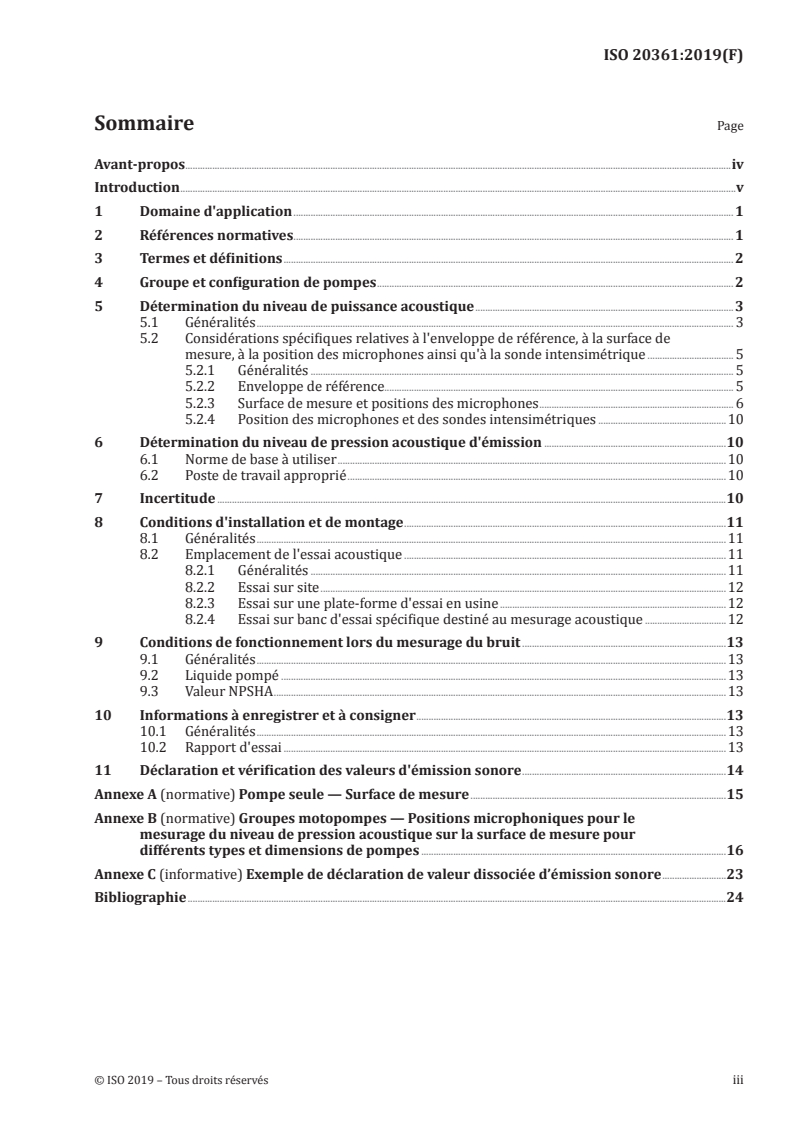

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Groupe et configuration de pompes . 2
5 Détermination du niveau de puissance acoustique . 3
5.1 Généralités . 3
5.2 Considérations spécifiques relatives à l'enveloppe de référence, à la surface de
mesure, à la position des microphones ainsi qu'à la sonde intensimétrique . 5
5.2.1 Généralités . 5
5.2.2 Enveloppe de référence. 5
5.2.3 Surface de mesure et positions des microphones . 6
5.2.4 Position des microphones et des sondes intensimétriques .10
6 Détermination du niveau de pression acoustique d'émission .10
6.1 Norme de base à utiliser .10
6.2 Poste de travail approprié .10
7 Incertitude .10
8 Conditions d'installation et de montage .11
8.1 Généralités .11
8.2 Emplacement de l'essai acoustique .11
8.2.1 Généralités .11
8.2.2 Essai sur site .12
8.2.3 Essai sur une plate-forme d'essai en usine .12
8.2.4 Essai sur banc d'essai spécifique destiné au mesurage acoustique .12
9 Conditions de fonctionnement lors du mesurage du bruit .13
9.1 Généralités .13
9.2 Liquide pompé .13
9.3 Valeur NPSHA .13
10 Informations à enregistrer et à consigner .13
10.1 Généralités .13
10.2 Rapport d'essai .13
11 Déclaration et vérification des valeurs d'émission sonore .14
Annexe A (normative) Pompe seule — Surface de mesure .15
Annexe B (normative) Groupes motopompes — Positions microphoniques pour le
mesurage du niveau de pression acoustique sur la surface de mesure pour
différents types et dimensions de pompes .16
Annexe C (informative) Exemple de déclaration de valeur dissociée d’émission sonore .23
Bibliographie .24
© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 20361:2019(F)

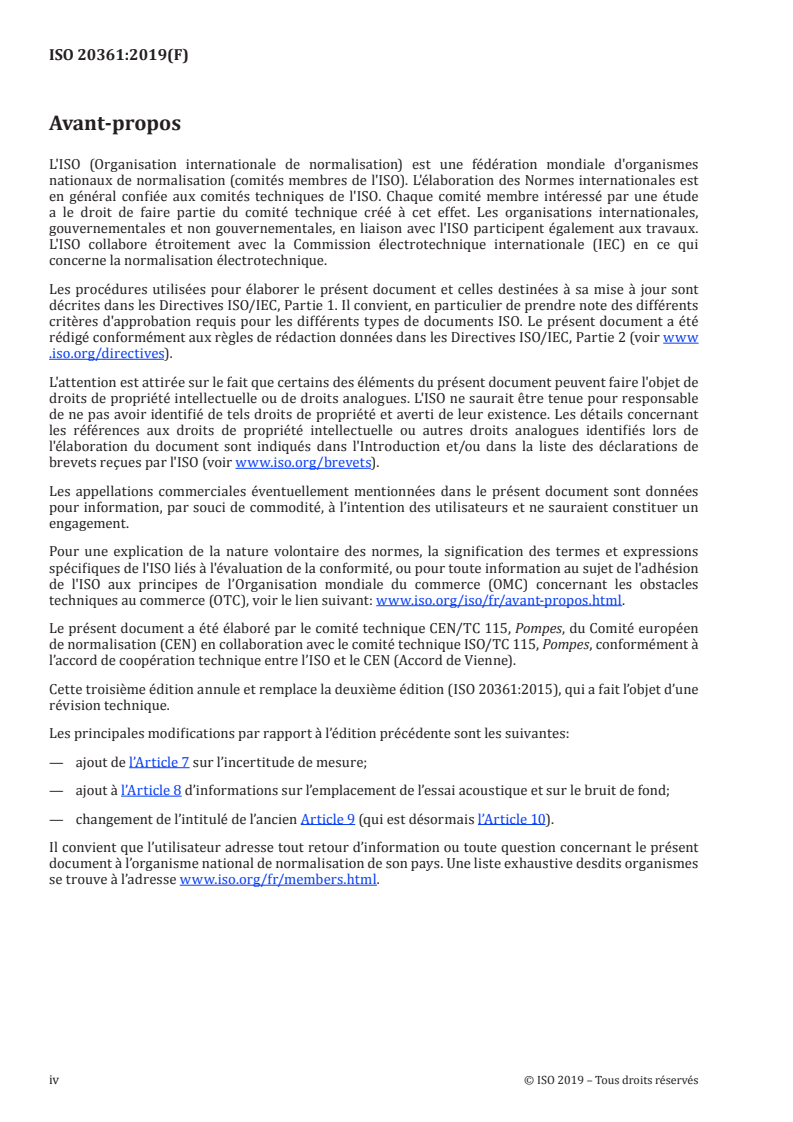

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique CEN/TC 115, Pompes, du Comité européen
de normalisation (CEN) en collaboration avec le comité technique ISO/TC 115, Pompes, conformément à
l’accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 20361:2015), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout de l’Article 7 sur l’incertitude de mesure;
— ajout à l’Article 8 d’informations sur l’emplacement de l’essai acoustique et sur le bruit de fond;
— changement de l’intitulé de l’ancien Article 9 (qui est désormais l’Article 10).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 20361:2019(F)
Introduction
Le bruit émis par un groupe motopompe peut être rayonné par la volute de la pompe, le système
d'entraînement (par exemple moteur, réducteur à engrenage, accouplement), les tuyauteries ainsi que
toutes les structures connectées.
Sur site, le bruit perçu peut être accru de manière significative par les effets de réverbération ou par le
rayonnement de sources parasites.
En fonction du type de pompe, il peut être utile de connaître
a) le bruit émis par le système motopompe (y compris la tuyauterie);
b) le bruit émis par le groupe motopompe, y compris l'entraînement et les éléments de transmission, à
l'exception du bruit émis par les tuyauteries;
c) le bruit émis par la pompe seule, à l'exception du bruit émis par l'entraînement, les éléments de
transmission et les tuyauteries;
d) le bruit émis par chacun de ces éléments eu égard à une exigence donnée ou dans l'objectif d'une
isolation efficace de l'installation.
Le présent document décrit les méthodes de détermination du bruit émis par un groupe motopompe
[cas b)] ou une pompe seule [cas c)]. L'émission sonore est exprimée en termes de niveau de puissance
acoustique de la machine et de niveau de pression acoustique d'émission au poste de travail approprié
(voir 6.2).
Le présent document est supposé permettre au fabricant
— de montrer l'efficacité de la réduction du bruit, et
— de déclarer les niveaux d'émission sonore.
Le présent document est une norme de type C telle que définie dans I'ISO 12100.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants, représentant
les acteurs du marché dans le domaine de la sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);
— organismes de santé et de sécurité (autorités réglementaires, organisme de prévention des risques
professionnels, surveillance du marché, etc.).
D’autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du
document par les groupes de parties prenantes mentionnées ci-dessus:
— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);
— utilisateurs de machines/salariés (par exemple syndicats de salariés, organisations représentant
des personnes ayant des besoins particuliers);
— prestataires de services, par exemple sociétés de maintenance (petites, moyennes et grandes
entreprises);
— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer à l'élaboration
du présent document. Les machines concernées et l’étendue des phénomènes dangereux, situations
dangereuses ou événements dangereux couverts sont indiqués dans le domaine d’application du présent
document.
© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 20361:2019(F)
Lorsque des spécifications de la présente norme de type C sont différentes de celles énoncées dans des
normes de type A ou de type B, les spécifications de la présente norme de type C ont priorité sur celles
des autres normes, pour les machines ayant été conçues et fabriquées suivant les spécifications de la
présente norme de type C.
La machine concernée et l'étendue selon laquelle le bruit est couvert sont indiquées dans le domaine
d'application du présent document.
vi © ISO 2019 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 20361:2019(F)
Pompes et groupes motopompes pour liquides — Code
d'essai acoustique — Classes de précision 2 et 3
1 Domaine d'application
Le présent document spécifie toutes les informations nécessaires pour réaliser efficacement et dans les
conditions normalisées, la détermination, la déclaration et la vérification de l'émission de bruit aérien
des pompes ou groupes motopompes pour liquides (voir 4.1). Elle spécifie également les méthodes de
mesure du bruit ainsi que les conditions de fonctionnement et de montage qui doivent être utilisées
pour l'essai.
Les caractéristiques d'émission sonore comprennent les niveaux de pression acoustique d'émission en
des points spécifiés ainsi que le niveau de puissance acoustique. La détermination de ces grandeurs est
nécessaire pour
— déclarer les valeurs d'émission sonore, et
— réduire le bruit à la source au stade de la conception.
La détermination de ces quantités est aussi nécessaire pour comparer le bruit émis par les pompes
pour liquides sur le marché.
L'utilisation du présent document assure la reproductibilité de la détermination des caractéristiques
d'émission de bruit aérien dans des limites spécifiées, déterminées par la classe de précision de la
méthode de base de mesure du bruit aérien utilisée. Les méthodes de mesure du bruit selon le présent
document sont des méthodes d'expertise (classe 2) et des méthodes de contrôle (classe 3).
Le présent document ne traite pas de la caractérisation du bruit solidien ni du bruit liquidien générés
par les pompes pour liquides.
NOTE Le présent document est spécifié dans l'EN 809+A1 en ce qui concerne le mesurage du bruit de la
pompe (ou du groupe motopompe).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3743-1:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d'expertise en
champ réverbéré applicables aux petites sources transportables — Partie 1: Méthode par comparaison en
salle d'essai à parois dures
ISO 3743-2:2018, Acoustique — Détermination des niveaux de puissance acoustique émis par les sources de
bruit à partir de la pression acoustique — Méthodes d'expertise en champ réverbéré applicables aux petites
sources transportables — Partie 2: Méthodes en salle d'essai réverbérante spéciale
ISO 3744:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d'expertise pour des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 3746:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode de contrôle employant
une surface de mesure enveloppante au-dessus d'un plan réfléchissant
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 20361:2019(F)
ISO 4871:1996, Acoustique — Déclaration et vérification des valeurs d'émission sonore des machines et
équipements
ISO 9614-1:1993, Acoustique — Détermination par intensimétrie des niveaux de puissance acoustique émis
par les sources de bruit — Partie 1: Mesurages par points
ISO 9614-2:1996, Acoustique — Détermination par intensimétrie des niveaux de puissance acoustique émis
par les sources de bruit — Partie 2: Mesurage par balayage
ISO 11203:1995, Acoustique — Bruit émis par les machines et équipements — Détermination des niveaux
de pression acoustique d'émission au poste de travail et en d'autres positions spécifiées à partir du niveau
de puissance acoustique
ISO 17769-1:2012, Pompes pour liquides et installations — Termes généraux, définitions, grandeurs,
symboles littéraux et unités — Partie 1: Pompes pour liquides
ISO 17769-2:2012, Pompes pour liquides et installations — Termes généraux, définitions, grandeurs,
symboles littéraux et unités — Partie 2: Systèmes de pompage
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 17769-1 et de l’ISO 17769-2
ainsi que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
pompe
équipement défini comme étant délimité par ses tubulures d'aspiration et de refoulement, et
généralement par ses extrémités d'arbre
3.2
groupe motopompe
équipement qui comporte la pompe (3.1) et sa machine d'entraînement (par exemple moteur électrique,
turbine à vapeur), y compris les éléments de transmission (par exemple accouplement, réducteur),
socles et tout équipement auxiliaire fourni avec la pompe
4 Groupe et configuration de pompes
4.1 Les pompes couvertes par le présent document comprennent les pompes pour liquides des types
rotodynamique et volumétrique, à mouvement rotatif et alternatif.
4.2 Le présent document offre deux possibilités de mesurage: soit de la pompe seule (voir Tableau 1),
soit des groupes motopompes (voir Tableau 2). Dans les deux cas, les pompes doivent être installées
— sur site (voir 8.2.2), ou
— sur une plate-forme d'essai en usine (voir 8.2.3), ou
— sur un banc d'essai spécifique au mesurage acoustique (voir 8.2.4).
4.3 Des dispositifs de protection, par exemple protecteurs d'accouplement, capots isolants, etc., s'ils
existent, doivent être installés lors de la détermination de l'émission sonore.
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 20361:2019(F)
5 Détermination du niveau de puissance acoustique
5.1 Généralités
Une des méthodes suivantes de détermination du niveau de puissance acoustique, de classe de précision
2, doit être utilisée:
— ISO 3743-1 ou ISO 3743-2;
NOTE 1 L'ISO 3743-1 est fondée sur l'utilisation d'une salle à parois dures et sur un bruit de fond faible.
Le présent document donne les spécifications relatives au mesurage du niveau de la pression acoustique par
bandes d'octave, afin de calculer le niveau de puissance acoustique.
NOTE 2 L'ISO 3743-2 est fondée sur l'utilisation d'une salle d'essai réverbérante spéciale. Le présent
document donne les spécifications relatives au mesurage du niveau de pression acoustique pondéré A, afin
de calculer le niveau de puissance acoustique.
— ISO 3744;
NOTE 3 L'ISO 3744 est fondée sur l'utilisation d'un environnement non réverbérant et sur un bruit de
fond faible. Le présent document spécifie une méthode de calcul du niveau de puissance acoustique à partir
des niveaux de pression acoustique mesurés, pondérés A ou des niveaux de pression acoustique par bandes
d'octave ou de tiers d'octave.
— ISO 9614-1 ou ISO 9614-2;
S'il a été démontré que les exigences d'application de la classe de précision 2 ne peuvent être obtenues,
par exemple trop de bruit de fond, alors, l'une des méthodes suivantes de classe de précision 3 doit être
utilisée:
— ISO 3746;
NOTE 4 L'ISO 3746 est moins exigeante: elle ne donne que les spécifications relatives au mesurage des
niveaux de pression acoustique pondérés A et fournit des niveaux de puissance acoustique pondérés A de
classe de précision 3.
— ISO 9614-1 ou ISO 9614-2;
NOTE 5 L'ISO 9614 (toutes les parties) peut être utilisée dans tous les environnements, y compris, dans
une large mesure, en présence de sources de bruit parasites et de réverbérations. Le présent document
donne les spécifications relatives au mesurage de l'intensité et de la pression acoustique. En fonction du bruit
parasite et du degré de réverbération, elle fournit le niveau de puissance acoustique soit en niveau global
pondéré A, soit par bande d'octave ou de tiers d'octave. Seul le niveau de puissance acoustique pondéré A
global est disponible pour les mesurages de classe de précision 3.
NOTE 6 L'ISO 9614-1 requiert le mesurage de l'intensité acoustique et simultanément du niveau de
pression acoustique (par points). Dans ce cas, le nombre de points est généralement plus élevé que le nombre
de points utilisés pour les normes fondées sur les mesurages de pression acoustique.
NOTE 7 L'ISO 9614-2 requiert le mesurage de l'intensité acoustique et simultanément du niveau de
pression acoustique par balayage. Cela peut être effectué sur une surface partielle ou globale selon la
configuration de la machine. En général, la méthode réduit le temps de mesure.
— ISO/TS 7849-1 ou ISO/TS 7849-2.
NOTE 8 Les deux parties de l'ISO/TS 7849 constituent des spécifications techniques qui ne peuvent être
utilisées que lorsque les exigences des autres méthodes ne sont pas remplies. Ces méthodes sont fondées
sur le mesurage de la vitesse vibratoire des parties appropriées de la pompe ou du groupe motopompe.
L’ISO/TS 7849-1 fournit une estimation (limite supérieure) du niveau de puissance acoustique pondéré A et
l’ISO/TS 7849-2 fournit le niveau de puissance acoustique pondéré A ou du niveau de puissance acoustique
par bandes d'octave ou de tiers d'octave.
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 20361:2019(F)
Le Tableau 1 relatif aux pompes (seules) et le Tableau 2 relatif aux groupes motopompes doivent
être utilisés pour choisir la norme de base pour la détermination du niveau de puissance acoustique
d'une pompe.
Le plan réfléchissant doit être soit un plan rigide ou une surface d'eau.
La Norme internationale désignée en caractères gras dans les Tableaux 1 et 2 correspond à la méthode
préférentielle et doit être utilisée lorsque cela est possible. Si tel n'est pas le cas, l'une des autres normes
internationales de base mentionnées doit être utilisée.
Tableau 1 — Pompe (pompe seule) — Choix des Normes internationales pour la détermination
du niveau de puissance acoustique
Puissance absorbée de la pompe
P
Dispositif
Classe
kW
d'essai
0,5 < P ≤ 15 15 < P ≤ 75 75 < P ≤ 300 P > 300
b
ISO 3744 ISO 9614
b b
Banc d’essai ISO 9614 ISO 9614
2 ISO 3743-2 ISO 3744
a
spécifique ISO 3744 ISO 3744
b
ISO 9614 ISO 3743-2
b
2 ISO 9614 impossible
Plate-forme
b
d'essai en
ISO 9614
b
3 ISO 9614
usine
ISO 3746
b
2 ISO 9614 impossible
Sur site b b
ISO 9614 ISO 9614
3
ISO 3746 ISO/TR 7849
a
Un banc d’essai peut être qualifié de spécifique pour les mesurages du bruit lorsqu'il permet des mesurages de classe
de précision 2.
b
ISO 9614 signifie ISO 9614-1 ou ISO 9614-2.
Tableau 2 — Groupe motopompe — Choix des Normes internationales pour la détermination du
niveau de puissance acoustique
Puissance nominale du système d'entraînement
P
Dispositif
Classe
kW
d'essai
0,5 < P ≤ 15 15 < P ≤ 75 75 < P ≤ 300 P > 300
ISO 3744
b
Banc d’essai ISO 3744 ISO 9614
2 ISO 3743-2
a b
spécifique ISO 9614 ISO 3744
b
ISO 9614
ISO 3744
b
ISO 3744 ISO 9614
c b
2 ISO 3743-1 ISO 9614
b
ISO 9614 ISO 3744
Plate-forme b
ISO 9614
d'essai en usine
b b
ISO 3746 ISO 9614 ISO 9614
3
b
ISO 9614 ISO 3746 ISO 3746
b
ISO 9614
b
2 ISO 9614
ISO 3744
Sur site
b
ISO 3746 ISO 9614
3
b
ISO 9614 ISO 3746
a
Un dispositif peut être qualifié de spécifique pour les mesurages du bruit lorsqu'il permet des mesurages de classe de
précision 2.
b
L'ISO 9614 signifie ISO 9614-1 ou ISO 9614-2.
c
L'ISO 3743-1 peut être utilisée pour les groupes motopompes soumis à essai sur une plate-forme d'essai en usine à
condition que les tuyauteries soient correctement isolées.
4 © ISO 2019 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 20361:2019(F)
5.2 Considérations spécifiques relatives à l'enveloppe de référence, à la surface de
mesure, à la position des microphones ainsi qu'à la sonde intensimétrique
5.2.1 Généralités
Lorsque l'ISO 3744, l'ISO 3746 ou l'ISO 9614 est utilisée, 5.2.2 à 5.2.4 s'appliquent.
5.2.2 Enveloppe de référence
L'enveloppe de référence est une surface fictive, de forme géométrique simple (parallélépipède,
boîte, cylindre, etc.) contenant le groupe motopompe ou la pompe ainsi que les brides de la machine,
à l'exception des tuyauteries du groupe motopompe, des éléments de transmission et du système
d'entraînement des pompes (pompe seule) et de petits composants individuels de la source qui
ne contribuent pas à l'émission sonore. Pour l'ISO 3744 et l'ISO 3746, la surface de référence est un
parallélépipède. L'enveloppe inclut la source et se termine sur le niveau du plan réfléchissant (sol dur ou
eau). Pour les exemples d'enveloppes de référence, voir les Figures 1 et 2.
Légende
1 plan réfléchissant
2 enveloppe de référence
3 pompe
4 machine d'entraînement
Figure 1 — Enveloppe de référence d'un groupe motopompe (exemple)
© ISO 2019 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 20361:2019(F)
Légende
1 plan réfléchissant
2 enveloppe de référence
3 pompe
4 machine d'entraînement
Figure 2 — Enveloppe de référence d'une pompe (seule) (exemple)
5.2.3 Surface de mesure et positions des microphones
La surface de mesure est une surface qui inclut l'enveloppe de référence à une distance donnée de cette
enveloppe.
La distance entre la surface de mesure et l'enveloppe de référence est appelée distance de mesure. Elle
dépend de la méthode de base utilisée.
— Pour l'ISO 3744 et l'ISO 3746, toutes deux fondées sur un mesurage du niveau de pression acoustique,
la distance choisie doit être de 1 m.
Lorsque les exigences liées au bruit de fond de ces Normes internationales ne sont pas respectées,
une distance plus petite que 1 m, mais supérieure à 0,25 m peut être choisie.
— Pour l'ISO 9614-1 et l'ISO 9614-2, toutes deux fondées sur un mesurage de l'intensité acoustique, la
distance doit être
— d ≥ 0,5 m, pour l'ISO 9614-1;
1
— 0,2 m ≤ d ≤ 0,5 m, pour l'ISO 9614-2.
2
Pour la surface de mesure, voir les Figures 3 à 6.
Une référence doit également être faite à l’Annexe A.
6 © ISO 2019 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 20361:2019(F)
Légende
1 plan réfléchissant
2 plan supérieur de mesure
3 enveloppe de référence
4 plan médian de mesure
× positions du microphone pour la classe 3
⊗ positions supplémentaires du microphone pour la classe 2
L hauteur, en mètres, de l'enveloppe de référence, égale au point le plus élevé du groupe motopompe
h hauteur, en mètres, du plan médian de mesure: h = (L + 1)/2
h hauteur, en mètres, du plan supérieur de mesure: h = L + 1
1 1
Figure 3 — Plans et surface de mesure typiques pour le mesurage du niveau de pression
acoustique d'un groupe motopompe
Dans le cas de la pompe seule, la Figure 4
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
