ISO 16122-1:2024
(Main)Agricultural and forestry machinery — Inspection of sprayers in use — Part 1: General
Agricultural and forestry machinery — Inspection of sprayers in use — Part 1: General
This document defines the general requirements to be fulfilled for the inspection of all types of sprayers for plant protection products used in agriculture, horticulture, forestry and other areas, except knapsack sprayers. NOTE For knapsack sprayers, see ISO/FDIS 19932–3:—. The specific requirements for the different types of sprayers are defined in the relevant specific parts of the ISO 16122 series. When used in conjunction with the relevant sprayer specific part (see Annex A), this document specifies the requirements and test methods for the inspection of sprayers in use. The requirements relate mainly to the condition of the sprayer with respect to potential risks for the environment and its performance to achieve a good application. This document also includes minimum requirements for the preparation of the sprayer for the inspection and the minimum safety requirements with respect to the safety of the inspector (test operator) during the inspection.
Matériel agricole et forestier — Contrôle des pulvérisateurs en service — Partie 1: Généralités
Le présent document spécifie les exigences générales à respecter pour tous les types de pulvérisateurs pour produits de protection des plantes utilisés dans l’agriculture, l’horticulture, la sylviculture et autres domaines, excepté les pulvérisateurs à dos. NOTE Pour les pulvérisateurs à dos, voir l’ISO/FDIS 19932-3:—. Les exigences spécifiques pour les différents types de pulvérisateurs sont définies dans les parties spécifiques appropriées de la série ISO 16122. Lorsqu’il est utilisé conjointement avec la partie spécifique appropriée au pulvérisateur concerné (voir l’Annexe A), le présent document spécifie les exigences et les méthodes d’essai pour le contrôle des pulvérisateurs en service. Les exigences concernent principalement l’état du pulvérisateur eu égard aux risques potentiels pour l’environnement et à sa performance pour obtenir une bonne application. Le présent document inclut également des exigences minimales pour la préparation du pulvérisateur au contrôle et les exigences de sécurité minimales en ce qui concerne la sécurité de l’inspecteur (opérateur d’essai) lors du contrôle.
General Information
Relations
Buy Standard
Standards Content (Sample)
International
Standard

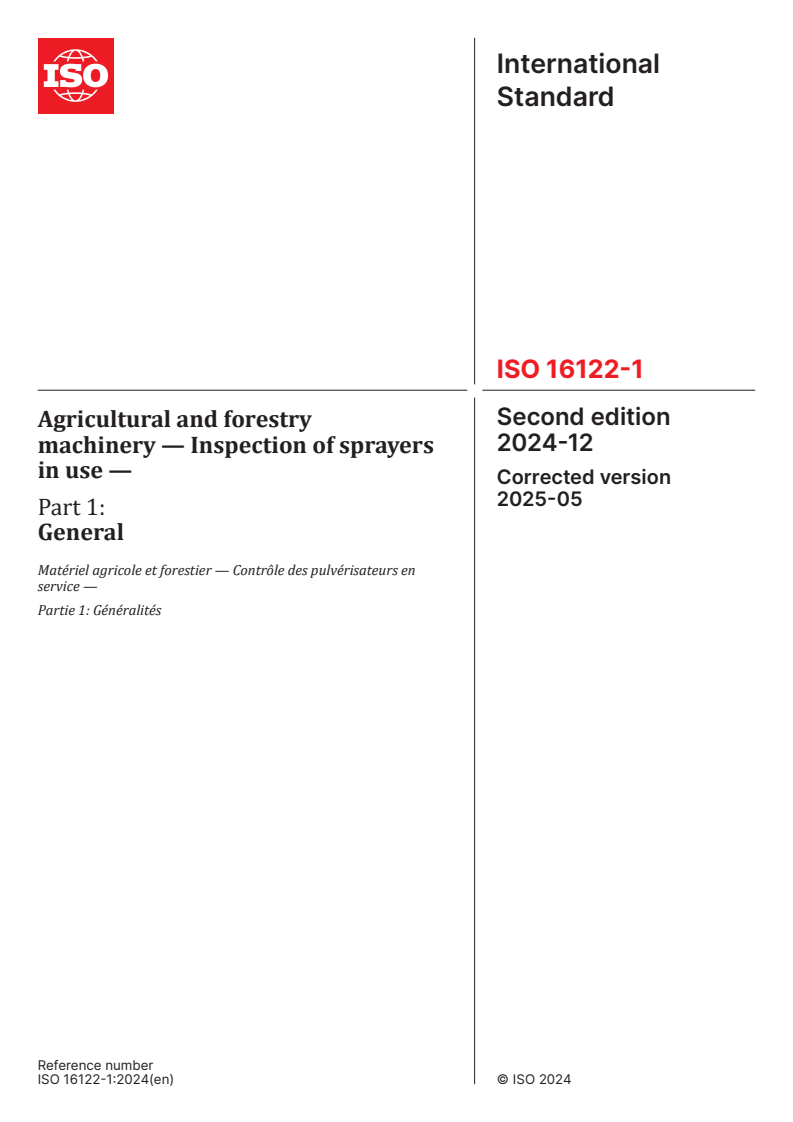

ISO 16122-1
Second edition
Agricultural and forestry
2024-12
machinery — Inspection of sprayers
in use —
Part 1:
General
Matériel agricole et forestier — Contrôle des pulvérisateurs en
service —
Partie 1: Généralités
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Criteria for classification of sprayers . 1
5 Pre-inspection requirements . . 2
5.1 General .2
5.2 Place for inspection .2
5.3 Pre-inspection . .2
5.3.1 General .2
5.3.2 Cleaning .2
5.3.3 Power transmission parts .2
5.3.4 Moving parts .3
5.3.5 Hydraulic system .3
5.3.6 Structural parts and framework .3
5.3.7 Lockable foldable parts .3
5.3.8 Blower .3
5.3.9 Electrical safety (for electrical systems on sprayers > 50 V) . .4
6 Inspection . 4
7 Test report . 4
Annex A (informative) Parts of the ISO 16122 series dealing with specific sprayer types . 6
Bibliography . 8
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 6, Equipment for crop protection, in collaboration with the European Committee for
Standardization (CEN) Technical Committee CEN/TC 144, Tractors and machinery for agriculture and forestry,
in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 16122-1:2015), which has been technically
revised.
The main changes are as follows:
— removed errors and resolved contradictions to the ISO 16119 series which specifies environmental
requirements for new sprayers;
— updated the normative references;
— modified pre-inspection in 5.3;
— modified inspection clause;
— modified the test report.
A list of all parts in the ISO 16122 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
There are two main reasons for the inspection of sprayers:
— reducing the potential risk of environmental contamination by plant protection products;
— good control of the pest with the minimum possible input of plant protection product.
In order to use plant protection products in agricultural production safely, it is necessary to define the
requirements and test methods for sprayers in use. This is a relevant step after having standardized
minimum requirements for new sprayers, in respect of safety hazards (see ISO 4254-6) and potential risks
of environmental contamination (see ISO 16119 series).
Standardising the requirements and methods for inspection of sprayers in use takes into consideration not
only the original performance of the sprayer but also its use, care, and maintenance. This is a logical link to
ensure the continued benefit arising from the supply of new sprayers of good quality.
The inspection of sprayers in use can be a mandatory requirement or adopted on a voluntary basis. In
both cases, further requirements outside the scope of this document are necessary for the management
of inspections. These include, for example, requirements for the competence of persons carrying out
inspections and the frequency of inspections.
NOTE National or local regulations concerning the qualifications and competence of inspectors can apply.
v
International Standard ISO 16122-1:2024(en)
Agricultural and forestry machinery — Inspection of sprayers
in use —
Part 1:
General
1 Scope
This document defines the general requirements to be fulfilled for the inspection of all types of sprayers
for plant protection products used in agriculture, horticulture, forestry and other areas, except knapsack
sprayers.
NOTE For knapsack sprayers, see ISO/FDIS 19932–3:—.
The specific requirements for the different types of sprayers are defined in the relevant specific parts of
the ISO 16122 series. When used in conjunction with the relevant sprayer specific part (see Annex A), this
document specifies the requirements and test methods for the inspection of sprayers in use.
The requirements relate mainly to the condition of the sprayer with respect to potential risks for the
environment and its performance to achieve a good application.
This document also includes minimum requirements for the preparation of the sprayer for the inspection
and the minimum safety requirements with respect to the safety of the inspector (test operator) during the
inspection.
2 Normative references
The following document is referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 5681:2020, Equipment for crop protection — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5681:2020 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Criteria for classification of sprayers
In order to define the application of each part of the ISO 16122 series, a classification of sprayers has been
established. See Annex A.
5 Pre-inspection requirements
5.1 General
The owner/operator of the sprayer should be present at the inspection and should ensure that known faults
are remedied before the inspection.
All equipment necessary for the inspection and used by the inspector for testing the sprayer (for example
flow meters, pressure indicators, forward speed sensors) shall be checked at regular intervals, normally at
least once a year with certified equipment. Proof of calibration shall be available.
5.2 Place for inspection
The inspection shall be made at a location which avoids risks of pollution and water contamination.
The influence of external conditions on the reproducibility of the results of the inspection shall be minimized
(for example effects of wind, rain).
The water used during the inspection shall be managed to prevent potential contamination of the
environment.
5.3 Pre-inspection
5.3.1 General
A preliminary inspection in accordance with 5.3.2 to 5.3.9, shall be carried out by the inspector to avoid:
— incidents that can result in either injury or damage to the health of the inspector;
— making measurements on sprayers with obvious serious faults.
5.3.2 Cleaning
The sprayer shall be clean.
Cleaning shall include internal parts, filters, filter inserts and external surfaces giving extra attention to
prevent cross-contamination and ensure effective future use to areas which the inspector can be exposed to
during the inspection.
Compliance shall be checked by inspection.
5.3.3 Power transmission parts
The power take-off (PTO) drive shaft guard and the guard of the power input connection (PIC) shall be fitted
and well-maintained and free from significant defects or wear that would compromise its functionality,
appearance or structural integrity. In addition:
— the different parts of the shaft, the universal joints and locking systems shall not show wear and tear
that goes beyond the normal of expecte
...
Norme
internationale

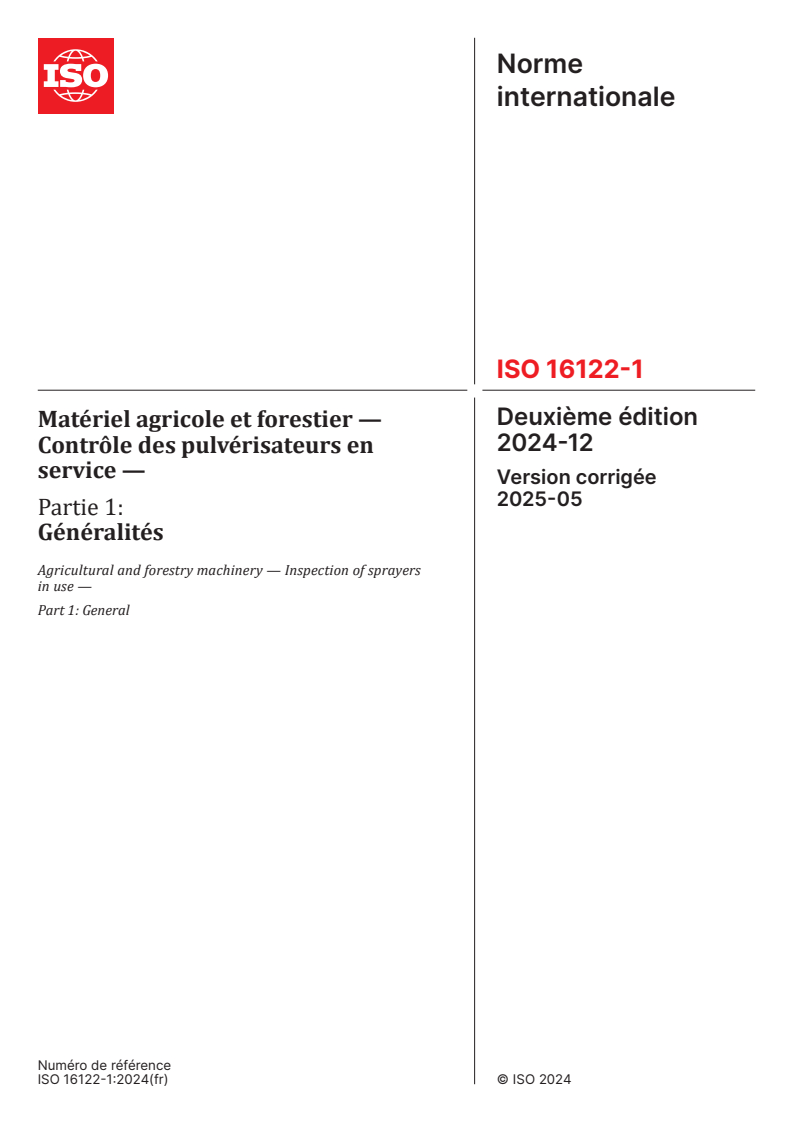

ISO 16122-1
Deuxième édition
Matériel agricole et forestier —
2024-12
Contrôle des pulvérisateurs en
service —
Partie 1:
Généralités
Agricultural and forestry machinery — Inspection of sprayers
in use —
Part 1: General
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Critères de classification des pulvérisateurs . 1
5 Exigences de pré-contrôle. 2
5.1 Généralités .2
5.2 Emplacement du contrôle .2
5.3 Pré-contrôle .2
5.3.1 Généralités .2
5.3.2 Nettoyage .2
5.3.3 Éléments de transmission .2
5.3.4 Parties mobiles .3
5.3.5 Système hydraulique .3
5.3.6 Parties structurelles et châssis .3
5.3.7 Parties repliables verrouillables .3
5.3.8 Ventilation .3
5.3.9 Sécurité électrique (pour les systèmes électriques des pulvérisateurs > 50 V) .4
6 Contrôle . 4
7 Rapport d’essai . 4
Annexe A (informative) Parties de la série ISO 16122 traitant des types spécifiques de
pulvérisateurs . 6
Bibliographie . 9
iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO
n’avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels
droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité ISO/TC 23, Tracteurs et matériels agricoles et forestiers,
sous-comité SC 6, Matériel de protection des cultures, en collaboration avec le comité technique CEN/TC 144,
Tracteurs et matériels agricoles et forestiers, du Comité européen de normalisation (CEN), conformément à
l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 16122-1:2015), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— suppression des erreurs et résolution des contradictions avec la série ISO 16119 qui spécifie les exigences
environnementales pour les nouveaux pulvérisateurs;
— mise à jour des références normatives;
— modification du pré-contrôle en 5.3;
— modification de l’Article Contrôle;
— modification du rapport d’essai.
Une liste de toutes les parties de la série ISO 16122 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Deux raisons essentielles motivent le contrôle des pulvérisateurs:
— la diminution du risque potentiel de contamination de l’environnement par les produits de protection
des plantes;
— une bonne maîtrise de la pression parasitaire avec le plus petit apport possible de produit de protection
des plantes.
Afin de sécuriser l’utilisation de produits de protection des plantes dans la production agricole, il est
nécessaire de définir des exigences et des méthodes d’essai pour les pulvérisateurs en service. Il s’agit
d’une étape importante après avoir normalisé les exigences minimales pour les pulvérisateurs neufs en ce
qui concerne les risques pour la sécurité (voir l’ISO 4254-6) et les risques potentiels de contamination de
l’environnement (voir la série ISO 16119).
La normalisation des exigences et des méthodes de contrôle des pulvérisateurs en service prend en
compte non seulement la performance initiale du pulvérisateur, mais aussi son utilisation, son entretien
et sa maintenance. Il s’agit d’une suite logique si l’on veut asseoir durablement les bénéfices liés à la
commercialisation de nouveaux pulvérisateurs de bonne qualité.
Le contrôle des pulvérisateurs en service peut être le fait d’une exigence obligatoire ou relever du volontariat.
Dans les deux cas, des exigences supplémentaires, n’entrant pas dans le domaine d’application du présent
document, sont nécessaires pour la gestion des contrôles. Il peut s’agir par exemple des exigences relatives
aux compétences du personnel procédant aux contrôles et à la fréquence de ces derniers.
NOTE Des réglementations nationales ou locales concernant les qualifications et compétences des inspecteurs
peuvent s’appliquer.
v
Norme internationale ISO 16122-1:2024(fr)
Matériel agricole et forestier — Contrôle des pulvérisateurs
en service —
Partie 1:
Généralités
1 Domaine d’application
Le présent document spécifie les exigences générales à respecter pour tous les types de pulvérisateurs
pour produits de protection des plantes utilisés dans l’agriculture, l’horticulture, la sylviculture et autres
domaines, excepté les pulvérisateurs à dos.
NOTE Pour les pulvérisateurs à dos, voir l’ISO/FDIS 19932-3:—.
Les exigences spécifiques pour les différents types de pulvérisateurs sont définies dans les parties
spécifiques appropriées de la série ISO 16122. Lorsqu’il est utilisé conjointement avec la partie spécifique
appropriée au pulvérisateur concerné (voir l’Annexe A), le présent document spécifie les exigences et les
méthodes d’essai pour le contrôle des pulvérisateurs en service.
Les exigences concernent principalement l’état du pulvérisateur eu égard aux risques potentiels pour
l’environnement et à sa performance pour obtenir une bonne application.
Le présent document inclut également des exigences minimales pour la préparation du pulvérisateur au
contrôle et les exigences de sécurité minimales en ce qui concerne la sécurité de l’inspecteur (opérateur
d’essai) lors du contrôle.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 5681:2020, Matériel de protection des cultures — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 5681:2020 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Critères de classification des pulvérisateurs
De façon à définir l’application de chaque partie de la série ISO 16122, une classification des pulvérisateurs a
été établie. Voir l’Annexe A.
5 Exigences de pré-contrôle
5.1 Généralités
Il convient que le propriétaire/l’opérateur du pulvérisateur soit présent lors du contrôle et s’assure que les
défaillances connues sont corrigées avant le contrôle.
Tous les équipements nécessaires au contrôle et utilisés par l’inspecteur pour réaliser les essais sur le
pulvérisateur (par exemple débitmètres, indicateurs de pression, compteurs de vitesse d’avancement)
doivent être vérifiés régulièrement, et normalement au moins une fois par an avec un appareillage certifié.
La preuve de l’étalonnage doit être disponible.
5.2 Emplacement du contrôle
Le contrôle doit être effectué en un lieu qui écarte les risques de pollution
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
