Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 7457
Second edition
1997-12-15
Earth-moving machinery — Determination
of turning dimensions of wheeled machines
Engins de terrassement — Détermination des dimensions de braquage des
engins sur roues
A
Reference number

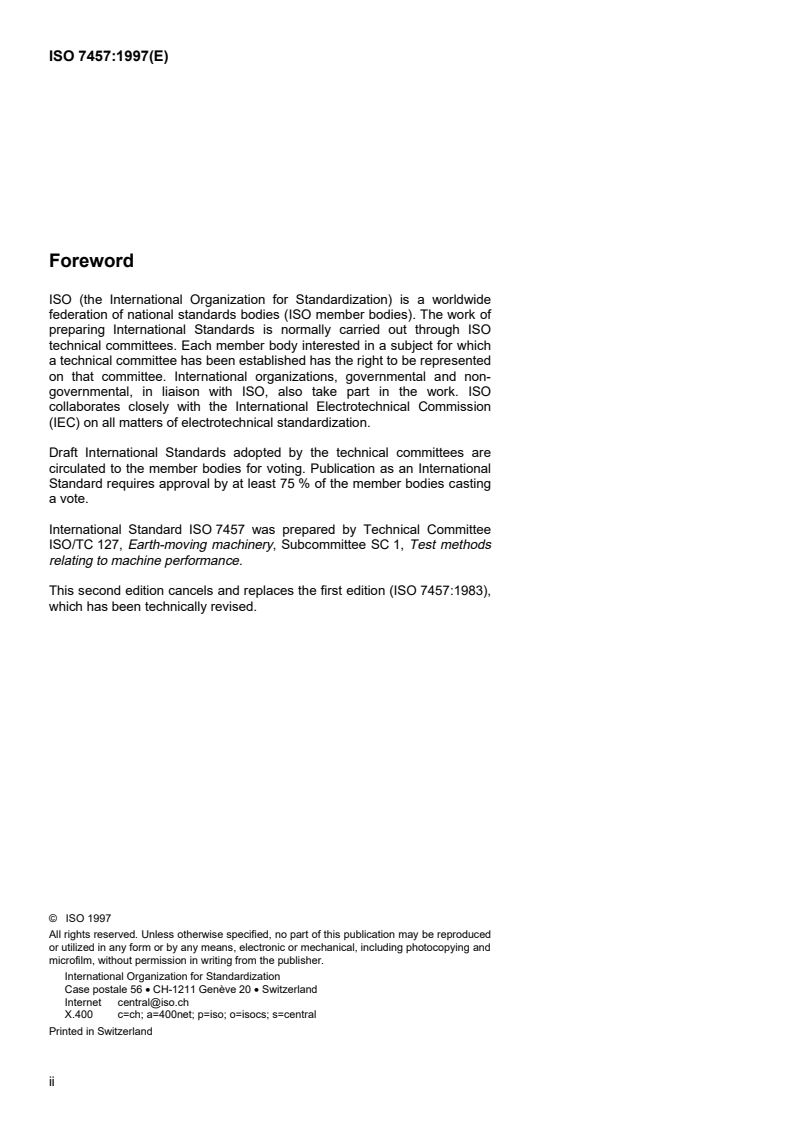

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 7457 was prepared by Technical Committee
ISO/TC 127, Earth-moving machinery, Subcommittee SC 1, Test methods
relating to machine performance.
This second edition cancels and replaces the first edition (ISO 7457:1983),
which has been technically revised.
©  ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
©
INTERNATIONAL STANDARD  ISO ISO 7457:1997(E)
Earth-moving machinery — Determination of turning dimensions of
wheeled machines
1  Scope
This International Standard specifies methods for determining the turning radius, turning diameter, machine
clearance diameter, and inside and outside tyre clearance diameters, described in the horizontal plan by a wheeled
earth-moving machine with its equipment and attachments when executing a turn.
This International Standard is applicable to all types of steerable wheeled earth-moving machinery. It is applicable
irrespective of the type of steering used.
2  Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject to
revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
ISO 5010:1992, Earth-moving machinery — Rubber-tyred machines — Steering requirements.
ISO 6165:1997, Earth-moving machinery — Basic types — Vocabulary.
ISO 9248:1992, Earth-moving machinery — Units for dimensions, performance and capacities, and their
measurement accuracies.
3  Definitions
For the purposes of this International Standard, the definitions given in ISO 6165 and the following apply.
3.1  turning centre: Point about which all turns of constant radius are made. (See figure 1.)
3.2  turning diameter: Diameter of the circular path described by the centre of tyre contact with the surface of the
test site of the wheel describing the largest circle when the machine is executing its sharpest practicable turn under
the test conditions described in clause 7, or by calculation for skid steer loaders. (See figure 1.)
3.3  turning radius: Half the turning diameter (as defined in 3.2). (See figure 1.)
3.4  machine clearance diameter: Diameter of the smallest circle which will enclose the outermost points of
projection of the machine and its equipment and attachments when it executes its sharpest practical turn, under the
conditions described in clause 7, or by calculation for skid steer loaders. (See figure 1.)
©
ISO
NOTE — As the machine clearance diameter is affected by the type of equipment and attachments fitted, the latter should be
stated in the test report.
3.5  outer and inner tyre clearance diameter: Diameter of the circular path described by the outermost point of
the loaded (lower) section of the tyre located on the vertical diameter of the outermost wheel and also that of the
innermost point of the innermost wheel when the machine is executing its sharpest practical turn under the
conditions described in clause 7. (See figures 1 and 2.)
See clause 6 for the state of loading of the machine.
3.6  non-stop 180° turn width: Minimum road width required for the tyre paths of the machine as it makes a 180°
turn without stopping. (See figure 3.)
4  Test area
The test area shall be a compacted or paved surface affording good tyre adhesion, capable of displaying legible
markings and resistant to defacement by turning machines. The test surface shall be visually flat, with no more than
3 % grade in any direction. The test area shall be large enough to accommodate the test machine as it negotiates
the appropriate tests.
5  Test equipment
The following equipment or its equivalent shall be provided.
5.1  Steel tape, readable to 1 cm and of greater length than the diameter (or radii) to be measured.
5.2  Plumb line, as required in the measurement of clearance diameter (or radii).
5.3 , as required for the execution of the test.
Apparatus for the measurement of pedal effort

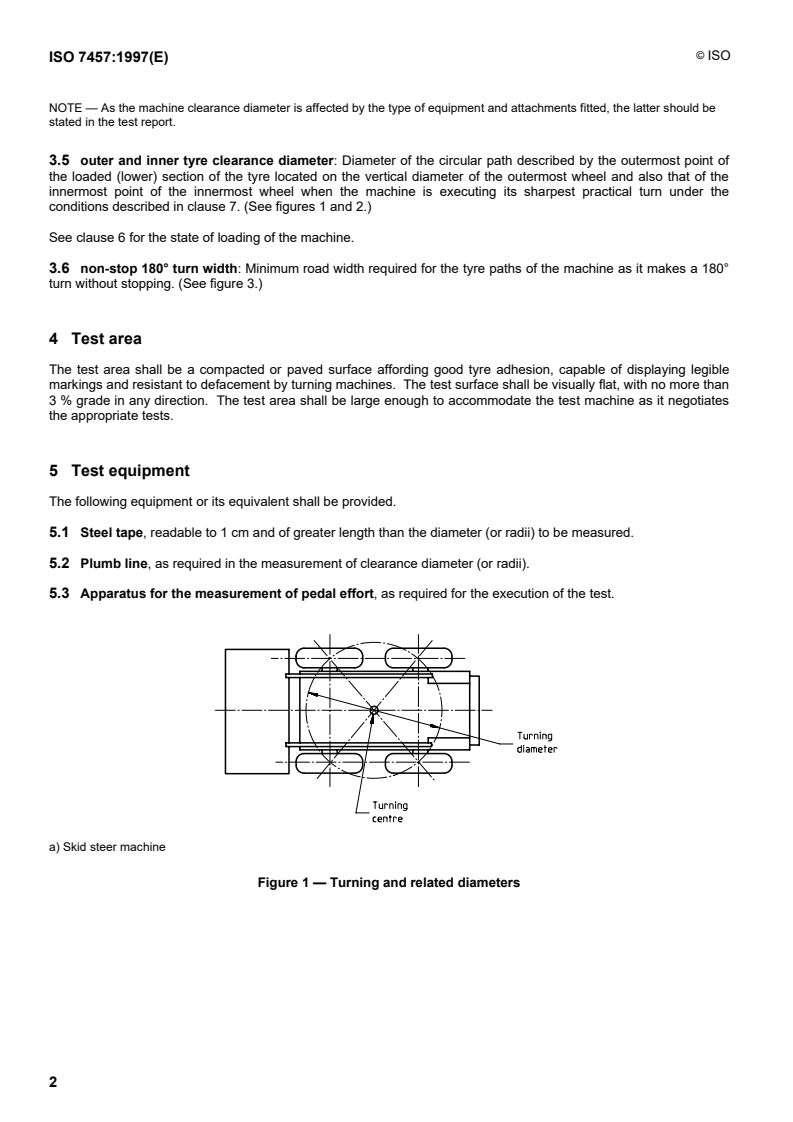

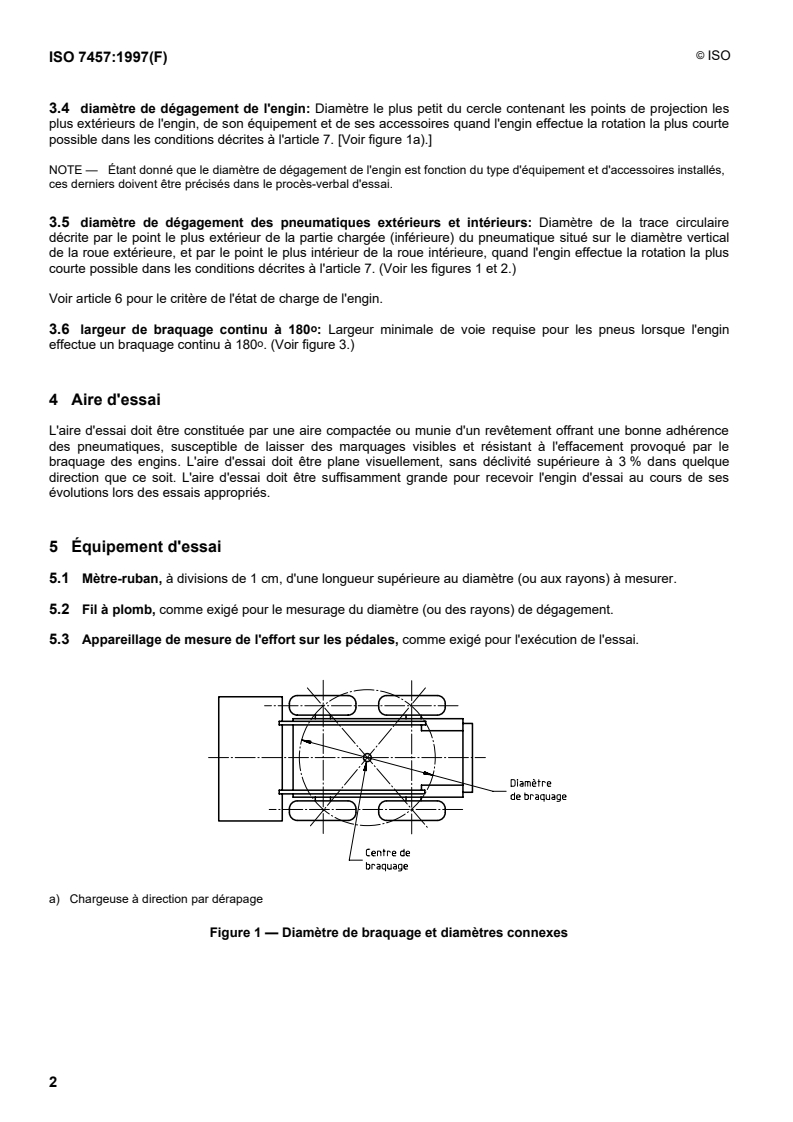

a) Skid steer machine
Figure 1 — Turning and related diameters
©
ISO
b) Other wheeled machines
Figure 1 — Turning and related diameters (concluded)
©
ISO
1)
For state of loading refer to clause 6.
Figure 2 — Tyre clearance diameter
©
ISO
6  Preparation for test
6.1  The track of machines having adjustable track axles shall be measured and recorded. The tyre pressures
shall be adjusted to those recommended by the manufacturer of the machine. If the manufacturer specifies various
pressures or ballast according to ground conditions then those specified for a hard surface shall be used. The tyre
sizes and pressures used shall be recorded.
6.2  The machine to be tested shall be in its operating condition, and the equipment and the attachments with
which it is equipped and their positions shall be noted.
6.3  Movable equipment shall be in its recommended transport position.
6.4  Load-carrying equipment shall be laden or empty as specified in 6.4.1 to 6.4.3 (see ISO 5010).
6.4.1  Tractor-scrapers and dumpers shall be at the manufacturer’s rated maximum gross mass and axle
distribution, including the mass of the heaviest combination of equipment and attachments approved by the
manufacturer, an operator of 75 kg and a full fuel tank.
6.4.2  Wheel loaders, wheel tractors, excavators and graders shall be at the manufacturer’s empty machine mass,
including the mass of the heaviest combination of equipment and attachments approved by the manufacturer which
produce the greatest load on the steered axle(s), an operator of 75 kg and a full fuel tank.
6.4.3  All component parameters related to steering capability shall be within the manufacturer’s specifications; i.e.
tyre size and pressure, hydr
...
