ISO 7944:1998

Optics and optical instruments - Reference wavelengths

Optique et instruments d'optique — Longueurs d'onde de référence

La présente Norme internationale définit deux longueurs d'onde de référence qui doivent être utilisées pour la caractérisation des matériaux optiques, des systèmes et des instruments d'optique, ainsi que des verres ophtalmiques. Elle définit les indices de réfraction principaux et les dispersions principales associées, ainsi que les nombres d'Abbe par rapport à ces longueurs d'onde de référence et aux dispersions principales.

General Information

• Status: Published
• Publication Date: 10-Jun-1998
• ICS: 17.180.01 - Optics and optical measurements in general
• Technical Committee: ISO/TC 172 - Optics and photonics
• Drafting Committee: ISO/TC 172 - Optics and photonics
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 22-Nov-2024
• Completion Date: 13-Dec-2025

Relations

• Consolidated By: ISO/TS 17892-8:2004 - Geotechnical investigation and testing - Laboratory testing of soil - Part 8: Unconsolidated undrained triaxial test
• Effective Date: 06-Jun-2022
• Revised: ISO 7944:2024 - Optics and photonics - Reference wavelengths
• Effective Date: 22-Oct-2022
• Revises: ISO 7944:1984 - Optics and optical instruments - Reference wavelengths
• Effective Date: 15-Apr-2008

Overview

ISO 7944:1998, titled Optics and Optical Instruments - Reference Wavelengths, is an international standard established by the International Organization for Standardization (ISO). This second edition, released in June 1998, specifies two key reference wavelengths used for characterizing optical materials, systems, and ophthalmic lenses. It also defines associated principal refractive indices, principal dispersions, and Abbe numbers relevant to these wavelengths. This standard is fundamental for ensuring consistency and accuracy in optical measurements and instrument calibration worldwide.

Key Topics

• Reference Wavelengths:
  • Mercury e-line at 546.07 nm (green spectral line)
  • Helium d-line at 587.56 nm (yellow spectral line)
• Principal Refractive Indices and Dispersions:
  • Refractive indices measured at specific spectral lines used to calculate dispersion.
  • Principal dispersion formulas defined for both reference wavelengths to characterize material behavior.
• Abbe Number:
  • A measure of material dispersion related to color fringing effects in optics, calculated relative to the defined reference wavelengths and dispersions.
• Supplementary Reference Wavelengths:
  • Additional visible, ultraviolet, infrared, and laser wavelengths recommended for various specialized optical applications, outlined in detailed tables.
• Applications in Ophthalmic Optics:
  • Provides guidance for the characterization of ophthalmic lenses, with mercury e-line as standard for non-ophthalmic uses.

Applications

ISO 7944:1998 serves as a crucial guideline for multiple practical applications including:

• Optical Material Characterization:
  Accurate measurement of refractive indices and dispersion properties essential for designing lenses, prisms, and other optical components.

• Optical Instrument Calibration:
  Establishing consistent reference points for spectral calibration of microscopes, spectrometers, and other precision optical instruments.

• Ophthalmic Lens Manufacturing:
  Ensures standardized testing conditions and refractive property measurements for eyeglass lenses, enhancing visual performance and quality control.

• Laser and Spectral Equipment:
  Provides baseline wavelengths enabling reliable tuning and performance evaluation of laser sources and spectral instruments.

• Research and Development in Optics:
  Supports the development of new optical materials and systems by offering standardized optical reference data.

Related Standards

When working with ISO 7944:1998, organizations often refer to complementary standards to fully address their optics and photonics needs:

• ISO/TC 172 series: Various standards developed by the Technical Committee on optics and optical instruments, covering optical glass, lens specifications, and optical coatings.
• IEC 61010: Safety requirements for optical measuring instruments which sometimes incorporate optical standards like ISO 7944 for calibration practices.
• ISO 10110: Specifies drawings and specifications for optical elements, complementing the material and measurement details outlined in ISO 7944.
• ISO 9127: Defines methods for measuring refractive index dispersion in optical glass, supporting the characterization principles in ISO 7944.

---

Keywords: ISO 7944:1998, reference wavelengths, optics standard, optical instruments, optical materials, refractive index, Abbe number, optical dispersion, mercury e-line, helium d-line, ophthalmic lenses, optical calibration, laser wavelengths, optical measurement standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 7944
Second edition
1998-06-01
Optics and optical instruments —
Reference wavelengths
Optique et instruments d'optique — Longueurs d'onde de référence
A
Reference number

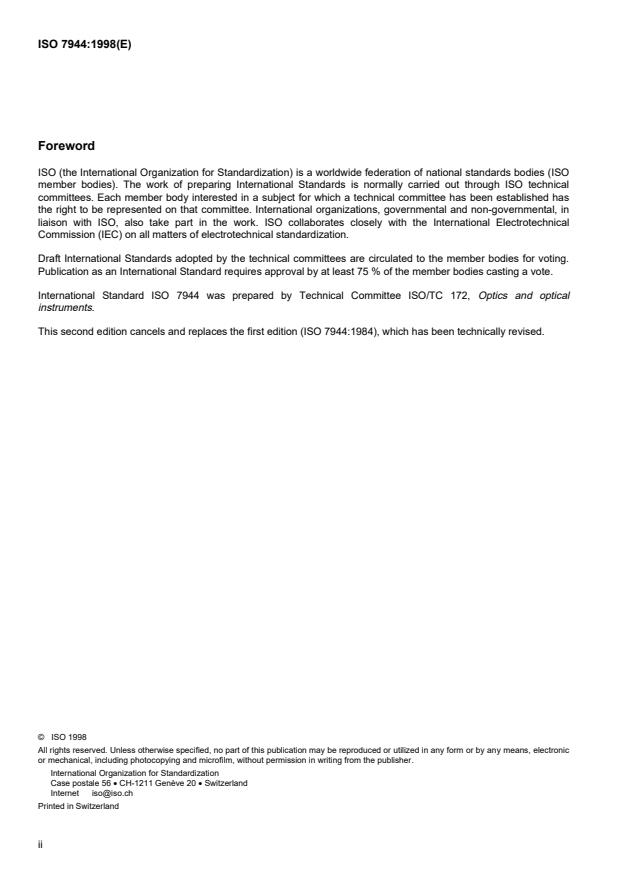

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 7944 was prepared by Technical Committee ISO/TC 172, Optics and optical
instruments.
This second edition cancels and replaces the first edition (ISO 7944:1984), which has been technically revised.
©  ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet [e-mail]
Printed in Switzerland
ii
INTERNATIONAL STANDARD  © ISO ISO 7944:1998(E)
Optics and optical instruments — Reference wavelengths
1 Scope
This International Standard specifies two reference wavelengths to be used for the characterization of optical
materials, optical systems and instruments, as well as ophthalmic lenses. It defines the associated principal
refractive indices and principal dispersions, as well as the Abbe numbers with regard to these reference
wavelengths and principal dispersions.
2 Reference wavelengths, principal dispersions and Abbe numbers
2.1 General
The reference wavelengths are the mercury e-line 546,07 nm (see 2.2) and the helium d-line 587,56 nm (see 2.3).
For no
...

NORME ISO
INTERNATIONALE 7944
Deuxième édition
1998-06-01
Optique et instruments d'optique —
Longueurs d'onde de référence
Optics and optical instruments — Reference wavelengths
A
Numéro de référence

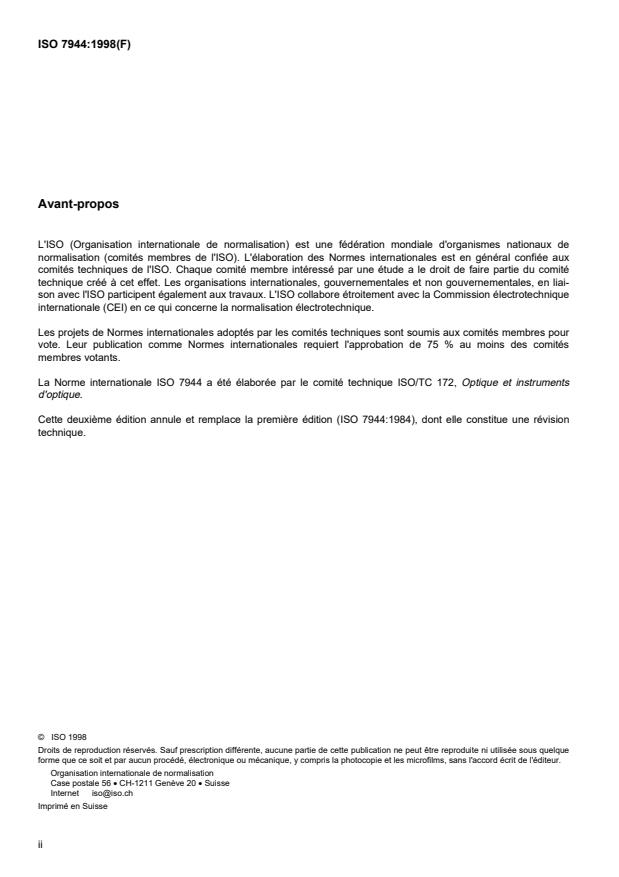

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en liai-
son avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 7944 a été élaborée par le comité technique ISO/TC 172, Optique et instruments
d'optique.
Cette deuxième édition annule et remplace la première édition (ISO 7944:1984), dont elle constitue une révision
technique.
©  ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet [e-mail]
Imprimé en Suisse
ii
©
NORME INTERNATIONALE  ISO ISO 7944:1998(F)
Optique et instruments d'optique — Longueurs d'onde de
référence
1 Domaine d’application
La présente Norme internationale définit deux longueurs d'onde de référence qui doivent être utilisées pour la
caractérisation des matériaux optiques, des systèmes et des instruments d'optique, ainsi que des verres
ophtalmiques. Elle définit les indices de réfraction principaux et les dispersions principales associées, ainsi que les
nombres d'Abbe par rapport à ces longueurs d'onde de référence et aux dispersions principales.
2 Longueurs d'onde de référence, dispersions principales et nombres d'Abbe
2.1 Généralités
Les longueurs d'onde de référence sont la raie e du mercure 546,07 nm (voir 2.2) et la raie d de l’hélium 587,56 nm
(voir 2.3).
Pour les applications non-ophtalmiques la raie e du mercure doit être la longueur d’onde de référence.
D'autres longueurs d'ondes pouvant être utilisé
...
