ISO 12354-1:2017

Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms

ISO 12354-1:2017 specifies calculation models designed to estimate the airborne sound insulation between adjacent rooms in buildings, primarily using measured data which characterize direct or indirect flanking transmission by the participating building elements, and theoretically-derived methods of sound propagation in structural elements. A detailed model is described for calculation in frequency bands, in the frequency range 1/3 octave 100 Hz to 3 150 Hz in accordance with ISO 717‑1, possibly extended down to 1/3 octave 50 Hz if element data and junction data are available (see Annex I); the single number rating can be determined from the calculation results. A simplified model with a restricted field of application is deduced from this, calculating directly the single number rating, using the single number ratings of the elements; a method to determine uncertainty is proposed for the simplified model (see Annex K). ISO 12354-1:2017 describes the principles of the calculation scheme, lists the relevant quantities and defines its applications and restrictions.

Acoustique du bâtiment — Calcul de la performance acoustique des bâtiments à partir de la performance des éléments — Partie 1: Isolement acoustique aux bruits aériens entre des locaux

ISO 12354-1:2017 spécifie des modèles de calcul permettant de déterminer l'isolement acoustique aux bruits aériens entre des locaux adjacents, en utilisant principalement des données mesurées caractérisant la transmission directe ou latérale par les éléments de construction concernés ainsi que des méthodes théoriques d'évaluation de la propagation des sons dans les éléments structuraux. Un modèle détaillé est décrit pour le calcul par bandes de fréquences, dans le domaine de fréquences compris entre 100 Hz et 3 150 Hz en tiers d'octave conformément à l'ISO 717‑1, éventuellement élargi jusqu'à un minimum de 50 Hz en tiers d'octave si les données relatives aux éléments et aux jonctions sont disponibles (voir l'Annexe I); l'indice unique peut être déterminé à partir des résultats des calculs. Un modèle simplifié en est déduit, qui calcule directement l'indice unique à partir des indices uniques des éléments sur un domaine d'application limité; une méthode de détermination de l'incertitude est proposée pour le modèle simplifié (voir l'Annexe K). ISO 12354-1:2017 décrit les principes du calcul, liste les grandeurs significatives, et définit les applications et les limites de calcul.

General Information

• Status: Published
• Publication Date: 16-Jul-2017
• ICS: 91.120.20 - Acoustics in building. Sound insulation
• Technical Committee: ISO/TC 43/SC 2 - Building acoustics
• Drafting Committee: ISO/TC 43/SC 2 - Building acoustics
• Current Stage: 9092 - International Standard to be revised
• Start Date: 19-Aug-2025
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 4796-2:2000 - Laboratory glassware - Bottles - Part 2: Conical neck bottles
• Effective Date: 06-Jun-2022
• Revises: ISO 15712-1:2005 - Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms
• Effective Date: 28-Nov-2015

Overview - ISO 12354-1:2017 (Building acoustics, airborne sound insulation)

ISO 12354-1:2017 provides calculation models to estimate airborne sound insulation between adjacent rooms by combining measured element data and theoretical propagation methods. The standard defines a detailed frequency-band model (1/3-octave bands from 100 Hz to 3150 Hz, optionally down to 50 Hz) and a simplified model for direct calculation of single-number ratings. It describes required input quantities, calculation principles, limitations and how to handle direct and flanking transmission between building elements.

Key technical topics and requirements

• Calculation models
  • Detailed model: frequency-band calculations based on measured data for direct and indirect (flanking) transmission and structural propagation theory.
  • Simplified model: restricted application; calculates single-number ratings (e.g., R, D, Dn) directly from element ratings.
• Frequency range: 1/3-octave bands from 100 Hz to 3 150 Hz (extendable to 50 Hz if data available - Annex I).
• Transmission paths: explicit treatment of direct airborne transmission and indirect/flanking transmission through junctions and structural elements.
• Inputs and outputs
  • Uses element performance data (sound reduction index, mass per area, junction characteristics).
  • Produces frequency-band results and enables derivation of single-number ratings in accordance with ISO 717‑1.
• Accuracy and uncertainty
  • Guidance on expected accuracy, and an uncertainty estimation method for the simplified model (Annex K).
• Guidance and examples
  • Normative symbols (Annex A), informative annexes with practical guidance (Annex J), calculation examples (Annex L), and low-frequency treatment (Annex I).
• Applicability
  • Addresses both heavy and lightweight constructions and specifies limitations where models may not apply.

Practical applications - who uses ISO 12354-1

• Acoustical consultants and engineers: predict room-to-room airborne sound insulation during design, perform pre-compliance checks.
• Architects and building designers: evaluate partition and junction choices to meet acoustic specifications.
• Manufacturers of building elements: translate laboratory element data into building-level performance predictions.
• Test laboratories and code authorities: link laboratory measurements (ISO 10140, ISO 10848, ISO 15186) to in-situ building performance expectations.
• Software developers: implement calculation engines for acoustic prediction tools and compliance checks.

Related standards

• ISO 717-1 - Rating of sound insulation (single-number derivation)
• ISO 10140 series - Laboratory measurement of sound insulation of building elements
• ISO 10848 series - Laboratory measurement of flanking transmission
• ISO 15186-3 - Low-frequency measurement methods

ISO 12354-1:2017 is essential where accurate estimation of airborne sound insulation from element data is needed - enabling better design decisions, product selection and regulatory compliance in building acoustics.

Standards Content (Sample)

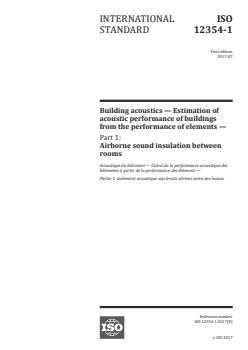

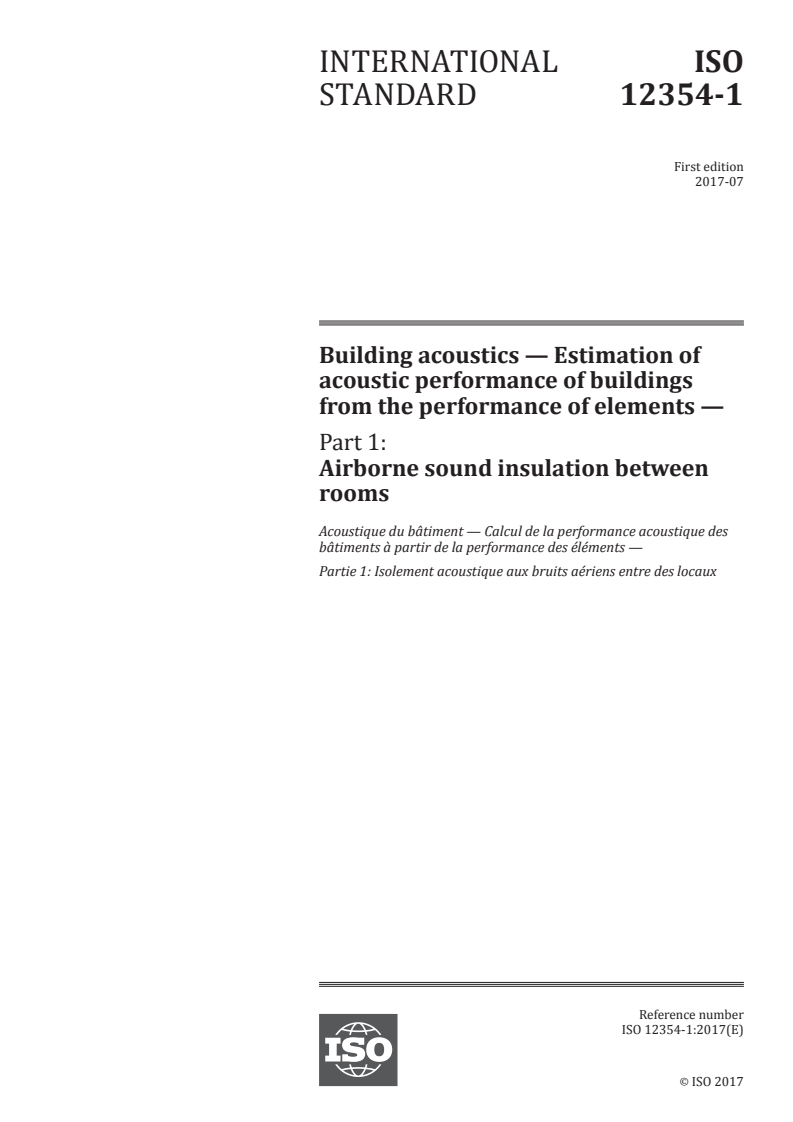

INTERNATIONAL ISO
STANDARD 12354-1
First edition
2017-07
Building acoustics — Estimation of
acoustic performance of buildings
from the performance of elements —
Part 1:
Airborne sound insulation between
rooms

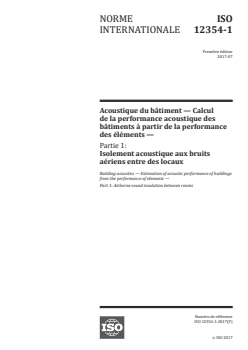

Acoustique du bâtiment — Calcul de la performance acoustique des
bâtiments à partir de la performance des éléments —
Partie 1: Isolement acoustique aux bruits aériens entre des locaux
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

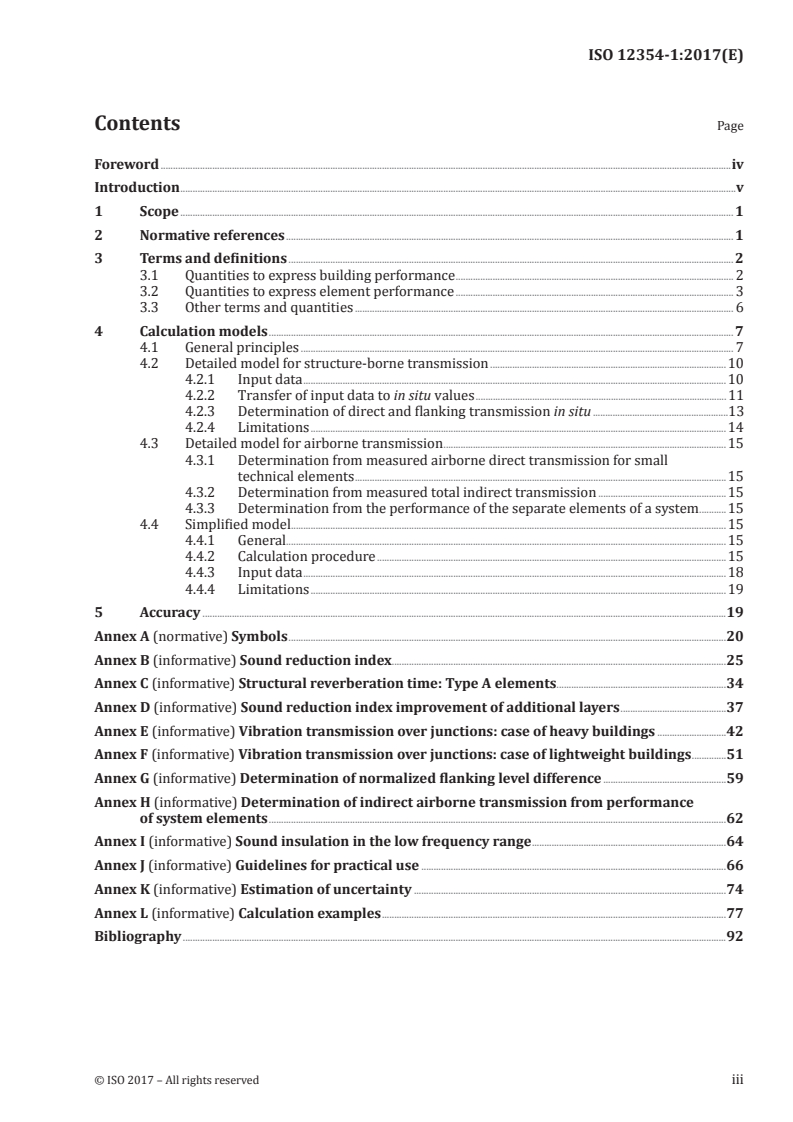

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
3.1 Quantities to express building performance . 2
3.2 Quantities to express element performance . 3
3.3 Other terms and quantities . 6
4 Calculation models . 7
4.1 General principles . 7
4.2 Detailed model for structure-borne transmission .10
4.2.1 Input data .10
4.2.2 Transfer of input data to in situ values . 11
4.2.3 Determination of direct and flanking transmission in situ .13
4.2.4 Limitations .14
4.3 Detailed model for airborne transmission .15
4.3.1 Determination from measured airborne direct transmission for small
technical elements .15
4.3.2 Determination from measured total indirect transmission .15
4.3.3 Determination from the performance of the separate elements of a system .15
4.4 Simplified model .15
4.4.1 General.15
4.4.2 Calculation procedure .15
4.4.3 Input data .18
4.4.4 Limitations .19
5 Accuracy .19
Annex A (normative) Symbols .20
Annex B (informative) Sound reduction index.25
Annex C (informative) Structural reverberation time: Type A elements .34
Annex D (informative) Sound reduction index improvement of additional layers .37
Annex E (informative) Vibration transmission over junctions: case of heavy buildings .42
Annex F (informative) Vibration transmission over junctions: case of lightweight buildings .51
Annex G (informative) Determination of normalized flanking level difference .59
Annex H (informative) Determination of indirect airborne transmission from performance
of system elements .62
Annex I (informative) Sound insulation in the low frequency range .64
Annex J (informative) Guidelines for practical use .66
Annex K (informative) Estimation of uncertainty .74
Annex L (informative) Calculation examples .77
Bibliography .92

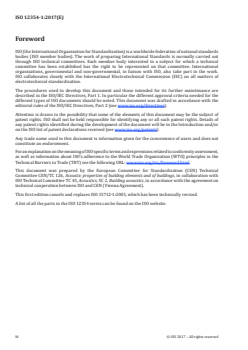

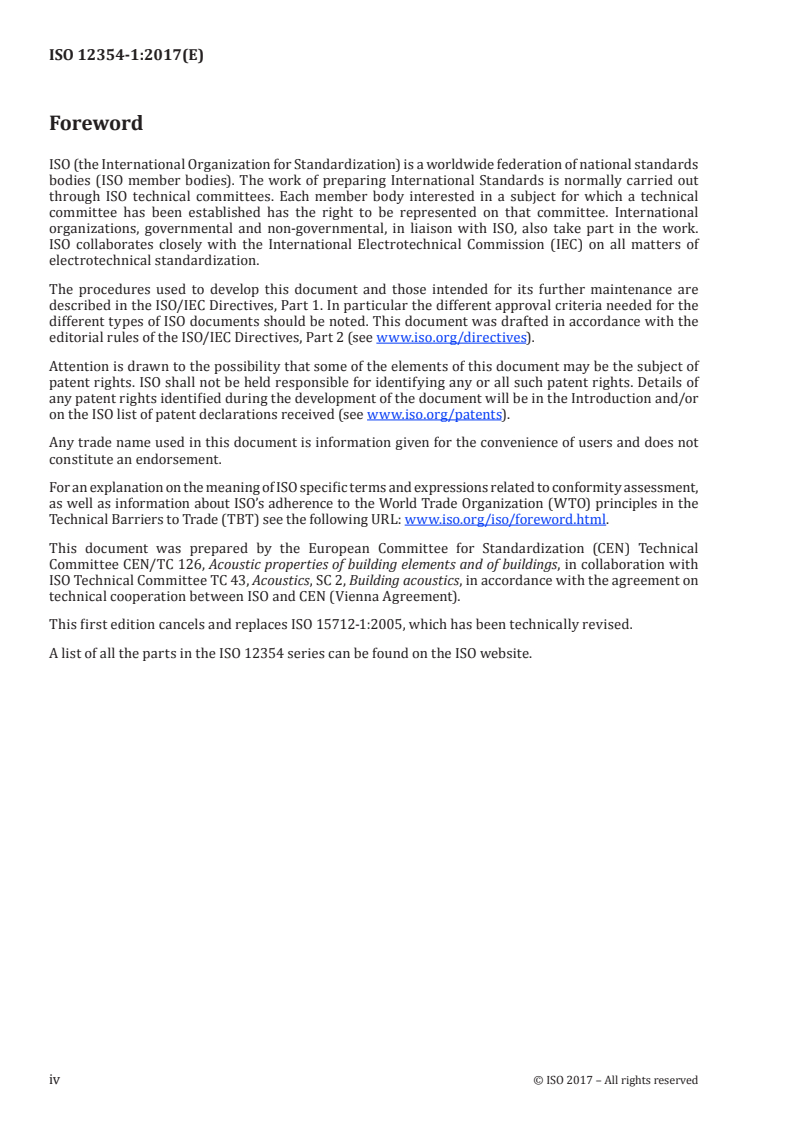

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
This document was prepared by the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in collaboration with
ISO Technical Committee TC 43, Acoustics, SC 2, Building acoustics, in accordance with the agreement on
technical cooperation between ISO and CEN (Vienna Agreement).
This first edition cancels and replaces ISO 15712-1:2005, which has been technically revised.
A list of all the parts in the ISO 12354 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

Introduction
This document is part of a series specifying calculation models in building acoustics.
Although this document covers the main types of building construction it cannot as yet cover all
variations in the construction of buildings. It sets out an approach for gaining experience for future
improvements and developments.
The accuracy of this document can only be specified in detail after widespread comparisons with field
data, which can only be gathered over a period of time after establishing the prediction model. To help
the user in the meantime, indications of the accuracy have been given, based on earlier comparisons
with comparable prediction models and an estimation procedure has been presented in Annex K. It is
the responsibility of the user (i.e. a person, an organization, the authorities) to address the consequences
of the accuracy, inherent for all measurement and prediction methods, by specifying requirements for
the input data and/or applying a safety margin to the results or applying some other correction.
This document is intended for acoustical experts and provides the framework for the development of
application documents and tools for other users in the field of building construction, taking into account
local circumstances.
The calculation models described use the most general approach for engineering purposes, with a clear
link to measurable quantities that specify the performance of building elements. The known limitations
of these calculation models are described in this document. Other calculation models also exist, each
with their own applicability and restrictions.
The models are based on experience with predictions for dwellings; they could also be used for other
types of buildings provided the construction systems and dimensions of elements are not too different
from those in dwellings.
The document also provides details for application to lightweight constructions (typically steel or wood
framed lightweight elements as opposed to heavier masonry or concrete elements).
INTERNATIONAL STANDARD ISO 12354-1:2017(E)
Building acoustics — Estimation of acoustic performance
of buildings from the performance of elements —
Part 1:
Airborne sound insulation between rooms
1 Scope
This document specifies calculation models designed to estimate the airborne sound insulation between
adjacent rooms in buildings, primarily using measured data which characterize direct or indirect
flanking transmission by the participating building elements, and theoretically-derived methods of
sound propagation in structural elements.
A detailed model is described for calculation in frequency bands, in the frequency range 1/3 octave
100 Hz to 3 150 Hz in accordance with ISO 717-1, possibly extended down to 1/3 octave 50 Hz if element
data and junction data are available (see Annex I); the single number rating can be determined from
the calculation results. A simplified model with a restricted field of application is deduced from this,
calculating directly the single number rating, using the single number ratings of the elements; a method
to determine uncertainty is proposed for the simplified model (see Annex K).
This document describes the principles of the calculation scheme, lists the relevant quantities and
defines its applications and restrictions.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 10140 (all parts), Acoustics — Laboratory measurement of sound insulation of building elements
ISO 10848-1, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 1: Frame document
ISO 10848-2, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 2: Application to light elements when the junction has a small
influence
ISO 10848-3, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 3: Application to light elements when the junction has a substantial
influence
ISO 10848-4, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 4: Application to junctions with at least one heavy element
ISO 15186-3, Acoustics — Measurement of sound insulation in buildings and of building elements using
sound intensity — Part 3: Laboratory measurements at low frequencies
3 Terms and definitions
For the purposes of this document, the following terms and definitions, and the symbols and units
listed in Annex A, apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1 Quantities to express building performance
NOTE The sound insulation between rooms in accordance with ISO 16283-1 can be expressed in terms
of several related quantities. These quantities are determined in frequency bands (one-third-octave bands or
octave bands) from which the single number rating for the building performance can be obtained in accordance
with ISO 717-1, for instance R′ D or (D + C).
w, nT,w nT,w
3.1.1
apparent sound reduction index
R′
minus 10 times the common logarithm of the ratio of the total sound power W transmitted into the
tot
receiving room to the sound power W which is incident on a separating element, evaluated from
′ ′
R =−10lgτ dB
Note 1 to entry: This ratio is denoted by τ′, where
τ′ = WW/
tot 1
Note 2 to entry: In general, the total sound power transmitted into the receiving room consists of the power
radiated by the separating element, the flanking elements and other components.
The index R′ is normally determined from measurements according to
 
S
s
′
RL=− L +l10 gd B
 
A
 
where
L is the average sound pressure level in the source room, in decibels;
L is the average sound pressure level in the receiving room, in decibels;
A is the equivalent sound absorption area in the receiving room, in square metres;
S is the area of the separating element, in square metres.
s
3.1.2
standardized level difference
D
nT
difference in the space and time average sound pressure levels produced in two rooms by one or more
sound sources in one of them, corresponding to a reference value of the reverberation time in the
receiving room, which is evaluated from
 
T
DL=l−+L 10 gd B
nT 12
 
T
o
 
where
2 © ISO 2017 – All rights reserved

T is the reverberation time in the receiving room, in seconds;
T is the reference reverberation time; for dwellings given as 0,5 s.
o
3.1.3
normalized level difference
D
n
difference in the space and time average sound pressure levels produced in two rooms by one or more
sound sources in one of them, corresponding to the reference equivalent sound absorption area in the
receiving room, which is evaluated from
 
A
DL=−L − 10lg  dB
n 12
 
A
 o 
where A is the reference absorption area given as 10 m .
o
3.2 Quantities to express element performance
NOTE 1 The quantities expressing the performance of the elements are used as part of the input data to
estimate building performance. These quantities are determined in one-third-octave bands and can also be
expressed in octave bands. In relevant cases a single number rating for the element performance can be obtained,
in accordance with ISO 717-1, for instance R (C; C ).
w tr
NOTE 2 For the calculations, additional information on the element can be necessary; for example, mass per
unit area m′ in kg/m , type of element, material, type of junction, etc.
3.2.1
sound reduction index
R
ten times the common logarithm of the ratio of the sound power W incident on a test specimen to the
sound power W transmitted through the specimen, which is evaluated from
 
W
R = 10 lg  dB
 
W
 2 
Note 1 to entry: This quantity shall be determined in accordance with ISO 10140 (all parts) or ISO 15186-3 (use
of acoustical intensity).
3.2.2
sound reduction improvement index
ΔR
difference in sound reduction index between a basic structural element with an additional layer (e.g. a
resilient wall skin, a suspended ceiling, a floating floor) and the basic structural element without this layer
Note 1 to entry: This quantity shall be determined in accordance with ISO 10140-1:2016, Annex G.
3.2.3
element normalized level difference
D
n,e
difference in the space and time average sound pressure level produced in two rooms by a source in
one room, where sound transmission is only due to a small technical element (e.g. transfer air devices,
electrical cable ducts, transit sealing systems), which is evaluated from
 
A
DL=−L − 10lg  dB
n,e 12
 
A
 o 
where A is the equivalent sound absorption area in the receiving room, in square metres.
Note 1 to entry: D is normalized to the reference equivalent sound absorption area (A ) in the receiving room;
n,e o
A = 10 m
o
Note 2 to entry: This quantity shall be determined in accordance with ISO 10140-1:2016, Annex E.
3.2.4
normalized level difference for indirect airborne transmission
D
n,s
difference in the space and time average sound pressure level produced in two rooms by a source in one
of them, which is evaluated from
 
A
DL= −L − 10 lg  dB
n,s 12
 
A
 o 
Note 1 to entry: Transmission is only considered to occur through a specified path between the rooms (e.g.
ventilation systems, corridors). D is normalized to the reference equivalent sound absorption area (A ) in the
n,s o
receiving room; A = 10 m .
o
Note 2 to entry: The subscript s indicates the type of transmission system considered.
Note 3 to entry: This quantity shall be determined with a measurement method which is comparable to
ISO 10140-1:2016, Annex G.
3.2.5
flanking normalized level difference
D
n,f
difference in the space and time average sound pressure level produced in two rooms by a source in one
of them, which is evaluated from
 
A
DL= −L − 10 lg  dB
n,f 12
 
A
o
 
Note 1 to entry: Transmission is only considered to occur through a specified flanking path between the rooms
(e.g. suspended ceiling, access floor, façade). D is normalized to the reference equivalent sound absorption area
n,f
(A ) in the receiving room; A = 10 m .
o o
Note 2 to entry: This quantity shall be determined in accordance with ISO 10848-1, ISO 10848-2 and ISO 10848-3.
Note 3 to entry: For clarity, the term D is used when only one flanking path determines the sound transmission
n,f
(such as with suspended ceiling) and the term D is used when only one specified transmission path ij out
n,f,ij
of several paths is considered (such as structure-borne transmission on junctions of three or four connected
elements).
3.2.6
vibration reduction index
K
ij
quantity related to the vibrational power transmission over a junction between structural elements,
normalized in order to make it an invariant quantity, which is determined by normalizing the direction-
averaged velocity level difference over the junction, to the junction length and the equivalent sound
absorption length, if relevant, of both elements in accordance with
 
DD+ l
v,ij v,ji ij
K = +10lg dB
ij
 
aa
ij
 
where
4 © ISO 2017 – All rights reserved

D is the velocity level difference between element i and j, when element i is excited, in decibels;
v,ij
D is the velocity level difference between element j and i, when element j is excited, in decibels;
v,ji
l is the common length of the junction between element i and j, in metres;
ij
a is the equivalent absorption length of element i, in metres;
i
a is the equivalent absorption length of element j, in metres.
j
Note 1 to entry: The equivalent absorption length is given by
22, π S
f
ref
a =
cT f
os
where
T is the structural reverberation time of the element i or j, in seconds;
s
S is the area of element i or j, in square metres;
f is the centre band frequency, in Hertz
f is the reference frequency; f = 1 000 Hz;
ref ref
c is the speed of sound in air, in metres per second.
o
Note 2 to entry: The equivalent absorption length is the length of a fictional totally-absorbing edge of an element
if its critical frequency is assumed to be 1 000 Hz, giving the same loss as the total losses of the element in a given
situation.
Note 3 to entry: The quantity K shall be determined in accordance with ISO 10848-1 and ISO 10848-4.
ij
3.2.7
normalized direction-averaged vibration level difference
D
v,ij,n
difference in velocity level between elements i and j, averaged over the excitation from i and excitation
from j, and normalized to the junction length and the measurement areas on both elements in
accordance with
 
DD+ ll
v,ij v,ji ij 0
 
D = + 10 lg dB
v,ij,n
 
 SS 
m,im,j
 
where
D is the velocity level difference between element i and j, when element i is excited, in decibels;
v,ij
D is the velocity level difference between element j and i, when element j is excited, in decibels;
v,ji
l is the common length of the junction between element i and j, in metres;
ij
S is area of element i over which the velocity is averaged, in square metres;
m,i
S is area of element j over which the velocity is averaged, in square metres;
m,j
l is the reference length, in metres; l = 1 m.
o o
Note 1 to entry: The quantity D shall be determined in accordance with ISO 10848-1 and ISO 10848-4.
v,ij,n
Note 2 to entry: In case of lightweight, often highly-damped junction elements, the use of K (3.2.6) is no longer
ij
[30]
valid (non-uniform vibration field); however, the notion of vibration level difference is still appropriate and
this quantity can be normalized as defined in 3.2.7.
3.2.8
direction-averaged junction velocity level difference
D
v,ij
average of the junction velocity level difference from element i to j and element j to I, evaluated from
DD+
v,ij v,ji
D = dB
v,ij
3.2.9
flanking sound reduction index
R
ij
minus 10 times the common logarithm of the flanking transmission factor τ , which is evaluated from
ij
R =− 10lgτ dB
()
ij ij
where
τ = WW/
ij ij 1
and where
τ is the ratio of the sound power W radiated from a flanking element j in the receiving room due
ij ij
to incident sound on element i in the source room to the sound power W ;
W is the incident sound power on a reference area in the source room.
Note 1 to entry: The area of the separating element is chosen as the reference area.
Note 2 to entry: The area of the separating element is chosen as the reference since then the contribution of each
transmission path to the total transmission is directly indicated, which is not the case with other choices.
3.3 Other terms and quantities
3.3.1
airborne direct transmission
transmission due only to sound incident on a separating element that is then directly radiated by the
element or transmitted through parts of it (airborne) such as slits, air moving devices or louvres
3.3.2
indirect transmission
transmission of sound from a source room to a receiving room, through transmission paths other than
the direct transmission path
Note 1 to entry: It can be divided into airborne transmission and flanking transmission.
3.3.3
indirect airborne transmission
indirect transmission of sound energy via an airborne transmission path, e.g. ventilation systems,
corridors, double facades
6 © ISO 2017 – All rights reserved

3.3.4
flanking transmission
indirect structure-borne transmission
transmission of sound energy from an excited element in the source room to a receiving room via
structural (vibrational) paths in the building construction, e.g. walls, floors, ceilings
Note 1 to entry: In cases of cavity walls and suspended ceilings airborne transmission can contribute to or even
dominate the transmission.
3.3.5
Type A element
element with a structural reverberation time that is primarily determined by the connected elements
(up to at least the 1 000 Hz one-third-octave band), and a decrease in vibration level of less than 6 dB
across the element in the direction perpendicular to the junction line (up to at least the 1000 Hz one-
third-octave band)
Note 1 to entry: Examples include cast in situ concrete, solid wood (including cross laminated timber panels),
glass, plastic, metal, bricks/blocks/slabs with a finish/topping (e.g. plaster, parge coat, screed, concrete) that
mechanically connects them together.
Note 2 to entry: An element may only be defined as Type A over part, or parts of the frequency range. For example,
some masonry walls can be Type A elements in the low- and mid-frequency ranges and a Type B element in the
high-frequency range.
3.3.6
Type B element
any element that is not a Type A element
Note 1 to entry: Examples typically include plasterboard/timber cladding on timber or metal frames.
Note 2 to entry: An element may only be defined as Type B over part or parts of the frequency range. For example,
some masonry walls can be Type A elements in the low- and mid-frequency ranges and a Type B element in the
high-frequency range.
4 Calculation models
4.1 General principles
The sound power in the receiving room is due to sound radiated by the separating structural elements
and the flanking structural elements in that room and by the relevant direct and indirect airborne
sound transmission. The total transmission factor can be divided into transmission factors, related to
each element in the receiving room and the elements and systems involved in the direct and indirect
airborne transmission, as shown by Formula (1):
R′ =− 10lgτ′ dB (1)
()
where
n m k
′
ττ=+ ττ++ τ
∑∑∑
df es
f=l e=l s=l
and where the indices d, f, e and s refer to the different contributions to the sound transmission
illustrated in Figure 1,
and where
τ′ is the sound power ratio of total radiated sound power in the receiving room relative to
incident sound power on the common part of the separating element;
τ is the sound power ratio of radiated sound power by the common part of the separating
d
element relative to incident sound power on the common part of the separating element. It
includes the paths Dd and Fd shown in Figure 2;
τ is the sound power ratio of radiated sound power by a flanking element f in the receiving room
f
relative to incident sound power on the common part of the separating element. It includes
paths Ff and Df shown in Figure 2;
τ is the sound power ratio of radiated sound power in the receiving room by an element in the
e
separating element due to direct airborne transmission of incident sound on this element,
relative to incident sound power on the common part of the separating element;
τ is the sound power ratio of radiated sound power in the receiving room by a system s due to
s
indirect airborne transmission of incident sound on this transmission system, relative to
incident sound power on the common part of the separating element;
n is the number of flanking elements; normally n = 4, but it can be smaller or larger;
m is the number of elements with direct airborne transmission;
k is the number of systems with indirect airborne transmission.

Key
d radiated directly from the separating element
f and f radiated from flanking elements
1 2
e radiated from components mounted in the separating element
s indirect transmission
Figure 1 — Illustration of the different contributions to the total sound transmission to a room
The sound radiated by a structural element can be considered to be the sum of structure-borne sound
transmission through several paths. Each path can be identified by the element i on which the sound is
incident in the source room and the radiating element j in the receiving room. The paths for a flanking
element and the separating element are shown in Figure 2, where in the source room the elements i are
designated by F for the flanking element and D for the separating element and in the receiving room the
elements j are designated by f for a flanking element and d for the separating element.
8 © ISO 2017 – All rights reserved

Key
Dd direct direct path
Df direct flanking path
Fd flanking direct path
Ff flanking flanking path
Figure 2 — Definition of sound transmission paths ij between two rooms
The main assumptions with this approach are that the transmission paths described can be
considered to be independent and that the sound and vibrational fields behave statistically. Within
these restrictions this approach is quite general, in principle allowing for various types of structural
elements, i.e. monolithic elements, cavity walls, lightweight double leaf walls, and different positioning
of the two rooms. However, the available possibilities to describe the transmission by each path impose
restrictions in this respect. The model presented is therefore restricted to adjacent rooms, while the
type of elements is mainly restricted by the available information on the vibration reduction index, the
normalized direction-averaged vibration level difference or the normalized flanking level difference.
Some indications are given in Annex J for the application to other double elements such as cavity walls.
The transmission factor for the separating element consists of contributions from the airborne direct
transmission and n flanking transmission paths, as shown by Formula (2):
n
ττ=+ τ (2)
∑
dDdFd
F=1
The transmission factor for each of the flanking elements f in the receiving room consists of
contributions from two flanking transmission paths, as shown by Formula (3):
ττ=+τ  (3)
fDfFf
The transmission factors for these structure-borne transmission paths are related to the sound
reduction index for direct transmission R and the flanking sound reduction index R as shown by
Dd ij
Formula (4):
-R
/10
Dd
τ = 10
Dd
(4)
-/R 10
ij
τ = 10
ij
The transmission factors for the direct and indirect airborne transmission are related to the element
normalized level difference D and the normalized level difference for indirect airborne transmission
n,e
D as shown by Formula (5):
n,s
A
−D /10
o
n,e
τ = 10
e
S
s
(5)
A
−D /10
o
n,s
τ = 10
s
S
s
where
S is the area of the separating element, in square metres;
s
A is the reference equivalent sound absorption area, in square metres.
o
In order to calculate a single number rating for the building performance in accordance with ISO 717-1,
the calculation shall be carried out for octave bands from 125 Hz to 2 000 Hz or for one-third-octave
bands from 100 Hz to 3 150 Hz.
NOTE The calculations can be extended to higher or lower frequencies if element data and junction data are
available for these frequencies. However, especially for the lower frequencies, no information is available at this
time on the accuracy of calculations for these extended frequency regions; see Annex I.
The detailed model deals with both direct and flanking transmission as well as direct and indirect
airborne transmission. Since these transmission paths can be considered as independent they are
treated separately. The calculation of the direct and flanking transmission is described in 4.2. The
direct and indirect airborne transmission is described in 4.3.
The simplified model calculates the building performance as a single number rating, based on the single
number ratings of the performance of the elements involved. The simplified model is described in 4.4.
In this document the apparent sound reduction index R′ is chosen as the prime quantity to be estimated.
The level differences are related to the apparent sound reduction index as shown by Formulae (6) and (7):
   
A 10
o
DR= ′+ 10lg =R′+ 10lg dB (6)
   
n
S S
 ss  
 CV   
0,32V
sab
′ ′
DR= + 10lg =R + 10lg dB (7)
   
nT
TS S
 os   s 
where
C is the Sabine constant, in seconds per metre with C = 0,16 s/m.
sab sab
V is the volume of the receiving room, in cubic metres.
A calculation example is given in Annex L.
4.2 Detailed model for structure-borne transmission
4.2.1 Input data
The transmission for each of the paths can be determined from the following:
— sound reduction index of separating element: R ;
s
— sound reduction index for element i in source room: R ;
i
10 © ISO 2017 – All rights reserved

— sound reduction index for element j in receiving room: R ;
j
— sound reduction index improvement by additional layers added to the separating element in the
source room and/or in the receiving room: ΔR , ΔR ;
D d
— sound reduction index improvement by additional layers added to the element i in the source room
and/or element j in the receiving room: ΔR , ΔR ;
i j
— structural reverberation time for an element in the laboratory: T ;
s,lab
— vibration reduction index for each transmission path from element i to element j: K ;
ij
— normalized direction-averaged velocity level difference between element i to element j: D
v,ij,n
— flanking normalized level difference D ;
n,f
NOTE 1 Normally this concerns only transmission path Ff for a given flanking element, but the quantity could
also be applied to other transmission paths like Fd or Df.
— area of separating element: S ;
s
— area of element i in source room: S ;
i
— area of element j in receiving room: S ;
j
— common coupling length between element i and element j as measured from surface to surface: l .
ij
NOTE 2 If D or D is calculated, the area of the separating element serves as an arbitrary reference and could
nT n
be taken as 10 m throughout the calculations.
Information on sound reduction index is given in Annex B.
Information on structural reverberation time for homogeneous elements is given in Annex C.
Information on sound reduction index improvement and flanking sound reduction index improvement
is given in Annex D.
Information on vibration reduction index and on flanking normalized level difference for common
junctions is given in Annex E.
The acoustic data on the elements involved should be taken primarily from standardized laboratory
measurements. However, they may also be deduced in other ways: using theoretical calculations,
empirical estimations or field measurements. Further information is given in Annexes B to E. The
sources of data used shall be clearly stated.
For each flanking transmission path, the sound reduction index R of the involved elements (including
the separating element) should relate to the resonant transmission only. If laboratory measurement
results are used as input data, this is therefore correct above the critical frequency; a correction shall
be applied below that frequency, see Annex B. If the values of the sound reduction index are based on
calculations from material properties, it is best to consider only resonant transmission over the whole
frequency range of interest.
For airborne direct transmission, R shall include forced transmission as included in laboratory
measurements. However, transferring these laboratory data to the in situ situation requires the use of
the structural reverberation which applies to resonant transmission only (see 4.2.2).
4.2.2 Transfer of input data to in situ values
4.2.2.1 General
Acoustic data for the elements (structural elements, additional layers and junctions) shall be converted
into in situ values before the actual determination of the sound transmission.
For the additional layers, the laboratory value can be used as an approximation for the in situ value of
the improvement ΔR , as shown by Formula (8):
situ
ΔΔRR= dB (8)
situ
For each flanking transmission path, the sound reduction index improvement ΔR of the involved
elements (including the separating element) should relate to the resonant transmission only. However,
measurement methods to determine this are not readily available. There is some evidence to
indicate that the improvement for airborne direct transmission is also a reasonable estimate for the
improvement for flanking transmission. An exception is lightweight basic elements, for which there are
indications that using the same value for flanking transmission as for airborne direct transmission can
no longer be assumed. See Annex D.
NOTE With lightweight elements, the additional reduction of sound transmission for flanking transmission
(for each frequency band) can then be approximated as ΔΔRR= /2 .
fd
For structural elements and junctions, two cases shall be considered: Type A elements (4.2.2.2) and
Type B elements (4.2.2.3).
4.2.2.2 Type A elements
For Type A elements, the in situ value of the sound reduction index R for the separating element and
situ
each of the flanking elements follows from Formula (9):
 
T
s,situ
 
RR=− 10lg dB (9)
situ
 
T
s,lab
 
where
T is the in situ structural reverberation time of the element, in seconds;
s,situ
T is the structural reverberation time of the element in the laboratory, in seconds.
s,lab
The structural reverberation time, both for the laboratory and in situ, is therefore to be taken into
account; see Annex C.
NOTE As a first approximation it can be assumed that R = R.
situ
For the junctions, the in situ transmission is characterized by the direction-averaged junction velocity
level difference D . This follows from the vibration reduction index, as shown by Formula (10):
v,ij,situ
 
l
ij
 
DK=− 10lg dB ; D ≥ 0 dB (10)
v,ij,situij v,ij,situu
 
 aa 
i,situ j,situ
 
with Formula (11):
22, π S
f
i
ref
a =
i,situ
cT f
os,i,situ
(11)
22, π S
f
j
rref
a =
j,situ
cT f
os,j,situ
where
12 © ISO 2017 – All rights reserved

a is the in situ equivalent absorption length of element i, in metres;
i,situ
a is the in situ equivalent absorption length of element j, in metres;
j,situ
f is the band centre frequency, in Hertz;
f is the reference frequency; f = 1 000 Hz;
ref ref
c is the speed of sound in air, in metres per second;
o
l is the coupling length of the common junction between elements i and j, in metres;
ij
S is the area of element i, in square metres;
i
S is the area of element j, in square metres;
j
T is the in situ structural reverberation time of element i, in seconds;
s,i,situ
T is the in situ structural reverberation time of element j, in seconds.
s,j,situ
In this case, the in situ structural reverberation time shall be taken into account; see Annex C.
4.2.2.3 Type B elements
For Type B elements, the structural reverberation time T shall be taken as being equal to T
s,situ s,lab
which leads to a correction term of 0 dB (R = R).
situ
For the Type B elements, the in situ direction-averaged junction velocity level difference follows from
the normalized direction-averaged junction velocity level difference (with l a reference length of 1 m),
as shown by Formula (12):
 
ll
oij
 
DD=− 10 lg dB (12)
v,ij,situv,ij,n
 
 SS 
i,situ j,situ
 
In the case of a junction composed of elements of both categories (for example Type B wall on Type A
floor), Formula (10) can still be used as an approximation, the equivalent absorption length of the Type
B element being taken equal to the element area [Formula (13)] and K being estimated as per 3.2.6.
ij
aS= / l (13)
i,situ i,situ 0
4.2.3 Determination of direct and flanking transmission in situ
4.2.3.1 General
The sound reduction index for airborne direct transmission is determined from the adjusted input
value for the separating element according to Formula (14):
RR=+ΔΔRR+ dB (14)
Dd s,situ D,situ d,situ
For flanking transmission, two cases shall be considered: Type A elements (4.2.3.2) and Type B elements
(4.2.3.3).
4.2.3.2 Type A elements
For Type A elements, the flanking sound reduction index is determined from the adjusted input values
according to Formula (15), with ij = Ff, Fd and Df:
 
R
R
S
j,situ
i,situ  
s
R =+ ΔΔR ++ RD++ 10lg dB (15)
ij i,situ j,situ v,ij,situ
 
S S
 
iij
 
In the case of diagonal transmission, a separating element of area S = 10 m shall be used.
s
NOTE For certain suspended ceilings and light uninterrupted façade, the flanking transmission is dominated
by path Ff (the junction having a small influence, the contribution of path Df can be neglected). In that case, it is
possible to characterize the flanking transmission for this construction as a whole by laboratory measurements
(see Annex G).
4.2.3.3 Type B elements
For buildings made of Type B elements, the flanking transmission can be characterized adequately
either by the normalized flanking sound l
...

NORME ISO
INTERNATIONALE 12354-1
Première édition
2017-07
Acoustique du bâtiment — Calcul
de la performance acoustique des
bâtiments à partir de la performance
des éléments —
Partie 1:
Isolement acoustique aux bruits
aériens entre des locaux
Building acoustics — Estimation of acoustic performance of buildings
from the performance of elements —
Part 1: Airborne sound insulation between rooms
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

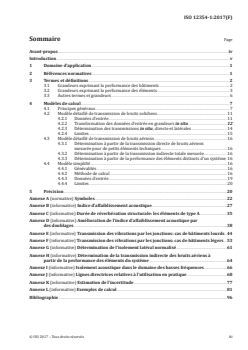

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
3.1 Grandeurs exprimant la performance des bâtiments . 2
3.2 Grandeurs exprimant la performance des éléments . 3
3.3 Autres termes et grandeurs . 6
4 Modèles de calcul . 7
4.1 Principes généraux . 7
4.2 Modèle détaillé de transmission de bruits solidiens .11
4.2.1 Données d’entrée .11
4.2.2 Transformation des données d’entrée en grandeurs in situ .12
4.2.3 Détermination des transmissions in situ, directe et latérales .14
4.2.4 Limites .15
4.3 Modèle détaillé de transmission de bruits aériens .16
4.3.1 Détermination à partir de la transmission directe de bruits aériens
mesurée pour de petits éléments techniques .16
4.3.2 Détermination à partir de la transmission indirecte totale mesurée .16
4.3.3 Détermination à partir de la performance des éléments distincts d’un système .16
4.4 Modèle simplifié .16
4.4.1 Généralités .16
4.4.2 Méthode de calcul .16
4.4.3 Données d’entrée .19
4.4.4 Limites .20
5 Précision .20
Annexe A (normative) Symboles .22
Annexe B (informative) Indice d’affaiblissement acoustique .27
Annexe C (informative) Durée de réverbération structurale: les éléments de type A .35
Annexe D (informative) Amélioration de l’indice d’affaiblissement acoustique par
des doublages .38
Annexe E (informative) Transmission des vibrations par les jonctions: cas de bâtiments lourds .44
Annexe F (informative) Transmission des vibrations par les jonctions: cas de bâtiments légers .53
Annexe G (informative) Détermination de l’isolement latéral normalisé .61
Annexe H (informative) Détermination de la transmission indirecte des bruits aériens à
partir de la performance des éléments du système .64
Annexe I (informative) Isolement acoustique dans le domaine des basses fréquences .66
Annexe J (informative) Lignes directrices relatives à l’utilisation en pratique .68
Annexe K (informative) Estimation de l’incertitude .77
Annexe L (informative) Exemples de calcul .81
Bibliographie .96

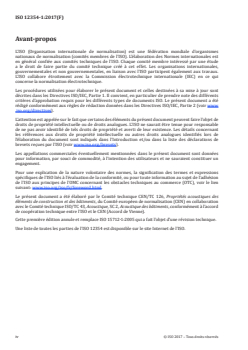

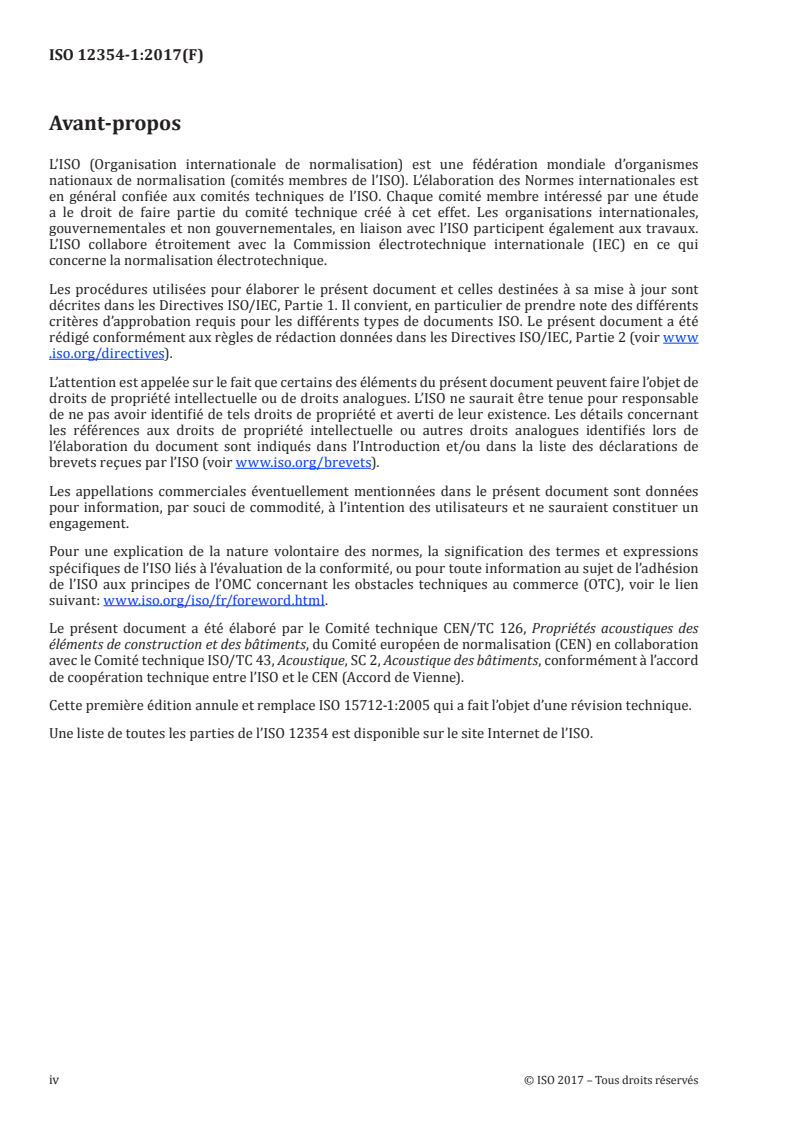

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
Le présent document a été élaboré par le Comité technique CEN/TC 126, Propriétés acoustiques des
éléments de construction et des bâtiments, du Comité européen de normalisation (CEN) en collaboration
avec le Comité technique ISO/TC 43, Acoustique, SC 2, Acoustique des bâtiments, conformément à l’accord
de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette première édition annule et remplace ISO 15712-1:2005 qui a fait l’objet d’une révision technique.
Une liste de toutes les parties de l’ISO 12354 est disponible sur le site Internet de l’ISO.
iv © ISO 2017 – Tous droits réservés

Introduction
Le présent document fait partie d’une série spécifiant les modèles de calcul en acoustique du bâtiment.
Bien que le présent document couvre les principaux types de construction des bâtiments, il n’est pas
encore en mesure d’en couvrir toutes les variantes. Il fournit une approche permettant d’acquérir de
l’expérience pour les améliorations et les développements futurs.
La précision du présent document ne peut être spécifiée en détail qu’après de très larges comparaisons
avec des données in situ qui ne peuvent être recueillies qu’après une certaine période d’utilisation
du modèle de prévision. En attendant, afin d’aider l’utilisateur, des indications ont été données sur la
précision en se basant sur des comparaisons antérieures avec des modèles de prévision comparables,
et une procédure pour évaluer les incertitudes est présentée dans l’Annexe K. Il incombe à l’utilisateur
(c’est-à-dire une personne physique, un organisme ou les autorités) de traiter les conséquences des
incertitudes inhérentes à toutes les méthodes de mesurage et de prévision, en spécifiant les exigences
relatives aux données d’entrée et/ou en appliquant une marge de sécurité aux résultats ou toute autre
correction.
Le présent document est destiné aux experts en acoustique et fournit un cadre permettant d’élaborer
des documents d’application et des outils destinés à d’autres utilisateurs dans le domaine de la
construction de bâtiments, en tenant compte des conditions locales.
Les modèles de calcul décrits utilisent l’approche la plus générale pour les besoins d’expertise avec
un lien clairement établi avec des grandeurs mesurables spécifiant les performances des éléments
du bâtiment. Les limitations connues de ces modèles de calcul sont décrites dans la présente norme.
Il existe également d’autres modèles de calcul, chacun ayant sa propre applicabilité et ses propres
restrictions.
Ces modèles s’appuient sur l’expérience de prédictions pour des habitations; ils peuvent aussi être
utilisés pour d’autres types de bâtiments, dans la mesure où les systèmes de construction et dimensions
des éléments ne sont pas trop différents de ceux des habitations.
Le présent document fournit également des détails sur l’application aux constructions légères
(typiquement les éléments légers à ossature bois ou acier, par opposition aux éléments plus lourds en
maçonnerie ou béton).
NORME INTERNATIONALE ISO 12354-1:2017(F)
Acoustique du bâtiment — Calcul de la performance
acoustique des bâtiments à partir de la performance des
éléments —
Partie 1:
Isolement acoustique aux bruits aériens entre des locaux
1 Domaine d’application
Le présent document spécifie des modèles de calcul permettant de déterminer l’isolement acoustique
aux bruits aériens entre des locaux adjacents, en utilisant principalement des données mesurées
caractérisant la transmission directe ou latérale par les éléments de construction concernés ainsi que
des méthodes théoriques d’évaluation de la propagation des sons dans les éléments structuraux.
Un modèle détaillé est décrit pour le calcul par bandes de fréquences, dans le domaine de fréquences
compris entre 100 Hz et 3 150 Hz en tiers d’octave conformément à l’ISO 717-1, éventuellement élargi
jusqu’à un minimum de 50 Hz en tiers d’octave si les données relatives aux éléments et aux jonctions
sont disponibles (voir l’Annexe I); l’indice unique peut être déterminé à partir des résultats des calculs.
Un modèle simplifié en est déduit, qui calcule directement l’indice unique à partir des indices uniques
des éléments sur un domaine d’application limité; une méthode de détermination de l’incertitude est
proposée pour le modèle simplifié (voir l’Annexe K).
Le présent document décrit les principes du calcul, liste les grandeurs significatives, et définit les
applications et les limites de calcul.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 717-1, Acoustique — Évaluation de l’isolement acoustique des immeubles et des éléments de
construction — Partie 1: Isolement aux bruits aériens
ISO 10140 (toutes les parties), Acoustique — Mesurage en laboratoire de l’isolation acoustique des
éléments de construction
ISO 10848-1, Acoustique — Mesurage en laboratoire des transmissions latérales du bruit aérien et des
bruits de choc entre pièces adjacentes — Partie 1: Document cadre
ISO 10848-2, Acoustique — Mesurage en laboratoire des transmissions latérales du bruit aérien et des
bruits de choc entre pièces adjacentes — Partie 2: Application aux éléments légers lorsque la jonction a une
faible influence
ISO 10848-3, Acoustique — Mesurage en laboratoire des transmissions latérales du bruit aérien et des
bruits de choc entre pièces adjacentes — Partie 3: Application aux éléments légers lorsque la jonction a une
influence importante
ISO 10848-4, Acoustique — Mesurage en laboratoire des transmissions latérales du bruit aérien et des bruits
de choc entre pièces adjacentes — Partie 4: Application aux jonctions ayant au moins un élément lourd
ISO 15186-3, Acoustique — Mesurage par intensité de l’isolation acoustique des immeubles et des éléments
de construction — Partie 3: Mesurages en laboratoire à de basses fréquences
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants, ainsi que la liste des symboles
et unités figurant à l’Annexe A, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp.
3.1 Grandeurs exprimant la performance des bâtiments
NOTE L’isolement acoustique entre des locaux peut, conformément à l’ISO 16283-1, être exprimé par
plusieurs grandeurs liées. Ces grandeurs sont déterminées par bandes de fréquences (bandes de tiers d’octave
ou bandes d’octave) à partir desquelles l’indice unique des performances du bâtiment peut être obtenu
conformément à l’ISO 717-1, par exemple R′ D ou (D + C).
w, nT,w nT,w
3.1.1
indice d’affaiblissement acoustique apparent
R′
moins 10 fois le logarithme décimal du rapport de la puissance acoustique totale W transmise dans le
tot
local de réception à la puissance acoustique W , incidente sur un élément séparatif, évalué selon
′ ′
R =−10lgτ dB
Note 1 à l’article: Ce rapport est noté τ′, où
τ′ = WW/
tot 1
Note 2 à l’article: En général, la puissance acoustique totale transmise au local de réception est constituée de la
puissance rayonnée par l’élément séparatif, les éléments latéraux et d’autres composants.
L’indice R′ est généralement déterminé à partir de mesurages, d’après la formule suivante:
 
S
s
′
RL=− L +l10 gd B
 
A
 
où
L est le niveau moyen de pression acoustique dans le local d’émission, en décibels;
L est le niveau moyen de pression acoustique dans le local de réception, en décibels;
A est l’aire d’absorption équivalente dans le local de réception, en mètres carrés;
S est la surface de l’élément séparatif, en mètres carrés.
s
2 © ISO 2017 – Tous droits réservés

3.1.2
isolement acoustique standardisé
D
nT
différence entre les niveaux de la pression acoustique moyennée dans l’espace et dans le temps,
produite dans deux locaux par une ou plusieurs sources sonores se trouvant dans l’un des deux locaux,
et correspondant à une valeur de référence de la durée de réverbération dans le local de réception,
évaluée selon:
 
T
DL=l−+L 10 gd B
nT 12
 
T
 o 
où
T est la durée de réverbération dans le local de réception, en secondes;
T est la durée de réverbération de référence, pour les habitations = 0,5 s
o
3.1.3
isolement acoustique normalisé
D
n
différence entre les niveaux de la pression acoustique moyennée dans l’espace et dans le temps,
produite dans deux locaux par une ou plusieurs sources sonores se trouvant dans l’un des deux locaux,
et correspondant à l’aire d’absorption équivalente de référence dans le local de réception, évaluée selon:
 
A
DL=−L − 10lg  dB
n 12
 
A
o
 
où A est l’aire d’absorption de référence égale à 10 m
o
3.2 Grandeurs exprimant la performance des éléments
NOTE 1 Les grandeurs exprimant la performance des éléments font partie des données d’entrée destinées à
calculer les performances du bâtiment. Elles sont déterminées par bandes de tiers d’octave mais peuvent aussi
être exprimées par bandes d’octave. Dans certains cas, l’indice unique des performances de l’élément peut être
obtenu, conformément à l’ISO 717-1, par exemple R (C; C ).
w tr
NOTE 2 Les calculs sont susceptibles de nécessiter un supplément d’informations concernant les éléments;
par exemple, la masse surfacique m′ en kg/m , le type d’élément, le matériau, le type de jonction, etc.
3.2.1
indice d’affaiblissement acoustique
R
dix fois le logarithme décimal du rapport de la puissance acoustique W , incidente sur une éprouvette, à
la puissance acoustique W transmise par l’éprouvette, évalué selon:
 
W
R = 10 lg  dB
 
W
 2 
Note 1 à l’article: Cette grandeur doit être déterminée conformément à l’ISO 10140 (toutes les parties) ou
l’ISO 15186-3 (utilisation de l’intensité acoustique).
3.2.2
amélioration de l’indice d’affaiblissement acoustique
ΔR
différence entre l’indice d’affaiblissement acoustique d’un élément support avec un doublage rapporté
(par exemple un doublage acoustique, un plafond suspendu ou une chape flottante) et l’indice
d’affaiblissement acoustique de l’élément support sans ce doublage
Note 1 à l’article: Cette grandeur doit être déterminée conformément à l’ISO 10140-1:2016, Annexe G.
3.2.3
isolement acoustique normalisé d’un élément
D
n,e
différence entre les niveaux de la pression acoustique moyennée dans l’espace et dans le temps, produite
dans deux locaux par une source acoustique se trouvant dans l’un des deux locaux, la transmission
acoustique étant uniquement due à un petit élément technique (par exemple des entrées d’air, des
gaines de câbles électriques, des dispositifs d’étanchéité), évaluée selon:
 
A
DL=−L − 10lg  dB
n,e 12
 
A
 o 
où A est l’aire d’absorption équivalente dans le local de réception, en mètres carrés
Note 1 à l’article: D est normalisé par rapport à une aire d’absorption équivalente de référence (A ) dans le
n,e o
local de réception; A = 10 m .
o
Note 2 à l’article: Cette grandeur doit être déterminée conformément à l’ISO 10140-1:2016, Annexe E.
3.2.4
isolement acoustique normalisé pour une transmission indirecte des bruits aériens
D
n,s
différence de niveau de la pression acoustique moyennée dans l’espace et dans le temps, produite dans
deux locaux par une source se trouvant dans l’un des deux locaux, évaluée selon
 
A
DL= −L − 10 lg  dB
n,s 12
 
A
o
 
Note 1 à l’article: La transmission acoustique est supposée se produire uniquement par un chemin spécifié entre
les deux locaux (par exemple des systèmes de ventilation, des couloirs). D est normalisé par rapport à une aire
n,s
d’absorption équivalente de référence (A ) dans le local de réception; A = 10 m .
o o
Note 2 à l’article: où l’indice s correspond au type de système de transmission considéré.
Note 3 à l’article: Cette grandeur doit être déterminée à l’aide d’une méthode de mesurage comparable à
l’ISO 10140-1:2016, Annexe G.
3.2.5
isolement latéral normalisé
D
n,f
différence de niveau de la pression acoustique moyennée dans l’espace et dans le temps, produite dans
deux locaux par une source se trouvant dans l’un des deux locaux, évaluée selon:
 
A
DL= −L − 10 lg  dB
n,f 12
 
A
 o 
Note 1 à l’article: La transmission acoustique est supposée se produire uniquement par un chemin latéral spécifié
entre les deux locaux (par exemple un plafond suspendu, un plancher technique, une façade). D est normalisé
n,f
par rapport à une aire d’absorption équivalente de référence (A ) dans le local de réception; A = 10 m .
o o
Note 2 à l’article: Cette grandeur doit être déterminée conformément à l’ISO 10848-1, l’ISO 10848-2 et
l’ISO 10848-3.
Note 3 à l’article: Pour clarifier, le terme D est utilisé lorsqu’un seul chemin latéral détermine la transmission
n,f
acoustique (comme avec un plafond suspendu), tandis que le terme D est utilisé lorsqu’un seul chemin de
n,f,ij
transmission spécifié ij parmi plusieurs chemins est pris en compte (tel que la transmission solidienne par des
jonctions de trois ou quatre éléments reliés).
4 © ISO 2017 – Tous droits réservés

3.2.6
indice d’affaiblissement vibratoire
K
ij
grandeur liée à la transmission de la puissance vibratoire au niveau d’une jonction entre des éléments
structuraux, normalisée afin d’être une grandeur invariante, et déterminée en normalisant l’isolement
vibratoire bidirectionnel en fonction de la longueur de jonction et, le cas échéant, de la longueur
d’absorption équivalente des deux éléments, conformément à:
 
DD+ l
v,ij v,ji ij
 
K = + 10lg dB
ij
 
2 aa
ij
 
où
D est l’isolement vibratoire entre les éléments i et j, lorsque l’élément i est excité, en décibels;
v,ij
D est l’isolement vibratoire entre les éléments j et i, lorsque l’élément j est excité, en décibels;
v,ji
l est la longueur courante de jonction entre les éléments i et j, en mètres;
ij
a est la longueur d’absorption équivalente de l’élément i, en mètres;
i
a est la longueur d’absorption équivalente de l’élément j, en mètres
j
Note 1 à l’article: La longueur d’absorption équivalente est donnée par:
22, π S
f
ref
a =
cT f
os
où
T est la durée de réverbération structurale de l’élément i ou j, en secondes;
s
S est la surface de l’élément i ou j, en mètres carrés;
f est la fréquence centrale de la bande, en hertz;
f est la fréquence de référence; f = 1 000 Hz;
ref ref
c est la célérité du son dans l’air, en mètres par seconde.
o
Note 2 à l’article: La longueur d’absorption équivalente est la longueur d’une arête fictive totalement absorbante
d’un élément si sa fréquence critique est supposée égale à 1 000 Hz, donnant la même perte que les pertes totales
de l’élément dans une situation donnée.
Note 3 à l’article: La grandeur K doit être déterminée conformément à l’ISO 10848-1 et l’ISO 10848-4.
ij
3.2.7
isolement vibratoire bidirectionnel normalisé
D
v,ij,n
isolement vibratoire entre les éléments i et j, moyenné par rapport à l’excitation de i et à l’excitation de
j, et normalisé en fonction de la longueur de jonction et des surfaces de mesurage sur les deux éléments,
conformément à:
 
DD+ ll
v,ij v,ji ij 0
 
D = + 10 lg dB
v,ij,n
 
SS
 
m,im,j
 
où
D est l’isolement vibratoire entre les éléments i et j, lorsque l’élément i est excité, en décibels;
v,ij
D est l’isolement vibratoire entre les éléments j et i, lorsque l’élément j est excité, en décibels;
v,ji
l est la longueur courante de jonction entre les éléments i et j, en mètres;
ij
S est la surface de l’élément i sur laquelle la vitesse est moyennée, en mètres carrés;
m,i
S est la surface de l’élément j sur laquelle la vitesse est moyennée, en mètres carrés;
m,j
l est la longueur de référence, en mètres; l = 1 m
o o
Note 1 à l’article: La grandeur D doit être déterminée conformément à l’ISO 10848-1 et l’ISO 10848-4.
v,ij,n
Note 2 à l’article: Dans le cas d’éléments de jonction légers souvent fortement amortis, l’utilisation de K (3.2.6)
ij
[30]
ne convient plus (champ vibratoire non uniforme); la notion d’isolement vibratoire reste toutefois appropriée
et cette grandeur peut être normalisée comme défini en 3.2.7.
3.2.8
isolement vibratoire bidirectionnel
D
v,ij
moyenne des isolements vibratoires de jonction entre l’élément i et j et entre l’élément j et i, évaluée selon:
DD+
v,ij v,ji
D = dB
v,ij
3.2.9
indice d’affaiblissement acoustique latéral
R
ij
moins 10 fois le logarithme décimal du facteur de transmission latérale τ , évalué selon:
ij
R =− 10lgτ dB
()
ij ij
où
τ = WW/
ij ij 1
et où
τ est le rapport de la puissance acoustique W rayonnée par un élément latéral j dans le local
ij ij
de réception, due à un bruit incident sur un élément i dans le local d’émission sur la puissance
acoustique W ;
W est la puissance acoustique incidente sur une surface de référence dans le local d’émission
Note 1 à l’article: La surface de l’élément séparatif est choisie comme surface de référence.
Note 2 à l’article: La surface de l’élément séparatif est choisie comme référence afin que la contribution de chaque
chemin de transmission à la transmission totale soit indiquée directement, ce qui n’est pas le cas avec d’autres choix.
3.3 Autres termes et grandeurs
3.3.1
transmission directe de bruits aériens
transmission due uniquement au bruit incident sur un élément séparatif qui est ensuite directement
rayonné par l’élément ou transmis par certaines de ses parties (transmission aérienne) comme des
fentes, des éléments aérauliques ou des persiennes
6 © ISO 2017 – Tous droits réservés

3.3.2
transmission indirecte
transmission du bruit d’un local d’émission vers un local de réception, via des chemins de transmission
autres que le chemin de transmission directe
Note 1 à l’article: Elle peut être divisée en transmission de bruits aériens et transmission latérale.
3.3.3
transmission indirecte de bruits aériens
transmission indirecte de l’énergie acoustique par l’intermédiaire d’un chemin de transmission de
bruits aériens, par exemple des systèmes de ventilation, des couloirs, des façades doubles
3.3.4
transmission latérale
transmission solidienne indirecte
transmission de l’énergie acoustique à partir d’un élément excité du local d’émission vers le local de
réception, via des chemins structuraux (vibratoires) dans la construction, par exemple des parois, des
planchers, des plafonds
Note 1 à l’article: Dans le cas de murs avec des cavités ou de plafonds suspendus, la transmission de bruits aériens
peut être contributive, voire prépondérante dans la transmission.
3.3.5
élément de type A
élément ayant une durée de réverbération structurale qui est principalement déterminée par les
éléments environnants (au moins jusqu’à la bande de tiers d’octave de 1 000 Hz), et présentant une
baisse du niveau vibratoire de moins de 6 dB à travers l’élément dans le sens perpendiculaire à l’axe de
la jonction (au moins jusqu’à la bande de tiers d’octave de 1 000 Hz)
Note 1 à l’article: Cela inclut par exemple le béton coulé sur place, le bois massif (y compris les panneaux en
bois lamellé-croisé), le verre, le plastique, le métal, les briques/blocs/dalles avec une finition/revêtement (par
exemple. plâtre, crépi, chape, béton) qui les relie mécaniquement ensemble.
Note 2 à l’article: Un élément peut être défini comme étant de type À uniquement sur une partie ou plusieurs
parties du domaine de fréquences. Par exemple, certains murs en maçonnerie peuvent être des éléments de type
A dans les domaines des basses et moyennes fréquences et un élément de type B dans le domaine des hautes
fréquences.
3.3.6
élément de type B
tout élément qui n’est pas un élément de type A
Note 1 à l’article: Les exemples types incluent les habillages en plaques de plâtre ou en bois sur ossatures bois ou
métalliques.
Note 2 à l’article: Un élément peut être défini comme étant de type B uniquement sur une partie ou plusieurs
parties du domaine de fréquences. Par exemple, certains murs en maçonnerie peuvent être des éléments de type
A dans les domaines des basses et moyennes fréquences et un élément de type B dans le domaine des hautes
fréquences.
4 Modèles de calcul
4.1 Principes généraux
La puissance acoustique, dans le local de réception, est due au bruit rayonné par les éléments structuraux
séparatifs et les éléments structuraux latéraux dans ce local et par la transmission acoustique directe
et indirecte de bruits aériens significatifs. Le facteur de transmission totale peut être divisé en facteurs
de transmission, liés à chaque élément du local de réception et aux éléments et systèmes mis en œuvre
dans la transmission directe et indirecte de bruits aériens, comme indiqué par la Formule (1):
′ ′
R =− 10lgτ dB (1)
()
où
n m k
ττ′ =+ ττ++ τ
∑∑∑
df es
f=l e=l s=l
et où les indices d, f, e et s correspondent aux différentes contributions à la transmission acoustique
illustrée Figure 1;
et où
τ′ est le rapport entre la puissance acoustique totale rayonnée dans le local de réception et la puis-
sance acoustique incidente sur la partie commune de l’élément séparatif;
τ est le rapport entre la puissance acoustique rayonnée par la partie commune de l’élément séparatif
d
et la puissance acoustique incidente sur la partie commune de l’élément séparatif. Cela comprend
les chemins Dd et Fd indiqués à la Figure 2;
τ est le rapport entre la puissance acoustique rayonnée par un élément latéral f dans le local de
f
réception et la puissance acoustique incidente sur la partie commune de l’élément séparatif. Cela
comprend les chemins Ff et Df indiqués à la Figure 2;
τ est le rapport entre la puissance acoustique rayonnée dans le local de réception par un élément
e
de l’élément séparatif, due à la transmission directe de bruits aériens incidents sur cet élément,
et la puissance acoustique incidente sur la partie commune de l’élément séparatif;
τ est le rapport entre la puissance acoustique rayonnée dans le local de réception par un système
s
s, due à la transmission indirecte de bruits aériens incidents sur ce système de transmission, et
la puissance acoustique incidente sur la partie commune de l’élément séparatif;
n est le nombre d’éléments latéraux, en principe égal à 4, mais pouvant être supérieur ou inférieur;
m est le nombre d’éléments avec transmission directe de bruits aériens;
k est le nombre de systèmes avec transmission indirecte de bruits aériens.

8 © ISO 2017 – Tous droits réservés

Légende
d rayonné directement par l’élément séparatif
f et f rayonnés par les éléments latéraux
1 2
e rayonné par les composants montés dans l’élément séparatif
s transmission indirecte
Figure 1 — Illustration des différentes contributions à la transmission acoustique totale dans
un local
Le bruit rayonné par un élément structural peut être considéré comme étant égal à la somme de la
transmission acoustique de bruits solidiens par divers chemins. Chaque chemin peut être identifié par
l’élément i sur lequel le bruit est incident dans le local d’émission et l’élément j rayonnant le bruit dans le
local de réception. Les chemins relatifs à l’élément latéral et à l’élément séparatif sont indiqués Figure 2.
Dans le local d’émission, les éléments i sont désignés par F pour l’élément latéral et par D pour l’élément
séparatif. Dans le local de réception, les éléments j sont désignés par f pour l’élément latéral et par d
pour l’élément séparatif.
Légende
Dd chemin direct direct
Df chemin latéral direct
Fd chemin direct latéral
Ff chemin latéral latéral
Figure 2 — Définition des chemins de transmission acoustique ij entre deux locaux
Dans cette approche, les principales hypothèses sont que les chemins de transmission décrits peuvent
être considérés comme étant indépendants et que les champs sonore et vibratoire se comportent
de façon aléatoire. Compte tenu de ces limitations, cette approche est très générale et autorise, par
principe, différents types d’éléments structuraux: c’est-à-dire des éléments monolithes, des murs avec
cavités, des murs à parois doubles légères et différents positionnements des deux locaux. Toutefois,
les possibilités de décrire la transmission par chaque chemin imposent alors des restrictions à cet
égard. Le modèle présenté se limite donc aux locaux adjacents, le type d’élément étant principalement
limité par les informations disponibles sur l’indice d’affaiblissement vibratoire, l’isolement vibratoire
bidirectionnel normalisé ou l’isolement latéral normalisé. Certaines indications sont fournies à
l’Annexe J sur l’application à d’autres éléments doubles, comme les murs avec cavités.
Le facteur de transmission de l’élément séparatif comprend les contributions du chemin de transmission
directe de bruits aériens et de n chemins de transmission latérale, comme indiqué par la Formule (2):
n
ττ=+ τ (2)
∑
dDdFd
F=1
Le facteur de transmission de chacun des éléments latéraux f, dans le local de réception, comprend les
contributions des deux chemins de transmission latérale, comme indiqué par la Formule (3):
ττ=+τ  (3)
fDfFf
Les facteurs de transmission de ces chemins solidiens sont liés à l’indice d’affaiblissement acoustique
pour la transmission directe R et à l’indice d’affaiblissement acoustique latéral R , comme indiqué par
Dd ij
la Formule (4):
-R
/10
Dd
τ = 10
Dd
(4)
-/R 10
ij
τ = 10
ij
Les facteurs de transmission directe et indirecte de bruits aériens sont liés à l’isolement acoustique
normalisé d’un élément D et à l’isolement acoustique normalisé pour une transmission indirecte des
n,e
bruits aériens D , comme indiqué par la Formule (5):
n,s
A
−D /10
o
n,e
τ = 10
e
S
s
(5)
A
−D /10
o
n,s
τ = 10
s
S
s
où
S est la surface de l’élément séparatif, en mètres carrés;
s
A est l’aire d’absorption équivalente de référence, en mètres carrés.
o
Afin de calculer un indice unique des performances du bâtiment conformément à l’ISO 717-1, le calcul
doit être effectué pour les bandes d’octave de 125 Hz à 2 000 Hz ou, pour les bandes de tiers d’octave, de
100 Hz à 3 150 Hz.
NOTE Les calculs peuvent être étendus à des fréquences inférieures ou supérieures, si les données relatives
aux éléments et aux jonctions sont disponibles pour ces fréquences. Cependant, notamment pour les fréquences
inférieures, aucune information n’est actuellement disponible sur la précision des calculs pour ces bandes de
fréquences étendues; voir l’Annexe I.
Le modèle détaillé traite à la fois de la transmission directe et latérale ainsi que de la transmission
directe et indirecte de bruits aériens. Ces chemins de transmission sont traités séparément puisqu’ils
peuvent être considérés comme étant indépendants. Le calcul de la transmission directe et latérale est
décrit en 4.2. La transmission directe et indirecte de bruits aériens est décrite en 4.3.
10 © ISO 2017 – Tous droits réservés

Le modèle simplifié calcule la performance des bâtiments sous forme d’indice unique, basé sur les
différents indices uniques des éléments concernés. Le modèle simplifié est décrit en 4.4.
Dans le présent document, c’est l’indice d’affaiblissement acoustique apparent, R′, qui a été choisi pour
être la grandeur de base.
Les isolements sont liés à l’indice d’affaiblissement acoustique apparent, comme indiqué par les
Formules (6) et (7):
   
A 10
o
DR= ′+ 10lg =R′+ 10lg dB (6)
   
n
S S
 ss  
 CV   
0,32V
sab
′ ′
DR= + 10lg =R + 10lg dB (7)
   
nT
TS S
 os   s 
où
C est la constante de Sabine, en secondes par mètre, avec C = 0,16 s/m;
sab sab
V est le volume du local de réception, en mètres cubes.
Un exemple de calcul est donné à l’Annexe L.
4.2 Modèle détaillé de transmission de bruits solidiens
4.2.1 Données d’entrée
Pour chaque chemin, la transmission peut être déterminée à partir des grandeurs suivantes:
— indice d’affaiblissement acoustique de l’élément séparatif, R ;
s
— indice d’affaiblissement acoustique de l’élément i dans le local d’émission, R ;
i
— indice d’affaiblissement acoustique de l’élément j dans le local de réception, R ;
j
— amélioration de l’indice d’affaiblissement acoustique par adjonction de doublages à l’élément
séparatif, dans le local d’émission et/ou dans le local de réception, ΔR , ΔR ;
D d
— amélioration de l’indice d’affaiblissement acoustique par adjonction de doublages à l’élément i dans
le local d’émission et/ou à l’élément j dans le local de réception, ΔR , ΔR ;
i j
— durée de réverbération structurale pour un élément en laboratoire, T ;
s,lab
— indice d’affaiblissement vibratoire pour chaque chemin de transmission, de l’élément i vers
l’élément j, K ;
ij
— isolement vibratoire bidirectionnel normalisé, de l’élément i vers l’élément j, D ;
v,ij,n
— isolement latéral normalisé, D ;
n,f
NOTE 1 Normalement cela concerne uniquement le chemin de transmission Ff pour un élément latéral donné,
mais cette grandeur pourrait également être appliquée à d’autres chemins de transmission, tels que Fd ou Df.
— surface de l’élément séparatif, S ;
s
— surface de l’élément i dans le local d’émission, S ;
i
— surface de l’élément j dans le local de réception, S ;
j
— longueur de jonction entre les éléments i et j, mesurée de surface à surface, l .
ij
NOTE 2 La surface de l’élément séparatif sert de référence arbitraire dans le calcul de D ou de D ; elle peut
nT n
être considérée, dans les calculs, comme étant égale à 10 m .
L’Annexe B donne des informations sur l’indice d’affaiblissement acoustique.
Pour des éléments homogènes, les informations sur la durée de réverbération structurale figurent à
l’Annexe C.
Des informations sur l’amélioration de l’indice d’affaiblissement acoustique et de l’indice
d’affaiblissement acoustique latéral figurent à l’Annexe D.
Pour les jonctions courantes, les informations sur l’indice d’affaiblissement vibratoire et sur l’isolement
latéral normalisé figurent à l’Annexe E.
Il convient d’utiliser en premier lieu, les mesurages standardisés de laboratoire pour obtenir les données
acoustiques concernant les éléments en jeu. Toutefois, celles-ci peuvent également être obtenues par
d’autres moyens: à l’aide de calculs théoriques, d’estimations empiriques ou de mesurages in situ. Des
informations supplémentaires sont données dans les Annexes B à E. Les sources des données utilisées
doivent être clairement indiquées.
Pour chaque chemin de transmission latérale, il convient que l’indice d’affaiblissement acoustique, R,
des éléments concernés (y compris l’élément séparatif) n’inclue que la transmission résonnante. Si des
résultats de mesurages en laboratoire sont utilisés comme données d’entrée, ceci est donc correct au-
dessus de la fréquence critique; une correction doit être appliquée en dessous de cette fréquence, voir
l’Annexe B. Si les valeurs de l’indice d’affaiblissement acoustique sont basées sur des calculs à partir
des propriétés du matériau, le mieux est de ne considérer que la transmission résonnante, dans tout le
domaine de fréquences concerné.
Pour la transmission directe de bruits aériens, R doit comporter la transmission forcée, telle qu’elle est
incluse dans les mesurages de laboratoire. Toutefois, la transformation de ces données de laboratoire
en grandeurs in situ nécessite d’utiliser la réverbération structurale qui s’applique seulement à la
transmission résonnante (voir 4.2.2).
4.2.2 Transformation des données d’entrée en grandeurs in situ
4.2.2.1 Généralités
Les données acoustiques sur les éléments (éléments structuraux, doublages et jonctions) doivent être
transformées en grandeurs in situ avant de procéder à la détermination réelle de la transmission
acoustique.
En ce qui concerne les doublages, la grandeur de laboratoire peut être utilisée comme une approximation
de la grandeur in situ de l’amélioration ΔR , comme indiqué par la Formule (8):
situ
ΔΔRR= dB (8)
situ
Pour chaque chemin de transmission latérale, il convient de relier l’amélioration de l’indice
d’affaiblissement acoustique, ΔR, des éléments concernés (y compris l’élément séparatif) à la seule
transmission résonnante. Toutefois, les méthodes de mesurage permettant de déterminer cette
grandeur ne sont pas aisément disponibles. Certains indices tendent à indiquer que l’amélioration de la
transmission directe de bruits aériens est également une estimation raisonnable de l’amélioration de la
transmission latérale. Une exception est les éléments de base légers, pour lesquels certaines indications
montrent qu’il ne peut plus être fondé d’utiliser la même grandeur pour la transmission latérale que
pour la transmission directe de bruits aériens. Voir l’Annexe D.
NOTE Dans le cas d’éléments légers, la réduction supplémentaire de la transmission acoustique par
transmission latérale (pour chaque bande de fréquences) peut alors être estimée approximativement par
ΔΔRR= /2 .
fd
12 © ISO 2017 – Tous droits réservés

En ce qui concerne les éléments structuraux et les jonctions, deux cas doivent être considérés: les
éléments de type A (4.2.2.2) et
...
