Textiles — Oil repellency — Hydrocarbon resistance test

ISO 14419:2010 is applicable to the evaluation of a substrate's resistance to absorption of a selected series of liquid hydrocarbons of different surface tensions. ISO 14419:2010 is intended to provide a guide to oil stain resistance. It can provide a rough index of oil stain resistance as, generally, the higher the oil repellency grade, the better resistance to staining by oily materials, especially liquid oil substances. This is particularly true when comparing various finishes for a given substrate. ISO 14419:2010 can also be utilized in determining if washing and/or drycleaning treatments have any adverse effect on the oil repellency characteristics of a substrate. ISO 14419:2010 is not intended to give an absolute measure of the resistance of the substrate to staining by all oily materials. Other factors, such as composition and viscosity of the oily substances, substrate construction, fibre type, dyes and other finishing agents, also influence stain resistance. ISO 14419:2010 is not intended to estimate the resistance to penetration of the substrate by oil-based chemicals.

Textiles — Oléofugation — Essai de résistance aux hydrocarbures

L'ISO 14419:2010 s'applique à l'évaluation de la résistance d'un substrat à la pénétration d'une série sélectionnée d'hydrocarbures présentant des tensions de surface différentes. L'ISO 14419:2010 a pour rôle de servir de guide pour la détermination de la résistance aux taches d'huile. Elle peut servir d'index sommaire de la résistance aux taches d'huile dans ce sens que, en principe, plus la classe d'oléofugation est élevée, meilleure est la résistance aux taches provoquées par les matériaux à base d'huile, en particulier les substances huileuses liquides. Cela est particulièrement vrai lorsqu'on compare les divers finissages d'un substrat donné. L'ISO 14419:2010 peut également être utilisée pour déterminer si les traitements de lavage et/ou de nettoyage à sec peuvent avoir des effets défavorables sur les caractéristiques d'oléofugation d'un substrat. L'objectif de l'ISO 14419:2010 n'est pas de fournir une mesure absolue de la résistance des substrats aux taches provoquées par tous les matériaux à base d'huile. D'autres facteurs, tels que la composition et la viscosité des substances huileuses, la conception des substrats, le type de fibre, les colorants et autres agents de finissage, influent également sur la résistance aux taches. L'ISO 14419:2010 ne s'applique pas à l'évaluation de la résistance du substrat à la pénétration des produits chimiques à base d'huile.

General Information

Status
Published
Publication Date
24-Feb-2010
Current Stage
9060 - Close of review
Start Date
03-Sep-2020
Completion Date
03-Sep-2020
Ref Project

RELATIONS

Buy Standard

Standard
ISO 14419:2010 - Textiles -- Oil repellency -- Hydrocarbon resistance test
English language
7 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 14419:2010 - Textiles -- Oléofugation -- Essai de résistance aux hydrocarbures
French language
7 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 14419
Second edition
2010-03-01
Textiles — Oil repellency — Hydrocarbon
resistance test
Textiles — Oléofugation — Essai de résistance aux hydrocarbures
Reference number
ISO 14419:2010(E)
ISO 2010
---------------------- Page: 1 ----------------------
ISO 14419:2010(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

COPYRIGHT PROTECTED DOCUMENT
© ISO 2010

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14419:2010(E)
Contents Page

Foreword ............................................................................................................................................................iv

1 Scope......................................................................................................................................................1

2 Normative references............................................................................................................................1

3 Terms and definitions ...........................................................................................................................1

4 Principle..................................................................................................................................................2

5 Safety precautions ................................................................................................................................2

6 Reagents.................................................................................................................................................2

7 Apparatus...............................................................................................................................................3

8 Test specimens......................................................................................................................................3

9 Procedure...............................................................................................................................................3

10 Evaluation...............................................................................................................................................4

11 Evaluation of results .............................................................................................................................4

12 Test report..............................................................................................................................................5

Annex A (informative) Precision and bias statement......................................................................................6

Bibliography........................................................................................................................................................7

© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14419:2010(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 14419 was prepared by Technical Committee ISO/TC 38, Textiles, Subcommittee SC 2, Cleansing,

finishing and water resistance tests.

This second edition cancels and replaces the first edition (ISO 14419:1998), of which it constitutes a minor

revision. It also incorporates Technical Corrigendum ISO 14419:1998/Cor.1:2004.
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 14419:2010(E)
Textiles — Oil repellency — Hydrocarbon resistance test
1 Scope

This International Standard is applicable to the evaluation of a substrate's resistance to absorption of a

selected series of liquid hydrocarbons of different surface tensions.

This International Standard is intended to provide a guide to oil stain resistance. It can provide a rough index

of oil stain resistance as, generally, the higher the oil repellency grade, the better resistance to staining by oily

materials, especially liquid oil substances. This is particularly true when comparing various finishes for a given

substrate. This International Standard can also be utilized in determining if washing and/or drycleaning

treatments have any adverse effect on the oil repellency characteristics of a substrate.

NOTE 1 Washing and drycleaning treatment procedures are described in ISO 6330 or ISO 3175 (all parts),

respectively.

This International Standard is not intended to give an absolute measure of the resistance of the substrate to

staining by all oily materials. Other factors, such as composition and viscosity of the oily substances, substrate

construction, fibre type, dyes and other finishing agents, also influence stain resistance. This International

Standard is not intended to estimate the resistance to penetration of the substrate by oil-based chemicals.

NOTE 2 For the evaluation of the resistance to penetration of the substrate by oil-based chemicals, see ISO 6530.

2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.
ISO 139, Textiles — Standard atmospheres for conditioning and testing
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
grade

symbol for any step of a multistep standard reference scale for a quality characteristic

NOTE The grade is assigned to test specimens exhibiting a degree of the quality comparable to that step of the

standard reference scale.
3.2
oil repellency
characteristic of a fabric whereby it resists absorption of oily liquids
© ISO 2010 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 14419:2010(E)
4 Principle

Drops of standard test liquids, consisting of a selected series of hydrocarbons with different surface tensions,

are placed on the substrate surface and then observed for absorption, wicking and contact angle. The oil

repellency grade is the highest numbered test liquid which is not absorbed by the substrate surface.

5 Safety precautions

SAFETY PRECAUTIONS — These safety precautions are for information purposes only. The

precautions are ancillary to the testing procedures and are not intended to be all inclusive. It is the

user's responsibility to use safe and proper techniques in handling materials in this International

Standard. Manufacturers should be consulted for specific detail such as material safety data sheets

and other manufacturer's recommendations.

5.1 Good laboratory practices should be followed. Wear safety glasses and impervious gloves when

handling test liquids in all laboratory areas.

5.2 Some of the hydrocarbons specified in this International Standard are flammable. Keep away from heat,

sparks and open flame. Use with adequate ventilation. Avoid prolonged breathing of vapour or contact with

skin. Do not take internally.
6 Reagents

All reagents shall be of a suitable analytical grade. Ensure the standard test liquids are used and stored at a

temperature of (20 ± 2) °C. All reagents and standard test liquids have a maximum shelf life of three years.

6.1 Test liquids, prepared and numbered according to Table 1.

The purity of test liquids affects surface tension of the liquid. Use only analytical grades of test liquids.

6.2 White mineral oil, USP white mineral oil 340-355 SSU at 37,8 °C with Saybolt colour +30.

Table 1 — Standard test liquids
Oil test liquid
Composition Density Surface tension
number
kg/l N/m at 25 °C
None (fails with white mineral oil) 0 — —
White mineral oil 1 0,84 – 0,87 0,031 5
65:35 white mineral oil: n-hexadecane by volume 2 0,82 0,029 6
n-hexadecane 3 0,77 0,027 3
n-tetradecane 4 0,76 0,026 4
n-dodecane 5 0,75 0,024 7
n-decane 6 0,73 0,023 5
n-octane 7 0,70 0,021 4
n-heptane 8 0,69 0,019 8
2 © ISO 2010 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 14419:2010(E)
7 Apparatus

7.1 Dropping bottles, each marked with the appropriate oil test liquid number, to which, for convenience, it

is desirable to transfer the test liquids from stock solutions. A typical system found useful consists of 60 ml

dropping bottles with ground-in pipettes and neoprene bulbs. Prior to use, the bulbs should be soaked in

heptane for several hours and then rinsed in fresh heptane to remove soluble substances. It has been found

helpful to place the test liquids in sequential ord
...

NORME ISO
INTERNATIONALE 14419
Deuxième édition
2010-03-01
Textiles — Oléofugation — Essai de
résistance aux hydrocarbures
Textiles — Oil repellency — Hydrocarbon resistance test
Numéro de référence
ISO 14419:2010(F)
ISO 2010
---------------------- Page: 1 ----------------------
ISO 14419:2010(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14419:2010(F)
Sommaire Page

Avant-propos .....................................................................................................................................................iv

1 Domaine d'application ..........................................................................................................................1

2 Références normatives.........................................................................................................................1

3 Termes et définitions ............................................................................................................................2

4 Principe...................................................................................................................................................2

5 Mesures de sécurité ..............................................................................................................................2

6 Réactifs...................................................................................................................................................2

7 Appareillage ...........................................................................................................................................3

8 Éprouvettes............................................................................................................................................3

9 Mode opératoire.....................................................................................................................................3

10 Évaluation...............................................................................................................................................4

11 Évaluation des résultats .......................................................................................................................5

12 Rapport d'essai......................................................................................................................................5

Annexe A (informative) Fidélité et erreurs systématiques .............................................................................6

Bibliographie.......................................................................................................................................................7

© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14419:2010(F)

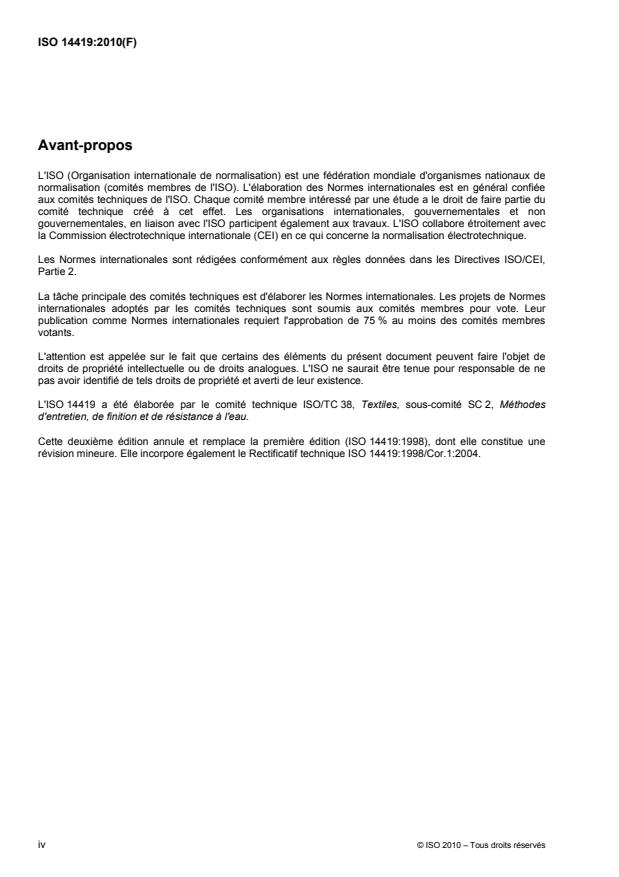

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 14419 a été élaborée par le comité technique ISO/TC 38, Textiles, sous-comité SC 2, Méthodes

d'entretien, de finition et de résistance à l'eau.

Cette deuxième édition annule et remplace la première édition (ISO 14419:1998), dont elle constitue une

révision mineure. Elle incorpore également le Rectificatif technique ISO 14419:1998/Cor.1:2004.

iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 14419:2010(F)
Textiles — Oléofugation — Essai de résistance aux
hydrocarbures
1 Domaine d'application

La présente Norme internationale s'applique à l'évaluation de la résistance d'un substrat à la pénétration

d'une série sélectionnée d'hydrocarbures présentant des tensions de surface différentes.

La présente Norme internationale a pour rôle de servir de guide pour la détermination de la résistance aux

taches d'huile. Elle peut servir d'index sommaire de la résistance aux taches d'huile dans ce sens que, en

principe, plus la classe d'oléofugation est élevée, meilleure est la résistance aux taches provoquées par les

matériaux à base d'huile, en particulier les substances huileuses liquides. Cela est particulièrement vrai

lorsqu'on compare les divers finissages d'un substrat donné. La présente Norme internationale peut

également être utilisée pour déterminer si les traitements de lavage et/ou de nettoyage à sec peuvent avoir

des effets défavorables sur les caractéristiques d'oléofugation d'un substrat.

NOTE 1 Des traitements appropriés de lavage et de nettoyage à sec sont donnés dans l'ISO 6330 et dans l'ISO 3175

(toutes les parties), respectivement.

L'objectif de la présente Norme internationale n'est pas de fournir une mesure absolue de la résistance des

substrats aux taches provoquées par tous les matériaux à base d'huile. D'autres facteurs, tels que la

composition et la viscosité des substances huileuses, la conception des substrats, le type de fibre, les

colorants et autres agents de finissage, influent également sur la résistance aux taches. La présente Norme

internationale ne s'applique pas à l'évaluation de la résistance du substrat à la pénétration des produits

chimiques à base d'huile.

NOTE 2 Pour l'évaluation de la résistance d'un substrat à la pénétration des produits chimiques à base d'huile, voir

l'ISO 6530.
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 14419:2010(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

3.1
classe

valeur que peut prendre n'importe quel échelon d'une échelle de référence normalisée pour les

caractéristiques liées à la qualité

NOTE Cette valeur est attribuée aux éprouvettes présentant un degré de qualité comparable à l'échelon de l'échelle

de référence normalisée.
3.2
oléofugation
aptitude d'une étoffe à résister à la pénétration des liquides à base d'huile
4 Principe

Des gouttes de liquides d'essai normalisés, issus d'une série d'hydrocarbures sélectionnés présentant des

tensions de surface différentes, sont déposées sur la surface du substrat. On observe ensuite la pénétration

des gouttes, l'effet de mèche et l'angle de contact. La classe d'oléofugation du substrat est égale au numéro

de liquide d'essai le plus élevé parmi les liquides d'essai n'ayant pas été absorbés par le substrat.

5 Mesures de sécurité

PRÉCAUTIONS DE SÉCURITÉ — Ces mesures de sécurité sont données à titre d'information

uniquement. Elles s'ajoutent au mode opératoire et ne sont pas censées couvrir tous les risques. Il

incombe à l'utilisateur d'appliquer des techniques sûres et appropriées lors de la manipulation des

produits indiqués dans la présente Norme internationale. Il est recommandé de s'adresser aux

fabricants afin de se procurer les informations spécifiques, telles que les fiches de données de

sécurité et autres recommandations.

5.1 Il est recommandé de respecter les bonnes pratiques de laboratoire. Il est indispensable de porter des

lunettes de sécurité et des gants imperméables lors de la manipulation des liquides d'essai partout dans le

laboratoire.

5.2 Certains des hydrocarbures spécifiés dans la présente Norme internationale sont inflammables. Il est

par conséquent indispensable de les conserver à l'abri de la chaleur, des étincelles et des flammes nues. En

outre, ils doivent être utilisés dans un environnement ventilé de manière appropriée. Éviter l'inhalation

prolongée d'émanations d'hydrocarbures ou tout contact avec la peau. Ne pas ingérer.

6 Réactifs

Tous les réactifs utilisés doivent être de qualité analytique appropriée. S'assurer que les liquides d'essai

normalisés sont utilisés et conservés à une température de (20 ± 2) °C. Tous les réactifs et tous les liquides

d'essai normalisés ont une durée de validité maximale de 3 ans.
6.1 Liquides d'essai, préparés et numérotés conformément au Tableau 1.

La pureté des liquides d'essai a une influence sur la tension de surface du liquide. Utiliser uniquement des

liquides d'essai de qualité analytique.

6.2 Huile minérale blanche, 340-355 SSU de la pharmacopée des États-Unis à 37,8 °C et d'indice de

couleur Saybolt +30.
2 © ISO 2010 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 14419:2010(F)
Tableau 1 — Liquides d'essai normalisés
Numéro du
Masse Tension de
Composition liquide d'essai à
volumique surface
base d'huile
kg/l N/m à 25 °C
Aucune (correspond à la pénétration totale par l'huile blanche) 0 — —
Huile minérale blanche 1 0,84 à 0,87 0,031 5
Huile minérale blanche: n-hexadécane (65:35 en volume) 2 0,82 0,029 6
n-hexadécane 3 0,77 0,027 3
n-tétradécane 4 0,76 0,026 4
n-dodécane 5 0,75 0,024 7
n-décane 6 0,73 0,023 5
n-octane 7 0,70 0,021 4
n-heptane 8 0,69 0,019 8
7 Appareillage

7.1 Compte-gouttes, portant chacun l'indication du numéro du liquide d'essai approprié, dans lesquels il

est souhaitable, pour des raisons pratiques, de transférer les liquides d'essai des solutions-mères. Un

système type qui s'est avéré utile consiste à utiliser des compte-gouttes de 60 ml munis de pipettes rodées et

de poires en néoprène. Il convient de mettre les poires à tremper dans de l'heptane plusieurs heures avant

l'utilisation, puis de les rincer dans une nouvelle solution d'heptane pour éliminer les substances solubles. Un

procédé commode consiste à mettre en place les liquides d'essai dans l'ordre consécutif sur un plateau en

bois sur la table de détermination.

7.2 Buvard en textile blanc, ayant une épaisseur d'environ (0,71 ± 0,1) mm, un grammage de

2 1)
(370 ± 5 %) g/m et une cap
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
