ISO 17829:2025

Solid biofuels - Determination of length and diameter of pellets

This document specifies the methods for determination of the diameter and length of pellets. Concerning the pellet length, methods for the determination of fractions of specified lengths, such as pellets > 40 mm and particles

Biocombustibles solides — Détermination de la longueur et du diamètre des granulés

Le présent document spécifie les méthodes permettant de déterminer le diamètre et la longueur des granulés. Pour ce qui concerne la longueur des granulés, des méthodes de détermination des fractions de longueurs spécifiées (telles que les granulés > 40 mm et les particules

General Information

• Status: Published
• Publication Date: 09-Sep-2025
• ICS: 27.190 - Biological sources and alternative sources of energy
• ICS: 75.160.40 - Biofuels
• Technical Committee: ISO/TC 238 - Solid biofuels
• Drafting Committee: ISO/TC 238 - Solid biofuels
• Current Stage: 6060 - International Standard published
• Start Date: 10-Sep-2025
• Due Date: 19-Jul-2025
• Completion Date: 10-Sep-2025

Relations

• Consolidates: ISO 16014-4:2019 - Plastics - Determination of average molecular weight and molecular weight distribution of polymers using size-exclusion chromatography - Part 4: High-temperature method
• Effective Date: 06-Jun-2022
• Revises: ISO 17829:2015 - Solid Biofuels - Determination of length and diameter of pellets
• Effective Date: 06-Jun-2022

Overview

ISO 17829:2025 - Solid biofuels - Determination of length and diameter of pellets defines standardized methods to measure the diameter and length of solid biofuel pellets. The second edition expands the scope to include determination of pellet length fractions (for example pellets > 40 mm and particles < 10 mm) and procedures to calculate the average pellet length. The standard supports consistent quality control and compliance with pellet dimension requirements referenced in fuel specifications (ISO 17225 series).

Key topics and technical requirements

• Scope and principle: Measures pellet diameter class and pellet length along the pellet axis; enables quantification of shares of specified length classes and reporting of the longest pellet when > 40 mm are found.
• Measurement options:
  • Option A - Measuring block with built-in calliper and metal pin elements (example for 6 mm pellets uses 7 ± 0.1 mm pins); groove guides pellet along axis.
  • Option B - Manual measurement with a calliper (recommended digital) with minimum readability 0.1 mm.
• Apparatus: digital calliper, measuring block, balance (0.1 g readability), sieves with round holes of 3.15 mm and 5.6 mm (ISO 3310‑2).
• Sample preparation: Procedures for preparing test portions and handling coarse pellet fines (particles between 3.15 mm and 5.6 mm). Note: coarse pellet fines are removed before average length determination but are included when reporting specific size fractions.
• Procedures: Determination of diameter class (aligned with ISO 17225‑2), measuring individual pellet lengths, counting pellets above specified limits (e.g., > 40 mm), and computing average length and mass fractions.
• Validation: Automatic measurement equipment may be used if validated with appropriate reference pellets.
• Reporting and performance: Requirements for calculations, performance characteristics and test reports are defined (clauses 8–10).

Applications and users

ISO 17829:2025 is intended for:

• Pellet manufacturers and quality control labs verifying pellet dimensions for product specifications.
• Fuel suppliers and buyers ensuring compliance with ISO 17225 classes.
• Combustion system and boiler manufacturers, and logistics designers assessing fit for screw conveyors, silo outlets and burner feeding systems.
• Independent testing laboratories, regulators and certification bodies performing standardized pellet testing.

Practical benefits include avoiding handling and combustion issues caused by out‑of‑spec pellets, improving bulk density and combustion performance consistency, and enabling comparable quality data across suppliers.

Related standards

• ISO 17225‑1, ‑2, ‑6, ‑8 (fuel specifications and classes)
• ISO 5370 (fines content in pellets)
• ISO 14780 (sample preparation)
• ISO 18135 / ISO 21945 (sampling methods)
• ISO 16559 (vocabulary)

Keywords: ISO 17829:2025, solid biofuels, pellet length, pellet diameter, pellet measurement, pellet length fractions, measuring block, digital calliper, ISO 17225.

Standards Content (Sample)

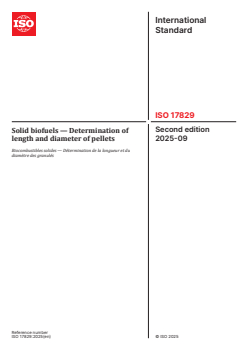

International
Standard
ISO 17829
Second edition
Solid biofuels — Determination of
2025-09
length and diameter of pellets
Biocombustibles solides — Détermination de la longueur et du
diamètre des granulés
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

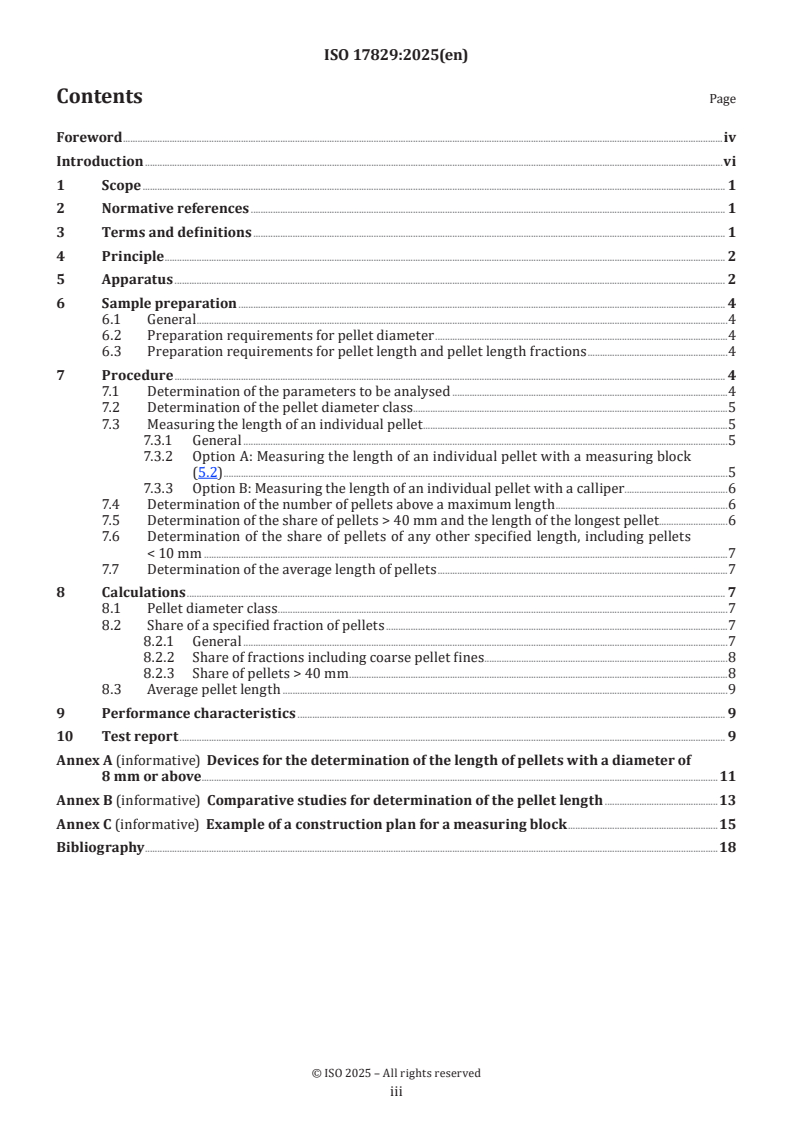

Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus . 2
6 Sample preparation . 4
6.1 General .4
6.2 Preparation requirements for pellet diameter .4
6.3 Preparation requirements for pellet length and pellet length fractions .4
7 Procedure . 4
7.1 Determination of the parameters to be analysed .4
7.2 Determination of the pellet diameter class .5
7.3 Measuring the length of an individual pellet .5
7.3.1 General .5
7.3.2 Option A: Measuring the length of an individual pellet with a measuring block
(5.2) .5
7.3.3 Option B: Measuring the length of an individual pellet with a calliper.6
7.4 Determination of the number of pellets above a maximum length .6
7.5 Determination of the share of pellets > 40 mm and the length of the longest pellet.6
7.6 Determination of the share of pellets of any other specified length, including pellets
< 10 mm .7
7.7 Determination of the average length of pellets .7
8 Calculations . 7
8.1 Pellet diameter class .7
8.2 Share of a specified fraction of pellets .7
8.2.1 General .7
8.2.2 Share of fractions including coarse pellet fines .8
8.2.3 Share of pellets > 40 mm .8
8.3 Average pellet length .9
9 Performance characteristics . 9
10 Test report . 9
Annex A (informative) Devices for the determination of the length of pellets with a diameter of
8 mm or above . .11
Annex B (informative) Comparative studies for determination of the pellet length .13
Annex C (informative) Example of a construction plan for a measuring block .15
Bibliography .18

iii

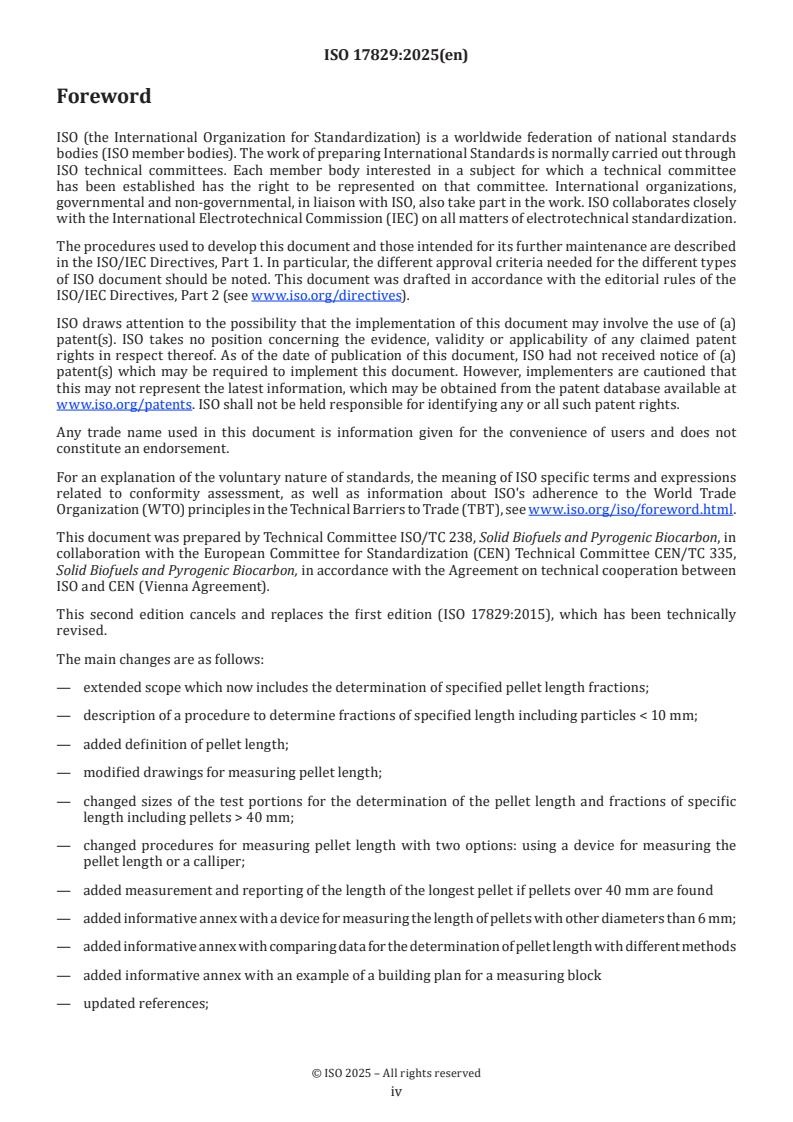

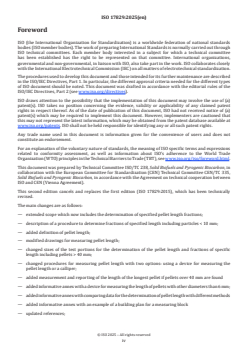

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 238, Solid Biofuels and Pyrogenic Biocarbon, in
collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/TC 335,
Solid Biofuels and Pyrogenic Biocarbon, in accordance with the Agreement on technical cooperation between
ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 17829:2015), which has been technically
revised.
The main changes are as follows:
— extended scope which now includes the determination of specified pellet length fractions;
— description of a procedure to determine fractions of specified length including particles < 10 mm;
— added definition of pellet length;
— modified drawings for measuring pellet length;
— changed sizes of the test portions for the determination of the pellet length and fractions of specific
length including pellets > 40 mm;
— changed procedures for measuring pellet length with two options: using a device for measuring the
pellet length or a calliper;
— added measurement and reporting of the length of the longest pellet if pellets over 40 mm are found
— added informative annex with a device for measuring the length of pellets with other diameters than 6 mm;
— added informative annex with comparing data for the determination of pellet length with different methods
— added informative annex with an example of a building plan for a measuring block
— updated references;
iv
— modified drawings of pellet length to avoid potential ambiguity.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

v
Introduction
Pellets with a length and diameter outside the specification can cause problems with transportation in screw
conveyors, silo outlets, and burner feeding systems. ISO 17225-1, ISO 17225-2, ISO 17225-6, and ISO 17225-8
stipulate the dimensions of pellets. The average pellet length and the amount of pellets of specific size
fractions can influence the bulk density and the combustion behaviour.
This document describes procedures for determining the diameter class according to ISO 17225-2 as well as
the length and diameter of pellets and the shares of specified pellet length fractions.

vi
International Standard ISO 17829:2025(en)
Solid biofuels — Determination of length and diameter of pellets
1 Scope
This document specifies the methods for determination of the diameter and length of pellets. Concerning
the pellet length, methods for the determination of fractions of specified lengths, such as pellets > 40 mm
and particles < 10 mm and for determination of the average length are included.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 3310-2, Test sieves — Technical requirements and testing — Part 2: Test sieves of perforated metal plate
ISO 5370, Solid biofuels — Determination of fines content in pellets
ISO 14780, Solid biofuels — Sample preparation
ISO 16559, Solid biofuels — Vocabulary
ISO 17225-1, Solid biofuels — Fuel specifications and classes — Part 1: General requirements
ISO 17225-2, Solid biofuels — Fuel specifications and classes — Part 2: Graded wood pellets
ISO 17225-6, Solid biofuels — Fuel specifications and classes — Part 6: Graded non-woody pellets
ISO 17225-8, Solid biofuels — Fuel specifications and classes — Part 8: Graded thermally treated and densified
biomass fuels for commercial and industrial use
ISO 18135, Solid Biofuels — Sampling
ISO 21945, Solid biofuels — Simplified sampling method for small scale applications
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 16559 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
pellet length
distance from endpoint to endpoint along the pellet axis
Note 1 to entry: Before measuring the pellet length, the coarse pellet fines (fraction of particles between 3,15 mm and
5,6 mm) are removed by sieve according to ISO 5370. For determination of the average pellet length, this fraction is not
considered. For the determination of specific size fractions, the coarse pellet fines is included as mass fraction.

4 Principle
The diameter of fuel pellets (see Figure 1) of a representative test sample is measured by means of a calliper.
Measuring the pellet length along the axis of pellets is done with an apparatus as described in 5.2 (Option
A) or with a calliper as described in 5.1 (Option B). The method for length measurement enables the user to
determine the share of pellets in specified length classes such as pellets longer than 40 mm or shorter than
10 mm. Furthermore, the average length of pellets can be determined.
a) Idealized pellet shape b) Typical pellet shape
Key
D diameter of a pellet, in mm
L length of a pellet, in mm
Figure 1 — Length and diameter of a pellet
Automatic equipment for the determination of the pellet length may be used when the method is validated
with biomass reference samples of adequate biomass pellets. The automatic equipment shall fulfil all
requirements concerning sample size for length determination given in 7.1.
5 Apparatus
5.1 Calliper as shown in Figure 2 shall have a readability of at least 0,1 mm to be used for the measurement
of the pellet length (Option B) and the pellet diameter.
For easier handling a digital calliper is recommended. If technically possible, the digital calliper may be
connected to a computer to avoid manual recording of the data.
Figure 2 — Example of a digital calliper
5.2 Measuring block with a built-in calliper and metal pin elements (Option A for pellet length
measurement). The metal block (A) has a groove (D) for holding the pellets to be measured (see Figure 3).
The groove has an angle of 90° and shall be deep enough to keep the pellet properly in the correct direction
along the groove.
a) Top view b) Cross section
Key
A metal block
B fixing plate (to hold the metal pin element)
C metal pin elements, 7 mm diameter
D groove in the metal block
E connecting plate (between metal pin element and built-in calliper)
F digital measuring unit of the calliper
G built-in calliper, min. 100 mm measuring range
Figure 3 — Example of a measuring block with a mounted digital built-in calliper and metal pin
[1]
elements for 6 mm pellets
Two metal pin elements (C) with a diameter of (7 ± 0,1) mm (see Figure 3) are placed in the groove of the
measuring block, and both ends of each metal pin element are cut flat perpendicular to the axis of the pin
element.
One of the metal pin elements is connected to a built-in calliper, readable to the nearest 0,1 mm, by a metal
plate (E) in such a way, that it slides easily in the groove and the measuring unit of the mounted calliper
(F) can be moved freely as well. The connecting plate should be fixed at the metal pin element and at the
measuring unit with screws to enable the change of the metal pin elements. Depending on the depth of the
groove in the measuring block it can be necessary, to flatten the rear part of the metal pin element in order to
attach it to the connecting plate in such a way that free movement of these parts is ensured (see Figure A.2).
The second metal pin element (C) is placed at the end of the groove where the scale of the mounted calliper
starts. It is fixed at the metal block by screws to enable the change of the metal pin element.
For easier handling, a digital built-in calliper is recommended. If technically possible, the digital calliper may
be connected to a computer to avoid manual recording of the data.
In case of using a non-digital built-in calliper, it shall be placed in such a way that the scale shows “0 mm”
when both metal pin elements are pushed together completely. Alternatively, the offset shall be recorded
and taken into consideration when reporting the measurements of the pellets.
Measuring blocks may also be used to determine the length of pellets with diameters larger than 6 mm. See
Annex A for the proper sizing and block dimensions for 8, 10, 12 and 25 mm pellets.
An example of a building plan for the measuring block in given in Annex C.
5.3 Balance, shall be capable of reading to the nearest 0,1 g.
5.4 Sieves, shall have round holes of diameters of 3,15 mm and 5,6 mm in accordance with ISO 3310-2.
The size of the sieves shall be sufficient to ensure that the load specified in ISO 5370 is not exceeded.

6 Sample preparation
6.1 General
The test sample for determination of length and diameter shall be obtained in accordance with ISO 18135 or
ISO 21945. Test portions for the determination of the parameters given in 7.1, Table 1 shall be extracted in
accordance with ISO 14780.
NOTE Rough handling during sample size reduction and sieving can alter the surface of the pellets and thereby
influence the result.
6.2 Preparation requirements for pellet diameter
For determination of the pellet diameter the pellets shall be randomly selected. The selected pellets shall be
at least long enough to have a clearly recognisable full circumference.
6.3 Preparation requirements for pellet length and pellet length fractions
The test portion used for the determination of the average pellet length or any size fraction of pellet length
shall be weighed to the nearest 0,1 g (m ).
TP
Next, the fines shall be removed from this test portion in accordance with ISO 5370 using a sieve with round
holes of 3,15 mm diameter (see 5.4). The remaining test portion shall be weighed to the nearest 0,1 g.
Finally, the coarse pellet fines shall be separated from this test portion in accordance with ISO 5370 using
a sieve with round holes of 5,6 mm diameter (see 5.4). The sieved test portion and the share of coarse pellet
fines shall be weighed to the nearest 0,1 g. This sieved test portion (without fines and coarse pellet fines)
(m ) shall be used for the appropriate length determinations.
STP
NOTE The basis for calculation of the amount of any pellet length fraction is the mass of the test portion before
sieving (see 8.2).
7 Procedure
7.1 Determination of the parameters to be analysed
The determination of pellet diameter, length, or length fractions requires different measuring procedures
...

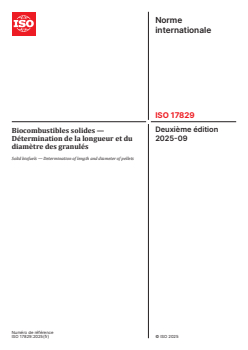

Norme
internationale
ISO 17829
Deuxième édition
Biocombustibles solides —
2025-09
Détermination de la longueur et du
diamètre des granulés
Solid biofuels — Determination of length and diameter of pellets
Numéro de référence

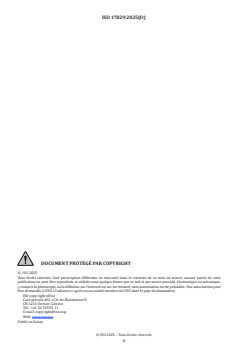

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

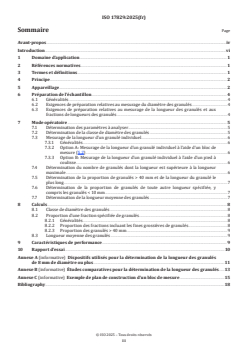

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 2
5 Appareillage . 2
6 Préparation de l'échantillon . 4
6.1 Généralités .4
6.2 Exigences de préparation relatives au mesurage du diamètre des granulés .4
6.3 Exigences de préparation relatives au mesurage de la longueur des granulés et aux
fractions de longueurs des granulés .4
7 Mode opératoire . 5
7.1 Détermination des paramètres à analyser .5
7.2 Détermination de la classe de diamètre des granulés .5
7.3 Mesurage de la longueur d'un granulé individuel .6
7.3.1 Généralités .6
7.3.2 Option A: Mesurage de la longueur d’un granulé individuel à l’aide d’un bloc de
mesure (5.2) .6
7.3.3 Option B: Mesurage de la longueur d’un granulé individuel à l’aide d’un pied à
coulisse . .6
7.4 Détermination du nombre de granulés dont la longueur est supérieure à la longueur
maximale .6
7.5 Détermination de la proportion de granulés > 40 mm et de la longueur du granulé le
plus long .7
7.6 Détermination de la proportion de granulés de toute autre longueur spécifiée, y
compris les granulés < 10 mm .7
7.7 Détermination de la longueur moyenne des granulés .7
8 Calculs . 8
8.1 Classe de diamètre des granulés .8
8.2 Proportion d’une fraction spécifiée de granulés.8
8.2.1 Généralités .8
8.2.2 Proportion des fractions incluant les fines grossières de granulés .8
8.2.3 Proportion des granulés > 40 mm .9
8.3 Longueur moyenne des granulés .9
9 Caractéristiques de performance . 9
10 Rapport d'essai .10
Annexe A (informative) Dispositifs utilisés pour la détermination de la longueur des granulés
de 8 mm de diamètre ou plus .11
Annexe B (informative) Études comparatives pour la détermination de la longueur des granulés .13
Annexe C (informative) Exemple de plan de construction d'un bloc de mesure .15
Bibliography .18

iii

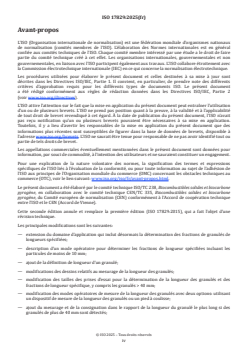

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait
pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 238, Biocombustibles solides et biocarbone
pyrogène, en collaboration avec le comité technique CEN/TC 335, Biocombustibles solides et biocarbone
pyrogène, du Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique
entre l’ISO et le CEN (Accord de Vienne).
Cette seconde édition annule et remplace la première édition (ISO 17829:2015), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— extension du domaine d’application qui inclut désormais la détermination des fractions de granulés de
longueurs spécifiées;
— description d’un mode opératoire pour déterminer les fractions de longueur spécifiées incluant les
particules de moins de 10 mm;
— ajout de la définition de longueur d’un granulé;
— modifications des dessins relatifs au mesurage de la longueur des granulés;
— modification des tailles des prises d’essai pour la détermination de la longueur des granulés et des
fractions de longueur spécifique, y compris les granulés > 40 mm;
— modification des modes opératoires de mesure de la longueur des granulés avec deux options: utilisant
un dispositif de mesure de la longueur des granulés ou un pied à coulisse;
— ajout du mesurage et de la consignation dans le rapport de la longueur du granulé le plus long si des
granulés de plus de 40 mm sont détectés;

iv
— ajout d’une annexe informative relative à un dispositif de mesure de la longueur des granulés ayant un
diamètre différent de 6 mm;
— ajout d’une annexe informative qui présente des données de comparaison pour la détermination de la
longueur des granulés avec différentes méthodes;
— ajout d'une annexe informative avec un exemple de plan de construction d'un bloc de mesure;
— mise à jour des références;
— modification des dessins de la longueur des granulés pour éviter les ambiguïtés éventuelles.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

v
Introduction
Les granulés ayant une longueur ou un diamètre en dehors des spécifications peuvent engendrer des
problèmes lors de leur transfert dans des transporteurs à vis, dans les raccords de sortie de silos et dans les
systèmes d'alimentation de brûleurs. L’ISO 17225-1, l’ISO 17225-2, l’ISO 17225-6 et l’ISO 17225-8 spécifient
les dimensions des granulés. La longueur moyenne des granulés et la quantité de granulés de fractions de
taille spécifique peuvent influer sur la masse volumique apparente et le comportement lors de la combustion.
Le présent document spécifie des modes opératoires pour déterminer la classe de diamètre conformément
à l’ISO 17225-2 ainsi que la longueur et le diamètre des granulés et les proportions des fractions de granulés
de longueurs spécifiées.
vi
Norme internationale ISO 17829:2025(fr)
Biocombustibles solides — Détermination de la longueur et
du diamètre des granulés
1 Domaine d’application
Le présent document spécifie les méthodes permettant de déterminer le diamètre et la longueur des
granulés. Pour ce qui concerne la longueur des granulés, des méthodes de détermination des fractions de
longueurs spécifiées (telles que les granulés > 40 mm et les particules < 10 mm) et de détermination de la
longueur moyenne sont incluses.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 3310-2, Tamis de contrôle — Exigences techniques et vérifications — Partie 2: Tamis de contrôle en tôles
métalliques perforées
ISO 5370, Biocombustibles solides — Détermination de la teneur en fines des granulés
ISO 14780, Biocombustibles solides — Préparation des échantillons
ISO 16559, Biocombustibles solides — Vocabulaire
ISO 17225-1, Biocombustibles solides — Classes et spécifications des combustibles — Partie 1: Exigences
générales
ISO 17225-2, Biocombustibles solides — Classes et spécifications des combustibles — Partie 2: Classes de
granulés de bois
ISO 17225-6, Biocombustibles solides — Classes et spécifications des combustibles — Partie 6: Classes de
granulés d'origine agricole
ISO 17225-8, Biocombustibles solides — Classes et spécifications des combustibles — Partie 8: Combustibles de
biomasses traitées thermiquement et densifiées en vue d'une utilisation commerciale et industrielle
ISO 18135, Biocarburants solides — Échantillonnage
ISO 21945, Biocombustibles solides — Méthode d'échantillonnage simplifiée pour les applications à petite échelle
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l'ISO 16559 ainsi que le suivant,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/

3.1
longueur d’un granulé
distance d'une extrémité à l'autre le long de l'axe du granulé
Note 1 à l'article: Avant de mesurer la longueur des granulés, les fines grossières de granulés (fractions de particules
comprises entre 3,15 mm et 5,6 mm) sont éliminées par tamisage conformément à l’ISO 5370. Cette fraction n’est pas
prise en compte pour la détermination de la longueur moyenne des granulés. Les fines grossières de granulés sont
incluses sous forme de fraction massique dans la détermination des fractions de taille spécifique.
4 Principe
Le diamètre des granulés de combustibles (voir Figure 1) d’un échantillon pour essai représentatif est
mesuré à l’aide d’un pied à coulisse.
La longueur des granulés le long de l’axe des granulés est mesurée à l’aide d’un appareillage comme décrit
en 5.2 (Option A) ou d’un pied à coulisse comme décrit en 5.1 (Option B). La méthode de mesure de la longueur
permet à l’utilisateur de déterminer la proportion de granulés dans des classes de longueurs spécifiées telles
que les granulés de plus de 40 mm ou de moins de 10 mm de long. Il est par ailleurs possible de déterminer la
longueur moyenne des granulés.
a) Forme de granulé idéalisée b) Forme de granulé typique
Légende
D diamètre d'un granulé, en mm
L longueur d'un granulé, en mm
Figure 1 — Longueur et diamètre d'un granulé
Des équipements automatiques pour la détermination de la longueur des granulés peuvent être utilisés
lorsque la méthode est validée avec des échantillons de granulés de biomasse de référence appropriés. Ces
équipements automatiques doivent satisfaire à l’ensemble des exigences énoncées en 7.1 concernant la taille
des échantillons pour la détermination de la longueur.
5 Appareillage
5.1 Pied à coulisse comme illustré à la Figure 2, qui doit avoir une précision de lecture d’au moins 0,1 mm,
pour mesurer la longueur des granulés (option B) et leur diamètre.
Il est recommandé d'utiliser un pied à coulisse numérique pour faciliter la manipulation. Si cela est
techniquement possible, le pied à coulisse numérique peut être raccordé à un ordinateur pour éviter tout
enregistrement manuel des données.

Figure 2 — Exemple de pied à coulisse numérique
5.2 Bloc de mesure équipé d'un pied à coulisse intégré et de cales métalliques (Option A pour mesurer
la longueur des granulés). Le bloc métallique (A) comporte une rainure (D) permettant de maintenir les
granulés à mesurer (voir Figure 3). La rainure comporte un angle de 90° et doit être suffisamment profonde
pour maintenir le granulé correctement dans la bonne direction le long de la rainure.
a) Vue du dessus b) Vue en coupe
Légende
A bloc métallique
B plaque de fixation (pour maintenir la cale métallique)
C cales métalliques, 7 mm de diamètre
D rainure dans le bloc métallique
E plaque de raccordement (entre la cale métallique et le pied à coulisse intégré)
F unité de mesure numérique du pied à coulisse
G pied à coulisse intégré, plage de mesure d’au moins 100 mm
Figure 3 — Exemple de bloc de mesure avec un pied à coulisse numérique intégré et des cales
[1]
métalliques pour des granulés de 6 mm
Deux cales métalliques (C) de (7 ± 0,1) mm de diamètre (voir Figure 3) sont placées dans la rainure du bloc
de mesure, les deux extrémités de chaque cale métallique étant découpées à plat, perpendiculairement à
l’axe de la cale.
L'une des cales métalliques est raccordée à un pied à coulisse intégré, ayant une précision de lecture de
0,1 mm, par une plaque métallique (E) de sorte qu’elle glisse facilement dans la rainure et que l'unité de
mesure du pied à coulisse monté (F) puisse également être déplacée librement. Il convient que la plaque
de raccordement soit fixée à la cale métallique et à l'unité de mesure avec des vis de façon à permettre le
remplacement des cales métalliques. En fonction de la profondeur de la rainure dans le bloc de mesure, il peut
être nécessaire d'aplatir la partie arrière de la cale métallique afin de la fixer à la plaque de raccordement de
manière à assurer le libre mouvement de ces parties (voir Figure A.2).

La deuxième cale métallique (C) est placée à l'extrémité de la rainure où commence la règle du pied à
coulisse monté. Elle est fixée au bloc métallique avec des vis de façon à permettre le remplacement de la cale
métallique.
Il est recommandé d'utiliser un pied à coulisse numérique pour faciliter la manipulation. Si cela est
techniquement possible, le pied à coulisse numérique peut être raccordé à un ordinateur pour éviter tout
enregistrement manuel des données.
Si un pied à coulisse intégré non numérique est utilisé, il doit être placé de manière à ce que la règle indique
«0 mm» lorsque les deux cales métalliques sont l’une contre l'autre. En variante, le décalage doit être
enregistré et pris en considération lors du relevé des mesures des granulés.
Des blocs de mesure peuvent également être utilisés pour déterminer la longueur de granulés de plus de
6 mm de diamètre. Voir l'Annexe A pour le dimensionnement approprié et les dimensions des blocs à utiliser
pour les granulés de 8 mm, 10 mm, 12 mm et 25 mm.
Un exemple de plan de construction du bloc de mesure figure à l'Annexe C.
5.3 Balance, qui doit permettre d'effectuer des pesées à 0,1 g près.
5.4 Tamis, qui doit avoir des trous ronds de 3,15 mm et de 5,6 mm de diamètre conformément
à l'ISO 3310-2. La taille du tamis doit être suffisante pour garantir que la charge spécifiée dans l’ISO 5370
n'est pas dépassée.
6 Préparation de l'échantillon
6.1 Généralités
L’échantillon pour essai utilisé pour déterminer la longueur et le diamètre des granulés doit être obtenu
conformément à l’ISO 18135 ou à l’ISO 21945. Les prises d’essai utilisées pour déterminer les paramètres
indiqués au 7.1, Tableau 1 doivent être extraites conformément à l'ISO 14780.
NOTE Une manipulation brutale lors de la réduction et du tamisage de l'échantillon peut altérer la surface des
granulés et ainsi avoir une incidence sur le résultat.
6.2 Exigences de préparation relatives au mesurage du diamètre des granulés
Pour la détermination du diamètre des granulés, les granulés doivent être choisis de manière aléatoire.
Les granulés choisis doivent être au moins assez longs pour que leur circonférence totale soit clairement
reconnaissable.
6.3 Exigences de préparation relatives au mesurage de la longueur des granulés et aux
fractions de longueurs des granulés
La prise d'essai utilisée pour la détermination de la longueur moyenne des granulés ou de toute fraction de
taille de longueur des granulés doit être pesée à 0,1 g près (m ).
TP
Ensuite, les fines doivent être éliminées de la prise d’essai conformément à l’ISO 5370 à l’aide d’un tamis
ayant des trous ronds de 3,15 mm de diamètre (voir 5.4). La prise d'essai restante doit être pesée à 0,1 g près.
Enfin, les fines grossières de granulés doivent être séparées de cette prise d’essai conformément à l’ISO 5370
à l’aide d’un tamis ayant des trous ronds de 5,6 mm de diamètre (voir 5.4). La prise d'essai tamisée et la
proportion de fines grossières de granulés doivent être pesées à 0,1 g près. Cette prise d'essai tamisée (sans
les fines et les fines grossières de granulés) (m ) doit être utilisée pour les déterminations des longueurs
STP
appropriées.
NOTE La base de calcul de la quantité de toute fraction de longueur de granulé est la masse de la prise d'essai
avant tamisage (voir 8.2).
7 Mode opératoire
7.1 Détermination des paramètres à analyser
La détermination du diamètre, de la longueur
...
