Compressed air

ISO 8573-9:2004 specifies test methods for determining the liquid water content in compressed air, expressed as the liquid water mass concentration. The methods' limitations are also specified. One of a series of standards aimed at harmonizing air contamination methods, it identifies sampling techniques, specifies measurement procedures and also gives requirements for evaluation, uncertainty considerations and reporting for the air purity parameter liquid water. The test methods are suitable for determining the purity classes in accordance with ISO 8573-1. (Water vapour content is dealt with in ISO 8573-3.)

Air comprimé

L'ISO 8573-9:2004 spécifie des méthodes pour la détermination de la teneur en eau liquide dans l'air comprimé, exprimée en concentration massique en eau liquide. Elle spécifie également les limites de ces méthodes. En tant que partie d'une série de Normes internationales visant à harmoniser le mesurage de la pollution de l'air, l'ISO 8573-9:2004 identifie les techniques de prélèvement, spécifie les méthodes de mesurage et donne également les exigences relatives à l'évaluation, à la prise en compte de l'incertitude et au rapport d'essai sur le paramètre «eau liquide» de la pureté de l'air. Les méthodes d'essai sont appropriées pour la détermination des classes de pureté conformément à l'ISO 8573-1. (La teneur en vapeur d'eau est traitée dans l'ISO 8573-3.)

General Information

Status
Published
Publication Date
15-Jan-2004
Current Stage
6060 - International Standard published
Start Date
04-Dec-2003
Completion Date
16-Jan-2004
Ref Project

Buy Standard

Standard
ISO 8573-9:2004 - Compressed air
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 8573-9:2004 - Air comprimé
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 8573-9
First edition
2004-02-01
Compressed air —
Part 9:
Test methods for liquid water content
Air comprimé —
Partie 9: Méthodes d'essai pour la détermination de la teneur en eau
liquide
Reference number
ISO 8573-9:2004(E)
ISO 2004
---------------------- Page: 1 ----------------------
ISO 8573-9:2004(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2004

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8573-9:2004(E)
Contents Page

Foreword............................................................................................................................................................ iv

Introduction ........................................................................................................................................................ v

1 Scope...................................................................................................................................................... 1

2 Normative references ........................................................................................................................... 1

3 Terms and definitions........................................................................................................................... 1

4 Units and symbols ................................................................................................................................ 2

5 Selection of methods............................................................................................................................ 2

6 Sampling techniques ............................................................................................................................ 2

7 Measurement methods......................................................................................................................... 2

8 Evaluation of test results ..................................................................................................................... 8

9 Uncertainty............................................................................................................................................. 9

10 Test report.............................................................................................................................................. 9

Annex A (informative) Sample test report...................................................................................................... 11

© ISO 2004 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8573-9:2004(E)

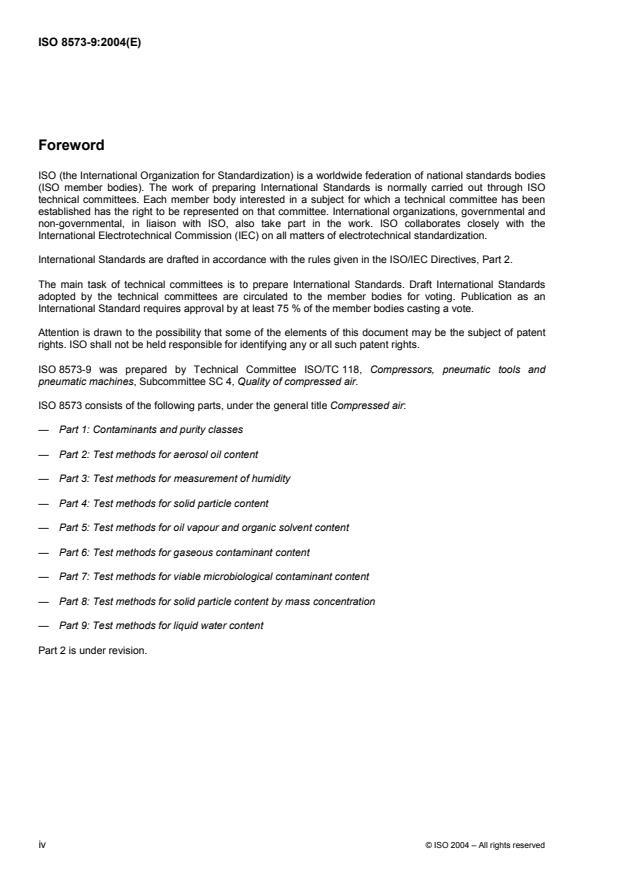

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 8573-9 was prepared by Technical Committee ISO/TC 118, Compressors, pneumatic tools and

pneumatic machines, Subcommittee SC 4, Quality of compressed air.

ISO 8573 consists of the following parts, under the general title Compressed air:

— Part 1: Contaminants and purity classes
— Part 2: Test methods for aerosol oil content
— Part 3: Test methods for measurement of humidity
— Part 4: Test methods for solid particle content
— Part 5: Test methods for oil vapour and organic solvent content
— Part 6: Test methods for gaseous contaminant content
— Part 7: Test methods for viable microbiological contaminant content
— Part 8: Test methods for solid particle content by mass concentration
— Part 9: Test methods for liquid water content
Part 2 is under revision.
iv © ISO 2004 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 8573-9:2004(E)
Introduction

Water can be present in compressed air systems in two states: liquid and vapour. Liquid water usually

consists of liquid aerosol and wall flow.

This part of ISO 8573 deals with liquid water content. Water vapour content is dealt with in ISO 8573-3.

© ISO 2004 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 8573-9:2004(E)
Compressed air —
Part 9:
Test methods for liquid water content
1 Scope

This part of ISO 8573 specifies test methods for determining the liquid water content in compressed air,

expressed as the liquid water mass concentration. The limitations of the methods are also given. One of a

series of standards aimed at harmonizing air contamination measurements, it identifies sampling techniques

and also gives requirements for evaluation, uncertainty considerations and reporting for the air purity

parameter liquid water. The test methods are suitable for determining the purity classes in accordance with

ISO 8573-1.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.

ISO 1219-1, Fluid power systems and components — Graphic symbols and circuit diagrams — Part 1:

Graphic symbols

ISO 3857-1, Compressors, pneumatic tools and machines — Vocabulary — Part 1: General

ISO 5598, Fluid power systems and components — Vocabulary
ISO 8573-1, Compressed air — Part 1: Contaminants and purity classes
ISO 8573-2, Compressed air — Part 2: Test methods for aerosol oil content
ISO 8573-3, Compressed air — Part 3: Test methods for measurement of humidity
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 3857-1, ISO 5598, ISO 8573-1,

ISO 8573-2 and the following apply.
3.1
water aerosol

liquid water particles in compressed air that have negligible fall velocity/settling velocity

3.2
liquid water
water aerosol and wall flow in compressed air
© ISO 2004 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 8573-9:2004(E)
4 Units and symbols

For the purposes of this part of ISO 8573, the following, including non-SI-preferred, units are used:

 1 bar = 100 000 Pa;
 1 l (litre) = 0,001 m ;
 bar(a) is used for expressing absolute pressure;
 bar(e) is used for expressing effective pressure.

For the graphic symbols used in Figure 1, diagrams are in accordance with ISO 1219-1.

5 Selection of methods

The method to be selected is dependent on the mass concentration range of liquid water in compressed air.

The most suitable method for the range of liquid water content estimated to be present in the sample may be

selected from Table 1.
Table 1 — Liquid water mass concentration measurement methods
Liquid water concentration (c )
Type of method
g/m
c W 0,1
Gravimetric method
c u 5
Vapourization method
6 Sampling techniques

The sampling shall be made at or near actual pressure and at a constant compressed air flow rate.

The choice of sampling method will depend upon the actual level of contamination and the compressed air

flow in the compressed air system. For sampling methods, see ISO 8573-2.

Compressed air samples may be routed back into main pipe or vent to the atmosphere after measurement.

The value of air sample parameters (pressure, temperature, air velocity, etc.) shall be within the ranges

specified by the test equipment manufacturer.
7 Measurement methods
7.1 General

The test equipment and instruments shall be in good working order. Consideration shall be given to the

calibration requirements of the measurement equipment used as given in the applicable instructions.

Pressure and temperature may also affect liquid water content measurement results. Therefore, the

temperature and the pressure at the measuring point should be maintained at steady state conditions.

Reference should be made to the measurement equipment manufacturer as to applicability of the equipment.

2 © ISO 2004 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 8573-9:2004(E)
7.2 Determination of liquid water content by gravimetric method
7.2.1 General

This method identifies the collection of condensate from the sampling point, the separation of water from that

condensate and the weight of liquid water present in the compressed air sample. The volume of compressed

air from which the liquid water is separated shall be measured.
7.2.2 Test equipment
7.2.2.1 General description

The general arrangement of the test equipment for the gravimetric method shall be in accordance with

Figure 1. In the case of partial flow sampling, the water separator (3) with the attendant components (12 and

13) in the drain line should be excluded.

NOTE The numbers given between parentheses refer to the numbering of the elements in Figure 1.

For symbols, see ISO 1219-1.
7.2.2.2 Water separator (3)

The main function of the separator is partial removal of liquid water from air flow and protection of the high-

efficiency filter (4) from overflow. The separator efficiency of water removal from the compressed air flow shall

be not less than 80 %.
7.2.2.3 High-efficiency filter (4)

The high-efficiency coalescing filter for liquid water removal shall have an efficiency of W 99,9 %, rated for oil

particles u 3 µm.
7.2.2.4 Collecting vessels (13)

Vessels with a volume of not less than 0,5 l that enable the liquid water collection to be observed during

testing shall be used.
7.2.2.5 Oil/water separator (14)

The liquid collected in the collecting vessels (13) shall be transferred to the oil/water separator (14). A detailed

explanation of the procedure of water separation is identified in ISO 8573-2.
7.2.2.6 Drain valves (12)

Drain valves are used to drain the liquid water collected in the water separator (3), high-efficiency filter (4) and

collecting vessels (13). A drain valve between the filter (4) and the collecting vessel is normally left i

...

NORME ISO
INTERNATIONALE 8573-9
Première édition
2004-02-01
Air comprimé —
Partie 9:
Méthodes d'essai pour la détermination
de la teneur en eau liquide
Compressed air —
Part 9: Test methods for liquid water content
Numéro de référence
ISO 8573-9:2004(F)
ISO 2004
---------------------- Page: 1 ----------------------
ISO 8573-9:2004(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2004

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2004 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8573-9:2004(F)
Sommaire Page

Avant-propos..................................................................................................................................................... iv

Introduction ........................................................................................................................................................ v

1 Domaine d'application.......................................................................................................................... 1

2 Références normatives......................................................................................................................... 1

3 Termes et définitions ............................................................................................................................ 1

4 Unités et symboles ............................................................................................................................... 2

5 Sélection des méthodes....................................................................................................................... 2

6 Techniques de prélèvement................................................................................................................. 2

7 Méthodes de mesurage ........................................................................................................................ 2

8 Évaluation des résultats d'essai.......................................................................................................... 8

9 Incertitude.............................................................................................................................................. 9

10 Rapport d'essai ..................................................................................................................................... 9

Annexe A (informative) Exemple de rapport d'essai..................................................................................... 11

© ISO 2004 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8573-9:2004(F)

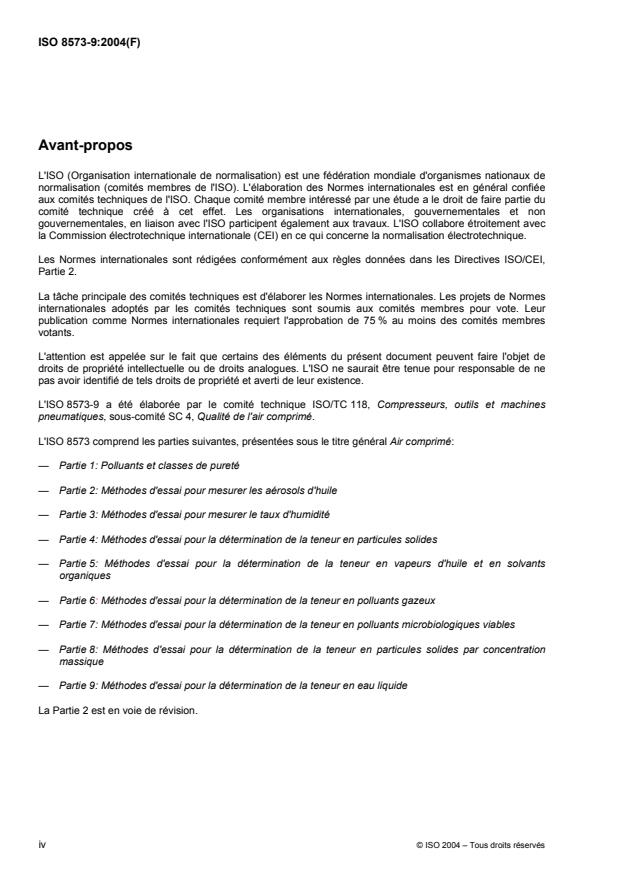

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 8573-9 a été élaborée par le comité technique ISO/TC 118, Compresseurs, outils et machines

pneumatiques, sous-comité SC 4, Qualité de l'air comprimé.

L'ISO 8573 comprend les parties suivantes, présentées sous le titre général Air comprimé:

— Partie 1: Polluants et classes de pureté
— Partie 2: Méthodes d'essai pour mesurer les aérosols d'huile
— Partie 3: Méthodes d'essai pour mesurer le taux d'humidité

— Partie 4: Méthodes d'essai pour la détermination de la teneur en particules solides

— Partie 5: Méthodes d'essai pour la détermination de la teneur en vapeurs d'huile et en solvants

organiques

— Partie 6: Méthodes d'essai pour la détermination de la teneur en polluants gazeux

— Partie 7: Méthodes d'essai pour la détermination de la teneur en polluants microbiologiques viables

— Partie 8: Méthodes d'essai pour la détermination de la teneur en particules solides par concentration

massique
— Partie 9: Méthodes d'essai pour la détermination de la teneur en eau liquide
La Partie 2 est en voie de révision.
iv © ISO 2004 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 8573-9:2004(F)
Introduction

L'eau peut être présente dans les circuits d'air comprimé sous deux états: liquide et gazeux. L'eau liquide se

compose généralement d'un aérosol liquide et d'un débit de paroi.

La présente partie de l'ISO 8573 traite de la teneur en eau liquide. La teneur en vapeur d'eau fait l'objet de

l'ISO 8573-3.
© ISO 2004 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 8573-9:2004(F)
Air comprimé —
Partie 9:
Méthodes d'essai pour la détermination de la teneur en eau
liquide
1 Domaine d'application

La présente partie de l'ISO 8573 spécifie des méthodes pour la détermination de la teneur en eau liquide

dans l'air comprimé, exprimée en concentration massique en eau liquide. Elle spécifie également les limites

de ces méthodes. En tant que partie d'une série de Normes internationales visant à harmoniser le mesurage

de la pollution de l'air, la présente partie de l'ISO 8573 identifie les techniques de prélèvement, spécifie les

méthodes de mesurage et donne également les exigences relatives à l'évaluation, à la prise en compte de

l'incertitude et au rapport d'essai sur le paramètre «eau liquide» de la pureté de l'air. Les méthodes d'essai

sont appropriées pour la détermination des classes de pureté conformément à l'ISO 8573-1. (La teneur en

vapeur d'eau est traitée dans l'ISO 8573-3.)
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).

ISO 1219-1, Transmissions hydrauliques et pneumatiques — Symboles graphiques et schémas de circuit —

Partie 1: Symboles graphiques

ISO 3857-1, Compresseurs, outils et machines pneumatiques — Vocabulaire — Partie 1: Généralités

ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 8573-1, Air comprimé — Partie 1: Polluants et classes de pureté

ISO 8573-2, Air comprimé — Partie 2: Méthodes d'essai pour mesurer les aérosols d'huile

ISO 8573-3, Air comprimé — Partie 3: Méthodes d'essai pour mesurer le taux d'humidité

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 3857-1, l'ISO 5598,

l'ISO 8573-1 et l'ISO 8573-2 ainsi que les termes et définitions suivants s'appliquent.

3.1
aérosol d'eau

particules d'eau liquide présentes dans l'air comprimé ayant un rapport vitesse de chute/vitesse de

sédimentation négligeable
© ISO 2004 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 8573-9:2004(F)
3.2
eau liquide
aérosol d'eau et débit de paroi dans l'air comprimé
4 Unités et symboles

Pour les besoins du présent document, les unités suivantes, y compris des unités SI non préférentielles, sont

utilisées:
 1 bar = 100 000 Pa;
 1 l (litre) = 0,001 m ;
 bar(a), utilisé pour exprimer la pression absolue;
 bar(e), utilisé pour exprimer la pression relative.
Pour les symboles graphiques utilisés dans la Figure 1, voir l'ISO 1219-1.
5 Sélection des méthodes

La méthode à sélectionner dépend de la plage de concentration massique de l'eau liquide dans l'air comprimé.

Voir le Tableau 1 pour choisir la méthode la plus appropriée à la plage de teneur en eau liquide estimée

présente dans le prélèvement.
Tableau 1 — Méthodes de mesurage de la concentration massique en eau liquide
Concentration en eau liquide (c )
Type de méthode
g/m
Méthode par pesée c W 0,1
Méthode par revaporisation c u 5
6 Techniques de prélèvement

Le prélèvement doit être effectué à la pression réelle (ou proche de celle-ci) et à débit d'air comprimé constant.

Le choix de la méthode de prélèvement dépendra du niveau réel de pollution et du débit d'air comprimé dans

le circuit d'air comprimé. Pour les méthodes de prélèvement, voir l’ISO 8573-2.

Les prélèvements d'air comprimé peuvent être redirigés dans la canalisation principale ou évacués dans

l'atmosphère après le mesurage. Les valeurs des paramètres du prélèvement d'air (pression, température,

vitesse de l'air, etc.) doivent se trouver dans les limites spécifiées par le fabricant de l'équipement d'essai.

7 Méthodes de mesurage
7.1 Généralités

L'équipement et les instruments d'essai doivent se trouver en bon état de fonctionnement. Il faut porter une

attention particulière aux exigences d'étalonnage de l'équipement de mesure utilisé, décrites dans les

instructions applicables.
2 © ISO 2004 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 8573-9:2004(F)

La pression et la température peuvent également avoir une incidence sur les résultats du mesurage de la

teneur en eau liquide. Il convient donc de maintenir la température et la pression aux conditions d'état stable

au point de prélèvement et de mesurage.

Pour ce qui est de l'applicabilité de l'équipement de mesure, il convient de se référer au fabricant.

7.2 Détermination de la teneur en eau liquide au moyen de la méthode par pesée
7.2.1 Généralités

La méthode par pesée consiste en la collecte du condensat au point de prélèvement, la séparation de l'eau

du condensat et la pesée de l'eau liquide présente dans le prélèvement d'air comprimé. Il faut mesurer le

volume d'air comprimé à partir duquel l'eau liquide est séparée.
7.2.2 Équipement d'essai
7.2.2.1 Description générale

La disposition générale de l'équipement d'essai pour la méthode par pesée doit être en conformité avec la

Figure 1. Dans le cas d'un prélèvement à débit partiel, il convient d'exclure le séparateur d'eau (3) avec les

éléments auxiliaires (12 et 13) dans la purge.

NOTE Les chiffres donnés entre parenthèses dans le titre des paragraphes correspondent à la numérotation des

éléments dans la Figure 1.
Pour la signification des symboles, voir l'ISO 1219-1.
7.2.2.2 Séparateur d'eau (3)

La fonction principale du séparateur consiste à effectuer un retrait partiel de l'eau liquide du flux d'air et à

protéger le filtre à haut rendement (4) d'un trop-plein. Le rendement du séparateur en matière de retrait d'eau

du flux d'air comprimé ne doit pas être inférieur à 80 %.
7.2.2.3 Filtre à haut rendement (4)

Le filtre coalescent à haut rendement destiné au retrait de l'eau liquide doit avoir un rendement W 99,9 %,

dimensionné pour des particules d'huile u 3 µm.
7.2.2.4 Bacs collecteurs (13)

Il faut utiliser des bacs d'un volume supérieur à 0,5 l et permettant d'observer le recueil de l'eau liquide au

cours de l'essai.
7.2.2.5 Séparateur eau/huile (14)

Le liquide recueilli dans les bacs collecteurs (13) doit être transféré dans le séparateur eau/huile (14). Une

explication détaillée du mode opératoire de séparation de l'eau est donnée dans l'ISO 8573-2.

7.2.2.6 Vannes de purge (12)
Des vannes de purge sont utilisées pour évacuer l'eau liquide recuei
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
