Solid recovered fuels -- Methods for sampling

This document specifies methods for taking samples of solid recovered fuels for example from production plants, from deliveries or from stock. It includes manual and mechanical methods. It is not applicable to solid recovered fuels that are formed by liquid or sludge, but it includes dewatered sludge.

Combustibles solides de récupération -- Méthodes d'échantillonnage

Le présent document spécifie les méthodes de prélèvement d'échantillons de combustibles solides de récupération dans les usines de production, lors des livraisons ou dans les stocks. Il inclut des méthodes manuelles et mécaniques. Le présent document n'est pas applicable aux combustibles solides de récupération formés par des liquides ou des boues, mais il inclut la boue déshydratée.

General Information

Status
Published
Publication Date
15-Mar-2021
Current Stage
6000 - International Standard under publication
Start Date
16-Mar-2021
Ref Project

Buy Standard

Standard
ISO 21645:2021 - Solid recovered fuels -- Methods for sampling
English language
56 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 21645:2021 - Combustibles solides de récupération -- Méthodes d'échantillonnage
French language
60 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 21645:Version 21-nov-2020 - Solid recovered fuels -- Methods for sampling
English language
58 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 21645:Version 02-jan-2021 - Combustibles solides de récupération -- Méthodes d'échantillonnage
French language
61 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

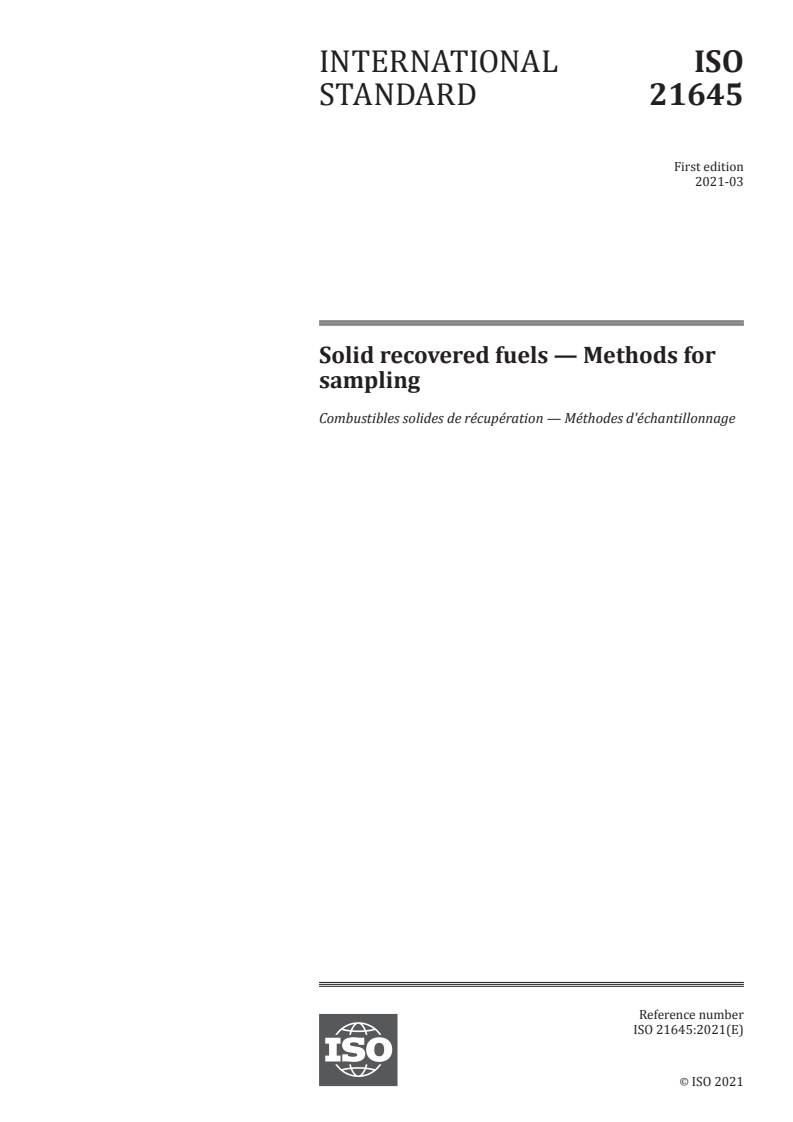

INTERNATIONAL ISO
STANDARD 21645
First edition
2021-03
Solid recovered fuels — Methods for
sampling
Combustibles solides de récupération — Méthodes d'échantillonnage
Reference number
ISO 21645:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 21645:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 21645:2021(E)

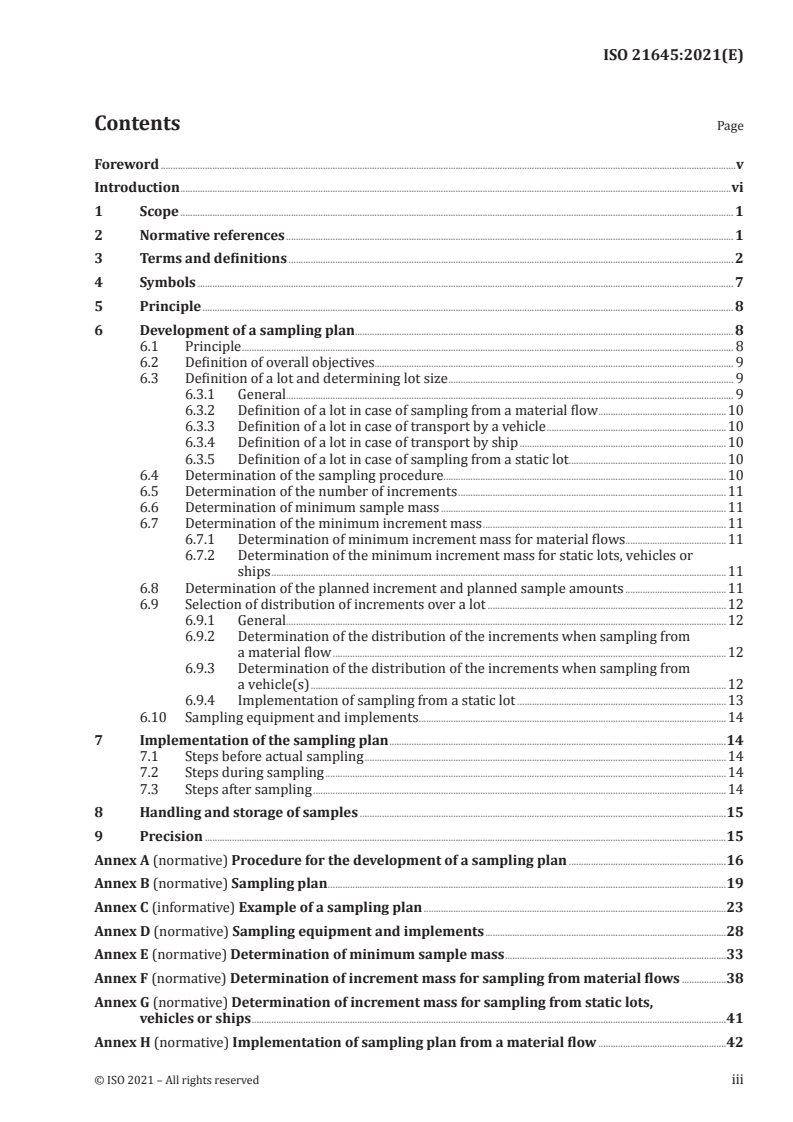

Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Symbols .......................................................................................................................................................................................................................... 7

5 Principle ........................................................................................................................................................................................................................ 8

6 Development of a sampling plan.......................................................................................................................................................... 8

6.1 Principle ........................................................................................................................................................................................................ 8

6.2 Definition of overall objectives.................................................................................................................................................. 9

6.3 Definition of a lot and determining lot size .................................................................................................................... 9

6.3.1 General...................................................................................................................................................................................... 9

6.3.2 Definition of a lot in case of sampling from a material flow ....................................................10

6.3.3 Definition of a lot in case of transport by a vehicle .........................................................................10

6.3.4 Definition of a lot in case of transport by ship ....................................................................................10

6.3.5 Definition of a lot in case of sampling from a static lot ................................................................10

6.4 Determination of the sampling procedure...................................................................................................................10

6.5 Determination of the number of increments .............................................................................................................11

6.6 Determination of minimum sample mass ....................................................................................................................11

6.7 Determination of the minimum increment mass ...................................................................................................11

6.7.1 Determination of minimum increment mass for material flows.........................................11

6.7.2 Determination of the minimum increment mass for static lots, vehicles or

ships .........................................................................................................................................................................................11

6.8 Determination of the planned increment and planned sample amounts .........................................11

6.9 Selection of distribution of increments over a lot .................................................................................................12

6.9.1 General...................................................................................................................................................................................12

6.9.2 Determination of the distribution of the increments when sampling from

a material flow ................................................................................................................................................................12

6.9.3 Determination of the distribution of the increments when sampling from

a vehicle(s) .........................................................................................................................................................................12

6.9.4 Implementation of sampling from a static lot .....................................................................................13

6.10 Sampling equipment and implements .............................................................................................................................14

7 Implementation of the sampling plan .........................................................................................................................................14

7.1 Steps before actual sampling ...................................................................................................................................................14

7.2 Steps during sampling ...................................................................................................................................................................14

7.3 Steps after sampling ........................................................................................................................................................................14

8 Handling and storage of samples .....................................................................................................................................................15

9 Precision ....................................................................................................................................................................................................................15

Annex A (normative) Procedure for the development of a sampling plan ................................................................16

Annex B (normative) Sampling plan ..................................................................................................................................................................19

Annex C (informative) Example of a sampling plan ...........................................................................................................................23

Annex D (normative) Sampling equipment and implements ..................................................................................................28

Annex E (normative) Determination of minimum sample mass ..........................................................................................33

Annex F (normative) Determination of increment mass for sampling from material flows ..................38

Annex G (normative) Determination of increment mass for sampling from static lots,

vehicles or ships .................................................................................................................................................................................................41

Annex H (normative) Implementation of sampling plan from a material flow ....................................................42

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 21645:2021(E)

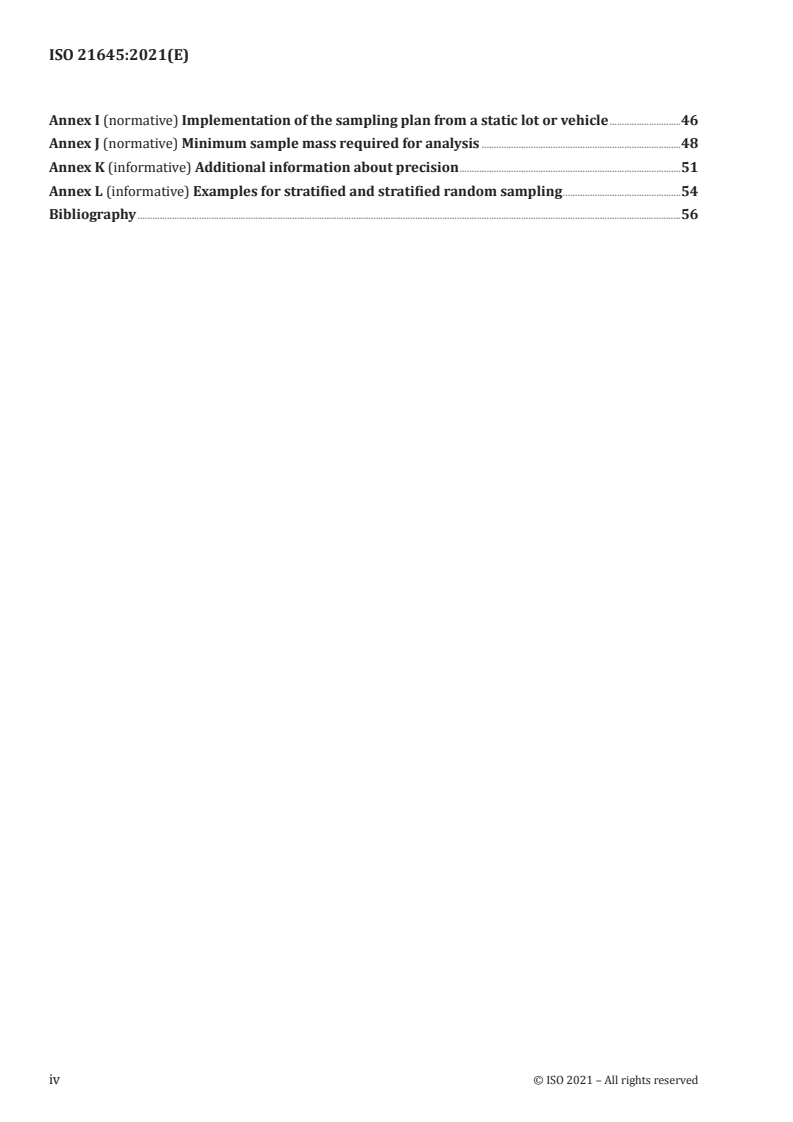

Annex I (normative) Implementation of the sampling plan from a static lot or vehicle .............................46

Annex J (normative) Minimum sample mass required for analysis .................................................................................48

Annex K (informative) Additional information about precision ..........................................................................................51

Annex L (informative) Examples for stratified and stratified random sampling ................................................54

Bibliography .............................................................................................................................................................................................................................56

iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 21645:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 300, Solid recovered fuels.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 21645:2021(E)
Introduction

The testing of solid recovered fuels (SRF) enables informed decisions about their subsequent handling

and use. In order to carry out a test on a solid recovered fuel, a sample of the material is required. Before

any sampling operation is devised, it is important that the objectives for sampling are clearly identified

and subsequently well executed to ensure that the expectations of any involved parties are recognized

and satisfied. The identification of objectives helps to define the level of testing required, e.g. thorough

examination or routine testing, and in addition desired reliability of testing / assessment and frequency

of testing. The sampling objectives, along with the sequence of operations required to fulfil them, are

detailed in an overall sampling plan. After a sampling plan has been prepared, the sampling of SRF itself

can be implemented.

This document is largely based on the work already done by CEN/TC 292 “Characterization of waste”

(now integrated in CEN/TC 444 “Environmental characterization of solid matrices”), in particular EN

[1] [2]
14899:2005 and CEN/TR 15310-1:2006 .

The main characteristic that makes SRF samples significantly different from other kinds of waste is

that SRFs are very often solid, but neither "granular" nor monolithic; it often happens that SRF samples

are fibrous-like materials. This typical characteristic of SRF implies that the statistical formula for

sampling of EN 14899:2005 and CEN/TR 15310-1:2006, Annex D are not applicable without amendment.

The "shape factor" ( f ) is additionally needed in the statistical formula.
Figure 1 shows the links between the essential elements of a testing program.

Sampling procedures are provided for a range of process streams and common storage conditions. The

sampling technique adopted depends on a combination of different characteristics of the material and

circumstances encountered at the sampling location. The determining factors are:
— the type of solid recovered fuel;

— the situation at the sampling location / the way in which the material occurs (e.g. in a stockpile, on

a conveyor belt, in a lorry);

— the (expected) degree of heterogeneity (e.g. monostreams, mixed fuels, blended fuels).

This document is primarily geared toward laboratories, producers, suppliers and purchasers of solid

recovered fuels, but is also useful for the authorities and inspection organizations.

[3]
Sampling of solid biofuels is described in ISO 18135 .
vi © ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 21645:2021(E)
Figure 1 — Links between the essential elements of a testing program
© ISO 2021 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 21645:2021(E)
Solid recovered fuels — Methods for sampling
1 Scope

This document specifies methods for taking samples of solid recovered fuels for example from

production plants, from deliveries or from stock. It includes manual and mechanical methods.

It is not applicable to solid recovered fuels that are formed by liquid or sludge, but it includes

dewatered sludge.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 21637, Solid recovered fuels — Terminology, definitions and descriptions
ISO 21640:— , Solid recovered fuels — Specifications and classes

ISO 21644, Solid recovered fuels — Methods for the determination of biomass content

ISO 21654, Solid recovered fuels — Determination of calorific value
ISO 21656, Solid recovered fuels — Determination of ash content

ISO 21660-3, Solid recovered fuels — Determination of moisture content using the oven dry method —

Part 3: Moisture in general analysis sample

ISO 21663, Solid recovered fuels — Methods for the determination of carbon (C), hydrogen (H) and nitrogen

(N) content

ISO 22167, Solid recovered fuels — Determination of the content of volatile matter

EN 15408, Solid recovered fuels — Method for the determination of sulphur (S), chlorine (Cl), fluorine (F)

and bromine (Br) content

EN 15410, Solid recovered fuels — Method for the determination of the content of major elements (Al, Ca,

Fe, K, Mg, Na, P, Si, Ti)

EN 15411, Solid recovered fuels — Methods for the determination of the content of trace elements (As, Ba,

Be, Cd, Co, Cr, Cu, Hg, Mo, Mn, Ni, Pb, Sb, Se, Tl, V and Zn)

EN 15415-1, Solid recovered fuels — Determination of particle size distribution — Part 1: Screen method

for small dimension particles

EN 15415-2, Solid recovered fuels — Determination of particle size distribution — Part 2: Maximum

projected length method (manual) for large dimension particles

EN 15415-3, Solid recovered fuels — Determination of particle size distribution — Part 3: Method by image

analysis for large dimension particles
CEN/TS 15401, Solid recovered fuels — Determination of bulk density

CEN/TR 15404, Solid recovered fuels — Methods for the determination of ash melting behaviour by using

characteristic temperatures
1) Under preparation. Stage at the time of publication ISO/FDIS 21640.
© ISO 2021 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 21645:2021(E)

CEN/TS 15405, Solid recovered fuels —Determination of density of pellets and briquettes

CEN/TS 15406, Solid recovered fuels —Determination of bridging properties of bulk material

CEN/TS 15412, Solid recovered fuels — Methods for the determination of metallic aluminum

CEN/TS 15414-1, Solid recovered fuels — Determination of moisture content using the oven dry method —

Part 1: Determination of total moisture by a reference method

CEN/TS 15414-2, Solid recovered fuels — Determination of moisture content using the oven dry method —

Part 2: Determination of total moisture by a simplified method

CEN/TS 15639, Solid recovered fuels — Determination of mechanical durability of pellets

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 21637 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
coefficient of variation

estimate of the standard deviation of a population from a sample (3.28) of n results divided by the mean

of that sample

Note 1 to entry: The coefficient of variation is frequently stated as a percentage.

[4]
Note 2 to entry: Adapted from Eurachem/Citac Guide CG 4 .
3.2
composite sample mass

amount of sample (3.28) taken from a lot (3.11) or a sub-lot (3.40) consisting of all the increments (3.9)

3.3
distribution factor

correction factor for the particle size distribution (3.20) of the material to be sampled

[SOURCE: ISO 21637:2020, 3.17]
3.4
drop flow

material flow falling over an overflow point or a drop point in a transport system

[SOURCE: ISO 21637:2020, 3.18]
3.5
duplicate sample
two samples (3.28) taken under comparable conditions

Note 1 to entry: This selection may be accomplished by taking units adjacent in time or space.

Note 2 to entry: The replicate sample is usually used to estimate sample variability.

[SOURCE: ISO 21637:2020, 3.23, modified – Note 2 to entry has been added.]
3.6
general analysis sample

sub-sample (3.41) of a laboratory sample (3.10) having a nominal top size of 1 mm or less and used for a

number of chemical and physical analyses
2 © ISO 2021 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 21645:2021(E)
3.7
heterogeneity

degree to which a property or type of particle of a solid recovered fuel (3.34) is not uniformly distributed

throughout a quantity of material
[SOURCE: ISO 21637:2020, 3.36]
3.8
homogeneity

degree to which a property or type of particle of a solid recovered fuel (3.34) is uniformly distributed

throughout a quantity of material
[SOURCE: ISO 21637:2020, 3.37]
3.9
increment

portion of solid recovered fuel (3.34) extracted from a lot (3.11) or sub-lot (3.40) in a single operation of

the sampling (3.30) device
[SOURCE: ISO 21637:2020, 3.39]
3.10
laboratory sample

composite sample (3.28) received by the laboratory on which sample preparation (3.29) procedures for

analysis are undertaken

Note 1 to entry: When the laboratory sample is further prepared by mixing, subdividing, particle size reduction

or by combinations of these operations, the result is the general analysis sample. A test portion is removed from

the general analysis sample for the performance of the test or for analysis. When no preparation of the laboratory

sample is required, the test portion may be taken directly from the laboratory sample.

3.11
lot
defined quantity of fuel for which the quality is to be determined
Note 1 to entry: A lot may be divided into sub-lots.
[5]
[SOURCE: ISO 13909-1:2016, 3.16 ]
3.12
mechanical durability
ability of densified fuels to remain intact during handling and transportation

Note 1 to entry: Typical measures of resistance are shock and/or abrasion as a consequence of handling and

transportation processes, characterized by disintegration and fines formulation.
Note 2 to entry: Examples are briquettes and pellets.
[SOURCE: ISO 21637:2020, 3.41]
3.13
minimum increment mass

minimum dimension or mass of the increment that is taken from a lot (3.11) in a single operation of the

sampling (3.29) device from the point of view of preserving its representativeness

3.14
minimum sample mass

minimum amount or dimension of the sample required during sampling (3.30) and sample preparation

(3.29) from the point of view of preserving its representativeness

Note 1 to entry: The minimum sample mass is at least equal to the increment mass multiplied by the number of

increments, and is linked directly to the nominal top size.
© ISO 2021 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 21645:2021(E)
3.15
moisture
water removable under specific conditions
Note 1 to entry: See also total moisture (3.43).
[SOURCE: ISO 21637:2020, 3.46, modified – Note 1 to entry has been added.]
3.16
nominal minimum size

smallest aperture size of the sieve used for determining the particle size distribution (3.20) of solid fuels

through which at least 5 % by mass of the material passes
3.17
nominal top size

smallest aperture size of the sieve used for determining the particle size distribution (3.20) of solid

recovered fuels (3.34) through which at least 95 % by mass of the total material passes through the sieve

[SOURCE: ISO 21637:2020, 3.48]
3.18
particle density
density of a single particle
Note 1 to entry: Pores within the particle are included.
[SOURCE: ISO 21637:2020, 3.52]
3.19
particle size
size of the fuel particles as determined in a solid fuel
Note 1 to entry: Different methods of determination can give different results.
Note 2 to entry: See also particle size distribution (3.20).
3.20
particle size distribution
proportions of various particle sizes (3.19) in a solid fuel
3.21
particle size reduction
reduction of the nominal top size (3.17) of a sample (3.28) or sub-sample (3.41)
3.22
planned increment mass

planned dimension or mass of the increment (3.9) that is taken from a lot (3.11) in a single operation of

the sampling (3.30) device
3.23
planned sample mass

sample (3.28) amount or dimension that is planned to be taken during sampling (3.29)

Note 1 to entry: The planned sample mass is derived from the minimum sample mass and includes additional

considerations regarding the sampling procedure, practical handling and storage and the required sample

amounts for analysis.

Note 2 to entry: The planned sample mass can be equal to the minimum sample mass.

4 © ISO 2021 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 21645:2021(E)
3.24
precision

closeness of agreement between independent test/measurement results obtained under stipulated

conditions

Note 1 to entry: Precision depends only on the distribution of random errors and does not relate to the true value

or the specified value.

Note 2 to entry: The measure of precision is usually expressed in terms of imprecision and computed as a

standard deviation of the test results or measurement results. Less precision is reflected by a larger standard

deviation.

Note 3 to entry: Quantitative measures of precision depend critically on the stipulated conditions.

[6]

[SOURCE: ISO 3534-2:2006, 3.3.4 , modified – Second sentence of Note 3 to entry has been removed.]

3.25
producer

organization or unit responsible for the production of solid recovered fuel (3.34)

Note 1 to entry: The producer can also be the supplier of the fuel.

Note 2 to entry: The producer may not directly produce or process non-hazardous waste into solid recovered

fuel but may receive material appropriate to its requirements and already meeting the minimum criteria of

ISO 21640:—.
[SOURCE: ISO 21637:2020, 3.60]
3.26
random sampling

taking a sample (3.28) at a random location within a specified range or from a specified lot (3.11) such that

every portion of the solid recovered fuel (3.34) would have the same chance of being part of the sample

Note 1 to entry: A random location is determined by lot.
3.27
replicate sampling

taking of increments (3.9) at intervals, which are combined in rotation into different containers to give

two or more samples (3.28) of approximately equal mass

Note 1 to entry: The replicate sampling is usually used to estimate sample variability.

3.28
sample

quantity of material, from a larger amount for which the quality is to be determined

Note 1 to entry: See also increment (3.9).

[SOURCE: ISO 21637:2020, 3.63, modified – Note 2 and 3 to entry have been removed.]

3.29
sample preparation

actions taken to obtain representative laboratory sample (3.10) or test portions (3.42) from the original

sample as received
[SOURCE: ISO 21637:2020, 3.66]
3.30
sampling
process of drawing or constituting a sample (3.28)
[SOURCE: ISO 21637:2020, 3.68]
© ISO 2021 – All rights reserved 5
---------------------- Page: 12 ----------------------
ISO 21645:2021(E)
3.31
sampling plan

predetermined procedure for the selection, withdrawal, preservation, transportation and preparation

of the portions to be removed from a population as a sample (3.28)
[SOURCE: ISO 21637:2020, 3.70]
3.32
sampling record

report which serves as a check list and provides the investigator with all necessary information about

the sampling (3.30) techniques applied at the site and any additional important information

[7]

[SOURCE: ISO 11074:2015, 4.4.26 , modified – Part of definition has been removed as irrelevant to the

context of this document.]
3.33
shape factor

factor that corrects the minimum sample mass (3.14) if the particles in a lot have not a regular shape (e.g.

spherical or cubic)
[SOURCE: ISO 21637:2020, 3.72]
3.34
solid recovered fuel

solid fuel for energy purposes according to ISO 21640:— derived from non-hazardous waste

Note 1 to entry: A number of terms can be used to describe fuels from waste that might (but not always) qualify

as solid recovered fuels. For example, refuse derived fuel, refuse derived paper and plastics densified fuel, waste

derived fuel, shredded light fraction, sewage sludge, end of life wood, fuel composed of either municipal solid waste,

industrial waste, commercial waste, construction and demolition waste, animal waste (e.g. meat and bone meal).

Note 2 to entry: This definition does not consider the value of the waste.

Note 3 to entry: Whether the input material is hazardous or non-hazardous is determined through national laws

and directives or by categorization of the fuel through the annexes in the Basel Convention on the control of

transboundary movements of hazardous wastes and their disposal.
[SOURCE: ISO 21637:2020, 3.75]
3.35
specification
document stating requirements
Note 1 to entry: See also specification of solid recovered fuels (3.36).
[8]

[SOURCE: ISO 9000:2015, 3.8.7 , modified - Example and notes to entry have been removed/replaced.]

3.36
specification of solid recovered fuels
list of properties that characterize solid recovered fuel (3.34)
Note 1 to entry: A template for such specification is given in ISO 21640:—.
[SOURCE: ISO 21637:2020, 3.76, modified – Note 1 to entry has been added.]
3.37
static lot

lot (3.11) that is not in motion during the sampling (3.30), or transported by a conveyor or alternative

transport system
[SOURCE: ISO 21637:2020, 3.77]
6 © ISO 2021 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 21645:2021(E)
3.38
stratified random sampling

stratified sample (3.28) constituting by increments which are taken randomly within each stratum

3.39
stratified sampling

sampling (3.30) constituting by increments taken from identified subparts (strata) of the parent

population

Note 1 to entry: Definition derived from ‘stratified sample’ as defined in ISO 21637:2020, 3.78.

3.40
sub-lot
part of a lot (3.11) for which a test result is required
[SOURCE: ISO 21637:2020, 3.81]
3.41
sub-sample
portion of a sample (3.28)

Note 1 to entry: A sub-sample is obtained by procedures in which the items of interest are randomly distributed

in part of equal or unequal size.

Note 2 to entry: A sub-sample may be either a portion of the sample obtained by selection or division of the

sample itself, or the final sample of a multistage sample preparation.
[SOURC
...

NORME ISO
INTERNATIONALE 21645
Première édition
2021-03
Combustibles solides de
récupération — Méthodes
d'échantillonnage
Solid recovered fuels — Methods for sampling
Numéro de référence
ISO 21645:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 21645:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 21645:2021(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles ....................................................................................................................................................................................................................... 8

5 Principe .......................................................................................................................................................................................................................... 8

6 Élaboration d'un plan d'échantillonnage ................................................................................................................................... 9

6.1 Principe ......................................................................................................................................................................................................... 9

6.2 Définition des objectifs généraux ........................................................................................................................................... 9

6.3 Définition d'un lot et détermination de la taille du lot ......................................................................................10

6.3.1 Généralités .........................................................................................................................................................................10

6.3.2 Définition d'un lot dans le cas d'un échantillonnage dans un flux de matériau .....10

6.3.3 Définition d'un lot dans le cas d'un transport par véhicule .....................................................10

6.3.4 Définition d'un lot dans le cas d'un transport par navire ..........................................................10

6.3.5 Définition d'un lot dans le cas d'un échantillonnage dans un lot statique .................10

6.4 Détermination de la procédure d'échantillonnage ...............................................................................................10

6.5 Détermination du nombre de prélèvements élémentaires ...........................................................................11

6.6 Détermination de la masse minimale d'échantillon ............................................................................................11

6.7 Détermination de la masse minimale de prélèvement élémentaire ......................................................11

6.7.1 Détermination de la masse minimale de prélèvement élémentaire pour

les flux de matériaux .................................................................................................................................................11

6.7.2 Détermination de la masse minimale de prélèvement élémentaire pour

les lots statiques, les véhicules ou les navires .....................................................................................12

6.8 Détermination du prélèvement élémentaire prévu et des quantités prévues de

l'échantillon ............................................................................................................................................................................................12

6.9 Choix de la distribution des prélèvements élémentaires au sein d'un lot ........................................12

6.9.1 Généralités .........................................................................................................................................................................12

6.9.2 Détermination de la distribution des prélèvements élémentaires lors de

l'échantillonnage dans un flux de matériau ..........................................................................................13

6.9.3 Détermination de la distribution des prélèvements élémentaires lors des

échantillonnages dans un ou des véhicules ...........................................................................................13

6.9.4 Mise en œuvre de l'échantillonnage dans un lot statique .........................................................14

6.10 Équipement d'échantillonnage et mises en œuvre ...............................................................................................14

7 Mise en œuvre du plan d'échantillonnage ..............................................................................................................................15

7.1 Étapes préalables à l'échantillonnage réel ...................................................................................................................15

7.2 Étapes pendant l'échantillonnage .......................................................................................................................................15

7.3 Étapes postérieures à l'échantillonnage ........................................................................................................................15

8 Manipulation et stockage des échantillons ...........................................................................................................................15

9 Fidélité .........................................................................................................................................................................................................................16

Annexe A (normative) Procédure à suivre pour l'élaboration d'un plan d'échantillonnage ..................17

Annexe B (normative) Plan d'échantillonnage .......................................................................................................................................20

Annexe C (informative) Exemple de plan d'échantillonnage ...................................................................................................24

Annexe D (normative) Équipement d'échantillonnage et mises en œuvre ...............................................................29

Annexe E (normative) Détermination de la masse minimale d'échantillon ............................................................35

Annexe F (normative) Détermination de la masse de prélèvement élémentaire pour

l'échantillonnage dans les flux de matériaux ......................................................................................................................40

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 21645:2021(F)
Annexe G (normative) Détermination de la masse de prélèvement élémentaire pour

l'échantillonnage dans les lots statiques, les véhicules ou les navires .....................................................43

Annexe H (normative) Mise en œuvre du plan d'échantillonnage pour un flux de matériau ................44

Annexe I (normative) Mise en œuvre du plan d'échantillonnage dans un lot statique ou un

véhicule .......................................................................................................................................................................................................................49

Annexe J (normative) Masse minimale d'échantillon requise pour l'analyse ........................................................51

Annexe K (informative) Informations supplémentaires sur la fidélité .........................................................................55

Annexe L (informative) Exemples d'échantillonnage stratifié et stratifié au hasard .....................................58

Bibliographie ...........................................................................................................................................................................................................................60

iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 21645:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 300, Combustibles solides de

récupération.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 21645:2021(F)
Introduction

Les essais sur le combustible solide de récupération (CSR) permettent de prendre des décisions

éclairées sur sa manipulation et son utilisation ultérieures. Pour mener un essai sur un combustible

solide de récupération, il est nécessaire de disposer d'un échantillon du matériau. Avant de concevoir

une opération d'échantillonnage, quelle qu'elle soit, il est important d'identifier clairement les objectifs

de l'échantillonnage et de l'exécuter correctement pour garantir que les attentes de toutes les parties

concernées soient satisfaites. L'identification des objectifs permet de définir le niveau d'essai exigé (par

exemple, examen complet ou essai de routine) en plus du niveau de confiance souhaité pour l'essai/

évaluation et la fréquence des essais. Les objectifs de l'échantillonnage, ainsi que la séquence des

opérations exigées pour les remplir, sont décrits dans un plan d'échantillonnage global. À la suite de la

préparation du plan d'échantillonnage, l'échantillonnage des CSR à proprement parler peut commencer.

Le présent document est principalement fondé sur les travaux existants du CEN/TC 292 «Caractérisation

des déchets» (qui est à présent intégré au CEN/TC 444 «Méthodes d'essai pour la caractérisation

[1]

environnementale des matrices solides») et en particulier sur l'EN 14899:2005 et le CEN/TR 15310-

[2]
1:2006 .

La principale caractéristique qui différencie les échantillons de CSR des autres types de déchets est le

fait qu'ils soient très souvent solides, mais non «granulaires» ni monolithiques. Souvent, les échantillons

de CSR sont des matières presque fibreuses. Cette caractéristique type des CSR implique que les

formules statistiques d'échantillonnage de l'EN 14899:2005 et du CEN/TR 15310-1:2006, Annexe D,

ne sont pas applicables sans amendement. Le «facteur de forme» (f) est également nécessaire dans la

formule statistique.

La Figure 1 présente les liens entre les éléments essentiels d'un programme d'essai.

Les procédures d'échantillonnage sont fournies pour divers flux de traitement et conditions de

stockage courantes. La technique d'échantillonnage adoptée dépend d'une combinaison de différentes

caractéristiques du matériau et des circonstances rencontrées à l'emplacement d'échantillonnage. Les

facteurs déterminants sont les suivants:
— le type de combustible solide de récupération;

— la situation à l'emplacement d'échantillonnage/la manière dont se présente le matériau (par exemple,

en pile, sur une bande transporteuse, dans un camion);

— le degré d'hétérogénéité (attendu) (par exemple, sources uniques, assemblage de combustibles,

mélange de combustibles).

Le présent document s'adresse principalement aux laboratoires, aux producteurs, aux fournisseurs et

aux acheteurs de combustibles solides de récupération, mais il est également utile pour les autorités et

les organismes de contrôle.
[3]
L'échantillonnage des biocombustibles solides est décrit dans l'ISO 18135 .
vi © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 21645:2021(F)
Figure 1 — Liens entre les éléments essentiels d'un programme d'essai
© ISO 2021 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 21645:2021(F)
Combustibles solides de récupération — Méthodes
d'échantillonnage
1 Domaine d'application

Le présent document spécifie les méthodes de prélèvement d'échantillons de combustibles solides de

récupération dans les usines de production, lors des livraisons ou dans les stocks. Il inclut des méthodes

manuelles et mécaniques.

Le présent document n'est pas applicable aux combustibles solides de récupération formés par des

liquides ou des boues, mais il inclut la boue déshydratée.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 21637, Combustibles solides de récupération — Vocabulaire
ISO 21640:— , Combustibles solides de récupération —Spécifications et classes

ISO 21644, Combustibles solides de récupération — Méthode de détermination de la teneur en biomasse

ISO 21654, Combustibles solides de récupération — Détermination du pouvoir calorifique

ISO 21656, Combustibles solides de récupération — Détermination de la teneur en cendres

ISO 21660-3, Combustibles solides de récupération — Détermination de l’humidité par la méthode de

séchage à l’étuve — Partie 3: Humidité de l’échantillon pour analyse générale

ISO 21663, Combustibles solides de récupération — Méthodes de détermination de la teneur en carbone (C),

hydrogène (H), azote (N) et soufre (S) par la méthode instrumentale

ISO 22167, Combustibles solides de récupération — Détermination de la teneur en composés volatils

EN 15408, Combustibles solides de récupération — Méthodes pour la détermination de la teneur en

soufre (S), en chlore (Cl), en fluor (F) et en brome (Br)

EN 15410, Combustibles solides de récupération — Méthodes pour la détermination de la teneur en

éléments majeurs (Al, Ca, Fe, K, Mg, Na, P, Si et Ti)

EN 15411, Combustibles solides de récupération — Méthodes de détermination de la teneur en éléments à

l’état de traces (As, Ba, Be, Cd, Co, Cr, Cu, Hg, Mo, Mn, Ni, Pb, Sb, Se, Tl, V et Zn)

EN 15415-1, Combustibles solides de récupération — Détermination de la distribution granulométrique —

Partie 1: Méthode de criblage pour des particules de petites dimensions

EN 15415-2, Combustibles solides de récupération — Détermination de la distribution granulométrique —

Partie 2: Méthode (manuelle) de projection de la longueur maximale des particules de grande dimension

EN 15415-3, Combustibles solides de récupération — Détermination de la distribution granulométrique —

Partie 3: Méthode par analyse d’images des particules de grande dimension
1) En cours d'élaboration. (Stade à la date de publication: ISO/FDIS 21640).
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO 21645:2021(F)

CEN/TS 15401, Combustibles solides de récupération — Méthode de détermination de la densité apparente

CEN/TR 15404, Combustibles solides de récupération — Méthode de détermination de la fusibilité des

cendres à l’aide de températures caractéristiques

CEN/TS 15405, Combustibles solides de récupération — Méthodes pour la détermination de la densité des

granulés et des briquettes

CEN/TS 15406, Combustibles solides de récupération — Méthode de détermination des propriétés de

formation de voûte dans les matériaux en vrac

CEN/TS 15412, Combustibles solides de récupération — Méthode de détermination de l’aluminium total

CEN/TS 15414-1, Combustibles solides de récupération — Détermination de l’humidité par la méthode de

séchage à l’étuve — Partie 1: Détermination de l’humidité totale par une méthode de référence

CEN/TS 15414-2, Combustibles solides de récupération — Détermination de l’humidité par la méthode de

séchage à l’étuve — Partie 2: Détermination de l’humidité totale par une méthode simplifiée

CEN/TS 15639, Combustibles solides de récupération — Méthode de détermination de la résistance des

granulés
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 21637 ainsi que les

suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
coefficient de variation

estimation de l'écart-type d'une population à partir d'un échantillon (3.28) de n résultats, divisé par la

moyenne de cet échantillon

Note 1 à l'article: Le coefficient de variation est souvent exprimé en pourcentage.

[4]
Note 2 à l'article: Adapté du guide Eurachem/Citac CG 4 .
3.2
masse de l'échantillon composite

quantité d'échantillon (3.28) prélevée d'un lot (3.11) ou d'un sous-lot (3.40) constitué de tous les

prélèvements élémentaires (3.9)
3.3
facteur de distribution

facteur de correction de la distribution ganulométrique (3.20) d'un matériau à échantillonner

[SOURCE: ISO 21637:2020, 3.17]
3.4
flux déversé

flux de matériau qui se déverse sur un point de débordement ou un point de chute dans un système de

transport
[SOURCE: ISO 21637:2020, 3.18]
2 © ISO 2021 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 21645:2021(F)
3.5
échantillon en double
deux échantillons (3.28) prélevés dans des conditions comparables

Note 1 à l'article: Cette sélection peut être accompagnée du prélèvement d'unités voisines dans le temps ou

l'espace.

Note 2 à l'article: Le réplicat d'échantillon est habituellement utilisé pour estimer la variabilité des échantillons.

[SOURCE: ISO 21637:2020, 3.23, modifiée — La Note 2 à l'article a été ajoutée.]
3.6
échantillon pour analyse générale

sous-échantillon (3.41) d'un échantillon pour laboratoire (3.10) ayant une dimension nominale qui est

inférieure ou égale à 1 mm et utilisé pour un certain nombre d'analyses chimiques et physiques

3.7
hétérogénéité

degré selon lequel une propriété ou un type de particules d'un combustible solide de récupération (3.34)

n'est pas réparti de manière uniforme dans une quantité de matériau
[SOURCE: ISO 21637:2020, 3.36]
3.8
homogénéité

degré auquel une propriété ou un type de particules d'un combustible solide de récupération (3.34) est

réparti de manière uniforme dans une quantité de matériau
[SOURCE: ISO 21637:2020, 3.37]
3.9
prélèvement élémentaire

portion de combustible solide de récupération (3.34) extraite d'un lot (3.11) ou d'un sous-lot (3.40) en une

seule opération du dispositif d'échantillonnage (3.30)
[SOURCE: ISO 21637:2020, 3.39]
3.10
échantillon pour laboratoire

échantillon (3.28) composite reçu par le laboratoire, sur lequel les procédures de préparation de

l'échantillon (3.29) sont exécutées en vue de son analyse

Note 1 à l'article: Lorsque l'échantillon pour laboratoire subit une préparation supplémentaire par mélange,

subdivision, réduction de la granulométrie ou par une combinaison de ces opérations, le résultat est l'échantillon

pour analyse générale. Une prise d'essai est prélevée de l'échantillon pour analyse générale en vue de la

réalisation de l'essai ou pour analyse. Lorsqu'aucune préparation de l'échantillon pour laboratoire n'est exigée, la

prise d'essai peut être prélevée directement dans l'échantillon pour laboratoire.

3.11
lot
quantité définie de combustible dont la qualité doit être déterminée
Note 1 à l'article: Un lot peut être divisé en sous-lots.
[5]
[SOURCE: ISO 13909-1:2016, 3.16 ]
3.12
résistance mécanique

capacité d'éléments de combustibles densifiés à demeurer intacts durant la manutention et le transport

Note 1 à l'article: Les mesures typiques de la résistance sont le choc et/ou l'abrasion résultant des processus de

manutention et de transport, dont la caractéristique est la désintégration et la formation de fines.

© ISO 2021 – Tous droits réservés 3
---------------------- Page: 10 ----------------------
ISO 21645:2021(F)
Note 2 à l'article: Les briquettes et les granulés sont des exemples.
[SOURCE: ISO 21637:2020, 3.41]
3.13
masse minimale de prélèvement élémentaire

dimension ou masse minimale du prélèvement élémentaire pratiqué sur un lot (3.11) en une seule

opération du dispositif d'échantillonnage (3.29), en vue de préserver sa représentativité

3.14
masse minimale d'échantillon

quantité ou dimension minimale de l'échantillon requis au cours de l'échantillonnage (3.30) et de la

préparation de l'échantillon (3.29) en vue de préserver sa représentativité

Note 1 à l'article: La masse minimale d'échantillon est au moins égale à la masse du prélèvement élémentaire

multipliée par le nombre de prélèvements élémentaires et elle est directement liée à la dimension nominale.

3.15
humidité
eau pouvant être retirée dans des conditions spécifiques
Note 1 à l'article: Voir aussi le taux d'humidité (3.43).
[SOURCE: ISO 21637:2020, 3.46, modifiée — La Note 1 à l'article a été ajoutée.]
3.16
taille inférieure nominale

plus petite taille de l'ouverture du tamis utilisé pour déterminer la distribution granulométrique (3.20)

des combustibles solides, qui laisse passer au moins 5 % de la masse du matériau
3.17
dimension nominale

plus petite taille de l'ouverture du tamis utilisée, pour déterminer la distribution granulométrique (3.20)

de combustibles solides de récupération (3.34), à travers laquelle passent au moins 95 % en masse du

matériau
[SOURCE: ISO 21637:2020, 3.48]
3.18
masse volumique unitaire
densité d'une particule isolée
Note 1 à l'article: Les pores d'une particule sont inclus.
[SOURCE: ISO 21637:2020, 3.52]
3.19
granulométrie

taille des particules de combustible telle que déterminée dans un combustible solide

Note 1 à l'article: Des méthodes de détermination différentes peuvent donner des résultats différents.

Note 2 à l'article: Voir aussi distribution granulométrique (3.20).
3.20
distribution granulométrique
proportions de différentes granulométries (3.19) dans un combustible solide
3.21
réduction de la granulométrie

réduction de la dimension nominale (3.17) d'un échantillon (3.28) ou d'un sous-échantillon (3.41)

4 © ISO 2021 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 21645:2021(F)
3.22
masse prévue du prélèvement élémentaire

dimension ou masse prévue du prélèvement élémentaire (3.9) pratiqué sur un lot (3.11) en une seule

opération du dispositif d'échantillonnage (3.30)
3.23
masse prévue de l'échantillon

quantité ou dimension d'échantillon (3.28) qu'il est prévu de prélever lors de l'échantillonnage (3.29)

Note 1 à l'article: La masse prévue de l'échantillon est déterminée à partir de la masse minimale d'échantillon et

comprend des considérations supplémentaires concernant la procédure d'échantillonnage, la manipulation et le

stockage pratiques, ainsi que les quantités d'échantillon requises pour l'analyse.

Note 2 à l'article: La masse prévue de l'échantillon peut être égale à la masse minimale d'échantillon.

3.24
fidélité

étroitesse d'accord entre des résultats d'essai/de mesure indépendants obtenus sous des conditions

stipulées

Note 1 à l'article: La fidélité dépend uniquement de la distribution des erreurs aléatoires et n'a aucune relation

avec la valeur vraie ou la valeur spécifiée.

Note 2 à l'article: La mesure de la fidélité est généralement exprimée en termes d'infidélité et est calculée à partir de

l'écart-type des résultats d'essai ou des résultats de mesure. Une fidélité faible est reflétée par un grand écart-type.

Note 3 à l'article: Les mesures quantitatives de la fidélité dépendent de façon critique des conditions stipulées.

[6]

[SOURCE: ISO 3534-2:2006, 3.3.4 , modifiée — La seconde phrase de la Note 3 a été supprimée.]

3.25
producteur

organisme ou unité responsable de la production du combustible solide de récupération (3.34)

Note 1 à l'article: Le producteur peut également être le fournisseur de combustible.

Note 2 à l'article: Le producteur ne peut pas produire ou transformer directement des déchets non dangereux en

combustible solide de récupération, mais il peut recevoir des matériaux appropriés à ses exigences et répondant

déjà aux critères minimums de l'ISO 21640:—.
[SOURCE: ISO 21637:2020, 3.60]
3.26
échantillonnage au hasard

prélèvement d'un échantillon (3.28) à un emplacement au hasard à l'intérieur d'une fourchette spécifiée

ou dans un lot (3.11) donné, afin de permettre à chaque portion de combustible solide de récupération

(3.34) d'être contenue dans l'échantillon prélevé avec la même probabilité
Note 1 à l'article: Un emplacement au hasard est déterminé par lot.
3.27
réplicat d'échantillon

prélèvements élémentaires (3.9) par intervalles, qui sont combinés en rotation dans différents conteneurs

en vue de donner deux ou plusieurs échantillons (3.28) de masse approximativement égale

Note 1 à l'article: Le réplicat d'échantillon est habituellement utilisé pour estimer la variabilité des échantillons.

3.28
échantillon

quantité de matériau, représentative d'une quantité plus importante dont la qualité doit être déterminée

Note 1 à l'article: Voir également prélèvement élémentaire (3.9).
© ISO 2021 – Tous droits réservés 5
---------------------- Page: 12 ----------------------
ISO 21645:2021(F)

[SOURCE: ISO 21637:2020, 3.63, modifiée — Les Notes 2 et 3 à l'article ont été supprimées.]

3.29
préparation de l'échantillon

actions menées pour obtenir des échantillons pour laboratoire (3.10) ou des prises d'essai (3.42)

représentatifs de l'échantillon d'origine dans l'état de réception
[SOURCE: ISO 21637:2020, 3.66]
3.30
échantillonnage
processus de prélèvement ou de constitution d'un échantillon (3.28)
[SOURCE: ISO 21637:2020, 3.68]
3.31
plan d'échantillonnage

procédure déterminée à l'avance pour sélectionner, retirer, conserver, transporter et préparer les

portions prélevées dans une population, pour constituer un échantillon (3.28)
[SOURCE: ISO 21637:2020, 3.70]
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 21645
ISO/TC 300
Solid recovered fuels — Methods for
Secretariat: SFS
sampling
Voting begins on:
2020­11­27
Combustibles solides de récupération — Méthodes d'échantillonnage
Voting terminates on:
2021­01­22
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 21645:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 21645:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 21645:2020(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Symbols .......................................................................................................................................................................................................................... 8

5 Principle ........................................................................................................................................................................................................................ 8

6 Development of a sampling plan.......................................................................................................................................................... 9

6.1 Principle ........................................................................................................................................................................................................ 9

6.2 Definition of overall objectives...............................................................................................................................................10

6.3 Definition of a lot and determining lot size .................................................................................................................10

6.3.1 General...................................................................................................................................................................................10

6.3.2 Definition of a lot in case of sampling from a material flow ....................................................10

6.3.3 Definition of a lot in case of transport by a vehicle .........................................................................10

6.3.4 Definition of a lot in case of transport by ship ....................................................................................10

6.3.5 Definition of a lot in case of sampling from a static lot ................................................................10

6.4 Determination of the sampling procedure...................................................................................................................11

6.5 Determination of the number of increments .............................................................................................................11

6.6 Determination of minimum sample mass ....................................................................................................................11

6.7 Determination of the minimum increment mass ...................................................................................................11

6.7.1 Determination of minimum increment mass for material flows.........................................11

6.7.2 Determination of the minimum increment mass for static lots, vehicles or

ships .........................................................................................................................................................................................12

6.8 Determination of the planned increment and planned sample amounts .........................................12

6.9 Selection of distribution of increments over a lot .................................................................................................12

6.9.1 General...................................................................................................................................................................................12

6.9.2 Determination of the distribution of the increments when sampling from

a material flow ................................................................................................................................................................13

6.9.3 Determination of the distribution of the increments when sampling from

a vehicle(s) .........................................................................................................................................................................13

6.9.4 Implementation of sampling from a static lot .....................................................................................14

6.10 Sampling equipment and implements .............................................................................................................................14

7 Implementation of the sampling plan .........................................................................................................................................14

7.1 Steps before actual sampling ...................................................................................................................................................14

7.2 Steps during sampling ...................................................................................................................................................................15

7.3 Steps after sampling ........................................................................................................................................................................15

8 Handling and storage of samples .....................................................................................................................................................15

9 Precision ....................................................................................................................................................................................................................15

Annex A (normative) Procedure for the development of a sampling plan ................................................................17

Annex B (normative) Sampling plan ..................................................................................................................................................................20

Annex C (informative) Example of a sampling plan ...........................................................................................................................24

Annex D (normative) Sampling equipment and implements ..................................................................................................29

Annex E (normative) Determination of minimum sample mass ..........................................................................................34

Annex F (normative) Determination of increment mass for sampling from material flows ..................39

Annex G (normative) Determination of increment mass for sampling from static lots,

vehicles or ships .................................................................................................................................................................................................42

Annex H (normative) Implementation of sampling plan from a material flow ....................................................43

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 21645:2020(E)

Annex I (normative) Implementation of the sampling plan from a static lot or vehicle .............................47

Annex J (normative) Minimum sample mass required for analysis .................................................................................49

Annex K (informative) Additional information about precision ..........................................................................................53

Annex L (informative) Examples for stratified and stratified random sampling ................................................56

Bibliography .............................................................................................................................................................................................................................58

iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 21645:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 300, Solid recovered fuels.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/FDIS 21645:2020(E)
Introduction

The testing of solid recovered fuels (SRF) enables informed decisions about their subsequent handling

and use. In order to carry out a test on a solid recovered fuel, a sample of the material is required. Before

any sampling operation is devised, it is important that the objectives for sampling are clearly identified

and subsequently well executed to ensure that the expectations of any involved parties are recognized

and satisfied. The identification of objectives helps to define the level of testing required, e.g. thorough

examination or routine testing, and in addition desired reliability of testing / assessment and frequency

of testing. The sampling objectives, along with the sequence of operations required to fulfil them, are

detailed in an overall sampling plan. After a sampling plan has been prepared, the sampling of SRF itself

can be implemented.

This document is largely based on the work already done by CEN/TC 292 “Characterization of waste”

(now integrated in CEN/TC 444 “Environmental characterization of solid matrices”), in particular EN

[1] [2]
14899:2005 and CEN/TR 15310­1:2006 .

The main characteristic that makes SRF samples significantly different from other kinds of waste is

that SRFs are very often solid, but neither "granular" nor monolithic; it often happens that SRF samples

are fibrous-like materials. This typical characteristic of SRF implies that the statistical formula for

sampling of EN 14899:2005 and CEN/TR 15310-1:2006, Annex D are not applicable without amendment.

The "shape factor" ( f ) is additionally needed in the statistical formula.
Figure 1 shows the links between the essential elements of a testing program.

Sampling procedures are provided for a range of process streams and common storage conditions. The

sampling technique adopted depends on a combination of different characteristics of the material and

circumstances encountered at the sampling location. The determining factors are:
— the type of solid recovered fuel;

— the situation at the sampling location / the way in which the material occurs (e.g. in a stockpile, on

a conveyor belt, in a lorry);

— the (expected) degree of heterogeneity (e.g. monostreams, mixed fuels, blended fuels).

This document is primarily geared toward laboratories, producers, suppliers and purchasers of solid

recovered fuels, but is also useful for the authorities and inspection organizations.

[3]
Sampling of solid biofuels is described in ISO 18135 .
vi © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/FDIS 21645:2020(E)
Figure 1 — Links between the essential elements of a testing program
© ISO 2020 – All rights reserved vii
---------------------- Page: 7 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 21645:2020(E)
Solid recovered fuels — Methods for sampling
1 Scope

This document specifies methods for taking samples of solid recovered fuels for example from

production plants, from deliveries or from stock. It includes manual and mechanical methods.

It is not applicable to solid recovered fuels that are formed by liquid or sludge, but it includes

dewatered sludge.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 21637:2020, Solid recovered fuels — Terminology, definitions and descriptions

ISO 21640:—, Solid recovered fuels — Specifications and classes

ISO 21644:2020, Solid recovered fuels — Methods for the determination of biomass content

ISO 21654:—, Solid recovered fuels — Determination of calorific value
ISO 21656:—, Solid recovered fuels — Determination of ash content

ISO 21660­3:—, Solid recovered fuels — Determination of moisture content using the oven dry method —

Part 3: Moisture in general analysis sample

ISO 21663:2020, Solid recovered fuels — Methods for the determination of carbon (C), hydrogen (H) and

nitrogen (N) content

ISO 22167:—, Solid recovered fuels — Determination of the content of volatile matter

EN 15408, Solid recovered fuels — Method for the determination of sulphur (S), chlorine (Cl), fluorine (F)

and bromine (Br) content

EN 15410, Solid recovered fuels — Method for the determination of the content of major elements (Al, Ca,

Fe, K, Mg, Na, P, Si, Ti)

EN 15411, Solid recovered fuels — Methods for the determination of the content of trace elements (As, Ba,

Be, Cd, Co, Cr, Cu, Hg, Mo, Mn, Ni, Pb, Sb, Se, Tl, V and Zn)

EN 15415­1, Solid recovered fuels — Determination of particle size distribution — Part 1: Screen method

for small dimension particles
1) Under preparation. (Stage at the time of publication ISO/FDIS 21640.)
2) Under preparation. (Stage at the time of publication ISO/FDIS 21654.)
3) Under preparation. (Stage at the time of publication ISO/FDIS 21656.)
4) Under preparation. (Stage at the time of publication ISO/DIS 21660­3.)
5) Under preparation. (Stage at the time of publication ISO/FDIS 22167.)

6) To be transformed to an ISO standard, intended to be back adopted as European standard.

7) To be transformed to an ISO standard, intended to be back adopted as European standard.

© ISO 2020 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO/FDIS 21645:2020(E)

EN 15415­2, Solid recovered fuels — Determination of particle size distribution — Part 2: Maximum

projected length method (manual) for large dimension particles

EN 15415­3, Solid recovered fuels — Determination of particle size distribution — Part 3: Method by image

analysis for large dimension particles
CEN/TS 15401, Solid recovered fuels — Determination of bulk density

CEN/TR 15404, Solid recovered fuels — Methods for the determination of ash melting behaviour by using

characteristic temperatures

CEN/TS 15405, Solid recovered fuels —Determination of density of pellets and briquettes

CEN/TS 15406, Solid recovered fuels —Determination of bridging properties of bulk material

CEN/TS 15412, Solid recovered fuels — Methods for the determination of metallic aluminum

CEN/TS 15414­1, Solid recovered fuels — Determination of moisture content using the oven dry method —

Part 1: Determination of total moisture by a reference method

CEN/TS 15414­2, Solid recovered fuels — Determination of moisture content using the oven dry method —

Part 2: Determination of total moisture by a simplified method

CEN/TS 15639, Solid recovered fuels — Determination of mechanical durability of pellets

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 21637:2020 and the

following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
coefficient of variation

estimate of the standard deviation of a population from a sample (3.27) of n results divided by the mean

of that sample

Note 1 to entry: The coefficient of variation is frequently stated as a percentage.

Note 2 to entry: Adapted from Eurachem/Citac Guide CG 4.
3.2
composite sample mass

amount of sample (3.27) taken from a lot (3.11) or a sub-lot (3.39) consisting of all the increments

3.3
distribution factor

correction factor for the particle size distribution (3.20) of the material to be sampled

[SOURCE: ISO 21637:2020, 3.17]
3.4
drop flow

material flow falling over an overflow point or a drop point in a transport system

[SOURCE: ISO 21637:2020, 3.18]
2 © ISO 2020 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/FDIS 21645:2020(E)
3.5
duplicate sample
two samples (3.27) taken under comparable conditions

Note 1 to entry: This selection may be accomplished by taking units adjacent in time or space.

Note 2 to entry: The replicate sample is usually used to estimate sample variability.

[SOURCE: ISO 21637:2020, 3.23, modified – Note 2 to entry has been added.]
3.6
general analysis sample

sub-sample (3.40) of a laboratory sample (3.27) having a nominal top size of 1 mm or less and used for a

number of chemical and physical analyses
3.7
heterogeneity

degree to which a property or type of particle of a solid recovered fuel (3.33) is not uniformly distributed

throughout a quantity of material
[SOURCE: ISO 21637:2020, 3.36]
3.8
homogeneity

degree to which a property or type of particle of a solid recovered fuel (3.33) is uniformly distributed

throughout a quantity of material
[SOURCE: ISO 21637:2020, 3.37]
3.9
increment

portion of solid recovered fuel extracted from a lot or sub-lot (3.39) in a single operation of the sampling

(3.29) device
[SOURCE: ISO 21637:2020, 3.39]
3.10
laboratory sample

composite sample (3.27) received by the laboratory on which sample preparation procedures for

analysis are undertaken

Note 1 to entry: When the laboratory sample is further prepared by mixing, subdividing, particle size reduction

or by combinations of these operations, the result is the general analysis sample. A test portion is removed from

the general analysis sample for the performance of the test or for analysis. When no preparation of the laboratory

sample is required, the test portion may be taken directly from the laboratory sample.

3.11
lot
defined quantity of fuel for which the quality is to be determined
Note 1 to entry: A lot may be divided into sub-lots.
[SOURCE: ISO 13909­1:2016, 3.16]
3.12
mechanical durability
ability of densified fuels to remain intact during handling and transportation

Note 1 to entry: Typical measures of resistance are shock and/or abrasion as a consequence of handling and

transportation processes, characterized by disintegration and fines formulation.
Note 2 to entry: Examples are briquettes and pellets.
© ISO 2020 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO/FDIS 21645:2020(E)
[SOURCE: ISO 21637:2020, 3.41]
3.13
minimum increment mass

minimum dimension or mass of the increment that is taken from a lot (3.11) in a single operation of the

sampling (3.29) device from the point of view of preserving its representativeness

3.14
minimum sample mass

minimum amount or dimension of the sample required during sampling (3.29) and sample (3.27)

preparation from the point of view of preserving its representativeness

Note 1 to entry: The minimum sample mass is at least equal to the increment mass multiplied by the number of

increments, and is linked directly to the nominal top size.
3.15
moisture
water removable under specific conditions
Note 1 to entry: See also total moisture (3.40).
[SOURCE: ISO 21637:2020, 3.46, modified – Note 1 to entry has been added.]
3.16
nominal minimum size

smallest aperture size of the sieve used for determining the particle size distribution (3.20) of solid fuels

through which at least 5 % by mass of the material passes
3.17
nominal top size

smallest aperture size of the sieve used for determining the particle size (3.19) distribution of solid

recovered fuels (3.33) through which at least 95 % by mass of the total material passes through the sieve

[SOURCE: ISO 21637:2020, 3.48]
3.18
particle density
density of a single particle
Note 1 to entry: Pores within the particle are included.
[SOURCE: ISO 21637:2020, 3.52]
3.19
particle size
size of the fuel particles as determined in a solid fuel
Note 1 to entry: Different methods of determination can give different results.
Note 2 to entry: See also particle size distribution (3.20).
3.20
particle size distribution
proportions of various particle sizes (3.19) in a solid fuel
3.20.1
particle size reduction
reduction of the nominal top size of a sample (3.27) or sub­sample
4 © ISO 2020 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/FDIS 21645:2020(E)
3.21
planned increment mass

planned dimension or mass of the increment that is taken from a lot in a single operation of the sampling

(3.29) device
3.22
planned sample mass

sample (3.27) amount or dimension that is planned to be taken during sampling (3.29)

Note 1 to entry: The planned sample mass is derived from the minimum sample mass and includes additional

considerations regarding the sampling procedure, practical handling and storage and the required sample

amounts for analysis.

Note 2 to entry: The planned sample mass can be equal to the minimum sample mass.

3.23
precision

closeness of agreement between independent test/measurement results obtained under stipulated

conditions

Note 1 to entry: Precision depends only on the distribution of random errors and does not relate to the true value

or the specified value.

Note 2 to entry: The measure of precision is usually expressed in terms of imprecision and computed as a

standard deviation of the test results or measurement results. Less precision is reflected by a larger standard

deviation.

Note 3 to entry: Quantitative measures of precision depend critically on the stipulated conditions.

[SOURCE: ISO 3534-2:2006, 3.3.4, modified – Second sentence of Note 3 to entry has been removed.]

3.24
producer

organization or unit responsible for the production of solid recovered fuel (3.33)

Note 1 to entry: The producer can also be the supplier of the fuel.

Note 2 to entry: The producer may not directly produce or process non-hazardous waste (3.49) into solid

recovered fuel but may receive material appropriate to its requirements and already meeting the minimum

criteria of ISO/DIS 21640.
[SOURCE: ISO 21637:2020, 3.60]
3.25
random sampling

taking a sample (3.27) at a random location within a specified range or from a specified lot (3.11) such

that every portion of the solid recovered fuel (3.33) would have the same chance of being part of the sample

Note 1 to entry: A random location is determined by lot.
3.26
replicate sampling

taking of increments at intervals, which are combined in rotation into different containers to give two

or more samples (3.27) of approximately equal mass

Note 1 to entry: The replicate sampling is usually used to estimate sample variability.

3.27
sample

quantity of material, from a larger amount for which the quality is to be determined

Note 1 to entry: See also increment (3.9).
© ISO 2020 – All rights reserved 5
---------------------- Page: 12 ----------------------
ISO/FDIS 21645:2020(E)

[SOURCE: ISO 21637:2020, 3.63, modified – Note 2 and 3 to entry have been removed.]

3.28
sample preparation

actions taken to obtain representative laboratory sample (3.27) or test portions from the original

sample as received
[SOURCE: ISO 21637:2020, 3.66]
3.29
sampling
process of drawing or constituting a sample (3.27)
[SOURCE: ISO 21637:2020, 3.68]
3.30
sampling plan

predetermined procedure for the selection, withdrawal, preservation, transportation and preparation

of the portions to be removed from a population as a sample (3.27)
[SOURCE: ISO 21637:2020, 3.70]
3.31
sampling record

report which serves as a check list and provides the investigator with all necessary information about

the sampling (3.29) techniques applied at the site and any additional important information

[SOURCE: ISO 11074:2015, 4.4.26, modified – Part of definition has been removed as irrelevant to the

context of this document.]
3.32
shape factor

factor that corrects the minimum sample (3.27) mass if the particles in a lot have not a regular shape

(e.g. spherical or cubic)
[SOURCE: ISO 21637:2020, 3.72]
3.33
solid recovered fuel

solid fuel for energy purposes according to ISO 21640:2020 derived from non-hazardous waste

Note 1 to entry: A number of terms can be used to describe fuels from waste that might (but not always) qualify

as solid recovered fuels. For example, refuse derived fuel, refuse derived paper and plastics densified fuel, waste

derived fuel, shredded light fraction, sewage sludge, end of life wood, fuel composed of either municipal solid waste,

industrial waste, commercial waste, construction and demolition waste, animal waste (e.g. meat and bone meal).

Note 2 to entry: This definition does not consider the value of the waste.

Note 3 to entry: Whether the input material is hazardous or non-hazardous is determined through national laws

and directives or by categorization of the fuel through the annexes in the Basel Convention on the control of

transboundary movements of hazardous wastes and their disposal.
[SOURCE: ISO 21637:2020, 3.75]
3.34
specification
document stating requirements
Note 1 to entry: See also specification of solid recovered fuels (3.35).

[SOURCE: ISO 9000:2015, 3.8.7, modified - Example and notes to entry have been removed/replaced.]

6 © ISO 2020 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/FDIS 21645:2020(E)
3.35
specification of solid recovered fuels
list of properties that characterize solid recovered fuel (3.33)
Note 1 to entry: A template for such
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 21645
ISO/TC 300
Combustibles solides de
Secrétariat: SFS
récupération — Méthodes
Début de vote:
2020-11-27 d'échantillonnage
Vote clos le:
Solid recovered fuels — Methods for sampling
2021-01-22
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 21645:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 21645:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 21645:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles ....................................................................................................................................................................................................................... 8

5 Principe .......................................................................................................................................................................................................................... 9

6 Élaboration d'un plan d'échantillonnage ................................................................................................................................... 9

6.1 Principe ......................................................................................................................................................................................................... 9

6.2 Définition des objectifs généraux ........................................................................................................................................10

6.3 Définition d'un lot et détermination de la taille du lot ......................................................................................10

6.3.1 Généralités .........................................................................................................................................................................10

6.3.2 Définition d'un lot dans le cas d'un échantillonnage dans un flux de matériau .....11

6.3.3 Définition d'un lot dans le cas d'un transport par véhicule .....................................................11

6.3.4 Définition d'un lot dans le cas d'un transport par navire ..........................................................11

6.3.5 Définition d'un lot dans le cas d'un échantillonnage dans un lot statique .................11

6.4 Détermination de la procédure d'échantillonnage ...............................................................................................11

6.5 Détermination du nombre de prélèvements élémentaires ...........................................................................12

6.6 Détermination de la masse minimale d'échantillon ............................................................................................12

6.7 Détermination de la masse minimale de prélèvement élémentaire ......................................................12

6.7.1 Détermination de la masse minimale de prélèvement élémentaire pour

les flux de matériaux .................................................................................................................................................12

6.7.2 Détermination de la masse minimale de prélèvement élémentaire pour

les lots statiques, les véhicules ou les navires .....................................................................................12

6.8 Détermination du prélèvement élémentaire prévu et des quantités prévues de

l'échantillon ............................................................................................................................................................................................12

6.9 Choix de la distribution des prélèvements élémentaires au sein d'un lot ........................................13

6.9.1 Généralités .........................................................................................................................................................................13

6.9.2 Détermination de la distribution des prélèvements élémentaires lors de

l'échantillonnage dans un flux de matériau ..........................................................................................13

6.9.3 Détermination de la distribution des prélèvements élémentaires lors des

échantillonnages dans un ou des véhicules ...........................................................................................14

6.9.4 Mise en œuvre de l'échantillonnage dans un lot statique .........................................................15

6.10 Équipement d'échantillonnage et mises en œuvre ...............................................................................................15

7 Mise en œuvre du plan d'échantillonnage ..............................................................................................................................15

7.1 Étapes préalables à l'échantillonnage réel ...................................................................................................................15

7.2 Étapes pendant l'échantillonnage .......................................................................................................................................16

7.3 Étapes postérieures à l'échantillonnage ........................................................................................................................16

8 Manipulation et stockage des échantillons ...........................................................................................................................16

9 Fidélité .........................................................................................................................................................................................................................16

Annexe A (normative) Procédure à suivre pour l'élaboration d'un plan d'échantillonnage ..................18

Annexe B (normative) Plan d'échantillonnage .......................................................................................................................................21

Annexe C (informative) Exemple de plan d'échantillonnage ...................................................................................................25

Annexe D (normative) Équipement d'échantillonnage et mises en œuvre ...............................................................30

Annexe E (normative) Détermination de la masse minimale d'échantillon ............................................................36

Annexe F (normative) Détermination de la masse de prélèvement élémentaire pour

l'échantillonnage dans les flux de matériaux ......................................................................................................................41

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 21645:2020(F)
Annexe G (normative) Détermination de la masse de prélèvement élémentaire pour

l'échantillonnage dans les lots statiques, les véhicules ou les navires .....................................................44

Annexe H (normative) Mise en œuvre du plan d'échantillonnage pour un flux de matériau ................45

Annexe I (normative) Mise en œuvre du plan d'échantillonnage dans un lot statique ou un

véhicule .......................................................................................................................................................................................................................50

Annexe J (normative) Masse minimale d'échantillon requise pour l'analyse ........................................................52

Annexe K (informative) Informations supplémentaires sur la fidélité .........................................................................56

Annexe L (informative) Exemples d'échantillonnage stratifié et stratifié au hasard .....................................59

Bibliographie ...........................................................................................................................................................................................................................61

iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 21645:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 300, Combustibles solides de

récupération.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/FDIS 21645:2020(F)
Introduction

Les essais sur le combustible solide de récupération (CSR) permettent de prendre des décisions

éclairées sur sa manipulation et son utilisation ultérieures. Pour mener un essai sur un combustible

solide de récupération, il est nécessaire de disposer d'un échantillon du matériau. Avant de concevoir

une opération d'échantillonnage, quelle qu'elle soit, il est important d'identifier clairement les objectifs

de l'échantillonnage et de l'exécuter correctement pour garantir que les attentes de toutes les parties

concernées soient satisfaites. L'identification des objectifs permet de définir le niveau d'essai exigé (par

exemple, examen complet ou essai de routine) en plus du niveau de confiance souhaité pour l'essai/

évaluation et la fréquence des essais. Les objectifs de l'échantillonnage, ainsi que la séquence des

opérations exigées pour les remplir, sont décrits dans un plan d'échantillonnage global. À la suite de la

préparation du plan d'échantillonnage, l'échantillonnage des CSR à proprement parler peut commencer.

Le présent document est principalement fondé sur les travaux existants du CEN/TC 292 «Caractérisation

des déchets» (qui est à présent intégré au CEN/TC 444 «Méthodes d'essai pour la caractérisation

[1]

environnementale des matrices solides») et en particulier sur l'EN 14899:2005 et le CEN/TR 15310-

[2]
1:2006 .

La principale caractéristique qui différencie les échantillons de CSR des autres types de déchets est le

fait qu'ils soient très souvent solides, mais non «granulaires» ni monolithiques. Souvent, les échantillons

de CSR sont des matières presque fibreuses. Cette caractéristique type des CSR implique que les

formules statistiques d'échantillonnage de l'EN 14899:2005 et du CEN/TR 15310-1:2006, Annexe D,

ne sont pas applicables sans amendement. Le «facteur de forme» (f) est également nécessaire dans la

formule statistique.

La Figure 1 présente les liens entre les éléments essentiels d'un programme d'essai.

Les procédures d'échantillonnage sont fournies pour divers flux de traitement et conditions de

stockage courantes. La technique d'échantillonnage adoptée dépend d'une combinaison de différentes

caractéristiques du matériau et des circonstances rencontrées à l'emplacement d'échantillonnage. Les

facteurs déterminants sont les suivants:
— le type de combustible solide de récupération;

— la situation à l'emplacement d'échantillonnage/la manière dont se présente le matériau (par exemple,

en pile, sur une bande transporteuse, dans un camion);

— le degré d'hétérogénéité (attendu) (par exemple, sources uniques, assemblage de combustibles,

mélange de combustibles).

Le présent document s'adresse principalement aux laboratoires, aux producteurs, aux fournisseurs et

aux acheteurs de combustibles solides de récupération, mais il est également utile pour les autorités et

les organismes de contrôle.
[3]
L'échantillonnage des biocombustibles solides est décrit dans l'ISO 18135 .
vi © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/FDIS 21645:2020(F)
Figure 1 — Liens entre les éléments essentiels d'un programme d'essai
© ISO 2020 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 21645:2020(F)
Combustibles solides de récupération — Méthodes
d'échantillonnage
1 Domaine d'application

Le présent document spécifie les méthodes de prélèvement d'échantillons de combustibles solides de

récupération dans les usines de production, lors des livraisons ou dans les stocks. Il inclut des méthodes

manuelles et mécaniques.

Le présent document n'est pas applicable aux combustibles solides de récupération formés par des

liquides ou des boues, mais il inclut la boue déshydratée.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 21637:2020, Combustibles solides de récupération — Vocabulaire
ISO 21640:—, Combustibles solides de récupération —Spécifications et classes

ISO 21644:2020, Combustibles solides de récupération — Méthode de détermination de la teneur en

biomasse

ISO 21654:—, Combustibles solides de récupération — Détermination du pouvoir calorifique

ISO 21656:—, Combustibles solides de récupération — Détermination de la teneur en cendres

ISO 21660-3:—, Combustibles solides de récupération — Détermination de l’humidité par la méthode de

séchage à l’étuve — Partie 3: Humidité de l’échantillon pour analyse générale

ISO 21663:2020, Combustibles solides de récupération — Méthodes de détermination de la teneur en

carbone (C), hydrogène (H), azote (N) et soufre (S) par la méthode instrumentale

ISO 22167:—, Combustibles solides de récupération — Détermination de la teneur en composés volatils

EN 15408, Combustibles solides de récupération — Méthodes pour la détermination de la teneur en

soufre (S), en chlore (Cl), en fluor (F) et en brome (Br)

EN 15410, Combustibles solides de récupération — Méthodes pour la détermination de la teneur en

éléments majeurs (Al, Ca, Fe, K, Mg, Na, P, Si et Ti)

EN 15411, Combustibles solides de récupération — Méthodes de détermination de la teneur en éléments à

l’état de traces (As, Ba, Be, Cd, Co, Cr, Cu, Hg, Mo, Mn, Ni, Pb, Sb, Se, Tl, V et Zn)

1) En cours d'élaboration. (Stade à la date de publication: ISO/FDIS 21640)
2) En cours d'élaboration. (Stade à la date de publication: ISO/FDIS 21654)
3) En cours d'élaboration. (Stade à la date de publication: ISO/FDIS 21656)
4) En cours d'élaboration. (Stade à la date de publication: ISO/DIS 21660-3)
5) En cours d'élaboration. (Stade à la date de publication: ISO/FDIS 22167)

6) À transformer en norme ISO, destinée à être à nouveau adoptée comme norme européenne.

7) À transformer en norme ISO, destinée à être à nouveau adoptée comme norme européenne.

© ISO 2020 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO/FDIS 21645:2020(F)

EN 15415-1, Combustibles solides de récupération — Détermination de la distribution granulométrique —

Partie 1: Méthode de criblage pour des particules de petites dimensions

EN 15415-2, Combustibles solides de récupération — Détermination de la distribution granulométrique —

Partie 2: Méthode (manuelle) de projection de la longueur maximale des particules de grande dimension

EN 15415-3, Combustibles solides de récupération — Détermination de la distribution granulométrique —

Partie 3: Méthode par analyse d’images des particules de grande dimension

CEN/TS 15401, Combustibles solides de récupération — Méthode de détermination de la densité apparente

CEN/TR 15404, Combustibles solides de récupération — Méthode de détermination de la fusibilité des

cendres à l’aide de températures caractéristiques

CEN/TS 15405, Combustibles solides de récupération — Méthodes pour la détermination de la densité des

granulés et des briquettes

CEN/TS 15406, Combustibles solides de récupération — Méthode de détermination des propriétés de

formation de voûte dans les matériaux en vrac

CEN/TS 15412, Combustibles solides de récupération — Méthode de détermination de l’aluminium total

CEN/TS 15414-1, Combustibles solides de récupération — Détermination de l’humidité par la méthode de

séchage à l’étuve — Partie 1: Détermination de l’humidité totale par une méthode de référence

CEN/TS 15414-2, Combustibles solides de récupération — Détermination de l’humidité par la méthode de

séchage à l’étuve — Partie 2: Détermination de l’humidité totale par une méthode simplifiée

CEN/TS 15639, Combustibles solides de récupération — Méthode de détermination de la résistance des

granulés
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 21637:2020 ainsi que

les suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
coefficient de variation

estimation de l'écart-type d'une population à partir d'un échantillon (3.27) de n résultats, divisé par la

moyenne de cet échantillon

Note 1 à l'article: Le coefficient de variation est souvent exprimé en pourcentage.

Note 2 à l'article: Adapté du guide Eurachem/Citac CG 4.
3.2
masse de l'échantillon composite

quantité d'échantillon (3.27) prélevée d'un lot (3.11) ou d'un sous-lot (3.39) constitué de tous les

prélèvements élémentaires
3.3
facteur de distribution

facteur de correction de la distribution granulométrique (3.20) d'un matériau à échantillonner

[SOURCE: ISO 21637:2020, 3.17]
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/FDIS 21645:2020(F)
3.4
flux déversé

flux de matériau qui se déverse sur un point de débordement ou un point de chute dans un système de

transport
[SOURCE: ISO 21637:2020, 3.18]
3.5
échantillon en double
deux échantillons (3.27) prélevés dans des conditions comparables

Note 1 à l'article: Cette sélection peut être accompagnée du prélèvement d'unités voisines dans le temps ou

l'espace.

Note 2 à l'article: Le réplicat d'échantillon est habituellement utilisé pour estimer la variabilité des échantillons.

[SOURCE: ISO 21637:2020, 3.23, modifiée — La Note 2 à l'article a été ajoutée.]
3.6
échantillon pour analyse générale

sous-échantillon (3.40) d'un échantillon (3.27) pour laboratoire ayant une dimension nominale qui est

inférieure ou égale à 1 mm et utilisé pour un certain nombre d'analyses chimiques et physiques

3.7
hétérogénéité

degré selon lequel une propriété ou un type de particules d'un combustible solide de récupération (3.33)

n'est pas réparti de manière uniforme dans une quantité de matériau
[SOURCE: ISO 21637:2020, 3.36]
3.8
homogénéité

degré auquel une propriété ou un type de particules d'un combustible solide de récupération (3.33) est

réparti de manière uniforme dans une quantité de matériau
[SOURCE: ISO 21637:2020, 3.37]
3.9
prélèvement élémentaire

portion de combustible solide de récupération extraite d'un lot ou d'un sous-lot (3.39) en une seule

opération du dispositif d'échantillonnage (3.29)
[SOURCE: ISO 21637:2020, 3.39]
3.10
échantillon pour laboratoire

échantillon (3.27) composite reçu par le laboratoire, sur lequel les procédures de préparation de

l'échantillon sont exécutées en vue de son analyse

Note 1 à l'article: Lorsque l'échantillon pour laboratoire subit une préparation supplémentaire par mélange,

subdivision, réduction de la granulométrie ou par une combinaison de ces opérations, le résultat est l'échantillon

pour analyse générale. Une prise d'essai est prélevée de l'échantillon pour analyse générale en vue de la

réalisation de l'essai ou pour analyse. Lorsqu'aucune préparation de l'échantillon pour laboratoire n'est exigée, la

prise d'essai peut être prélevée directement dans l'échantillon pour laboratoire.

3.11
lot
quantité définie de combustible dont la qualité doit être déterminée
Note 1 à l'article: Un lot peut être divisé en sous-lots.
[SOURCE: ISO 13909-1:2016, 3.16]
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 10 ----------------------
ISO/FDIS 21645:2020(F)
3.12
résistance mécanique

capacité d'éléments de combustibles densifiés à demeurer intacts durant la manutention et le transport

Note 1 à l'article: Les mesures typiques de la résistance sont le choc et/ou l'abrasion résultant des processus de

manutention et de transport, dont la caractéristique est la désintégration et la formation de fines.

Note 2 à l'article: Les briquettes et les granulés sont des exemples.
[SOURCE: ISO 21637:2020, 3.41]
3.13
masse minimale de prélèvement élémentaire

dimension ou masse minimale du prélèvement élémentaire pratiqué sur un lot (3.11) en une seule

opération du dispositif d'échantillonnage (3.29), en vue de préserver sa représentativité

3.14
masse minimale d'échantillon

quantité ou dimension minimale de l'échantillon requis au cours de l'échantillonnage (3.29) et de la

préparation de l'échantillon (3.27) en vue de préserver sa représentativité

Note 1 à l'article: La masse minimale d'échantillon est au moins égale à la masse du prélèvement élémentaire

multipliée par le nombre de prélèvements élémentaires et elle est directement liée à la dimension nominale.

3.15
humidité
eau pouvant être retirée dans des conditions spécifiques
Note 1 à l'article: Voir aussi le taux d'humidité (3.40).
[SOURCE: ISO 21637:2020, 3.46, modifiée — La Note 1 à l'article a été ajoutée.]
3.16
taille inférieure nominale

plus petite taille de l'ouverture du tamis utilisé pour déterminer la distribution granulométrique (3.20)

des combustibles solides, qui laisse passer au moins 5 % de la masse du matériau
3.17
dimension nominale

plus petite taille de l'ouverture du tamis utilisée, pour déterminer la distribution granulométrique

de combustibles solides de récupération (3.33), à travers laquelle passent au moins 95 % en masse du

matériau
[SOURCE: ISO 21637:2020, 3.48]
3.18
masse volumique unitaire
densité d'une particule isolée
Note 1 à l'article: Les pores d'une particule sont inclus.
[SOURCE: ISO 21637:2020, 3.52]
3.19
granulométrie

taille des particules de combustible telle que déterminée dans un combustible solide

Note 1 à l'article: Des méthodes de détermination différentes peuvent donner des résultats différents.

Note 2 à l'article: Voir aussi distribution granulométrique (3.20).
4 © ISO 2020 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/FDIS 21645:2020(F)
3.20
distribution granulométrique
proportions de différentes granulométries (3.19) dans un combustible solide
3.20.1
réduction de la granulométrie

réduction de la dimension nominale d'un échantillon (3.27) ou d'un sous-échantillon

3.21
masse prévue du prélèvement élémentaire

dimension ou masse prévue du prélèvement élémentaire pratiqué sur un lot en une seule opération du

dispositif d'échantillonnage (3.29)
3.22
masse prévue de l'échantillon

quantité ou dimension d'échantillon (3.27) qu'il est prévu de prélever lors de l'échantillonnage (3.29)

Note 1 à l'article: La masse prévue de l'échantillon est déterminée à partir de la masse minimale d'échantillon et

comprend des considérations supplémentaires concernant la procédure d'échantillonnage, la manipulation et le

stockage pratiques, ainsi que les quantités d'échantillon requises pour l'analyse.

Note 2 à l'article: La masse prévue de l'échantillon peut être égale à la masse minimale d'échantillon.

3.23
fidélité

étroitesse d'accord entre des résultats d'essai/de mesure indépendants obtenus sous des conditions

stipulées

Note 1 à l'article: La fidélité dépend uniquement de la distribution des erreurs aléatoires et n'a aucune relation

avec la valeur vraie ou la valeur spécifiée.

Note 2 à l'article: La mesure de la fidélité est généralement exprimée en termes d'infidélité et est calculée à partir de

l'écart-type des résultats d'essai ou des résultats de mesure. Une fidélité faible est reflétée par un grand écart-type.

Note 3 à l'article: Les mesures quantitatives de la fidélité dépendent de façon critique des conditions stipulées.

[SOURCE: ISO 3534-2:2006, 3.3.4, modifiée — La seconde phrase de la Note 3 a été supprimée.]

3.24
producteur

organisme ou unité responsable de la production du combustible solide de récupération (3.33)

Note 1 à l'article: Le producteur peut également être le fournisseur de combustible.

Note 2 à l'article: Le producteur ne peut pas produire ou transformer directement des déchets non dangereux en

combustible solide de récupération, mais il peut recevoir des matériaux appropriés à ses exigences et répondant

déjà aux critères minimums de l'ISO/DIS 21640.
[SOURCE: ISO 21637:2020, 3.60]
3.25
échantillonnage au hasard

prélèvement d'un échantillon (3.27) à un emplacement au hasard à l'intérieur d'une fourchette spécifiée

ou dans un lot (3.11) donné, afin de permettre à chaque portion de combustible solide de récupération

(3.33) d'être contenue dans l'échantillon prélevé avec la même probabilité
Note 1 à l'article: Un emplacement au hasard est déterminé par lot.
© ISO 2020 – Tous droits réservés 5
---------------------- Page: 12 ----------------------
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
