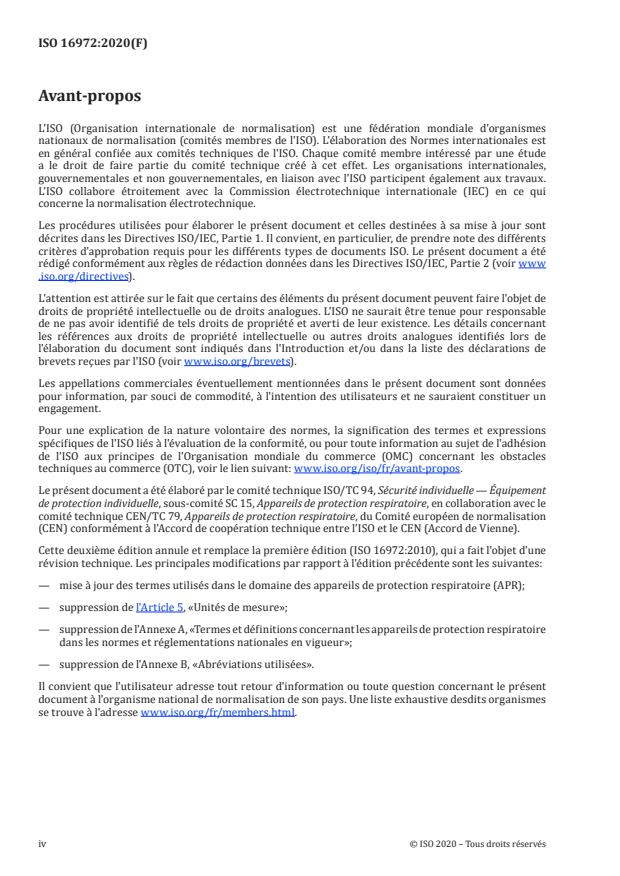

ISO 16972:2020 - Appareils de protection respiratoire -- Vocabulaire et symboles graphiques
French language
38 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 16972
Second edition
2020-03
Respiratory protective devices —
Vocabulary and graphical symbols
Appareils de protection respiratoire — Vocabulaire et symboles
graphiques
Reference number
ISO 16972:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 16972:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16972:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms related to respiratory protective devices ................................................................................................................. 1

4 Terms related to human factors ........................................................................................................................................................25

5 Graphical symbols for use on respiratory protective devices ............................................................................31

Bibliography .............................................................................................................................................................................................................................32

Index .................................................................................................................................................................................................................................................33

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 16972:2020(E)

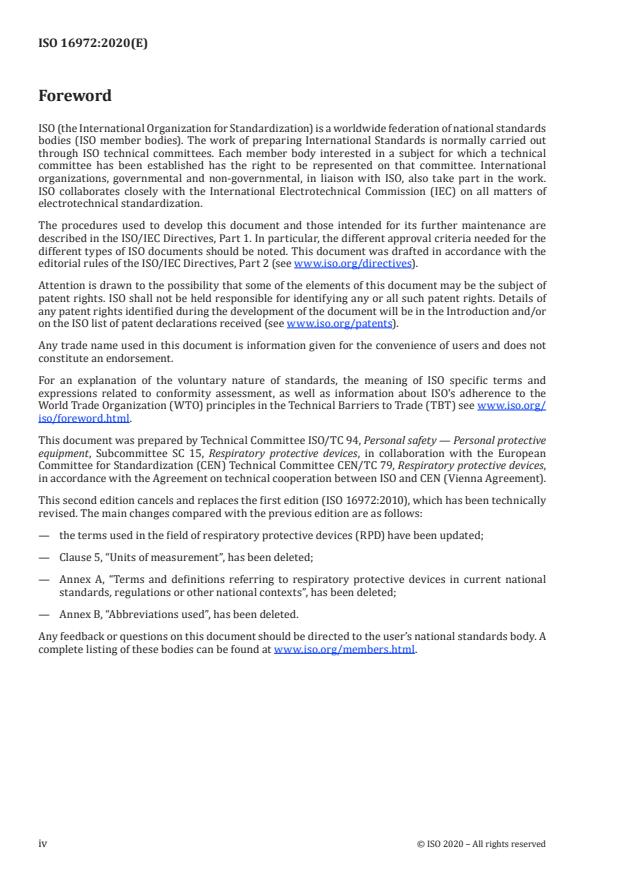

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 94, Personal safety — Personal protective

equipment, Subcommittee SC 15, Respiratory protective devices, in collaboration with the European

Committee for Standardization (CEN) Technical Committee CEN/TC 79, Respiratory protective devices,

in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This second edition cancels and replaces the first edition (ISO 16972:2010), which has been technically

revised. The main changes compared with the previous edition are as follows:

— the terms used in the field of respiratory protective devices (RPD) have been updated;

— Clause 5, “Units of measurement”, has been deleted;

— Annex A, “Terms and definitions referring to respiratory protective devices in current national

standards, regulations or other national contexts”, has been deleted;
— Annex B, “Abbreviations used”, has been deleted.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 16972:2020(E)
Respiratory protective devices — Vocabulary and
graphical symbols
1 Scope

This document defines terms and specifies units of measurement for respiratory protective devices

(RPDs), excluding diving apparatus. It indicates graphical symbols that can be required on RPDs, parts

of RPD or instruction manuals in order to instruct the person(s) using the RPD as to its operation.

NOTE Terms and definitions for diving apparatus are given in EN 250.
2 Normative references
There are no normative references in this document.
3 Terms related to respiratory protective devices

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
abrasive blasting respiratory protective device

breathing apparatus (3.32) incorporating a protective hood (3.115) or a blouse (3.23) fitted with an

impact resistant (3.119) visor (3.252)

Note 1 to entry: Breathable air (3.28) is supplied to the wearer (3.257) from a source of air not carried by the wearer.

3.2
accessory

item, or items, that are attached to the respiratory protective device (RPD) (3.203) that are not necessary

for the RPD to meet the requirements of the RPD performance standard and do not compromise its

protection
3.3
adequacy assessment

selection method identifying the respiratory protective device (3.203) is able to reduce the wearer's

(3.257) inhalation exposure to acceptable levels
3.4
adequate respiratory protective device
adequate RPD
RPD (3.203) capable of reducing the inhalation exposure to an acceptable level
3.5
aerodynamic diameter

diameter of a unit density sphere having the same settling velocity as the particle (3.170) in question

3.6
aerosol

suspension of solid, liquid, or solid and liquid particles (3.170) in a gaseous medium, having a negligible

falling velocity (generally considered to be less than 0,25 m/s)
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 16972:2020(E)
3.7
aerosol penetration
ability of particles (3.170) to pass through a particle-filtering material
3.8
air flow resistance

pressure difference between upstream and downstream locations caused by the flow of air through

the parts and components of a respiratory protective device (3.203) such as an exhalation valve (3.79),

inhalation valve (3.120), filter(s) (3.86), and tube (3.245), etc.
3.9
air supply hose
fresh air supply hose
hose (3.116) for the supply of air at about atmospheric pressure
3.10
ambient air bypass

means to enable the wearer (3.257) to breathe the ambient atmosphere (3.12) before entering and after

leaving a hazardous atmosphere (3.108)
3.11
ambient air system

device used to deliver ambient air at a low pressure (3.134) directly to a breathable gas (3.29) respiratory

protective device (3.203) (manually or power assisted)
3.12
ambient atmosphere
air surrounding the wearer (3.257)
3.13
ambient concentration
concentration of a compound in the air surrounding the wearer (3.257)
3.14
ambient laboratory conditions

atmosphere where the temperature is between 16 °C and 32 °C and the relative humidity is between

20 % and 80 %
3.15
apertometer

extended hemispherical dome for measuring the angular area of the field of vision (3.85) [peripheral

isopter (3.176)] of a respiratory protective device (3.203) when mounted on a respiratory protective

device headform (3.204)
3.16
as received
not preconditioned or modified to carry out a test
3.17
assigned protection factor
APF

anticipated level of respiratory protection that would be provided by a properly functioning respiratory

protective device (RPD) (3.203) or class of RPD within an effective RPD programme (3.207)

3.18
assisted filtering respiratory protective device
assisted filtering RPD

filtering RPD (3.90) where breathable gas (3.29) is actively supplied to the wearer (3.257) by the

RPD (3.203)
2 © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 16972:2020(E)
3.19
averaged interactive flow rate

interactive flow rate (3.126) averaged over 10 consecutive breathing cycles (3.34) of the breathing

machine (3.38)
3.20
averaged maximum interactive flow rate

average of the highest flow rate (3.92) within each breathing cycle (3.34) of 10 consecutive breathing

cycles of the breathing machine (3.38)
3.21
averaged minimum interactive flow rate

average of the lowest flow rate (3.92) within each breathing cycle (3.34) of 10 consecutive breathing

cycles of the breathing machine (3.38)
3.22
averaged peak interactive flow rate

average of the maximum peak flow rate (3.92) within each breathing cycle (3.34) of 10 consecutive

breathing cycles of the breathing machine (3.38)
3.23
blouse

garment, used as a facepiece (3.83), that covers the head and upper part of the body to the waist and

wrists and to which air is supplied
3.24
body harness

means to enable certain components of a respiratory protective device (3.203) to be worn on the body

3.25
body temperature pressure saturated
BTPS
standard condition for the expression of ventilation (4.20) parameters

Note 1 to entry: Body temperature (37 °C), atmospheric pressure 101,3 kPa and water vapour pressure (6,27 kPa)

in saturated air.
3.26
breakthrough concentration

concentration of test gas (3.97) in effluent air at which a gas filter (3.98) undergoing a gas capacity

(3.44) test is deemed exhausted
3.27
breakthrough time

time taken from the start of the test until the test gas (3.97) and specified reaction products are

detected at the specified breakthrough concentration (3.26) at the downstream side of the filter (3.86)

under test
3.28
breathable air
air of a quality that makes it suitable for safe respiration

Note 1 to entry: For compressed air for breathing apparatus (3.32), see EN 12021:2014.

3.29
breathable gas

mixture of gases (3.97) that is suitable for respiration without adverse effects to health

© ISO 2020 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 16972:2020(E)
3.30
breathable gas cylinder

integral part of the respiratory protective device (3.203) that contains the breathable gas (3.29) supply

3.31
breathable gas quality
composition of a breathable gas (3.29) as defined in relevant standards
3.32
breathing apparatus

device that enables the wearer (3.257) to breathe independently of the ambient atmosphere (3.12)

3.33
breathing bag

component of a respiratory protective device (3.203) that compensates for variations in the breathable

gas (3.29) supply or demand and provides for peak inhalation flow requirements
3.34
breathing cycle
respiratory period comprising an inhalation and an exhalation phase
3.35
breathing frequency
number of breathing cycles (3.34) taken in a minute
Note 1 to entry: It is expressed in breaths per minute.
3.36
breathing gas regeneration

process whereby a respiratory protective device (3.203) absorbs carbon dioxide from exhaled gas (3.97),

delivers oxygen, and controls the water vapour and temperature of gas to be rebreathed

3.37
breathing hose

flexible hose (3.116) connected to the facepiece (3.83) through which breathable gas

(3.29) enters at atmospheric pressure or at a pressure slightly above or below
3.38
breathing machine

ventilation machine that simulates respiratory ventilation (4.20) using waveforms, which can be

sinusoidal or representative of the breathing cycle (3.34)
Note 1 to entry: See also metabolic simulator (3.149).
3.39
breathing machine assembly

breathing machine (3.38) plus all the connecting tubes (3.245), control valves and other necessary

hardware leading to the trachea tube assembly (3.244)
3.40
breathing peak resistance

maximum differential pressure of a respiratory protective device (3.203) during inhalation (inhalation

peak resistance) or exhalation (exhalation peak resistance)
3.41
breathing resistance

pressure differential between the upstream and downstream location caused by a respiratory

protective device (3.203) to the flow of breathable gas (3.29) during inhalation (inhalation resistance) or

exhalation (exhalation resistance)
4 © ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 16972:2020(E)
3.42
breath-responsive
actively or passively responsive following the wearer's (3.257) demand for air
3.43
bypass valve

component part of a respiratory protective device (3.203) that is furnished as an emergency manual

valve to supply necessary breathable gas (3.29) when the ordinary supply path is out of order

3.44
capacity

volume of available breathable gas (3.29) of a respiratory protective device (3.203)

3.45
carbon dioxide concentration limits
CO concentration limits

maximum allowed concentration of carbon dioxide within inhaled breathable gas (3.121)

3.46
char length

length of brittle residue found when a fabric or material is exposed to thermal energy

3.47
checking device

means to enable the wearer (3.257) to verify, before use or periodically during use, that the

manufacturer’s minimum design conditions (3.137) are met
3.48
class Sxxxx respiratory protective device
class Sxxxx RPD

supplied breathable gas RPD (3.236), where Sxxxx equals the amount of breathable gas (3.29) available

for respiration in litres
3.49
cleaning/disinfection resistance

ability of the device to withstand the cleaning and disinfection processes defined by the manufacturer

3.50
combined filter

filter (3.86) intended to remove dispersed solid and/or liquid particles (3.170) and specified gases (3.97)

and vapours (3.251) from the flow of air passing through it
3.51
combined respiratory protective device
combined RPD

RPD (3.203) that is capable of operating in either a filtering or breathable gas (3.29) supply mode

3.52
compatibility

ability of a respiratory protective device (3.203) to be used in conjunction with another item of personal

protective equipment (PPE)
3.53
competent fit-test operator

person with suitable and sufficient experience and with practical and theoretical knowledge of fit-test

methods who conducts the fit-testing procedures
3.54
competent person

person with suitable and sufficient experience and with practical and theoretical knowledge of the

elements of a respiratory protective device programme (3.207) for which (s)he is responsible

© ISO 2020 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 16972:2020(E)
3.55
compressed air filter

filter (3.86) intended to remove dispersed solid and/or liquid particles (3.170) and specified gases (3.97)

and vapours (3.251) from compressed air passing through it
3.56
compressed air line breathing apparatus

device that is not self-contained and in which the facepiece (3.83) is supplied with breathable air (3.28)

from a source of compressed air
3.57
compressed air supply tube

tube (3.245) that delivers breathable air (3.28) at a maximum pressure of 10 bar from a source of

compressed air
3.58
confined space

area with limited access, as described in national regulations, which requires special considerations

for entry
3.59
contaminant
undesirable solid, liquid or gaseous substance in the air
3.60
continuous control flow valve

control valve that provides the wearer (3.257) of a supplied breathable gas respiratory protective device

(3.236) with breathable gas (3.29) and allows the wearer to regulate a continuous air flow within

prescribed limits
3.61
count median diameter
CMD

particle size of a particle distribution for which one-half the total number of particles (3.170) are larger

and one-half are smaller
3.62
dead space

space in which exhaled gas (3.97) has not been purged and is subject to being rebreathed

3.63
dead space

conducting regions of the pulmonary airways that do not contain alveoli (4.7) and,

therefore, where no gas (3.97) exchange occurs

Note 1 to entry: These areas include the nose, mouth, trachea, large bronchia and the lower branching airways.

This volume is typically 150 ml in a male of average size.
3.64
dead space

sum of all anatomical dead space (3.63) as well as under-perfused (reduced blood flow)

alveoli (4.7) that are not participating in gas (3.97) exchange

Note 1 to entry: The volume of the physiological dead space can vary with the degree of ventilation (4.20). Thus,

the physiological dead space is the fraction of the tidal volume (3.240) that does not participate in gas exchange

in the lungs.
6 © ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 16972:2020(E)
3.65
demand type with positive pressure

type of respiratory protective device (3.203) that is fitted with a demand valve (3.67), is governed by

the breathing action of the lungs, and that actuates at a positive pressure (3.179) in the facepiece (3.83)

under conditions defined in relevant standards
3.66
demand type without positive pressure

type of respiratory protective device (3.203) that is fitted with a demand valve (3.67), is governed by the

breathing action of the lungs, and that actuates at a negative pressure (3.161) during inhalation in the

facepiece (3.83)
3.67
demand valve

valve that is governed by the breathing action of lungs and that supplies breathable gas (3.29) on demand

3.68
desorption

process in which one substance (the filter medium) releases an absorbed or adsorbed substance

3.69
dew point
temperature of air at a specified pressure below which condensation will occur
3.70
doffing
process of removing or taking off the respiratory protective device (3.203)
3.71
donning
process of putting on the respiratory protective device (3.203)
3.72
downstream valve

valve that opens with the pressure of the air and is normally kept shut by means of a spring

3.73
drip
to run or fall in drops or blobs
3.74
dynamic breathing resistance

differential pressure caused by a respiratory protective device (3.203) when the breathable gas (3.29)

is delivered by a breathing machine (3.38) adjusted to a specified breathing minute volume (3.153) and

waveform
3.75
dynamic flame test
test where the specimen is moving over the flame for the exposure
3.76
elastance
pressure change resulting from a volume change
Note 1 to entry: It is expressed in kPa/l.
© ISO 2020 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO 16972:2020(E)
3.77
end-of-service-life indicator
ESLI

system that warns the wearer (3.257) of the gas filtering respiratory protective device (3.102) of the

approach of the end of respiratory protection
3.78
escape respiratory protective device
escape RPD

RPD (3.203) designed to be used only during an escape from hazardous atmospheres (3.108)

3.79
exhalation valve

non-return valve that allows the release of exhaled and excess breathable gas (3.29) from the respiratory

protective device (3.203)
3.80
exhaled air
air breathed out by the wearer (3.257)
3.81
exposed part

part that can be touched in an as-worn state by the exposed surface identification probe specified in

ISO 16900-5
3.82
face blank
main body of a facepiece (3.83) to which the functional components are attached
3.83
facepiece

part of a respiratory protective device (3.203) that connects the wearer's (3.257) respiratory tract to the

other parts of the device and isolates the respiratory tract from ambient atmosphere (3.12)

Note 1 to entry: Facepieces may be full face masks (3.96), half masks (3.104), quarter masks (3.192), mouthpiece

assemblies (3.157) or filtering facepieces (3.89).

Note 2 to entry: Helmets (3.113), hoods (3.115), blouses (3.23) and suits may serve the same purpose.

3.84
face-seal leakage
leakage between the wearer's (3.257) face and the respiratory interface (3.202)
3.85
field of vision
area of fixed sight while wearing a respiratory protective device (3.203)
3.86
filter

device intended to remove specific contaminants (3.59) from the ambient air passing through it

3.87
filter holder
filter housing

component that is attached to either a respiratory interface (3.202) or another part of the respiratory

protective device (3.203) and into which a filter (3.86), either encapsulated or un-encapsulated, is

inserted
8 © ISO 2020 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 16972:2020(E)
3.88
filter self rescuer

respiratory protective device (3.203) exclusively intended for escape, incorporating a filter (3.86) against

carbon monoxide through which the ambient air is drawn to a facepiece (3.83)
3.89
filtering facepiece

respiratory protective device (3.203) entirely or substantially constructed of filtering material

Note 1 to entry: Marked "FF" for filtering facepiece.
3.90
filtering respiratory protective device
filtering RPD

assisted or unassisted RPD (3.203) in which air passes through a gas filter(s) (3.98), particle filter(s)

(3.171) or combined filter(s) (3.50) before being inhaled
3.91
fit test

use of a challenge agent and specific protocol to qualitatively or quantitatively determine the

effectiveness of the seal between the wearer's (3.257) face and respiratory interface (3.202) with a

specific make, model and size of a respiratory protective device (3.203)
3.92
flow rate

volume (mass) of breathable gas (3.29) passing through the device in a given time

3.93
fogging

reduction of the field of vision (3.85) and/or visual acuity caused by the condensation of humidity on the

visor (3.252)
3.94
force-fitting

practice of repeating a failed fit test (3.91) with the same respiratory protective device (RPD) (3.203)

more than three times, re-donning, or otherwise adjusting the RPD (e.g. over-tightening the straps),

until a passing fit test is finally achieved
3.95
fresh air hose breathing apparatus

respiratory protective device (3.203) in which breathable air (3.28) is obtained through an air supply

hose (3.9) either assisted or unassisted
3.96
full face mask

tight-fitting respiratory interface (3.241) covering the mouth, nose, eyes and chin

3.97
gas

fluid that is in a gaseous state at a standard temperature and pressure that expands to occupy the space

or enclosure in which it is confined
3.98
gas filter

filter (3.86) intended to remove specific gases (3.97) and vapours (3.251) from the atmosphere passing

through it
© ISO 2020 – All rights reserved 9
---------------------- Page: 13 ----------------------
ISO 16972:2020(E)
3.99
gas filter capacity

mass or volume of a specific test agent that is removed or retained by a gas filter (3.98) or combined

filter (3.50) under specified conditions of temperature, humidity, challenge test gas concentration and

flow rate (3.92) at breakthrough concentration (3.26)

Note 1 to entry: The mass or volume is determined by measuring the breakthrough time (3.27) at a defined

breakthrough concentration. The formula to calculate the gas capacity (3.44) is:
CV=×ct××10
fl gasbr
where
C is gas capacity (in l);
V is volume flow rate (3.92) (in l/min);
c is gas concentration (in ml/m );
gas
t is breakthrough time (3.27) (in min).
EXAMPLE V = 30 l/min
c = 1 000 ml/m
gas
t = 30 min
3 −6
C = 30 l/min × 1 000 ml/m × 30 min × 10 = 0,9 l
3.100
gas filter change schedule
time interval after which a gas filter (3.98) is replaced with a new one
3.101
gas filter validation test at specified flow rates

test to evaluate the ability of the filter (3.86) to achieve a minimum performance level at its work rate

(3.260) classification
3.102
gas filtering respiratory protective device
gas filtering RPD

RPD (3.203) consisting of a respiratory interface (3.202) with a filter (3.86) that removes certain gases

(3.97) or vapours (3.251) from the air to be inhaled by the wearer (3.257) for a limited period

3.103
hairnet
head net
head harness (3.110) in the form of a net (mesh fabric)
3.104
half mask
tight-fitting respiratory interface (3.241) covering the mouth, nose and chin
3.105
half mask without inhalation valves

filtering device with a half mask (3.104) and without inhalation valves (3.120), which may or may not

have exhalation valves (3.79)

Note 1 to entry: It comprises a half mask and separable and replaceable filters (3.86).

10 © ISO 2020 – All rights reserved
---------------------- Page: 14 ----------------------
ISO 16972:2020(E)
3.106
hand wheel diameter
nominal value of twice the largest radius from the centre of the hand wheel
Note 1 to entry: It is expressed in mm.
3.107
hazard ratio

measured airborne concentration of a substance divided by the occupational exposure limit (3.163)

Note 1 to entry: This ratio is calculated for each gas (3.97), vapour (3.251) and/or particulate component, or for a

mixture when the components have additive effects.
3.108
hazardous atmosphere

any atmosphere that is oxygen-deficient and/or where the level of substances in the atmosphere is at a

concentration deemed to be hazardous
3.109
hazardous substance

substance that presents a potential to cause injury or ill health if it is inhaled, ingested or comes into

contact with, or is absorbed through, the skin

Note 1 to entry: A hazardous substance may be a pure substance or generated as a by-product during work

activities. For example, wood dust and stone dust welding fume.

Note 2 to entry: Hazardous substances can be present in the atmosphere in a number of physical states as:

a) gases (3.97);
b) vapours (3.251);
c) particles (3.170).
3.110
head harness
means of holding a respiratory interface (3.202) in place on the head
3.111
heads up display
HUD
visual monitor (3.155) or warning in the line of sight of the wearer (3.257)
3.112
heavy duty construction

mechanical properties of a respiratory protective device (3.203) designed to be used in work situations

with need for a mechanically robust device
Note 1 to entry: See also light duty construction (3.131).
3.113
helmet
respiratory interface (3.202) offering head protection
3.114
high pressure
pressure equal to or greater than 2 MPa absolute pressure
3.115
hood

loose-fitting respiratory interface (3.132) that covers at least the face and can cover the entire head

© ISO 2020 – All rights reserved 11
---------------------- Page: 15 ----------------------
ISO 16972:2020(E)
3.116
hose
hollow flexible conduit to transport breathable gas (3.29)
3.117
hydrostatic test
calibrated expansion pressure test of the structural integrity of cylinders
3.118
immediately dangerous to life or health
IDLH

atmosphere that poses an immediate threat to life, would cause irreversible adverse health effects, or

would impair an individual’s ability to escape from a hazardous atmosphere (3.108)

3.119
impact resistance

ability of a respiratory protective device (3.203) to withstand mechanical shock and dynamic stress

from the environment
3.120
inhalation valve
valve that opens during inhalation and closes during exhalation
3.121
inhaled breathable gas
breathable gas (3.29) breathed in by the wearer (3.257)
3.122
inspection

process that assesses the respiratory protective device (RPD) (3.203), components, marking (3.139),

information supplied by the RPD manufacturer (3.206) and any safety data sheets (if applicable) or

declarations relevant to the materials used in its construction
3.123
integral dose

volume of the test gas (3.97) on the effluent side of the filter (3.86) released during the testing period

Note 1 to entry: This is calculated as the integral of the instant effluent concentration (function of time) of the

test gas during the testing time multiplied by the volume flow rate (3.92).
3.124
integral filter

filter (3.86) that is not separable from the rest of the respiratory interface (3.202)

3.125
interactive flow

flow resulting from the combined action of a power-assisted device and a tidal breathing pattern at th

...

NORME ISO
INTERNATIONALE 16972
Deuxième édition
2020-03
Appareils de protection
respiratoire — Vocabulaire et
symboles graphiques
Respiratory protective devices — Vocabulary and graphical symbols
Numéro de référence
ISO 16972:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 16972:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 16972:2020(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes relatifs aux appareils de protection respiratoire ......................................................................................... 1

4 Termes relatifs aux facteurs humains .........................................................................................................................................26

5 Symboles graphiques utilisés sur les appareils de protection respiratoire ........................................31

Bibliographie ...........................................................................................................................................................................................................................33

Index .................................................................................................................................................................................................................................................34

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 16972:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 94, Sécurité individuelle — Équipement

de protection individuelle, sous-comité SC 15, Appareils de protection respiratoire, en collaboration avec le

comité technique CEN/TC 79, Appareils de protection respiratoire, du Comité européen de normalisation

(CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).

Cette deuxième édition annule et remplace la première édition (ISO 16972:2010), qui a fait l'objet d'une

révision technique. Les principales modifications par rapport à l'édition précédente sont les suivantes:

— mise à jour des termes utilisés dans le domaine des appareils de protection respiratoire (APR);

— suppression de l'Article 5, «Unités de mesure»;

— suppression de l'Annexe A, «Termes et définitions concernant les appareils de protection respiratoire

dans les normes et réglementations nationales en vigueur»;
— suppression de l'Annexe B, «Abréviations utilisées».

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 16972:2020(F)
Appareils de protection respiratoire — Vocabulaire et
symboles graphiques
1 Domaine d'application

Le présent document définit les termes et spécifie les unités de mesure à utiliser pour les appareils de

protection respiratoire (APR), les appareils de plongée étant exclus. Il indique les symboles graphiques

pouvant être requis sur les APR ou sur certaines parties de ces appareils, ou pouvant figurer dans les

manuels d'instruction destinés à former la ou les personnes utilisant les APR au fonctionnement de ces

appareils.

NOTE Les termes et définitions relatifs aux appareils de plongée sont donnés dans l'EN 250.

2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes relatifs aux appareils de protection respiratoire

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
appareil de protection respiratoire pour la projection d'abrasifs

appareil respiratoire (3.32) comprenant une cagoule (3.115) ou une blouse (3.23) de protection munie

d'un oculaire (3.252) résistant à l'impact (3.119)

Note 1 à l'article: Le porteur (3.257) est alimenté en air respirable (3.28) à partir d'une source d'air qu'il ne porte pas.

3.2
accessoire

élément(s) fixé(s) à l'appareil de protection respiratoire (APR) (3.203) qui n'est(ne sont) pas nécessaire(s)

pour que l'APR satisfasse aux exigences de performance de la norme relative aux APR et qui ne

compromet(tent) pas le niveau de protection pour lequel il est conçu
3.3
évaluation de l'adéquation

méthode sélective permettant de déterminer l'appareil de protection respiratoire (3.203) capable de

réduire à des niveaux acceptables, l'exposition par inhalation du porteur (3.257)

3.4
appareil de protection respiratoire adéquat
APR adéquat

APR (3.203) capable de réduire l'exposition par inhalation à un niveau acceptable

3.5
diamètre aérodynamique

diamètre d'une particule sphérique de densité égale à un, ayant la même vitesse de sédimentation que

la particule (3.170) considérée
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 16972:2020(F)
3.6
aérosol

suspension dans un milieu gazeux de particules (3.170) solides, liquides ou solides et liquides ayant une

vitesse de chute négligeable (généralement inférieure à 0,25 m/s)
3.7
pénétration de l'aérosol
capacité des particules (3.170) à traverser un matériau filtrant les particules
3.8
résistance au débit d'air

pression différentielle entre l'amont et l'aval d'un courant, causée par l'écoulement de l'air au travers

des parties ou des composants d'un appareil de protection respiratoire (3.203), tels qu'une soupape

expiratoire (3.79), une soupape inspiratoire (3.120), un ou des filtres (3.86), un tube (3.245), etc

3.9
tuyau d'alimentation en air
tuyau d'alimentation en air frais

tuyau (3.116) d'alimentation en air à une pression proche de la pression atmosphérique

3.10
dérivation de l'air ambiant

moyen permettant au porteur (3.257) de respirer l'atmosphère ambiante (3.12) avant d'entrer dans une

atmosphère dangereuse (3.108) ou après l'avoir quittée
3.11
système d'air ambiant

appareil utilisé pour alimenter directement un appareil de protection respiratoire (3.203) à gaz respirable

(3.29) en air ambiant à basse pression (3.134) (fonctionnement manuel ou assisté)

3.12
atmosphère ambiante
air environnant le porteur (3.257)
3.13
concentration ambiante
concentration d'un composé dans l'air environnant le porteur (3.257)
3.14
conditions ambiantes de laboratoire

atmosphère dans laquelle la température est comprise entre 16 °C et 32 °C et l'humidité relative

entre 20 % et 80 %
3.15
apertomètre

dôme hémisphérique étendu permettant de mesurer l'ouverture angulaire du champ de vision (3.85)

[isoptère périphérique (3.176)] d'un appareil de protection respiratoire (3.203) monté sur une tête factice

(3.204) pour appareil de protection respiratoire
3.16
dans l'état de réception

qui n'est pas pré-conditionné, qui n'est pas modifié en vue de la réalisation d'un essai

3.17
facteur de protection assigné
FPA

niveau prévu de protection respiratoire qui serait fourni par un appareil de protection respiratoire (APR)

(3.203) ou par une classe d'APR fonctionnant correctement dans le cadre d'un programme APR (3.207)

efficace
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 16972:2020(F)
3.18
appareil de protection respiratoire filtrant à ventilation assistée
APR filtrant à ventilation assistée

APR filtrant (3.90) dans lequel le gaz respirable (3.29) est fourni de façon active au porteur (3.257) par

l'APR (3.203)
3.19
débit interactif moyen

débit interactif (3.126) moyenné sur 10 cycles respiratoires (3.34) consécutifs de la machine

respiratoire (3.38)
3.20
débit interactif moyen maximal

moyenne du débit (3.92) le plus élevé durant chaque cycle respiratoire (3.34) de 10 cycles respiratoires

consécutifs de la machine respiratoire (3.38)
3.21
débit interactif moyen minimal

moyenne du débit (3.92) le plus bas durant chaque cycle respiratoire (3.34) de 10 cycles respiratoires

consécutifs de la machine respiratoire (3.38)
3.22
débit interactif moyen de pointe

moyenne du débit (3.92) maximal de pointe durant chaque cycle respiratoire (3.34) de 10 cycles

respiratoires consécutifs de la machine respiratoire (3.38)
3.23
blouse

vêtement, utilisé comme pièce faciale (3.83), qui recouvre la tête et la partie supérieure du corps jusqu'à

la taille et les poignets et auquel de l'air est fourni
3.24
harnais

moyens permettant à certains composants d'un appareil de protection respiratoire (3.203) d’être porté

sur le corps
3.25
température du corps à pression saturée
BTPS
condition normalisée pour l'expression des paramètres de ventilation (4.20)

Note 1 à l'article: Température corporelle (37 °C), pression atmosphérique (101,3 kPa) et pression de vapeur

d'eau (6,27 kPa) dans un air saturé.
3.26
concentration de claquage

concentration d'un gaz (3.97) d'essai dans l'effluent à laquelle un filtre anti-gaz (3.98) soumis à un essai

de capacité (3.44) en gaz est considéré saturé
3.27
temps de claquage

temps écoulé depuis le début de l'essai jusqu'à ce que le gaz (3.97) d'essai et les produits de réaction

spécifiés soient détectés à la concentration de claquage (3.26) spécifiée du côté aval du filtre (3.86)

soumis à essai
3.28
air respirable
air d'une qualité appropriée à une respiration sûre

Note 1 à l'article: Pour l'air comprimé pour appareil respiratoire (3.32), voir l'EN 12021:2014.

© ISO 2020 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 16972:2020(F)
3.29
gaz respirable
mélanges de gaz (3.97) adaptés à la respiration sans effet nocif sur la santé
3.30
bouteille de gaz respirable

partie intégrante de l'appareil de protection respiratoire (3.203) contenant le gaz respirable (3.29)

3.31
qualité du gaz respirable

composition d'un gaz respirable (3.29) tel que défini dans les normes correspondantes

3.32
appareil respiratoire

appareil permettant au porteur (3.257) de respirer indépendamment l'atmosphère ambiante (3.12)

3.33
sac respiratoire

composant d'un appareil de protection respiratoire (3.203) qui compense les variations de l'alimentation

en gaz respirable (3.29) et satisfait aux besoins de débit de pointe à l'inspiration

3.34
cycle respiratoire

période respiratoire comprenant une phase d'inspiration et une phase d'expiration

3.35
fréquence respiratoire
nombre de cycles respiratoires (3.34) effectués en une minute
Note 1 à l'article: Elle est exprimée en respirations par minute.
3.36
régénération du gaz respiratoire

procédé par lequel un appareil de protection respiratoire (3.203) absorbe le dioxyde de carbone dans le

gaz (3.97) expiré, fournit l'oxygène, et contrôle la vapeur d'eau et la température du gaz à respirer

3.37
tuyau respiratoire

tuyau (3.116) flexible relié à la pièce faciale (3.83) et par lequel le gaz respirable (3.29)

est introduit à la pression atmosphérique ou à une pression légèrement supérieure ou inférieure à la

pression atmosphérique
3.38
machine respiratoire

appareil de ventilation qui simule la ventilation (4.20) respiratoire en utilisant des courbes qui peuvent

être sinusoïdales ou représenter le cycle respiratoire (3.34)
Note 1 à l'article: Voir aussi: simulateur métabolique (3.149).
3.39
machine respiratoire complète

machine respiratoire (3.38) plus l'ensemble des tubes (3.245) de raccordement, robinets de réglage et

autre matériel nécessaire conduisant jusqu'au montage tube trachéal (3.244)
3.40
résistance respiratoire de pointe

pression différentielle maximale d'un appareil de protection respiratoire (3.203) pendant l'inspiration

(résistance de pointe à l'inspiration) ou l'expiration (résistance de pointe à l'expiration)

4 © ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 16972:2020(F)
3.41
résistance respiratoire

pression différentielle entre l'amont et l'aval d'un endroit, causée par un appareil de protection

respiratoire (3.203) sur le débit de gaz respirable (3.29) pendant l'inspiration (résistance à l'inspiration)

ou l'expiration (résistance à l'expiration)
3.42
influencé par la respiration
répondant de façon active ou passive à la demande en air du porteur (3.257)
3.43
soupape de dérivation

composant d'un appareil de protection respiratoire (3.203), servant de soupape manuelle d'urgence et

permettant l'alimentation en gaz respirable (3.29) nécessaire lorsque la voie d'alimentation normale ne

fonctionne plus
3.44
capacité

volume de gaz respirable (3.29) disponible d'un appareil de protection respiratoire (3.203)

3.45
limites de concentration en dioxyde de carbone
limites de concentration en CO

concentration maximale admissible en dioxyde de carbone présent dans le gaz respirable inhalé (3.121)

3.46
longueur carbonisée

Longueur d’un résidu fragilisé d'un matériau ou d'un tissu qui a été exposé à une énergie thermique

3.47
dispositif de vérification

moyen permettant au porteur (3.257) de vérifier, avant utilisation ou régulièrement pendant

l'utilisation, que les conditions minimales de conception du fabricant (3.137) sont satisfaites

3.48
appareil de protection respiratoire de classe Sxxxx
APR de classe Sxxxx

APR alimenté en gaz respirable (3.236), où Sxxxx est égal à la quantité de gaz respirable (3.29) disponible

pour la respiration, en litres
3.49
résistance au nettoyage/à la désinfection

capacité de l'appareil à résister aux méthodes de nettoyage et de désinfection définies par le fabricant

3.50
filtre combiné

filtre (3.86) conçu pour éliminer les particules (3.170) solides et/ou liquides dispersées ainsi que les

vapeurs (3.251) et les gaz (3.97) spécifiés de l'air le traversant
3.51
appareil de protection respiratoire combiné
APR combiné

APR (3.203) capable de fonctionner en mode filtrant ou en mode d'alimentation en gaz respirable (3.29)

3.52
compatibilité

capacité d'un appareil de protection respiratoire (3.203) à être utilisé avec un autre équipement de

protection individuelle (EPI)
© ISO 2020 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 16972:2020(F)
3.53
opérateur d'essai d'ajustement compétent

personne possédant une expérience appropriée et suffisante, et des connaissances pratiques et

théoriques des méthodes d'essais d'ajustement, qui réalise les procédures d'essais d'ajustement

3.54
personne compétente

personne possédant une expérience appropriée et suffisante, et des connaissances pratiques et

théoriques des éléments d'un programme relatif aux appareils de protection respiratoire (3.207) dont

elle est responsable
3.55
filtre pour air comprimé

filtre (3.86) conçu pour éliminer les particules (3.170) solides et/ou liquides dispersées ainsi que les

vapeurs (3.251) et les gaz (3.97) spécifiés de l'air comprimé le traversant
3.56
appareil de protection respiratoire isolant à adduction d'air comprimé

appareil non autonome dans lequel la pièce faciale (3.83) est alimentée en air respirable (3.28) à partir

d'une source d'air comprimé
3.57
tube d'alimentation en air comprimé

tube (3.245) qui apporte de l'air respirable (3.28) à partir d'une source d'air comprimé, à une pression

maximale de 10 bar
3.58
espace confiné

zone à accès réduit, comme défini dans les réglementations nationales, qui nécessite des précautions

particulières pour pouvoir y accéder
3.59
contaminant
substance indésirable dans l'air qui peut être solide, liquide ou gazeuse
3.60
robinet de réglage de débit continu

robinet de réglage du débit en gaz respirable (3.29) alimentant le porteur (3.257) d'un appareil de

protection respiratoire alimenté en gaz respirable (3.236) et lui permettant de régler un débit d'air

continu dans les limites définies
3.61
diamètre médian en nombre
CMD

taille de particule d'une distribution granulométrique pour laquelle une moitié du nombre total de

particules (3.170) a des dimensions supérieures et l'autre moitié, des dimensions inférieures

3.62
espace mort

zone dans laquelle le gaz (3.97) expiré n'a pas été purgé et est susceptible d'être respiré

à nouveau
3.63
espace mort

régions conductrices des voies respiratoires ne contenant pas d'alvéoles (4.7) et, par

conséquent, ne donnant lieu à aucun échange gazeux (3.97)

Note 1 à l'article: Ces régions comprennent le nez, la bouche, la trachée, les bronches et les voies respiratoires

inférieures. Ce volume mesure habituellement 150 ml chez un homme de taille moyenne.

6 © ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 16972:2020(F)
3.64
espace mort

total de l'ensemble de l'espace mort (3.63) anatomique ainsi que des alvéoles (4.7) sous-

perfusées (circulation sanguine réduite) ne participant pas aux échanges gazeux (3.97)

Note 1 à l'article: le volume de l'espace mort physiologique peut varier en fonction du degré de ventilation (4.20).

L'espace mort physiologique est donc la fraction du volume courant (3.240) qui ne participe pas aux échanges

gazeux dans les poumons.
3.65
type à la demande à pression positive

type d'appareil de protection respiratoire (3.203) muni d'une soupape à la demande (3.67), actionnée par

l'activité respiratoire des poumons, et qui, en cas de pression positive (3.179), fonctionne dans la pièce

faciale (3.83) dans des conditions définies dans les normes correspondantes
3.66
type à la demande sans pression positive

type d'appareil de protection respiratoire (3.203) muni d'une soupape à la demande (3.67), actionnée

par l'activité respiratoire des poumons, et qui, en cas de pression négative (3.161), fonctionne pendant

l'inspiration dans la pièce faciale (3.83)
3.67
soupape à la demande

soupape actionnée par l'action respiratoire des poumons, fournissant le gaz respirable (3.29) à la demande

3.68
désorption

processus au cours duquel une substance (le media filtrant) libère une substance absorbée ou adsorbée

3.69
point de rosée
température de l'air à une pression donnée à laquelle la condensation se produit
3.70
retrait
processus de retrait effectif de l'appareil de protection respiratoire (3.203)
3.71
mise en place
processus de mise en place de l'appareil de protection respiratoire (3.203)
3.72
soupape d'aval

soupape qui est généralement maintenue fermée par un ressort et qui s'ouvre sous la pression de l'air

3.73
égoutter
s'écouler en formant des gouttelettes ou des gouttes
3.74
résistance respiratoire dynamique

pression différentielle provoquée par un appareil de protection respiratoire (3.203) lorsque le gaz

respirable (3.29) est diffusé par une machine respiratoire (3.38) réglée à volume respiratoire par

minute donné (3.153) et à la courbe spécifiés
3.75
essai dynamique à la flamme

essai dans lequel l'éprouvette est en mouvement au-dessus de la flamme pendant l'exposition

© ISO 2020 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 16972:2020(F)
3.76
élastance
variation de pression résultant d'une variation de volume
Note 1 à l'article: Elle est exprimée en kPa/l.
3.77
indicateur de fin de durée d'utilisation
ESLI

système avertissant le porteur (3.257) d'un appareil de protection respiratoire filtrant à gaz (3.102) de la

fin imminente de la protection respiratoire
3.78
appareil de protection respiratoire d'évacuation
APR d'évacuation

APR (3.203) destiné à être utilisé uniquement pour l'évacuation d'une atmosphère dangereuse (3.108)

3.79
soupape expiratoire

soupape anti-retour permettant l'évacuation du gaz expiré et de l'excès de gaz respirable (3.29) de

l'appareil de protection respiratoire (3.203)
3.80
air expiré
air expiré par le porteur (3.257)
3.81
partie exposée

partie qui, telle qu'elle est portée, peut être touchée par la sonde d'identification de la surface exposée

spécifiée dans l'ISO 16900-5
3.82
jupe de masque

partie principale d'une pièce faciale (3.83) à laquelle sont fixés les éléments fonctionnels

3.83
pièce faciale

partie d'un appareil de protection respiratoire (3.203) reliant le système respiratoire du porteur (3.257)

aux autres composants de l'appareil et isolant le système respiratoire de l'atmosphère ambiante (3.12)

Note 1 à l'article: Les pièces faciales peuvent être des masques complets (3.96), des demi-masques (3.104), des

quarts de masques (3.192), des ensembles embouts buccaux (3.157) ou des pièces faciales filtrantes (3.89).

Note 2 à l'article: Les casques (3.113), cagoules (3.115), blouses (3.23) et combinaisons peuvent servir au

même usage.
3.84
fuite faciale
fuite entre le visage du porteur (3.257) et l'interface respiratoire (3.202)
3.85
champ de vision

zone de vision fixe lors du port d'un appareil de protection respiratoire (3.203)

3.86
filtre

dispositif destiné à éliminer les contaminants (3.59) spécifiques de l'air ambiant le traversant

8 © ISO 2020 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 16972:2020(F)
3.87
support du filtre
boîtier de filtre

composant fixé à une interface respiratoire (3.202) ou à une autre partie de l'appareil de protection

respiratoire (3.203) et dans lequel est inséré un filtre (3.86), emboîté ou non
3.88
appareil d'évacuation à filtre

appareil de protection respiratoire (3.203) exclusivement destiné à l'évacuation, incorporant un filtre

(3.86) à monoxyde de carbone traversé par l'air ambiant alimentant la pièce faciale (3.83)

3.89
pièce faciale filtrante

appareil de protection respiratoire (3.203) essentiellement ou entièrement constitué d'une matière

filtrante
Note 1 à l'article: Il comporte le marquage «FF» pour pièce faciale filtrante.
3.90
appareil de protection respiratoire filtrant
APR filtrant

APR (3.203) assisté ou non assisté, dans lequel l'air passe à travers un ou plusieurs filtres anti-gaz (3.98),

filtres à particules (3.171) ou filtres combinés (3.50) avant d'être inhalé
3.91
essai d'ajustement

utilisation d'un agent d'essai et d'un protocole spécifique pour déterminer qualitativement ou

quantitativement l'étanchéité entre le visage du porteur (3.257) et l'interface respiratoire (3.202) pour

une marque, un modèle et une taille spécifiques d'appareil de protection respiratoire (3.203)

3.92
débit

volume (masse) de gaz respirable (3.29) traversant l'appareil dans un temps donné

3.93
embuage

réduction du champ de vision (3.85) et/ou de l'acuité visuelle causée par la condensation d'humidité à

l'intérieur de l'oculaire (3.252)
3.94
ajustement en force

pratique consistant à réitérer un essai d'ajustement (3.91) non concluant avec le même appareil de

protection respiratoire (3.203) en le réinstallant plus de trois fois, ou en le réglant (en resserrant les

sangles par exemple) jusqu'à ce que l'essai d'ajustement finisse par être concluant

3.95
appareil de protection respiratoire isolant à air libre

appareil de protection respiratoire (3.203) dans lequel l'air respirable (3.28) est amené par un tuyau

d'alimentation en air (3.9), assisté ou non assisté
3.96
masque complet

interface respiratoire à ajustement serré (3.241) couvrant la bouche, le nez, les yeux et le menton

3.97
gaz

fluide à l'état gazeux dans les conditions normales de pression et de température qui se dilate pour

occuper tout l'espace ou l'enceinte dans lequel il est enfermé
© ISO 2020 – Tous droits réservés 9
---------------------- Page: 13 ----------------------
ISO 16972:2020(F)
3.98
filtre anti-gaz

filtre (3.86) conçu pour éliminer les gaz (3.97) et les vapeurs (3.251) spécifiques de l'atmosphère le

traversant
3.99
capacité du filtre anti-gaz

masse ou volume d'un agent d'essai spécifié qui est éliminé ou retenu par un filtre anti-gaz (3.98) ou un

filtre combiné (3.50) dans des conditions spécifiées de température, d'humidité, de concentration de gaz

d'essai et de débit (3.92) à la concentration de claquage (3.26)

Note 1 à l'article: La masse ou le volume est déterminé(e) en mesurant le temps de claquage (3.27) à une

concentration de claquage définie. La formule utilisée pour calculer la capacité (3.44) de gaz est:

CV=×ct××10
fl gasbr
C est la capacité de gaz (en l);
V est le débit (3.92) volumique (en l/min);
c est la concentration de gaz (en ml/m );
gaz
t est le temps de claquage (3.27) (en min).
EXEMPLE V = 30 l/min
c = 1 000 ml/m
gaz
t = 30 min
3 −6
C = 30 l/min × 1 000 ml/m × 30 min × 10 = 0,9 l
3.100
calendrier de remplacement d'un filtre anti-gaz

laps de temps au terme duquel un filtre anti-gaz (3.98) est remplacé par un filtre neuf

3.101
essai de validation du filtre anti-gaz à des débits spécifiés

essai pour évaluer la capacité du filtre (3.86) à atteindre un niveau de performance minimal pour un

rythme de travail (3.260) correspondant à sa classification
3.102
appareil de protection respiratoire filtrant anti-gaz
APR filtrant anti-gaz

APR (3.203) constitué d'une interface respiratoire (3.202) munie d'un filtre (3.86) qui élimine certains

gaz (3.97) ou vapeurs (3.251) de l'air inhalé par le porteur (3.257) pendant une période limitée

3.103
résille
filet de tête
harnais de tête (3.110) en forme de filet (étoffe en mailles)
3.104
demi-masque

interface respiratoire à ajustement serré (3.241) couvrant la bouche, le nez et le menton

10 © ISO 2020 – Tous droits réservés
---------------------- Page: 14 ----------------------
ISO 16972:2020(F)
3.105
demi-masque sans soupape inspiratoire

appareil filtrant avec un demi-masque (3.104) et sans soupape inspiratoire (3.120), qui peut avoir ou non

des soupapes expiratoire (3.79)

Note 1 à l'article: Il comprend un demi-masque et des filtres (3.86) séparables et remplaçables.

3.106
diamètre de volant
valeur nominale égale au double du plus grand rayon à partir du centre du volant
Note 1 à l'article: Il est exprimé en mm.
3.107
taux de risque

concentration mesurée d'une substance en suspension dans l'air divisée par la valeur limite d'exposition

professionnelle (3.163)

Note 1 à l'article: Ce rapport est calculé pour chaque composant de gaz (3.97), vapeur (3.251) et/ou particule ou

pour un mélange lorsque les composants ont des effets cumulatifs.
3.108
atmosphère da
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
