Footwear -- Test methods for whole shoe -- Heel attachment

ISO 22650:2018 specifies a method for the determination of the heel attachment of footwear. It applies to woman's medium and high heeled footwear. This test method measures three related wear properties: - the rigidity of the shoe backpart during normal walking; - the amount of permanent deformation of the backpart caused by a fairly large force applied to the heel in a backward direction; - the force required to detach the heel.

Chaussures -- Méthodes d'essai applicables à la chaussure entière -- Fixation du talon

L'ISO 22650:2018 spécifie une méthode de détermination de la fixation des talons des chaussures. L'ISO 22650:2018 s'applique aux chaussures munies de talons hauts et mi-hauts portées par les femmes. La présente méthode d'essai détermine trois caractéristiques d'usure corrélées, ŕ savoir: - la rigidité de la partie arričre de la chaussure pendant la marche normale; - la déformation permanente ŕ laquelle est soumise la partie arričre due ŕ une force relativement importante appliquée sur le talon vers l'arričre; - la force requise pour détacher le talon.

General Information

Status
Published
Publication Date
14-Mar-2018
Current Stage
6060 - International Standard published
Start Date
18-Jan-2018
Completion Date
15-Mar-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 22650:2018 - Footwear -- Test methods for whole shoe -- Heel attachment
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 22650:2018 - Chaussures -- Méthodes d'essai applicables a la chaussure entiere -- Fixation du talon
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 22650
Second edition
2018-03
Footwear — Test methods for whole
shoe — Heel attachment
Chaussures — Méthodes d'essai applicables à la chaussure entière —
Fixation du talon
Reference number
ISO 22650:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 22650:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 22650:2018(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Apparatus and material ................................................................................................................................................................................ 1

5 Sampling and conditioning ........................................................................................................................................................................ 3

6 Test method ............................................................................................................................................................................................................... 4

6.1 Principle ........................................................................................................................................................................................................ 4

6.2 Procedure .................................................................................................................................................................................................... 5

7 Expression of results ........................................................................................................................................................................................ 7

8 Test report ................................................................................................................................................................................................................... 8

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 22650:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 216, Footwear.

This second edition cancels and replaces the first edition (ISO 22650:2002), which has been technically

revised.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 22650:2018(E)
Footwear — Test methods for whole shoe — Heel
attachment
1 Scope

This document specifies a method for the determination of the heel attachment of footwear. It applies

to woman's medium and high heeled footwear.
This test method measures three related wear properties:
— the rigidity of the shoe backpart during normal walking;

— the amount of permanent deformation of the backpart caused by a fairly large force applied to the

heel in a backward direction;
— the force required to detach the heel.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:

Tension/compression testing machines — Calibration and verification of the force-measuring system

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
heel attachment strength

maximum force measured under these testing condition required to detach the heel from the sole/insole

assembly
Note 1 to entry: The heel attachment strength is expressed in newtons.
3.2
rigidity

back part deformation measured under these test conditions under a force of 200 N

3.3
permanent deformation

permanent set of the backpart measured under these test conditions at a force of 400 N

4 Apparatus and material
The following apparatus and material shall be used:
© ISO 2018 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 22650:2018(E)

4.1 Tensile-testing machine, shall comply with the requirement of ISO 7500-1 to an accuracy

corresponding to class B, with a constant rate of traverse of 100 mm/min ± 10 mm/min.

A low-inertia machine having autographic force recording facilities is essential.

4.2 Devices for attaching the shoe heel, devices for attaching the shoe heel near its tip to the upper

clamp attachment of the tensile testing machine so that the heel can pivot freely during the test. Different

designs are needed for chunky and slender heels as described below.
4.2.1 Device for chunky heels, as shown in Figure 1.

The 6 mm diameter rod G is removable and may be inserted through a 6 mm or 7 mm diameter pre-

drilled hole in the heel as shown in Figure 3. The block H at the opposite end of the device has a 13 mm

diameter hole which enables it to be fitted directly to a tensile testing machine in place of the top clamp.

Alternatively, where a tensile testing machine is being used which does not have removable clamps, the

block H would be replaced by a part which can be gripped in the machine clamps.

NOTE Rod G can be inserted through the hole drilled in chunky heels or removed and replaced by the clamp

shown in Figure 2 for testing slender heels.

Figure 1 — Type 1 device for providing the connecting link between the tensile testing machine

and the heel stem

4.2.2 Clamp for slender heels, as shown in Figure 2 consists of a U-shaped part A which clamps

against the front face of the heel (the heel breast), and parts B and C which clamp against the curved back

of the heel.

The distance between parts B and A is adjustable to suit the heel tip dimensions, using the four screws

D. Part C pivots in the two parts B, to allow for the tapering of most slender heels near their tip. The two

screws E have pointed ends to dig into the heel and so prevent the clamp slipping. The clamp is 20 mm

deep. At each end of part A are two spigots F of diameter 6 mm whose centres are 10 mm above the

clamping face of part A and 10 mm from each edge. These spigots enable the clamp to be fitted into the

connecting device shown in Figure 2 in place of rod G.
2 © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 22650:2018(E)
Key
1 top piece

NOTE This clamp can be fitted into the connecting link shown in Figure 1 in place of the removable rod G.

Figure 2 — Type 2 pivoting clamp for the stems of slender heels
4.3
...

NORME ISO
INTERNATIONALE 22650
Deuxième édition
2018-03
Chaussures — Méthodes d'essai
applicables à la chaussure entière —
Fixation du talon
Footwear — Test methods for whole shoe — Heel attachment
Numéro de référence
ISO 22650:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 22650:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 22650:2018(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Appareillage et matériel ............................................................................................................................................................................... 2

5 Échantillonnage et conditionnement .............................................................................................................................................. 3

6 Méthode d’essai ..................................................................................................................................................................................................... 4

6.1 Principe ......................................................................................................................................................................................................... 4

6.2 Mode opératoire .................................................................................................................................................................................... 5

7 Expression des résultats............................................................................................................................................................................... 9

8 Rapport d’essai ....................................................................................................................................................................................................... 9

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 22650:2018(F)

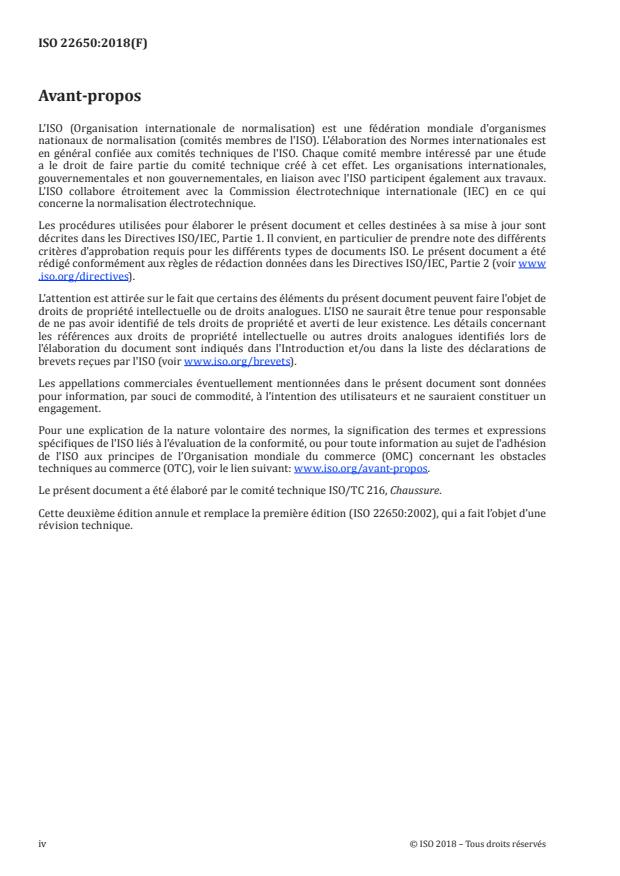

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 216, Chaussure.

Cette deuxième édition annule et remplace la première édition (ISO 22650:2002), qui a fait l’objet d’une

révision technique.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 22650:2018(F)
Chaussures — Méthodes d'essai applicables à la chaussure
entière — Fixation du talon
1 Domaine d’application

Le présent document spécifie une méthode de détermination de la fixation des talons des chaussures.

Elle s’applique aux chaussures munies de talons hauts et mi-hauts portées par les femmes.

La présente méthode d’essai détermine trois caractéristiques d’usure corrélées, à savoir:

— la rigidité de la partie arrière de la chaussure pendant la marche normale;

— la déformation permanente à laquelle est soumise la partie arrière due à une force relativement

importante appliquée sur le talon vers l’arrière;
— la force requise pour détacher le talon.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques

uniaxiaux — Partie 1: Machines d’essai de traction/compression — Étalonnage et vérification du système

de mesure de force
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
force d’attachement du talon

force maximale mesurée dans les conditions d’essai requises pour détacher le talon de l’assemblage

semelle d’usure/première de montage
Note 1 à l'article: La force d’attachement du talon est exprimée en newtons.
3.2
rigidité

déformation de la partie arrière mesurée dans les conditions d’essai requises sous une force de 200 N

3.3
déformation permanente

déformation résiduelle de la partie arrière mesurée dans les conditions d’essai requises sous une force

de 400 N
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 22650:2018(F)
4 Appareillage et matériel
L’appareillage et le matériel suivants doivent être utilisés.

4.1 Machine d’essai de traction, satisfaisant aux exigences de l’ISO 7500-1, avec une précision

correspondant à la classe B et une vitesse de translation constante de 100 mm/min ± 10 mm/min.

Il est essentiel de disposer d’une machine à faible inertie équipée d’un dispositif autographique

d’enregistrement de la force.

4.2 Dispositifs pour la fixation des talons de chaussures, permettant la fixation du talon de

la chaussure au niveau de la pointe, sur la mâchoire supérieure de la machine d’essai de traction, de

façon que le talon puisse pivoter librement pendant l’essai. Il est nécessaire de prévoir des dispositifs de

conception différente pour les talons épais et les talons fins, conformes à ceux décrits ci-après.

4.2.1 Dispositif pour talons épais, tel que repreésenté à la Figure 1.

Le tube G de 6 mm de diamètre est amovible et peut être inséré dans un trou de 6 mm ou de 7 mm de

diamètre préalablement percé dans le talon, comme indiqué à la Figure 3. Le bloc H situé à l’extrémité

opposée du dispositif est muni d’un trou de 13 mm de diamètre qui lui permet de s’ajuster directement

sur une machine d’essai de traction et de remplacer ainsi la mâchoire supérieure. En cas d’utilisation

d’une machine d’essai de traction ne possédant pas de mâchoires amovibles, le bloc H serait remplacé

par un élément pouvant être fixé sur les mâchoires de la machine.

NOTE Le tube G peut être inséré dans le trou percé dans les talons épais, ou lorsqu’il s’agit d’essais de talons

fins, ce tube peut être enlevé et remplacé par le dispositif de fixation indiqué à la Figure 2.

Figure 1 — Dispositif de type 1 assurant la liaison entre la machine d’essai de traction et

la tige du talon

4.2.2 Dispositif de fixation pour talons fins, tel que représenté à la Figure 2 est constitué d’un

élément A en forme de U qui vient se fixer sur la partie avant du talon (la face avant du talon), et des

éléments B et C qui viennent se fixer sur la partie arrière arrondie du talon.

Il est possible de régler la distance entre les éléments B et A en fonction des dimensions de la pointe

du talon à l’aide des quatre vis D. L’élément C pivote dans les deux éléments B de façon à s’adapter au

rétrécissement de la plupart les talons fins au niveau de la pointe. L’extrémité des deux vis E est pourvue

d’une mèche qui s’enfonce dans le talon et empêche par conséquent tout glissement du dispositif

de fixation. Le dispositif de fixation a une profondeur de 20 mm. Chaque extrémité de l’élément A est

pourvue de deux tourillons F de 6 mm de diamètre dont le centre est situé à 10 mm au-dessus de la

surface de l’élément A assurant la fixation, et à 10 mm de chaque bord. Ces tourillons permettent au

dispositif de fixation de s’ajuster sur le dispositif de liaison indiqué à la Figure 2 et de remplacer le tube G.

2 © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 22650:2018(F)
Légende
1 bonbout

NOTE Ce dispositif de fixation peut s’ajuster sur le dispositif de liaison indiqué à la Figure 1 et remplacer le

tube G amovible.

Figure 2 — Dispositif de fixation pivotant de type 2 pour les tiges des talons fins

4.3 Séparateurs, pouvant être ouverts pour mesurer une distance de 100 mm environ. Ces séparateurs

sont indispensables pour mesurer le déplacement de la pointe du talon pendant l’essai.

5 Échantillonnage et conditionnement

Dans bien des cas, il n’est pas nécessaire de conditionner la chaussure dans une atmosphère contrôlée

avant de la soumettre à essai.
Découper la tige
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
