ISO 19133:2005

Geographic information - Location-based services - Tracking and navigation

ISO 19133:2005 describes the data types, and operations associated with those types, for the implementation of tracking and navigation services. It is designed to specify web services that can be made available to wireless devices through web-resident proxy applications, but is not restricted to that environment.

Information géographique — Services basés sur la localisation — Suivi et navigation

L'ISO 19133:2005 décrit les types de données ainsi que les opérations associées pour l'implémentation de services de navigation et de suivi. Elle est conçue, entre autres, pour spécifier des services web pouvant être accessibles à des dispositifs sans fil par le biais d'applications web proxy.

Geografske informacije - Storitve na podlagi lokacije - Sledenje in navigacija

General Information

• Status: Published
• Publication Date: 20-Oct-2005
• ICS: 35.240.70 - IT applications in science
• Technical Committee: ISO/TC 211 - Geographic information/Geomatics
• Drafting Committee: ISO/TC 211 - Geographic information/Geomatics
• Current Stage: 9093 - International Standard confirmed
• Start Date: 21-Mar-2022
• Completion Date: 13-Dec-2025
• Ref Project: oSIST ISO 19133:2006 - Geographic information - Location-based services - Tracking and navigation

Relations

• Consolidated By: ISO 20643:2005/Amd 1:2012 - Mechanical vibration - Hand-held and hand-guided machinery - Principles for evaluation of vibration emission - Amendment 1: Accelerometer positions
• Effective Date: 06-Jun-2022

Overview

ISO 19133:2005 - Geographic information - Location-based services - Tracking and navigation defines the data types and operations needed to implement tracking and navigation services for location‑based services (LBS). The standard is targeted at web service implementations (for example, web‑resident proxy applications serving wireless devices) but is not limited to that architecture. ISO 19133 specifies models for representing positions, movement, routing, cost functions and address/network information to support interoperable tracking and navigation solutions.

Key topics and technical scope

ISO 19133 organizes the tracking and navigation domain into well‑defined packages and topics, including:

• Tracking: semantics and service models for position reports, mobile subscriber representations, tracking locations, triggers (periodic, transition), and quality‑of‑position metadata.
• Point estimates & coordinate models: representations for point estimates (circle, ellipse, sphere, ellipsoid), measured coordinates and coordinate reference systems.
• Location transformation & linear referencing: mechanisms for transforming locations and representing linear reference systems (LRS) such as offsets, reference markers and expressions.
• Navigation: route request/response models, instructions, rendering services, and cost functions (time, distance, monetary costs, transfers, tolls, counts) used by routing algorithms.
• Network & routing model: formalization of network elements (links, turns, junctions), constraints/advisories, network positions and route definitions.
• Address model: structured address and address elements (street, postal code, intersection, named place) to support geocoding and location matching.
• Implementation support: basic feature/data model packages, test suites and informative annexes on graph algorithms and RM‑ODP service views.

Practical applications and users

ISO 19133 is practical for anyone building interoperable location services:

• LBS and mobile app developers implementing tracking, geofencing, and turn‑by‑turn navigation.
• Fleet management and telematics providers for standardized position reporting and routing.
• Transport and public transit agencies for route planning, transfers and cost modeling.
• Emergency services and asset tracking where accurate quality‑of‑position metadata and triggers are critical.
• GIS integrators and standards architects who need consistent models for coordinates, linear referencing and network data to integrate multiple systems.
  Benefits include improved interoperability, clearer semantics for position accuracy and triggers, and consistent routing/cost modeling for cross‑vendor services.

Related standards

• Related to the ISO 19100 series (geographic information standards) and complements web service and geospatial data standards used in LBS ecosystems. For implementation, combine ISO 19133 models with relevant coordinate reference, feature‑model and web service standards to achieve end‑to‑end interoperability.

Keywords: ISO 19133, location-based services, tracking and navigation, LBS, tracking service, navigation service, routing, cost function, network model, address model, linear reference system.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 19133
First edition
2005-10-15
Geographic information — Location-
based services — Tracking and
navigation
Information géographique — Services basés sur la localisation — Suivi
et navigation
Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved

Contents Page
Foreword. viii
Introduction . ix
1 Scope . 1
2 Conformance. 1
3 Normative references . 2
4 Terms and definitions. 2
5 Abbreviated terms and UML notation. 6
5.1 Abbreviated terms . 6
5.2 UML notation. 6
6 Tracking . 7
6.1 Semantics . 7
6.2 Package: Tracking Service . 7
6.3 Package: Point Estimates . 21
6.4 Package: Location Transformation. 26
6.5 Package: Measured Coordinates . 27
6.6 Package: Linear Reference Systems. 32
7 Navigation. 39
7.1 Semantics . 39
7.2 Cost Functions and algorithms. 41
7.3 Package: Navigation Service. 42
7.4 Package: Cost Function. 55
7.5 Package: Preferences. 68
8 Address Model . 70
8.1 Semantics . 70
8.2 Package: Address. 70
8.3 Package: Address Elements. 74
9 Network. 85
9.1 Semantics . 85
9.2 Package: Network Model . 85
9.3 Package: Turn and Junction. 89
9.4 Package: Constraint and Advisory . 95
9.5 Package: Link. 108
9.6 Package: Network Position. 111
9.7 Package: Route . 112
9.8 Package: Combined Networks . 117
10 Basic implementation packages . 120
10.1 Package: Feature Data Model. 120
10.2 Package: New Basic Types. 124
Annex A (normative) Abstract test suite. 127
Annex B (informative) Directed weighted graphs and their algorithms . 134
Annex C (informative) View of Standard in terms of RM-ODP Services. 137
Bibliography . 139

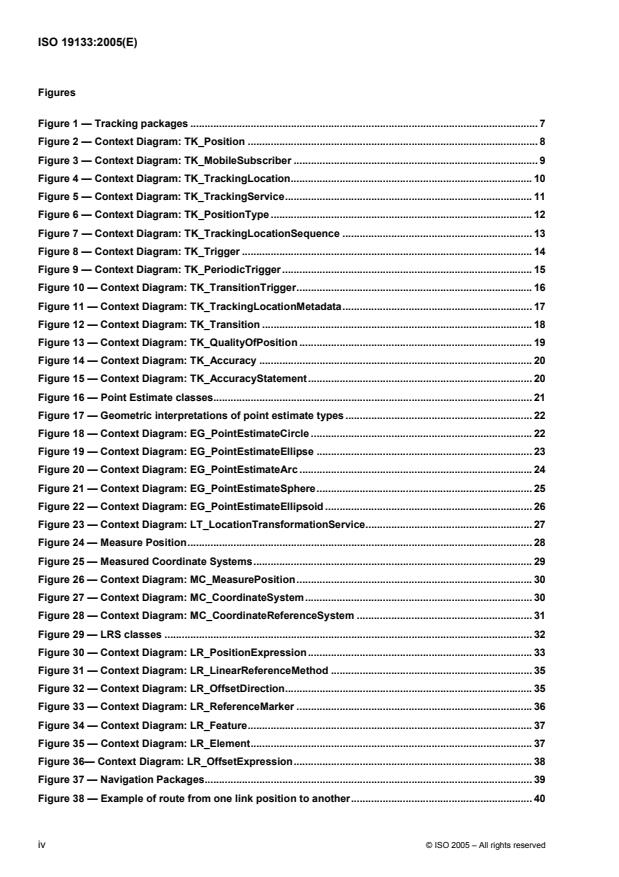

Figures
Figure 1 — Tracking packages . 7
Figure 2 — Context Diagram: TK_Position . 8
Figure 3 — Context Diagram: TK_MobileSubscriber . 9
Figure 4 — Context Diagram: TK_TrackingLocation. 10
Figure 5 — Context Diagram: TK_TrackingService. 11
Figure 6 — Context Diagram: TK_PositionType . 12
Figure 7 — Context Diagram: TK_TrackingLocationSequence . 13
Figure 8 — Context Diagram: TK_Trigger . 14
Figure 9 — Context Diagram: TK_PeriodicTrigger. 15
Figure 10 — Context Diagram: TK_TransitionTrigger. 16
Figure 11 — Context Diagram: TK_TrackingLocationMetadata. 17
Figure 12 — Context Diagram: TK_Transition . 18
Figure 13 — Context Diagram: TK_QualityOfPosition . 19
Figure 14 — Context Diagram: TK_Accuracy . 20
Figure 15 — Context Diagram: TK_AccuracyStatement. 20
Figure 16 — Point Estimate classes. 21
Figure 17 — Geometric interpretations of point estimate types . 22
Figure 18 — Context Diagram: EG_PointEstimateCircle .22
Figure 19 — Context Diagram: EG_PointEstimateEllipse . 23
Figure 20 — Context Diagram: EG_PointEstimateArc . 24
Figure 21 — Context Diagram: EG_PointEstimateSphere. 25
Figure 22 — Context Diagram: EG_PointEstimateEllipsoid . 26
Figure 23 — Context Diagram: LT_LocationTransformationService. 27
Figure 24 — Measure Position. 28
Figure 25 — Measured Coordinate Systems. 29
Figure 26 — Context Diagram: MC_MeasurePosition. 30
Figure 27 — Context Diagram: MC_CoordinateSystem. 30
Figure 28 — Context Diagram: MC_CoordinateReferenceSystem . 31
Figure 29 — LRS classes . 32
Figure 30 — Context Diagram: LR_PositionExpression.33
Figure 31 — Context Diagram: LR_LinearReferenceMethod . 35
Figure 32 — Context Diagram: LR_OffsetDirection. 35
Figure 33 — Context Diagram: LR_ReferenceMarker . 36
Figure 34 — Context Diagram: LR_Feature. 37
Figure 35 — Context Diagram: LR_Element. 37
Figure 36— Context Diagram: LR_OffsetExpression. 38
Figure 37 — Navigation Packages. 39
Figure 38 — Example of route from one link position to another. 40
iv © ISO 2005 – All rights reserved

Figure 39 — Services. 42
Figure 40 — Context Diagram: NS_NavigationService. 43
Figure 41 — Context Diagram: NS_RouteRequest. 46
Figure 42 — Context Diagram: NS_Instruction. 48
Figure 43 — Context Diagram: NS_InstructionList . 49
Figure 44 — Context Diagram: NS_RouteResponse. 50
Figure 45 — Context Diagram: NS_CostedTurn. 51
Figure 46 — Context Diagram: NS_RenderingService .51
Figure 47 — Context Diagram: NS_RenderingRequest . 52
Figure 48 — Context Diagram: NS_RenderingResponse. 53
Figure 49 — Context Diagram: NS_RenderingType. 53
Figure 50 — Context Diagram: NS_CostedLink . 54
Figure 51 — Context Diagram: NS_CostFunctionCode. 54
Figure 52 — Context Diagram: NS_RouteRequestType . 55
Figure 53 — Context Diagram: NS_CostFunction. 59
Figure 54 — Context Diagram: NS_CostElements . 59
Figure 55 — Context Diagram: NS_MonetaryCost . 60
Figure 56 — Context Diagram: NS_Tolls. 61
Figure 57 — Context Diagram: NS_Fares. 61
Figure 58 — Context Diagram: NS_Time. 62
Figure 59 — Context Diagram: NS_TravelTime . 62
Figure 60 — Context Diagram: NS_WaitingTime. 63
Figure 61 — Context Diagram: NS_Counts. 64
Figure 62 — Context Diagram: NS_NumberManeuvers. 64
Figure 63 — Context Diagram: NS_NumberTurns . 65
Figure 64 — Context Diagram: NS_NumberTransfers .65
Figure 65 — Context Diagram: NS_Distance . 66
Figure 66 — Context Diagram: NS_WeightedCost. 67
Figure 67 — Context Diagram: NS_CostFunctionTerm . 68
Figure 68 — Context Diagram: NS_RoutePreferences .68
Figure 69 — Context Diagram: NS_AvoidList. 69
Figure 70 — Leaf packages of the Address Model. 70
Figure 71 — Basic Address classes . 71
Figure 72 — Context Diagram: AD_Address. 72
Figure 73 — Context Diagram: AD_AbstractAddress. 72
Figure 74 — Context Diagram: AD_USAddress . 74
Figure 75 — Context Diagram: AD_AddressElement .75
Figure 76 — Context Diagram: AD_Addressee . 76
Figure 77 — Context Diagram: AD_StreetIntersection . 76
Figure 78 — Context Diagram: AD_Street. 78
Figure 79 — Context Diagram: AD_PostalCode . 79
Figure 80 — Context Diagram: AD_StreetLocation. 79
Figure 81 — Context Diagram: AD_PhoneNumber. 80
Figure 82 — Context Diagram: AD_NamedPlace. 81
Figure 83 — Context Diagram: AD_StreetAddress. 82
Figure 84 — Context Diagram: AD_NamedPlaceClassification . 82
Figure 85 — Context Diagram: AD_Building. 83
Figure 86 — Context Diagram: AD_MuniQuadrant. 83
Figure 87 — Context Diagram: AD_RegionCode . 84
Figure 88 — Context Diagram: AD_NumberRange. 85
Figure 89 — Context Diagram: AD_ListNamedPlaces .85
Figure 90 — Context Diagram: NT_Network . 86
Figure 91 — Context Diagram: NT_WayPoint . 87
Figure 92 — Context Diagram: NT_WayPointList. 88
Figure 93 — Junction and turns . 89
Figure 94 — Context Diagram: NT_Turn. 92
Figure 95 — Context Diagram: NT_TurnDirection. 92
Figure 96 — Context Diagram: NT_Junction. 94
Figure 97 — Context Diagram: NT_JunctionType . 95
Figure 98 — Context Diagram: NT_AngularDirection . 95
Figure 99 — Context Diagram: NT_Constraint. 96
Figure 100 — Context Diagram: NT_VehicleConstraint. 98
Figure 101 — Context Diagram: NT_TemporalConstraint . 99
Figure 102 — Context Diagram: NT_LaneConstraint . 100
Figure 103 — Context Diagram: NT_Vehicle . 101
Figure 104 — Context Diagram: NT_Advisory . 102
Figure 105 — Context Diagram: NT_SpatialRelation. 103
Figure 106 — Context Diagram: NT_AdvisoryCategory . 104
Figure 107 — Context Diagram: NT_AdvisoryElement . 104
Figure 108 — Context Diagram: NT_ExitAssociation. 105
Figure 109 — Context Diagram: NT_AdvisoryDirection . 106
Figure 110 — Context Diagram: NT_AdvisoryDistance . 107
Figure 111 — Context Diagram: NT_AdvisorySpatialRelation . 107
Figure 112 — Context Diagram: NT_Link . 110
Figure 113 — Context Diagram: NT_RouteSegmentCategory . 110
Figure 114 — Context Diagram: NT_LinkPosition. 111
Figure 115 — Context Diagram: NT_NetworkPosition . 112
Figure 116 — Context Diagram: NT_Route . 114
Figure 117 — Context Diagram: NT_RouteSummary. 115
Figure 118 — Context Diagram: NT_Maneuver. 117
vi © ISO 2005 – All rights reserved

Figure 119 — Combined Networks . 117
Figure 120 — Context Diagram: NT_CombinedNetwork . 118
Figure 121 — Context Diagram: NT_TransferNode. 119
Figure 122 — Context Diagram: NT_Transfer. 119
Figure 123 — Context Diagram: NT_TransferLink . 120
Figure 124 — Feature data classes. 120
Figure 125 — Context Diagram: FD_Feature . 121
Figure 126 — Context Diagram: FD_FeatureCollection. 122
Figure 127 — Context Diagram: FD_QueryFeatureCollection . 123
Figure 128 — Context Diagram: FD_FeatureName . 124
Figure 129 — Context Diagram: VoiceStream . 125
Figure 130 — Context Diagram: BinaryData . 125
Figure 131 — Context Diagram: Map. 126
Figure 132 — Context Diagram: Image. 126
Figure C.1 — Conceptual architecture equating mobile and non-mobile services . 137

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 19133 was prepared by Technical Committee ISO/TC 211, Geographic information/Geomatics.
viii © ISO 2005 – All rights reserved

Introduction
This International Standard is a description of the data and services needed to support tracking and navigation
applications for mobile clients. The web services views of this International Standard are given in Annex C.

INTERNATIONAL STANDARD ISO 19133:2005(E)

Geographic information — Location-based services — Tracking
and navigation
1 Scope
This International Standard describes the data types, and operations associated with those types, for the
implementation of tracking and navigation services. This International Standard is designed to specify web
services that can be made available to wireless devices through web-resident proxy applications, but is not
restricted to that environment.
2 Conformance
Conformance to this International Standard takes on two meanings dependent on the type of entity declaring
conformance.
Mechanisms for the transfer of data are conformant to this International Standard if they can be considered to
consist of transfer record or type definitions that implement or extend a consistent subset of the object types
described within this International Standard.
Web servers for tracking and navigation are conformant to this International Standard if their interfaces
implement one or more of the subtypes of service defined in this International Standard and their
communications and messaging are accomplished using a conformant transfer mechanism.
Clauses 6 and 7 of this International Standard use the Unified Modeling Language (UML) to present
conceptual schemas for describing the information and services for tracking and navigation. Clause 8 further
describes a general schema for addresses to be used as location equivalents in three types of services.
Clause 9 describes network data appropriate for these services. This International Standard concerns only
externally visible interfaces and places no restriction on the underlying implementations other than what is
needed to satisfy the interface specifications in the actual situation, such as
⎯ interfaces to software services using techniques such as COM or CORBA;
⎯ interfaces to databases using techniques such as SQL;
⎯ data interchange using encoding as defined in ISO 19118.
Few applications will require the full range of capabilities described by this conceptual schema. This clause,
therefore, defines a set of conformance classes that will support applications whose requirements range from
the minimum necessary to define data structures to full object implementation. This flexibility is controlled by a
set of UML types that can be implemented in a variety of manners. Implementations that define full object
functionality shall implement all operations defined by the types of the chosen conformance class, as is
common for UML designed object implementations. Implementations that choose to depend on external “free
functions” for some or all operations, or forgo them altogether, need not support all operations, but shall
always support a data type sufficient to record the state of each of the chosen UML types as defined by its
member variables. Common names for “metaphorically identical” but technically different entities are
acceptable. The UML model in this International Standard defines abstract types, application schemas define
conceptual classes, various software systems define implementation classes or data structures, and the XML
from the encoding standard (ISO 19118) defines entity tags. All of these reference the same information
content. There is no difficulty in allowing the use of the same name to represent the same information content
even though at a deeper level there are significant technical differences in the digital entities being
implemented.
Details of the conformance classes are given in the abstract test suite in Annex A.
3 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3166-1, Codes for the representation of names of countries and their subdivisions — Part 1: Country
codes
ISO 19107, Geographic information — Spatial schema
ISO 19108, Geographic information — Temporal schema
ISO 19109, Geographic information — Rules for application schema
ISO 19111, Geographic information — Spatial referencing by coordinates
ISO 19112, Geographic information —Spatial referencing by geographic identifiers
ISO 19118, Geographic information — Encoding
4 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
4.1
candidate route
any route that satisfies all constraints of the routing request with the possible exception of optimality of the
cost function
NOTE Navigation is the process of finding the candidate route that optimizes a chosen cost function.
4.2
cost function
function that associates a measure (cost) to a route
NOTE The normal mechanism is to apply a cost to each part of a route, and to define the total route cost as the sum
of the cost of the parts. This is necessary for the operation of the most common navigation algorithms. The units of cost
functions are not limited to monetary costs and values only, but include such measures as time, distance, and possibly
others. The only requirement is that the function be additive and at least non-negative. This last criteria can be softened as
long as no zero or less cost is associated with any loop in the network, as this will prevent the existence of a “minimal
cost” route.
4.3
Dijkstra graph
positively weighted directed graph appropriately configured to execute a shortest path search
NOTE The term comes from the most commonly known algorithm for finding a shortest path in a positively weighted
graph, from E. Dijkstra’s paper [7]. Although this algorithm is not the only one in use, the requirements for the graph are
common to most. The most common relaxation of the requirement is the “positive weights”, which are not needed in the
Bellman–Ford algorithm [4], [8].
2 © ISO 2005 – All rights reserved

4.4
geocoding
translation of one form of location into another
NOTE Geocoding usually refers to the translation of “address” or “intersection” to “direct position”. Many service
providers also include a “reverse geocoding” interface to their geocoder, thus extending the definition of the service as a
general translator of location. Because routing services use internal location encodings not usually available to others, a
geocoder is an integral part of the internals of such a service.
4.5
instantiate
to represent (an abstraction) by the creation of a concrete instance or to create the ability to create an
instance
NOTE A class or data element definition instantiates a type if it creates the ability to create objects or data elements,
respectively, that can represent the concepts (instance data and/or operations) defined by that type. A class is instantiated
by an object if the class defines that object’s structure and function. A data schema is instantiated by a data element if the
data schema defines that element’s structure.
4.6
junction
single topological node in a network with its associated collection of turns, incoming and outgoing links
NOTE Junction is an alias for node.
4.7
linear referencing system
linear positioning system [ISO 19116]
positioning system that measures distance from a reference point along a route (feature)
NOTE The system includes the complete set of procedures for determining and retaining a record of specific points
along a linear feature such as the location reference method(s) together with the procedures for storing, maintaining, and
retrieving location information about points and segments on the highways. [NCHRP Synthesis 21, 1974]
4.8
link
directed topological connection between two nodes (junctions), consisting of an edge and a direction
NOTE Link is an alias for directed edge.
4.9
link position
position within a network on a link defined by some strictly monotonic measure associated with that link
NOTE Link positions are often associated with a target feature that is not part of the network. The most common link
measures used for this are the distance from start node or address. The most common use of a link position is to
geolocate an “address”.
4.10
location
identifiable geographic place
[ISO 19112]
NOTE A location is represented by one of a set of data types that describe a position, along with metadata about
that data, including coordinates (from a coordinate reference system), a measure (from a linear referencing system), or
an address (from an address system).
4.11
location-based service
LBS
service whose return or other property is dependent on the location of the client requesting the service or of
some other thing, object or person
4.12
location-dependent service
LDS
service whose availability is dependent upon the location of the client
4.13
main-road rule
set of criteria used at a turn in lieu of a route instruction; default instruction used at a node
NOTE This rule represents what is “most natural” to do at a node (intersection), given the entry link used. The most
common version is “as straight as possible”, or to exit a turn on the most obvious extension of the entry street, which is
usually, but not always, the same named street that was the entry. Every node in a route is either associated with an
instruction or can be navigated by the main-road rule.
4.14
maneuver
manœuvre
collection of related links and turns used in a route in combination
NOTE Maneuvers are used to cluster turns into convenient and legal combinations. They may be as simple as a
single turn, a combination of quick turns (“jogs” in the American mid-west consisting of a turn followed immediately by a
turn in the opposite direction) or very complex combinations consisting of entry, exit, and connecting roadways (“magic
roundabouts” in the UK).
4.15
navigation
combination of routing, route transversal and tracking
NOTE This is essentially the common term navigation, but the definition decomposes the process in terms used in
the packages defined in this International Standard.
4.16
navigation constraint
constraint
restriction on how a link or turn may be traversed by a vehicle, such as vehicle classification, physical or
temporal constraint
4.17
network
abstract structure consisting of a set of 0-dimensional objects called junctions, and a set of 1-dimensional
objects called links that connect the junctions, each link being associated with a start (origin, source)
junction and end (destination, sink) junction
NOTE The network is essentially the universe of discourse for the navigation problem. Networks are a variety of
1-dimensional topological complex. In this light, junction and topological node are synonyms, as are link and directed
edge.
4.18
position
data type that describes a point or geometry potentially occupied by an object or person
NOTE A direct position is a semantic subtype of position. Direct positions as described can only define a point and
therefore not all positions can be represented by a direct position. That is consistent with the “is type of” relation.
An ISO 19107 geometry is also a position, just not a direct position.
4 © ISO 2005 – All rights reserved

4.19
route
sequence of links and/or partial links that describe a path, usually between two positions, within a network
4.20
route instruction
information needed at a point along a route in a network that allows that route to be traversed
NOTE To minimize the number of instructions needed to complete a route traversal, a default instruction can be
assumed at junctions without specifically associated instructions. This default is called the main-road rule.
4.21
route traversal
process of following a route
4.22
routing
finding of optimal (minimal cost function) routes between locations in a network
4.23
slope
rate of change of elevation with respect to curve length
4.24
tracking
monitoring and reporting the location of a vehicle
4.25
traveller
person subject to being navigated or tracked
cf. vehicle
NOTE Includes pedestrians. See ISO 14825. In this International Standard, traveller can be replaced by vehicle
without any change of intent.
4.26
traversable
condition of a link or turn that allows or restricts all traffic’s traversal, as opposed to a more detailed
navigation constraint
NOTE Traversability is usually a function of physical, cultural, or legal conditions. If traversable is false, then the
object cannot be navigated. This effectively removes a link from the usable network. In the case of a node, it effectively
removes the node and all associated links from the useable network. In the case of a turn, it simply removes it from any
viable route. Non-traversable entities are not included in maneuvers or routes.
4.27
turn
part of a route or network consisting of a junction location and an entry and exit link for that junction
4.28
vehicle
object subject to being navigated or tracked
cf. traveller
NOTE Includes pedestrians. See ISO 14825. In this International Standard, vehicle can be replaced by traveller
without any change of intent.
4.29
vehicle classification
type of vehicle, based on the nature of its construction or intended purpose
NOTE Classifications based on construction include automobile, truck, bus, bicycle, etc. Classifications based on
purpose include taxi, emergency vehicle, etc. Vehicle classification can be used to determine the application of navigation
constraints.
4.30
waypoint
location on the network that plays a role in choosing candidate routes potentially satisfying a routing
request
5 Abbreviated terms and UML notation
5.1 Abbreviated terms
CRS Coordinate Reference System
CSL Conceptual Schema Language
ECCMA Electronic Commerce Code Management Association
GDF Geographic Data Files
GML Geography Markup Language
GPS Global Positioning System
IAEC International Address Element Code
LBS Location Based Service
LDS Location Dependent Service
LRM Linear Referencing Method
LRS Linear Reference System
OCL Object Constraint Language
PDA Personal Digital Assistant
UML Unified Modeling language
XML eXtensible Markup Language
5.2 UML notation
The UML notation used in this International Standard is described in ISO 19107, and differs from standard
UML only in the existence and interpretation of some special stereotypes, in particular “CodeList” and “Union”.
The term “context diagram” used extensively in the naming of figures in this International Standard means a
diagram that illustrates the context of a specified central type, meaning the types of it attributes, operations
and association targets. This is the information most useful to the implementer of this central class.
6 © ISO 2005 – All rights reserved

6 Tracking
6.1 Semantics
The package “Tracking” contains other packages that are used in tracking services and related functions
(see Figure 1).
Figure 1 — Tracking packages
6.2 Package: Tracking Service
6.2.1 Semantics
The package “Tracking Service” contains types and classes useful in creating a tracking service. Since this is
the core of many of the navigation functions described elsewhere in this International Standard, this package
contains some important types universal to most if not all location-based services.
6.2.2 TK_Position
6.2.2.1 Semantics
The union class “TK_Position” is used to represent positions in tracking and associated applications. An
instance of this class locates a position or place within the network. It
...
